Caixa de carrinha utilitária

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue a máquina e retire a chave.

Figura 1

1. Utilizando um guincho suspenso, eleve a plataforma de carga.

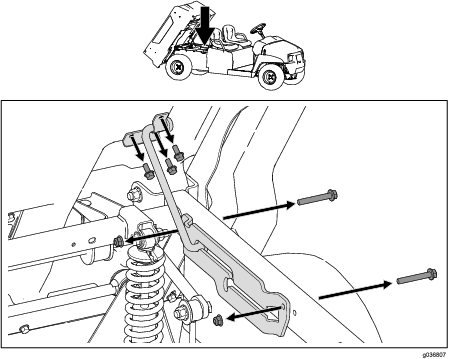

2. Caso se aplique, retire os dois parafusos (⅜ pol. x 2½ pol.), duas porcas flangeadas (⅜ pol.) e três parafusos (5/16 pol. x ¾ pol.) do conjunto da barra de apoio e retire o conjunto da barra de apoio (Figura 2).

   Note: Guarde as ferragens se desejar instalar a plataforma de carga de plástico no futuro.



   Figura 2

3. Retire os dois parafusos da articulação (½ pol. x 4½ pol.) e as duas porcas de bloqueio (½ pol.) do suporte da articulação localizado na traseira da máquina (Figura 3).

   Note: Guarde as ferragens se desejar instalar a plataforma de carga de plástico no futuro.



   Figura 3

   1. Parafuso da articulação (½ pol. x 4½ pol.)
   2. Suporte da articulação
   3. Porca de bloqueio (½ pol.)

4. Liberte a alavanca da plataforma de carga e remova a plataforma de carga utilizando um guincho suspenso.

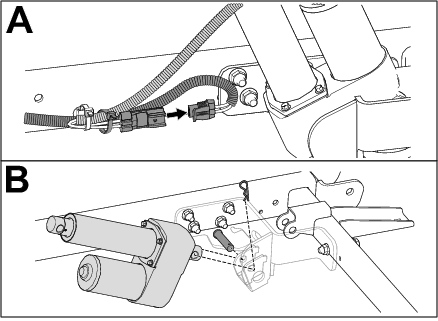

5. Caso se aplique, retire o cilindro do elevador elétrico como se mostra na Figura 4.



   Figura 4

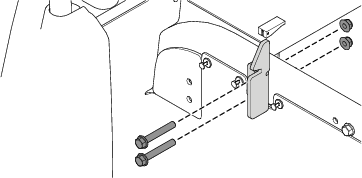

6. Retire os dois trincos, os quatro parafusos de cabeça sextavada (⅜ pol. x 2½ pol.) e quatro porcas flangeadas (⅜ pol.) dos tubos da estrutura esquerdo e direito (Figura 5).

   Guarde os fixadores para instalação em Instalação da caixa da carrinha utilitária.



   Figura 5

Peças necessárias para este passo:

1. Retire os parafusos que prendem a cobertura principal da embraiagem como se mostra na Figura 6.

   Important: Tenha cuidado ao remover a cobertura da embraiagem; a mola está sob pressão.

   Important: Anote a orientação X nas coberturas da embraiagem e montagens da embraiagem para posterior instalação.

2. Retire a mola.

3. Instale o espaçador da embraiagem para reduzir a velocidade máxima para 19 km/h.

   Important: Não utilize a máquina sem ter, pelo menos, três espaçadores de embraiagem colocados.

   Espaçadores	Velocidade máxima
   2 (padrão)	26 km/h – de série
   3	19 km/h

4. Instale a mola e a cobertura da embraiagem.

   Important: Certifique-se de que o X é colocado novamente no local original.

5. Aperte os parafusos com uma força de 179 a 228 N·m.

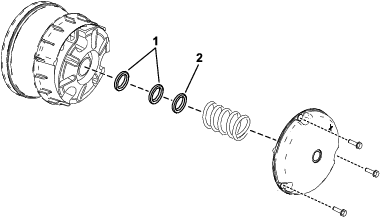

Figura 6

1. Espaçadores da embraiagem existentes
2. Novo espaçador da embraiagem

Peças necessárias para este passo:

Important: Utilize duas pessoas ao elevar a caixa da carrinha utilitária para a estrutura da máquina.

1. Prenda a frente da caixa da carrinha utilitária à frente dos tubos da estrutura utilizando os dois parafusos de cabeça flangeada (⅜ pol. x 2½ pol.) previamente removidos e duas porcas flangeadas (⅜ pol.) em cada lado (Figura 7).



   Figura 7

   1. Caixa de carrinha utilitária
   2. Parafuso com cabeça flangeada (⅜ pol. x 2½ pol.)
   3. Frente dos tubos da estrutura
   4. Porca flangeada (⅜ pol.)

2. Aperte as três porcas flangeadas com 37 a 45 N·m.

3. Prenda a traseira da caixa da carrinha utilitária à traseira dos tubos da estrutura utilizando um parafuso de cabeça flangeada (½ pol. x 4½ pol.) e uma porca flangeada (½ pol.) em cada lado (Figura 8).



   Figura 8

   1. Porca flangeada (½ pol.)
   2. Traseira dos tubos da estrutura
   3. Parafuso com cabeça flangeada (½ pol. x 1¼ pol.)
   4. Caixa de carrinha utilitária

4. Aperte as porcas flangeadas com 92 a 112 N·m.

Peças necessárias para este passo:

Instale o kit do toldo ou cabina; consulte as Instruções de instalação do kit.

Peças necessárias para este passo:

Instale o kit do espelho de montagem da porta; consulte as instruções de instalação do kit do espelho de montagem da porta.

Peças necessárias para este passo:

Instale o kit de alarme de marcha-atrás, consulte as Instruções de instalação do kit de alarme de marcha-atrás.
