Aanhangbak voor gereedschap

Workman® GTX-serie multifunctioneel voertuig

Model No. 07440-Serial No. and Up

Important: U kunt de aanhangbak voor gereedschap niet monteren op verhoogde (LT) modellen of een machine die uitgerust is met hefset model 07414.

U moet deze sets samen met de aanhangbak voor gereedschap monteren:

  • Set met kap of cabineset

    • 07921 – set met kap voor 2 personen

    • 07922 – set met kap voor 4 personen of

    • 07142 – cabineset

  • Spiegel met deurbevestiging – onderdeelnr. 136-1997

  • Set voor achteruitrijalarm

    • 1333-3018 – 12 V set voor achteruitrijalarm (benzinemodellen) of

    • 1333-8549 – 48 V set voor achteruitrijalarm (elektrische modellen)

Veiligheid

Veiligheids- en instructiestickers

Graphic

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers.
decal140-2594

140-2594

  1. Kans op vallen – Het is niet toegestaan passagiers te vervoeren.
  2. Kantelgevaar – Het maximale draagvermogen is 180 kg; lees de Gebruikershandleiding; rijd niet sneller dan 19 km/u.

Installatie

Important: Til de aanhangbak voor gereedschap met 2 mensen op het machineframe.

De machine klaarmaken voor de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Zet de machine uit en verwijder het sleuteltje.

g038447

Figuur 1

De laadbak verwijderen

  1. Hijs de laadbak op met een takel.

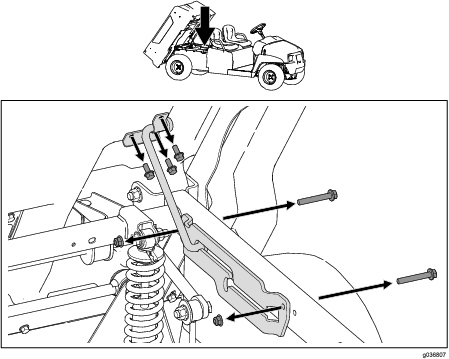

  2. Verwijder indien van toepassing de 2 bouten (⅜" x 2½"), 2 flensmoeren (⅜") en 3 bouten (5/16" x ¾") van de steunstang en verwijder de steunstang (Figuur 2).

    Note: Bewaar het bevestigingsmateriaal als u de kunststof laadbak later weer wilt terugzetten.

    g036807

    Figuur 2

  3. Verwijder de 2 scharnierbouten (½" x 4½") en 2 borgmoeren (½") van de scharnierbeugel achterop de machine (Figuur 3).

    Note: Bewaar het bevestigingsmateriaal als u de kunststof laadbak later weer wilt terugzetten.

    g037303

    Figuur 3

    1. Scharnierbout (½" x 4½")
    2. Scharnierbeugel
    3. Borgmoer (½")

  4. Zet de hendel van de laadbak los en verwijder de laadbak met een takel.

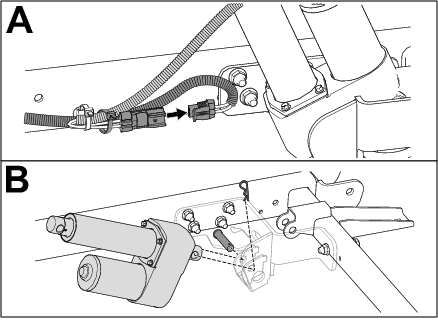

  5. Verwijder indien van toepassing de elektrische hefcilinder zoals getoond in Figuur 4.

    g307169

    Figuur 4

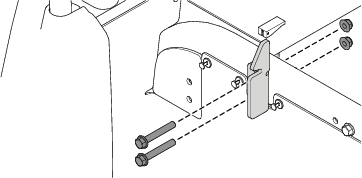

  6. Verwijder de 2 vergrendelingen, 4 flenskopbouten (⅜" x 2½") en 4 flensmoeren (⅜") van de linker en rechter framebuis (Figuur 5).

    Bewaar het bevestigingsmateriaal voor montage in De aanhangbak voor gereedschap monteren.

    g307180

    Figuur 5

De topsnelheid verminderen

Benodigde onderdelen voor deze stap:

Afstandsstuk van koppeling1

Voorzichtig

Het stof in de koppeling verspreidt zich hierbij door de lucht, waardoor u oogletsel kunt oplopen of bij inademing ervan ademhalingsproblemen kunt krijgen.

Draag een veiligheidsbril en een stofmasker of andere oog- en adembescherming als u deze werkzaamheden verricht.

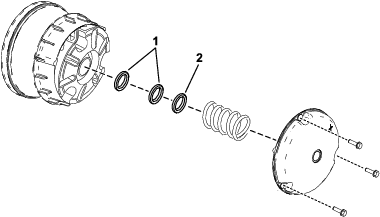

  1. Verwijder de bouten waarmee de kap van de primaire koppeling is bevestigd zoals getoond in Figuur 6.

    Important: Wees voorzichtig wanneer u de kap verwijdert; de veer staat onder spanning.

    Important: Onthoud de stand van de X op de kappen en sluitingen van de koppeling met het oog op het vervolg van de montageprocedure.

  2. Verwijder de veer.

  3. Monteer het afstandsstuk van de koppeling om de topsnelheid te beperken tot 19 km/u.

    Important: Gebruik de machine nooit met minder dan 3 afstandsstukken op de koppeling.

    AfstandsstukkenTopsnelheid
    2 (standaard)26 km/u – standaard
    319 km/u

  4. Plaats de veer en de kap weer terug.

    Important: Zorg ervoor dat de X op de oorspronkelijke locatie wordt teruggeplaatst.

  5. Draai de bouten vast met 179 tot 228 N∙m.

g307181

Figuur 6

  1. Bestaande afstandsstukken van de koppeling
  2. Nieuw afstandsstuk van de koppeling

De aanhangbak voor gereedschap monteren

Benodigde onderdelen voor deze stap:

Aanhangbak voor gereedschap1
Flenskopbout (½" x 1¼")2
Flensmoer (½")2

Important: Til de aanhangbak voor gereedschap met 2 mensen op het machineframe.

  1. Bevestig de voorkant van de aanhangbak voor gereedschap aan de voorkant van de framebuizen; gebruik hiervoor de 2 eerder verwijderde flenskopbouten (⅜" x 2½") en 2 flensmoeren (⅜") aan elke kant (Figuur 7).

    g303178

    Figuur 7

    1. Aanhangbak voor gereedschap
    2. Flenskopbout (⅜" x 2½")
    3. Voorkant van framebuizen
    4. Flensmoer (⅜")

  2. Draai de flensmoeren (⅜") aan met een torsie van 37 tot 45 N·m.

  3. Bevestig de achterkant van de aanhangbak voor gereedschap aan de achterkant van de framebuizen; gebruik hiervoor een flenskopbout (½" x 1¼") en een flensmoer (½") aan elke kant (Figuur 8).

    g303179

    Figuur 8

    1. Flensmoer (½")
    2. Achterkant van framebuizen
    3. Flenskopbout (½" x 1¼")
    4. Aanhangbak voor gereedschap

  4. Draai de flensmoeren (½") aan met een torsie van 92 tot 112 N·m.

De set met kap of de cabineset monteren

Benodigde onderdelen voor deze stap:

Set met kap of cabineset – 07921, 07922 of 07142 (afzonderlijk verkrijgbaar)1

Monteer de set met kap of de cabineset; raadpleeg de Montage-instructies van de set.

De spiegel met deurbevestiging monteren

Benodigde onderdelen voor deze stap:

Spiegel met deurbevestiging – onderdeelnr. 136-1997 (afzonderlijk verkrijgbaar)1

Monteer de spiegel met deurbevestiging; raadpleeg de Montage-instructies van de spiegel met deurbevestiging.

De set voor het achteruitrijalarm monteren

Benodigde onderdelen voor deze stap:

Set voor achteruitrijalarm – onderdeelnr. 133-3018 voor benzinemodellen of onderdeelnr. 131-8549 voor elektrische modellen (afzonderlijk verkrijgbaar).1

Monteer de set voor het achteruitrijalarm; raadpleeg de Montage-instructies van de set voor het achteruitrijalarm.
