Caisse de fourgonnette utilitaire

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

Figure 1

1. Avec un palan, soulevez le plateau de chargement.

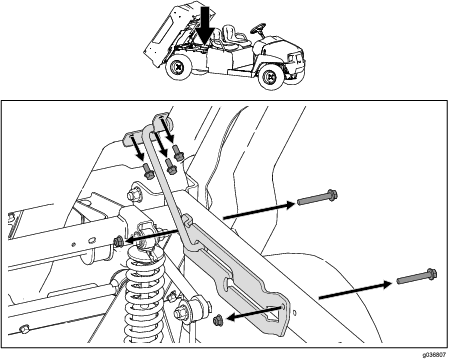

2. Le cas échéant, retirez les 2 boulons (⅜" x 2½"), les 2 écrous à embase (⅜") et les 3 boulons (5/16" x ¾") de la béquille, puis déposez la béquille (Figure 2).

   Note: Conservez les fixations pour installer le plateau de chargement en plastique ultérieurement au besoin.



   Figure 2

3. Retirez les 2 boulons de pivot (½" x 4½") et les 2 contre-écrous (½") du support de pivot situé à l'arrière de la machine (Figure 3).

   Note: Conservez les fixations pour installer le plateau de chargement en plastique ultérieurement au besoin.



   Figure 3

   1. Boulon de pivot (½" x 4½")
   2. Support de pivot
   3. Contre-écrou (½")

4. Relâchez le levier du plateau de chargement et déposez le plateau au moyen d'un palan.

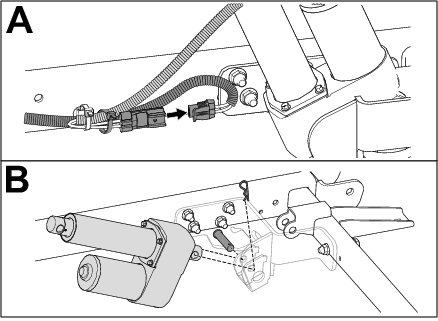

5. Le cas échéant, déposez le vérin de levage électrique comme montré à la Figure 4.



   Figure 4

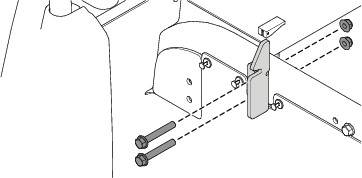

6. Retirez les 2 verrous, les 4 boulons à embase (⅜" x 2½") et les 4 écrous à embase (⅜") des tubes gauche et droit du cadre (Figure 5).

   Conservez les fixations pour la pose à la section Installation de la caisse de fourgonnette utilitaire.



   Figure 5

Pièces nécessaires pour cette opération:

1. Retirez les boulons qui fixent le couvercle de l'embrayage primaire, comme montré à la Figure 6.

   Important: Faites attention lors de la dépose du couvercle d'embrayage, car le ressort est comprimé.

   Important: Notez l'orientation du X sur les couvercles d'embrayage et les embrayages pour le montage ultérieur.

2. Déposez le ressort.

3. Mettez en place l'entretoise d'embrayage pour réduire la vitesse de pointe à 19 km/h.

   Important: N'utilisez jamais la machine sans au moins 3 entretoises d'embrayage.

   Entretoises	Vitesse de pointe
   2 (standard)	26 km/h – standard
   3	19 km/h

4. Montez le ressort et le couvercle d'embrayage.

   Important: Vérifiez que le X se trouve à la position d'origine.

5. Serrez les boulons à un couple de 179 à 228 N·m.

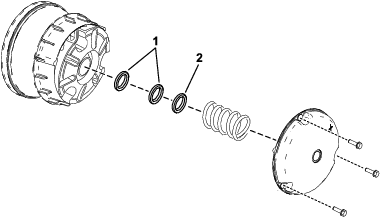

Figure 6

1. Entretoises d'embrayage existantes
2. Nouvelle entretoise d'embrayage

Pièces nécessaires pour cette opération:

Important: Deux personnes sont nécessaires pour soulever la caisse de fourgonnette utilitaire sur le cadre de la machine.

1. Fixez l'avant de la caisse de fourgonnette utilitaire de chaque côté à l'avant des tubes du cadre à l'aide des 2 boulons à embase (⅜" x 2½") et des 2 écrous à embase (⅜") retirés précédemment (Figure 7).



   Figure 7

   1. Caisse de fourgonnette utilitaire
   2. Boulon à embase (⅜" x 2½")
   3. Avant des tubes du cadre
   4. Écrou à embase (⅜")

2. Serrez les écrous à embase à un couple de 37 à 45 N·m.

3. Fixez l'arrière de la caisse de fourgonnette utilitaire de chaque côté à l'arrière des tubes du cadre à l'aide d'un boulon à embase (½" x 1¼") et d'un écrou à embase (½") (Figure 8).



   Figure 8

   1. Écrou à embase (½")
   2. Arrière des tubes du cadre
   3. Boulon à embase (½" x 1¼")
   4. Caisse de fourgonnette utilitaire

4. Serrez les écrous à embase à un couple de 92 à 112 N·m.

Pièces nécessaires pour cette opération:

Installez le kit abri ou cabine ; voir les Instructions d'installation du kit.

Pièces nécessaires pour cette opération:

Installez le kit rétroviseur extérieur ; voir les Instructions d'installation du kit.

Pièces nécessaires pour cette opération:

Installez le kit alarme de recul ; voir les Instructions d'installation du kit.
