Verktygslåda för skåpbil

Arbetsfordon i Workman® GTX-serien

Model No. 07440-Serial No. and Up

Important: Du kan inte montera verktygslådan för skåpbil på lyfta modeller (LT) eller en maskin utrustad med lyftsatsmodell 07414.

Du måste montera dessa satser tillsammans med verktygslådan för skåpbil:

  • Soltaks- eller hyttsats

    • 07921 – soltakssats för två personer

    • 07922 – soltakssats för fyra personer eller

    • 07142 – hyttsats

  • Spegelsats för dörrmontering – artikelnr 136-1997

  • Sats med backningssignal

    • 133-3018 – 12 V sats med backningssignal (bensindrivna maskiner) eller

    • 131-8549 – 48 V sats med backningssignal (eldrivna maskiner)

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal140-2594

140-2594

  1. Risk för att falla – kör inte passagerare.
  2. Vältrisk – den maximala bärkapaciteten är 180 kg. Läs bruksanvisningen. Överskrid inte 19 km/h.

Montering

Important: Två personer måste hjälpas åt med att höja upp verktygslådan för skåpbil på maskinramen.

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Stäng av maskinen och ta ut nyckeln.

g038447

Figur 1

Ta bort lastflaket

  1. Höj upp lastflaket med hjälp av en upphissningsanordning.

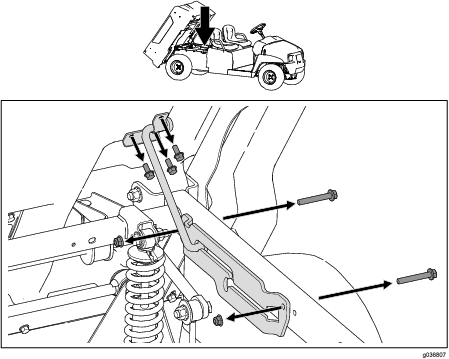

  2. Om tillämpligt ska de två bultarna (⅜ x 2 ½ tum) och flänsmuttrarna (⅜ tum) samt de tre bultarna (5/16 x ¾ tum) avlägsnas från stöttan och stöttan avlägsnas (Figur 2).

    Note: Spara fästelementen om du vill montera plastflaket i framtiden.

    g036807

    Figur 2

  3. Ta bort de två axelbultarna (½ x 4½ tum) och de två låsmuttrarna (½ tum) från tappfästet baktill på maskinen (Figur 3).

    Note: Spara fästelementen om du vill montera plastflaket i framtiden.

    g037303

    Figur 3

    1. Axelbult (½ x 4½ tum)
    2. Tappfäste
    3. Låsmutter (½ tum)

  4. Lossa lastflaksspaken och ta bort lastflaket med en upphissningsanordning.

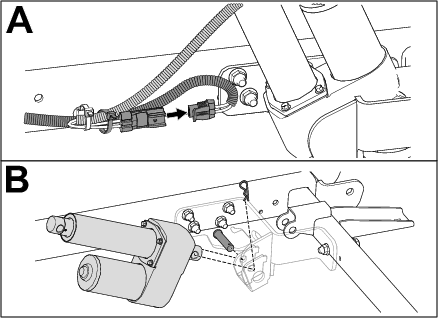

  5. Om tillämpligt, ta bort den elektriska lyftcylindern enligt Figur 4.

    g307169

    Figur 4

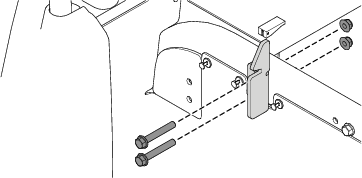

  6. Ta bort de två spärrarna, fyra flänsskruvarna (⅜ x 2 ½ tum) och fyra flänsmuttrarna (⅜ tum) från vänster och höger ramrör (Figur 5).

    Spara fästelementen för montering i Montera verktygslådan för skåpbil.

    g307180

    Figur 5

Minska maxhastigheten

Delar som behövs till detta steg:

Kopplingsdistans1

Var försiktig

Dammet i kopplingen kan spridas i luften och skada dina ögon, eller inandas och ge dig andningssvårigheter.

Använd säkerhetsglasögon och dammask eller andra typer av ögon- och andningsskydd när du utför den här proceduren.

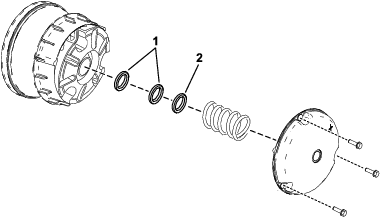

  1. Ta bort skruvarna som fäster den primära kopplingskåpan enligt Figur 6.

    Important: Var försiktig när du tar bort kopplingskåpan. Fjädern är komprimerad.

    Important: Observera X-markeringens placering på kopplingskåporna och -monteringarna för senare montering.

  2. Ta bort fjädern.

  3. Montera kopplingsdistansen för att minska maxhastigheten till 19 km/h.

    Important: Kör inte maskinen om inte åtminstone tre kopplingsdistanser sitter på plats.

    DistansbrickorMaxhastighet
    2 (standard)26 km/h – standard
    319 km/h

  4. Montera fjädern och kopplingsskyddet.

    Important: Säkerställ att X-markeringen är på samma plats som den ursprungligen var.

  5. Dra åt skruvarna till 179–228 Nm.

g307181

Figur 6

  1. Befintliga kopplingsdistanser
  2. Ny kopplingsdistans

Montera verktygslådan för skåpbil

Delar som behövs till detta steg:

Verktygslåda för skåpbil1
Flänsskruv (½ x 1¼ tum)2
Flänsmutter (1/2 tum)2

Important: Två personer måste hjälpas åt med att höja upp verktygslådan för skåpbil på maskinramen.

  1. Fäst framsidan av verktygslådan för skåpbil på framsidan av ramrören med hjälp av de två flänsskruvarna (⅜ x 2 ½ tum) och de två flänsmuttrarna (⅜ tum) som tidigare togs bort på varje sida (Figur 7).

    g303178

    Figur 7

    1. Verktygslåda för skåpbil
    2. Flänsskruv (⅜ x 2 ½ tum)
    3. Framsidan av ramrören
    4. Flänsmutter (⅜ tum)

  2. Dra åt flänslåsmuttrarna (⅜ tum) till 37–45 Nm.

  3. Fäst baksidan av verktygslådan för skåpbil på baksidan av ramrören med en flänsskruv (½ x 1 ¼ tum) och en flänsmutter (½ tum) på varje sida (Figur 8).

    g303179

    Figur 8

    1. Flänsmutter (½ tum)
    2. Baksidan av ramrören
    3. Flänsskruv (½ x 1 ¼ tum)
    4. Verktygslåda för skåpbil

  4. Dra åt flänslåsmuttrarna (½ tum) till 92–112 Nm.

Montera soltaks- eller hyttsatsen

Delar som behövs till detta steg:

Soltaks- eller hyttsats – 07921, 07922 eller 07142 (säljs separat)1

Montera soltaks- eller hyttsatsen. Se bruksanvisningen för satsen.

Montera spegelsatsen för dörrmontering

Delar som behövs till detta steg:

Spegelsats för dörrmontering – artikelnr 136-1997 (säljs separat)1

Montera spegelsatsen för dörrmontering; se monteringsanvisningarna för spegelsatsen för dörrmontering.

Montera satsen med backningssignal

Delar som behövs till detta steg:

Sats med backningssignal – artikelnr 133-3018 för bensindrivna maskiner eller 131-8549 för eldrivna maskiner (säljs separat).1

Montera satsen med backningssignal. Se monteringsanvisningarna för satsen med backningssignal.
