多功能货车车厢

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭机器并拔下钥匙。

图 1

1. 使用吊运装置吊起货斗。

2. 如适用，从支撑杆总成上卸下 2 个螺栓（⅜ x 2½ 英寸）、2 个凸缘螺母（⅜ 英寸）和 3 个螺栓（5/16 x ¾ 英寸），然后卸下支撑杆总成（图 2）。

   Note: 如果您想在以后安装塑料货斗，请保留五金件。



   图 2

3. 从机器后部的枢轴支架拧下 2 个枢轴螺栓（½ x 4½ 英寸）和 2 个锁紧螺母（½ 英寸）（图 3）。

   Note: 如果您想在以后安装塑料货斗，请保留五金件。



   图 3

   1. 枢轴螺栓（½ x 4½ 英寸）
   2. 枢轴支架
   3. 锁紧螺母（½ 英寸）

4. 松开货斗操纵杆，用吊运装置卸下货斗。

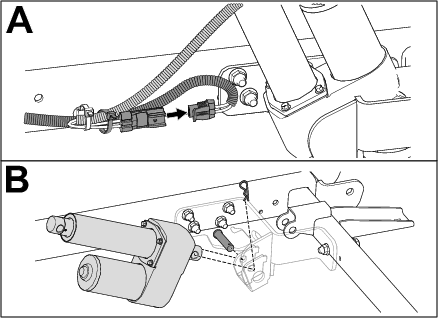

5. 如适用，请拆卸电动提升油缸，如图 4 所示。



   图 4

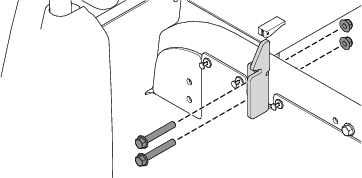

6. 从左机架管和右机架管上卸下 2 个闩锁、4 个凸缘头螺栓（⅜ x 2½ 英寸）和 4 个凸缘螺母（⅜ 英寸）（图 5）。

   保留紧固件，以备安装多功能货车车厢中的安装之用。



   图 5

此程序中需要的物件：

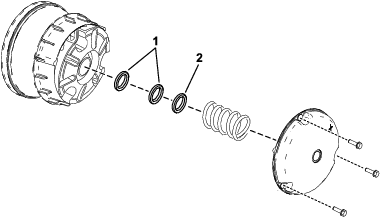

1. 如图 6所示，卸下固定主离合器盖的螺栓。

   Important: 卸下离合器盖时要小心谨慎；弹簧处于压缩状态。

   Important: 记下离合器盖和离合器总成上的 X 方向，以备以后的安装。

2. 卸下弹簧。

3. 安装离合器隔片，将最高速度降低至 19kph。

   Important: 至少要放置 3 个离合器隔片，否则不要操作机器。

   垫片	最高速度
   2（标准）	26kph——标准
   3	19kph

4. 安装弹簧和离合器盖。

   Important: 确保将 X 放回原位。

5. 上紧螺栓扭矩至 179～228N∙m。

图 6

1. 现有离合器隔片
2. 新离合器隔片

此程序中需要的物件：

Important: 需要由 2 个人将多功能货车车厢抬到机器机架上。

1. 用之前卸下的 2 个凸缘头螺栓（⅜ x 2½ 英寸）和 2 个凸缘螺母（⅜ 英寸）将多功能货车车厢的前部固定到机架管的前部（图 7）。



   图 7

   1. 多功能货车车厢
   2. 凸缘头螺栓（⅜ x 2½ 英寸）
   3. 机架管的前部
   4. 凸缘螺母（⅜ 英寸）

2. 上紧凸缘螺母（3/8 英寸）扭矩至 37～45N∙m。

3. 用一个凸缘头螺栓（½ x 1¼ 英寸）和一 个凸缘螺母（½ 英寸）将多功能货车车厢的后部固定到机架管的后部（图 8）。



   图 8

   1. 凸缘螺母（½ 英寸）
   2. 机架管的后部
   3. 凸缘头螺栓（½ x 1¼ 英寸）
   4. 多功能货车车厢

4. 上紧凸缘螺母（1/2 英寸）扭矩至 92～112N∙m。

此程序中需要的物件：

安装顶篷或驾驶室套件；请参阅套件安装说明。

此程序中需要的物件：

安装车门镜套件；请参阅车门镜套件安装说明。

此程序中需要的物件：

安装倒车警报器套件；请参阅倒车警报器套件安装说明。
