Auswurfreduktionskit

Sichelmäher ProLine H800

Model No. 134-4690-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Entleeren Sie sämtliches Gras aus dem Grasfangkorb.

  2. Senken Sie den Grasfangkorb ab.

  3. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  4. Aktivieren Sie die Feststellbremse.

  5. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

Einbauen des Kits

Für diesen Arbeitsschritt erforderliche Teile:

Grasfangkorbgitter1
Türgitter1
Schraube4
Scheibe 8
Mutter4

Montieren des Kits

  1. Öffnen Sie die Fangboxklappe.

  2. Richten Sie das Türgitter auf das vorhandene Türnetz aus.

  3. Verwenden Sie die vier Bohrungen auf dem Türgitter, um die vier Bohrpositionen auf dem Türnetz zu markieren.

  4. Bohren Sie an den markierten Stellen Löcher mit 7 mm Durchmesser in das Türnetz.

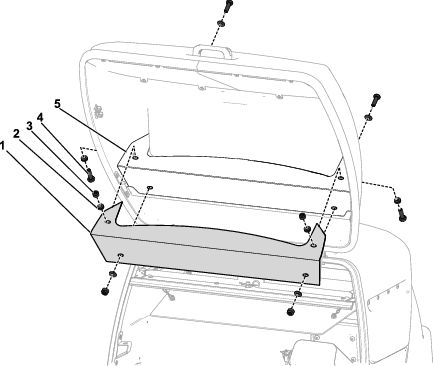

  5. Befestigen Sie das Türgitter mit vier Schrauben, acht Unterlegscheiben und vier Muttern auf dem Türnetz (Bild 1).

    g320409

    Bild 1

    1. Türgitter
    2. Scheibe
    3. Mutter
    4. Schraube
    5. Vorhandenes Türnetz

  6. Ziehen Sie den Auslösehebel unten am vorhandenen Grasfangkorbgitter nach unten (Bild 2).

    g217355

    Bild 2

    1. Auslösehebel
    2. Fangboxgitter

  7. Entfernen Sie das vorhandene Grasfangkorbgitter (Bild 3).

    g215931

    Bild 3

  8. Setzen Sie das neue Grasfangkorbgitter ein und arretieren Sie es.

Wartung

Reinigen des Fangboxgitters

WartungsintervallWartungsmaßnahmen
Bei jeder Verwendung oder täglich
  • Reinigen Sie das Fangboxgitter.
    		•

    1. Öffnen Sie die Fangboxklappe.

    2. Ziehen Sie den Auslösehebel unten am Fangboxgitter nach unten (Bild 2).

    3. Entfernen Sie das Fangboxgitter und reinigen Sie es (Bild 3).

    4. Setzen Sie das Fangboxgitter ein.
