Sats med lutningssensor

Traktorenheter i Groundsmaster® 7200- och 7210-serierna

Model No. 31251-Serial No. and Up

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal140-2710

140-2710

  1. Varning – Läs bruksanvisningen. Ett snabbt blinkande ljus och ett ljudlarm indikerar en brant lutning. Ett långsamt blinkande ljus indikerar en måttlig lutning. Om inget ljus lyser indikerar detta normala driftsförhållanden.

Montering

Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla ur kraftuttaget och sänk ner redskapen.

  3. Koppla in parkeringsbromsen.

  4. Stäng av motorn och ta ut nyckeln.

  5. Vänta tills alla rörliga delar har stannat.

  6. Låt maskinkomponenterna svalna.

Montera satsen

Delar som behövs till detta steg:

Sensormodul1
Lysdiod1
Skruv (1/4 x 1 1/4 tum)2
Flänsmutter (¼ tum)4
Skruv (¼ x ¾ tum)2
Monteringsfäste1
Kablage1
Larm1
Dekal1
Kabelband2

Montera sensormodulen

  1. Koppla loss batteriet. Information om hur du kopplar loss batteriet finns i bruksanvisningen.

  2. Avlägsna motorhuven från maskinen. Information om hur du avlägsnar motorhuven finns i bruksanvisningen.

  3. Kontrollera om maskinramen som visas i Figur 1 har befintliga hål. Om det finns befintliga hål fortsätter du till steg 6.

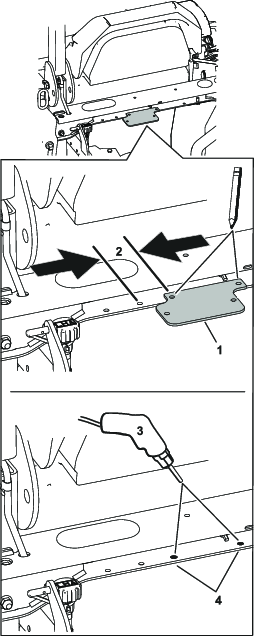

    g320860

    Figur 1

    1. 5 cm
    2. Monteringsfäste
    3. Borra hål på 7,1 mm här.
    4. Kontrollera om det finns befintliga hål här.

  4. Använd monteringsfästet som mall för att markera platsen för hålet som ska borras (Figur 1).

  5. Borra hål på 7,1 mm i maskinramen (Figur 1).

  6. Montera monteringsfästet på maskinramen med två skruvar (¼ x ¾ tum) och två flänsmuttrar (¼ tum).

    g320859

    Figur 2

    1. Flänsmutter (¼ tum)
    2. Monteringsfäste
    3. Skruv (¼ x ¾ tum)

  7. Montera sensorn på monteringsfästet med två skruvar (¼ x 1 ¼ tum) och två muttrar (¼ tum).

    g320856

    Figur 3

    1. Skruv (1/4 x 1 1/4 tum)
    2. Flänsmutter (¼ tum)
    3. Givare

  8. Anslut 90-graderskontakten till sensorn (Figur 4 och Figur 8).

    g321005

    Figur 4

    1. 90-graderskontakt

  9. Fäll sätet framåt.

  10. Ta bort åtkomstpanelen bakom sätet och på sidan av konsolen (Figur 5).

    g320861

    Figur 5

  11. Montera larmet på konsolpanelen (Figur 6).

    g320855

    Figur 6

    1. Larm
    2. Konsolpanel
    3. Gängad ring

    Note: Montering av lampan och borttagning av dekalområdet är endast avsett för maskiner utan InfoCenter.

  12. För maskiner utan InfoCenter ska du klippa ut hålet i konsolens dekal för lampan.

  13. Montera lampan i konsolens överkant (Figur 7).

    g320858

    Figur 7

    1. Lampa

Dra kablaget

  1. För kablaget under sätets sittdel och längs med det befintliga kablaget i korskanalen (Figur 8).

  2. Montera den mellersta kontakten på maskinkablagekontakten som har markerats som TELEMATICS-porten eller EXPANSION-porten (Figur 8).

  3. Anslut kablaget till lampan och larmet (Figur 8).

    Dra kablaget till reglagen längs med maskinens befintliga kablage.

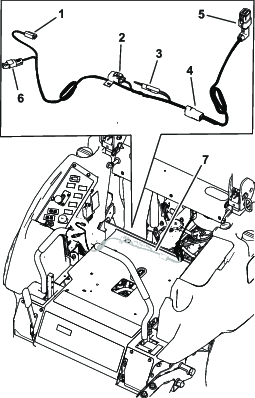

    g320862

    Figur 8

    1. Kontakt för larm
    2. Säkringshållare
    3. Kalibreringskontakter
    4. Mellankontakt
    5. 90-graderskontakt
    6. Ljuskontakt
    7. Dra kablaget under sätet intill det befintliga kablaget.

  4. Använd kabelbanden för att ansluta det nya kablaget till det befintliga maskinkablaget.

    Note: Se till att kablagen sitter långt ifrån rörliga delar och heta ytor.

  5. Anslut batteriet. Mer information om proceduren finns i bruksanvisningen.

Montera dekalen

Delar som behövs till detta steg:

Dekal1

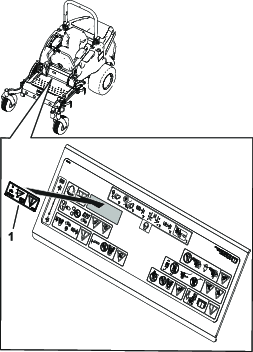

Montera dekalen på maskinen enligt Figur 9.

g320857

Figur 9

  1. Dekal

Kalibrera sensorn

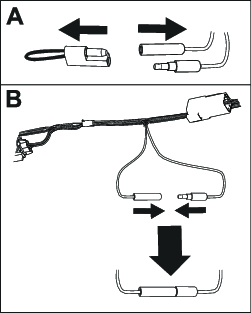

  1. Ställ maskinen på ett plant underlag och ta bort pluggen från kalibreringskontakterna (Figur 10).

  2. Koppla ihop kalibreringskontakterna enligt Figur 10.

    g321003g321004

    Figur 10

    1. Kalibreringskontakter
    2. Plugg

  3. Vrid tändningsnyckeln till det PåSLAGNA läget, men starta inte motorn.

  4. Genomför nedanstående processer beroende på vilken lampa som är monterad i maskinen.

    1. Konsolens lampa (Figur 11):

      1. Lampan (Figur 11) blinkar medan sensorn kalibreras.

      2. När lampan släcks och sensorn piper en gång har sensorn kalibrerats.

      3. Vrid tändningsnyckeln till det AVSTäNGDA läget.

        g321269

        Figur 11

        1. Lampa

    2. Lampa för InfoCenter (Figur 12):

      1. I InfoCenter visas meddelande 195, kalibrering av lutningssensor.

        Note: Lampan högst upp på skärmen (Figur 12) blinkar när sensorn kalibreras.

      2. När meddelande 196: Lutningssensor kalibrerad visas i InfoCenter, lampan inte längre blinkar och larmet har pipit en gång vrider du tändningsnyckeln till läget AV.

        g321268

        Figur 12

        1. Lampa i InfoCenter

  5. Koppla loss kalibreringskontakterna och montera pluggen i kontakterna (Figur 13).

    g315597

    Figur 13

    1. Kalibreringskontakter
    2. Plugg

Körning

Genomför nedanstående procedurer beroende på vad som har monterats på maskinen.

Varning

Sluttningar är en betydande faktor vid olyckor som orsakas av förlorad kontroll eller tippning. Sådana olyckor kan orsaka allvarliga personskador eller dödsfall.

Var ytterst försiktig när du använder maskinen i sluttningar.

Använda lutningssensorn med lampan

Lampan och larmet anger sluttningens lutningsgrad (Figur 11):

  • Inget ljus – normala driftförhållanden

  • Långsamt blinkande rött ljus – måttlig lutning

  • Snabbt blinkande rött ljus och ljudlarm – brant lutning. Förflytta dig till en mindre brant sluttning.

Använda lutningssensorn med ett InfoCenter

Lampan och larmet anger sluttningens lutningsgrad (Figur 12):

  • Inget ljus – normala driftförhållanden

  • Lampan blinkar långsamt rött och meddelande 196 visas på skärmen – måttlig lutning

    g317557

    Figur 14

    Meddelande 196

  • Lampan blinkar snabbt rött, ljudlarm och meddelande 197 visas på skärmen – brant lutning. Förflytta dig till en mindre brant sluttning.

    g317558

    Figur 15

    Meddelande 197
