安全

安全和指示标签

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。

decal140-2710

140-2710

警告——阅读操作员手册；灯快速闪烁加警报声表示陡坡；灯慢速闪烁表示中等坡；灯没亮起表示正常操作状况。

安装

请根据正常操作位置确定机器的左右侧。

准备机器

将机器停在水平地面上。
停止 PTO 动力输出，放低附件。
接合驻车刹车。
关闭发动机并拔下钥匙。
等待所有移动完全停止。
等待机器组件冷却。

更新机器软件

在 ToroDiag 中将机器软件更新到最新版本。

Note: 这可以确保对软件进行更新，以便进行校准和使用斜坡传感器。

安装套件

此程序中需要的物件：

传感器模块	1
螺栓（½ x 1 英寸）	2
螺母（¼ 英寸）	2
螺栓（¼ x 1¼ 英寸）	2
安装支架	1
线束	1
警报器	1
扎带	4

安装传感器模块

断开电池的连接。参阅操作员手册了解具体程序。
向前移动座椅。

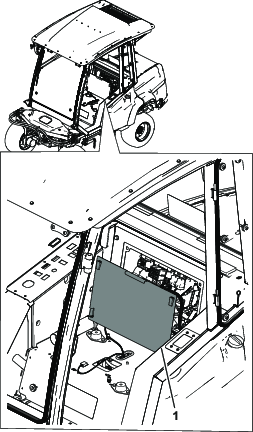

向前倾斜后盖或取下后盖以露出电线（图 1或图 2）。
图 1

带驾驶室的机器
1. 后盖
图 2

带防滚架的机器
1. 后盖

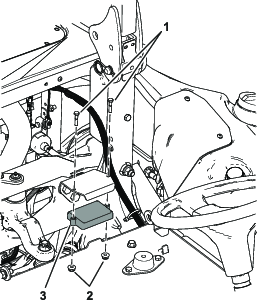

用 2 个螺栓（½ x 1 英寸）将传感器支架安装到机架上；请参阅图 3。

Note: 机架中的孔为螺纹孔。
图 3
1. 传感器支架
2. 螺栓（½ x 1 英寸）
用 2 个螺栓（¼ x 1¼ 英寸）和 2 个螺母（¼ 英寸）将传感器安装到传感器支架；请参阅图 4。
图 4
1. 螺栓（¼ x 1¼ 英寸）
2. 传感器
3. 螺母（¼ 英寸）
将 90° 接头插入传感器中（图 5 和图 8）。
图 5
1. 90° 接头

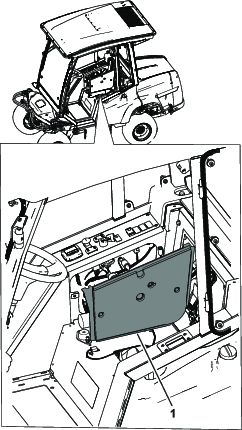

取下控制台上的控制面板，或者松开并抬起控制面板（图 6或图 7）。
图 6

带驾驶室的机器
1. 侧盖
取下警报器的顶杆。
安装警报器（图 7）。

Note: 安装灯具和取下标贴区域仅适用于不带 InfoCenter 信息中心的机器。
取下控制台标贴中适用于灯具的区域。
从控制台顶部安装灯具（图 7）。
图 7

带防滚架的机器
1. 灯具
2. 警报
3. 螺纹环
4. 控制台面板

布置线束

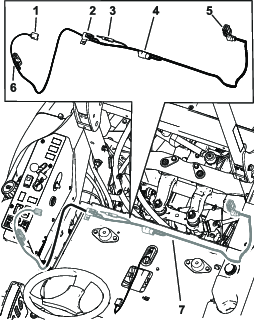

在座板下方沿着横向通道中的现有线束布置线束（图 8）。
布置连接到控制装置的线束。
将中央接头安装到标有TELEMATICS （远程通信）端口或EXPANSION （扩展）端口的机器线束接头上（图 8）。
将线束连至灯具和警报器（图 8）。
图 8
1. 警报器接头
2. 保险丝座
3. 校准接头
4. 中央接头
5. 90° 接头
6. 灯具接头
7. 在座椅下方的现有线束旁布置线束。
用扎带固定线束，使其远离任何灼热或活动的零件。
对于带驾驶室的机器，将控制面板安装到控制台上；对于带防滚架的机器，安装控制面板（图 6或图 7）。
连接电池。参阅操作员手册了解具体程序。

校准传感器

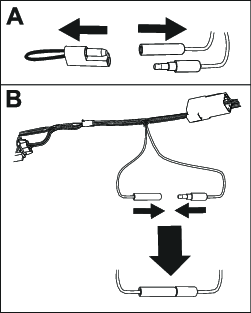

机器在平地上时，将堵头从校准接头上拔掉（图 9）。
图 9
1. 校准接头
2. 堵头
将校准接头插接在一起，如图 9所示。
将点火钥匙开关转至开启位置，但不要启动发动机。
根据您的机器上安装的组件使用以下流程。
1. InfoCenter 信息中心显示屏：
  1. InfoCenter 信息中心显示通知 195，斜坡传感器正在校准。

    Note: 传感器校准时显示屏顶部的 LED 灯（图 10）会闪烁。
  2. InfoCenter 信息中心显示通知 196，斜坡传感器已校准完毕，灯不再闪烁，警报器响一次，将点火钥匙旋转至关闭位置。
    图 10

    LED 灯
2. 控制台灯：
  1. 传感器校准时，LED 灯（图 11）会闪烁。
  2. LED 灯关闭且报警器响一次之后，表示传感器已校准完毕。
  3. 将点火钥匙旋转至关闭位置。
    图 11

    LED 灯
断开校准接头，将堵头安装到接头上（图 12）。
图 12
1. 校准接头
2. 堵头

安装标贴

此程序中需要的物件：

标贴

1

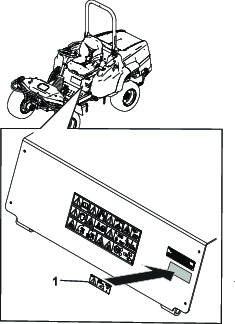

如图 13所示，将标贴安装到机器上。

g321255

图 13

标贴

操作

根据您的机器上安装的组件使用以下程序。

警告

斜坡是引发失控和翻倒事故的主要因素，这些意外可能导致严重的人身伤害甚至死亡事故。

在斜坡上操作机器时要特别谨慎。

结合 InfoCenter 信息中心使用斜坡传感器

灯光和警报指示斜坡的陡峭程度（图 10）：

灯熄灭——正常操作状况
红灯慢速闪烁和屏幕上显示通知 196——中等坡

图 14

通知 196
红灯快速闪烁、声音警报和屏幕上显示通知 197——陡坡；进入更缓的斜坡。

图 15

通知 197

结合 LED 灯使用斜坡传感器

灯光和警报指示斜坡的陡峭程度（图 11）：

灯熄灭——正常操作状况
红灯慢速闪烁——中等坡
红灯快速闪烁和声音警报——陡坡；进入更缓的斜坡。
