Kit de sensor de declive

Máquina multifunções Groundsmaster® 360

Model No. 31250-Serial No. and Up

Segurança

Autocolantes de segurança e de instruções

Graphic

Os autocolantes de segurança e instruções estão facilmente visíveis para o operador e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.
decal140-2710

140-2710

  1. Aviso – leia o Manual do utilizador; uma luz a piscar rápido e um alarme audível indica um declive acentuado; uma luz a piscar devagar indica um declive moderado; nenhuma luz indica condições de operação normais.

Instalação

Determine os lados direito e esquerdo da máquina a partir da posição normal de operação.

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Desative a tomada de força e desça os acessórios.

  3. Engate o travão de estacionamento.

  4. Desligue o motor e retire a chave.

  5. Aguarde que todo o movimento pare.

  6. Deixe que os componentes da máquina arrefeçam.

Atualização do software da máquina

Atualize o software da máquina para a versão mais recente em ToroDiag.

Note: Isto assegura que o software está atualizado para a calibração e utilização do sensor de declive.

Instalação do kit

Peças necessárias para este passo:

Módulo do sensor1
Parafuso (½ pol. x 1 pol.)2
Porca (¼ pol.)2
Parafuso (¼ pol. x 1¼ pol.)2
Suporte de montagem1
Cablagem1
Alarme1
Braçadeira de cabos 4

Instalação do módulo do sensor

  1. Desligue a bateria. Consulte o Manual do utilizador para o procedimento.

  2. Mova o banco para a frente.

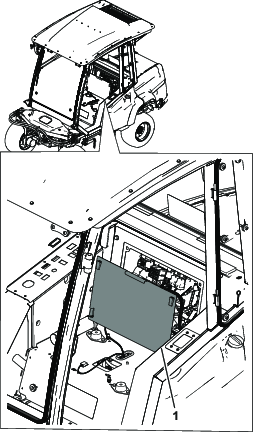

  3. Incline a cobertura para trás ou retire para obter acesso aos fios (Figura 1 ou Figura 2).

    g321252

    Figura 1

    Máquina com cabina

    1. Cobertura traseira
    g321253

    Figura 2

    Máquina com barra de segurança

    1. Cobertura traseira

  4. Instale o suporte do sensor na estrutura com dois parafusos (½ po. x 1 pol.) como se mostra na Figura 3.

    Note: Os furos na estrutura são enroscados.

    g321249

    Figura 3

    1. Suporte do sensor
    2. Parafuso (½ pol. x 1 pol.)

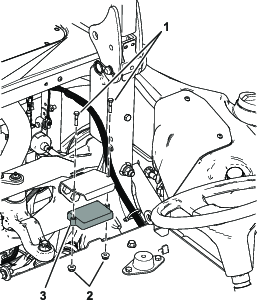

  5. Instale o sensor no suporte de montagem com dois parafusos (¼ pol. x 1¼ pol.) e duas porcas (¼ pol.); consulte a Figura 4.

    g321250

    Figura 4

    1. Parafuso (¼ pol. x 1¼ pol.)
    2. Sensor
    3. Porca (¼ pol.)

  6. Ligue o conector de 90° ao sensor (Figura 5 e Figura 8).

    g321247

    Figura 5

    1. Conector de 90°

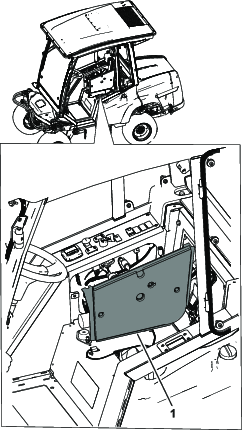

  7. Remova o painel de controlo na consola ou desaperte e eleve o painel de controlo (Figura 6 ou Figura 7).

    g321254

    Figura 6

    Máquina com cabina

    1. Cobertura lateral

  8. Remova a tampa extraível do alarme.

  9. Instale o alarme (Figura 7).

    Note: Instalar a luz e remover o autocolante é apenas para máquinas sem um InfoCenter.

  10. Remova a área no autocolante da consola para a luz.

  11. Instale a luz na parte superior da consola (Figura 7).

    g321248

    Figura 7

    Máquina com barra de segurança

    1. Luz
    2. Alarme
    3. Anel roscado
    4. Painel da consola

Encaminhamento da cablagem

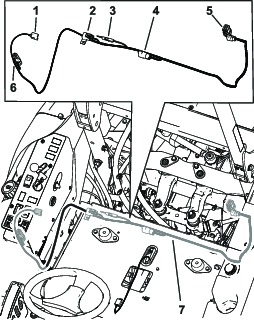

  1. Encaminhe a cablagem por baixo do painel do banco e ao longo da cablagem existente no canal transversal (Figura 8).

  2. Encaminhe a cablagem para os comandos.

  3. Instale o conector intermédio no conector da cablagem da máquina rotulado porta TELEMATICS ou porta EXPANSION (Figura 8).

  4. Ligue a cablagem à luz e ao alarme (Figura 8).

    g321251

    Figura 8

    1. Conector do alarme
    2. Suporte de fusíveis
    3. Conectores de calibração
    4. Conector intermédio
    5. Conector de 90°
    6. Conector das luzes
    7. Encaminhe a cablagem por debaixo do banco junto da cablagem existente.

  5. Prenda a cablagem afastada de quaisquer peças quentes ou móveis com braçadeiras de cabos.

  6. Instale o painel de controlo na consola em máquinas com cabina ou instale o painel de controlo em máquinas com uma barra de segurança (Figura 6 ou Figura 7).

  7. Ligue a bateria. Consulte o Manual do utilizador para o procedimento.

Calibração do sensor

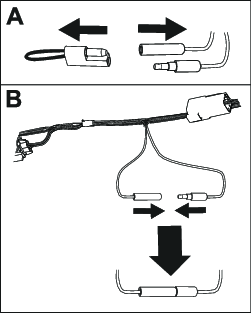

  1. Enquanto numa superfície nivelada, remova o tampão dos conectores de calibração (Figura 9).

    g321003g321004

    Figura 9

    1. Conectores de calibração
    2. Tampão

  2. Ligue os conectores de calibração em conjunto como se mostra na Figura 9.

  3. Rode a chave na ignição para a posição LIGAR, mas não ligue o motor.

  4. Utilize os procedimentos seguintes dependendo do que a sua máquina tem instalado.

    1. Ecrã do InfoCenter:

      1. O InfoCenter mostra o Conselho 195, A calibrar o sensor de declive.

        Note: A luz LED na parte superior do ecrã (Figura 10) pisca enquanto o sensor calibra.

      2. Quando o InfoCenter mostrar o Conselho 196, Sensor de declive calibrado, a luz deixar de piscar e o alarme apitar uma vez, rode a chave da ignição para a posição DESLIGAR.

        g321267

        Figura 10

        1. Luz LED

    2. Luz da consola:

      1. A luz LED (Figura 11) pisca enquanto o sensor calibra.

      2. Quando a luz LED desliga e o alarme apita uma vez, o sensor está calibrado.

      3. Rode a chave da ignição para a posição DESLIGAR.

        g321266

        Figura 11

        1. Luz LED

  5. Desligue os conectores de calibração e instale o tampão nos conectores (Figura 12).

    g315597

    Figura 12

    1. Conectores de calibração
    2. Tampão

Instalação do autocolante

Peças necessárias para este passo:

Autocolante1

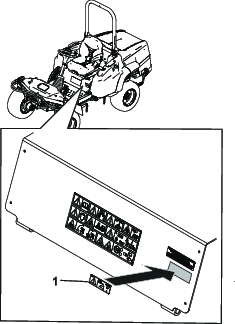

Instale o autocolante na máquina como se mostra na Figura 13.

g321255

Figura 13

  1. Autocolante

Funcionamento

Utilize os procedimentos seguintes dependendo do que a sua máquina tem instalado.

Aviso

Os declives são um dos principais fatores que contribuem para a perda de controlo e acidentes de capotamento que podem resultar em ferimentos graves ou morte.

Tenha muito cuidado ao operar a máquina num declive.

Utilização do sensor de declive com um InfoCenter

A luz e o alarme indicam a gravidade do declive (Figura 10):

  • Sem luz – condições de operação normal

  • Luz vermelha a piscar devagar e Conselho 196 indicado no ecrã – declive moderado

    g317557

    Figura 14

    Conselho 196

  • Luz vermelha a piscar depressa e Conselho 197 indicado no ecrã – declive acentuado; siga para um declive mais suave.

    g317558

    Figura 15

    Conselho 197

Utilização do sensor de declive com a luz LED

A luz e o alarme indicam a gravidade do declive (Figura 11):

  • Sem luz – condições de operação normal

  • Luz vermelha a piscar, devagar – declive moderado

  • Luz vermelha a piscar depressa e alarme audível – declive acentuado; siga para um declive mais suave.
