Sats med lutningssensor

Groundsmaster® 360-flerfunktionsmaskin

Model No. 31250-Serial No. and Up

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal140-2710

140-2710

  1. Varning – Läs bruksanvisningen. Ett snabbt blinkande ljus och ett ljudlarm indikerar en brant lutning. Ett långsamt blinkande ljus indikerar en måttlig lutning. Om inget ljus lyser indikerar detta normala driftsförhållanden.

Montering

Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla ur kraftuttaget och sänk ner redskapen.

  3. Koppla in parkeringsbromsen.

  4. Stäng av motorn och ta ut nyckeln.

  5. Vänta tills alla rörliga delar har stannat.

  6. Låt maskinkomponenterna svalna.

Uppdatera maskinens programvara

Uppdatera maskinens programvara till den senaste versionen i ToroDiag.

Note: Detta säkerställer att programvaran uppdateras för kalibrering och användning av lutningssensorn.

Montera satsen

Delar som behövs till detta steg:

Sensormodul1
Skruv (½ x 1 tum)2
Mutter (1/4 tum)2
Skruv (1/4 x 1 1/4 tum)2
Monteringsfäste1
Kablage1
Larm1
Kabelband4

Montera sensormodulen

  1. Koppla loss batteriet. Mer information om proceduren finns i bruksanvisningen.

  2. Skjut sätet framåt.

  3. Luta den bakre kåpan framåt eller ta bort den för att komma åt ledningarna (Figur 1 eller Figur 2).

    g321252

    Figur 1

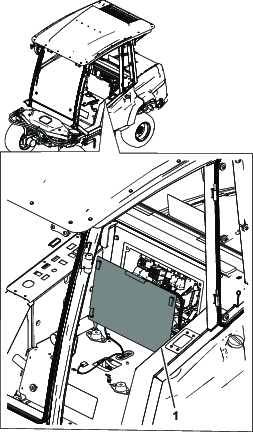

    Maskin med hytt

    1. Bakre kåpa
    g321253

    Figur 2

    Maskin med störtbåge

    1. Bakre kåpa

  4. Montera sensorfästet på ramen med två skruvar (½ x 1 tum). Se Figur 3.

    Note: Hålen i ramen är gängade.

    g321249

    Figur 3

    1. Fäste för givare
    2. Skruv (½ x 1 tum)

  5. Montera sensorn på sensorfästet med två skruvar (¼ x 1 ¼ tum) och två muttrar (¼ tum). Se Figur 4.

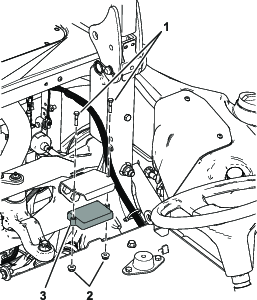

    g321250

    Figur 4

    1. Skruv (1/4 x 1 1/4 tum)
    2. Givare
    3. Mutter (¼ tum)

  6. Anslut 90-graderskontakten till sensorn (Figur 5 och Figur 8).

    g321247

    Figur 5

    1. 90-graderskontakt

  7. Ta bort kontrollpanelen på konsolen eller lossa och lyft upp kontrollpanelen (Figur 6 eller Figur 7).

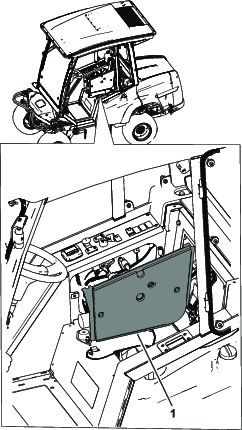

    g321254

    Figur 6

    Maskin med hytt

    1. Sidoskydd

  8. Ta bort hålpluggen för larmet.

  9. Montera larmet (Figur 7).

    Note: Montering av lampan och borttagning av dekalområdet är endast avsett för maskiner utan InfoCenter.

  10. Ta bort området i konsolens dekal för lampan.

  11. Montera lampan från konsolens överkant (Figur 7).

    g321248

    Figur 7

    Maskin med störtbåge

    1. Lampa
    2. Larm
    3. Gängad ring
    4. Konsolpanel

Dra kablaget

  1. För kablaget under sätets sittdel och längs med det befintliga kablaget i korskanalen (Figur 8).

  2. Dra kablaget till reglaget.

  3. Montera den mellersta kontakten på maskinkablagekontakten märkt som TELEMATICS-porten eller EXPANSION-porten (Figur 8).

  4. Anslut kablaget till lampan och larmet (Figur 8).

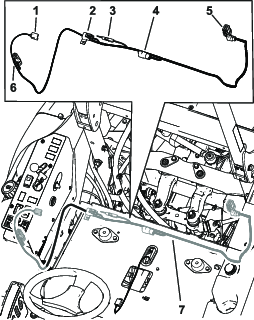

    g321251

    Figur 8

    1. Kontakt för larm
    2. Säkringshållare
    3. Kalibreringskontakter
    4. Mellankontakt
    5. 90-graderskontakt
    6. Ljuskontakt
    7. Dra kablaget under sätet intill det befintliga kablaget.

  5. Fäst kablaget med kabelband på betryggande avstånd från heta eller rörliga delar.

  6. Montera kontrollpanelen på konsolen för maskiner med en hytt eller montera kontrollpanelen för maskiner med en störtbåge (Figur 6 eller Figur 7).

  7. Anslut batteriet. Mer information om proceduren finns i bruksanvisningen.

Kalibrera sensorn

  1. Ställ maskinen på ett plant underlag och ta bort pluggen från kalibreringskontakterna (Figur 9).

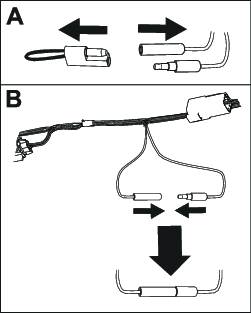

    g321003g321004

    Figur 9

    1. Kalibreringskontakter
    2. Plugg

  2. Koppla ihop kalibreringskontakterna enligt Figur 9.

  3. Vrid tändningsnyckeln till det PåSLAGNA läget, men starta inte motorn.

  4. Genomför nedanstående processer beroende på vad som är monterat i maskinen.

    1. Skärm för InfoCenter:

      1. I InfoCenter visas meddelande 195, kalibrering av lutningssensor.

        Note: Lampan högst upp på skärmen (Figur 10) blinkar när sensorn kalibreras.

      2. När meddelande 196: Lutningssensor kalibrerad visas i InfoCenter, lampan inte längre blinkar och larmet har pipit en gång vrider du tändningsnyckeln till läget AV.

        g321267

        Figur 10

        1. Lampa

    2. Konsolens lampa:

      1. Lampan (Figur 11) blinkar medan sensorn kalibreras.

      2. När lampan släcks och larmet piper en gång har sensorn kalibrerats.

      3. Vrid tändningsnyckeln till det AVSTäNGDA läget.

        g321266

        Figur 11

        1. Lampa

  5. Koppla loss kalibreringskontakterna och montera pluggen i kontakterna (Figur 12).

    g315597

    Figur 12

    1. Kalibreringskontakter
    2. Plugg

Montera dekalen

Delar som behövs till detta steg:

Dekal1

Montera dekalen på maskinen enligt Figur 13.

g321255

Figur 13

  1. Dekal

Körning

Genomför nedanstående procedurer beroende på vad som har monterats på maskinen.

Varning

Sluttningar är en betydande faktor vid olyckor som orsakas av förlorad kontroll eller tippning. Sådana olyckor kan orsaka allvarliga personskador eller dödsfall.

Var ytterst försiktig när du använder maskinen i sluttningar.

Använda lutningssensorn med ett InfoCenter

Lampan och larmet anger sluttningens lutningsgrad (Figur 10):

  • Inget ljus – normala driftförhållanden

  • Lampan blinkar långsamt rött och meddelande 196 visas på skärmen – måttlig lutning

    g317557

    Figur 14

    Meddelande 196

  • Lampan blinkar snabbt rött, ljudlarm och meddelande 197 visas på skärmen – brant lutning. Förflytta dig till en mindre brant sluttning.

    g317558

    Figur 15

    Meddelande 197

Använda lutningssensorn med lampan

Lampan och larmet anger sluttningens lutningsgrad (Figur 11):

  • Inget ljus – normala driftförhållanden

  • Långsamt blinkande rött ljus – måttlig lutning

  • Snabbt blinkande rött ljus och ljudlarm – brant lutning. Förflytta dig till en mindre brant sluttning.
