Комплект датчика уклона

Универсальная машина Groundsmaster® 360

Model No. 31250-Serial No. and Up

Техника безопасности

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. Если наклейка отсутствует или повреждена, установите новую наклейку.
decal140-2710

140-2710

  1. Внимание! Прочтите Руководство оператора; быстрое мигание светового индикатора и звуковой сигнал предупреждают о крутом уклоне; медленное мигание индикатора указывает на уклон умеренной крутизны; если индикатор не горит, это означает штатные рабочие условия.

Монтаж

Определите левую и правую стороны машины относительно места оператора.

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Выключите вал отбора мощности и опустите навесные орудия.

  3. Включите стояночный тормоз.

  4. Выключите двигатель и извлеките ключ из замка зажигания.

  5. Дождитесь остановки всех движущихся частей.

  6. Дайте компонентам машины остыть.

Обновление программного обеспечения машины

Обновите программное обеспечение машины до последней версии в ToroDiag.

Note: Благодаря этому программное обеспечение будет обновлено, чтобы можно было выполнить калибровку и пользоваться датчиком уклона.

Установка комплекта

Детали, требуемые для этой процедуры:

Модуль датчика1
Болт (½ x 1 дюйм)2
Гайка (¼ дюйма)2
Болт (¼ x 1¼ дюйма)2
Монтажный кронштейн1
Жгут проводов1
Звуковой сигнал1
Кабельный хомут4

Установка модуля датчика

  1. Отсоедините аккумулятор. Порядок выполнения этой процедуры см. в Руководстве оператора.

  2. Переместите сиденье вперед.

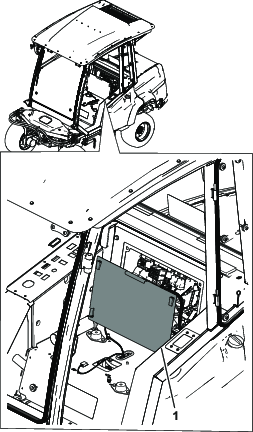

  3. Отклоните задний кожух вперед или снимите его, чтобы получить доступ к проводам (Рисунок 1 или Рисунок 2).

    g321252

    Рисунок 1

    Машина с кабиной

    1. Задний кожух
    g321253

    Рисунок 2

    Машина с защитной дугой

    1. Задний кожух

  4. Установите кронштейн датчика на раму с помощью 2 болтов (½ x 1 дюйм), см. Рисунок 3.

    Note: Отверстия в раме имеют резьбу.

    g321249

    Рисунок 3

    1. Кронштейн датчика
    2. Болт (½ x 1 дюйм)

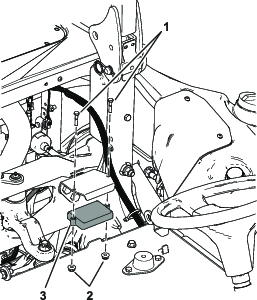

  5. Установите датчик на кронштейн датчика с помощью 2 болтов (¼ x 1¼ дюйма) и 2 гаек (¼ дюйма); см. Рисунок 4.

    g321250

    Рисунок 4

    1. Болт (¼ x 1¼ дюйма)
    2. Датчик
    3. Гайка (¼ дюйма)

  6. Вставьте прямоугольный разъем в датчик (Рисунок 5 и Рисунок 8).

    g321247

    Рисунок 5

    1. Прямоугольный разъем

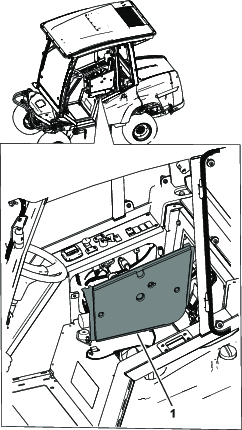

  7. Снимите панель управления на консоли или ослабьте и поднимите панель управления (Рисунок 6 или Рисунок 7).

    g321254

    Рисунок 6

    Машина с кабиной

    1. Боковой кожух

  8. Удалите выбивную заглушку под звуковой сигнал.

  9. Установите звуковой сигнал (Рисунок 7).

    Note: Установка светового индикатора и удаление места в наклейке выполняется только на машинах без Инфоцентра.

  10. Удалите место в наклейке консоли, предназначенное для светового индикатора.

  11. Установите световой индикатор с верхней части консоли (Рисунок 7).

    g321248

    Рисунок 7

    Машина с защитной дугой

    1. Световой индикатор
    2. Звуковой сигнал
    3. Резьбовое кольцо
    4. Панель консоли

Прокладка жгута проводов

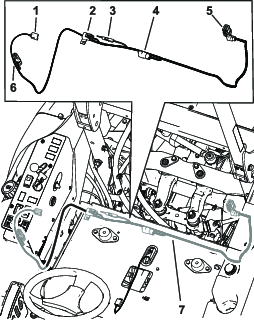

  1. Проложите жгут проводов под чашей сиденья и вдоль существующего жгута проводов в поперечном швеллере (Рисунок 8).

  2. Проложите жгут проводов к органам управления.

  3. Подсоедините средний разъем к разъему жгута проводов машины, обозначенному TELEMATICS port [порт Телематика] или EXPANSION port [порт Расширение] (Рисунок 8).

  4. Подсоедините жгут проводов к световому индикатору и звуковому сигналу (Рисунок 8).

    g321251

    Рисунок 8

    1. Разъем звукового сигнала
    2. Держатель предохранителя
    3. Калибровочные разъемы
    4. Средний разъем
    5. Прямоугольный разъем
    6. Разъем светового индикатора
    7. Проложите жгут проводов под сиденьем рядом с имеющимся жгутом проводов.

  5. Закрепите жгут проводов на расстоянии от любых горячих или движущихся частей кабельными стяжками.

  6. Установите панель управления на консоль (для машин с кабинами) или установите панель управления (для машин с защитной дугой) (Рисунок 6 или Рисунок 7).

  7. Подсоедините аккумулятор. Порядок выполнения этой процедуры см. в Руководстве оператора.

Калибровка датчика

  1. Находясь на горизонтальной поверхности, извлеките заглушку из калибровочных разъемов (Рисунок 9).

    g321003g321004

    Рисунок 9

    1. Калибровочные разъемы
    2. Заглушка

  2. Соедините калибровочные разъемы друг с другом, как показано на Рисунок 9.

  3. Поверните ключ зажигания в положение ON [Вкл.], но не запускайте двигатель.

  4. Выполните следующие действия в зависимости от того, что установлено на вашей машине.

    1. Дисплей Инфоцентра:

      1. На дисплее появится рекомендующее сообщение 195, Slope Sensor Calibrating («195. Идет калибровка датчика уклона»).

        Note: Светодиодный индикатор в верхней части экрана дисплея (Рисунок 10) мигает во время выполнения калибровки датчика.

      2. Когда на дисплее Инфоцентра появится сообщение 196, Slope Sensor Calibrated (196. Датчик уклона откалиброван), световой индикатор перестанет мигать и звуковой сигнал подаст сигнал один раз, поверните ключ зажигания в положение OFF (Выкл.)

        g321267

        Рисунок 10

        1. Светодиодный индикатор

    2. Световой индикатор на консоли:

      1. Светодиодный индикатор (Рисунок 11) мигает во время выполнения калибровки датчика.

      2. Когда светодиодный индикатор гаснет и звуковой сигнал подаст сигнал один раз, датчик откалиброван.

      3. Поверните ключ в замке зажигания в положение ВЫКЛ.

        g321266

        Рисунок 11

        1. Светодиодный индикатор

  5. Разъедините калибровочные разъемы и установите на них заглушку (Рисунок 12).

    g315597

    Рисунок 12

    1. Калибровочные разъемы
    2. Заглушка

Установка наклейки

Детали, требуемые для этой процедуры:

Наклейка1

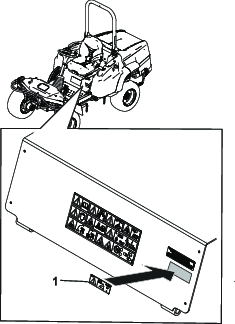

Прикрепите наклейку к машине, как показано на Рисунок 13.

g321255

Рисунок 13

  1. Наклейка

Эксплуатация

Выполните следующие процедуры в зависимости от того, что установлено на вашей машине.

Предупреждение

Основная опасность при работе на склонах — потеря управляемости и опрокидывание машины, которое может привести к травме или гибели.

Будьте предельно осторожны при эксплуатации машины на склонах.

Использование датчика уклона с Инфоцентром

Световой индикатор и звуковой сигнал показывают степень крутизны уклона (Рисунок 10):

  • Световой индикатор не горит – штатные рабочие условия

  • Медленно мигающий красный индикатор и рекомендующее сообщение 196 на экране дисплея – уклон средней степени крутизны.

    g317557

    Рисунок 14

    Рекомендующее сообщение 196

  • Быстро мигающий красный индикатор, звуковой сигнал и рекомендующее сообщение 197 на экране дисплея – крутой уклон, переместите машину на более ровное место.

    g317558

    Рисунок 15

    Рекомендующее сообщение 197

Использование датчика уклона со светодиодным индикатором

Световой индикатор и звуковой сигнал показывают степень крутизны уклона (Рисунок 11):

  • Световой индикатор не горит – штатные рабочие условия

  • Медленно мигающий красный световой индикатор – уклон средней степени крутизны.

  • Быстро мигающий красный световой индикатор, подача звукового сигнала – крутой уклон, переместите машину на более пологое место.
