Skråningssensorsett

Groundsmaster® 360-universalmaskin

Model No. 31250-Serial No. and Up

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal140-2710

140-2710

  1. Advarsel! Les brukerhåndboken – et raskt blinkende lys og en alarm indikerer en bratt skråning, et langsomt blinkende lys indikerer en moderat skråning, ingen lys indikerer normale driftsforhold.

Montering

Fastslå hva som er venstre og høyre side på maskinen ut fra normal arbeidsstilling.

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Koble ut kraftoverføringen, og senk utstyret.

  3. Sett på parkeringsbremsen.

  4. Slå av motoren og ta ut nøkkelen.

  5. Vent til alle bevegelige deler har stoppet.

  6. La maskinkomponentene kjøle seg ned.

Oppdatere maskinens programvare

Oppdater maskinvaren til den nyeste versjonen i ToroDiag.

Note: Dette sikrer at programvaren er oppdatert for kalibrering og bruk av skråningssensor.

Montere settet

Deler som er nødvendige for dette trinnet:

Sensormodul1
Bolt (½ x 1 tomme)2
Mutter (1/4 tomme)2
Bolt (1/4 x 1 1/4 tommer)2
Monteringsbrakett1
Ledningssats1
Alarm1
Kabelfeste4

Montere sensormodulen

  1. Koble fra batteriet. Se brukerhåndboken for fremgangsmåten.

  2. Flytt setet fremover.

  3. Vipp bakdekselet fremover eller fjern det for å få tilgang til ledningene (Figur 1 eller Figur 2).

    g321252

    Figur 1

    Maskin med førerhus

    1. Bakdeksel
    g321253

    Figur 2

    Maskin med veltebøyle

    1. Bakdeksel

  4. Monter sensorbraketten til rammen med to bolter (½ x 1 tomme). Se Figur 3.

    Note: Hullene i rammen er gjenget.

    g321249

    Figur 3

    1. Sensorbrakett
    2. Bolt (½ x 1 tomme)

  5. Monter sensoren på sensorbraketten med to bolter (¼ x 1¼ tomme) og to muttere (¼ tomme). Se Figur 4.

    g321250

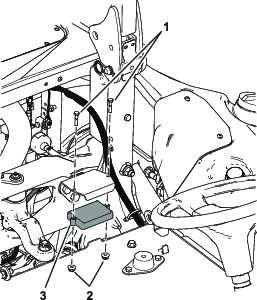

    Figur 4

    1. Bolt (1/4 x 1 1/4 tommer)
    2. Sensor
    3. Mutter (¼ tomme)

  6. Sett 90°-koblingen inn i sensoren (Figur 5 og Figur 8).

    g321247

    Figur 5

    1. Kobling på 90°

  7. Fjern kontrollpanelet på konsollen, eller løsne og hev kontrollpanelet (Figur 6 eller Figur 7).

    g321254

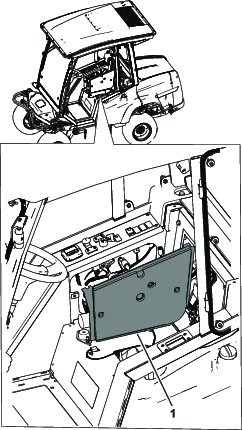

    Figur 6

    Maskin med førerhus

    1. Sidedeksel

  8. Fjern utstøteren for alarmen.

  9. Monter alarmen (Figur 7).

    Note: Montering av lyset og fjerning av området for merker er kun for maskiner uten InfoCenter.

  10. Fjern området i konsollmerket for lyset.

  11. Monter lyset fra toppen av konsollen (Figur 7).

    g321248

    Figur 7

    Maskin med veltebøyle

    1. Lys
    2. Alarm
    3. Gjenget ring
    4. Konsollpanel

Føre ledningssatsen

  1. Før ledningssatsen under seteplaten og langs den eksisterende ledningssatsen i tverrkanalen (Figur 8).

  2. Før ledningssatsen til kontrollene.

  3. Monter den midtre koblingen til kontakten på maskinledningssatsen merket TELEMATICS eller EXPANSION (Figur 8).

  4. Koble ledningssatsen til lyset og alarmen (Figur 8).

    g321251

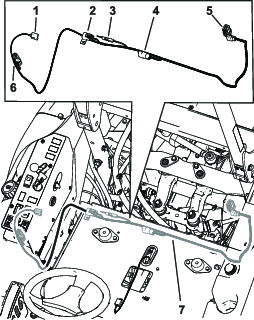

    Figur 8

    1. Alarmkobling
    2. Sikringsholder
    3. Kalibreringskoblinger
    4. Midtre kobling
    5. Kobling på 90°
    6. Lyskontakt
    7. Før ledningssatsen under setet ved siden av den eksisterende ledningssatsen.

  5. Fest ledningssatsen unna varme eller bevegelige deler med kabelfester.

  6. Monter kontrollpanelet til konsollen for maskiner med førerhus, eller monter kontrollpanelet for maskiner med veltebøyle (Figur 6 eller Figur 7).

  7. Koble til batteriet. Se brukerhåndboken for fremgangsmåten.

Kalibrere sensoren

  1. Når du er på en flat overflate, kan du fjerne støpselet fra kalibreringskoblingene (Figur 9).

    g321003g321004

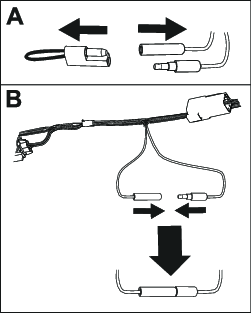

    Figur 9

    1. Kalibreringskoblinger
    2. Plugg

  2. Koble kalibreringskontaktene sammen som vist i Figur 9.

  3. Vri tenningsnøkkelen til På-stillingen, men ikke start motoren.

  4. Bruk følgende fremgangsmåter avhengig av hva som er montert på maskinen.

    1. InfoCenter-skjerm:

      1. InfoCenter viser varsel 195, skråningssensoren kalibrerer.

        Note: LED-lampen på toppen av skjermen (Figur 10) blinker når sensoren kalibrerer.

      2. Når InfoCenter viser varsel 196, Hellingssensor kalibrert, lyset slutter å blinke og alarmen piper én gang, vrir du tenningsnøkkelen til AV-stillingen.

        g321267

        Figur 10

        1. LED-lys

    2. Konsollys:

      1. LED-lyset (Figur 11) blinker når sensoren kalibreres.

      2. Når LED-lyset slås av og alarmen piper én gang, er sensoren kalibrert.

      3. Vri tenningsnøkkelen til AV-stillingen.

        g321266

        Figur 11

        1. LED-lys

  5. Koble fra kalibreringskoblingene, og monter pluggen på koblingene (Figur 12).

    g315597

    Figur 12

    1. Kalibreringskoblinger
    2. Plugg

Sette på merket

Deler som er nødvendige for dette trinnet:

Merke1

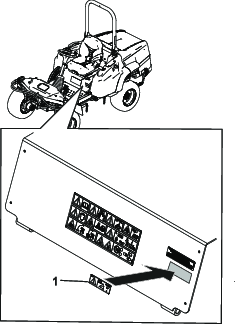

Monter merket på maskinen som vist i Figur 13.

g321255

Figur 13

  1. Merke

Bruk

Bruk følgende fremgangsmåter avhengig av hva som er montert på maskinen.

Advarsel

Skråninger er en ledende årsak til tap av kontroll og velting, og kan føre til alvorlige skader eller dødsfall.

Vær svært forsiktig når du bruker kjøretøyet i skråninger.

Bruke skråningssensoren med InfoCenter

Lyset og alarmen indikerer typen skråning (Figur 10):

  • Ingen lys – normale driftsforhold

  • Sakte, blinkende rødt lys og varsel 196 som vises på skjermen – moderat skråning

    g317557

    Figur 14

    Varsel 196

  • Raskt, blinkende rødt lys, hørbar alarm og varsel 197 som vises på skjermen – bratt skråning; kjør til en mindre bratt skråning.

    g317558

    Figur 15

    Varsel 197

Bruke skråningssensoren med LED-lampen

Lyset og alarmen indikerer typen skråning (Figur 11):

  • Ingen lys – normale driftsforhold

  • Sakte, blinkende rødt lys – moderat skråning

  • Raskt, blinkende rødt lys og hørbar alarm – bratt skråning. Kjør til en mindre bratt skråning.
