Hældningssensorsæt

Groundsmaster® 360-universalmaskine

Model No. 31250-Serial No. and Up

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal140-2710

140-2710

  1. Advarsel – læs betjeningsvejledningen. En hurtigt blinkende lygte og lydalarm angiver en stejl skråning. En langsomt blinkende lygte angiver en moderat hældning. Ingen blink angiver normale driftsomgivelser.

Montering

Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Sørg for at udkoble kraftudtaget, og sænk redskaberne.

  3. Aktiver parkeringsbremsen.

  4. Sluk motoren, og tag nøglen ud.

  5. Vent, til al bevægelse er standset.

  6. Lad maskinkomponenterne køle af.

Opdatering af maskinens software

Opdater maskinens software til den nyeste version i ToroDiag.

Note: Dette sikrer, at softwaren opdateres til kalibrering og brug af hældningssensoren.

Montering af sættet

Dele, der skal bruges til dette trin:

Sensormodul1
Bolt (½" x 1")2
Møtrik (¼)2
Bolt (1/4 x 1-1/4 tommer)2
Monteringsbeslag1
Ledningsnet1
Alarm1
Kabelbånd4

Montering af sensormodulet

  1. Frakobl batteriet. Se betjeningsvejledningen for at få oplysninger om fremgangsmåden.

  2. Flyt sædet frem.

  3. Vip bagdækslet frem, eller fjern det for at få adgang til ledningerne (Figur 1 eller Figur 2).

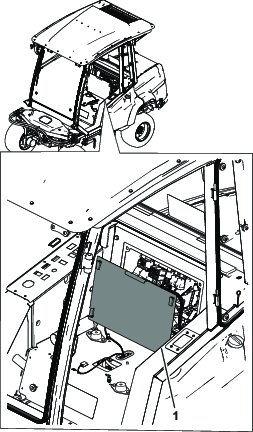

    g321252

    Figur 1

    Maskine med førerhus

    1. Bagdæksel
    g321253

    Figur 2

    Maskine med styrtbøjle

    1. Bagdæksel

  4. Monter sensorbeslaget på stellet med 2 bolte (½" x 1"). Se Figur 3.

    Note: Hullerne i stellet er gevindskårne.

    g321249

    Figur 3

    1. Sensorbeslag
    2. Bolt (½" x 1")

  5. Monter sensoren på sensorbeslaget med 2 bolte (¼" x 1¼") og 2 møtrikker (¼"). Se Figur 4.

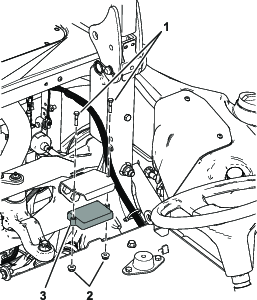

    g321250

    Figur 4

    1. Bolt (1/4 x 1-1/4 tommer)
    2. Sensor
    3. Møtrik (¼")

  6. Sæt 90°-stikket i sensoren (Figur 5 og Figur 8).

    g321247

    Figur 5

    1. 90°-stik

  7. Afmonter kontrolpanelet på konsollen, eller løsn og hæv kontrolpanelet (Figur 6 eller Figur 7).

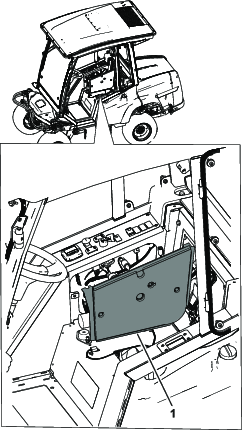

    g321254

    Figur 6

    Maskine med førerhus

    1. Sideafskærmning

  8. Fjern udtrykningsdelen til alarmen.

  9. Monter alarmen (Figur 7).

    Note: Montering af lygten og afmontering af mærkatområdet skal kun udføres på maskiner uden InfoCenter.

  10. Fjern området i konsolmærkaten til lygten.

  11. Monter lygten på toppen af konsollen (Figur 7).

    g321248

    Figur 7

    Maskine med styrtbøjle

    1. Lygte
    2. Alarm
    3. Gevindskruet ring
    4. Konsolpanel

Føring af ledningsnettet

  1. Før ledningsnettet under sædeskålen og langs med det eksisterende ledningsnet i tværkanalen (Figur 8).

  2. Før ledningsnettet til betjeningsanordningerne.

  3. Monter mellemstikket på maskinens ledningsnetstik, der er mærket TELEMATICS-port eller EXPANSION-port (Figur 8).

  4. Tilslut ledningsnettet til lygten og alarmen (Figur 8).

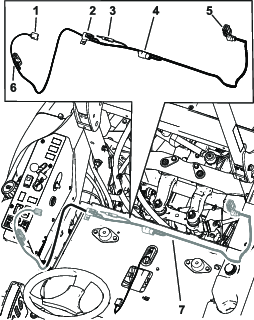

    g321251

    Figur 8

    1. Alarmstik
    2. Sikringsholder
    3. Kalibreringsstik
    4. Mellemstik
    5. 90°-stik
    6. Lygtestik
    7. Før ledningsnettet under sædet ved siden af det eksisterende ledningsnet.

  5. Fastgør ledningsnettet på afstand af varme komponenter eller bevægelige dele med kabelbånd.

  6. Monter kontrolpanelet på konsollen på maskiner med førerhus, eller monter kontrolpanelet på maskiner med styrtbøjle (Figur 6 eller Figur 7).

  7. Tilslut batteriet. Se betjeningsvejledningen for at få oplysninger om fremgangsmåden.

Kalibrering af sensoren

  1. Når du befinder dig på en plan overflade, skal du fjerne proppen fra kalibreringsstikkene (Figur 9).

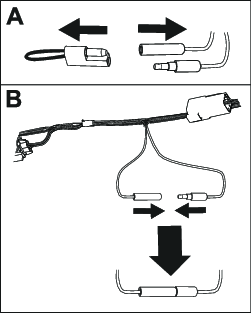

    g321003g321004

    Figur 9

    1. Kalibreringsstik
    2. Prop

  2. Sæt kalibreringsstikkene sammen som vist i Figur 9.

  3. Drej tændingsnøglen til positionen ON (til), men start ikke motoren.

  4. Anvend følgende fremgangsmåder afhængigt af, hvad der er monteret på din maskine.

    1. InfoCenter-display:

      1. InfoCenter viser rådgivningsmeddelelse 195: "Slope Sensor Calibrating" (Kalibrering af hældningssensor).

        Note: Lysdiodelygten øverst på displayskærmen (Figur 10) blinker, når sensoren kalibreres.

      2. Når InfoCenter viser rådgivningsmeddelelse 196: "Slope Sensor Calibrated" (Hældningssensoren blev kalibreret), lygten er holdt op med at blinke, og alarmen bipper én gang, skal du dreje tændingsnøglen til positionen OFF (fra).

        g321267

        Figur 10

        1. Lysdiodelygte

    2. Konsollens lygte:

      1. Lysdiodelygten (Figur 11) blinker, når sensoren kalibrerer.

      2. Når lysdiodelygten slukkes, og alarmen bipper én gang, er sensoren kalibreret.

      3. Drej tændingsnøglen til positionen OFF (fra).

        g321266

        Figur 11

        1. Lysdiodelygte

  5. Frakobl kalibreringsstikkene, og fastgør proppen på stikkene (Figur 12).

    g315597

    Figur 12

    1. Kalibreringsstik
    2. Prop

Påklæbning af mærkaten

Dele, der skal bruges til dette trin:

Mærkat1

Monter mærkaten på maskinen som vist i Figur 13.

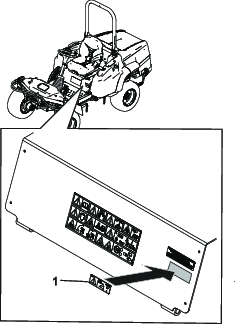

g321255

Figur 13

  1. Mærkat

Betjening

Anvend følgende fremgangsmåder, afhængigt af hvad der er monteret på din maskine.

Advarsel

Skråninger er væsentlige årsager til kontroltabs- og vælteulykker, som kan medføre alvorlige personskader eller dødsfald.

Udvis stor forsigtighed, når du betjener maskinen på skråninger.

Brug af hældningssensoren med InfoCenter

Lygten og alarmen angiver hældningens grad (Figur 10):

  • Intet lys – normale driftsomgivelser

  • Langsomt blinkende rødt lys og visning af rådgivningsmeddelelse 196 på skærmen – moderat hældning

    g317557

    Figur 14

    Rådgivningsmeddelelse 196

  • Hurtigt blinkende rødt lys, akustisk alarm, og visning af rådgivningsmeddelelse 197 på skærmen – stejl hældning. Fortsæt til en mindre stejl hældning.

    g317558

    Figur 15

    Rådgivningsmeddelelse 197

Brug af hældningssensoren sammen med lysdiodelygten

Lygten og alarmen angiver hældningens grad (Figur 11):

  • Intet lys – normale driftsomgivelser

  • Langsomt blinkende rødt lys – moderat hældning

  • Hurtigt blinkende rødt lys og akustisk alarm – stejl hældning. Fortsæt til en mindre stejl hældning.
