Kit capteur d'inclinaison

Groundsmaster® 360 multi-usages

Model No. 31250-Serial No. and Up

Sécurité

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
decal140-2710

140-2710

  1. Attention – lisez le Manuel de l'utilisateur ; le clignotement rapide du témoin et le déclenchement de l'alarme indiquent une forte pente ; le clignotement lent du témoin indique une pente modérée ; le témoin éteint indique que les conditions d'utilisation sont normales.

Montage

Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Préparation de la machine

  1. Garez la machine sur une surface plane et horizontale.

  2. Désengagez la prise de force et abaissez les accessoires.

  3. Serrez le frein de stationnement.

  4. Coupez le moteur et enlevez la clé.

  5. Attendez l'arrêt complet de tout mouvement.

  6. Laissez refroidir les composants de la machine.

Mise à jour du logiciel de la machine

Installez la version la plus récente du logiciel de machine dans ToroDiag.

Note: Cela garantit que le logiciel est mis à jour pour l'étalonnage et l'utilisation du capteur d'inclinaison.

Montage du kit

Pièces nécessaires pour cette opération:

Module capteur1
Boulon (1/2" x 1")2
Écrou (1/4")2
Boulon (1/4" x 1¼")2
Support de montage1
Faisceau de câblage1
Alarme1
Attache-câble 4

Montage du module capteur

  1. Débranchez la batterie. Voir la procédure dans le Manuel de l'utilisateur.

  2. Avancez le siège.

  3. Basculez le capot arrière en avant ou déposez-le pour accéder aux câbles (Figure 1 ou Figure 2).

    g321252

    Figure 1

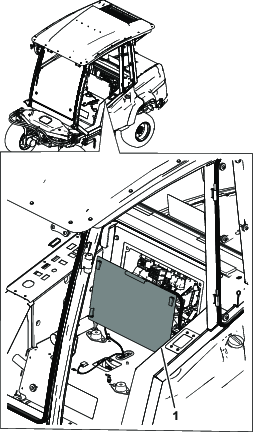

    Machine avec cabine

    1. Capot arrière
    g321253

    Figure 2

    Machine avec arceau de sécurité

    1. Capot arrière

  4. Fixez le support du capteur sur le cadre à l'aide de 2 boulons (1/2" x 1") ; voir Figure 3.

    Note: Les trous dans le cadre sont filetés.

    g321249

    Figure 3

    1. Support de capteur
    2. Boulon (1/2" x 1")

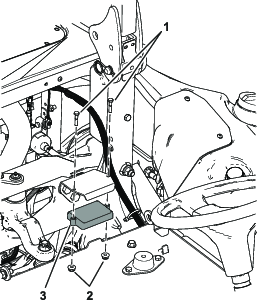

  5. Fixez le capteur sur le support avec 2 boulons (1/4" x 1¼") et 2 écrous (1/4") ; voir Figure 4.

    g321250

    Figure 4

    1. Boulon (1/4" x 1¼")
    2. Capteur
    3. Écrou (1/4")

  6. Branchez le connecteur à 90° sur le capteur (Figure 5 et Figure 8).

    g321247

    Figure 5

    1. Connecteur à 90°

  7. Déposez le panneau de commande de la console et desserrez puis et soulevez le panneau de commande (Figure 6 ou Figure 7).

    g321254

    Figure 6

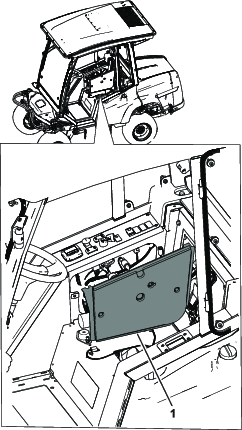

    Machine avec cabine

    1. Couvercle latéral

  8. Retirez le cache à l'emplacement de l'alarme.

  9. Installez l'alarme (Figure 7).

    Note: L'installation du témoin et le retrait de la partie correspondante sur l'autocollant ne concerne que les machines non équipées de l'InfoCenter.

  10. Enlevez la partie de l'autocollant correspondant au témoin.

  11. Installez le témoin par le haut de la console (Figure 7).

    g321248

    Figure 7

    Machine avec arceau de sécurité

    1. Témoin
    2. Alarme
    3. Bague filetée
    4. Panneau de la console

Acheminement du faisceau de câblage

  1. Faites passer le faisceau de câblage sous le plateau du siège et le long du faisceau existant dans le profilé transversal (Figure 8).

  2. Acheminez le faisceau jusqu'aux commandes.

  3. Branchez le connecteur central sur le connecteur du faisceau de la machine étiqueté TELEMATICS PORT ou EXPANSION PORT (Figure 8).

  4. Reliez le faisceau de câblage au témoin et à l'alarme (Figure 8).

    g321251

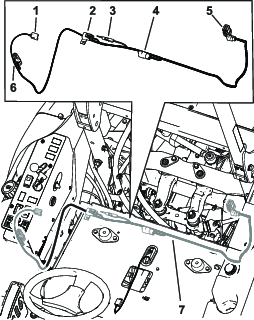

    Figure 8

    1. Connecteur de l'alarme
    2. Porte-fusible
    3. Connecteurs d'étalonnage
    4. Connecteur central
    5. Connecteur à 90°
    6. Connecteur de témoin
    7. Faites passer le faisceau sous le siège, près du faisceau existant.

  5. Fixez le faisceau avec des attache-câbles à l'écart des pièces chaudes ou mobiles.

  6. Montez le panneau de commande sur la console sur les machines avec cabine ou installez le panneau de commande sur les machines avec arceau de sécurité (Figure 6 ou Figure 7).

  7. Connectez la batterie. Voir la procédure dans le Manuel de l'utilisateur.

Étalonnage du capteur

  1. Sur une surface plane, enlevez le capuchon des connecteurs d'étalonnage (Figure 9).

    g321003g321004

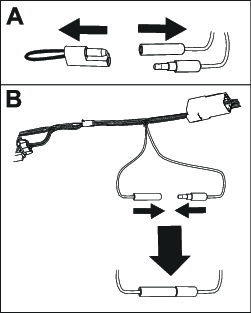

    Figure 9

    1. Connecteurs d'étalonnage
    2. Capuchon

  2. Branchez les connecteurs d'étalonnage ensemble, comme montré à la Figure 9.

  3. Tournez la clé de contact à la position CONTACT, mais ne démarrez pas le moteur.

  4. Utilisez les procédures suivantes en fonction de l'équipement de votre machine.

    1. Affichage de l'InfoCenter :

      1. L'InfoCenter affiche l'avis 195, Étalonnage du capteur d'inclinaison.

        Note: La diode en haut de l'écran d'affichage (Figure 10) clignote pendant l'étalonnage du capteur.

      2. Lorsque l'InfoCenter affiche l'avis 196, Capteur d'inclinaison étalonné, et que la diode ne clignote plus et que l'alarme émet un bip sonore, tournez la clé de contact à la position ARRêT.

        g321267

        Figure 10

        1. Diode

    2. Diode de la console :

      1. La diode (Figure 11) clignote pendant l'étalonnage du capteur.

      2. Lorsque la diode s'éteint et que l'alarme émet un bip sonore, le capteur est étalonné.

      3. Tournez la clé de contact à la position ARRêT.

        g321266

        Figure 11

        1. Diode

  5. Débranchez les connecteurs d'étalonnage et remettez le capuchon sur les connecteurs (Figure 12).

    g315597

    Figure 12

    1. Connecteurs d'étalonnage
    2. Capuchon

Mise en place de l'autocollant

Pièces nécessaires pour cette opération:

Autocollant1

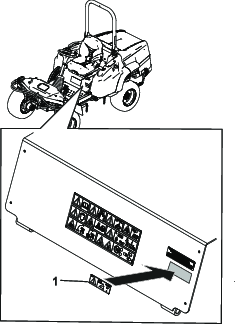

Apposez l'autocollant sur la machine, comme montré à la Figure 13.

g321255

Figure 13

  1. Autocollant

Utilisation

Utilisez les procédures suivantes en fonction de l'équipement de votre machine.

Attention

Les pentes augmentent significativement les risques de perte de contrôle et de basculement de la machine pouvant entraîner des accidents graves, voire mortels.

Faites preuve d'une extrême prudence quand vous utilisez la machine sur une pente.

Utilisation du capteur d'inclinaison avec un InfoCenter

La diode et l'alarme indiquent l'importance de l'inclinaison (Figure 10) :

  • Diode éteinte – conditions normales d'utilisation

  • Diode rouge à clignotement lent et avis 196 affiché sur l'écran – inclinaison modérée

    g317557

    Figure 14

    Avis 196

  • Diode rouge à clignotement rapide, alarme sonore et avis 197 affiché sur l'écran – forte inclinaison ; rendez-vous sur une pente moins forte.

    g317558

    Figure 15

    Avis 197

Utilisation du capteur d'inclinaison avec la diode

La diode et l'alarme indiquent l'importance de l'inclinaison (Figure 11) :

  • Diode éteinte – conditions normales d'utilisation

  • Clignotement lent en rouge de la diode – pente modérée

  • Clignotement rapide en rouge de la diode et alarme sonore – forte pente ; rendez-vous sur une pente moins forte.
