Klippdäck på 254 cm med bakre utkast

Du kan justera mittdäckets klipphöjd genom att flytta stopptappen till olika hål.

1. För tillbaka brytaren för klipparlyft medan motorn är igång tills klipparen är helt upphöjd och släpp omedelbart brytaren.

2. Rotera stopptappen tills rulltappen inuti är i linje med springorna i hålen i klipphöjdsfästet och lossa den (Figur 5).



   Figur 5

   1. Stopptapp

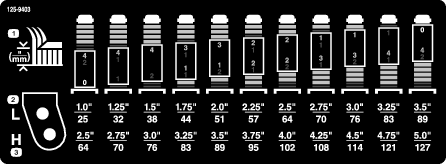

3. Sätt tappen i det hål i klipphöjdsfästet som motsvarar önskad klipphöjd, och vrid tappen nedåt för att låsa den på plats (Figur 5).

   Note: Det finns fyra rader med hål (Figur 5). Den översta raden ger den klipphöjd som visas ovanför tappen. Den andra raden ger angiven höjd plus 6 mm. Den tredje raden ger angiven höjd plus 12 mm. Den nedersta raden ger angiven höjd plus 18 mm. För 127 mm-läget finns bara ett hål, på andra raden. Här läggs inte 6 mm till 127 cm-läget.

4. Justera antiskalpvalsarna och medarna om det behövs.

Justera vingdäckens klipphöjd genom att placera svänghjulsaxlarna i hjulgafflarnas övre eller nedre hål, lägga till eller ta bort samma antal distansbrickor från alla hjulgafflarna och fästa klipphöjdsringen i önskade hål i klipphöjdsstången.

1. Starta motorn och höj upp klippenheten från marken så att du kan justera klipphöjden. Stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln när du har höjt klippenheten.

2. Placera svänghjulsaxlarna i samma hål på bägge hjulgafflarna. Se Figur 6 för att avgöra vilka hål som är korrekta för inställningen.



   Figur 6

   1. Spännlock
   2. Distansbrickor
   3. Mellanlägg
   4. Axelmonteringshål
   5. Svänghjul

   Note: Om du använder en klipphöjd på 64 mm eller mer ska axelbulten monteras i det nedre hjulgaffelhålet för att undvika att gräs ansamlas mellan hjulet och gaffeln. Om du använder en klipphöjd som är lägre än 64 mm och gräs ansamlas ska du backa maskinen så att gräsklippet dras bort från hjul-/gaffelområdet.

3. Ta bort spännlocket från spindelaxeln (Figur 6) och skjut ut spindeln ur svänghjulsarmen. Placera de två mellanläggen (3 mm) på spindelaxeln såsom de satt från början. Mellanläggen krävs för att man ska få jämn höjd över hela klippenheternas bredd. Skjut på lämpligt antal 13 mm-distansbrickor på spindelaxeln för att få önskad klipphöjd, och skjut sedan på brickan på axeln.

   Note: Om du vill ha en klipphöjd på 25 mm, 38 mm eller ibland 51 mm, ska du flytta medarna och valsen till de översta hålen.

4. Säkra justeringen med spännlocket.

Klippenhetens lutning är skillnaden i klipphöjd mellan knivbladets framkant och dess bakkant. Toro rekommenderar en lutning på cirka 8–11 mm. Det innebär att knivbladets bakkant är 8–11 mm högre än dess framkant.

1. Parkera maskinen på en jämn yta på verkstadsgolvet.

2. Sänk klippenheten till önskad klipphöjdsinställning, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

3. Rotera mittkniven så att den pekar rakt framåt.

4. Använd en kort linjal och mät från golvet till längst fram på knivbladet.

5. Rotera samma kniv så att den pekar rakt bakåt och mät från golvet till längst fram på knivbladet på dem bakre delen av klipparen.

6. Subtrahera frammåtten med bakmåtten för att räkna ut knivens lutning.

7. Justera U-skruvens kontramuttrar (Figur 11) som håller fast det bakre däckets kedjor (Figur 12) vid klippdäcket för att höja klipparens bakre del så att knivlutningen ställs in på 8–11 mm.



   Figur 11

   1. U-skruv
   2. Kontramutter


   Figur 12

   1. Bakre lyftkedja, vänster
   2. Bakre lyftkedja, höger

Om klippningen är ojämn mellan olika klippbredder rättar du till det så här:

1. Parkera maskinen på en jämn yta på verkstadsgolvet.

2. Sänk klippenheten till önskad klipphöjdsinställning, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

3. Kontrollera och justera trycket i traktorns fram- respektive bakdäck. Se bruksanvisningen till traktorenheten.

4. Kontrollera om det finns böjda knivar.

5. Ta bort kåporna ovanpå klippenheterna.

6. Rotera kniven på varje spindel tills ändarna vetter framåt/bakåt.

7. Mät från golvet till längst fram på skäreggen.

8. Justera kontramuttrarna som håller fast däckkedjorna vid klippdäcket tills klippdäcket är plant (Figur 12).

Kör med motorn i snabbt gasläge och justera hastigheten efter omgivningen för att erhålla tillräcklig kraft till maskinen och däcket medan du klipper. Sänk hastigheten allteftersom belastningen på knivarna ökar och öka den allteftersom belastningen minskar.

Växla klippriktningen för att undvika att göra hjulspår i gräset med tiden. Det underlättar också fördelningen av det klippta gräset, vilket förbättrar nedbrytning och gödning.

Kör långsammare för att få ett bättre klippresultat.

Klipp av cirka 25 mm eller högst en tredjedel av grässtrået. Om du klipper ovanligt frodigt och tätt gräs kan du behöva sänka farten och/eller höja klipphöjdsinställningen ytterligare ett steg.

Rensa bort gräsklipp och smuts från undersidan av klipparen efter varje klippning. Om gräs och smuts ansamlas inuti klipparen blir klippresultatet till slut inte tillfredsställande.

Håll motorn, ljuddämparen, batterifacket, parkeringsbromsen, klippenheterna och förvaringsutrymmet för bränsle fria från gräs, löv och överflödigt smörjmedel för att minska brandrisken. Torka upp eventuellt olje- eller bränslespill.

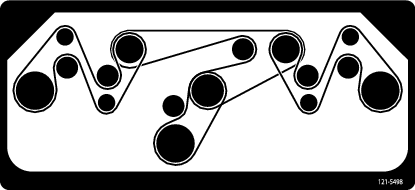

Rengör området kring remdrivningen med tryckluft eller en lövblås. Montera alla borttagna skydd eller kåpor efter rengöring.

Se till att hålla kniven vass under klippsäsongen, eftersom en vass kniv klipper rent utan att slita och rycka av grässtråna. Om gräset slits och rycks av gulnar det i ändarna, vilket får det att växa långsammare och ökar risken för sjukdomar. Kontrollera knivarna varje dag för att se till att de inte är slöa, slitna eller skadade. Slipa knivarna om så behövs. Om en kniv är skadad eller sliten ska den bytas ut omedelbart mot en originalkniv från Toro. Se Utföra service på knivarna.

1. Ställ maskinen på ett plant underlag.

2. Sänk ned klippdäcket till en klipphöjd på 2,5 cm.

3. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

4. För gasreglaget till det LåNGSAMMA läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

5. Lyft på fotstödet för att visa övre delen av klippdäcket.

6. Ta ut oljestickan/påfyllningspluggen från ovansidan av växellådan (Figur 22) och kontrollera att oljenivån ligger mellan markeringarna på oljestickan.



   Figur 22

   1. Påfyllningsplugg och oljesticka
   2. Avtappningspluggens placering

7. Om oljenivån är låg fyller du på så mycket olja att nivån ligger mellan markeringarna på oljestickan.

   Important: Fyll inte på växellådan för mycket och använd klippdäcket. Det kan leda till skador på växellådan.

1. Parkera maskinen och klippenheten på en plan yta.

2. Sänk ned klippdäcket till en klipphöjd på 2,5 cm.

3. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

4. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

5. Lyft på fotstödet så att du kommer åt den övre delen av klippdäcket.

6. Ta ut oljestickan/påfyllningspluggen från ovansidan av växellådan (Figur 22).

7. Placera ett avtappningskärl under avtappningspluggen som finns under växellådans främre del, ta ut pluggen och tappa ut oljan i kärlet.

8. Sätt tillbaka avtappningspluggen.

9. Fyll på cirka 414 ml olja, tills nivån ligger mellan markeringarna på oljestickan.

   Important: Fyll inte på växellådan för mycket och använd klippdäcket. Det kan leda till skador på växellådan.

1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

2. För gasreglaget till det LåNGSAMMA läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

3. Rotera knivarna tills ändarna vetter framåt och bakåt (Figur 27).



   Figur 27

   1. Läge A
   2. Mät här, från kniven till en hård yta

4. Mät från ett jämnt underlag till knivens egg vid punkt A på knivarna (Figur 27). Anteckna detta mått.

5. Rotera knivarnas motsatta ändar framåt.

6. Mät från ett jämnt underlag till knivarnas egg vid samma punkt som i steg 3 ovan. Skillnaden mellan måtten i steg 3 och 4 får inte överstiga 3 mm. Om detta mått överstiger 3 mm är kniven böjd och måste bytas ut. Se Demontera och montera knivarna.

   Varning

   En kniv som är böjd eller skadad kan brytas av och orsaka allvarlig personskador eller dödsfall.

   • Byt alltid ut en böjd eller skadad kniv mot en ny kniv.

   • Fila aldrig på en knivs egg eller yta, och skapa aldrig vassa spår på dem.

Kniven måste bytas ut om du har kört på ett hårt föremål eller om kniven är obalanserad, sliten eller böjd. Använd alltid originalknivar från Toro för att garantera säkerhet och optimal prestanda. Använd aldrig knivar från andra tillverkare eftersom dessa kan vara farliga.

1. Höj upp klippenheten till det högsta läget, lägg i parkeringsbromsen, stäng av motorn och ta ut tändningsnyckeln. Palla upp klippenheten så att den inte kan falla.

2. Fatta tag i knivens ände med en trasa eller en tjockt vadderad handske. Ta bort knivskruven, antiskalpbehållaren och kniven från spindelaxeln (Figur 28).



   Figur 28

   1. Knivskruv
   2. Antiskalpbehållare

3. Montera knivseglet med framsidan mot klippenheten med antiskalpbehållaren och knivskruven. Dra åt knivskruven till 115–149 Nm.

   Important: Knivens böjda del måste alltid vara vänd mot klippenhetens insida för att klippningen ska bli rätt.

Både knivseggarna och seglet – den uppåtvända delen mittemot eggen – bidrar till en god klippkvalitet. Seglet är viktigt eftersom det drar gräset rätt upp och därmed bidrar till en jämn klippning. Seglet kommer dock att slitas gradvis under arbetet, och detta är helt normalt. Allteftersom seglet slits ned kommer klippkvaliteten att försämras något även om knivseggarna är vassa. Knivens egg måste vara vass så att gräset klipps snarare än slits av. Om grässpetsarna ser bruna och avslitna ut är det ett tydligt tecken på att eggarna är slöa. Slipa dem i så fall för att åtgärda problemet.

1. Parkera maskinen på en plan yta. Höj upp klippenheten, koppla in parkeringsbromsen, flytta gaspedalen till neutralläget, sätt kraftuttagsspaken i det AVSTäNGDA läget, stäng av motorn och ta ut nyckeln.

2. Undersök knivseggarna noggrant, i synnerhet där knivens flata och böjda del möts (Figur 29). Kontrollera kniven innan du använder gräsklipparen eftersom sand och slipande material kan slita bort metallen som förenar knivens flata och böjda delar. Byt ut kniven om den är sliten (Figur 29). Se Demontera och montera knivarna.



   Figur 29

   1. Egg
   2. Böjd del/segel
   3. Slitage/spårbildning
   4. Spricka

   Varning

   Om du låter en kniv bli sliten bildas ett spår mellan seglet och knivens flata del (Figur 29). Till slut kan en bit av kniven gå av och slungas ut från under kåpan och kanske skada dig eller kringstående allvarligt.

   • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

   • Byt ut en sliten eller skadad kniv mot en ny kniv från Toro för att säkerställa att produkten fortsätter att uppfylla säkerhetscertifieringarna.

3. Kontrollera samtliga knivars eggar. Slipa knivseggarna om de är slöa eller hackiga. Slipa endast knivseggens översta del och behåll den ursprungliga skärvinkeln för bästa skärpa (Figur 30). Kniven förblir balanserad om lika mycket metall avlägsnas från båda eggarna.



   Figur 30

   1. Slipa med ursprunglig vinkel

   Note: Ta bort knivarna och slipa dem på en slipmaskin. Se avsnittet Ta bort kniven. När du har slipat knivseggarna monterar du kniven med antiskalpbehållaren och knivskruven. Knivseglen måste vara ovanför kniven. Dra åt knivskruven till 115–149 Nm.

1. Starta motorn, sänk ned det vänstra och högra däcket, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

2. På de yttre däcken torkar du rent fliken på den inre kanalen (Figur 31).



   Figur 31

   1. Flik (inre kanal – yttre däck)
   2. Maskinens främre del
   3. Maskinens baksida

3. På framsidan av däcket lossar du helt de yttre sågtandade flänsmuttrarna som fäster de fyra U-bultarna (Figur 32).



   Figur 32

   1. Sågtandad flänsmutter (inre)
   2. U-bult

4. På baksidan av däcket lossar du helt de inre sågtandade flänsmuttrarna som fäster de fyra U-bultarna (Figur 33).



   Figur 33

   1. U-bult
   2. Sågtandad flänsmutter (yttre)

1. Montera däckmellanläggen framtill på däcket enligt Figur 34.

   Note: För in en del av mellanläggets långa flik under remkåpan.



   Figur 34

   1. Däckmellanlägg
   2. Inre kanalflik (yttre däck)
   3. Remkåpa

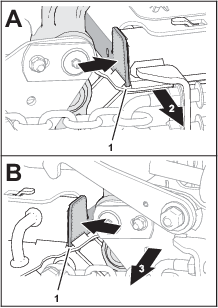

2. Montera däckmellanläggen framtill på däcket enligt Figur 35.



   Figur 35

   1. Remkåpa
   2. Inre kanalflik (yttre däck)
   3. Däckmellanlägg

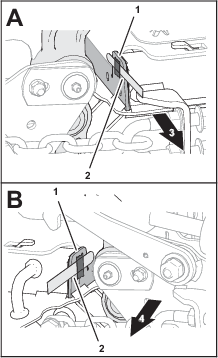

   Note: Om du använder bladmått ska du fästa ett bladmått på 0,15 mm på fliken på den inre kanalen med en bit tejp (Figur 36).



   Figur 36

   1. Inre kanalflik
   2. Bladmått
   3. Maskinens främre del
   4. Maskinens baksida

3. Starta motorn, höj upp det vänstra och högra däcket helt, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

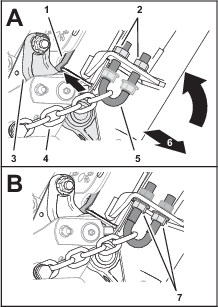

1. På däckets framsida drar du åt de yttre sågtandade flänsmuttrarna tills kedjorna är spända (Figur 37).

   Note: Se till att däckmellanlägget (eller bladmåttet) kommer i kontakt med svänglänken.

   Important: Se till att de övre och nedre sågtandade flänsmuttrarna är jämnt justerade.



   Figur 37

   1. Däckmellanlägg (eller bladmått)
   2. Sågtandad flänsmutter (yttre)
   3. Svänglänk
   4. Kedja (stopp)
   5. U-bult
   6. Maskinens främre del
   7. Sågtandad flänsmutter (inre)

2. Gänga fast de inre sågtandade flänsmuttrarna (Figur 37) och dra åt dem till 103–127 Nm.

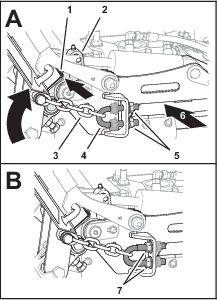

3. På baksidan av däcket drar du åt de inre sågtandade flänsmuttrarna tills kedjorna är spända (Figur 38).

   Note: Se till att däckmellanlägget (eller bladmåttet) kommer i kontakt med svänglänken.

   Important: Se till att de övre och nedre sågtandade flänsmuttrarna är jämnt justerade.



   Figur 38

   1. Däckmellanlägg (eller bladmått)
   2. Svänglänk
   3. Kedja (stopp)
   4. U-bult
   5. Sågtandad flänsmutter (inre)
   6. Maskinens främre del
   7. Sågtandad flänsmutter (yttre)

4. Gänga fast de yttre sågtandade flänsmuttrarna (Figur 38) och dra åt dem till 103–127 Nm.

5. Starta motorn, sänk ned det justerade däcket, höj upp det andra däcket, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

6. Ta bort mellanläggen eller bladmåtten (Figur 39).



   Figur 39

7. Upprepa stegen i Montera mellanläggen på däcket och Spänna kedjorna för det andra klippdäcket.
