254 cm:n taakse poistava leikkuupöytä

Keskimmäisen leikkuupöydän leikkuukorkeutta voidaan säätää siirtämällä pidätystappia eri reikiin.

1. Paina leikkurin nostokytkintä moottorin ollessa käynnissä, kunnes leikkuri on kokonaan ylhäällä, ja vapauta kytkin heti.

2. Käännä pidätystappia, kunnes siinä oleva pykälä osuu leikkuukorkeuden kannattimen aukossa olevaan uraan, ja irrota se (Kuva 5).



   Kuva 5

   1. Pidätystappi

3. Valitse leikkuukorkeuden kannattimesta haluttua leikkuukorkeutta vastaava reikä, työnnä tappi reikään ja lukitse se paikalleen kääntämällä sitä alas (Kuva 5).

   Note: Reikiä on neljässä rivissä (Kuva 5). Ylin rivi vastaa tapin yläpuolelle merkittyä leikkuukorkeutta. Toinen rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 6 mm. Kolmas rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 13 mm. Alin rivi vastaa merkittyä leikkuukorkeutta plus 18 mm. 127 mm:n asentoa varten on vain yksi reikä toisella rivillä. Tämä ei lisää 6 mm:iä 127 mm:n asentoon.

4. Säädä nurmisuojarullia ja jalaksia tarvittaessa.

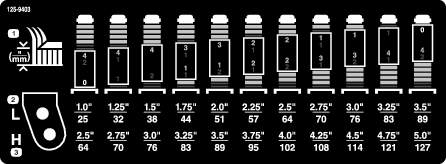

Kun haluat säätää sivuleikkuupöytien leikkuukorkeutta, aseta kääntöpyörän akselit kääntöpyörän haarukoiden ylempiin tai alempiin reikiin, lisää tai poista yhtä suuri määrä välikappaleita kääntöpyörän haarukoista ja kiinnitä leikkuukorkeusolake leikkuukorkeustangon sopiviin aukkoihin.

1. Käynnistä moottori ja nosta leikkuuyksikkö maasta, jotta leikkuukorkeutta voidaan muuttaa. Sammuta moottori, kytke seisontajarru ja irrota virta-avain, kun leikkuuyksikkö on nostettu.

2. Aseta kääntöpyörän akselit kummankin kääntöpyörän haarukan vastaaviin reikiin. Katso asetuksiin sopivat reiät kuvasta (Kuva 6).



   Kuva 6

   1. Kiristyskanta
   2. Välikappaleet
   3. Välilevyt
   4. Akselin kiinnitysreiät
   5. Kääntöpyörä

   Note: Kun konetta käytetään 64 mm:n tai sitä korkeammalla leikkuukorkeudella, asenna akselipultti kääntöpyörän haarukan alempaan reikään, jotta pyörän ja haarukan väliin ei keräänny ruohoa. Kun konetta käytetään pienemmällä kuin 64 mm:n leikkuukorkeudella ja ruohoa kerääntyy, aja konetta vastakkaiseen suuntaan leikkuujätteiden poistamiseksi pyörän/haarukan alueelta.

3. Irrota kiristyskanta kara-akselista (Kuva 6) ja liu’uta kara pois kääntöpyörän varresta. Aseta kaksi välilevyä (3 mm) kara-akselille alkuperäisasennuksen mukaisesti. Näiden välilevyjen avulla leikkuuyksiköt saadaan vaakasuoraan koko leveydeltään. Liu’uta sopiva määrä 13 mm:n välikappaleita kara-akselille saavuttaaksesi haluamasi leikkuukorkeuden. Liu’uta sen jälkeen aluslaatta akselille.

   Note: Kun leikkuukorkeus on 25 mm, 38 mm tai toisinaan 51 mm, jalakset ja rulla on siirrettävä ylimpiin aukkoihin.

4. Kiinnitä säätö kiristyskannalla.

Leikkuuyksikön kaltevuus on leikkuukorkeudessa oleva ero verrattaessa terätason etusivua ja takasivua. Toro suosittelee terän kaltevuudeksi noin 8–11 mm. Tällöin terätason takareuna on 8–11 mm korkeammalla kuin etureuna.

1. Pysäköi kone tasaiselle alustalle työpajan lattialle.

2. Aseta leikkuuyksikkö haluttuun leikkuukorkeuteen, siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

3. Käännä keskiterä niin, että se osoittaa suoraan eteenpäin.

4. Mittaa lyhyen viivaimen avulla lattiasta terän etukärkeen.

5. Käännä sama terän kärki taakse ja mittaa lattiasta terän kärkeen leikkurin takaosassa.

6. Laske terän kaltevuus vähentämällä etumitta takamitasta.

7. Nosta leikkurin takaosaa säätämällä U-pultin vastamuttereita (Kuva 11), joilla leikkuupöydän takaketjut (Kuva 12) on kiinnitetty leikkuupöytään, kunnes terän kaltevuus on 8–11 mm.



   Kuva 11

   1. U-pultti
   2. Vastamutteri


   Kuva 12

   1. Vasemmanpuoleinen takanostoketju
   2. Oikeanpuoleinen takanostoketju

Jos leikkuujälki on epätasainen leikkurin kaistalla, se voidaan korjata seuraavasti:

1. Pysäköi kone tasaiselle alustalle työpajan lattialle.

2. Aseta leikkuuyksikkö haluttuun leikkuukorkeuteen, siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

3. Tarkista ja säädä etu- ja takarenkaiden rengaspaineet. Katso ajoyksikön käyttöopas.

4. Tarkista, että terät eivät ole taipuneet.

5. Irrota leikkuuyksiköiden päällä olevat suojukset.

6. Käännä terää kullakin karalla, kunnes päät osoittavat eteen- ja taaksepäin.

7. Mittaa lattiasta leikkuuterän etukärkeen.

8. Säädä vastamuttereita, joilla leikkuupöydän ketjut on kiinnitetty leikkuupöytään, kunnes leikkuupöytä on vaakasuorassa (Kuva 12).

Jotta koneen ja leikkuupöydän käytössä olisi tarpeeksi tehoa leikkauksen aikana, pidä kaasu Nopea-asennossa ja säädä ajonopeutta olosuhteiden mukaan. Vähennä ajonopeutta, kun leikkuuterien kuormitus kasvaa, ja lisää ajonopeutta, kun terien kuormitus pienenee.

Vaihtele ajosuuntaa, jotta nurmeen ei muodostu vakoja ajan mittaan. Tämä helpottaa myös leikkuujätteen levittämistä, joka puolestaan edistää maatumista ja lannoitusta.

Leikkuujäljen laatua voi parantaa käyttämällä alhaisempaa ajonopeutta.

Leikkaa yhden leikkuun aikana noin 25 mm tai korkeintaan 1/3 ruohon korkeudesta. Poikkeuksellisen rehevässä ja tiheässä ruohikossa ajonopeutta on ehkä hidastettava ja/tai leikkuukorkeutta korotettava seuraavaksi korkeimpaan asetukseen.

Poista leikkuujätteet ja lika leikkurin alapuolelta aina käytön jälkeen. Jos leikkurin sisälle kertyy ruohoa, leikkuujäljestä tulee ennen pitkää epätyydyttävä.

Puhdista moottori, äänenvaimennin, akkutila, seisontajarru, leikkuuyksiköt ja polttoaineen säilytysalue ruohosta, lehdistä tai liiallisesta rasvasta palovaaran vähentämiseksi. Puhdista öljy- ja polttoaineroiskeet.

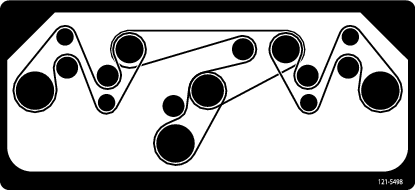

Puhdista hihnakäytön alue paineilmalla tai lehtipuhaltimella. Asenna mahdollisesti poistetut suojukset paikoilleen puhdistuksen jälkeen.

Pidä terä terävänä koko leikkuukauden ajan. Terävä terä leikkaa ruohon siistimmin ruohonkorsia repimättä. Repeytymät muuttavat ruohon reunat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille. Tarkista päivittäin, että terät ovat terävät ja että ne eivät ole kuluneet tai vaurioituneet. Teroita terät tarpeen vaatiessa. Jos terä on vaurioitunut tai kulunut, vaihda se aitoon Toro-vaihtoterään. Katso Leikkuuterien huolto.

1. Pysäköi kone tasaiselle alustalle.

2. Laske leikkuupöytä 2,5 cm:n leikkuukorkeuteen.

3. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

4. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

5. Nosta jalkatuki, jolloin leikkuupöydän yläpuoli tulee näkyviin.

6. Irrota mittatikku/täyttötulppa vaihteiston yläosasta (Kuva 22) ja varmista, että voiteluaineen pinta on mittatikun merkintöjen välissä.



   Kuva 22

   1. Täyttötulppa ja mittatikku
   2. Tyhjennystulpan sijainti

7. Jos voiteluainetta on vähän, lisää sitä, kunnes sen pinta on mittatikun merkintöjen välissä.

   Important: Älä lisää vaihteistoon liikaa voiteluainetta ja käytä leikkuupöytää, jotta vaihteisto ei vaurioidu.

1. Pysäköi kone ja leikkuuyksikkö tasaiselle alustalle.

2. Laske leikkuupöytä 2,5 cm:n leikkuukorkeuteen.

3. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

4. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

5. Nosta jalkatuki, jolloin leikkuupöydän yläpuoli tulee näkyviin.

6. Irrota vaihteiston päällä oleva mittatikku/täyttötulppa (Kuva 22).

7. Sijoita vaihteiston etupuolella alhaalla olevan tyhjennystulpan alle tyhjennysastia, irrota tulppa ja valuta voiteluaine astiaan.

8. Asenna tyhjennystulppa.

9. Lisää voiteluainetta noin 414 ml, kunnes sen pinta on mittatikun merkintöjen välissä.

   Important: Älä lisää vaihteistoon liikaa voiteluainetta ja käytä leikkuupöytää, jotta vaihteisto ei vaurioidu.

1. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

1. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3. Käännä teriä, kunnes päät osoittavat eteen- ja taaksepäin (Kuva 27).



   Kuva 27

   1. Kohta A
   2. Mittaa tästä terästä kovalle pinnalle

4. Mittaa vaakasuorasta pinnasta leikkuuterän leikkuusärmään (kohta A) (Kuva 27). Merkitse mitta muistiin.

5. Käännä terien vastakkainen päät osoittamaan eteenpäin.

6. Mittaa vaakasuoralta pinnalta leikkuuterien leikkuusärmään samasta kohdasta kuin edellä vaiheessa 3. Vaiheiden 3 ja 4 välisten mittojen ero ei saa olla yli 3 mm. Jos ero on yli 3 mm, terä on vaihdettava, koska se on taipunut. Katso kohta Terien irrotus ja asennus.

   Vaara

   Taipunut tai vaurioitunut terä voi rikkoutua ja aiheuttaa vakavan loukkaantumisen tai kuoleman lähellä olijoille.

   • Taipunut tai vaurioitunut terä on aina vaihdettava uuteen.

   • Älä hio tai tee teräviä lovia terän särmiin tai pintoihin.

Terä on vaihdettava, jos se on osunut kiinteään esineeseen tai jos se on epätasapainossa, kulunut tai taipunut. Käytä aina alkuperäisiä Toro-vaihtoteriä, jotta turvallisuus ja suorituskyky olisivat parhaat mahdolliset. Älä käytä muiden valmistajien valmistamia teriä, sillä ne voivat aiheuttaa vaaratilanteita.

1. Nosta leikkuuyksikkö yläasentoon, kytke seisontajarru, pysäytä moottori ja irrota avain virtalukosta. Tue leikkuuyksikkö siten, ettei se pääse vahingossa putoamaan alas.

2. Tartu terän päähän liinan tai paksun hansikkaan avulla. Irrota teräpultti, nurmisuojakupu ja terä kara-akselista (Kuva 28).



   Kuva 28

   1. Teräpultti
   2. Nurmisuojakupu

3. Asenna terä (siipi kohti leikkuuyksikköä) sekä nurmisuojakupu ja teräpultti. Kiristä teräpultti momenttiin 115–149 N·m.

   Important: Terän kaarevan puolen on osoitettava leikkuuyksikön sisäpuolta kohti, jotta leikkuujäljestä tulee moitteeton.

Sekä leikkuusärmät että siipi (ylöspäin käännetty osa leikkuusärmää vastapäätä) vaikuttavat leikkuutulokseen. Siipi on tärkeä osa, sillä se nostaa ruohon pystyyn ja tuottaa tasaisen leikkuutuloksen. Siipi kuitenkin kuluu vähitellen käytön aikana, mikä on täysin normaalia. Sitä mukaa kun siipi kuluu, leikkuutuloksen laatu heikentyy hieman, vaikka leikkuusärmät olisivat terävät. Terän leikkuusärmän on oltava terävä, jotta ruoho leikkautuu eikä repeydy. Leikkuusärmä on tylsä, kun ruohon kärjet ovat ruskeat ja repeytyneet. Teroita leikkuusärmät, jotta leikkuutulos parantuu.

1. Pysäköi kone tasaiselle alustalle. Nosta leikkuuyksikkö, kytke seisontajarru, aseta ajopoljin vapaalle, kytke voimanulosoton (PTO) vipu POIS-asentoon, pysäytä moottori ja irrota avain virtalukosta.

2. Tarkasta terän leikkuusärmät huolellisesti. Kiinnitä huomiota varsinkin kohtiin, joissa terän tasaiset ja käyrät osat kohtaavat (Kuva 29). Tarkista terä ennen koneen käyttöä, koska hiekka ja hankaavat materiaalit voivat kuluttaa metallia, jolla terän tasaiset ja käyrät osat liittyvät toisiinsa. Vaihda terä, jos siinä on kulumisen merkkejä (Kuva 29). Katso kohta Terien irrotus ja asennus.



   Kuva 29

   1. Leikkuusärmä
   2. Käyrä osa/siipi
   3. Kulumisjälkiä/urautumista
   4. Halkeama

   Vaara

   Jos terän annetaan kulua, siiven ja terän tasaisen osan väliin muodostuu ura (Kuva 29). Terästä voi lopulta irrota pala, joka voi sinkoutua kotelon alta ja aiheuttaa vakavan loukkaantumisen.

   • Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

   • Vaihda kulunut tai vaurioitunut terä uuteen Toro-terään, jotta varmistat tuotteen turvallisuuden jatkossakin.

3. Tarkista kaikkien terien leikkuusärmät. Teroita leikkuusärmät, jos ne ovat tylsät tai urautuneet. Teroita vain leikkuusärmän yläosa ja säilytä alkuperäinen leikkuukulma terävyyden varmistamiseksi (Kuva 30). Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan metallia yhtä paljon.



   Kuva 30

   1. Teroita alkuperäiseen kulmaan

   Note: Irrota terät ja teroita ne hiomalaitteella. Katso kohtaa Terän irrotus. Asenna leikkuusärmien teroituksen jälkeen terä, nurmisuojakupu ja teräpultti. Teräsiipien on oltava terän päällä. Kiristä teräpultti momenttiin 115–149 N·m.

1. Käynnistä moottori, laske vasen ja oikea leikkuupöytä alas, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

2. Pyyhi ulommissa leikkuupöydissä oleva sisäkanavan (Kuva 31) kieleke puhtaaksi.



   Kuva 31

   1. Kieleke (sisäkanava – ulompi leikkuupöytä)
   2. Koneen etuosa
   3. Koneen takaosa

3. Irrota leikkuupöydän etuosan ulkosivulla olevat hammastetut laippamutterit, joilla neljä U-pulttia on kiinnitetty (Kuva 32).



   Kuva 32

   1. Hammastettu laippamutteri (sisäsivu)
   2. U-pultti

4. Irrota leikkuupöydän takaosan sisäsivulla olevat hammastetut laippamutterit, joilla neljä U-pulttia on kiinnitetty (Kuva 33).



   Kuva 33

   1. U-pultti
   2. Hammastettu laippamutteri (ulkosivu)

1. Asenna leikkuupöydän välilevyt leikkuupöydän etuosaan kuvan mukaisesti (Kuva 34).

   Note: Työnnä välilevyn pitkän kielekkeen osa hihnasuojuksen alle.

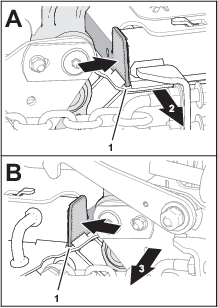

   Kuva 34

   1. Leikkuupöydän välilevy
   2. Sisäkanavan kieleke (ulompi leikkuupöytä)
   3. Hihnasuojus

2. Asenna leikkuupöydän välilevyt leikkuupöydän etuosaan kuvan mukaisesti (Kuva 35).



   Kuva 35

   1. Hihnasuojus
   2. Sisäkanavan kieleke (ulompi leikkuupöytä)
   3. Leikkuupöydän välilevy

   Note: Jos käytät rakotulkkeja, kiinnitä rakotulkki (0,15 mm) teipillä sisäkanavan kielekkeeseen (Kuva 36).

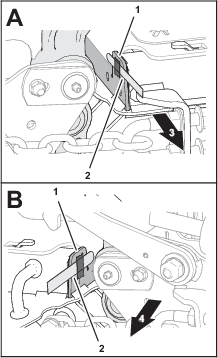

   Kuva 36

   1. Sisäkanavan kieleke
   2. Rakotulkki
   3. Koneen etuosa
   4. Koneen takaosa

3. Käynnistä moottori, nosta vasen ja oikea leikkuupöytä kokonaan ylös, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

1. Kiristä leikkuupöydän etuosan ulkosivulla olevia hammastettuja laippamuttereita, kunnes ketjut ovat kireällä (Kuva 37).

   Note: Varmista, että leikkuupöydän välilevy (tai rakotulkki) koskettaa kääntövartta.

   Important: Varmista, että ylemmät ja alemmat hammastettujen laippamutterien parit säädetään tasaisesti.

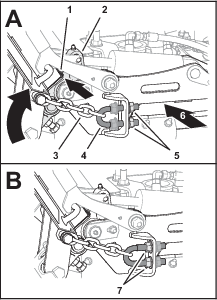

   Kuva 37

   1. Leikkuupöydän välilevy (tai rakotulkki)
   2. Hammastettu laippamutteri (ulkosivu)
   3. Kääntövarsi
   4. Ketju (raja)
   5. U-pultti
   6. Koneen etuosa
   7. Hammastettu laippamutteri (sisäsivu)

2. Kiinnitä sisäsivun hammastetut laippamutterit (Kuva 37) ja kiristä ne momenttiin 103–127 N·m.

3. Kiristä leikkuupöydän takaosan sisäsivulla olevia hammastettuja laippamuttereita, kunnes ketjut ovat kireällä (Kuva 38).

   Note: Varmista, että leikkuupöydän välilevy (tai rakotulkki) koskettaa kääntövartta.

   Important: Varmista, että ylemmät ja alemmat hammastettujen laippamutterien parit säädetään tasaisesti.

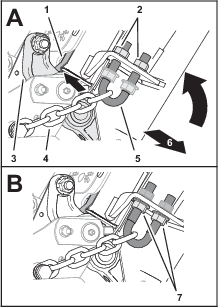

   Kuva 38

   1. Leikkuupöydän välilevy (tai rakotulkki)
   2. Kääntövarsi
   3. Ketju (raja)
   4. U-pultti
   5. Hammastettu laippamutteri (sisäsivu)
   6. Koneen etuosa
   7. Hammastettu laippamutteri (ulkosivu)

4. Kiinnitä ulkosivun hammastetut laippamutterit (Kuva 38) ja kiristä ne momenttiin 103–127 N·m.

5. Käynnistä moottori, laske säädetty leikkuupöytä alas, nosta toinen leikkuupöytä, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

6. Irrota välilevyt tai rakotulkit (Kuva 39).



   Kuva 39

7. Toista vaiheet Välilevyn asennus leikkuupöytään ja Ketjujen kiristys toisen leikkuupöydän kohdalla.
