Skjold med 254 cm bagudkast

• Læs betjeningsvejledningen og andet uddannelsesmateriale omhyggeligt. Bliv fortrolig med betjeningsanordningerne og sikkerhedssymbolerne, samt hvordan udstyret bruges korrekt. Hvis operatøren eller en mekaniker ikke kan læse og forstå det sprog, som vejledningen er skrevet på, er det ejerens ansvar at forklare dette materiale for dem.

• Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.

• Alle operatører og mekanikere bør gennemgå denne uddannelse. Ejeren er ansvarlig for uddannelsen af brugerne

• Lad aldrig børn eller andre, som ikke er uddannede dertil, betjene eller udføre service på udstyret. Vær opmærksom på, at lokale forskrifter kan angive en mindstealder for operatøren.

• Ejeren/brugeren kan forhindre og er ansvarlig for ulykker eller personskader, som måtte ramme personer eller ejendom.

• Bedøm terrænet, så du kan vælge det nødvendige tilbehør og udstyr til korrekt og sikker udførelse af opgaven. Brug kun tilbehør og udstyr, der er godkendt af producenten.

• Vær altid hensigtsmæssigt påklædt. Dette omfatter brug af sikkerhedshjelm, sikkerhedsbriller og høreværn. Langt hår, løsthængende tøj eller smykker kan blive filtret ind i bevægelige dele.

• Inspicer området, hvor maskinen skal benyttes, og fjern alle genstande, f.eks. sten, legetøj og ståltråd, der kan blive slynget ud af maskinen.

• Kontroller, at dødemandsgreb, sikkerhedskontakter og afskærmninger er korrekt påmonteret og fungerer korrekt. Betjen ikke maskinen, medmindre disse fungerer korrekt.

• For at undgå person- eller tingsskade skal du være yderst forsigtig, når du håndterer benzin. Benzin er ekstremt brandfarlig, og dampene er eksplosive.

• Sluk alle cigaretter, cigarer, piber og andre antændingskilder.

• Brug kun en godkendt brændstofbeholder.

• Tag aldrig brændstofdækslet af, og påfyld aldrig brændstof, mens motoren kører.

• Lad motoren køle af før genopfyldning.

• Fyld aldrig brændstof på maskinen indendørs.

• Opbevar aldrig maskinen eller brændstofbeholdere, hvor der er åben ild, gnister eller vågeblus som f.eks på en vandvarmer eller på andre apparater.

• Fyld aldrig beholdere inde i et køretøj eller på en lastbil eller anhænger med plastikforing. Stil altid beholdere på jorden et stykke fra køretøjet, før påfyldning påbegyndes.

• Fjern udstyr fra lastbilen eller anhængeren, og fyld det op igen på jorden. Hvis dette ikke er muligt, skal påfyldningen af udstyret finde sted med en bærbar beholder i stedet for direkte fra brændstofstandereren.

• Spidsen af slangen skal altid være i kontakt med kanten af åbningen i brændstoftanken eller -dunken, indtil påfyldningen er afsluttet. Brug ikke låseenhed for slangespidsen.

• Hvis der kommer brændstof på tøj, skal du skifte tøj øjeblikkeligt.

• Fyld aldrig for meget på brændstoftanken. Sæt brændstofdækslet på igen, og spænd det godt fast.

• Lad aldrig motoren køre på et indelukket område.

• Betjen kun maskinen under gode lysforhold, og hold afstand til huller og steder, der udgør skjulte farer.

• Sørg for, at alle drev er i frigear, samt at parkeringsbremsen er aktiveret, før du starter motoren. Start kun motoren, mens du sidder i førersædet. Spænd altid sikkerhedsselen, når styrtbøjlen er i den hævede position. Spænd ikke sikkerhedsselen, når styrtbøjlen er i den sænkede position.

• Sænk hastigheden, og udvis ekstra forsigtighed på skråninger. Sørg for at køre i den anbefalede retning på skråninger. Grønsværsforholdene kan påvirke maskinens stabilitet. Udvis forsigtighed, når du kører tæt på bratte afsatser.

• Sænk farten, og vær forsigtig, når du vender og ændrer retning på skråninger.

• Hæv aldrig skjoldet, mens knivene kører.

• Betjen aldrig maskinen uden afskærmningerne korrekt påmonteret. Sørg for, at alle sikkerhedskontakter er påmonteret, korrekt justeret og fungerer korrekt.

• Lav ikke om på motorens regulatorindstilling, og kør ikke motoren ved for høj hastighed.

• Stands på en plan flade, sænk klippeenhederne, udkobl drevene, aktiver parkeringsbremsen (hvis en sådan er monteret), og sluk motoren, før du forlader førersædet uanset årsagen.

• Stop udstyret, og efterse knivene, hvis du har ramt en genstand, eller hvis der opstår unormale vibrationer. Foretag de nødvendige udbedringer, før arbejdet genoptages.

• Hold hænder og fødder væk fra klippeenhederne.

• Se bagud og ned for at sikre, at der er fri bane, før du bakker.

• Medtag aldrig passagerer, og hold kæledyr og omkringstående på sikker afstand.

• Sænk farten, og vær forsigtig, når du vender og krydser veje og fortove. Stop knivene, hvis du ikke klipper.

• Betjen ikke plæneklipperen, hvis du er påvirket af alkohol eller medicin.

• Lyn kan forårsage alvorlig personskade eller død. Hvis der observeres lyn eller høres torden i området, må maskinen ikke anvendes. Søg ly.

• Vær forsigtig, når du læsser maskinen på eller af en trailer eller lastbil.

• Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan blokere for udsynet.

• Ved kørsel på offentlig vej skal operatøren tænde advarselsblinkene, hvis sådanne forefindes, undtagen hvis en sådan anvendelse er forbudt ifølge loven.

• Udkobl drevene, sænk klippeenheden, sæt traktionspedalen i neutral position, aktiver parkeringsbremsen, stands motoren og tag nøglen ud af tændingen. Vent, til al bevægelse er standset, før du justerer, rengør eller reparerer udstyret.

• Fjern græs og andet affald fra klippeenhederne, drevene og lydpotten. Lad motoren køle af, før du stiller maskinen til opbevaring, og opbevar den ikke i nærheden af åben ild og motor for at forhindre brand. Tør spildt olie eller brændstof op.

• Lad motoren køle af, før du stiller maskinen til opbevaring, og opbevar den ikke i nærheden af åben ild.

• Luk for brændstoftilførslen under opbevaring og transport. Brændstof må ikke opbevares i nærheden af åben ild eller aftappes inden døre.

• Parker maskinen på en plan overflade. Lad aldrig personer, som ikke er uddannede dertil, udføre service på maskinen.

• Brug om nødvendigt støttebukke til at understøtte komponenter.

• Tag forsigtigt trykket af komponenter, hvori der er oplagret energi.

• Frakobl batteriet, før du foretager reparationer. Frakobl minuspolen først og pluspolen sidst. Tilslut pluspolen først og minuspolen sidst.

• Vær forsigtig, når du efterser knivene. Pak knivene ind eller bær handsker, og vær forsigtig når du efterser dem. Udskift kun knivene. De må aldrig rettes ud eller svejses.

• Hold hænder og fødder væk fra bevægelige dele. Undgå om muligt at foretage justeringer, mens motoren kører.

• Oplad batterierne på et åbent sted med god ventilation, væk fra gnister og åben ild. Træk stikket til opladeren ud af stikkontakten, før den tilsluttes eller frakobles batteriet. Brug beskyttelsesdragt og isoleret værktøj.

• Hold alle dele i god driftsmæssig stand og alle beslag tilspændt. Udskift alle slidte eller beskadigede mærkater.

• Vær forsigtig, når du læsser maskinen på eller af en anhænger eller lastbil.

• Brug ramper i fuld bredde, når maskinen læsses på en trailer eller lastbil.

• Fastgør maskinen med stropper, kæder, kabler eller reb. Både de forreste og bageste stropper bør føres ned og udad fra maskinen.

• Kontroller knivmonteringsboltene hyppigt for at være sikker på, at de er tilspændt i henhold til specifikationen.

• Sørg for, at alle hydraulikrørsforbindelser er fast tilspændte, og at alle hydraulikslanger og -rør er i god stand, før der sættes tryk på systemet.

• Hold kroppen og hænderne væk fra små lækagehuller eller dyser, der sprøjter hydraulikvæske ud under højtryk. Brug papir eller pap, ikke dine hænder, til at finde lækager. Hydraulikvæske, der trænger ud under tryk, kan have tilstrækkelig kraft til at gå gennem huden og forårsage alvorlig personskade.

• Før du afbryder eller påbegynder arbejde på hydrauliksystemet, skal hele trykket tages af systemet ved at stoppe motoren og sænke klippeenhederne ned til jorden.

• Hvis motoren skal køre for at udføre en vedligeholdelsesjustering, skal du holde hænder, fødder, tøj og alle kropsdele væk fra klippeenhederne, redskaber og bevægelige dele. Hold alle personer på afstand.

• Kør ikke motoren ved for høj hastighed ved at ændre på motorens regulatorindstillinger. Få en autoriseret Toro-forhandler til at kontrollere det maksimale motoromdrejningstal med en omdrejningstæller af hensyn til sikker og nøjagtig drift.

• Motoren skal slukkes, før du kontrollerer oliestanden eller hælder olie i krumtaphuset.

• Sørg for, at plæneklipperens brændstoftank er tom, hvis maskinen skal opbevares i mere end 30 dage. Opbevar ikke plæneklipperen i nærheden af åben ild, eller hvor benzindampe kan antændes af en gnist.

• Udfør kun den vedligeholdelse, som er beskrevet i instruktionerne i denne vejledning. Kontakt en autoriseret Toro-forhandler, hvis større reparationer er nødvendige, eller hvis du har brug for anden hjælp.

• Sørg for at bruge originale Toro-reservedele for at beskytte din investering og sikre optimal ydelse fra dit Toro-udstyr. Ad hensyn til driftssikkerhed leverer Toro reservedele, der opfylder de nøjagtige tekniske specifikationer for vores udstyr. Originale Toro-dele – kvalitet du kan stole på.

Midterskjoldets klippehøjde justeres ved at sætte stopstifterne i forskellige huller.

1. Mens motoren er i gang, trykkes der bagud på plæneklipperens løftekontakt, indtil plæneklipperen er hævet helt. Slip derefter kontakten straks.

2. Juster ved at dreje stopstiften, indtil tappen på den er ud for hakkene i hullerne i beslaget til justering af klippehøjden, og afmonter den (Figur 4).



   Figur 4

   1. Stopstift

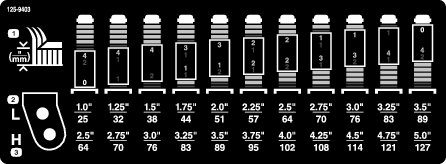

3. Vælg det hul i klippehøjdebeslaget, som svarer til den ønskede klippehøjde, isæt stiften, og drej den nedad for at låse den fast (Figur 4).

   Note: Der er fire rækker hulpositioner (Figur 4). Den øverste række giver den klippehøjde, der er anført over stiften. Den anden række fra oven giver den højde, der er anført, plus 6 mm. Den tredje række fra oven giver den højde, der er anført, plus 12 mm. Den nederste række giver den højde, der er anført, plus 18 mm. Til positionen på 127 cm er der kun ét hul, og det sidder i anden række. Her lægges der ikke 6 mm til positionen på 127 mm.

4. Juster antiskalperingsrullerne og gliderne efter behov.

Vingeskjoldenes klippehøjde opnås ved at placere styrehjulsakslerne i styrehjulsgaflernes øverste eller nederste huller, tilføje eller fjerne et lige antal afstandsbøsninger fra styrehjulsgaflerne og fastgøre klippehøjdekraven i de ønskede huller i klippehøjdestangen.

1. Start motoren, og løft klippeenheden fra jorden, så klippehøjden kan ændres. Stands motoren, og tag nøglen ud, når klippeenheden er hævet.

2. Anbring styrehjulsakslerne i de samme huller i begge styrehjulsgafler. Se Figur 5 for at bestemme de korrekte huller til indstillingen.



   Figur 5

   1. Strammehætte
   2. Afstandsklodser
   3. Afstandsstykker
   4. Akselmonteringshuller
   5. Styrehjul

   Note: Når der arbejdes med en klippehøjde på 64 mm eller højere, skal akselbolten sættes i nederste hul på styrehjulsgaflen for at forhindre ophobning af græs mellem hjulet og gaflen. Når der arbejdes med klippehøjder, som er lavere end 64 mm, og der konstateres ophobning af græs, skal maskinen køres baglæns for at trække græsafklippet væk fra området ved hjulet/gaflen.

3. Fjern strammehætten fra spindelakslen (Figur 5), og lad spindlen glide ud af styrehjulsarmen. Sæt de to afstandsstykker (⅛") på spindelakslen, som de sad oprindeligt. Disse afstandsstykker skal opnå et vandret plan på tværs af hele bredden af klippeenhederne. Sæt det passende antal 13 mm afstandsbøsninger på spindelakslen for at opnå den ønskede klippehøjde, og sæt dernæst spændeskiven på akslen.

   Note: Når der benyttes en klippehøjde på 25 mm, 38 mm eller lejlighedsvist på 51 mm, skal gliderne og rullen flyttes til de højeste huller.

4. Justeringen bevares ved hjælp af strammehætten.

Klippeenhedernes hældning er forskellen i klippehøjde fra den forreste del af skæreknivniveauet til den bageste del af skæreknivniveauet. Toro anbefaler en knivhældning på 8 til 11 mm. Det betyder, at bagkanten af knivens skæreplan er 8 til 11 mm højere end forkanten.

1. Placer maskinen på en plan flade på værkstedets gulv.

2. Indstil plæneklipperen til den ønskede klippehøjde, flyt gashåndtaget til positionen Langsom, stop motoren, aktiver parkeringsbremsen, og tag tændingsnøglen ud.

3. Drej den midterste skærekniv, så den peger lige fremad.

4. Mål med en kort lineal afstanden fra gulvet og op til den forreste spids af skærekniven.

5. Drej skærekniven, så knivspidsen peger bagud, og mål afstanden fra gulvet og op til knivspidsen bagest på plæneklipperen.

6. Træk det forreste mål fra det bageste mål for at beregne skæreknivens hældning.

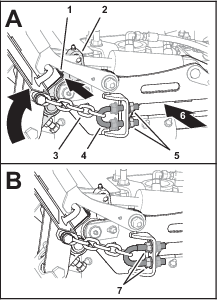

7. Hæv plæneklipperens bagende ved at justere bøjleskruekontramøtrikkerne (Figur 8), der fastgør de bageste skjoldkæder (Figur 9) til plæneklipperens skjold, så knivhældningen indstilles til 8 til 11 mm.



   Figur 8

   1. Bøjleskrue
   2. Kontramøtrik


   Figur 9

   1. Venstre bageste løftekæde
   2. Højre bageste løftekæde

Hvis klipningen er ujævn på tværs af plæneklipperens skårbredde, skal denne fejl rettes på følgende måde:

1. Placer maskinen på en plan flade på værkstedets gulv.

2. Indstil klippeenheden til den ønskede klippehøjde, flyt gashåndtaget til positionen Langsom, stop motoren, aktiver parkeringsbremsen, og tag tændingsnøglen ud.

3. Kontroller og juster trykket i de forreste og bageste traktordæk. Se betjeningsvejledningen til traktionsenheden.

4. Kontroller, om der er bøjede skæreknive

5. Fjern dækslerne på klippeenhedernes overside.

6. Drej skærekniven på hver spindel, indtil enderne vender henholdsvis fremad og bagud.

7. Mål afstanden fra gulvet og op til den forreste spids af skæret.

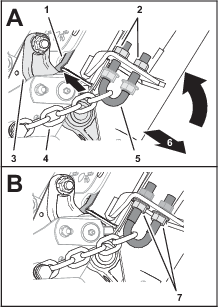

8. Juster kontramøtrikkerne, der fastgør skjoldets kæder til plæneklipperskjoldet, indtil plæneklipperskjoldet er i vater (Figur 9).

For at opnå adgang til eller fra operatørområdet, når vingeskjoldene er sammenfoldet, skal styrehjulsarmens lås (Figur 10) udløses, og styrehjulsarmen skal drejes væk fra traktionsenheden.

Figur 10

1. Styrehjulsarmens lås

Important: Sørg for at dreje styrehjulsarmen tilbage til maskinen, før du klipper græs.

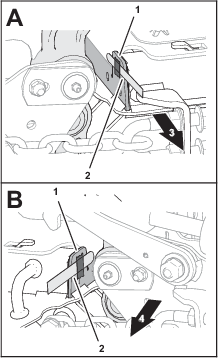

Før transport af maskinen skal vingeskjoldene hæves, og deres transportlåse (Figur 11) skal fastgøres.

Figur 11

1. Vingeskjoldenes transportlåse

For at kunne opretholde tilstrækkelig kraft til både maskine og klippeskjold, mens du klipper græs, skal du lade motoren køre med gashåndtaget i hurtig position og afpasse kørehastigheden efter forholdene. En god regel at følge er: Sænk kørehastigheden, når belastningen på skæreknivene øges, og øg kørehastigheden, når belastningen på skæreknivene mindskes.

Skift klipperetning, så du undgår at lave hjulspor i plænen med tiden. Dette medvirker også til at sprede det afklippede græs, hvilket øger nedbrydningen og gødningseffekten.

Klippekvaliteten kan forbedres ved at køre langsommere.

Fjern ca. 25 mm eller højst ⅓ af græsstrået, når du klipper. I usædvanligt frodigt og tæt græs kan det muligvis være nødvendigt at sænke den fremadgående hastighed og/eller sætte klippehøjdeindstillingen et niveau højere op.

Hvis græsset får lov til at vokse lidt længere end normalt, eller hvis græsset er meget vådt, skal klippehøjden forøges i forhold til den normale højde, hvorefter græsset skal slås ved denne indstilling. Slå derefter græsset igen ved den lavere, normale indstilling.

Fjern afklippet græs og snavs fra undersiden af plæneklipperen efter hver anvendelse. Hvis græs og snavs ophober sig i plæneklipperen, bliver kvaliteten af græsslåningen utilfredsstillende med tiden.

Mindsk brandfaren ved at holde motoren, lydpotten, batterirummet, parkeringsbremsen, klippeenhederne og brændstofopbevaringsrummet fri for græs, blade eller for meget fedt. Tør spildt olie eller brændstof op.

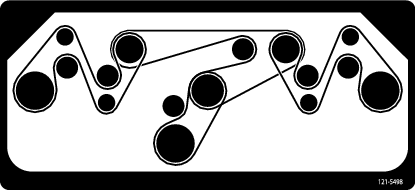

Brug trykluft eller en løvblæser til at rengøre drivremsområdet. Sørg for at montere afmonterede afskærmninger eller dæksler, når rengøringen er fuldført.

Hold skæreknivene skarpe gennem hele græsslåningssæsonen, da en skarp skærekniv skærer græsset rent af uden at rive det over eller få det til at flosse. Hvis græsset rives over eller flosser, bliver spidserne brune, hvilket hæmmer væksten og øger risikoen for sygdom. Kontroller skæreknivenes skarphed dagligt, og kontroller, om de er slidte eller beskadigede. Slib skæreknivene efter behov. Hvis en kniv er beskadiget eller slidt, skal den udskiftes med det samme med en original Toro-kniv. Se Serviceeftersyn af skæreknivene.

1. Placer maskinen og klippeenheden på en plan flade.

2. Sænk plæneklipperskjoldet til en klippehøjdeposition på 2,5 cm.

3. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

4. Sæt gashåndtaget i Langsom-positionen, stop motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du stiger af.

5. Løft fodstøtten, så du kan se plæneklipperskjoldets overside.

6. Fjern målepinden/påfyldningsproppen, der sidder oven på gearkassen (Figur 20), og kontroller, at oliestanden står mellem mærkerne på målepinden.



   Figur 20

   1. Påfyldningsprop og målepind
   2. Aftapningsplacering

7. Hvis oliestanden er lav, skal du påfylde så megen olie, at oliestanden kommer op mellem mærkerne på målepinden.

   Note: Pas på ikke at påfylde for meget i gearkassen, da dette kan beskadige den.

1. Placer maskinen og klippeenheden på en plan flade.

2. Sænk plæneklipperskjoldet til en klippehøjdeposition på 2,5 cm.

3. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

4. Sæt gashåndtaget i Langsom-positionen, stop motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du stiger af.

5. Løft fodstøtten, så du kan se plæneklipperskjoldets overside.

6. Fjern målepinden/påfyldningsproppen, der sidder oven på gearkassen (Figur 20).

7. Sæt et aftapningskar under aftapningsproppen, som er placeret forrest under gearkassen, og skru aftapningsproppen af, så olien kan løbe ud i aftapningskarret.

8. Skru aftapningsproppen i igen.

9. Påfyld så megen olie, ca. 414 ml, at oliestanden kommer op mellem mærkerne på målepinden.

   Note: Pas på ikke at påfylde for meget i gearkassen, da dette kan beskadige den.

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i Langsom-positionen, stop motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du stiger af.

1. Efterse skærekanterne (Figur 24). Hvis kanterne ikke er skarpe, eller hvis de har hakker, skal skæreknivene afmonteres og slibes. Se Slibning af knivene.

2. Efterse skæreknivene, især sejlområdet (Figur 24). Hvis skærekniven er beskadiget eller slidt, eller hvis der er antydning af en revne i dette område (Figur 24), skal du straks montere en ny skærekniv.

   Fare

   Hvis du lader skærekniven blive slidt, vil der danne sig en slids mellem den buede og den flade del af skærekniven. Før eller siden kan et stykke af skærekniven knække af og blive slynget ud fra husets underside, hvilket muligvis kan medføre alvorlig personskade eller dødsfald for dig eller omkringstående personer.

   • Efterse jævnligt kniven for slid og skader.

   • Forsøg aldrig at rette en bøjet kniv ud eller at svejse en knækket eller revnet kniv.

   • Udskift en slidt eller beskadiget kniv.



   Figur 24

   1. Skærekant
   2. Sejlområde
   3. Antydning af slitage/revne
   4. Revne

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i Langsom-positionen, stop motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du stiger af.

3. Drej skæreknivene, indtil enderne vender fremad og bagud (Figur 25).



   Figur 25

   1. Position A
   2. Mål her fra skærekniv til hård overflade

4. Mål fra en plan overflade til skærekanten, position A, på knivene(Figur 25). Noter dette mål.

5. Drej de modsatte ender af skæreknivene fremad.

6. Mål fra en plan overflade til knivenes skærekant ved samme position som i trin 3 ovenfor. Forskellen mellem målene fra trin 3 og 4 må ikke overstige 3 mm. Hvis dette mål overskrider 3 mm, er kniven bøjet og skal udskiftes. Se Afmontering af skæreknivene og Montering af skæreknivene.

   Advarsel

   En bøjet eller beskadiget kniv kan gå i stykker og skade dig eller omkringstående alvorligt eller endda medføre døden.

   • Udskift altid en bøjet eller beskadiget kniv med en ny kniv.

   • Fil eller lav ikke skarpe hakker i knivenes kanter eller flader.

Kniven skal udskiftes, hvis den rammer en fast genstand, eller hvis den er ude af balance eller bøjet. Brug kun originale Toro-knive for at sikre optimal ydelse og sikker overensstemmelse med maskinen. Brug af knive fremstillet af andre producenter kan medføre, at maskinen ikke er i overensstemmelse med sikkerhedsstandarderne.

1. Hold på skæreknivens ende med en klud eller en tyk handske.

2. Fjern skæreknivsbolten, antiskalperingspladen og skærekniven fra spindelakslen (Figur 28).

1. Slib skæret i begge ender af skærekniven (Figur 26).

   Note: Bevar den oprindelige vinkel. Skærekniven bevarer balancen, hvis der fjernes den samme mængde materiale på begge skærekanter.



   Figur 26

   1. Slib i den oprindelige vinkel

2. Kontroller knivens balance ved at placere den på en afbalanceringsenhed (Figur 27).

   Note: Hvis skærekniven forbliver i en vandret position, er skærekniven afbalanceret og kan benyttes. Hvis skærekniven ikke er afbalanceret, skal der slibes lidt mere metal af enden af sejlområdet (Figur 28). Gentag denne procedure, indtil skærekniven er afbalanceret.



   Figur 27

   1. Skærekniv
   2. Afbalanceringsenhed

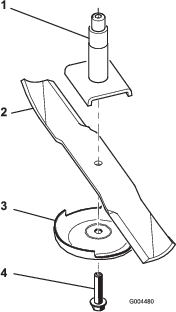

   Figur 28

   1. Spindel
   2. Knivens sejl
   3. Antiskalperingsplade
   4. Skæreknivsbolt

Note: De 2 vingeskjoldsskæreknive er ikke de samme som de 3 midterskæreknive.

1. Monter skærekniven på spindelakslen (Figur 28).

   Important: Den buede del af skærekniven skal pege opad mod indersiden af plæneklipperen for at sikre en god klipning.

2. Monter antiskalperingspladen og knivbolten (Figur 28).

3. Tilspænd skæreknivsbolten med et moment på 115 til 150 Nm.

1. Tænd motoren, sænk venstre og højre skjold, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

2. Rengør den indre kanals tap ved de udvendige skjolde (Figur 29).



   Figur 29

   1. Tap (indre kanal – udvendigt skjold)
   2. Maskinens forende
   3. Maskinens bagside

3. Løsn de udvendige takkede flangemøtrikker, der fastgør de 4 bøjleskruer, på forsiden af skjoldet (Figur 30).



   Figur 30

   1. Takket flangemøtrik (indvendig)
   2. Bøjleskrue

4. Løsn de indvendige takkede flangemøtrikker, der fastgør de 4 bøjleskruer, på bagsiden af skjoldet (Figur 31).



   Figur 31

   1. Bøjleskrue
   2. Takket flangemøtrik (udvendig)

1. Monter skjoldafstandsstykkerne på forsiden af skjoldet som vist i Figur 32.

   Note: Indsæt delen af afstandsstykket med den lange tap under remskærmen.



   Figur 32

   1. Skjoldafstandsstykke
   2. Den indre kanals tap (udvendigt skjold)
   3. Remskærm

2. Monter skjoldafstandsstykkerne på forsiden af skjoldet som vist i Figur 33.



   Figur 33

   1. Remskærm
   2. Den indre kanals tap (udvendigt skjold)
   3. Skjoldafstandsstykke

   Note: Hvis du anvender søgelærer, skal du bruge et stykke tape til at fastgøre en søgelære på 0,15 mm til den indre kanals tap (Figur 34).



   Figur 34

   1. Den indre kanals tap
   2. Søgelære
   3. Maskinens forende
   4. Maskinens bagside

3. Tænd motoren, hæv venstre og højre skjold helt, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

1. Tilspænd de udvendige takkede flangemøtrikker på forsiden af skjoldet, indtil kæderne er stramme (Figur 35).

   Note: Sørg for, at skjoldafstandsstykket (eller søgelæren) berører drejeleddet.

   Important: Sørg for, at de øvre og nedre par takkede flangemøtrikker justeres ensartet.



   Figur 35

   1. Skjoldafstandsstykke (eller søgelære)
   2. Takket flangemøtrik (udvendig)
   3. Drejeled
   4. Kæde (begrænsning)
   5. Bøjleskrue
   6. Maskinens forende
   7. Takket flangemøtrik (indvendig)

2. Skru de indvendige takkede flangemøtrikker på (Figur 35), og tilspænd dem med et moment på 103 til 127 Nm.

3. Tilspænd de indvendige takkede flangemøtrikker på bagsiden af skjoldet, indtil kæderne er stramme (Figur 36).

   Note: Sørg for, at skjoldafstandsstykket (eller søgelæren) berører drejeleddet.

   Important: Sørg for, at de øvre og nedre par takkede flangemøtrikker justeres ensartet.



   Figur 36

   1. Skjoldafstandsstykke (eller søgelære)
   2. Drejeled
   3. Kæde (begrænsning)
   4. Bøjleskrue
   5. Takket flangemøtrik (indvendig)
   6. Maskinens forende
   7. Takket flangemøtrik (udvendig)

4. Skru de udvendige takkede flangemøtrikker på (Figur 36), og tilspænd dem med et moment på 103 til 127 Nm.

5. Tænd motoren, sænk det justerede skjold, hæv det andet skjold, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

6. Fjern afstandsstykkerne eller søgelærerne (Figur 37).



   Figur 37

7. Gentag trinene i Montering af afstandsstykket på skjoldet og Tilspænding af kæderne for det andet plæneklipperskjold.
