Heckauswurfmähwerk (254 cm)

• Lesen Sie die Bedienungsanleitung und weiteres Schulungsmaterial gründlich durch. Machen Sie sich mit den Bedienelementen, Sicherheitsschildern und der korrekten Anwendung des Geräts vertraut. Wenn der Benutzer oder Mechaniker nicht die für diese Anleitung verwendete Sprache versteht, muss der Besitzer dieses Material erläutern.

• Machen Sie sich mit dem sicheren Einsatz des Geräts, der Bedienelemente und den Sicherheitszeichen vertraut.

• Alle Bediener und Mechaniker müssen geschult sein. Der Besitzer ist für die Schulung der Benutzer verantwortlich

• Kinder oder nicht geschulte Personen sollten das Gerät nie verwenden oder warten. Örtliche Vorschriften schränken u. U. das Mindestalter von Bedienern ein.

• Der Besitzer bzw. Benutzer ist für Unfälle oder Verletzungen von Dritten sowie Sachschäden verantwortlich und kann diese verhindern.

• Begutachten Sie das Gelände, um die notwendigen Anbaugeräte und das Zubehör zu bestimmen, die zur korrekten und sicheren Durchführung der Arbeit erforderlich sind. Verwenden Sie nur vom Hersteller zugelassenes Zubehör und Anbaugeräte.

• Tragen Sie geeignete Kleidung, u. a. einen Schutzhelm, eine Schutzbrille und einen Gehörschutz. Langes Haar, lose Kleidungsstücke oder Schmuck können sich in beweglichen Teilen der Maschine verfangen.

• Untersuchen Sie den Arbeitsbereich der Maschine gründlich und entfernen Sie alle Gegenstände, wie z. B. Steine, Spielzeug und Draht, die von der Maschine aufgeworfen werden könnten.

• Prüfen Sie, ob die erforderlichen Sitzkontaktschalter, Sicherheitsschalter und Schutzbleche vorhanden sind und einwandfrei funktionieren. Nehmen Sie die Maschine nur in Betrieb, wenn diese richtig funktionieren.

• Passen Sie beim Umgang mit Kraftstoff besonders auf, um Körperverletzungen oder Sachschäden zu vermeiden. Benzin ist extrem leicht entflammbar und Benzindämpfe sind hochexplosiv.

• Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstigen Zündquellen.

• Verwenden Sie nur einen vorschriftsmäßigen Kraftstoffkanister.

• Nehmen Sie den Tankdeckel nie bei laufendem Motor ab und betanken Sie nicht bei laufendem Motor.

• Lassen Sie vor dem Betanken den Motor abkühlen.

• Betanken Sie die Maschine nie in geschlossenen Räumen.

• Lagern Sie die Maschine oder den Kraftstoffkanister nie an Orten mit offener Flamme, Funken oder Zündflamme, z. B. Warmwasserbereiter, oder andere Geräte.

• Füllen Sie den Kanister nie im Fahrzeug oder auf der Ladepritsche eines Pritschenwagens oder Anhängers mit einer Verkleidung aus Kunststoff. Stellen Sie die Benzinkanister vor dem Auffüllen immer vom Fahrzeug entfernt auf den Boden.

• Nehmen Sie Geräte vom Pritschenwagen oder Anhänger und tanken Sie sie auf dem Boden auf. Falls das nicht möglich ist, betanken Sie solche Geräte mit einem tragbaren Kanister und an einer Zapfsäule.

• Sie müssen das Mundstück immer in Kontakt mit dem Rand des Kraftstofftanks bzw. der Kanisteröffnung halten, bis der Tankvorgang abgeschlossen ist. Verwenden Sie nicht ein Mundstück-Öffnungsgerät.

• Wenn Sie Kraftstoff auf die Kleidung verspritzen, wechseln Sie sofort die Kleidung.

• Füllen Sie den Kraftstofftank nie zu voll. Setzen Sie den Tankdeckel auf und schrauben Sie ihn richtig fest.

• Lassen Sie den Motor nie in einem geschlossenen Raum laufen.

• Setzen Sie die Maschine nur bei guten Sichtverhältnissen, entfernt von Löchern oder verborgenen Gefahren ein.

• Stellen Sie sicher, dass alle Antriebe im Leerlauf sind, und dass die Feststellbremse vor dem Anlassen des Motors aktiviert ist. Starten Sie den Motor nur vom Fahrersitz aus. Legen Sie immer den Sicherheitsgurt an, wenn der Überrollschutz aufgerichtet ist. Legen Sie bei abgesenktem Überrollschutz keinen Sicherheitsgurt an.

• Fahren Sie an Hanglagen langsamer und mit erhöhter Vorsicht. Stellen Sie sicher, dass Sie Hänge in der empfohlenen Richtung befahren. Der Zustand der Rasenflächen kann sich auf die Stabilität der Maschine auswirken. Seien Sie vorsichtig, wenn Sie in der Nähe von Gräben arbeiten.

• Verlangsamen Sie die Geschwindigkeit und passen Sie beim Wenden und bei Richtungsänderungen an Hanglagen auf.

• Heben Sie das Mähwerk nie bei laufenden Messern an.

• Setzen Sie die Maschine nur ein, wenn alle Schutzbleche fest montiert sind. Stellen Sie sicher, dass alle Sicherheitsschalter montiert, richtig eingestellt und funktionsfähig sind.

• Verändern Sie nie die Einstellung des Motorfliehkraftreglers, und überdrehen Sie niemals den Motor.

• Stellen Sie die Maschine auf einer ebenen Fläche ab, senken Sie die Mähwerke ab, kuppeln Sie alle Antriebe aus, aktivieren Sie die Feststellbremse (wo vorhanden) und stellen Sie den Motor ab, bevor Sie den Fahrersitz aus irgendeinem Grunde verlassen.

• Stellen Sie die Maschine ab und prüfen Sie die Messer, wenn Sie mit einem Gegenstand kollidiert sind oder ungewöhnliche Vibrationen feststellen. Führen Sie die erforderlichen Reparaturarbeiten aus, bevor Sie die Maschine erneut einsetzen.

• Berühren Sie die Schneideinheiten nicht mit den Händen und Füßen.

• Schauen Sie hinter sich und nach unten, um vor dem Rückwärtsfahren sicherzustellen, dass der Weg frei ist.

• Nehmen Sie Passagiere mit und halten Sie Haustiere und Unbeteiligte fern.

• Fahren Sie beim Wenden und beim Überqueren von Straßen und Gehsteigen vorsichtig und langsam. Stellen Sie die Messer ab, wenn Sie nicht mähen.

• Setzen Sie den Rasenmäher nie unter Alkohol- oder Drogeneinfluss ein.

• Blitzschlag kann zu schweren oder tödlichen Verletzungen führen. Setzen Sie die Maschine nicht ein, wenn Sie Blitze sehen oder Donner hören, und gehen Sie an eine geschützte Stelle.

• Gehen Sie beim Laden und Abladen der Maschine auf einen/von einem Anhänger oder Pritschenwagen vorsichtig vor.

• Seien Sie vorsichtig, wenn Sie sich nicht gut einsehbaren Biegungen, Sträuchern, Bäumen und anderen Objekten nähern, die Ihre Sicht behindern können.

• Beim Befahren öffentlicher Straßen muss der Fahrer die Warnblinkanlage einschalten, es sei denn, dies ist gesetzlich verboten.

• Kuppeln Sie alle Antriebe aus, senken die Mähwerke ab, stellen das Fahrpedal auf Neutral, aktivieren die Feststellbremse und ziehen Sie den Zündschlüssel ab. Lassen Sie vor dem Einstellen, Reinigen oder Reparieren alle beweglichen Teile zum Stillstand kommen.

• Entfernen Sie Gras und Rückstände von den Mähwerken, den Antrieben und dem Auspuff Lassen Sie den Motor abkühlen, bevor Sie die Maschine einlagern. Lagern Sie die Maschine nicht in der Nähe von Funken und Motoren auf, um die Brandgefahr zu verringern. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine einlagern. Lagern Sie die Maschine nicht in der Nähe von offenem Feuer ein.

• Schließen Sie den Kraftstoffhahn, bevor Sie die Maschine einlagern oder transportieren. Lagern Sie Kraftstoff nicht in der Nähe von offenem Feuer. Lassen Sie Kraftstoff auch nie in geschlossenen Räumen ab.

• Stellen Sie die Maschine auf eine ebene Fläche. Die Maschine sollte nie von ungeschulten Personen gewartet werden.

• Stützen Sie die Maschine bei Bedarf auf Achsständern ab.

• Lassen Sie den Druck aus Maschinenteilen mit gespeicherter Energie vorsichtig ab.

• Klemmen Sie vor dem Durchführen irgendwelcher Reparaturen die Batterie ab. Klemmen Sie immer zuerst den Minuspol und dann den Pluspol ab. Schließen Sie immer zuerst den Pluspol und dann den Minuspol wieder an.

• Gehen Sie bei der Kontrolle der Messer vorsichtig vor. Wickeln Sie die Messer in einen Lappen ein oder tragen Handschuhe; gehen Sie bei ihrer Wartung mit besonderer Vorsicht vor. Messer müssen ausgewechselt werden. Sie dürfen nicht zurechtgebogen oder geschweißt werden.

• Halten Sie Ihre Hände und Füße von beweglichen Teilen fern. Bei laufendem Motor sollten keine Einstellungsarbeiten vorgenommen werden.

• Laden Sie Batterien an einem freien, gut belüfteten Ort, abseits von Funken und offenem Feuer. Ziehen Sie vor dem An- oder Abklemmen der Batterie den Netzstecker des Ladegeräts ab. Tragen Sie Schutzkleidung und verwenden Sie isoliertes Werkzeug.

• Alle Teile müssen sich in gutem Zustand befinden, und alle Befestigungsteile müssen festgezogen sein. Tauschen Sie abgenutzte oder beschädigte Aufkleber aus.

• Gehen Sie beim Laden und Abladen der Maschine auf einen/von einem Anhänger oder Pritschenwagen vorsichtig vor.

• Laden Sie Maschinen mit Rampen, die über die ganze Breite gehen, auf einen Anhänger oder Pritschenwagen.

• Vergurten Sie die Maschine sicher mit Riemen, Ketten, Kabeln oder Seilen. Die vorderen und hinteren Gurte sollten nach unten und außerhalb der Maschine verlaufen

• Prüfen Sie die Befestigungsschrauben des Messers regelmäßig, um deren vorschriftsmäßiges Drehmoment sicherzustellen.

• Stellen Sie sicher, dass alle hydraulischen Anschlüsse fest angezogen sind, und dass sich alle hydraulischen Schläuche und Leitungen in einwandfreiem Zustand befinden, bevor Sie die Anlage unter Druck stellen.

• Halten Sie Ihren Körper und Ihre Hände von Nadellöchern und Düsen fern, aus denen Hydrauliköl unter hohem Druck ausgestoßen wird. Verwenden Sie zum Ausfindigmachen von undichten Stellen Pappe oder Papier und niemals Ihre Hände. Unter Druck austretendes Hydrauliköl kann unter die Haut dringen und schwere Verletzungen verursachen.

• Entspannen Sie vor dem Abtrennen hydraulischer Anschlüsse oder dem Durchführen von Arbeiten an der Hydraulikanlage immer das System, indem Sie den Motor abstellen und die Mähwerke auf den Boden absenken.

• Wenn der Motor zum Durchführen von Wartungseinstellungen laufen muss, berühren Sie die Schneideinheiten, die Anbaugeräte und alle beweglichen Teile nicht mit den Händen, Füßen und Kleidungsstücken sowie allen anderen Körperteilen. Halten Sie Unbeteiligte von der Maschine fern.

• Verändern Sie die Einstellungen des Drehzahlreglers nicht, weil der Motor dadurch überdrehen kann. Lassen Sie, um die Sicherheit und Genauigkeit zu gewährleisten, die maximale Motordrehzahl mit einem Drehzahlmesser von Ihrem Toro Vertragshändler prüfen.

• Der Motor muss vor dem Prüfen des Ölstands oder Auffüllen des Kurbelgehäuses mit Öl abgestellt werden.

• Wenn Sie die Maschine länger als 30 Tage einlagern, muss der Kraftstofftank leer sein. Stellen Sie den Kraftstofftank nicht in die Nähe einer offenen Flamme oder an Stellen, an denen sich Benzindämpfe durch einen Funken entzünden könnten.

• Führen Sie nur die in dieser Anleitung beschriebenen Wartungsarbeiten durch. Wenden Sie sich bitte an Ihren Toro Vertragshändler, falls größere Reparaturen erforderlich werden sollten oder Sie praktische Unterstützung benötigen.

• Verlassen Sie sich auf Toro Originalersatzteile, um Ihre Investition am besten zu schützen und die optimale Leistung Ihres Toro Gerätes nicht zu beeinträchtigen. Hinsichtlich Zuverlässigkeit liefert Toro Ersatzteile, die den Konstruktionsangaben Ihres Geräts genau entsprechen. Bestehen Sie für sorglosen Einsatz auf Toro Originalersatzteile.

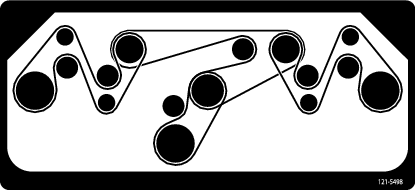

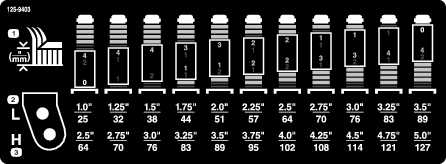

Die Schnitthöhe am mittleren Mähwerk wird durch Versetzen des Anschlagstifts in ein anderes Loch eingestellt.

1. Ziehen Sie den Mähwerkhubhebel bei laufendem Motor zurück, bis das Mähwerk ganz angehoben ist, und lassen Sie den Hebel sofort los.

2. Drehen Sie zum Einstellen den Anschlagsstift so lange, bis die Linien am Spannstift mit den Schlitzen in den Löchern in der Schnitthöhenhalterung ausgerichtet sind. Nehmen Sie ihn dann ab (Bild 4).



   Bild 4

   1. Anschlagstift

3. Wählen Sie ein Loch in der Schnitthöhenhalterung, das der gewünschten Schnitthöhe entspricht, stecken Sie den Stift ein und drehen Sie ihn nach unten, um ihn zu arretieren (Bild 4).

   Note: Es gibt vier Reihen der Lochpositionen (Bild 4). Die oberste Reihe ergibt die Schnitthöhe, die über dem Stift steht. Die zweite Reihe ergibt die Schnitthöhe plus 6 mm. Die dritte Reihe ergibt die Schnitthöhe plus 12 mm. Die unterste Reihe ergibt die Schnitthöhe plus 18 mm. Für die Stellung von 127 mm gibt es nur ein Loch, das in der zweiten Reihe ist. Mit diesem Loch werden nicht 6 mm den 127 mm hinzugefügt.

4. Stellen Sie die Antiskalpierrollen und Kufen nach Bedarf ein.

Die Schnitthöhe an den Seitmähwerken wird durch Einsetzen der Laufradachsen in die oberen oder unteren Löcher der Laufradgabel eingestellt. Legen Sie eine gleiche Anzahl von Distanzstücken auf die Laufradgabeln oder entfernen Sie sie. Befestigen Sie dann die Schnitthöhenmanschette in den gewünschten Löchern in der Schnitthöhenstange.

1. Lassen Sie den Motor an und heben Sie das Mähwerk an, sodass die Schnitthöhe eingestellt werden kann. Stellen Sie, wenn Sie das Mähwerk angehoben haben, den Motor ab und ziehen den Schlüssel ab.

2. Stecken Sie die Laufradachsen in beiden Laufradgabeln in die gleichen Löcher. Ermitteln Sie die richtigen Löcher für die Einstellung mit Bild 5.



   Bild 5

   1. Spannkappe
   2. Distanzstücke
   3. Beilagscheiben
   4. Achsbefestigungslöcher
   5. Laufrad

   Note: Wenn Sie mit einer Schnitthöhe von 64 mm oder höher arbeiten, muss der Achsenbolzen im unteren Loch der Laufradgabel eingesetzt werden, um eine Grasansammlung zwischen dem Rad und der Gabel zu vermeiden. Wenn Sie mit einer Schnitthöhe von 64 mm oder niedriger arbeiten und eine Grasansammlung feststellen, ändern Sie die Maschinenrichtung und ziehen Sie Schnittgut aus dem Rad- bzw. Gabelbereich.

3. Entfernen Sie die Spannkappe von der Spindelwelle (Bild 5) und ziehen die Spindel aus dem Laufradarm heraus. Ziehen Sie zwei Beilagscheiben so auf die Spindelwelle, wie sie ursprünglich montiert waren. Diese Beilagscheiben sind erforderlich, um alle Mähwerke über die Breite auf ein Niveau zu bringen. Schieben Sie die erforderliche Anzahl von Distanzstücken (1/2") auf die Spindelwelle, um die gewünschte Höhe zu erhalten; schieben Sie dann die Scheibe auf die Welle.

   Note: Versetzen Sie die Kufen und Rollen in die höchsten Löcher, wenn Sie eine Schnitthöhe von 25 mm, 38 mm oder gelegentlich 51 mm benutzen.

4. Arretieren Sie die Einstellung mit der Spannkappe.

Die Mähwerkneigung ist der Unterschied der Schnitthöhe von der Vorderseite des Messers bis zur Rückseite. Toro empfiehlt eine Messerneigung von 8 mm bis 11 mm. Das heißt, das Messer steht hinten 8 mm bis 11 mm höher als vorne.

1. Stellen Sie die Maschine auf eine ebene Fläche der Werkstatt.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein und den Gashebel in die Langsam-Stellung; stellen Sie den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

3. Drehen Sie das mittlere Messer so, dass es geradeaus weist.

4. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze des Messers mit einem kurzen Lineal.

5. Drehen Sie dieselbe Messerspitze nach hinten und messen Sie hinten am Mähwerk den Abstand zwischen dem Boden und der Messerspitze.

6. Ziehen Sie den Wert für vorne vom Wert für hinten ab, um die Messerneigung zu berechnen.

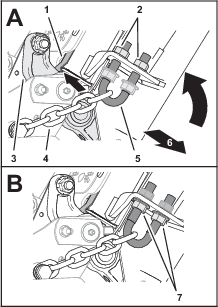

7. Stellen Sie die U-Bügel-Klemmmuttern (Bild 8) ein, mit denen die hinteren Mähwerkketten (Bild 9) am Mähwerk befestigt sind, um das Mähwerk hinten anzuheben, sodass die Messerneigung auf 8 mm bis 11 mm eingestellt ist.



   Bild 8

   1. U-Bügel
   2. Klemmmutter


   Bild 9

   1. Linke hintere Hubkette
   2. Rechte hintere Hubkette

Wenn der Schnitt über die Schnittbreite ungleichmäßig ist, berichtigen Sie dies folgendermaßen:

1. Stellen Sie die Maschine auf eine ebene Fläche der Werkstatt.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein, Sie den Gashebel in die Langsam-Stellung, stellen Sie den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

3. Prüfen und stellen Sie den Druck der Vorder- und Hinterreifen am Traktor ein, siehe Bedienungsanleitung der Zugmaschine.

4. Prüfen auf verbogene Schnittmesser

5. Entfernen Sie die Abdeckungen von der Oberseite der Mähwerke.

6. Drehen Sie die Schnittmesser jeder Spindel, bis die Enden nach vorne und hinten gerichtet sind.

7. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante.

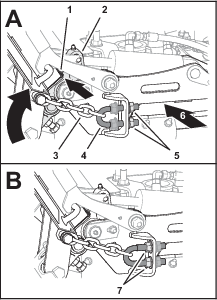

8. Stellen Sie die Klemmmuttern ein, mit denen die Mähwerkketten am Mähwerk befestigt sind, bis das Mähwerk nivelliert ist (Bild 9).

Für den Zugang zum oder vom Bedienerbereich bei hochgeklappten Seitmähwerken lösen Sie den Laufradarmriegel (Bild 10) und drehen den Laufradarm von der Zugmaschine weg.

Bild 10

1. Riegel des Laufradarms

Important: Stellen Sie sicher, dass Sie den Laufradarm wieder zur Zugmaschine drehen, bevor Sie mähen.

Heben Sie vor dem Maschinentransport die Seitmähwerke an und arretieren Sie die Transportriegel für die Seitmähwerke (Bild 11).

Bild 11

1. Transportriegel des Seitmähwerks

Um der Maschine und dem Mähwerk beim Mähen ausreichende Kraft zur Verfügung zu stellen, stellen Sie den Motor auf die schnelle Gasbedienungsstellung und passen Sie die Fahrgeschwindigkeit den Bedingungen an. Als Faustregel gilt: Verringern Sie bei zunehmender Belastung der Schnittmesser die Fahrgeschwindigkeit und erhöhen diese, wenn die Belastung der Messer abnimmt.

Wechseln Sie die Mährichtung, um Rillen in der Rasenfläche zu vermeiden. Dadurch wird auch das Schnittgut besser verteilt, was wiederum die Zersetzung und Düngung verbessert.

Verwenden sie zur Verbesserung der Schnittqualität eine niedrigere Fahrgeschwindigkeit.

Mähen Sie ca. 25 mm, aber nie mehr als 1/3 der Grashalme. Sie müssen bei extrem sattem und dichtem Gras u. U. die Geschwindigkeit verringern und/oder die Schnitthöhe um eine weitere Stufe erhöhen.

Mähen Sie den Rasen mit einer höheren Einstellung, wenn das Gras höher als üblich gewachsen oder wenn es sehr feucht ist. Mähen Sie den Rasen anschließend mit der niedrigeren, normalen Einstellung noch einmal.

Entfernen Sie nach jedem Einsatz Schnittgut und Schmutz von der Unterseite des Mähwerks. Wenn sich im Mähwerk Gras und Schmutz ansammeln, verschlechtert sich schließlich die Schnittqualität.

Halten Sie den Motor, den Auspuff, das Batteriefach, die Feststellbremse, die Mähwerke und den Kraftstofftankbereich von Gras, Laub und überflüssigem Fett frei, um das Brandrisiko zu verringern. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

Reinigen Sie den Bereich um den Riemenantrieb mit Druckluft oder einem Laubbläser. Montieren Sie nach dem Abschluss der Reinigung ggf. abgenommene Schutzvorrichtungen oder Abdeckungen.

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schnittmesser, weil ein scharfes Messer sauber schneidet, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt. Prüfen Sie die Messer täglich auf Schärfe und Anzeichen von Abnutzung oder Schäden. Schärfen Sie die Messer ggf. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Toro Originalersatzmesser. Siehe Warten der Schnittmesser.

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Senken Sie das Mähwerk auf eine Schnitthöhe von 2,5 cm ab.

3. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und ziehen Sie die Feststellbremse an.

4. Schieben Sie den Fahrantriebshebel in die Langsam-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

5. Heben Sie die Fußplattform an, um die Oberseite des Mähwerks freizulegen.

6. Nehmen Sie den Ölpeilstab bzw. die Füllschraube oben am Getriebe ab (Bild 20) und stellen Sie sicher, dass der Schmiermittelstand zwischen den Markierungen am Peilstab liegt.



   Bild 20

   1. Füllschraube und Peilstab
   2. Lage des Ablaufs

7. Wenn der Schmiermittelstand zu niedrig ist, gießen Sie nur so viel Schmiermittel ein, dass der Stand zwischen den Markierungen am Peilstab liegt.

   Note: Füllen Sie nicht zu viel Schmiermittel ein, da das Getriebe beschädigt werden kann.

1. Stellen Sie die Maschine und das Mähwerk auf eine ebene Fläche.

2. Senken Sie das Mähwerk auf eine Schnitthöhe von 2,5 cm ab.

3. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und ziehen Sie die Feststellbremse an.

4. Schieben Sie den Fahrantriebshebel in die Langsam-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

5. Heben Sie die Fußplattform an, um die Oberseite des Mähwerks freizulegen.

6. Nehmen Sie den Peilstab bzw. die Füllschraube von der Oberseite des Getriebes ab (Bild 20).

7. Stellen Sie eine Auffangwanne unter die Ablassschraube, die sich unter dem vorderen Teil des Getriebes befindet, und entfernen Sie die Schraube, damit das Schmiermittel in die Wanne ablaufen kann.

8. Drehen Sie die Ablassschraube wieder auf.

9. Füllen Sie Schmiermittel auf, ungefähr 414 ml, bis der Stand zwischen den Markierungen am Peilstab liegt.

   Note: Füllen Sie nicht zu viel Schmiermittel ein, da das Getriebe beschädigt werden kann.

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die Langsam-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

1. Untersuchen Sie die Schnittkanten (Bild 24). Entfernen und schärfen Sie die Messer, wenn die Schnittkanten nicht scharf sind oder Auskerbungen aufweisen. Siehe Schärfen der Messer.

2. Untersuchen Sie die Schnittmesser, insbesondere den flachen Bereich (Bild 24). Wenn Sie Schäden, Verschleiß oder Rillenbildung in diesem Bereich feststellen (Bild 24), sollten Sie sofort ein neues Schnittmesser einbauen.

   Gefahr

   Wenn sich das Messer abnutzen kann, bildet sich ein Schlitz zwischen dem Windflügel und dem flachen Teil des Messers. Letztendlich kann sich ein Stück des Messers lösen und aus dem Gehäuse herausgeschleudert werden. Das kann zu schweren oder tödlichen Verletzungen bei Ihnen selbst und Unbeteiligten führen.

   • Prüfen Sie das Messer regelmäßig auf Abnutzung und Defekte.

   • Versuchen Sie nie, ein verbogenes Messer geradezubiegen oder ein zerbrochenes oder angerissenes Messer zu schweißen.

   • Tauschen Sie ein abgenutztes oder defektes Messer aus.



   Bild 24

   1. Schnittkante
   2. Flügelbereich
   3. Verschleiß/Rillenbildung
   4. Riss

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und ziehen Sie die Feststellbremse an.

2. Schieben Sie den Fahrantriebshebel in die Langsam-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Drehen Sie die Schnittmesser, bis die Enden nach vorne und hinten gerichtet sind (Bild 25).



   Bild 25

   1. Stellung A
   2. Messen Sie an dieser Stelle vom Messer zur festen Oberfläche

4. Messen Sie von einer ebenen Fläche bis zur Schnittkante (Position A) der Messer (Bild 25). Notieren Sie diesen Wert.

5. Drehen Sie das andere Ende des Messers nach vorne.

6. Messen Sie in der gleichen Stellung wie bei Schritt 3 oben von einer ebenen Fläche bis zu den Schnittkanten der Messer. Der Unterschied zwischen den in Schritt 3 und 4 erhaltenen Werten darf höchstens 3 mm betragen. Bei einem Unterschied von mehr als 3 mm ist das Messer verbogen und muss ausgetauscht werden, siehe Entfernen der Messer und Einbauen der Messer.

   Warnung:

   Ein verbogenes oder beschädigtes Messer kann brechen und Sie oder Unbeteiligte schwer verletzen oder töten.

   • Ersetzen Sie verbogene oder beschädigte Messer immer durch neue.

   • Feilen oder bilden Sie nie scharfe Auskerbungen an der Schnitt- oder Oberfläche des Messers.

Tauschen Sie das Messer aus, wenn es auf einen festen Gegenstand geprallt, und wenn es unwuchtig oder verbogen ist. Verwenden Sie nur Toro Originalersatzmesser, damit eine optimale Leistung erzielt wird, und die Maschine weiterhin den Sicherheitsbestimmungen entspricht. Ersatzmesser anderer Fabrikate können die Sicherheitsbestimmungen in Frage stellen.

1. Halten Sie das Ende des Messers mit einem stark wattierten Handschuh oder wickeln Sie einen Lappen um es herum.

2. Nehmen Sie die Messerschraube, die Antiskalpierplatte und das Messer von der Spindelwelle ab (Bild 28).

1. Schärfen Sie die Schnittkanten an beiden Enden des Messers (Bild 26).

   Note: Behalten Sie den ursprünglichen Winkel bei. Das Schnittmesser behält seine Auswuchtung bei, wenn von beiden Schnittkanten die gleiche Materialmenge entfernt wird.



   Bild 26

   1. Schärfen Sie im ursprünglichen Winkel.

2. Prüfen Sie die Auswuchtung des Schnittmessers auf einer Ausgleichsmaschine (Bild 27).

   Note: Wenn das Schnittmesser in seiner horizontalen Position bleibt, ist es ausgewuchtet und kann wiederverwendet werden. Feilen Sie, wenn das Schnittmesser nicht ausgewuchtet ist, vom Flügelbereich des Messers etwas Metall ab (Bild 28). Wiederholen Sie diesen Vorgang, bis das Messer ausgewuchtet ist.



   Bild 27

   1. Messer
   2. Ausgleichsmaschine


   Bild 28

   1. Spindel
   2. Flügelbereich des Messers
   3. Antiskalpierplatte
   4. Messerschraube

Note: Die zwei Seitmähwerkmesser sind nicht mit den drei mittleren Messern identisch.

1. Setzen Sie das Messer auf die Spindelwelle (Bild 28).

   Important: Der gebogene Teil des Schnittmessers muss nach oben zur Innenseite des Mähwerks zeigen, um einen guten Schnitt sicherzustellen.

2. Montieren Sie die Antiskalpierplatte und die Messerschraube (Bild 28).

3. Ziehen Sie die Messerschraube mit 115-150 N·m an.

1. Starten Sie den Motor, senken Sie das linke und rechte Mähwerk ab, schalten Sie den Motor aus, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

2. Wischen Sie am äußeren Mähwerk die Lasche des inneren Kanals ab (Bild 29).



   Bild 29

   1. Lasche (Innerer Kanal - äußeres Mähwerk)
   2. Vorderseite der Maschine
   3. Maschinenheck

3. Lösen Sie an der Vorderseite des Mähwerks die außenliegenden gezahnten Bundmuttern, die die vier Bügelschrauben (Bild 30) sichern, vollständig.



   Bild 30

   1. Gezahnte Bundmutter (innenliegend)
   2. U-Bügel

4. Lösen Sie auf der Rückseite des Mähwerks die innenliegenden gezahnten Bundmuttern, die die vier Bügelschrauben (Bild 31) sichern, vollständig.



   Bild 31

   1. U-Bügel
   2. Gezahnte Bundmutter (außenliegend)

1. Bringen Sie die Unterlegscheibe des Mähwerks an der Vorderseite des Mähwerks an, wie in Bild 32 dargestellt.

   Note: Führen Sie den Teil der langen Lasche der Unterlegscheibe unter der Riemenabdeckung ein.



   Bild 32

   1. Unterlegscheibe Mähwerk
   2. Lasche am inneren Kanal (äußeres Mähwerk)
   3. Riemenabdeckung

2. Bringen Sie die Unterlegscheibe des Mähwerks an der Voderseite des Mähwerks an, wie in Bild 33 dargestellt.



   Bild 33

   1. Riemenabdeckung
   2. Lasche am inneren Kanal (äußeres Mähwerk)
   3. Unterlegscheibe Mähwerk

   Note: Wenn Sie Fühlerlehren verwenden, verwenden Sie ein Stück Klebeband, um eine Fühlerlehre - 0,15 mm - auf die Lasche des inneren Kanals (Bild 34) zu kleben.



   Bild 34

   1. Lasche am inneren Kanal
   2. Fühlerlehre
   3. Vorderseite der Maschine
   4. Maschinenheck

3. Starten Sie den Motor, heben Sie das linke und rechte Mähwerk an, schalten Sie den Motor aus, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

1. Ziehen Sie an der Vorderseite des Mähwerks die außenliegenden gezahnten Bundmuttern fest, bis die Ketten gespannt sind (Bild 35).

   Note: Achten Sie darauf, dass die Unterlegscheibe am Mähwerk (oder die Fühlerlehre) das Drehgelenk berührt.

   Important: Achten Sie darauf, dass die oberen und unteren gezahnten Bundmutterpaare gleichmäßig eingestellt sind.



   Bild 35

   1. Unterlegscheibe Mähwerk (oder Fühlerlehre)
   2. Gezahnte Bundmutter (außenliegend)
   3. Drehgelenk
   4. Kette (Begrenzung)
   5. U-Bügel
   6. Vorderseite der Maschine
   7. Gezahnte Bundmutter (innenliegend)

2. Setzen Sie die innenliegenden gezahnten Bundmuttern (Bild 35) ein und ziehen Sie sie auf ein Drehmoment von 103 bis 127 N·m an.

3. Ziehen Sie an der Rückseite des Mähwerks die innenliegenden gezahnten Bundmuttern fest, bis die Ketten gespannt sind (Bild 36).

   Note: Achten Sie darauf, dass die Unterlegscheibe am Mähwerk (oder die Fühlerlehre) das Drehgelenk berührt.

   Important: Achten Sie darauf, dass die oberen und unteren gezahnten Bundmutterpaare gleichmäßig eingestellt sind.



   Bild 36

   1. Unterlegscheibe Mähwerk (oder Fühlerlehre)
   2. Drehgelenk
   3. Kette (Begrenzung)
   4. U-Bügel
   5. Gezahnte Bundmutter (innenliegend)
   6. Vorderseite der Maschine
   7. Gezahnte Bundmutter (außenliegend)

4. Setzen Sie die außenliegenden gezahnten Bundmuttern (Bild 36) ein und ziehen Sie sie auf ein Drehmoment von 103 bis 127 N·m an.

5. Starten Sie den Motor, senken Sie das eingestellte Mähwerk ab und heben Sie das andere Mähwerk an, schalten Sie den Motor aus, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

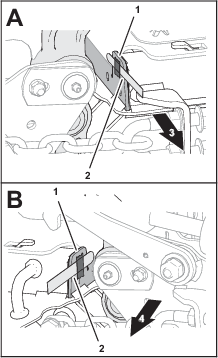

6. Entfernen Sie die Unterlegscheiben oder Fühlerlehren (Bild 37).



   Bild 37

7. Wiederholen Sie die Schritte Einbau der Unterlegscheibe am Mähwerk und Spannen der Ketten für die anderen Mähwerke.
