254 cm:n taakse poistava leikkuupöytä

• Lue käyttöopas ja muu koulutusmateriaali huolellisesti. Tutustu ohjauslaitteisiin, turvamerkintöihin ja laitteen oikeaoppiseen käyttöön. Jos käyttäjä tai mekaanikko ei ymmärrä oppaan kieltä, omistajan on selitettävä hänelle sen sisältö.

• Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

• Kaikille käyttäjille ja mekaanikoille on annettava asianmukainen koulutus. Omistaja vastaa käyttäjien koulutuksesta

• Älä anna lapsien tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle.

• Omistaja/käyttäjä voi estää tapaturmat, loukkaantumiset tai omaisuusvahingot ja on siksi vastuussa niistä.

• Tutki maasto, jotta voit arvioida, mitä lisälaitteita ja varusteita työn turvallinen suorittaminen edellyttää. Käytä vain valmistajan hyväksymiä lisälaitteita ja varusteita.

• Käytä asianmukaista vaatetusta, kypärää, suojalaseja ja kuulonsuojaimia. Pitkät hiukset, löysät vaatteet ja roikkuvat korut voivat takertua liikkuviin osiin.

• Tarkasta alue, jolla laitetta on tarkoitus käyttää, ja poista kaikki esineet, jotka se voi singota, kuten kivet, leikkikalut ja johdot.

• Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja kilvet ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

• Vältä loukkaantumiset ja omaisuusvahingot käsittelemällä bensiiniä erittäin varovasti. Bensiini on erittäin tulenarkaa ja sen höyryt ovat räjähdysherkkiä.

• Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.

• Käytä vain hyväksyttyä polttoaineastiaa.

• Älä irrota polttoainesäiliön korkkia tai lisää polttoainetta moottorin ollessa käynnissä.

• Anna moottorin jäähtyä ennen tankkausta.

• Älä täytä polttoainesäiliötä sisätiloissa.

• Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

• Älä täytä astioita ajoneuvon sisällä tai kuorma-auton tai perävaunun lavalla, jossa on muovipäällyste. Aseta astiat maahan ja pois ajoneuvon läheltä ennen polttoaineen lisäämistä.

• Poista laite kuorma-autosta tai perävaunusta ja tankkaa laite, kun sen pyörillä on kosketus maahan. Jos se ei ole mahdollista, tankkaa tällainen laite mieluummin kannettavasta astiasta kuin polttoaineen jakelupistoolilla.

• Pidä pistoolia polttoainesäiliön reunaa tai astian aukkoa vasten koko tankkaamisen ajan. Älä käytä polttoainepistoolin aukilukituskytkintä.

• Jos polttoainetta on roiskunut vaatteille, vaihda vaatteet välittömästi.

• Älä täytä polttoainesäiliötä liian täyteen. Asenna säiliön korkki ja kiristä se huolellisesti.

• Älä koskaan käytä moottoria suljetussa tilassa.

• Käytä konetta vain hyvässä valaistuksessa, jotta pystyt välttämään kolot ja piilevät vaarat.

• Varmista ennen moottorin käynnistämistä, että kaikki käytöt ovat vapaalla ja seisontajarru kytkettynä. Käynnistä moottori vain käyttäjän paikalta. Käytä aina turvavyötä, kun kaatumissuojausjärjestelmä on nostettuna. Älä käytä turvavyötä, kun kaatumissuojausjärjestelmä on ala-asennossa.

• Hidasta ja ole erityisen varovainen rinteillä. Aja rinteillä suositeltuun suuntaan. Nurmiolosuhteet voivat heikentää koneen vakautta. Ole varovainen käyttäessäsi konetta pudotusten lähellä.

• Hidasta ja ole varovainen kääntyessäsi sekä muuttaessasi suuntaa mäissä.

• Älä koskaan nosta leikkuupöytää terien pyöriessä.

• Älä koskaan käytä konetta, jonka suojukset eivät ole tiukasti paikoillaan. Varmista, että kaikki turvalaitteet ovat paikoillaan, ne on säädetty oikein ja ne toimivat kunnolla.

• Älä muuta moottorin kierrosnopeuden säätimen asetuksia tai käytä moottoria ylikierroksilla.

• Pysähdy tasaiselle maalle, laske leikkuuyksiköt, kytke käyttöpyörät irti, kytke seisontajarru (jos on) ja sammuta moottori, ennen kuin poistut käyttäjän paikalta.

• Pysäytä laitteet ja tarkasta terät, mikäli kone osuu esineisiin tai tärisee epätavallisesti. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

• Älä pane käsiä tai jalkoja leikkuuyksiköihin.

• Varmista ennen peruuttamista, että reitti on vapaa katsomalla taakse ja alas.

• Älä kuljeta matkustajia ja pidä lemmikit ja sivulliset poissa.

• Hidasta ja ole varovainen kääntyessäsi sekä teitä ja jalkakäytäviä ylittäessäsi. Pysäytä terät, jos et leikkaa ruohoa.

• Älä käytä leikkuria alkoholin tai huumausaineiden vaikutuksen alaisena.

• Salamanisku voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Jos alueella on ukonilma, konetta ei saa käyttää. Tällöin on hakeuduttava suojaan.

• Ole varovainen lastatessasi konetta perävaunuun tai kuorma autoon.

• Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.

• Käyttäjän on kytkettävä vilkkuvat varoitusvalot päälle (jos on) aina, kun koneella kuljetaan yleisillä teillä, mikäli tällaisten valojen käyttöä ei ole kielletty lailla.

• Vapauta käytöt, laske leikkuuyksiköt alas, siirrä ajopoljin vapaalle, kytke seisontajarru, pysäytä moottori ja irrota virta-avain. Odota, että kaikki osat pysähtyvät kokonaan ennen säätämistä, puhdistamista tai korjaamista.

• Poista ruoho ja leikkuujäte leikkuuyksiköistä, käytöistä ja äänenvaimentimesta. Anna moottorin jäähtyä ennen varastointia. Älä varastoi konetta avotulen lähelle. Puhdista öljy- ja polttoaineroiskeet.

• Anna moottorin jäähtyä ennen varastointia. Älä varastoi avotulen lähelle.

• Sulje polttoaineen sulkuventtiili varastoinnin tai kuljetuksen ajaksi. Älä säilytä polttoainetta lähellä avotulta tai tyhjennä polttoainesäiliötä sisätiloissa.

• Pysäköi kone tasaiselle alustalle. Älä anna tehtävään kouluttamattomien henkilöiden huoltaa konetta.

• Tue osat tarvittaessa pukkien avulla.

• Vapauta paine huolellisesti osista, joihin on varastoitunut energiaa.

• Irrota akku ennen kuin korjaat konetta. Irrota kaapeli ensin negatiivisesta navasta ja vasta sitten positiivisesta navasta. Kytke kaapeli ensin plusnapaan ja vasta sitten miinusnapaan.

• Ole varovainen, kun tarkastat teriä. Kiedo terien ympärille esimerkiksi kangas tai käytä käsineitä ja noudata varovaisuutta teriä huoltaessasi. Terät saa vain vaihtaa. Älä koskaan suorista tai hitsaa niitä.

• Pidä kädet ja jalat poissa liikkuvista osista. Älä tee säätöjä moottorin ollessa käynnissä, jos mahdollista.

• Lataa akut avoimessa tilassa, jossa on hyvä ilmanvaihto, kaukana kipinöistä ja avotulesta. Irrota laturin virtajohto, ennen kuin kytket laturin akkuun tai irrotat sen akusta. Käytä suojavaatetusta ja eristettyjä työkaluja.

• Pidä kaikki osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset tiukalla. Vaihda kaikki kuluneet tai vaurioituneet tarrat.

• Ole varovainen lastatessasi konetta perävaunuun tai kuorma autoon.

• Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai kuorma-autoon.

• Kiinnitä kone tiukasti hihnoilla, ketjuilla, kaapeleilla tai köysillä. Etu- ja takahihnat on suunnattava alas- ja ulospäin koneesta.

• Tarkista terien asennuspulttien kiristysmomentti säännöllisesti.

• Varmista ennen järjestelmän paineen lisäämistä, että kaikki hydrauliputkien liittimet ovat tiukalla ja että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa.

• Pidä kehosi ja kätesi kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä. Etsi vuotokohtia paperin tai pahvin avulla, älä käsilläsi. Paineella suihkuava hydraulineste voi läpäistä ihon ja aiheuttaa vakavia vammoja.

• Ennen kuin kytket hydraulijärjestelmän irti tai huollat sitä, järjestelmästä on poistettava kaikki paine sammuttamalla moottori ja laskemalla leikkuuyksiköt alas.

• Jos moottorin on oltava käynnissä huoltosäädön aikana, pidä kätesi, jalkasi, vaatteesi ja kaikki kehosi osat kaukana leikkuuyksiköistä, moottorista ja liikkuvista osista. Älä päästä ulkopuolisia lähelle.

• Älä käytä moottoria liian suurilla kierroksilla muuttamalla kierrosnopeuden säätimen asetuksia. Turvallisuus- ja tarkkuussyistä kannattaa antaa valtuutetun Toro-jälleenmyyjän tarkistaa moottorin suurin käyntinopeus kierrosnopeusmittarilla.

• Moottori on sammutettava ennen öljyn tarkistusta tai lisäystä kampikammioon.

• Tyhjennä polttoainesäiliö, jos kone varastoidaan yli 30 päivän ajaksi. Älä varastoi ruohonleikkuria avotulen lähellä tai paikassa, jossa kipinä voi sytyttää polttoainehuurut.

• Tee vain tässä käyttöoppaassa kuvattuja kunnossapitotoimia. Jos ajoneuvo vaatii suurempaa korjausta tai jos tarvitset apua, ota yhteys valtuutettuun Toro-jälleenmyyjään.

• Suojaa Toro-laitteistoinvestointi ja huolehdi sen toiminnasta käyttämällä alkuperäisiä Toro-varaosia. Toro toimittaa alkuperäisiä varaosia, jotka on suunniteltu erityisen tarkasti laitteidemme teknisten määritysten mukaisesti. Vaadi alkuperäisiä Toro-varaosia ja voit olla huoletta.

Keskimmäisen leikkuupöydän leikkuukorkeutta voidaan säätää siirtämällä pidätystappia eri reikiin.

1. Paina leikkurin nostokytkintä moottorin ollessa käynnissä, kunnes leikkuri on kokonaan ylhäällä, ja vapauta kytkin heti.

2. Säädä kääntämällä pidätystappia, kunnes siinä oleva pykälä osuu leikkuukorkeuden kannattimen aukossa olevaan uraan, ja irrota se (Kuva 4).



   Kuva 4

   1. Pidätystappi

3. Valitse leikkuukorkeuden kannattimesta haluttua leikkuukorkeutta vastaava reikä, työnnä tappi reikään ja lukitse se paikalleen kääntämällä sitä alas (Kuva 4).

   Note: Reikiä on neljässä rivissä (Kuva 4). Ylin rivi vastaa tapin yläpuolelle merkittyä leikkuukorkeutta. Toinen rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 6 mm. Kolmas rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 13 mm. Alin rivi vastaa merkittyä leikkuukorkeutta plus 18 mm. 127 mm:n asentoa varten on vain yksi reikä toisella rivillä. Tämä ei lisää 6 mm:iä 127 mm:n asentoon.

4. Säädä nurmisuojarullia ja jalaksia tarvittaessa.

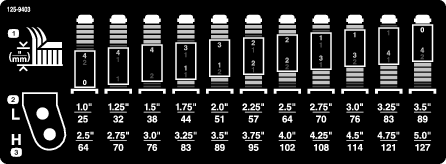

Kun haluat säätää sivuleikkuupöytien leikkuukorkeutta, aseta kääntöpyörän akselit kääntöpyörän haarukoiden ylempiin tai alempiin reikiin, lisää tai poista yhtä suuri määrä välikappaleita kääntöpyörän haarukoista ja kiinnitä leikkuukorkeusolake leikkuukorkeustangon sopiviin aukkoihin.

1. Käynnistä moottori ja nosta leikkuuyksikkö maasta, jotta leikkuukorkeutta voidaan muuttaa. Pysäytä moottori ja irrota avain virtalukosta, kun leikkuuyksikkö on nostettu.

2. Aseta kääntöpyörän akselit kummankin kääntöpyörän haarukan vastaaviin reikiin. Katso asetuksiin sopivat reiät kuvasta (Kuva 5).



   Kuva 5

   1. Kiristyskanta
   2. Välikappaleet
   3. Välilevyt
   4. Akselin kiinnitysreiät
   5. Kääntöpyörä

   Note: Kun konetta käytetään 64 mm:n tai sitä suuremmalla leikkuukorkeudella, akselipultti on asennettava kääntöpyörän haarukan alempaan reikään, jotta pyörän ja haarukan väliin ei keräänny ruohoa. Kun konetta käytetään pienemmällä kuin 64 mm:n leikkuukorkeudella ja ruohoa kerääntyy, aja konetta vastakkaiseen suuntaan leikkuujätteiden poistamiseksi pyörän/haarukan alueelta.

3. Irrota kiristyskanta kara-akselista (Kuva 5) ja liu’uta kara pois kääntöpyörän varresta. Aseta kaksi välilevyä (3 mm) kara-akselille alkuperäisasennuksen mukaisesti. Näiden välilevyjen avulla leikkuuyksiköt saadaan vaakasuoraan koko leveydeltään. Liu’uta sopiva määrä 13 mm:n välikappaleita kara-akselille saavuttaaksesi haluamasi leikkuukorkeuden. Liu’uta sen jälkeen aluslaatta akselille.

   Note: Kun leikkuukorkeus on 25 mm, 38 mm tai toisinaan 51 mm, jalakset ja rulla on siirrettävä ylimpiin aukkoihin.

4. Kiinnitä säätö kiristyskannalla.

Leikkuuyksikön kaltevuus on leikkuukorkeudessa oleva ero verrattaessa terätason etusivua ja takasivua. Toro suosittelee terän kaltevuudeksi noin 8–11 mm. Tällöin terätason takareuna on 8–11 mm korkeammalla kuin etureuna.

1. Pysäköi kone tasaiselle alustalle työpajan lattialle.

2. Aseta leikkuri haluttuun leikkuukorkeuteen, siirrä kaasuvipu Hidas-asentoon, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

3. Käännä keskiterä niin, että se osoittaa suoraan eteenpäin.

4. Mittaa lyhyen viivaimen avulla lattiasta terän etukärkeen.

5. Käännä sama terän kärki taakse ja mittaa lattiasta terän kärkeen leikkurin takaosassa.

6. Laske terän kaltevuus vähentämällä etumitta takamitasta.

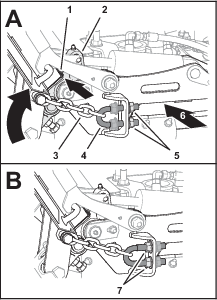

7. Nosta leikkurin takaosaa säätämällä U-pultin vastamuttereita (Kuva 8), joilla leikkuupöydän takaketjut (Kuva 9) on kiinnitetty leikkuupöytään, kunnes terän kaltevuus on 8–11 mm.



   Kuva 8

   1. U-pultti
   2. Vastamutteri


   Kuva 9

   1. Vasen takanostoketju
   2. Oikea takanostoketju

Jos leikkuujälki on epätasainen leikkurin kaistalla, se voidaan korjata seuraavasti:

1. Pysäköi kone tasaiselle alustalle työpajan lattialle.

2. Laske leikkuuyksikkö haluttuun leikkuukorkeuteen, siirrä kaasuvipu Hidas-asentoon, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

3. Tarkista ja säädä etu- ja takarenkaiden rengaspaineet. Katso ajoyksikön käyttöopas.

4. Tarkista, että terät eivät ole taipuneet.

5. Irrota leikkuuyksiköiden päällä olevat suojukset.

6. Käännä terää kullakin karalla, kunnes päät osoittavat eteen- ja taaksepäin.

7. Mittaa lattiasta leikkuuterän etukärkeen.

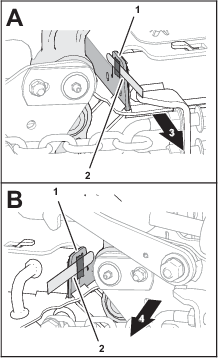

8. Säädä vastamuttereita, joilla leikkuupöydän ketjut on kiinnitetty leikkuupöytään, kunnes leikkuupöytä on vaakasuorassa (Kuva 9).

Kun sivuleikkuupöydät on käännetty ylös, ohjaamoon päästään ja sieltä poistutaan vapauttamalla kääntöpyörän varren salpa (Kuva 10) ja kääntämällä kääntöpyörän vartta ajoyksiköstä poispäin.

Kuva 10

1. Kääntöpyörän varren salpa

Important: Kääntöpyörän varsi on käännettävä takaisin koneeseen päin ennen ruohonleikkuuta.

Ennen koneen siirtämistä toiseen paikkaan nosta sivuleikkuupöydät ja kiinnitä sivuleikkuupöytien kuljetuslukitsimet (Kuva 11).

Kuva 11

1. Sivuleikkuupöytien kuljetuslukitsimet

Jotta koneen ja leikkuupöydän käytössä olisi tarpeeksi tehoa leikkauksen aikana, pidä kaasu Nopea-asennossa ja säädä ajonopeutta olosuhteiden mukaan. Noudata seuraavaa ohjetta: vähennä ajonopeutta, kun leikkuuterien kuormitus kasvaa, ja lisää ajonopeutta, kun terien kuormitus pienenee.

Vaihtele ajosuuntaa, jotta nurmeen ei muodostu vakoja ajan mittaan. Tämä helpottaa myös leikkuujätteen levittämistä, joka puolestaan edistää maatumista ja lannoitusta.

Leikkuujäljen laatua voi parantaa käyttämällä alhaisempaa ajonopeutta.

Leikkaa yhden leikkuun aikana noin 25 mm tai korkeintaan 1/3 ruohon korkeudesta. Poikkeuksellisen rehevässä ja tiheässä ruohikossa ajonopeutta on ehkä hidastettava ja/tai leikkuukorkeutta korotettava seuraavaksi korkeimpaan asetukseen.

Jos ruohon annetaan kasvaa hieman normaalia pidemmäksi tai se on hyvin kosteaa, leikkaa ruoho tavallista korkeammalla leikkuukorkeudella. Leikkaa ruoho sitten uudelleen normaalia, alempaa asetusta käyttäen.

Poista leikkuujätteet ja lika leikkurin alapuolelta aina käytön jälkeen. Jos leikkurin sisälle kertyy ruohoa, leikkuujäljestä tulee ennen pitkää epätyydyttävä.

Puhdista moottori, äänenvaimennin, akkutila, seisontajarru, leikkuuyksiköt ja polttoaineen säilytysalue ruohosta, lehdistä tai liiallisesta rasvasta palovaaran vähentämiseksi. Puhdista öljy- ja polttoaineroiskeet.

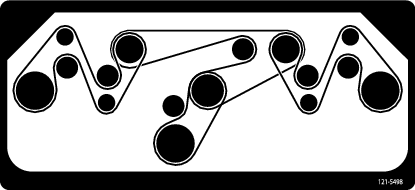

Puhdista hihnakäytön alue paineilmalla tai lehtipuhaltimella. Mahdollisesti poistetut suojukset on asennettava paikoilleen puhdistuksen jälkeen.

Pidä terä terävänä koko leikkuukauden ajan. Terävä terä leikkaa ruohon siistimmin ruohonkorsia repimättä. Repeytymät muuttavat ruohon reunat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille. Tarkista päivittäin, että terät ovat terävät ja että ne eivät ole kuluneet tai vaurioituneet. Teroita terät tarpeen vaatiessa. Jos terä on vaurioitunut tai kulunut, vaihda se aitoon Toro-vaihtoterään. Katso Leikkuuterien huolto.

1. Pysäköi kone ja leikkuuyksikkö tasaiselle alustalle.

2. Laske leikkuupöytä 2,5 cm:n leikkuukorkeuteen.

3. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

4. Siirrä kaasuvipu Hidas-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

5. Nosta jalkatuki, jolloin leikkuupöydän yläpuoli tulee näkyviin.

6. Irrota mittatikku/täyttötulppa vaihteiston yläosasta (Kuva 20) ja varmista, että voiteluaineen pinta on mittatikun merkintöjen välissä.



   Kuva 20

   1. Täyttötulppa ja mittatikku
   2. Tyhjennystulpan sijainti

7. Jos voiteluainetta on vähän, lisää sitä, kunnes sen pinta on mittatikun merkintöjen välissä.

   Note: Älä käytä liikaa voiteluainetta, jotta vaihteisto ei vaurioidu.

1. Pysäköi kone ja leikkuuyksikkö tasaiselle alustalle.

2. Laske leikkuupöytä 2,5 cm:n leikkuukorkeuteen.

3. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

4. Siirrä kaasuvipu Hidas-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

5. Nosta jalkatuki, jolloin leikkuupöydän yläpuoli tulee näkyviin.

6. Irrota vaihteiston päällä oleva mittatikku/täyttötulppa (Kuva 20).

7. Sijoita vaihteiston etupuolella alhaalla olevan tyhjennystulpan alle tyhjennysastia, irrota tulppa ja valuta voiteluaine astiaan.

8. Asenna tyhjennystulppa.

9. Lisää voiteluainetta noin 414 ml, kunnes sen pinta on mittatikun merkintöjen välissä.

   Note: Älä käytä liikaa voiteluainetta, jotta vaihteisto ei vaurioidu.

1. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

2. Siirrä kaasuvipu Hidas-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

1. Tarkasta leikkuusärmät (Kuva 24). Jos särmät eivät ole terävät tai niissä on lovia, irrota terät ja teroita ne. Katso Terien teroitus.

2. Tarkista terät, etenkin siipialue (Kuva 24). Jos havaitset vähäisiäkään vaurioitumisen, kulumisen tai urautumisen merkkejä tällä alueella (Kuva 24), asenna uusi terä välittömästi.

   Hengenvaara

   Jos terän annetaan kulua, siiven ja terän tasaisen osan väliin muodostuu ura. Terästä voi lopulta irrota pala, joka voi sinkoutua kotelon alta ja aiheuttaa vakavan loukkaantumisen tai kuoleman käyttäjälle tai sivullisille.

   • Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

   • Älä yritä suoristaa taipunutta terää tai hitsata murtunutta tai lohjennutta terää.

   • Kulunut tai vaurioitunut terä on vaihdettava.

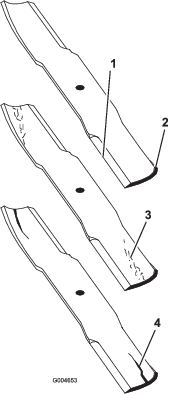

   Kuva 24

   1. Leikkuusärmä
   2. Siipialue
   3. Kulumisjälkiä/urautumista
   4. Halkeama

1. Vapauta voimanulosotto, vapauta ajopoljin ja kytke seisontajarru.

2. Siirrä kaasuvipu Hidas-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3. Käännä teriä, kunnes päät osoittavat eteen- ja taaksepäin (Kuva 25).



   Kuva 25

   1. Kohta A
   2. Mittaa tästä terästä kovalle pinnalle

4. Mittaa vaakasuorasta pinnasta leikkuuterän leikkuusärmään (kohta A) (Kuva 25). Merkitse mitta muistiin.

5. Käännä terien vastakkaiset päät osoittamaan eteenpäin.

6. Mittaa väli vaakasuoralta pinnalta leikkuuterien leikkuusärmään samasta kohdasta kuin edellä vaiheessa 3. Vaiheiden 3 ja 4 välisten mittojen ero ei saa olla yli 3 mm. Jos ero on yli 3 mm, terä on vaihdettava, koska se on taipunut. Katso kohdat Terien irrotus ja Terien asennus.

   Vaara

   Taipunut tai vaurioitunut terä voi rikkoutua ja aiheuttaa vakavan loukkaantumisen tai kuoleman lähellä olijoille.

   • Taipunut tai vaurioitunut terä on aina vaihdettava uuteen.

   • Älä hio tai tee teräviä lovia terän särmiin tai pintoihin.

Terä on vaihdettava, jos se osunut kiinteään esineeseen, jos se on epätasapainossa tai jos se on taipunut. Käytä aina aitoja Toro-vaihtoteriä koneen parhaan suorituskyvyn ja turvallisuuden varmistamiseksi. Muiden valmistajien vaihtoterien käyttö saattaa aiheuttaa sen, että kone ei ole enää turvallisuusstandardien mukainen.

1. Tartu terän päähän liinan tai paksun hansikkaan avulla.

2. Irrota teräpultti, nurmisuojalevy ja terä kara-akselista (Kuva 28).

1. Teroita leikkuusärmä terän molemmista päistä (Kuva 26).

   Note: Säilytä alkuperäinen kulma. Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan materiaalia yhtä paljon.



   Kuva 26

   1. Teroita alkuperäiseen kulmaan

2. Tarkista terän tasapaino asettamalla se terän tasaimeen (Kuva 27).

   Note: Jos terä pysyy vaaka-asennossa, se on tasapainossa ja sitä voidaan käyttää. Jos terä ei ole tasapainossa, viilaa sitä vähän vain siipialueelta (Kuva 28). Toista, kunnes terä on tasapainossa.



   Kuva 27

   1. Terä
   2. Tasain

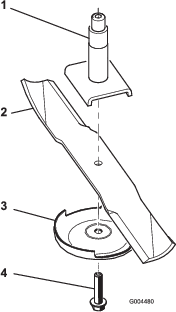

   Kuva 28

   1. Kara
   2. Terän siipialue
   3. Nurmisuojalevy
   4. Teräpultti

Note: Sivuleikkuupöytien kaksi terää eivät ole samoja kuin kolme keskimmäistä terää.

1. Asenna terä kara-akseliin (Kuva 28).

   Important: Terän kuperan puolen on osoitettava ylöspäin leikkurin sisäpuolta kohti, jotta leikkuujäljestä tulee kunnollinen.

2. Asenna nurmisuojalevy ja teräpultti (Kuva 28).

3. Kiristä teräpultti momenttiin 115–150 N·m.

1. Käynnistä moottori, laske vasen ja oikea leikkuupöytä alas, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

2. Pyyhi ulommissa leikkuupöydissä oleva sisäkanavan (Kuva 29) kieleke puhtaaksi.



   Kuva 29

   1. Kieleke (sisäkanava – ulompi leikkuupöytä)
   2. Koneen etuosa
   3. Koneen takaosa

3. Irrota leikkuupöydän etuosan ulkosivulla olevat hammastetut laippamutterit, joilla neljä U-pulttia on kiinnitetty (Kuva 30).



   Kuva 30

   1. Hammastettu laippamutteri (sisäsivu)
   2. U-pultti

4. Irrota leikkuupöydän takaosan sisäsivulla olevat hammastetut laippamutterit, joilla neljä U-pulttia on kiinnitetty (Kuva 31).



   Kuva 31

   1. U-pultti
   2. Hammastettu laippamutteri (ulkosivu)

1. Asenna leikkuupöydän välilevyt leikkuupöydän etuosaan kuvan mukaisesti (Kuva 32).

   Note: Työnnä välilevyn pitkän kielekkeen osa hihnasuojuksen alle.



   Kuva 32

   1. Leikkuupöydän välilevy
   2. Sisäkanavan kieleke (ulompi leikkuupöytä)
   3. Hihnasuojus

2. Asenna leikkuupöydän välilevyt leikkuupöydän etuosaan kuvan mukaisesti (Kuva 33).



   Kuva 33

   1. Hihnasuojus
   2. Sisäkanavan kieleke (ulompi leikkuupöytä)
   3. Leikkuupöydän välilevy

   Note: Jos käytät rakotulkkeja, kiinnitä rakotulkki (0,15 mm) teipillä sisäkanavan kielekkeeseen (Kuva 34).



   Kuva 34

   1. Sisäkanavan kieleke
   2. Rakotulkki
   3. Koneen etuosa
   4. Koneen takaosa

3. Käynnistä moottori, nosta vasen ja oikea leikkuupöytä kokonaan ylös, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

1. Kiristä leikkuupöydän etuosan ulkosivulla olevia hammastettuja laippamuttereita, kunnes ketjut ovat kireällä (Kuva 35).

   Note: Varmista, että leikkuupöydän välilevy (tai rakotulkki) koskettaa kääntövartta.

   Important: Varmista, että ylemmät ja alemmat hammastettujen laippamutterien parit säädetään tasaisesti.



   Kuva 35

   1. Leikkuupöydän välilevy (tai rakotulkki)
   2. Hammastettu laippamutteri (ulkosivu)
   3. Kääntövarsi
   4. Ketju (raja)
   5. U-pultti
   6. Koneen etuosa
   7. Hammastettu laippamutteri (sisäsivu)

2. Kiinnitä sisäsivun hammastetut laippamutterit (Kuva 35) ja kiristä ne momenttiin 103–127 N·m.

3. Kiristä leikkuupöydän takaosan sisäsivulla olevia hammastettuja laippamuttereita, kunnes ketjut ovat kireällä (Kuva 36).

   Note: Varmista, että leikkuupöydän välilevy (tai rakotulkki) koskettaa kääntövartta.

   Important: Varmista, että ylemmät ja alemmat hammastettujen laippamutterien parit säädetään tasaisesti.



   Kuva 36

   1. Leikkuupöydän välilevy (tai rakotulkki)
   2. Kääntövarsi
   3. Ketju (raja)
   4. U-pultti
   5. Hammastettu laippamutteri (sisäsivu)
   6. Koneen etuosa
   7. Hammastettu laippamutteri (ulkosivu)

4. Kiinnitä ulkosivun hammastetut laippamutterit (Kuva 36) ja kiristä ne momenttiin 103–127 N·m.

5. Käynnistä moottori, laske säädetty leikkuupöytä alas, nosta toinen leikkuupöytä, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.

6. Irrota välilevyt tai rakotulkit (Kuva 37).



   Kuva 37

7. Toista vaiheet Välilevyn asennus leikkuupöytään ja Ketjujen kiristys toisen leikkuupöydän kohdalla.
