254 cm klippeenhet med bakutslipp

• Les brukerhåndboken og annet opplæringsmateriell nøye. Gjør deg godt kjent med alle kontroller, sikkerhetssymboler og med riktig bruk av utstyret. Hvis brukerne eller mekanikerne ikke kan lese norsk, er det eieren som er ansvarlig for å forklare dette materiellet for vedkommende.

• Gjør deg kjent med sikker bruk av utstyret, driftskontrollene og sikkerhetssymbolene.

• Alle operatører og mekanikere skal være opplært. Eieren er ansvarlig for opplæring av brukerne

• Ikke la barn eller personer som ikke er opplært kjøre eller utføre vedlikehold på utstyret. Det kan hende at lokale forskrifter setter en aldersgrense for bruk av denne gressklipperen.

• Eieren/brukeren kan forhindre og er ansvarlig for ulykker eller skader som personer eller eiendom utsettes for.

• Vurder terrenget for å avgjøre hvilket tilbehør og utstyr som er nødvendig for å gjøre jobben på en sikker og riktig måte. Bruk bare tilbehør og utstyr som er godkjent av produsenten.

• Bruk egnet bekledning som inkluderer vernehjelm, vernebriller og hørselsvern. Langt hår, løstsittende klær eller smykker kan sette seg fast i bevegelige deler.

• Inspiser området der utstyret skal brukes, og fjern alle gjenstander som steiner, leker og ledninger som kan slynges opp i luften av maskinen.

• Kontroller at brukerens kontroller, sikkerhetsbrytere og verneplater er montert og fungerer på korrekt måte. Ikke bruk maskinen hvis disse ikke fungerer som de skal.

• Håndter bensin svært forsiktig for å unngå skade på person eller eiendom. Bensin er meget brannfarlig og bensindamp er eksplosiv.

• Slukk alle sigaretter, sigarer, piper og andre tennkilder.

• Bruk bare en godkjent drivstoffkanne.

• Ta aldri lokket av drivstofftanken eller fyll bensin mens motoren går.

• La motoren bli kald før du fyller på mer drivstoff.

• Du må aldri fylle drivstoff på maskinen innendørs.

• Oppbevar aldri maskinen eller bensinkannen hvor det er åpen ild, gnist eller kontrollampe som på en varmtvannstank eller andre apparater.

• Fyll aldri opp kanner inne i et kjøretøy, på en lastebil eller på en tilhenger med en plastledning. Sett alltid beholdere på bakken, borte fra kjøretøyet, når de fylles på.

• Utstyr må tas ut av lastebilen eller tilhengeren, og fylles med drivstoff på bakken. Hvis dette ikke lar seg gjøre, fyll på drivstoff på slikt utstyr med en drivstoffkanne istedenfor å fylle drivstoff direkte fra pumpen.

• Påfyllingstuten må være i kontakt med kanten på drivstofftanken eller kannens åpning hele tiden, helt til du er ferdig med å fylle. Bruk ikke påfyllingsanordningen som ikke er utstyrt med automatisk avbryterfunksjon.

• Hvis du søler drivstoff på klær, bytt klær umiddelbart.

• Ikke overfyll drivstofftanken. Sett på igjen lokket på drivstofftanken og stram godt til.

• Kjør aldri en motor på et innestengt område.

• Må kun kjøres på godt opplyste områder, holdes unna hull i underlaget og andre skjulte farer.

• Påse at alle driv står i nøytral og at parkeringsbremsen er aktivert før man starter motoren. Start kun motoren fra førerposisjonen. Bruk alltid sikkerhetsbeltet når veltebeskyttelsen er i hevet stilling. Bruk ikke sikkerhetsbeltet når veltebeskyttelsen er i senket stilling.

• Sakk ned farten og vær forsiktig i skråninger. Påse at du kjører i anbefalt retning i skråninger. Gressforhold kan påvirke maskinens stabilitet. Vær forsiktig når du kjører i nærheten av kanter.

• Sakk ned farten og vær forsiktig når du svinger og når du skifter retning i skråninger.

• Du må aldri heve klippeenhetene mens knivene går rundt.

• Bruk aldri uten at alle skydd er forsvarlig på plass. Kontroller at alle sperrene er montert, at de er riktig justert og at de fungerer som de skal.

• Innstillingen av motorregulatoren må ikke forandres, og motoren må ikke ruses.

• Stopp på flat mark, senk klippeenhetene, koble ut drivverket, sett på parkeringsbremsen (hvis den fulgte med), slå alltid av motoren før du forlater førersetet.

• Stopp maskinen og undersøk knivene hvis du har kjørt over gjenstander, eller hvis maskinen begynner å vibrere unormalt. Foreta alle nødvendige reparasjoner før bruk opptas igjen.

• Hold hender og føtter borte fra klippeenhetene.

• Se bak- og nedover før du rygger, slik at du ikke kjører på noen.

• Ta aldri med passasjerer og hold dyr og andre tilstedeværende borte.

• Kjør sakte, og vær forsiktig når du svinger og krysser veier og fortau. Stopp knivene hvis du ikke klipper.

• Ikke bruk gressklipperen når du er påvirket av alkohol eller medisiner.

• Lynnedslag kan forårsake alvorlige skader eller dødsfall. Hvis du ser/hører at lyn og tordenvær nærmer seg der du er, må du ikke bruke maskinen. Søk tilflukt!

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Vær forsiktig når du nærmer deg hjørner, busker, trær eller annet som reduserer synsfeltet.

• Føreren skal slå på blinkende varsellys, hvis dette finnes, ved transport på offentlig vei, unntatt når slik bruk er forbudt ved lov.

• Koble ut drivverket, senk klippeenhetene, flytt trekkpedalen til nøytral posisjon, sett på parkeringsbremsen, stopp motoren og ta ut tenningsnøkkelen. Vent til alle bevegelige deler har stoppet før du foretar justeringer, rengjøring eller reparasjoner.

• Fjern gress og rusk fra klippeenhetene, drivverkene og lyddemperen. La motoren bli kald før du setter den bort, og oppbevar ikke gressklipperen i nærheten av åpen ild. Tørk opp eventuelt olje- eller drivstoffsøl.

• La motoren kjøle seg ned før den lagres og lagre den ikke i nærheten av en flamme.

• Steng drivstofforsyningen under lagring eller transportering. Lagre ikke i nærheten av flammer eller tapp ut innendørs.

• Parker maskinen på en jevn flate. La aldri personell uten opplæring vedlikeholde maskinen.

• Bruk jekkstøtter til å støtte komponentene når det er nødvendig.

• Vær forsiktig når du reduserer trykket i komponenter under trykk.

• Koble fra batteriet før du foretar reparasjoner. Koble kabelen fra den negative polen først, og deretter den andre kabelen fra den positive polen. Når du kobler kablene til igjen, kobler du først til den positive polen og deretter den negative.

• Vær forsiktig når du kontrollerer knivene. Legg noe rundt kniven(e) eller bruk hansker, og vær svært forsiktig når du håndterer dem. Bare skift ut knivene. Du må aldri rette eller sveise dem.

• Hold hender og føtter borte fra bevegelige deler. Du må aldri foreta justeringer mens motoren går hvis du kan unngå det.

• Lad opp batteriene på et åpent sted med god ventilasjon og borte fra gnister eller åpen ild. Koble laderen fra strømuttaket før du kobler den til eller fra batteriet. Ha på deg beskyttelsesklær, og bruk verktøy som er isolert.

• Hold alle delene i god stand, og sørg for at de er godt festet. Skift ut slitte eller skadde merker.

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Bruk en rampe med full bredde for å laste maskinen inn i en tilhenger eller lastebil.

• Fest maskinen godt med stropper, kjetting, kabel eller tau. Både de fremre og bakre stroppene må ledes nedover og utover fra maskinen

• Kontroller knivmonteringsboltene ofte for å sikre at de er strammet i henhold til spesifikasjonene.

• Kontroller at alle koblingene for hydrauliske ledninger er tette, og at alle hydrauliske slanger og ledninger er i god stand før systemet settes under trykk.

• Hold kropp og hender borte fra hull eller dyser som sprøyter ut hydraulisk væske under høyt trykk. Bruk papp eller papir til å lete etter lekkasjer, ikke hendene. Hydraulisk væske som kommer ut under trykk, kan trenge gjennom huden og forårsake alvorlige skader.

• Før du kobler fra eller utfører vedlikehold eller reparasjoner på det hydrauliske systemet, må du slippe ut alt trykket i systemet ved å stoppe motoren og senke klippeenhetene til bakkenivå.

• Hvis motoren må være i gang for å utføre en vedlikeholdsjustering, må du passe på at klær, hender, føtter og andre kroppsdeler ikke er i nærheten av klippeenhetene, tilbehør eller andre bevegelige deler. Hold alle på avstand.

• Ikke kjør motoren med for høyt turtall ved å endre regulatorinnstillingene. La en autorisert Toro-forhandler kontrollere maksimal hastighet med en turteller, slik at det blir utført på en sikker og nøyaktig måte.

• Motoren må stenges før man sjekker oljen eller tilsetter olje til veivhuset.

• Pass på at gressklipperens drivstofftank er tom hvis maskinen skal oppbevares i over 30 dager. Oppbevar aldri gressklipperen i nærheten av flammer, eller der gnister kan antenne bensingassen.

• Foreta kun vedlikehold som er beskrevet i håndboken. Ta kontakt med en autorisert Toro-forhandler hvis det er nødvendig med store reparasjoner eller du trenger hjelp.

• Bruk originale Toro-deler for å beskytte Toro-utstyret og opprettholde dets optimale ytelse. Når det gjelder pålitelighet, leverer Toro reservedeler designet for utstyrets nøyaktige tekniske spesifikasjoner. Insister på Toro-deler, og føl deg trygg.

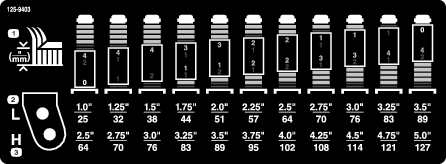

Klippehøyden på midtre klippeenhet justeres ved å flytte stoppebolten i ulike hull.

1. Mens motoren er i gang, skyv løftebryteren bakover til klipperen er hevet helt opp, og slipp bryteren umiddelbart.

2. For å justere, roter stoppebolten til dens kjerne er på linje med sporene i hullene i klippehøydebraketten og fjern den (Figur 4).



   Figur 4

   1. Stoppebolt

3. Velg det hullet i klippehøydebraketten som svarer til ønsket klippehøyde, sett inn bolten og vri den ned for å låse den på plass (Figur 4).

   Note: Det er fire rader med hullposisjoner (Figur 4). Den øverste raden gir deg klippehøyden oppgitt over bolten. Den andre raden gir deg oppgitt høyde pluss 6 mm. Den tredje raden gir deg oppgitt høyde pluss 12 mm. Den nederste raden gir deg oppgitt høyde pluss 18 mm. For posisjonen for 127 mm er det bare ett hull, på andre rad. Dette legger ikke til 6 mm til posisjonen for 127 mm.

4. Juster høyden på antiskalperingsvalsene og støtteplatene etter behov.

For å justere klippehøyden på sideenhetene, må du plassere styrehjulsakslene i de øvre eller nedre hullene på styrehjulsgaflene. Deretter legger du til eller fjerner et likt antall avstandsstykker fra styrehjulsgaflene, og fester klippehøydekragen i ønskede hull på klippehøydestaget.

1. Start motoren og hev klippeenheten opp fra gulvet slik at klippehøyden kan justeres. Stopp motoren og ta ut nøkkelen etter at klippeenheten er hevet.

2. Plasser styrehjulsakslene i de samme hullene i begge styrehjulsgaflene. Se figur Figur 5 for å bestemme de korrekte hullene for innstillingen.



   Figur 5

   1. Spennhette
   2. Avstandsstykker
   3. Mellomlegg
   4. Akselmonteringshull
   5. Styrehjul

   Note: Ved bruk ved klippehøyde på 64 mm eller høyere må akselbolten være montert i det nedre styregaffelhjulet for å forhindre oppsamling av gress mellom hjulet og gaffelen. Hvis du oppdager oppsamling av gress ved klippehøyder på lavere enn 64 mm, sett maskinen i revers for å trekke gressrester bort fra hjul-/gaffelområder.

3. Fjern spennhetten fra spindelakselen (Figur 5) og før spindelen ut av styrearmen. Plasser de to mellomleggene (⅛ tomme) på spindelakselen slik de var montert opprinnelig. Disse mellomleggene er nødvendige for å få et plant nivå over hele bredden av klippeenhetene. Skyv et passende antall avstandsstykker på 13 mm inn på spindelakselen for å oppnå ønsket klippehøyde. Skyv deretter skiven inn på akselen.

   Note: Når du bruker klippehøyde på 25 mm, 38 mm eller av og til 51 mm, flytt støtteplatene og -hjulene til de høyeste posisjonene.

4. Fest justeringen med spennhetten.

Bladstigning er forskjellen i klippehøyden mellom forkanten og bakkanten av knivplanet. Toro anbefaler en knivstigning på 8–11 mm. Det betyr at den bakre delen av knivplanet er 8 til 11 mm høyere enn den fremre.

1. Sett maskinen på en jevn flate på verkstedsgulvet.

2. Sett gressklipperen til en ønsket kuttehøyde, flytt gasspaken til Sakte-stilling, stopp motoren, sett på parkeringsbremsen og ta nøkkelen ut av tenningen.

3. Roter den midtre kniven slik at den peker rett fremover.

4. Bruk en kort linjal og mål fra gulvet til fremre tupp av kniven.

5. Roter den samme knivtuppen til den bakre delen og mål fra gulvet til tuppen av kniven bak på gressklipperen.

6. Trekk avstanden for forkanten fra avstanden for bakkanten for å regne ut knivstigningen.

7. Juster U-boltlåsemutterne (Figur 8) som fester de bakre klippenhetskjedene (Figur 9) for å heve den bakre delen av gressklipperen, slik at knivstigningen er satt til 8 til 11 mm.



   Figur 8

   1. U-bolt
   2. Låsemutter


   Figur 9

   1. Venstre bakre løftekjede
   2. Høyre bakre løftekjede

Hvis maskinen klipper ujevn skårgang, juster på følgende måte:

1. Sett maskinen på en jevn flate på verkstedsgulvet.

2. Sett klippeenheten til en ønsket kuttehøyde, flytt gasspaken til Sakte-stilling, stopp motoren, sett på parkeringsbremsen og ta nøkkelen ut av tenningen.

3. Kontroller og juster trykket i for- og bakdekkene, se trekkenhetens brukerhåndbok.

4. Kontrollere om knivene er bøyde.

5. Fjern dekslene fra toppen av klippeenhetene.

6. Roter kniven på hver spindel til endene vender fremover og bakover.

7. Mål fra gulvet til fremre tupp av kniveggen.

8. Juster låsemutterne som fester klippeenhetskjedene til klippeenheten helt til klippeenheten er rettet opp (Figur 9).

For å få tilgang til eller fra operatørområdet når sideenhetene er sammenlagt, frigjør styrearmlåsen (Figur 10) og roter styrearmen bort fra trekkenheten.

Figur 10

1. Styrearmlås

Important: Påse at du roterer styrearmen tilbake til maskinen før klipping.

Før maskinen transporteres, skal man heve sideenhetene og fest sideenhetenes transportlåser (Figur 11).

Figur 11

1. Sideenhetenes transportlåser

For å gi nok kraft til maskinen og klippeenheten når du klipper, kjør motoren på hurtig gassinnstilling og juster bakkehastigheten etter forholdene. Her er en god regel du kan følge: Reduser hastigheten når belastningen på knivene øker, og øk hastigheten når belastningen reduseres.

Veksle klipperetning for å unngå å lage hjulspor i gresset over tid. Det bidrar også til å spre det klipte gresset, noe som gir bedre nedbryting og gjødsling.

Hvis du ønsker forbedret klippekvalitet, kan du redusere bakkehastigheten.

Klipp omtrent 25 mm eller ikke mer enn en tredjedel av gresstrået når du klipper. I svært frodig og tett gress kan det hende at du må redusere hastigheten og/eller heve klippehøyden enda et hakk.

Hvis gresset har vokst litt mer enn normalt, eller hvis det er veldig fuktig, må klippehøyden justeres høyere enn vanlig før gresset klippes. Klipp deretter gresset på nytt med den vanlige klippehøyden.

Fjern gressrester og skitt fra gressklipperens underside etter hver bruk. Hvis det er et tykt belegg av gress og smuss under gressklipperen, vil klipperesultatet bli dårlig.

Unngå brannfare ved å holde motoren, lyddemperen, batterirommet, parkeringsbremsen, klippeenheter, drivenheter og området der drivstoff oppbevares fritt for gress, løv og overflødig fett. Tørk opp eventuelt olje- eller drivstoffsøl.

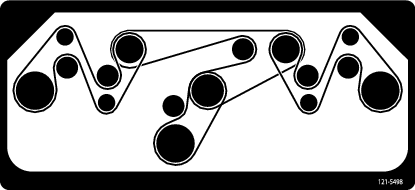

Bruk trykkluft eller en løvblåser til å rengjøre remdrevområdet. Påse at du monterer demonterte skydd eller deksler når du er ferdig med rengjøringen.

Sørg for å holde kniven skarp hele klippesesongen, fordi en skarp kniv klipper gresset uten å slite av eller frynse gresstråene. Gress som er blitt slitt av eller frynset, vil bli brunt i kantene, noe som vil sinke veksten og øke sykdomsfaren. Kontroller daglig at knivbladene er skarpe og ikke slitte eller ødelagte. Slip knivene ved behov. Hvis en kniv er ødelagt eller slitt, må du straks bytte den ut med en original Toro-kniv. Se Overhale gressklipperknivene.

1. Sett maskinen og klippeenheten på en jevn flate.

2. Senk klippeenheten til en klippehøyde på 2,5 cm.

3. Koble fra kraftuttaket, utløs trekkpedalen og sett på parkeringsbremsen.

4. Flytt gasspaken til saktestilling, stopp motoren, ta ut nøkkelen og vent til alle bevegelige deler har stanset før du reiser deg.

5. Løft fotstøtten for å eksponere toppen av klippeenheten.

6. Ta ut peilestaven/fyllpluggen fra toppen av girkassen (Figur 20), og kontroller at oljenivået er mellom merkene på peilestaven.



   Figur 20

   1. Fylleplugg og peilestav
   2. Tappeplassering

7. Hvis oljenivået er lavt, fyll på nok olje til at nivået er mellom merkene på peilestaven.

   Note: Girkassen må ikke overfylles, den kan ta skade av det.

1. Sett maskinen og klippeenheten på en jevn flate.

2. Senk klippeenheten til en klippehøyde på 2,5 cm.

3. Koble fra kraftuttaket, utløs trekkpedalen og sett på parkeringsbremsen.

4. Flytt gasspaken til saktestilling, stopp motoren, ta ut nøkkelen og vent til alle bevegelige deler har stanset før du reiser deg.

5. Løft fotstøtten for å eksponere toppen av klippeenheten.

6. Fjern peilestaven/fyllpluggen fra toppen av girkassen (Figur 20).

7. Plasser et tappefat under tappepluggen som sitter under framsiden av girkassen. Fjern pluggen og tapp oljen ned i fatet.

8. Sett tappepluggen tilbake.

9. Fyll på nok olje, omtrent 414 ml, til nivået er mellom merkene på peilestaven.

   Note: Girkassen må ikke overfylles, den kan ta skade av det.

1. Koble fra kraftuttaket, utløs trekkpedalen og sett på parkeringsbremsen.

2. Flytt gasspaken til saktestilling, stopp motoren, ta ut nøkkelen og vent til alle bevegelige deler har stanset før du reiser deg.

1. Undersøk kniveggene (Figur 24). Hvis kniven er sløv eller hvis det er hakk i den, må den tas av og knivene slipes. Se Slipe knivene.

2. Undersøk knivbladene, spesielt knivvingeområdet (Figur 24). Hvis du finner skader, slitasje eller ser at det begynner å dannes spor i denne delen av kniven (Figur 24), må den skiftes ut øyeblikkelig.

   Fare

   Hvis du ikke gjør noe med slitasje på kniven, vil det dannes et spor mellom vingedelen og den flate delen av bladet. Til slutt kan en del av bladet knekke av og bli kastet ut fra maskinen og trolig resultere i alvorlig personskade.

   • Undersøk kniven regelmessig for slitasje eller skade.

   • Prøv aldri å rette ut en kniv som er bøyd eller sveis en ødelagt eller sprukket kniv.

   • Skift ut en slitt eller skadet kniv.



   Figur 24

   1. Knivegg
   2. Knivvingeområde
   3. Slitasje/hulldannelse
   4. Sprekk

1. Koble fra kraftuttaket, utløs trekkpedalen og sett på parkeringsbremsen.

2. Flytt gasspaken til saktestilling, stopp motoren, ta ut nøkkelen og vent til alle bevegelige deler har stanset før du reiser deg.

3. Roter knivene til endene vender fremover og bakover (Figur 25).



   Figur 25

   1. Posisjon A
   2. Mål her er fra kniv til hard overflate

4. Mål fra en jevn overflate til kniveggen, posisjon A, på kniven (Figur 25). Merk deg dette målet.

5. Roter den motsatte enden av knivene fremover.

6. Mål fra en jevn overflate til kniveggene i samme posisjon som i trinn 3 ovenfor. Forskjellen mellom dimensjonene målt i trinn 3 og 4 må ikke være over 3 mm. Hvis dette målet overskrider 3 mm, er kniven bøyd og må byttes ut, se Demontere knivene og Montere knivbladene.

   Advarsel

   En kniv som er bøyd eller ødelagt kan brekke og forårsake alvorlig skade eller drepe deg eller andre i nærheten.

   • Bytt alltid ut bøyde eller ødelagte kniver.

   • Du må aldri file eller lage skarpe hakk i kanten eller overflaten på kniven.

Knivene må skiftes ut hvis de treffer en hard gjenstand, hvis de ikke er i balanse eller hvis de er bøyd. For å oppnå optimal ytelse og holde maskinen i sikkerhetsgodkjent stand bruker du bare ekte Toro-reservedeler og -tilbehør. Hvis du bruker reservedeler fra andre produsenter, kan det være i uoverensstemmelse med sikkerhetsstandardene.

1. Hold knivenden ved hjelp av en fille eller en tykk hanske.

2. Fjern knivbolten, antiskalperingsplaten og kniven fra spindelakselen (Figur 28).

1. Slip eggen i begge ender av kniven (Figur 26).

   Note: Oppretthold den originale vinkelen. Kniven opprettholder balansen hvis like mye materiale fjernes fra begge kniveggene.



   Figur 26

   1. Slip kniven i original vinkel.

2. Sjekk knivens balanse ved å legge den på en balanseringsinnretning (Figur 27).

   Note: Hvis kniven holder seg i horisontal stilling, har den riktig balanse og kan brukes. Hvis kniven ikke er i balanse, files litt av metallet på enden av vingeområdet bort (Figur 28). Fortsett med dette helt til kniven er balansert.



   Figur 27

   1. Kniv
   2. Balanseringsinnretning

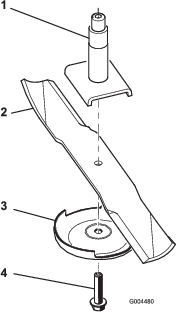

   Figur 28

   1. Spindel
   2. Vingeområdet på kniven
   3. Antiskalperingsplate
   4. Knivbolt

Note: De to sideenhetsknivene er ikke de samme som de tre midtre knivene.

1. Monter kniven på spindelakselen (Figur 28).

   Important: Buen på kniven må vende oppover, mot innsiden av gressklipperen, for å sikre riktig klipping.

2. Sett inn antiskalperingsplaten og knivbolten (Figur 28).

3. Trekk til knivbolten til 115 til 150 Nm.

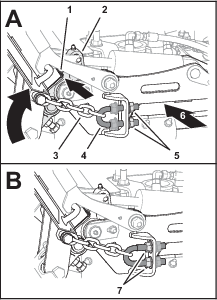

1. Start motoren, senk venstre og høyre klippeenhet, slå av motoren, ta ut nøkkelen, og vent til alle bevegelige deler har stoppet.

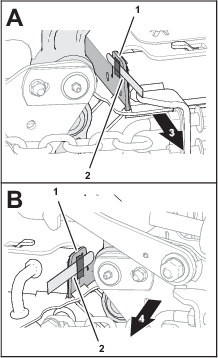

2. Ved de utvendige klippeenhetene tørker du ren klaffen på den innvendige kanalen (Figur 29).



   Figur 29

   1. Klaff (innvendig kanal – ytre klippeenhet)
   2. Foran på maskinen
   3. Bak på maskinen

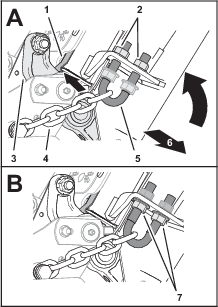

3. Ved fronten av klippeenheten løsner du helt de utvendige, taggete flensmutterene som fester de fire U-boltene (Figur 30).



   Figur 30

   1. Tagget flensmutter (innvendig)
   2. U-bolt

4. Ved bakenden av klippeenheten løsner du helt de innvendige, taggete flensmutterene som fester de fire U-boltene (Figur 31).



   Figur 31

   1. U-bolt
   2. Tagget flensmutter (utvendig)

1. Monter mellomleggene på fronten av klippeenheten, som vist i Figur 32.

   Note: Sett inn den lange klaffen på mellomlegget under remdekslet.



   Figur 32

   1. Mellomlegg for klippeenhet
   2. Innvendig kanalklaff (ytre klippeenhet)
   3. Remdeksel

2. Monter mellomleggene på fronten av klippeenheten, som vist i Figur 33.



   Figur 33

   1. Remdeksel
   2. Innvendig kanalklaff (ytre klippeenhet)
   3. Mellomlegg for klippeenhet

   Note: Hvis du bruker følerbladene, bruker du en teipbit til å feste et følerblad – 0,15 mm til klaffen på den innvendige kanalen (Figur 34).



   Figur 34

   1. Innvendig kanalklaff
   2. Følerblad
   3. Foran på maskinen
   4. Bak på maskinen

3. Start motoren, hev venstre og høyre klippeenhet helt opp, slå av motoren, ta ut nøkkelen, og vent til alle bevegelige deler har stoppet.

1. Ved fronten av klippeenheten strammer du de utvendige taggete flensmutterene til kjedene er strammet (Figur 35).

   Note: Påse at mellomlegget for klippeenheten (eller følerbladet) er i kontakt med svingkoblingen.

   Important: Påse at de øvre og nedre taggete flensmutterparene justeres jevnt.



   Figur 35

   1. Mellomlegg for klippeenhet (eller følerblad)
   2. Tagget flensmutter (utvendig)
   3. Svingkobling
   4. Kjede (begrensning)
   5. U-bolt
   6. Foran på maskinen
   7. Tagget flensmutter (innvendig)

2. Monter de innvendige, taggete flensmutterene (Figur 35), og stram til med et moment på 103–127 Nm.

3. Ved baksiden av klippeenheten strammer du de innvendige taggete flensmutterene til kjedene er strammet (Figur 36).

   Note: Påse at mellomlegget for klippeenheten (eller følerbladet) er i kontakt med svingkoblingen.

   Important: Påse at de øvre og nedre taggete flensmutterparene justeres jevnt.



   Figur 36

   1. Mellomlegg for klippeenhet (eller følerblad)
   2. Svingkobling
   3. Kjede (begrensning)
   4. U-bolt
   5. Tagget flensmutter (innvendig)
   6. Foran på maskinen
   7. Tagget flensmutter (utvendig)

4. Monter de utvendige, taggete flensmutterene (Figur 36), og stram til med et moment på 103–127 Nm.

5. Start motoren, senk den justerte klippeenheten, hev den andre klippeenheten, slå av motoren, ta ut nøkkelen, og vent til alle bevegelige deler har stoppet.

6. Fjerne mellomleggen eller følerbladene (Figur 37).



   Figur 37

7. Gjenta trinnene i Montere mellomlegget på klippeenheten og Stramme kjedene for den andre klippeenheten.
