254 cm-däck med bakre utkast

• Läs bruksanvisningen och allt annat utbildningsmaterial noga. Bekanta dig med reglagen och säkerhetsskyltarna, och lär dig hur maskinen ska användas. Om förare eller mekaniker inte kan läsa texten är det ägarens ansvar att förklara innehållet i materialet för dem.

• Lär dig hur du använder utrustningen på ett säkert sätt och bekanta dig med manöverorgan och säkerhetsskyltar.

• Alla förare och mekaniker måste få utbildning. Det är ägaren som ansvarar för att utbilda användarna.

• Låt aldrig barn eller personer som inte har fått nödvändig utbildning köra eller utföra underhåll på maskinen. Lokala föreskrifter kan begränsa användarens ålder.

• Ägaren/användaren kan förebygga och ansvarar för olyckor eller skador som andra människor eller egendom utsätts för.

• Undersök terrängen för att avgöra vilka tillbehör och redskap som krävs för att utföra arbetet på ett bra och säkert sätt. Använd endast tillbehör och redskap som godkänts av tillverkaren.

• Bär lämpliga skyddskläder som hjälm, skyddsglasögon och hörselskydd. Långt hår, löst sittande kläder eller smycken kan trassla in sig i rörliga delar.

• Undersök området där utrustningen kommer att användas och avlägsna alla föremål som stenar, leksaker och ståltråd som kan kastas omkring av maskinen.

• Kontrollera att förarkontroller, säkerhetsbrytare och skydd sitter fast och fungerar som de ska. Kör inte maskinen om dessa inte fungerar som de ska.

• Var mycket försiktig när du hanterar bensin så att du undviker personskador och materiella skador. Bensin är mycket brandfarligt och ångorna är explosiva.

• Släck alla cigaretter, cigarrer, pipor och alla andra antändningskällor.

• Använd endast en godkänd bränsledunk.

• Ta aldrig bort tanklocket eller fyll på bränsle när motorn är igång.

• Låt motorn svalna före bränslepåfyllning.

• Fyll aldrig på bränsle i maskinen inomhus.

• Förvara aldrig maskinen eller bränslebehållaren i närheten av en öppen låga, som t.ex. nära en varmvattenberedare eller någon annan maskin.

• Fyll aldrig på dunkar inuti ett fordon eller på ett lastbilsflak eller släp med plastklädsel. Ställ alltid dunken på marken en bit bort från fordonet före påfyllning.

• Lasta av maskinen från lastbilen eller släpet och fyll på bensin när den står på marken. Fyll hellre på maskinen från en dunk än med munstycket på en bensinpump om det inte är möjligt att lasta av maskinen från släpet.

• Håll munstycket i kontakt med bränsletankens kant eller dunköppningen tills tankningen är klar. Använd inte en låsöppningsanordning för munstycket.

• Om du spiller bränsle på kläderna måste du byta dem omedelbart.

• Fyll inte på för mycket bränsle i tanken. Sätt tillbaka tanklocket och dra åt det ordentligt.

• Kör aldrig motorn i ett slutet utrymme.

• Använd endast maskinen i bra belysning, och undvik gropar och dolda faror.

• Se till att alla drivhjul ligger i neutralläge och att parkeringsbromsen ligger i innan du startar motorn. Starta endast motorn från förarplatsen. Använd alltid säkerhetsbältet när vältskyddet är uppfällt. Använd inte säkerhetsbältet om vältskyddet är i det nedfällda läget.

• Sakta ned och var extra försiktig i sluttningar. Följ den rekommenderade körriktningen i sluttningar. Gräsförhållandena kan påverka maskinens stabilitet. Var försiktig i närheten av stup.

• Sakta ned och var försiktig när du ska vända och svänga i sluttningar.

• Höj aldrig klippdäcket när knivarna snurrar.

• Kör inte maskinen om inte alla skydd sitter på plats ordentligt. Se till att alla säkerhetsbrytare sitter fast, är korrekt justerade och fungerar som de ska.

• Ändra inte inställningarna för motorns varvtalshållare och övervarva inte motorn.

• Stanna på jämnt underlag, sänk klippenheterna, koppla ur drivhjulen, lägg i parkeringsbromsen (om en sådan finns) och stäng av motorn innan du lämnar förarsätet, oavsett orsak.

• Stäng av maskinen och undersök knivarna om du kör på ett föremål eller vid onormal vibration. Reparera alla skador innan du kör maskinen igen.

• Håll händer och fötter borta från klippenheterna.

• Titta bakåt och nedåt innan du backar för att se till att vägen är fri.

• Kör aldrig passagerare och håll husdjur och kringstående på avstånd.

• Sakta ned och var försiktig när du svänger och korsar vägar och trottoarer. Stanna knivarna när du inte klipper.

• Kör inte gräsklipparen om du är påverkad av alkohol, läkemedel eller andra droger.

• Blixtnedslag kan leda till allvarliga personskador eller dödsfall. Om det blixtrar eller åskar i området ska maskinen inte användas. Sök skydd.

• Var försiktig när du lastar av eller på maskinen på en släpvagn eller lastbil.

• Var försiktig när du närmar dig hörn med skymd sikt, buskage, träd eller andra objekt som kan försämra sikten.

• Vid körning på allmän väg ska föraren slå på blinkande varningslampor (om sådana har monterats), såvida sådana lampor inte har förbjudits i lag.

• Koppla ur drivhjulen, sänk klippenheterna, flytta gaspedalen till neutralläget, lägg i parkeringsbromsen, stanna motorn och ta ut nyckeln. Vänta tills alla rörliga delar har stannat innan du justerar, rengör eller reparerar maskinen.

• Ta bort gräs och skräp från klippenheterna, drivhjulen och ljuddämparen. Låt motorn svalna innan maskinen ställs i förvaring och förvara den inte i närheten av öppen eld. Torka upp eventuellt olje- eller bränslespill.

• Låt motorn svalna innan maskinen ställs i förvaring, och förvara den inte i närheten av öppen låga.

• Stäng av bränsletillförseln vid förvaring och under transport. Förvara inte bränsle nära öppen låga och tappa inte ur bränsle inomhus.

• Parkera maskinen på ett plant underlag. Låt aldrig personer utan nödvändig utbildning utföra underhåll på maskinen.

• Använd domkrafter för att stötta upp komponenter när det behövs.

• Lätta försiktigt på trycket i komponenter med upplagrad energi.

• Koppla ifrån batteriet innan du utför några reparationer. Lossa minuskabelanslutningen först och pluskabelanslutningen sist. Återanslut plus först och minus sist.

• Var försiktig när du kontrollerar knivarna. Linda in knivarna i något eller ta på dig handskar, och var försiktig när du servar knivarna. Knivarna får endast bytas ut i sin helhet. De får aldrig rätas ut eller svetsas.

• Håll händer och fötter borta från rörliga delar. Gör helst inga justeringar när motorn är igång.

• Ladda batterierna i ett öppet, välventilerat utrymme, på avstånd från gnistor och öppna lågor. Koppla ur laddaren innan den ansluts till eller kopplas från batteriet. Använd skyddskläder och isolerade verktyg.

• Håll alla delar i gott bruksskick och samtliga beslag åtdragna. Byt ut alla slitna eller skadade dekaler.

• Var försiktig när du lastar av eller på maskinen på en släpvagn eller lastbil.

• Använd ramper i fullbredd för att lasta maskinen på en släpvagn eller lastbil.

• Bind fast maskinen så att den sitter säkert med spännband, kedjor, vajrar eller rep. Både de främre och de bakre spännremmarna ska vara riktade nedåt och ut från maskinen.

• Kontrollera knivarnas fästskruvar ofta för att se till att de är åtdragna enligt specifikationerna.

• Se till att alla hydraulledningsanslutningar är åtdragna och att alla hydraulslangar och -ledningar är i gott skick innan du trycksätter systemet.

• Håll kropp och händer borta från småläckor eller munstycken som sprutar ut hydraulvätska under högtryck. Använd kartong eller papper för att upptäcka läckor, aldrig händerna. Hydraulvätska som sprutar ut under tryck kan ha tillräcklig kraft för att tränga in i huden och orsaka allvarliga skador.

• Sänk allt tryck i systemet genom att stanna motorn och sänka klippenheterna till marken innan du kopplar ur eller utför något arbete på hydraulsystemet.

• Om motorn måste vara igång för att ett visst underhåll ska kunna utföras, ska klädesplagg, händer, fötter och andra kroppsdelar hållas borta från klippenheterna, redskapen och andra rörliga delar. Håll kringstående på avstånd.

• Övervarva inte motorn genom att ändra varvtalsregulatorns inställningar. Be en auktoriserad Toro-återförsäljare kontrollera maxhastigheten med en varvräknare för att garantera säkerhet och noggrannhet.

• Stäng av motorn innan du kontrollerar oljenivån eller fyller på olja i vevhuset.

• Se till att gräsklipparens bränsletank är tom om maskinen ska ställas i förvaring i mer än 30 dagar. Förvara inte klipparen nära en öppen låga eller på platser där bensinångor kan antändas av en gnista.

• Utför endast det underhåll som beskrivs i denna bruksanvisning. Kontakta en auktoriserad Toro-återförsäljare vid eventuellt behov av större reparationer eller assistans.

• Använd originaldelar från Toro för att skydda din investering och bibehålla Toro-utrustningen i toppskick. Toro tillhandahåller reservdelar som utformats exakt efter utrustningens tekniska specifikationer, så de är mycket driftsäkra. Använd enbart originaldelar från Toro så slipper du bekymmer.

Mittdäckets klipphöjd justeras genom att stopptappen flyttas till olika hål.

1. För tillbaka brytaren för klipparlyft medan motorn är igång tills klipparen är helt upphöjd och släpp omedelbart brytaren.

2. Justera klipphöjden genom att rotera stopptappen tills rulltappen inuti är i linje med springorna i hålen i klipphöjdsfästet och lossa den (Figur 4).



   Figur 4

   1. Stopptapp

3. Sätt tappen i det hål i klipphöjdsfästet som motsvarar önskad klipphöjd, och vrid tappen nedåt för att låsa den på plats (Figur 4).

   Note: Det finns fyra rader med hål (Figur 4). Den översta raden ger den klipphöjd som visas ovanför tappen. Den andra raden ger angiven höjd plus 6 mm. Den tredje raden ger angiven höjd plus 12 mm. Den nedersta raden ger angiven höjd plus 18 mm. För 127 mm-läget finns bara ett hål, på andra raden. Här läggs inte 6 mm till 127 cm-läget.

4. Justera antiskalpvalsarna och medarna om det behövs.

Du justerar vingdäckens klipphöjd genom att placera svänghjulsaxlarna i hjulgafflarnas övre eller nedre hål, lägga till eller ta bort ett jämnt antal distansbrickor från hjulgafflarna och fästa klipphöjdsringen i önskade hål i klipphöjdsstången.

1. Starta motorn och höj upp klippenheten från marken så att klipphöjden kan ändras. Stäng av motorn och ta ut nyckeln när du har höjt upp klippenheten.

2. Placera svänghjulsaxlarna i samma hål på bägge hjulgafflarna. Se Figur 5 för att avgöra vilka hål som är korrekta för inställningen.



   Figur 5

   1. Spännlock
   2. Distansbrickor
   3. Mellanlägg
   4. Axelmonteringshål
   5. Svänghjul

   Note: Om du använder en klipphöjd på 64 mm eller mer måste du montera axelbulten i det nedre hjulgaffelhålet för att undvika att gräs ansamlas mellan hjulet och gaffeln. Om du använder en klipphöjd som är lägre än 64 mm och märker att gräs ansamlas ska du backa maskinen så att gräsklippet dras bort från hjul-/gaffelområdet.

3. Ta bort spännlocket från spindelaxeln (Figur 5) och skjut ut spindeln ut sänghjulsarmen. Placera de två mellanläggen (⅛ tum) på spindelaxeln såsom de satt från början. Mellanläggen krävs för att man ska få jämn höjd över hela klippenheternas bredd. Skjut på lämpligt antal 13 mm-distansbrickor på spindelaxeln för att få önskad klipphöjd, och skjut sedan på brickan på axeln.

   Note: Om du vill ha en klipphöjd på 25 mm, 38 mm eller ibland 51 mm, ska du flytta medarna och valsen till de översta hålen.

4. Säkra justeringen med spännlocket.

Klippenhetens lutning är skillnaden i klipphöjd mellan knivbladets framkant och dess bakkant. Toro rekommenderar en lutning på cirka 8–11 mm. Det innebär att knivbladets bakkant är 8–11 mm högre än dess framkant.

1. Placera maskinen på en jämn yta på verkstadsgolvet.

2. Sänk klipparen till önskad klipphöjdsinställning, för gasreglaget till det långsamma läget, stänga av motorn, dra åt parkeringsbromsen och ta ut nyckeln från tändningslåset.

3. Rotera mittkniven så att den pekar rakt framåt.

4. Använd en kort linjal och mät från golvet till längst fram på knivbladet.

5. Rotera samma kniv så att den pekar rakt bakåt och mät från golvet till längst fram på knivbladet på dem bakre delen av klipparen.

6. Subtrahera frammåtten med bakmåtten för att räkna ut knivens lutning.

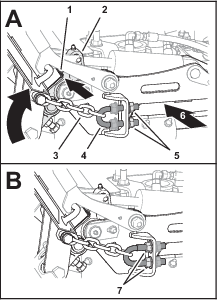

7. Justera U-skruvens kontramuttrar (Figur 8) som håller fast det bakre däckets kedjor (Figur 9) vid klippdäcket för att höja klipparens bakre del så att knivlutningen ställs in på 8–11 mm.



   Figur 8

   1. U-skruv
   2. Kontramutter


   Figur 9

   1. Bakre lyftkedja, vänster
   2. Bakre lyftkedja, höger

Om klippningen är ojämn mellan olika klippbredder rättar du till det så här:

1. Placera maskinen på en jämn yta på verkstadsgolvet.

2. Sänk klippenheten till önskad klipphöjdsinställning, för gasreglaget till det långsamma läget, stänga av motorn, dra åt parkeringsbromsen och ta ut nyckeln från tändningslåset.

3. Kontrollera och justera trycket i traktorns fram- respektive bakdäck. Se bruksanvisningen till traktorenheten.

4. Kontrollera om det finns böjda knivar.

5. Ta bort kåporna ovanpå klippenheterna.

6. Rotera kniven på varje spindel tills ändarna vetter framåt/bakåt.

7. Mät från golvet till längst fram på skäreggen.

8. Justera kontramuttrarna som håller fast däckkedjorna vid klippdäcket tills klippdäcket är plant (Figur 9).

För att få åtkomst till eller från förarplatsen när vingdäcken är uppfällda frigör du svänghjulsarmens spärr (Figur 10) och vrider svänghjulsarmen bort från traktorenheten.

Figur 10

1. Svänghjulsarmens spärr

Important: Var noga med att vrida tillbaka svänghjulsarmen mot traktorenheten före klippning.

Höj upp vingdäcken och lås deras transportspärrar innan du transporterar maskinen (Figur 11).

Figur 11

1. Vingdäckens transportspärrar

Kör med motorn i snabbt gasläge och justera hastigheten efter omgivningen för att erhålla tillräcklig kraft till maskinen och däcket medan du klipper. Detta är en bra regel att följa: sänk hastigheten i takt med att belastningen på knivarna ökar, och öka hastigheten allteftersom belastningen minskar.

Växla klippriktningen för att undvika att göra hjulspår i gräset över tiden. Det underlättar också fördelningen av det klippta gräset, vilket förbättrar nedbrytningen och gödningen.

Kör långsammare för att få ett bättre klippresultat.

Klipp av cirka 25 mm eller högst en tredjedel av grässtrået. Om du klipper ovanligt frodigt och tätt gräs kan du behöva sänka farten och/eller höja klipphöjdsinställningen ytterligare ett steg.

Klipp med en högre klipphöjdsinställning än vanligt om gräset tillåts växa högre än normalt eller om det är väldigt fuktigt. Klipp sedan på nytt med den normala, lägre inställningen.

Rensa bort gräsklipp och smuts från undersidan av klipparen efter varje klippning. Om gräs och smuts ansamlas inuti klipparen blir klippresultatet till slut inte tillfredsställande.

Håll motorn, ljuddämparen, batterifacket, parkeringsbromsen, klippenheterna och förvaringsutrymmet för bränsle fria från gräs, löv och överflödigt smörjmedel för att minska brandrisken. Torka upp eventuellt olje- eller bränslespill.

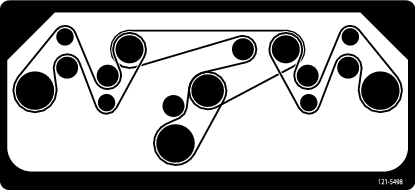

Rengör området kring remdrivningen med tryckluft eller en lövblås. Kom ihåg att sätta tillbaka de skydd och kåpor som du eventuellt har tagit bort när du är klar med rengöringen.

Se till att hålla kniven vass under klippsäsongen, eftersom en vass kniv klipper rent utan att slita och rycka av grässtråna. Om gräset slits och rycks av gulnar det i ändarna, vilket får det att växa långsammare och ökar risken för sjukdomar. Kontrollera knivarna varje dag för att se till att de inte är slöa, slitna eller skadade. Slipa knivarna om så behövs. Om en kniv är skadad eller sliten ska den bytas ut omedelbart mot en originalkniv från Toro. Se Utföra service på knivarna.

1. Placera maskinen och klippenheten på en plan yta.

2. Sänk ned klippdäcket till en klipphöjd på 2,5 cm.

3. Koppla ur kraftuttaget, släpp gaspedalen och ansätt parkeringsbromsen.

4. För gasreglaget till det långsamma läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarsätet.

5. Lyft på fotstödet för att visa övre delen av klippdäcket.

6. Ta ut oljestickan/påfyllningspluggen från ovansidan av växellådan (Figur 20) och kontrollera att oljenivån ligger mellan markeringarna på oljestickan.



   Figur 20

   1. Påfyllningsplugg och oljesticka
   2. Avtappningspluggens placering

7. Om oljenivån är låg fyller du på så mycket olja att nivån ligger mellan markeringarna på oljestickan.

   Note: Fyll inte på för mycket eftersom det kan skada växellådan.

1. Placera maskinen och klippenheten på en plan yta.

2. Sänk ned klippdäcket till en klipphöjd på 2,5 cm.

3. Koppla ur kraftuttaget, släpp gaspedalen och ansätt parkeringsbromsen.

4. För gasreglaget till det långsamma läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarsätet.

5. Lyft på fotstödet för att visa övre delen av klippdäcket.

6. Ta ut oljestickan/påfyllningspluggen från ovansidan av växellådan (Figur 20).

7. Placera ett avtappningskärl under avtappningspluggen som finns under växellådans främre del, ta ut pluggen och tappa ut oljan i kärlet.

8. Sätt tillbaka avtappningspluggen.

9. Fyll på cirka 414 ml olja, tills nivån ligger mellan markeringarna på oljestickan.

   Note: Fyll inte på för mycket eftersom det kan skada växellådan.

1. Koppla ur kraftuttaget, släpp gaspedalen och ansätt parkeringsbromsen.

2. För gasreglaget till det långsamma läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarsätet.

1. Kontrollera eggarna (Figur 24). Om eggarna är slöa eller har hack ska knivarna tas bort och slipas. Se Slipa knivarna.

2. Kontrollera knivarna, särskilt segeldelen (Figur 24). Montera omedelbart en ny kniv om du upptäcker skador, slitage eller spårbildning i detta område (Figur 24).

   Fara

   Om du låter en kniv bli sliten bildas ett spår mellan seglet och knivens flata del. Till slut kan en bit av kniven gå av och slungas ut från maskinen, vilket allvarligt kan skada dig eller kringstående och i värsta fall leda till döden.

   • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

   • Försök aldrig räta ut ett knivblad om det är böjt eller svetsa en kniv som gått av eller är sprucken.

   • Byt ut en sliten eller skadad kniv.



   Figur 24

   1. Egg
   2. Segeldel
   3. Slitage/spårbildning
   4. Spricka

1. Koppla ur kraftuttaget, släpp gaspedalen och ansätt parkeringsbromsen.

2. För gasreglaget till det långsamma läget, stanna motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarsätet.

3. Rotera knivarna tills ändarna vetter framåt och bakåt (Figur 25).



   Figur 25

   1. Läge A
   2. Mät här, från kniven till en hård yta

4. Mät från ett jämnt underlag till knivens egg vid punkt A på knivarna (Figur 25). Anteckna detta mått.

5. Rotera knivarnas motsatta ändar framåt.

6. Mät från ett jämnt underlag till knivarnas egg vid samma läge som i steg 3 ovan. Skillnaden mellan måtten i steg 3 och 4 får inte överstiga 3 mm. Om detta mått överstiger 3 mm är kniven böjd och måste bytas ut; se Demontera knivarna och Montera knivarna.

   Varning

   En kniv som är böjd eller skadad kan brytas av och orsaka allvarlig personskador eller dödsfall.

   • Byt alltid ut en böjd eller skadad kniv mot en ny kniv.

   • Fila aldrig på en knivs egg eller yta, och skapa aldrig vassa spår på dem.

Om du kör på ett hårt föremål eller om knivarna är i obalans eller böjda, måste knivarna bytas ut. Använd alltid Toros originalknivar för att försäkra bästa möjliga prestanda och även fortsättningsvis hålla maskinen säker. Om du använder ersättningsknivar från andra tillverkare kan det resultera i att maskinen inte uppfyller gällande säkerhetsstandarder.

1. Håll knivänden med en trasa eller en tjockt vadderad handske.

2. Ta bort knivskruven, antiskalpplåten och kniven från spindelaxeln (Figur 28).

1. Slipa eggen i båda ändarna av kniven (Figur 26).

   Note: Behåll ursprungsvinkeln. Kniven behåller balanseringen om samma mängd material avlägsnas från båda eggarna.



   Figur 26

   1. Slipa med ursprunglig vinkel

2. Kontrollera knivens balans med en knivbalanserare (Figur 27).

   Note: Om kniven stannar kvar i ett horisontellt läge är den i balans och kan användas. Om kniven inte är balanserad kan du fila bort lite metall från knivens segeldel (Figur 28). Upprepa proceduren tills kniven är balanserad.



   Figur 27

   1. Kniv
   2. Balanserare

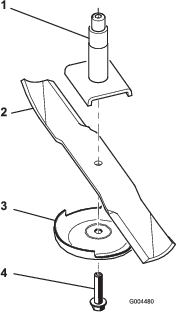

   Figur 28

   1. Spindel
   2. Knivens segeldel
   3. Antiskalpplåt
   4. Knivskruv

Note: De två vingdäcksknivarna är inte desamma som de tre mittknivarna.

1. Montera kniven på spindelaxeln (Figur 28).

   Important: Knivens böjda del måste alltid peka uppåt, mot gräsklipparens insida, för att klippningen ska bli rätt.

2. Montera antiskalpplåten och knivbulten (Figur 28).

3. Dra åt knivskruven till 115–150 Nm.

1. Starta motorn, sänk ned det vänstra och högra däcket, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

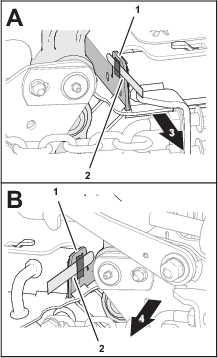

2. På de yttre däcken torkar du rent fliken på den inre kanalen (Figur 29).



   Figur 29

   1. Flik (inre kanal – yttre däck)
   2. Maskinens främre del
   3. Maskinens baksida

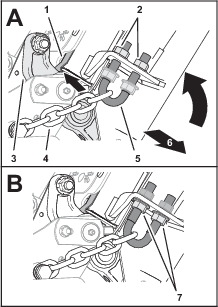

3. På framsidan av däcket lossar du helt de yttre sågtandade flänsmuttrarna som fäster de fyra U-bultarna (Figur 30).



   Figur 30

   1. Sågtandad flänsmutter (inre)
   2. U-bult

4. På baksidan av däcket lossar du helt de inre sågtandade flänsmuttrarna som fäster de fyra U-bultarna (Figur 31).



   Figur 31

   1. U-bult
   2. Sågtandad flänsmutter (yttre)

1. Montera däckmellanläggen framtill på däcket enligt Figur 32.

   Note: För in en del av mellanläggets långa flik under remkåpan.



   Figur 32

   1. Däckmellanlägg
   2. Inre kanalflik (yttre däck)
   3. Remkåpa

2. Montera däckmellanläggen framtill på däcket enligt Figur 33.



   Figur 33

   1. Remkåpa
   2. Inre kanalflik (yttre däck)
   3. Däckmellanlägg

   Note: Om du använder bladmått ska du fästa ett bladmått på 0,15 mm på fliken på den inre kanalen med en bit tejp (Figur 34).



   Figur 34

   1. Inre kanalflik
   2. Bladmått
   3. Maskinens främre del
   4. Maskinens baksida

3. Starta motorn, höj upp det vänstra och högra däcket helt, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

1. På däckets framsida drar du åt de yttre sågtandade flänsmuttrarna tills kedjorna är spända (Figur 35).

   Note: Se till att däckmellanlägget (eller bladmåttet) kommer i kontakt med svänglänken.

   Important: Se till att de övre och nedre sågtandade flänsmuttrarna är jämnt justerade.



   Figur 35

   1. Däckmellanlägg (eller bladmått)
   2. Sågtandad flänsmutter (yttre)
   3. Svänglänk
   4. Kedja (stopp)
   5. U-bult
   6. Maskinens främre del
   7. Sågtandad flänsmutter (inre)

2. Gänga fast de inre sågtandade flänsmuttrarna (Figur 35) och dra åt dem till 103–127 Nm.

3. På baksidan av däcket drar du åt de inre sågtandade flänsmuttrarna tills kedjorna är spända (Figur 36).

   Note: Se till att däckmellanlägget (eller bladmåttet) kommer i kontakt med svänglänken.

   Important: Se till att de övre och nedre sågtandade flänsmuttrarna är jämnt justerade.



   Figur 36

   1. Däckmellanlägg (eller bladmått)
   2. Svänglänk
   3. Kedja (stopp)
   4. U-bult
   5. Sågtandad flänsmutter (inre)
   6. Maskinens främre del
   7. Sågtandad flänsmutter (yttre)

4. Gänga fast de yttre sågtandade flänsmuttrarna (Figur 36) och dra åt dem till 103–127 Nm.

5. Starta motorn, sänk ned det justerade däcket, höj upp det andra däcket, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

6. Ta bort mellanläggen eller bladmåtten (Figur 37).



   Figur 37

7. Upprepa stegen i Montera mellanläggen på däcket och Spänna kedjorna för det andra klippdäcket.
