Achterlossend maaidek, 254 cm

• Lees of raadpleeg de gebruikershandleiding en ander instructiemateriaal zorgvuldig. Zorg ervoor dat u vertrouwd raakt met de bedieningsorganen en de veiligheidssymbolen en weet hoe u de machine moet gebruiken. Als de bestuurder of de monteur de taal waarin de handleiding is geschreven, niet machtig is, moet de eigenaar ervoor zorgen dat deze de inhoud van het materiaal begrijpt.

• Zorg ervoor dat u vertrouwd raakt met de bedieningsorganen en de veiligheidssymbolen, en weet hoe u de machine veilig kunt gebruiken.

• Alle bestuurders en monteurs moeten instructies hebben ontvangen. De eigenaar is verantwoordelijk voor de instructie van de gebruikers

• Laat kinderen of personen die geen instructie hebben ontvangen, de machine nooit gebruiken of onderhoudswerkzaamheden daaraan verrichten. Plaatselijke voorschriften kunnen nadere eisen stellen aan de leeftijd van degene die met de machine werkt.

• De eigenaar/gebruiker is verantwoordelijk voor persoonlijke ongelukken of letsels en materiële schade, en hij kan zulke ongelukken en beschadigingen voorkomen.

• Inspecteer het terrein om vast te stellen welke accessoires en werktuigen nodig zijn om goed en veilig te werken. Gebruik alleen door de fabrikant goedgekeurde accessoires en werktuigen.

• Draag geschikte kleding en uitrusting, zoals een helm, een veiligheidsbril en gehoorbescherming. Lang haar, losse kleding of sieraden kunnen worden gegrepen door bewegende onderdelen.

• Inspecteer het terrein waarop u de maaimachine gaat gebruiken en verwijder eventuele voorwerpen die door de machine kunnen worden uitgeworpen.

• Controleer of de dodemansknop, de veiligheidsschakelaars en de veiligheidsschermen zijn bevestigd en naar behoren werken. Gebruik de machine uitsluitend als deze naar behoren werkt.

• Om letsel en schade te voorkomen dient u bijzonder voorzichtig te zijn bij de omgang met benzine. Benzine is uiterst brandbaar en de dampen ervan zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

• Gebruik uitsluitend een goedgekeurd vat of blik voor de brandstof.

• Verwijder nooit de dop van de brandstoftank en vul nooit brandstof bij terwijl de motor loopt.

• Laat de motor afkoelen voordat u brandstof bijvult.

• U mag de brandstoftank nooit binnenshuis bijvullen.

• Bewaar de machine of brandstofhouder nooit bij een open vlam, vonk of waakvlam bij bijv. een geiser of andere apparaten.

• Vul vaten nooit in een voertuig of vrachtwagen of op een oplegger met plastic afdekking. Zet brandstofvaten altijd op de grond en uit de buurt van het voertuig voordat u de tank bijvult.

• Laad de machine uit de vrachtwagen of van de aanhanger en vul de tank pas als de machine op de grond staat. Als dit niet mogelijk is, is het beter dergelijke machines bij te vullen uit een draagbaar vat dan met behulp van een brandstofpistool.

• Houd de vulpijp voortdurend in contact met de rand van de brandstoftank of de opening van de brandstofhouder totdat het bijvullen voltooid is. Gebruik geen hulpmiddelen die de vulpijp in de geopende stand vergrendelen.

• Kleed u onmiddellijk om als er brandstof wordt gemorst op uw kleding.

• Doe de brandstoftank nooit te vol. Plaats de brandstoftankdop en draai deze goed aan.

• Laat de motor nooit in een afgesloten ruimte lopen.

• Werk uitsluitend bij goed licht en blijf uit de buurt van kuilen en verborgen gevaren.

• Controleer of alle aandrijvingen in de neutraalstand staan en de parkeerrem in werking is gesteld voordat u de motor start. Start de motor uitsluitend vanaf de bestuurderspositie. Doe altijd de veiligheidsgordel om als de rolbeugel omhoog is geklapt. Doe de veiligheidsgordel niet om als de rolbeugel omlaag is geklapt.

• Verminder uw snelheid en wees extra voorzichtig op hellingen. Rij op hellingen in de aanbevolen richting. De gazonomstandigheden kunnen van invloed zijn op de stabiliteit van de machine. Wees voorzichtig als u dicht in de buurt van een steile helling werkt.

• Verminder uw snelheid en wees voorzichtig als u op een helling een bocht maakt of van richting verandert.

• U mag het maaidek nooit omhoog brengen als de maaimessen draaien.

• Gebruik de machine nooit als de veiligheidsschermen niet stevig op hun plaats zitten. Zorg ervoor dat alle interlockschakelaars zijn aangebracht, correct zijn afgesteld en naar behoren werken.

• Verander nooit de stand van de toerenregelaar van de motor en laat de motor niet te snel draaien.

• Stop de machine op een horizontaal oppervlak, laat de maaidekken neer, schakel de aandrijvingen uit, stel de parkeerrem (indien aanwezig) in werking en zet de motor af voordat u de bestuurdersstoel om welke reden ook verlaat.

• Stop de machine en controleer de maaimessen als u een vreemd voorwerp heeft geraakt of de machine abnormaal begint te trillen. Voer alle noodzakelijke reparaties uit voordat u de machine weer in gebruik neemt.

• Houd uw handen en voeten uit de buurt van de maai-eenheden.

• Kijk achterom en omlaag voordat u achteruitrijdt om er zeker van te zijn dat de weg vrij is.

• Vervoer geen passagiers en zorg ervoor dat huisdieren en omstanders uit de buurt blijven.

• Verminder uw snelheid en wees voorzichtig als u een bocht maakt of wegen en voetpaden oversteekt. Schakel de maaimessen uit als u niet maait.

• Gebruik de maaimachine niet als u onder de invloed van alcohol of drugs bent.

• Bliksem kan ernstig of dodelijk letsel veroorzaken. Als u bliksem ziet of donder hoort in het gebied, gebruik de machine dan niet; ga schuilen.

• Wees voorzichtig als u de machine inlaadt op een aanhanger of een vrachtwagen of uitlaadt.

• Wees voorzichtig bij het naderen van blinde hoeken, struiken, bomen, en andere objecten die het zicht kunnen belemmeren.

• De bestuurder moet de eventueel bijgeleverde waarschuwingslichten laten knipperen als hij op de openbare weg rijdt, tenzij dit wettelijk is verboden.

• Schakel de aandrijvingen uit, laat de maaidekken neer, zet het tractiepedaal in de neutraalstand, stel de parkeerrem in werking, zet de motor af en verwijder het contactsleuteltje. Wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de machine afstelt, reinigt of repareert.

• Verwijder gras en vuil van de maaidekken, de aandrijvingen en de geluiddemper. Laat de motor afkoelen voordat u deze opslaat om brand te voorkomen. Neem gemorste olie of brandstof meteen op.

• Laat de machine eerst afkoelen voordat u deze opslaat. Parkeer de machine niet in de nabijheid van een open vuur.

• Zorg ervoor dat de brandstofafsluitklep is gesloten als u de machine stalt of transporteert. U mag brandstof niet opslaan in de nabijheid van een open vuur of binnenshuis aftappen uit de brandstoftank.

• Parkeer de machine op een horizontaal oppervlak. Laat personeel dat niet bekend is met de instructies, nooit onderhoudswerkzaamheden aan de machine uitvoeren.

• Plaats onderdelen op assteunen indien dit nodig is.

• Haal voorzichtig de druk van onderdelen met opgeslagen energie.

• Maak de accukabels los voordat u reparatiewerkzaamheden gaat verrichten. Maak eerst de minpool van de accu los en daarna de pluspool. Sluit eerst de pluspool van de accu aan en daarna de minpool.

• Wees voorzichtig als u de messen controleert. Omwikkel de maaimessen of draag handschoenen en wees voorzichtig als u onderhoudswerkzaamheden aan de maaimessen verricht. Messen mogen uitsluitend worden vervangen. Probeer ze nooit recht te buigen of te lassen.

• Houd uw handen en voeten uit de buurt van bewegende onderdelen. Stel indien mogelijk de machine niet af terwijl de motor loopt.

• Laad de accu op in een open, goed geventileerde ruimte; doe dit niet in de buurt van vonken en open vuur. Haal de oplader uit het stopcontact voordat u deze aansluit op of losmaakt van de accu. Draag beschermende kleding en gebruik geïsoleerd gereedschap.

• Zorg ervoor dat alle onderdelen in goede staat verkeren en alle bevestigingselementen stevig vastzitten. Vervang versleten of beschadigde stickers.

• Wees voorzichtig als u de machine inlaadt op een aanhanger of een vrachtwagen of uitlaadt.

• Gebruik oprijplaten over de volledige breedte om de machine op een aanhangwagen of in een vrachtwagen te laden.

• Zet de machine goed vast met spanbanden, kettingen, kabels of touwen. Zowel de voorste als de achterste spanband moet naar beneden en naar de buitenkant van de machine lopen

• Controleer regelmatig of de montagebouten van de maaimessen nog met de juiste torsie zijn vastgedraaid.

• Zorg ervoor dat alle aansluitstukken van de hydraulische leidingen vastzitten en alle hydraulische slangen en leidingen in goede staat verkeren voordat u druk zet op het hydraulische systeem.

• Houd lichaam en handen uit de buurt van kleine lekgaten of spuitmonden waaruit onder hoge druk hydraulische vloeistof ontsnapt. U kunt lekken in het hydraulische systeem opsporen met behulp van karton of papier. Doe dit niet met uw handen. Hydraulische vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om door de huid heen te dringen, en letsel veroorzaken.

• Voordat u het hydraulische systeem loskoppelt of werkzaamheden eraan verricht, moet u alle druk in het systeem opheffen. Dit doet u door de motor af te zetten en de maaidekken neer te laten op de grond.

• Als de motor moet lopen om onderhouds- of afstelwerkzaamheden uit te voeren, moet u uw kleding, handen, voeten en andere lichaamsdelen uit de buurt van de maaidekken, werktuigen en bewegende delen houden. Houd iedereen op afstand.

• Voorkom dat de motor het maximaal toelaatbare toerental overschrijdt, doordat de instellingen van de motor zijn veranderd. Ten behoeve van de veiligheid en een nauwkeurige afstelling moet u het maximale motortoerental door een erkende Toro-dealer laten controleren met een toerenteller.

• U moet de motor afzetten voordat u het oliepeil controleert of het carter bijvult met olie.

• Zorg ervoor dat de brandstoftank leeg is als de machine langer dan 30 dagen wordt opgeslagen. Sla de maaimachine niet op in de buurt van open vuur en houd de brandstof weg van open vuur of vonken.

• Verricht onderhoudswerkzaamheden uitsluitend volgens de instructies in deze handleiding. Indien belangrijke reparaties nodig zijn of hulp is vereist, moet u contact opnemen met een erkende Toro-dealer.

• Originele onderdelen van Toro zijn de beste waarborg van uw investering en het optimale prestatievermogen van uw Toro-maaimachine. Toro levert vervangingsonderdelen die precies voldoen aan de fabricagespecificaties van uw machine: betrouwbaarheid gegarandeerd. Kies voor zekerheid originele Toro-onderdelen.

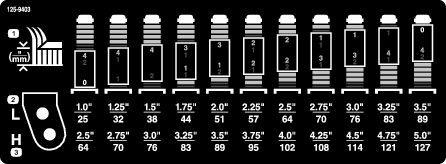

Wijzig de maaihoogte van het middelste maaidek door de aanslagpen in het gewenste gat te brengen.

1. Laat de motor lopen, druk de hefschakelaar naar achteren totdat het maaidek volledig is opgeheven, en laat de schakelaar dan onmiddellijk los.

2. Om de maaihoogte in te stellen, moet u de aanslagpen draaien totdat de stomp ervan op een lijn staat met de gleuven in de openingen in de maaihoogtebeugel, en verwijderen (Figuur 4).



   Figuur 4

   1. Aanslagpen

3. Kies de opening in de maaihoogtebeugel die correspondeert met de gewenste maaihoogtestand, en steek de pen daarin (Figuur 4).

   Note: Er zijn 4 rijen met openingen (Figuur 4). In de bovenste rij vindt u de maaihoogte die staat aangegeven boven de pen. De tweede rij is voor de aangegeven maaihoogte plus 6 mm. De derde rij is voor de aangegeven maaihoogte plus 12 mm. De onderste rij is voor de aangegeven maaihoogte plus 18 mm. Voor de stand van 127 mm is er slechts één opening, die zich in de tweede rij bevindt. Hiermee wordt de stand van 127 mm niet verhoogd met 6 mm.

4. Stel de antiscalpeerrollen en glijders naar wens af.

Om de maaihoogte van de zijmaaidekken in te stellen, moet u de assen van de zwenkwielen in de bovenste of onderste openingen in de zwenkwielvorken plaatsen en vervolgens een gelijk aantal afstandsstukken toevoegen aan de zwenkwielvorken of verwijderen. Daarna bevestigt u de maaihoogtekraag aan de gewenste openingen in de maaihoogtestang.

1. Start de motor en breng het maaidek omhoog zodat het vrijkomt van de grond en de maaihoogte kan worden gewijzigd. Zet de motor af en verwijder het sleuteltje nadat het maaidek omhoog is gebracht.

2. Plaats de assen van de zwenkwielen in dezelfde openingen in beide zwenkwielvorken. Raadpleeg Figuur 5 om vast te stellen wat de correcte openingen voor de instelling van de maaihoogte zijn.



   Figuur 5

   1. Klemkapje
   2. Afstandsstukken
   3. Opvulstukken
   4. Montage-openingen van as
   5. Zwenkwiel

   Note: Als de machine wordt gebruikt bij een maaihoogte van 64 mm of hoger, moet de asbout worden geplaatst in de onderste opening van het zwenkwielvork om te voorkomen dat er zich gras opeenhoopt tussen het wiel en de vork. Als u de machine gebruikt bij een maaihoogte kleiner dan 64 mm en ontdekt dat er aangekoekt gras tussen het wiel en de vork zit, moet u de machine in de tegengestelde richting laten werken om het maaisel te verwijderen.

3. Verwijder de klemkapjes van de spilas (Figuur 5) en schuif de as uit de zwenkwielarm. Plaats de twee opvulstukken (van ⅛") op de spilas zoals deze oorspronkelijk waren geplaatst. Deze opvulstukken zijn nodig om ervoor te zorgen dat de maaidekken over de gehele breedte horizontaal staan. Schuif het benodigde aantal afstandsstukken van 13 mm op de spilas om de gewenste maaihoogte te bereiken; schuif daarna de klemring op de as.

   Note: Als u de machine afstelt op maaihoogten van 25 mm, 38 mm of in sommige gevallen 51 mm, moet u de glijders en de rollen in de bovenste openingen plaatsen.

4. Borg de instelling met het klemkapje.

De schuinstand van het maaidek is het verschil in de maaihoogte van de voorkant van het mesvlak tot de achterkant van het mesvlak. Toro beveelt een messchuinstand van zowat 8 tot 11 mm aan. Dit wil zeggen dat de achterkant van het mesvlak 8 tot 11 mm hoger is dan de voorkant.

1. Plaats de machine op een horizontaal oppervlak.

2. Zet het maaidek op de gewenste maaihoogte, zet de gashendel op Langzaam, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

3. Draai het middelste mes zodat dit recht naar voren wijst.

4. Meet met een korte liniaal de afstand van de grond tot de voorste rand van het mes.

5. Draai deze rand van het mes achterwaarts en meet de afstand van de grond tot de rand van het mes aan de achterkant van het maaidek.

6. Trek de afstand aan de voorkant van de afstand aan de achterkant om de schuinstand te berekenen.

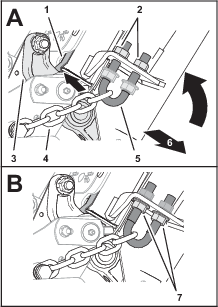

7. Draai aan de contramoeren van de U-bouten (Figuur 8) waarmee de achterste kettingen (Figuur 9) vastzitten aan het maaidek om de achterkant van het maaidek hoger te zetten, en de schuinstand 8 tot 11 mm is.



   Figuur 8

   1. U-bout
   2. Contramoer


   Figuur 9

   1. Hefketting links achteraan
   2. Hefketting rechts achteraan

Als maaibanen ongelijk worden gemaaid, moet u dit als volgt corrigeren:

1. Plaats de machine op een horizontaal oppervlak.

2. Zet het maaidek op de gewenste maaihoogte, zet de gashendel op Langzaam, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

3. Controleer de bandendruk van de voor- en achterbanden van de tractie-eenheid en pas aan indien nodig; raadpleeg de Gebruikershandleiding voor meer details.

4. Controleer op kromme messen.

5. Verwijder de kappen van de bovenkant van de maaidekken.

6. Draai het mes op elke as totdat de uiteinden in de lengterichting liggen.

7. Meet de afstand van de grond tot de voorste rand van het mes.

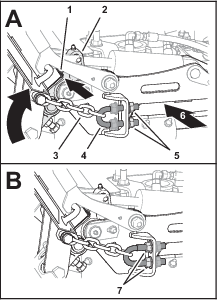

8. Draai aan de contramoeren waarmee de kettingen van het maaidek zijn bevestigd aan het maaidek, totdat het maaidek horizontaal staat (Figuur 9).

Om toegang te krijgen tot of vanaf de bestuurdersruimte als de zijmaaidekken omhoog geklapt zijn, zet u de grendel van de zwenkwielarm (Figuur 10) los en draait u de zwenkwielarm weg van de tractie-eenheid.

Figuur 10

1. Grendel van zwenkwielarm

Important: Vergeet niet om de zwenkwielarm terug naar de machine te draaien wanneer u gaat maaien.

Voordat u de machine transporteert, moet u de zijmaaidekken opheffen en de transportvergrendelingen van de zijmaaidekken vastzetten (Figuur 11).

Figuur 11

1. Transportvergrendelingen van zijmaaidekken

Om tijdens het maaien genoeg vermogen voor de machine en het maaidek te behouden, moet u de gashendel op Snel zetten en uw rijsnelheid aanpassen aan de omstandigheden. Een goede leidraad is: verlaag de rijsnelheid als de belasting van de maaimessen verhoogt; verhoog de rijsnelheid als de belasting van de messen verlaagt.

Maai afwisselend in verschillende richtingen om te voorkomen dat er na verloop van tijd voren op de grasmat ontstaan. Dit zorgt ook voor een betere verspreiding van het maaisel, wat de vertering en bemesting ten goede komt.

Om de maairesultaten te verbeteren, moet u maaien bij een lagere rijsnelheid.

Verwijder bij het maaien ongeveer 25 mm of niet meer dan ⅓ van de grassprieten. Bij zeer lang, mals en dicht gras moet u wellicht de snelheid aanpassen en/of de maaihoogte-instelling een stap omhoogzetten.

Als u het gras iets langer dan normaal hebt laten groeien of als het een hoog vochtgehalte heeft, moet u de maaihoogte hoger dan normaal instellen en het gras op deze hoogte maaien. Maai het gras daarna op de lagere, normale hoogte.

Verwijder na elk gebruik maaisel en vuil van de onderkant van het maaidek. Als zich gras en vuil in het maaidek verzamelt, leidt dat uiteindelijk tot een onbevredigend maairesultaat.

Houd de motor, geluiddemper, accubehuizing, parkeerrem, maaidekken en de brandstofopslagplaats vrij van overtollig vet, gras en bladeren om het risico op brand te verminderen. Neem gemorste olie of brandstof meteen op.

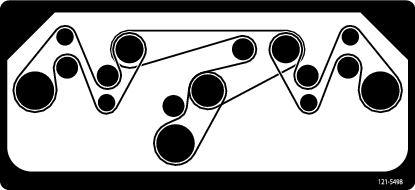

Maak de omgeving van de aandrijfriem schoon met perslucht of een bladblazer. Vergeet niet om verwijderde beschermplaten of kappen terug te zetten na het reinigen.

Zorg gedurende het hele maaiseizoen voor een scherp maaimes. Een scherp mes snijdt het gras goed af zonder het te scheuren of te kwetsen. Door scheuren en kwetsen wordt het gras bruin aan de randen, waardoor het langzamer groeit en gevoeliger is voor ziekten. Controleer elke dag of de maaimessen scherp zijn en of ze versleten of beschadigd zijn. Slijp de messen indien dit nodig is. Als een mes beschadigd of versleten is, moet u het onmiddellijk vervangen door een origineel Toro mes. Zie Onderhoud van de maaimessen.

1. Plaats het maaidek op een horizontaal oppervlak.

2. Laat het maaidek zakken tot een maaihoogte van 2,5 cm.

3. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

4. Zet de gashendel op Langzaam, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

5. Til de voetsteun omhoog zodat de bovenkant van het maaidek zichtbaar is.

6. Verwijder de peilstok/vulplug op de bovenkant van de tandwielkast (Figuur 20) en controleer of het peil van de tandwielolie tussen de merktekens op de peilstok staat.



   Figuur 20

   1. Vulplug en peilstok
   2. Locatie van afvoer

7. Als het oliepeil te laag is, vult u voldoende olie bij totdat het peil tussen de markeringen op de peilstok staat.

   Note: Giet de tandwielkast niet te vol, anders kan ze beschadigd raken.

1. Plaats het maaidek op een horizontaal oppervlak.

2. Laat het maaidek zakken tot een maaihoogte van 2,5 cm.

3. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

4. Zet de gashendel op Langzaam, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

5. Til de voetsteun omhoog zodat de bovenkant van het maaidek zichtbaar is.

6. Verwijder de peilstok/vulplug op de bovenkant van de tandwielkast (Figuur 20).

7. Plaats een opvangbak onder de aftapplug onder de voorkant van de tandwielkast en verwijder de plug. Laat de olie in de bak lopen.

8. Plaats de aftapplug terug.

9. Vul de tandwielkast met voldoende olie, ongeveer 414 ml, totdat het peil tussen de markeringen op de peilstok staat.

   Note: Giet de tandwielkast niet te vol, anders kan ze beschadigd raken.

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel op Langzaam, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

1. Controleer de snijranden (Figuur 24). Als de snijranden niet scherp zijn of inkepingen vertonen, moet u de messen verwijderen en deze slijpen. Zie De maaimessen slijpen.

2. Controleer de messen, in het bijzonder de vleugel (Figuur 24). Als u beschadiging, slijtage of groefvorming in dit deel constateert (Figuur 24), moet u het mes direct vervangen.

   Gevaar

   Als het mes gaat slijten, kan er een groef ontstaan tussen de vleugel en het platte deel van het mes. Uiteindelijk kan dan een stuk van het mes afbreken en van onder de maaikast worden weggeslingerd waardoor de bestuurder of een omstander ernstig letsel kan oplopen.

   • Controleer op gezette tijden het maaimes op slijtage of beschadigingen.

   • Probeer nooit een krom mes te richten of een gebroken of gescheurd mes te lassen.

   • Vervang een versleten of beschadigd mes.



   Figuur 24

   1. Snijrand
   2. Vleugel
   3. Slijtage/groefvorming
   4. Scheur

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel op Langzaam, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de messen totdat de uiteinden in de lengterichting liggen (Figuur 25).



   Figuur 25

   1. Stand A
   2. Meet hier de afstand van het mes tot het harde oppervlak

4. Meet de afstand tussen een horizontaal oppervlak en de snijrand, stand A, van de messen (Figuur 25). Noteer deze afstand.

5. Draai de tegenovergestelde uiteinden van de messen naar voren.

6. Meet de afstand tussen een horizontaal oppervlak en de snijrand van de messen op dezelfde plaats als in stap 3 hierboven. Het verschil tussen de afstanden die zijn gemeten bij stap 3 en stap 4 mag niet meer dan 3 mm zijn. Als dit verschil meer bedraagt dan 3 mm, is het mes krom en moet het worden vervangen; zie Maaimessen verwijderen en Maaimessen monteren.

   Waarschuwing

   Een krom of beschadigd mes kan breken en u of omstanders ernstig letsel toebrengen.

   • Vervang altijd een krom of beschadigd mes door een nieuw mes.

   • Vijl of maak nooit scherpe inkepingen in de snijranden of het oppervlak van het mes.

Een mes moet worden vervangen als u een vast voorwerp heeft geraakt, of als het mes uit balans of krom is. Om de beste prestaties te verkrijgen en er zeker van te zijn dat de machine altijd veilig kan worden gebruikt, moet u ter vervanging uitsluitend originele Toro messen gebruiken. Gebruik ter vervanging nooit messen van andere fabrikanten omdat dit in strijd kan zijn met de veiligheidsnormen.

1. Pak het uiteinde van het mes vast met een doek of een dikke handschoen.

2. Verwijder de mesbout, de antiscalpeercup en het mes van de as (Figuur 28).

1. Slijp de snijranden aan beide uiteinden van het mes (Figuur 26).

   Note: Houd daarbij de oorspronkelijke hoek in stand. Het mes blijft in balans als u van beide snijranden dezelfde hoeveelheid materiaal verwijdert.



   Figuur 26

   1. Onder oorspronkelijke hoek slijpen

2. Controleer de balans van het mes met een mesbalans (Figuur 27).

   Note: Als het mes horizontaal blijft, is het in balans en geschikt voor gebruik. Als het mes niet in balans is, moet u wat metaal afvijlen van het uiteinde van de vleugel (Figuur 28). Herhaal dit indien nodig totdat het mes in balans is.



   Figuur 27

   1. Mes
   2. Mesbalans

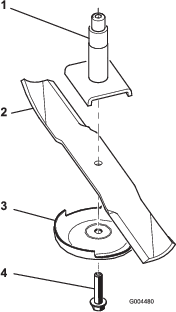

   Figuur 28

   1. As
   2. Vleugel van het mes
   3. Antiscalpeerplaat
   4. Mesbout

Note: De 2 messen van de zijmaaidekken verschillen van de 3 middelste messen.

1. Monteer het mes op de as (Figuur 28).

   Important: Het gebogen deel van het mes moet naar de binnenzijde van de maaikast wijzen om een goede maaikwaliteit te garanderen.

2. Monteer de antiscalpeerplaat en de mesbout (Figuur 28).

3. Draai de mesbout vast met een torsie van 115 tot 150 N·m.

1. Start de motor, laat het linker en rechter maaidek neer, zet de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen.

2. Veeg bij de buitenste maaidekken de lip van het binnenste kanaal schoon (Figuur 29).



   Figuur 29

   1. Lip (binnenste kanaal – buitenste maaidek)
   2. Voorzijde van de machine
   3. Achterkant van machine

3. Maak aan de voorkant van het maaidek de buitenste gekartelde flensmoeren waarmee de 4 U-bouten zijn bevestigd volledig los (Figuur 30).



   Figuur 30

   1. Gekartelde flensmoer (binnenkant)
   2. U-bout

4. Maak aan de achterkant van het maaidek de binnenste gekartelde flensmoeren waarmee de 4 U-bouten zijn bevestigd volledig los (Figuur 31.



   Figuur 31

   1. U-bout
   2. Gekartelde flensmoer (buitenkant)

1. Monteer de opvulstukken voor het maaidek aan de voorkant van het maaidek zoals getoond in Figuur 32.

   Note: Steek de lange lip van het opvulstuk gedeeltelijk onder de drijfriemkap.



   Figuur 32

   1. Opvulstuk voor maaidek
   2. Lip van binnenste kanaal (buitenste maaidek)
   3. Drijfriemkap

2. Monteer de opvulstukken voor het maaidek aan de voorkant van het maaidek zoals getoond in Figuur 33.



   Figuur 33

   1. Drijfriemkap
   2. Lip van binnenste kanaal (buitenste maaidek)
   3. Opvulstuk voor maaidek

   Note: Als u voelermaten gebruikt, gebruik dan een stukje tape om een voelermaat (0,15 mm) te bevestigen aan de lip van het binnenste kanaal (Figuur 34).



   Figuur 34

   1. Lip van binnenste kanaal
   2. Voelermaat
   3. Voorzijde van de machine
   4. Achterkant van machine

3. Start de motor, breng het linker en rechter maaidek volledig omhoog, zet de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen.

1. Draai aan de voorkant van het maaidek de buitenste gekartelde flensmoeren vast tot de kettingen aangespannen zijn (Figuur 35).

   Note: Zorg ervoor dat het opvulstuk voor het maaidek (of de voelermaat) de scharnierverbinding raakt.

   Important: Zorg ervoor dat de bovenste en onderste gekartelde flensmoerparen gelijkmatig zijn afgesteld.



   Figuur 35

   1. Opvulstuk voor maaidek (of voelermaat)
   2. Gekartelde flensmoer (buitenkant)
   3. Scharnierverbinding
   4. Begrenzerketting
   5. U-bout
   6. Voorzijde van de machine
   7. Gekartelde flensmoer (binnenkant)

2. Draai de binnenste gekartelde flensmoeren vast (Figuur 35) met een torsie van 103 tot 127 N·m.

3. Draai aan de achterkant van het maaidek de binnenste gekartelde flensmoeren vast tot de kettingen aangespannen zijn (Figuur 36).

   Note: Zorg ervoor dat het opvulstuk voor het maaidek (of de voelermaat) de scharnierverbinding raakt.

   Important: Zorg ervoor dat de bovenste en onderste gekartelde flensmoerparen gelijkmatig zijn afgesteld.



   Figuur 36

   1. Opvulstuk voor maaidek (of voelermaat)
   2. Scharnierverbinding
   3. Begrenzerketting
   4. U-bout
   5. Gekartelde flensmoer (binnenkant)
   6. Voorzijde van de machine
   7. Gekartelde flensmoer (buitenkant)

4. Draai de buitenste gekartelde flensmoeren vast (Figuur 36) met een torsie van 103 tot 127 N·m.

5. Start de motor, laat het afgestelde maaidek neer, breng het andere maaidek omhoog, zet de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen.

6. Verwijder de opvulstukken of voelermaten (Figuur 37).



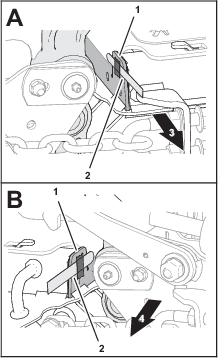

   Figuur 37

7. Herhaak stap Het opvulstuk aan het maaidek monteren en De kettingen aanspannen voor het andere maaidek.
