Puhallin ja vetosarja

122 cm:n, 132 cm:n, 152 cm:n tai 183 cm:n E-Z Vac™ Z Master® -leikkurille

Model No. 78551-Serial No. 402500000 and Up

Model No. 78552-Serial No. 404691666 and Up

Model No. 78553-Serial No. 402784468 and Up

Model No. 78554-Serial No. 402433838 and Up

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon.

  3. Kytke seisontajarru.

  4. Sammuta moottori ja irrota virta-avain.

g037289

Kuva 1

Nykyisen hihnakotelon, hihnan ja kannattimen irrotus

Note: Puhdista hihnakoteloa ympäröivä alue ennen irrottamista.

  1. Laske leikkuupöytä alimpaan leikkuukorkeuteen.

  2. Irrota oikeanpuoleinen hihnakotelo (Kuva 2).

    g009036

    Kuva 2

    1. Paina kieleke alas.
    2. Irrota hihnakotelo.

  3. Vain 122 cm:n ja 132 cm:n leikkurit: Löysää pultit, joilla oikeanpuoleinen kara on kiinnitetty leikkuupöytään (Kuva 3).

    Note: Tämä mahdollistaa pääsyn muttereihin, joilla oikeanpuoleisen hihnakotelon kannatin on kiinnitetty leikkuupöytään.

    g010497

    Kuva 3

    Kuvassa 122 cm:n ja 132 cm:n leikkuupöydät

    1. Oikeanpuoleisen hihnakotelon kannatin
    2. Aluslaatta
    3. Laippamutteri
    4. Löysää nämä pultit.

  4. Irrota nykyisen oikeanpuoleisen hihnakotelon kannatin (Kuva 3 ja Kuva 4).

    g009295

    Kuva 4

    Kuvassa 152 cm:n ja 183 cm:n leikkuupöydät

    1. Oikeanpuoleisen hihnakotelon kannatin
    2. Aluslaatta
    3. Laippamutteri

  5. Säilytä oikeanpuoleinen hihnakotelo, kannatin ja kiinnitystarvikkeet myöhempää käyttöä varten, jos kerääjän puhallin ja hihnapyörä irrotetaan.

  6. Irrota leikkuupöydän hihna ja säilytä se.

Hihnapyörästön ja hihnan asennus

Vaiheeseen tarvittavat osat:

Hihnapyörästö1
Hihnapyörän kiinnityslevy – vain koneet, joissa on alumiinikara1
Laippamutteri (⅜ tuumaa) – vain koneet, joissa on alumiinikara3

Vain koneet, joissa on alumiinikara

  1. Irrota ylin mutteri, aluslaatta ja pyörä karasta (Kuva 5).

    Note: Huomioi pyörän asento, kun irrotat sen karasta, jotta se asennetaan varmasti oikein myöhemmässä vaiheessa.

    g302393

    Kuva 5

    1. Ylin mutteri
    2. Aluslaatta
    3. Pyörä
    4. Kara

  2. Aseta hihnapyörän kiinnityslevyn tapit pyörän reikiin (Kuva 6).

    g302390

    Kuva 6

    1. Pyörä
    2. Hihnapyörän kiinnityslevyn tapit

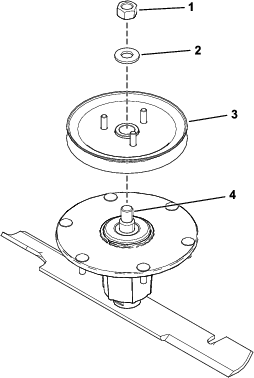

  3. Asenna pyöräkokoonpano karaan aluslaatalla ja ylimmällä mutterilla (Kuva 7).

    g313933

    Kuva 7

    1. Ylin mutteri
    2. Aluslaatta
    3. Pyöräkokoonpano
    4. Kara

  4. Kiristä ylin mutteri momenttiin 176–217 N·m.

    Note: Varmista, että pyörä pyörii esteettä.

  5. Kohdista uusi hihnapyörästö niin, että aukot asettuvat tappien kohdalle (Kuva 8).

  6. Lukitse hihnapyörä paikalleen kääntämällä sitä (Kuva 8).

  7. Kun uusi hihnapyörästö on paikoillaan, kiinnitä se asentamalla mutterit (Kuva 8).

    Kiristä kolme mutteria momenttiin 28–34 N·m.

    g313932

    Kuva 8

    1. Hihnapyörästö
    2. Mutteri
    3. Tappi

  8. Asenna leikkuupöydän hihna.

Pulteilla varustetut koneet

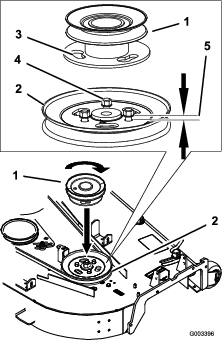

  1. Löysää nykyisen leikkuupöydän hihnapyörän kiinnityspultteja mutta älä irrota niitä (Kuva 9).

    Note: Pultin pään ja hihnapyörän välillä tulee olla 5 mm:n rako.

  2. Kohdista uusi hihnapyörästö niin, että aukot asettuvat hihnapyörän pulttien päiden kohdalle (Kuva 9).

  3. Lukitse hihnapyörä paikalleen kääntämällä sitä (Kuva 9).

    Note: Jos hihnapyörä ei käänny, löysää pultteja lisää, jotta pulttien päät nousevat ja hihnapyörä voidaan lukita paikalleen.

  4. Kun uusi hihnapyörästö on paikoillaan, kiinnitä se kiristämällä nykyiset pultit.

    Note: Kiristä pultit momenttiin 28–34 N·m.

    g003396

    Kuva 9

    1. Hihnapyörästö
    2. Leikkuupöydän hihnapyörä
    3. Lukitusaukot
    4. Pulttien päät
    5. Rako – 5 mm

  5. Asenna leikkuupöydän hihna.

Koneet, joissa ei ole pultteja

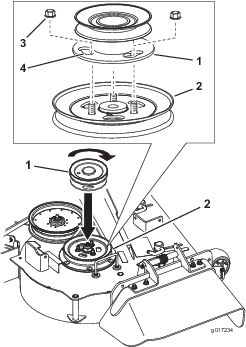

  1. Irrota nykyisen leikkuupöydän hihnapyörän mutterit (Kuva 10).

  2. Asenna uusi hihnapyörästö leikkuupöydän hihnapyörän pultteihin (Kuva 10).

  3. Lukitse hihnapyörä paikalleen kääntämällä sitä (Kuva 10).

  4. Kun uusi hihnapyörästö on paikoillaan, kiinnitä se asentamalla mutterit.

    Note: Kiristä mutterit momenttiin 28–34 N·m.

    g017234

    Kuva 10

    1. Hihnapyörästö
    2. Leikkuupöydän hihnapyörä
    3. Lukitusaukot
    4. Mutterit

  5. Asenna leikkuupöydän hihna.

Uuden hihnakotelon kannattimen asennus

122 cm:n ja 132 cm:n leikkurit

Vaiheeseen tarvittavat osat:

Hihnakotelon kannatin1
Lukkopultti (¼ × ¾ tuumaa)2
Lukkomutteri (¼ tuumaa)2

Asenna hihnakotelon kannatin kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 11)

g009300

Kuva 11

  1. Lukkomutteri (¼ tuumaa)
  2. Kannatin 122 cm:n ja 132 cm:n leikkuupöytiin
  3. Lukkopultti (¼ × ¾ tuumaa)

Uuden hihnakotelon kannattimen asennus

152 cm:n ja 183 cm:n leikkurit

Vaiheeseen tarvittavat osat:

Hihnakotelon kannatin1
Lukkopultti (¼ × ¾ tuumaa)2
Lukkomutteri (¼ tuumaa)2

Asenna hihnakotelon kannatin kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 12)

g009296

Kuva 12

  1. Lukkomutteri (¼ tuumaa)
  2. Kannatin 152 cm:n ja 183 cm:n leikkuupöytiin
  3. Lukkopultti (¼ × ¾ tuumaa)

Puhallinkokoonpanon, kerääjän hihnan, jousen ja puhaltimen hihnakotelon asennus

Vaiheeseen tarvittavat osat:

Puhallinkokoonpano1
Kerääjän hihna1
Puhaltimen hihnakotelo1
Jousi1

Katso ohjeet puhaltimen, kerääjän hihnan, jousen ja puhaltimen hihnakotelon asianmukaiseen asennukseen kerääjän käyttöoppaasta.
