152 cm oder 182 cm Kreiselmäher mit Heckauswurf

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

Für diesen Arbeitsschritt erforderliche Teile:

Verwenden Sie fünf Nieten, um die Halterung und den Schmutzfänger an der Vorderachse zu befestigen (Bild 3).

Bild 3

Bild zeigt die linke Seite der Maschine.

1. Halterung
2. Schmutzfänger
3. Niete

Für diesen Arbeitsschritt erforderliche Teile:

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie die Hubarme in die niedrigste Stellung ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

2. Stellen Sie das Mähwerk vor die Zugmaschine.

3. Schieben Sie das Zapfwellenjoch auf die Getriebewelle und sichern Sie die Wellen gegenläufig mit zwei Schrauben und Muttern (Bild 4).



   Bild 4

   1. Getriebe
   2. Zapfwelle
   3. Schrauben und Muttern

4. Ziehen Sie die Schrauben und Muttern (Bild 4) an; die Drehmomentspezifikationen finden Sie in der Bedienungsanleitung der Maschine.

5. Drücken Sie einen Hubarm nach unten, bis die Löcher im Hubarm mit den Löchern in den Laufradarmen übereinstimmen, und setzen Sie dann eine Unterlegscheibe und eine Schraube durch beide Arme ein.

6. Richten Sie die Hubarmlöcher mit den Laufradlöchern aus.

7. Verwenden Sie zwei Sechskantschrauben und zwei Unterlegscheiben, um die Laufradarme an den Hubarmen zu befestigen (Bild 5).

   Wenn Sie zuvor die Schrauben zum Anbau des Mähwerks verwendet haben: Tragen Sie Gewindesicherungspaste auf die Gewinde der Schrauben auf.



   Bild 5

   1. Hubarm
   2. Laufradarm
   3. Scheibe
   4. Schraube

8. Ziehen Sie die Schrauben entsprechend der Vorgaben an:

   • Wenn Sie die Schrauben zum erstmaligen Anbau des Mähwerks verwenden:

     Ziehen Sie die Schrauben auf ein Drehmoment von 256-313 N·m an.

   • Wenn Sie die zuvor verwendeten Schrauben zum Anbau des Mähwerks verwendet haben:

     Ziehen Sie die Schrauben auf ein Drehmoment von 195-239 N·m an.

9. Stellen Sie die Schnitthöhe ein, siehe Einstellen der Schnitthöhe.

Für diesen Arbeitsschritt erforderliche Teile:

Verwenden Sie zwei Ansatzschrauben und zwei Distanzstücke, um die Zapfwellenabdeckung am Getriebe zu befestigen (Bild 6).

Bild 6

1. Ansatzschraube
2. Distanzstück
3. Zapfwellenabdeckung

Note: Führen Sie diese Schritte auf einer flachen, ebenen Fläche durch.

1. Drehen Sie die Schnittmesser jeder Außenspindel, bis die Enden nach vorne und hinten gerichtet sind.

2. Messen Sie den Abstand vom Boden bis zur vorderen Messerspitze.

3. Heben Sie die Schneideinheiten in die TRANSPORTSTELLUNG an.

4. Stellen Sie die Beilagscheiben an den vorderen Laufrädern auf die gewünschte Schnitthöhe ein.

5. Drehen Sie die Messer um 180° und messen den Abstand vom Boden bis zur nach hinten gerichteten Messerspitze.

6. Lösen Sie die unteren Klemmmuttern am U-Bügel der Schnitthöhenkette (Bild 7).



   Bild 7

   1. Klemmmuttern
   2. U-Bügel
   3. Schnitthöhenkette

7. Stellen Sie die Muttern (Bild 7) ein, um das Heck der Schneideinheit anzuheben oder abzusenken, damit die Spitzen der hinteren Messer 6 mm bis 10 mm höher als die Spitzen vorne sind.

8. Ziehen Sie die Klemmmuttern fest.

Fetten Sie das Mähwerk vor der Verwendung ein, um eine richtige Einfettung zu gewährleisten, siehe Einfetten der Lager und Büchsen. Wenn Sie die Maschine nicht einwandfrei einfetten, kommt es zum frühzeitigen Ausfall kritischer Bauteile.

Ein Sortiment an von Toro zugelassenen Anbaugeräten und Zubehör wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Toro-Vertragshändler oder navigieren Sie auf www.Toro.com für eine Liste der zugelassenen Anbaugeräte und des Zubehörs.

Verwenden Sie nur Originalersatzteile und -zubehörteile von Toro, um die optimale Leistung und Sicherheit zu gewährleisten. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen.

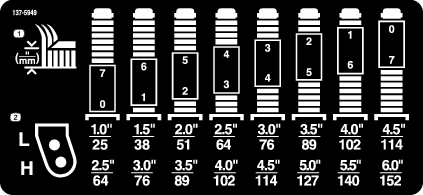

Die Schnitthöhe lässt sich in Schritten von 13 mm von 25 mm bis 152 mm einstellen. Einstellen der Schnitthöhe:

1. Parken Sie die Maschine auf einer ebenen Fläche, heben Sie die Schneideinheit in die TRANSPORTstellung an, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

2. Führen Sie die folgenden Schritte aus:

   • Positionieren Sie die Laufradachsen in den oberen oder unteren Bohrungen der Laufradgabeln, siehe Positionieren der Laufradachsen.

   • Fügen Sie der Laufradgabel eine gleiche Anzahl von Distanzstücken hinzu oder entfernen Sie diese, siehe Positionieren der Distanzstücke der Laufradgabel.

   • Verwenden Sie die Stifte in den Schnitthöhenplatten, um die Hubarmketten zu positionieren; siehe Positionierung der Schnitthöhenkette.

Positionieren der Laufradachsen

Stecken Sie die Laufradachsen in beiden Laufradgabeln in die gleichen Löcher. Ermitteln Sie die richtigen Löcher für die Einstellung mit Bild 8 und Bild 9.

Bild 8

1. Spannkappe
2. Distanzstücke
3. Beilagscheiben
4. Achsbefestigungslöcher
5. Laufrad

Bild 9

1. Schnitthöhenbefestigungslöcher für Laufradgabel
2. Schnitthöhendistanzstücke für Laufradgabel

Note: Wenn Sie mit einer Schnitthöhe von 64 mm oder höher arbeiten, setzen Sie die Achsschraube in die untere Bohrung, um Grasansammlungen zu vermeiden. Wenn Sie während des Betriebs Grasansammlungen feststellen, kehren Sie die Maschinenrichtung um, um das Schnittgut vom Rad/Gabelbereich wegzuziehen.

Es wird eine Messerneigung von 6 mm bis 9,5 mm empfohlen (d. h. die Rückseite des Messers liegt 6 mm bis 9,5 mm höher als die Vorderseite). Eine Messerneigung von mehr als 9,5 mm führt zum Rückgang der erforderlichen Leistung, gröberem Schnittgut und einer schlechteren Schnittqualität. Eine Messerneigung von weniger als 6 mm führt zu einem höheren Leistungsbedarf, kleinerem Schnittgut und einer besseren Schnittqualität.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe.

3. Drehen Sie Messer Nr. 1 so, dass es geradeaus weist.

4. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze des Messers mit einem kurzen Lineal. Drehen Sie die Messerspitze nach hinten und messen den Abstand zwischen dem Boden und der Messerspitze.

5. Ziehen Sie den vorderen Wert vom hinteren ab, um die Messerneigung zu berechnen.

6. Lockern Sie die Klemmmuttern an der Ober- oder Unterseite des U-Bügels an der Schnitthöhenkette (Bild 11).



   Bild 11

   1. Klemmmuttern
   2. U-Bügel
   3. Schnitthöhenkette

7. Stellen Sie die anderen Muttern ein, um das Heck des Mähwerks anzuheben oder abzusenken, und so die richtige Mähwerkneigung zu erhalten.

8. Ziehen Sie die Klemmmuttern fest.

Wir empfehlen Ihnen, die Antiskalpierrollen jedes Mal einzustellen, wenn Sie die Schnitthöhe ändern (Bild 12).

Bild 12

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

3. Stellen Sie die Antiskalpierrollen ein, wie in Bild 13 abgebildet.

   Note: Wählen Sie ein Loch, bei dem die Antiskalpierrolle der gewünschten Schnitthöhe so nahe wie möglich ist.



   Bild 13

   Frontrollen abgebildet

   1. Antiskalpierrolle
   2. Buchse
   3. Bundmutter
   4. Schraube

Infolge der Unterschiede zwischen verschiedenen Rasenbedingungen und der Gegengewichtseinstellung der Zugmaschine sollten Sie das Schnittbild vor dem eigentlichen Mähvorgang durch einen Test prüfen.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein, siehe Einstellen der Schnitthöhe.

3. Prüfen und stellen Sie den Druck der Vorder- und Hinterreifen der-Zugmaschine auf den in der Bedienungsanleitung der Zugmaschine angegebenen Druck ein.

4. Prüfen Sie auf verbogene Schnittmesser, siehe Prüfen auf verbogene Messer.

5. Mähen Sie einen Testbereich, um sicherzustellen, dass alle Mähwerke auf der gleichen Schnitthöhe mähen.

6. Machen Sie eine ebene Fläche mit einem Lineal (Mindestlänge 2 m) ausfindig, wenn die Mähwerke weiter eingestellt werden müssen.

7. Heben Sie die Schnitthöhe auf die höchste Einstellung an, um das Niveau der Messer leichter feststellen zu können, siehe Einstellen der Schnitthöhe.

8. Senken Sie das Mähwerk auf die ebene Fläche ab. Entfernen Sie die Abdeckungen von der Oberseite der Mähwerke.

9. Drehen Sie die Schnittmesser jeder Spindel, bis die Enden nach vorne und hinten gerichtet sind.

10. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante.

    Falls die Messungen nicht mit der gewünschten Schnitt- und Neigungshöhe übereinstimmen, siehe Einstellen der Mähwerksneigung.

11. Stellen Sie die Distanzstücke der Laufräder auf die auf dem Laufrad-Aufkleber angegebene Schnitthöhe ein, siehe Positionieren der Distanzstücke der Laufradgabel.

Kopieren Sie diese Seite für regelmäßige Verwendung.

Die Maschine hat Schmiernippel, die regelmäßig mit Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden müssen.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Fetten Sie folgende Bereiche ein:

   • Laufradgabel-Büchsen (4) (Bild 14).



     Bild 14

   • Lager der Spannarmwelle (Bild 15)



     Bild 15

Für das Getriebe sollte Schmiermittel der Sorte SAE 80-90 verwendet werden. Obwohl das Getriebe werksseitig mit Öl versandt wird, sollten Sie den Stand vor dem Verwenden des Mähwerks prüfen. Das Fassungsvermögen des Getriebes beträgt 283 ml.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren die Feststellbremse, stellen den Motor ab und ziehen den Zündschlüssel ab.

2. Nehmen Sie den Peilstab bzw. die Füllschraube oben am Getriebe ab (Bild 16) und stellen Sie sicher, dass der Ölstand zwischen den Markierungen am Peilstab liegt. Wenn der Ölstand niedrig ist, füllen Sie Öl ein, bis der Stand zwischen den Markierungen liegt.



   Bild 16

   1. Peilstab/Füllschraube

3. Setzen Sie den Messstab ein und ziehen Sie diesen auf ein Drehmoment von 9 N·m fest.

Überprüfen Sie das Drehmoment der Befestigungselemente, mit denen die Zapfwelle am Getriebe befestigt ist (Bild 17); die entsprechende Drehmomentangaben finden Sie im Einrichtungsabschnitt im Bedienungsanleitung Ihrer Maschine.

Bild 17

1. Getriebe
2. Schrauben und Muttern
3. Zapfwellen-Antriebswelle

1. Parken Sie die Maschine mit angehobenem Mähwerk auf einer ebenen Fläche.

2. Entfernen Sie die Schnitthöhenstifte (Bild 18) von den Seitenplatten des Mähwerks.



   Bild 18

   1. Schnitthöhenkette
   2. Stift

3. Senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

4. Entfernen Sie die Schrauben und Unterlegscheiben, mit denen die Hubarme an den Laufradarmen befestigt sind.



   Bild 19

   1. Hubarm
   2. Laufradarm
   3. Scheibe
   4. Schraube

5. Entfernen Sie die Schrauben und Muttern von der Zapfwelle (Bild 20) und schieben Sie das Joch aus dem Getriebe.



   Bild 20

   1. Getriebe
   2. Zapfwelle
   3. Schrauben und Muttern

   Gefahr

   Wenn der Motor läuft, und die Zapfwelle sich drehen kann, können schwere Verletzungen auftreten.

   Lassen Sie den Motor nicht an und kuppeln Sie den Zapfwellenhebel nicht ein, wenn die Zapfwelle nicht am Getriebe der Schneideinheit angeschlossen ist.

In die Ober- und Unterseite des Rohrs der Laufradarme sind Büchsen eingepresst, die sich nach einer längeren Einsatzdauer abnutzen.

Bewegen Sie zum Prüfen der Büchsen die Laufradgabeln hin und her und von einer Seite zur anderen. Wenn die Laufradspindel in den Büchsen locker ist, sind die Büchsen abgenutzt und müssen ausgetauscht werden.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die Spannkappe, das/die Distanzstück(e) und Druckscheibe von der Oberseite der Laufradspindel.

3. Ziehen Sie die Laufradspindel aus dem Befestigungsrohr heraus. Lassen Sie die Druckscheibe und das/die Distanzstück(e) unten in der Laufradspindel zurück.

4. Stecken Sie einen Dorn oben oder unten in das Befestigungsrohr und treiben die Büchsen heraus (Bild 21). Treiben Sie dann die andere Büchse aus dem Rohr heraus. Reinigen Sie die Innenseite der Rohre.



   Bild 21

   1. Laufradarmrohr
   2. Büchsen

5. Fetten Sie die Innen- und Außenseiten der neuen Büchsen ein. Treiben Sie die Büchsen mit einem Hammer und einem Stück Flachstahl in das Befestigungsrohr ein.

6. Prüfen Sie die Laufradspindel auf Abnutzung und tauschen sie aus, wenn sie beschädigt ist.

7. Drücken Sie die Laufradspindel durch die Büchsen und das Befestigungsrohr, schieben Sie die Druckscheibe und die Distanzstücke auf die Spindel und befestigen Sie die Spannkappe an der Laufradspindel.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die Sicherungsmutter von der Schraube, mit der das Laufrad an der der Gabel befestigt ist (Bild 22). Halten Sie das Laufrad fest und schieben die Schraube aus der Gabel oder vom Gelenkarm ab.

3. Entfernen Sie das Lager aus der Radnabe und lassen das Lagerdistanzstück herausfallen (Bild 22). Entfernen Sie das Lager aus der gegenüberliegenden Seite der Radnabe.

4. Prüfen Sie die Lager, das Distanzstück und die Innenseite der Radnabe auf Abnutzung. Tauschen Sie abgenutzte und defekte Teile aus.

5. Drücken Sie das Lager zum Zusammenbauen des Laufrads in die Radnabe. Drücken Sie beim Einsetzen der Lager auf den äußeren Lagerkäfig.



   Bild 22

   1. Laufrad
   2. Laufradgabel
   3. Lager
   4. Distanzstück des Lagers

6. Schieben Sie das Lagerdistanzstück in die Radnabe. Drücken Sie das andere Lager in das freie Ende der Radnabe, um das Lagerdistanzstück im Inneren der Radnabe zu halten.

7. Setzen Sie das Laufrad zwischen die Laufradgabel und befestigen Sie sie mit der Schraube und der Sicherungsmutter.

Wenn die Messer nicht richtig aufeinander abgestimmt sind, erscheint das Gras nach dem Mähen gestreift. Dieses Problem beheben Sie, indem Sie sicherstellen, dass alle Messer gerade sind und auf einer Ebene schneiden.

1. Finden Sie mit einer 1 m langen Wasserwaage eine ebene Fläche in der Werkstatt.

2. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

3. Stellen Sie die höchste Schnitthöhe ein, siehe Einstellen der Schnitthöhe.

4. Entfernen Sie die Abdeckungen von der Oberseite der Schneideinheit.

5. Drehen Sie die Schnittmesser, bis die Enden nach vorne und hinten gerichtet sind. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante. Merken Sie sich dieses Maß. Drehen Sie dann dasselbe Messer so, dass das gegenüber liegende Ende nach vorne weist und messen die Entfernung noch einmal. Der Unterschied zwischen beiden Werten darf nicht größer als 3 mm sein. Bei einem Unterschied von mehr als 3 mm ist das Messer verbogen und muss ausgetauscht werden. Messen Sie unbedingt alle Messer.

6. Vergleichen Sie die Messwerte der äußeren Messer mit dem des mittleren Messers. Das mittlere Messer darf höchstens 10 mm tiefer liegen als die äußeren. Wenn das mittlere Messer mehr als 10 mm tiefer liegt, gehen Sie auf 7 weiter und legen Sie Beilagscheiben zwischen das Spindelgehäuse und die Unterseite des Mähwerks.

7. Entfernen Sie die Schrauben, Flachscheiben, Sicherungsscheiben und Muttern von der äußeren Spindel dort, wo Sie Beilagscheiben hinzufügen müssen. Fügen Sie, um das Messer anzuheben oder abzusenken, eine Beilagscheibe mit der Bestellnummer 3256-24 zwischen dem Spindelgehäuse und der Unterseite des Mähwerks bei. Setzen Sie die Prüfung der Messerabstimmung fort und fügen Beilagscheiben bei, bis die Spitzen der Messer die erforderliche Abmessung erreichen.

   Important: Setzen Sie nie mehr als drei Beilagscheiben an einem Loch ein. Verwenden Sie eine abnehmende Anzahl von Beilagscheiben in den benachbarten Löchern, wenn irgendeinem Loch mehr als eine Beilagscheibe hinzugefügt wird.

8. Bringen Sie die Riemenabdeckungen wieder an.

Der von der gefederten Spannscheibe gespannte Messertreibriemen ist sehr haltbar. Nach einem längeren Einsatz wird er dennoch Anzeichen von Verschleiß aufweisen. Anzeichen eines abgenutzten Treibriemens sind u. a. das Quietschen des Riemens, wenn er sich dreht, das Schlüpfen der Messer beim Mähen, zerfranste Ränder, Versengen und Risse. Tauschen Sie den Riemen aus, wenn Sie derartige Anzeichen feststellen.

1. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die Abdeckungen von der Oberseite des Mähwerks und legen diese zur Seite.

3. Schieben Sie die Spannscheibe mit einem Drehmomentschlüssel oder einem ähnlichen Werkzeug (Bild 27) vom Treibriemen und lassen Sie den Riemen von der Getriebespannscheibe rutschen.



   Bild 27

   1. Spannscheibe

4. Entfernen Sie den alten Riemen von den Spindelscheiben und der Riemenscheibe.

5. Verwenden Sie einen Drehmomentschlüssel oder ein ähnliches Werkzeug, um die Umlenkrolle zu halten, und führen Sie den neuen Riemen um die Spindelrollen und die Umlenkrollenanordnung herum, wie in Bild 28 dargestellt.



   Bild 28

   1. Riemenführung

6. Bringen Sie die Riemenabdeckungen wieder an.

Entfernen Sie täglich Schnittgutrückstände unter dem Mähwerk.

1. Parken Sie die Maschine auf einer ebenen Fläche, heben Sie die Schneideinheit in die TRANSPORTstellung an, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

2. Heben Sie das Mähwerk in die WARTUNGSstellung, weitere Informationen finden Sie in der Bedienungsanleitung Ihrer Zugmaschine.

3. Reinigen Sie die Unterseite der Schneideinheit gründlich mit Wasser.
