Bakspeilsett

Groundsmaster® 3400-trekkenhet eller CT2240-, LT3340- eller LT-F3000-tredobbel gressklipper

Model No. 111-9895-Serial No. and Up

Montering

Kjøp av ruskskyddene

Maskinmodeller 30654, 30657 og 30659

Deler som er nødvendige for dette trinnet:

Venstre ruskskydd (selges separat – Toro delenr. 134-0286-03)1
Høyre ruskskydd (selges separat – Toro delenr. 134-0287-03)1

Kjøp venstre og høyre ruskskydd fra en autorisert Toro-forhandler.

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

    g323795

    Figur 1

  2. Sett på parkeringsbremsen.

  3. Senk klippeenhetene.

  4. Slå av motoren og ta ut nøkkelen.

  5. Vent til alle bevegelige deler har stanset.

  6. Lås opp og hev førerplattformen.

Fjerning av ruskskyddet

Fjerne skyddene

Maskinmodeller 30654, 30657, 30659, 31654, 31657 og 31659

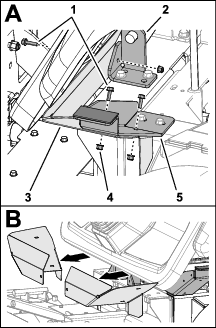

  1. Fjern tre flenshodeskruer (6 x 25 mm) og tre flenslåsemuttere (6 mm) som fester ruskskyddet til plattformstøtten og plattformsvingbraketten, og fjern ruskskyddet fra maskinen (Figur 2).

    g323654

    Figur 2

    1. Flenshodeskruer (6 x 25 mm)
    2. Plattformsvingbrakett
    3. Ruskskydd (venstre)
    4. Flenslåsemutter (6 mm)
    5. Plattformstøtte

  2. Gjenta trinn 1 på den andre siden av maskinen.

Forkaste fjernede deler

Maskinmodeller 30654, 30657 og 30659

Kast flenshodeskruene, flenslåsemutterne og ruskskyddet som du fjernet i Fjerne skyddene.

Beholde og kaste fjernede deler

Maskinmodeller 31654, 31657 og 31659

Bore plattformstøttene

Kontrollere plattformstøttene

Se på den vertikale flensen (Figur 3) til de venstre og høyre plattformstøttene. Hvis de vertikale flensene har hull, gå til Montere speilarmene.

g323619

Figur 3

  1. Vertikale flenser uten hull
  2. Foran på maskinen

Bore den venstre plattformstøtten

  1. Mål plattformbraketten 25,5 mm som vist i Figur 4, og merk braketten.

    g325804g326740

    Figur 4

  2. Mål plattformbraketten 17,2 mm som vist i Figur 4, og merk braketten.

  3. Mål plattformbraketten 84,3 mm som vist i Figur 4, og merk braketten.

  4. Mål plattformbraketten 18,4 mm som vist i Figur 4, og merk braketten.

  5. Marker plattformbraketten med kjørner ved de kryssende merkene.

  6. Bor et hull på 7 mm ved hvert av de tre kjørnermerkene (Figur 5).

    g325802

    Figur 5

  7. Fjern eventuelle rue kanter fra hullene.

Boring av høyre plattformstøtte

  1. Mål plattformbraketten 22,9 mm som vist i Figur 6, og merk braketten.

    g325809g326741

    Figur 6

  2. Mål plattformbraketten 14,9 mm som vist i Figur 6, og merk braketten.

  3. Mål plattformbraketten 84,3 mm som vist i Figur 6, og merk braketten.

  4. Mål plattformbraketten 16,1 mm som vist i Figur 6, og merk braketten.

  5. Marker plattformbraketten med kjørner ved de kryssende merkene.

  6. Bor et hull på 7 mm ved hvert av de tre avmerkede stedene (Figur 7).

    g325803

    Figur 7

  7. Fjern eventuelle rue kanter fra hullene.

Montere speilarmene

Deler som er nødvendige for dette trinnet:

Venstre speilbrakett1
Høyre speilbrakett1
Speilarm2
Forsenket skrue (6 x 16 mm)2
Flenshodeskrue (6 x 20 mm)2
Skive2

  1. Innrett hullene i venstre speilbrakett med hullene i et speilarmfeste, som vist i Figur 8.

    Note: Forskjellen mellom den venstre speilbraketten og den høyre speilbraketten, er plasseringen av forsenkningen. Juster forsenkningen til speilbraketten bort fra speilarmfestet.

    g323913

    Figur 8

    1. Feste (speilarm)
    2. Forsenkning (speilbrakett)
    3. Høyre speilbrakett
    4. Forsenket skrue (6 x 16 mm)
    5. Flenshodeskrue (6 x 20 mm)
    6. Skive
    7. Venstre speilbrakett

  2. Fest speilbraketten til speilarmfestet (Figur 8) med en flenshodeskrue (6 x 20 mm), en skive og en forsenkningsskrue (6 x 16 mm).Figur 8).

  3. Løsne de to sokkelhodeskruene som fester halvdelene av speilklemmen (Figur 9).

    g323630

    Figur 9

    1. Speilarm
    2. Sokkelhodeskrue
    3. Klemmehalvdeler (speil)

  4. Monter speilarmen inn i speilklemmen og stram til de to sokkelhodeskruene (Figur 9).

  5. Innrett hullene i den høyre speilbraketten med hullene i et speilarmfeste, som vist i Figur 8.

    Note: Juster forsenkningen til speilbraketten bort fra speilarmfestet.

  6. Gjenta trinn 2 gjennom 4 for speilbraketten, speilarmen og speilet.

Montere speilene på maskinen

Deler som er nødvendige for dette trinnet:

Flenshodeskrue (6 x 25 mm)4
Flenslåsemutter (6 mm)4

Note: Angi hva som er høyre og venstre side på maskinen ved å stå i normal arbeidsstilling.

  1. Juster hullene på venstre speilbrakett etter hullene i den vertikale flensen på den venstre plattformstøtten (Figur 10).

    g323955

    Figur 10

    1. Flenslåsemutter (6 mm)
    2. Speilbrakett
    3. Flenshodeskrue (6 x 25 mm)
    4. Plattformstøtte

  2. Fest speilbraketten til plattformstøtten (Figur 10) med to flenshodeskruer (6 x 25 mm) og to flenslåsemuttere (6 mm).

  3. Juster hullene på høyre speilbrakett til hullene i den vertikale flensen på den høyre plattformstøtten (Figur 10).

  4. Fest speilbraketten til plattformstøtten (Figur 10) med to flenshodeskruer (6 x 25 mm) og to flenslåsemuttere (6 mm).

Klargjøre ruskskyddene

Maskinmodeller 31654, 31657 og 31659

  1. Fjern utslagspanelene fra venstre og høyre ruskskydd (Figur 11).

    g323643

    Figur 11

    1. Utslagspanel (venstre ruskskydd)
    2. Utslagspanel (høyre ruskskydd)

  2. Bruk en fil til å fjerne skarpe kanter fra åpningene i ruskskyddene (Figur 11).

  3. Påfør svart maling på de umalte kantene til skyddene.

Montere ruskskyddet

Maskinmodeller 30654, 30657, 30659, 31654, 31657 og 31659

Deler som er nødvendige for dette trinnet:

Flenshodeskrue (6 x 20 mm)6
Flenslåsemutter (6 mm)6

  1. Juster hullene i det venstre ruskskyddet med hullene i den venstre plattformstøtten og hullet i plattformsvingbraketten (Figur 12).

    g323754

    Figur 12

    1. Flenshodeskrue (6 x 20 mm)
    2. Plattformsvingbrakett
    3. Flenslåsemutter (6 mm)
    4. Ruskskydd (venstre)
    5. Plattformstøtte

  2. Fest ruskskyddet til plattformstøtten og svingbraketten (Figur 12) med tre flenshodeskruer (6 x 20 mm) og 3 flenslåsemuttere (6 mm).

  3. Juster hullene i det høyre ruskskyddet med hullene i den høyre plattformstøtten og hullet i plattformsvingbraketten (Figur 12).

  4. Fest ruskskyddet t til plattformstøtten og svingbraketten med tre flenshodeskruer (6 x 20 mm) og 3 flenslåsemuttere (6 mm).
