Kit de espelhos retrovisores

Unidade de tração Groundsmaster® 3400 ou cortador de relva triplo CT2240, LT3340 ou LT-F3000

Model No. 111-9895-Serial No. and Up

Instalação

Aquisição dos resguardos de detritos

Máquinas dos modelos 30654, 30657 e 30659

Peças necessárias para este passo:

Resguardo de detritos esquerdo (vendido em separado – Peça Toro n.º 134-0286-03)1
Resguardo de detritos direito (vendido em separado – Peça Toro n.º 134-0287-03)1

Adquira o resguardo de detritos esquerdo e direito no seu distribuidor Toro autorizado.

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

    g323795

    Figura 1

  2. Engate o travão de mão.

  3. Baixe as unidades de corte.

  4. Desligue o motor e retire a chave.

  5. Espere até todas as peças móveis pararem.

  6. Desbloqueie e eleve a plataforma do operador.

Remoção do resguardo de detritos

Remoção dos resguardos

Máquinas dos modelos 30654, 30657, 30659, 31654, 31657 e 31659

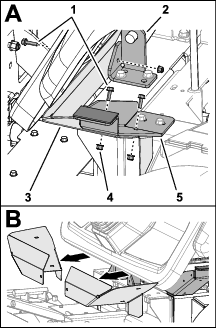

  1. Remova os três parafusos de cabeça flangeada (6 x 25 mm) e 3 porcas de bloqueio flangeadas (6 mm) que prendem o resguardo de detritos ao suporte da plataforma e suporte articulado da plataforma e retire o resguardo de detritos da máquina (Figura 2).

    g323654

    Figura 2

    1. Parafusos de cabeça flangeada (6 x 25 mm)
    2. Suporte articulado da plataforma
    3. Resguardo de detritos (esquerdo)
    4. Porca de bloqueio flangeada (6 mm)
    5. Suporte da plataforma

  2. Repita o passo 1 para o outro lado da máquina.

Eliminação das partes removidas

Máquinas dos modelos 30654, 30657 e 30659

Elimine os parafusos de cabeça flangeada, porcas de bloqueio flangeadas e resguardo de detritos que removeu em Remoção dos resguardos.

Guarda e eliminação das peças removidas

Máquinas dos modelos 31654, 31657 e 31659

Perfuração dos suportes da plataforma

Verificação dos suportes da plataforma

Observe a flange vertical (Figura 3) dos suportes da plataforma esquerda e direita. Se as flanges verticais tiverem furos, passe para Montagem dos braços do espelho.

g323619

Figura 3

  1. Flanges verticais sem furos
  2. Frente da máquina

Perfuração do suporte da plataforma esquerda

  1. Meça o suporte da plataforma de 25,5 mm como se mostra na Figura 4 e marque o suporte.

    g325804g326740

    Figura 4

  2. Meça o suporte da plataforma de 17,2 mm como se mostra na Figura 4 e marque o suporte.

  3. Meça o suporte da plataforma de 84,3 mm como se mostra na Figura 4 e marque o suporte.

  4. Meça o suporte da plataforma de 18,4 mm como se mostra na Figura 4 e marque o suporte.

  5. Faça uma marca com um punção no suporte da plataforma no local de intersecção das marcas.

  6. Faça um furo de 7 mm em cada uma das marcas feitas com o punção (Figura 5).

    g325802

    Figura 5

  7. Retire qualquer rebarba dos furos.

Perfuração do suporte da plataforma direita

  1. Meça o suporte da plataforma de 22,9 mm como se mostra na Figura 6 e marque o suporte.

    g325809g326741

    Figura 6

  2. Meça o suporte da plataforma de 14,9 mm como se mostra na Figura 6 e marque o suporte.

  3. Meça o suporte da plataforma de 84,3 mm como se mostra na Figura 6 e marque o suporte.

  4. Meça o suporte da plataforma de 16,1 mm como se mostra na Figura 6 e marque o suporte.

  5. Faça uma marca com um punção no suporte da plataforma no local de intersecção das marcas

  6. Faça um furo de 7 mm em cada uma das marcas feitas com o punção (Figura 7).

    g325803

    Figura 7

  7. Retire qualquer rebarba dos furos.

Montagem dos braços do espelho

Peças necessárias para este passo:

Suporte do espelho esquerdo1
Suporte do espelho direito1
Braço do espelho2
Parafuso de cabeça embutida (6 x 16 mm)2
Parafuso de cabeça flangeada (6 x 20 mm)2
Anilha2

  1. Alinhe os furos no suporte do espelho esquerdo com os furos numa montagem do braço do espelho, como se mostra na Figura 8.

    Note: A diferença entre o suporte do espelho esquerdo e o suporte do espelho direito é a colocação do escariamento. Alinhe o escariamento do suporte do espelho afastado da montagem do braço do espelho.

    g323913

    Figura 8

    1. Montagem (braço do espelho)
    2. Escariamento (suporte do espelho)
    3. Suporte do espelho direito
    4. Parafuso de cabeça embutida (6 x 16 mm)
    5. Parafuso de cabeça flangeada (6 x 20 mm)
    6. Anilha
    7. Suporte do espelho esquerdo

  2. Prenda o suporte do espelho na montagem do braço do espelho (Figura 8) com um parafuso de cabeça flangeada (6 x 20 mm) e anilha e um parafuso de cabeça embutida (6 x 16 mm).(Figura 8)

  3. Desaperte os dois parafusos de cabeça sextavada que prendem as metades da abraçadeira do espelho (Figura 9).

    g323630

    Figura 9

    1. Braço do espelho
    2. Parafuso com cabeça sextavada
    3. Metades da abraçadeira (espelho)

  4. Monte o braço do espelho na abraçadeira do espelho e aperte os dois parafusos de cabeça sextavada (Figura 9).

  5. Alinhe os furos no suporte do espelho direito com os furos numa montagem do braço do espelho, como se mostra na Figura 8.

    Note: Alinhe o escariamento do suporte do espelho afastado da montagem do braço do espelho.

  6. Repita o passo 2 a 4 para o suporte do espelho, braço do espelho e espelho.

Montagem dos espelhos na máquina

Peças necessárias para este passo:

Parafuso de cabeça flangeada (6 x 25 mm)4
Porca de bloqueio flangeada (6 mm)4

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

  1. Alinhe os furos no suporte do espelho esquerdo nos furos na flange vertical do suporte da plataforma esquerda (Figura 10).

    g323955

    Figura 10

    1. Porca de bloqueio flangeada (6 mm)
    2. Suporte do espelho
    3. Parafuso de cabeça flangeada (6 x 25 mm)
    4. Suporte da plataforma

  2. Prenda o suporte do espelho ao suporte da plataforma (Figura 10) com dois parafusos de cabeça flangeada (6 x 25 mm) e duas porcas de bloqueio flangeadas (6 mm).

  3. Alinhe os furos no suporte do espelho direito nos furos na flange vertical do suporte da plataforma direita (Figura 10).

  4. Prenda o suporte do espelho ao suporte da plataforma (Figura 10) com dois parafusos de cabeça flangeada (6 x 25 mm) e duas porcas de bloqueio flangeadas (6 mm).

Preparação dos resguardos de detritos

Máquinas dos modelos 31654, 31657 e 31659

  1. Remova os painéis extraíveis dos resguardos de detritos esquerdo e direito (Figura 11).

    g323643

    Figura 11

    1. Painel extraível (resguardo de detritos esquerdo)
    2. Painel extraível (resguardo de detritos direito)

  2. Utilize uma lima para remover as extremidades afiadas das aberturas nos resguardos de detritos (Figura 11).

  3. Aplique uma tinta de retoques preta nas extremidades não pintadas dos resguardos.

Instalação do resguardo de detritos

Máquinas dos modelos 30654, 30657, 30659, 31654, 31657 e 31659

Peças necessárias para este passo:

Parafuso de cabeça flangeada (6 x 20 mm)6
Porca de bloqueio flangeada (6 mm)6

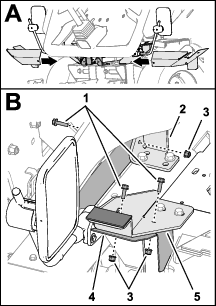

  1. Alinhe os furos no resguardo de detritos esquerdo com os furos no suporte da plataforma esquerda e o furo no suporte articulado da plataforma (Figura 12).

    g323754

    Figura 12

    1. Parafuso de cabeça flangeada (6 x 20 mm)
    2. Suporte articulado da plataforma
    3. Porca de bloqueio flangeada (6 mm)
    4. Resguardo de detritos (esquerdo)
    5. Suporte da plataforma

  2. Prenda o resguardo de detritos ao suporte da plataforma e suporte articulado (Figura 12) com três parafusos de cabeça flangeada (6 x 20 mm) e três porcas de bloqueio flangeadas (6 mm).

  3. Alinhe os furos no resguardo de detritos direito com os furos no suporte da plataforma direito e o furo no suporte articulado da plataforma (Figura 12).

  4. Prenda o resguardo de detritos ao suporte da plataforma e suporte articulado com três parafusos de cabeça flangeada (6 x 20 mm) e três porcas de bloqueio flangeadas (6 mm).
