커버 장착 붐 키트

트러스형 붐이 장착된 Multi Pro® 잔디 스프레이어

Model No. 41602-Serial No. 317000001 and Up

경고

캘리포니아

Proposition 65 경고

본 제품의 사용으로 캘리포니아 주에서 암, 선천성 기형 및 기타 생식 기능 장애를 일으키는 것으로 알려진 화학 물질이 들어 있습니다.

설치

Important: 살포 작업 중 커버에 화학약품이 쌓이는 것을 막기 위해 커버 장착 붐 키트에 공기 유도, 평면 팬 노즐을 사용하십시오. 자세한 내용은 Toro 노즐 차트를 참조하십시오.

Note: 커버 장착 붐에 스프링 업그레이드 키트(부품 번호 120-8508)를 장착하십시오.

장비 준비

주의

키 스위치에 키를 꽂아 두면 누군가 우발적으로 엔진을 작동시켜 운전자나 주변에 있는 사람에게 중상을 입힐 수 있습니다.

키트를 설치하기 전에 키 스위치에서 키를 빼십시오.

경고

스프레더 스프레이어 시스템에 사용되는 화학물질은 운전자, 주변 사람, 동물, 식물, 토양 등에 유해하거나 유독할 수 있습니다.

  • 사용하는 모든 화학물질의 화학물질 경고 라벨 및 물질안전보건자료(MSDS)를 주의하여 읽고 화학물질 제조사의 권고 사항에 따라 자신을 보호하십시오. 되도록 최소한의 피부가 화학물질에 노출되도록 하십시오. 화학물질 접촉으로부터 보호하기 위해 다음과 같은 적절한 개인보호장비(PPE)를 착용하십시오.

    • 보안경, 고글 및/또는 안면 보호구

    • 마스크 또는 필터 마스크

    • 내화학성 장갑

    • 고무 부츠 또는 기타 견고한 작업화

    • 청력 보호구

    • 화학물질 유출에 대비하기 위해 갈아입을 깨끗한 옷, 비누, 일회용 타월을 가까운 곳에 두십시오.

  • 스프레이어 시스템을 사용하기 전에 화학물질 제조사의 권고 사항에 따라 시스템을 삼중으로 세척 및 중화하고 모든 밸브를 3번 순환시켰는지 확인하십시오.

  1. 평평한 곳으로 장비를 옮깁니다.

  2. 외부 붐 섹션을 내립니다.

  3. 주차 브레이크를 체결합니다.

  4. 엔진을 끕니다.

  5. 키 스위치에서 키를 뺍니다.

    g037204

    그림 1

중앙 붐 커버 준비(11-노즐 어셈블리의 경우)

이 절차를 수행하는 데 필요한 부품:

11-노즐, 중앙 붐 커버1
고무 커버1
강화 플레이트1
팝 리벳(3/16 x ½ 인치)11
와셔(3/16 인치)11

Note: 한쪽에 중앙 붐 커버가 이미 부착된 경우, 커버 한쪽만을 장착해야 합니다.

  1. 고무 커버의 구멍을 중앙 붐 커버의 구멍과 맞춥니다(그림 2).

    g031054

    그림 2

    1. 고무 커버
    2. 중앙 붐 커버

  2. 고무 커버의 구멍을 강화 플레이트의 구멍과 맞춥니다(그림 3).

    g031055

    그림 3

    1. 강화 플레이트
    2. 고무 커버

  3. 11개의 팝 리벳(3/16 x ½ 인치) 및 와셔(3/16 인치)를 중앙 붐 커버에 장착합니다(그림 4).

    g030890

    그림 4

    1. 팝 리벳(3/16 x ½ 인치)
    2. 중앙 붐 커버
    3. 와셔(3/16 인치)

11-노즐 붐 커버를 12-노즐 붐 커버에 부착

이 절차를 수행하는 데 필요한 부품:

12-노즐, 중앙 붐 커버1
팝 리벳(3/16 x ½ 인치)22
와셔(3/16 인치)22
고무 커버1
강화 플레이트1

  1. 11-노즐 붐 커버의 구멍을 12-노즐 붐 커버에 부착된 강화 플레이트의 구멍을 맞춥니다(그림 5).

    Note: 강화 플레이트는 팝 리벳으로 12-노즐 붐에 부착되어 있습니다.

    g031060

    그림 5

    1. 11-노즐 커버
    2. 강화 플레이트
    3. 12-노즐 커버

  2. 팝 리벳(3/16 x ½ 인치) 11개와 와셔(3/16 인치)를 강화 플레이트에 장착하여 11-노즐 커버를 12-노즐 커버에 부착합니다(그림 6).

    g031061

    그림 6

    1. 11-노즐 커버
    2. 강화 플레이트
    3. 팝 리벳(3/16 x ½ 인치) 및 와셔(3/16 인치)
    4. 12-노즐 커버

  3. 팝 리벳(3/16 x ½ 인치) 11개와 와셔(3/16 인치)를 사용하여 고무 커버 및 강화 플레이트(11-노즐 커버에 달려 있음)를 12-노즐 커버에 장착합니다(그림 7).

    g031062

    그림 7

    1. 11-노즐 커버
    2. 12-노즐 커버
    3. 팝 리벳(3/16 x ½ 인치) 및 와셔(3/16 인치)
    4. 고무 커버
    5. 강화 플레이트

중앙 붐 브래킷 및 커버 장착

이 절차를 수행하는 데 필요한 부품:

중앙 붐 브래킷(2014년식 이전 모델) 2
붐 마운트 플레이트2
U-너트8
육각 헤드 볼트(⅜ x 1¼ 인치)8
모델/일련번호 데칼1
규정 데칼(119-4986)1
플랜지 너트(⅜ 인치)8
와셔 플레이트4
육각 헤드 볼트(5/16 x 1¼ 인치)8
중앙 붐 브래킷(2015년식 이후 모델) 4

그림 8와 같이 모델/일련번호 데칼 및 규정 데칼을 중앙 붐 브래킷 중 하나에 부착합니다.

Note: 데칼을 부착하기 전에 데칼 부착 부위에 먼지, 그리스, 기타 이질물이 없도록 청소하십시오.

2014년식 이전 모델:

  1. 그림 8와 같이 육각 헤드 볼트(⅜ x 1¼ 인치) 2개와 플랜지 너트(⅜ 인치) 2개를 사용하여 중앙 붐에 2개의 중앙 브래킷 및 붐 마운트 플레이트를 각각 장착합니다.

    Note: 키트를 스프레이어에 장착할 때 중앙 브래킷의 구멍을 사용하여 키트를 장치에 부착하십시오. 차량에 키트를 장착할 때 붐 마운트 플레이트의 구멍을 사용하여 키트를 장치에 부착하십시오.

    g200121

    그림 8

    2014년식 이전 모델

    1. 육각 헤드— ⅜ x 1¼ 인치(8)
    2. 붐 마운트 플레이트(2)
    3. 플랜지 너트— ⅜ 인치(8)
    4. U-너트(16)
    5. 중앙 붐 브래킷(4)
    6. 중앙 붐 커버
    7. 와셔 플레이트(2)
    8. 규정 데칼
    9. 모델/일련번호 데칼

  2. 그림 8와 같이 U-유닛 4개, 와셔 플레이트 2개, 육각 헤드 볼트(5/16 x 1¼ 인치) 4개를 사용하여 중앙 붐 브래킷에 중앙 커버를 장착합니다.

2015년식 이후 모델:

Important: 11-노즐 어셈블리를 설치할 경우, U-유닛 4개, 육각 헤드 볼트(⅜ x 1¼ 인치) 4, 플랜지 너트(⅜ 인치) 4개, 와셔 플레이트 2개, 중앙 붐 브래킷 2개만을 사용합니다.

  1. 그림 9와 같이 U-너트 8개, 와셔 플레이트 4개, 육각 헤드 볼트(5/16 x 1¼ 인치) 8개를 사용하여 브래킷에 중앙 커버를 장착합니다.

    g030299

    그림 9

    2015년식 이후 모델

    1. 플랜지 너트(⅜ 인치)
    2. 브래킷
    3. 중앙 붐 커버
    4. 와셔 플레이트
    5. 육각 헤드 볼트(5/16 x 1¼ 인치)
    6. U-너트
    7. 플랜지 볼트(⅜ 인치)

  2. 그림 9와 같이 육각 헤드 볼트(⅜ x 1¼ 인치) 4개와 플랜지 너트(⅜ 인치) 4개를 사용하여 중앙 붐에 중앙 붐 브래킷 4개와 붐 마운트 플레이트를 각각 장착합니다.

윙 붐 커버 장착

이 절차를 수행하는 데 필요한 부품:

윙 붐 커버2
와셔 플레이트16
U-너트12
육각 헤드 볼트(5/16 x 1¼ 인치)12

  1. 양쪽 윙 붐의 스프레이 구멍을 바로 아랫 방향으로 향하게 하여 윙 붐 커버의 구멍에 맞춥니다.

  2. 와셔 플레이트 8개, 육각 헤드 볼트(5/16 x 1¼ 인치) 6개, U-너트 6개를 사용하여 윙 붐 커버(그림 10) 1개를 장착합니다.

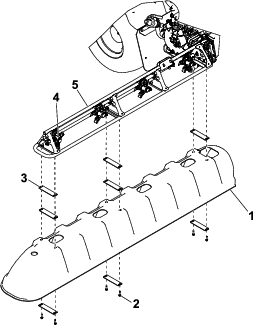

    g200122

    그림 10

    1. 윙 붐 커버(2)
    2. 육각 헤드 볼트— 5/16 x 1¼ 인치(6)
    3. 와셔 플레이트(8)
    4. 스프레이 노즐(올바른 방향임)
    5. 트러스 프레임(외부 붐 섹션)

  3. 2 단계를 반복하여 다른 윙 붐 커버를 장착합니다.

드레인 밸브 마운트 브래킷 장착(2016년식 이전 모델)

이 절차를 수행하는 데 필요한 부품:

드레인 밸브 마운트 브래킷1
캐리지 나사(5/16 x 1¼ 인치)2
플랜지 너트(5/16 인치)3

  1. 펜더 및 흙받이 판을 펜 스트랩에 고정하는 캐리지 볼트(5/16 x 1 인치) 2개 및 플랜지 록너트(5/16 인치) 2개를 제거합니다(그림 11).

    Note: 캐리지 볼트 및 록너트를 폐기합니다.

    g037172g037173

    그림 11

    1. 플랜지 록너트(5/16 인치)
    2. 좌측, 후방 펜더
    3. 캐리지 볼트(5/16 x 1 인치)
    4. 흙받이 판
    5. 펜더 스트랩

  2. 드레인 밸브 브래킷, 펜더 스트랩, 흙받이 판, 펜더의 구멍을 정렬합니다(그림 11).

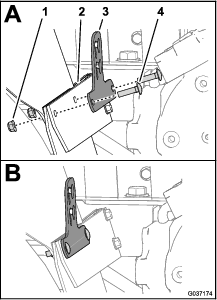

    g037174

    그림 12

    1. 플랜지 록너트(5/16 인치)
    2. 펜더 스트랩
    3. 드레인 밸브 브래킷
    4. 캐리지 볼트(5/16 x 1¼ 인치)

  3. 캐리지 볼트(5/16 x 1¼ 인치) 2개 및 플랜지 록너트(5/16 인치) 2개를 사용하여 밸브 브래킷, 펜더 스트랩, 흙받이 판, 펜더(그림 12)를 조립합니다.

  4. 20~25 N∙m 토크로 캐리지 볼트 및 플랜지 록너트를 조입니다.

드레인 밸브 이동(2015년식 이전 모델)

  1. 드레인 밸브를 탱크 브래킷에 고정하는 린치 핀을 제거합니다(그림 13).

    Note: 드레인 밸브는 유압 탱크의 지지 브래킷에 있습니다.

    g197690g197691

    그림 13

    1. 린치 핀
    2. 탱크 브래킷
    3. 드레인 밸브

  2. 좌측, 후방 펜더 및 스프레이어 펌프 사이에서 드레인 밸브를 이동합니다(그림 13).

드레인 밸브 이동(2016년식 모델)

  1. 드레인 밸브를 스프레이어 펌프 브래킷에 고정하는 린치 핀을 제거합니다(그림 14).

    g037168g037155

    그림 14

    1. 린치 핀
    2. 스프레이어 펌프 브래킷
    3. 드레인 밸브

  2. 좌측, 후방 펜더 및 스프레이어 펌프 사이에서 드레인 밸브를 이동합니다(그림 14).

드레인 밸브를 장착 브래킷에 장착(2016년식 이전 모델)

이 절차를 수행하는 데 필요한 부품:

플랜지 너트(5/16 인치)2
플랜지 헤드 볼트(5/16 x 1 인치)2

  1. 드레인 밸브에서 장착 페그 2개를 제거합니다(그림 15).

    g037151

    그림 15

    1. 장착 페그
    2. 드레인 밸브
    3. 플랜지 헤드 볼트(5/16 x 1 인치)
    4. 플랜지 록너트(5/16 인치)

  2. 그림과 같이(그림 15의 B 및 C) 플랜지 록너트(5/16 인치) 2개를 플랜지 헤드 볼트(5/16 x 1 인치) 2개에 돌려서 끼웁니다.

  3. 플랜지 록너트 및 플랜지 헤드 볼트를 드레인 밸브에 조립하고 렌치로 조입니다(그림 15의 D 및 E).

    Note: 록너트가 드레인 밸브에 잘 고정되었는지 확인하십시오.

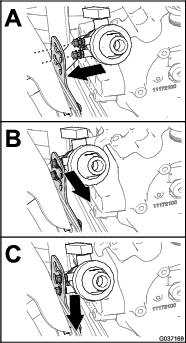

  4. 드레인 밸브 브래킷의 키홀 슬롯 구멍과 드레인 밸브의 록너트를 정렬합니다(그림 16의 A).

    g037169

    그림 16

  5. 드레인 밸브를 바깥쪽 아래로 이동하여 밸브를 브래킷에 고정합니다(그림 16의 B 및 C).

붐 커버의 간격 확인

붐을 올리고 내릴 때 외부 붐 커버가 중암 붐 커버에 닿지 않는지 확인하십시오.

Note: 필요 시 외부 붐 커버 및 외부 붐 섹션의 트러스 프레임에 추가 와셔를 장착하여 커버들의 간격을 확보하십시오. 그림 10을 참조하십시오.
