Zestaw daszku 2-osobowego lub 4-osobowego

Pojazd użytkowy Workman® GTX

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Instalacja

Przygotowanie maszyny

  1. Zaparkuj maszynę na równej powierzchni.

  2. Zaciągnij hamulec postojowy.

  3. Wyłącz silnik i wyjmij kluczyk ze stacyjki.

  4. Odłącz akumulator; patrz odpowiedni rozdział w instrukcji obsługi.

  5. Unieś platformę ładunkową do pozycji opróżniania i podeprzyj ją podpórką.

Wiercenie otworów pod rury montażowe

  1. Odnosząc się do wymiarów przedstawionych na Rysunek 1, wywierć 1 otwór (5/16 cala) na zewnątrz płyty podłogowej po obu stronach maszyny.

    g259750

    Rysunek 1

  2. Odnosząc się do wymiarów przedstawionych na Rysunek 2, wywierć 1 otwór (5/16 cala) na zewnątrz oparcia na stopy po lewej i prawej stronie maszyny.

    g259751

    Rysunek 2

Montaż przednich rur montażowych

Części potrzebne do tej procedury:

Przednia rura montażowa2
Śruba z łbem kołnierzowym (5/16 x 3 cale)2
Tuleja dystansowa (5/8 x 1 cal)2
Nakrętka kołnierzowa (5/16 cala)4
Śruba zamkowa (5/16 x 2 cale)2

Luźno zamontuj 2 przednie rury montażowe wykorzystując 2 śruby z łbem kołnierzowym (5/16 x 3 cala), 2 tuleje dystansowe (5/8 x 1 cal), 4 nakrętki kołnierzowe (5/16 cala) i 2 śruby zamkowe (5/16 x 2 cala) w sposób przedstawiony na Rysunek 3.

g268153

Rysunek 3

Widok lewej strony

  1. Nakrętka kołnierzowa (5/16 cala)
  2. Przednia rura montażowa
  3. Śruba z łbem kołnierzowym (5/16 x 3 cale)
  4. Śruba zamkowa (5/16 x 2 cale)
  5. Tuleja dystansowa (5/8 x 1 cal)

Zdejmowanie paneli bocznych

Dotyczy maszyn z silnikiem benzynowym

Important: Przed wykonaniem tej procedury sprawdź, czy otwory do montażu już istnieją na maszynie. Jeśli nie, postępuj zgodnie z tą procedurą.

Note: Zachowaj wszystkie elementy mocujące usunięte podczas tej procedury.

  1. Odkręć śrubę z łbem kołnierzowym mocującą zbiornik paliwa do płyty zbiornika (Rysunek 4).

    g033946

    Rysunek 4

    1. Zbiornik paliwa
    2. Śruba
    3. Dociskacz
    4. Przewód paliwowy
    5. Przewód odpowietrzający
    6. Śruba kołnierzowa

  2. Odkręć śruby mocujące dociskacz (Rysunek 4).

  3. Odłącz od zbiornika przewód odpowietrzający i przewód paliwowy (Rysunek 4).

    Note: Przygotuj się do wychwycenia i oczyszczania paliwa wyciekającego po odłączeniu przewodu paliwowego od zbiornika.

    Niebezpieczeństwo

    W niektórych warunkach paliwo jest niezwykle łatwopalne i wybuchowe. Zapłon lub wybuch paliwa może poparzyć operatora i osoby postronne oraz spowodować straty materialne.

    • Spuszczaj paliwo ze zbiornika, gdy silnik jest zimny. Czynność tę wykonuj na zewnątrz, na otwartej przestrzeni. Wytrzyj paliwo, które się rozlało.

    • Nie wolno palić podczas postępowania z paliwem. Należy również przebywać w bezpiecznej odległości od źródła otwartego ognia lub miejsc, w których opary mogą się zapalić od iskry.

  4. Zdemontuj zbiornik paliwa z płyty.

  5. Odkręć 2 śrub z łbem kołnierzowym mocujące płytę zbiornika do ramy (Rysunek 5).

    g033947

    Rysunek 5

    1. Płyta zbiornika
    2. Śruba kołnierzowa

  6. Odkręć 4 śruby mocujące lewy panel boczny do dolnego zespołu fotela (Rysunek 6).

    g034000

    Rysunek 6

    1. Lewy panel
    2. Śruba

  7. Odłącz ujemny (–) przewód od akumulatora, a następnie dodatni (+) przewód (Rysunek 7).

    g034125

    Rysunek 7

    1. Nakrętka
    2. Przewód dodatni(+)
    3. Śruba
    4. Przewód ujemny(–)

  8. Odkręć 2 śrub z łbem kołnierzowym mocujące płytę akumulatora do ramy (Rysunek 8).

    g033999

    Rysunek 8

    1. Śruba kołnierzowa
    2. Śruba samogwintująca
    3. Prawy panel

  9. Odkręć 4 śruby mocujące prawy panel boczny do dolnego zespołu fotela (Rysunek 8).

Dotyczy maszyn z silnikiem elektrycznym

Important: Przed wykonaniem tej procedury sprawdź, czy otwory do montażu już istnieją na maszynie. Jeśli nie, postępuj zgodnie z tą procedurą.

Note: Zachowaj wszystkie elementy mocujące usunięte podczas tej procedury.

  1. Odkręć 4 śruby samogwintujące mocujące prawy panel boczny do maszyny (Rysunek 9).

    g035126

    Rysunek 9

    1. Prawy panel
    2. Śruba samogwintująca

  2. Odkręć 2 śruby mocujące wspornik ładowarki do płyty akumulatora (Rysunek 10).

    g035124

    Rysunek 10

    1. Lewy panel
    2. Śruba samogwintująca
    3. Śruba

  3. Odkręć 4 śruby samogwintujące mocujące lewy panel boczny do maszyny (Rysunek 10).

Nawiercanie wspornika

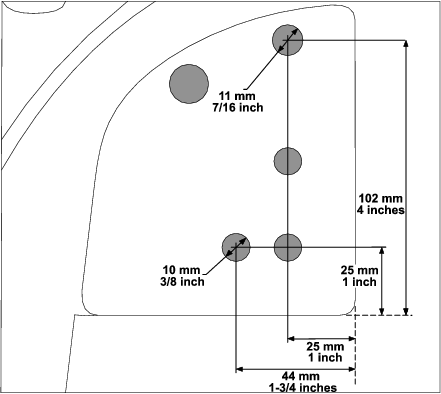

Nawierć wspornik zgodnie z wymiarami przedstawionymi na Rysunek 11.

Przy wierceniu najwyższego otworu górnego dopilnuj, aby przewiercić na wylot zewnętrzny wspornik, rurę ramy i przegrodę ognioodporną.

Ostrożnie

Podczas wiercenia otworów w prawej stronie ramy na maszynie elektrycznej zachowaj ostrożność.

Wiercenie na zbyt dużą głębokość grozi uszkodzeniem akumulatorów lub innych elementów.

g260925

Rysunek 11

Montaż paneli bocznych

Dotyczy maszyn z silnikiem benzynowym

  1. Zamocuj prawy panel z wykorzystaniem 4 śrub odkręconych wcześniej (Rysunek 8).

  2. Zamocuj płytę akumulatora do ramy z wykorzystaniem 2 śrub z łbem kołnierzowym odkręconych wcześniej (Rysunek 8).

  3. Zamocuj przewody akumulatora z wykorzystaniem 2 śrub i 2 nakrętek odkręconych wcześniej, a następnie podłącz zaciski akumulatora (Rysunek 7).

  4. Zamocuj lewy panel z wykorzystaniem 4 śrub odkręconych wcześniej (Rysunek 6).

  5. Zamocuj płytę zbiornika do ramy z wykorzystaniem 2 śrub z łbem kołnierzowym odkręconych wcześniej (Rysunek 5).

  6. Ustaw zbiornik paliwa na płycie zbiornika.

  7. Podłącz przewód paliwowy i przewód odpowietrzający do zbiornika paliwa (Rysunek 4).

  8. Zamocuj dociskacz z wykorzystaniem śrub odkręconych wcześniej (Rysunek 4).

  9. Zamocuj zbiornik paliwa na płycie zbiornika z wykorzystaniem śruby z łbem kołnierzowym wykręconej wcześniej (Rysunek 4).

  10. Napełnij zbiornik paliwa, patrz Instrukcja obsługi.

Dotyczy maszyn z silnikiem elektrycznym

  1. Zamocuj lewy panel z wykorzystaniem 4 śrub samogwintujących odkręconych wcześniej (Rysunek 10).

  2. Zamocuj wspornik ładowarki do płyty akumulatora z wykorzystaniem 2 śrub odkręconych wcześniej (Rysunek 10).

  3. Zamocuj prawy panel z wykorzystaniem 4 śrub samogwintujących odkręconych wcześniej (Rysunek 9).

Montaż tylnych rur montażowych i tylnego wspornika montażowego

Części potrzebne do tej procedury:

Tylna rura montażowa2
Wspornik montażowy rury1
Śruba z łbem kołnierzowym (5/16 x 3 cale)2
Nakrętka kołnierzowa (5/16 cala)2
Śruba z łbem kołnierzowym (⅜ x 1-¾ cala)2
Śruba z łbem kołnierzowym (⅜ x 3-½ cala)2
Przeciwnakrętka (⅜ cala)4
Uszczelka1

  1. Luźno zamontuj 2 tylne rury montażowe wykorzystując 2 śruby z łbem kołnierzowym (⅜ x 3-½ cala), 2 śruby z łbem kołnierzowym (⅜ x 1-¾ cala) i 4 przeciwnakrętki (⅜ cala) w sposób przedstawiony na Rysunek 12.

    g261071

    Rysunek 12

    Widok lewej strony

    1. Tylna rura montażowa
    2. Przeciwnakrętka (⅜ cala)
    3. Śruba z łbem kołnierzowym (⅜ x 1-¾ cala)
    4. Śruba z łbem kołnierzowym (⅜ x 3-½ cala)

  2. Zamocuj wspornik montażowy rury do tylnych rur montażowych za pomocą 2 śrub z łbem kołnierzowym (5/16 x 3 cale) i 2 nakrętek kołnierzowych (5/16 cala) w sposób przedstawiony na Rysunek 13.

  3. Zamontuj uszczelkę na wsporniku montażowym rury (Rysunek 13).

    g259788

    Rysunek 13

    1. Uszczelka
    2. Nakrętka kołnierzowa (5/16 cala)
    3. Śruba z łbem kołnierzowym (5/16 x 3 cale)
    4. Wspornik montażowy rury

  4. Dokręcić elementy mocujące zamontowane w kroku 1.

    Dokręć przeciwnakrętkę 5/16 cala z momentem od 20 do 25 N∙m.

    Dokręć elementy mocujące 3/8 cala z momentem od 37 do 45 N∙m.

Montaż wsporników długiego daszku

Dotyczy tylko daszku 4-osobowego

Części potrzebne do tej procedury:

Wspornik długiego daszku2
Śruba z łbem sześciokątnym (5/16 x ¾ cala)8
Uszczelka2

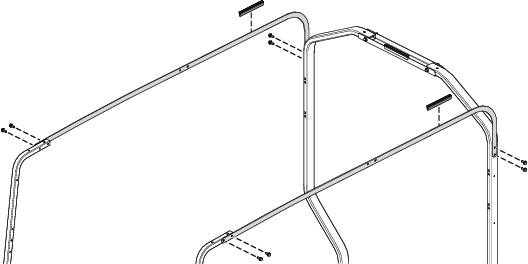

  1. Zamocuj 2 wsporniki długiego daszku do przednich i tylnych rur montażowych z wykorzystaniem 8 śrub z łbem sześciokątnym (5/16 x 3/4 cala) w sposób przedstawiony na Rysunek 14.

  2. Zamocuj 2 uszczelki na 2 wspornikach długiego daszku (Rysunek 14).

    g261122

    Rysunek 14

Montaż daszku

Części potrzebne do tej procedury:

Daszek1
Śruba z łbem kołnierzowym (¼ x 1-¾ cala)4
Podkładka uszczelniająca4
Przeciwnakrętka (¼ cala)4

Important: Jeżeli montujesz zestaw lusterek, zamontuj go przed zamontowaniem daszku.

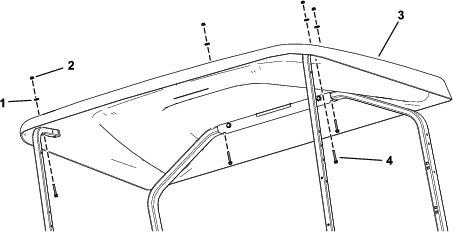

Zamocuj daszek do przednich i tylnych rur montażowych z wykorzystaniem 4 śrub z łbem kołnierzowym (¼ x 1-¾ cala), 4 podkładek uszczelniających i 4 przeciwnakrętek (¼ cala) w sposób przedstawiony na Rysunek 15.

g259844

Rysunek 15

Na rysunku daszek 2-osobowy

  1. Podkładka uszczelniająca
  2. Przeciwnakrętka (¼ cala)
  3. Daszek
  4. Śruba z łbem kołnierzowym (¼ x 1-¾ cala)

Montaż wspornika daszku

Części potrzebne do tej procedury:

Wspornik daszku1
Śruba z łbem kołnierzowym (¼ x 2-¼ cala)2
Przeciwnakrętka (¼ cala)2
Podkładka uszczelniająca2
Uszczelka1
Rozpórka(1/4 cala)2

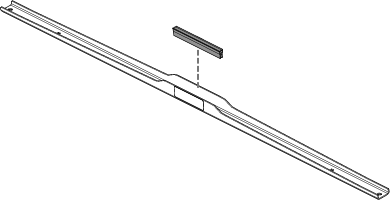

  1. Zamontuj uszczelkę na wsporniku montażowym rury (Rysunek 16).

    g259845

    Rysunek 16

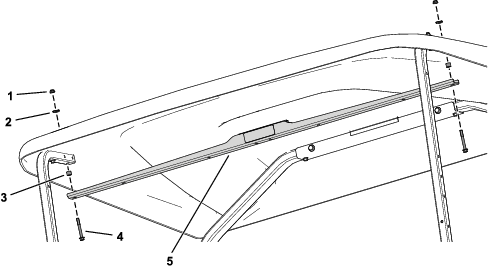

  2. Zamocuj wspornik daszku do przednich i tylnych rur wsporczych i daszku z wykorzystaniem 2 śrub z łbem kołnierzowym (¼ x 2-¼ cala), 2 rozpórek (¼ cala), 2 podkładek uszczelniających i 2 przeciwnakrętek (¼ cala) w sposób przedstawiony na Rysunek 17.

    g259846

    Rysunek 17

    Na rysunku daszek 2-osobowy

    1. Przeciwnakrętka (¼ cala)
    2. Podkładka uszczelniająca
    3. Rozpórka (¼ cala)
    4. Śruba z łbem kołnierzowym (¼ x 2-¼ cala)
    5. Wspornik daszku

Montaż rury wsporczej daszku

Dotyczy tylko daszku 4-osobowego

Części potrzebne do tej procedury:

Rura wsporcza daszku1
Przeciwnakrętka (¼ cala)6
Podkładka uszczelniająca2
Śruba kołnierzowa (¼ x 1-½ cala)2
Podkładka piankowa1
Śruba kołnierzowa (1/4 x 1¼ cala)4

  1. Nałóż podkładkę piankową na rurę wsporczą daszku (Rysunek 18).

    g261160

    Rysunek 18

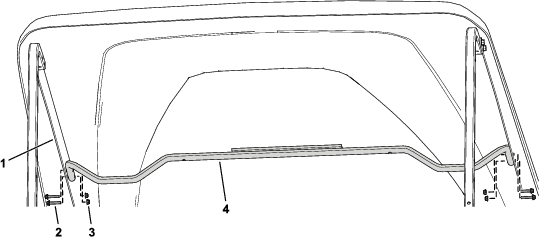

  2. Zamocuj rurę wsporczą daszku do wsporników długiego daszku z wykorzystaniem 4 śrub z łbem kołnierzowym (¼ x 1-¼ cala) i 4 przeciwnakrętek (¼ cala) w sposób przedstawiony na Rysunek 19.

    g262068

    Rysunek 19

    1. Wspornik długiego daszku
    2. Śruba kołnierzowa (1/4 x 1¼ cala)
    3. Przeciwnakrętka (¼ cala)
    4. Rura wsporcza daszku

  3. Wykorzystując rurę wsporczą jako szablon, wywierć w daszku 2 otwory (6 mm).

  4. Zamocuj rurę wsporczą daszku do daszku z wykorzystaniem 2 śrub z łbem kołnierzowym (¼ x 1-¼ cala), 2 podkładek uszczelniających i 2 przeciwnakrętek (¼ cala) w sposób przedstawiony na Rysunek 20.

    g261161

    Rysunek 20

    1. Przeciwnakrętka (¼ cala)
    2. Podkładka uszczelniająca
    3. Śruba kołnierzowa (¼ x 1-½ cala)
    4. Rura wsporcza daszku
