Комплект модернизации двигателя

Газонокосилки с пешеходным управлением Greensmaster® 1000 с двигателями Subaru и Kawasaki

Model No. 139-5638-Serial No. and Up

Данный комплект модернизации двигателя предназначен только для машин со следующими номерами моделей и серийными номерами:

Номер моделиСерийный номер
04034 310000001 – 311999999
04035 310000001 – 311999999
04036 311000001 – 311999999
04037 310000001 – 311999999
04038313000001 – 314999999
04039313000001 – 314999999
04052 310000001 – 311999999
04054312000001 – 314999999
04055312000001 – 314999999
04056312000001 – 314999999
04060310000001 – 311999999

Комплект освещения, модель 04063 (тяговые блоки с фиксированной головкой), совместим с данным комплектом.

Note: Выпущенные ранее комплекты освещения не совместимы с данным комплектом.

Введение

Раздел 4442 или 4443 Калифорнийского свода законов по общественным ресурсам запрещает использовать или эксплуатировать на землях, покрытых лесом, кустарником или травой, двигатель без исправного искрогасительного устройства, описанного в разделе 4442 и поддерживаемого в надлежащем рабочем состоянии; или двигатель должен быть изготовлен, оборудован и проходить обслуживание с учетом противопожарной безопасности.

Если вам потребуется искрогаситель, обратитесь в сервисный центр официального дилера

Important: В данной инструкции по установке содержится информация по эксплуатации и техническому обслуживанию двигателя, которая заменяет процедуры эксплуатации и технического обслуживания, приведенные в Руководстве оператора для вашей машины.Перед эксплуатацией или техническим обслуживанием машины или двигателя обязательно прочитайте инструкции по технике безопасности, содержащиеся в Руководстве оператора для вашей машины.Сохраните эту инструкцию.

Important: Гарантия на двигатель предоставляется изготовителем двигателя. Cм. информацию о гарантиях на двигатель и на систему выхлопа, предоставленную изготовителем двигателя и включенную в прилагаемый комплект справочной литературы. Данная гарантия относится только к двигателю. Она не расширяет и не изменяет каким-либо иным образом явные или подразумеваемые гарантийные условия или гарантийный период, которые могут распространяться на изделие, в котором установлен данный двигатель.

Предупреждение

КАЛИФОРНИЯ

Положение 65, Предупреждение

Согласно законам штата Калифорния считается, что выхлопные газы этого изделия содержат химические вещества, которые вызывают рак, врождённые пороки, и представляют опасность для репродуктивной функции.

Техника безопасности

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. Если наклейка отсутствует или повреждена, установите новую наклейку.
decal130-8322

130-8322

  1. Используйте только топливо, содержащее не более 10% спирта по объему.
  2. Прочтите дополнительную информацию о топливе в Руководстве оператора.
  3. Запрещается использовать топливо с содержанием этилового спирта более 10% по объему.
decal133-8062

133-8062

decal138-2138

138-2138

  1. Ядовитые испарения или токсичные газы, опасность удушья – запрещается запускать двигатель в закрытом пространстве.
  2. Опасность взрыва! Заглушите двигатель перед доливкой топлива. Во время доливки топлива не допускается зажигать огонь, использование открытого пламени и курение.
  3. Осторожно! Перед покиданием машины заглушите двигатель и закройте клапан отключения подачи топлива.
  4. Осторожно! Перед выполнением техобслуживания отсоедините провод свечи зажигания.
  5. Опасность, связанная с горячей поверхностью! Не прикасайтесь к горячим поверхностям.
  6. Внимание! Изучите информацию о заправке топливного бака в Руководстве для оператора.

Монтаж

Подготовка машины

Подготовьте машину; см. раздел Подготовка автомобиля к техническому обслуживанию.

Снятие имеющегося двигателя.

Important: Дополнительные инструкции и рисунки, относящиеся к снятию двигателя, см. в Руководстве по техническому обслуживанию для машины Greensmaster 1000.

Important: Сохраните все снятые детали для повторного использования, если не указано иное.

  1. Снимите и удалите в отходы старую крышку коленчатого рычага.

  2. Снимите клиновые ремни с ведущего шкива и удалите их в отходы.

  3. Отсоедините жгут проводов от двигателя и разъемы управляющей консоли.

    Note: Удалите жгут проводов в отходы.

  4. Снимите модуль блокировки с двигателя.

  5. Снимите зажимы рычагов тормоза и тяги и крышку консоли.

  6. Отсоедините трос дроссельной заслонки от двигателя.

  7. Снимите рычаг дроссельной заслонки.

    Note: Удалите рычаг дроссельной заслонки в отходы.

  8. Снимите бесконтактный переключатель с кронштейна тяги.

  9. Снимите кронштейн тяги с рукоятки.

    Note: Удалите в отходы кронштейн тяги.

  10. Отсоедините трос сцепления от сцепления в сборе на двигателе и от консоли.

    Note: Удалите трос сцепления в отходы.

  11. Снимите старый двигатель.

    Сохраните болты и гайки крепления двигателя.

  12. Снимите монтажный кронштейн двигателя и сохраните его вместе с болтами.

  13. Очистите раму и проверьте на отсутствие повреждений или износа.

Установка нового двигателя

Детали, требуемые для этой процедуры:

Двигатель1
Пластина жгута пластина1
Жгут проводов1
Кронштейн троса сцепления1
Трос сцепления1
Квадратная шпонка1
Шайба (⅜ x 1,40 дюйма)1
Болт (⅜ x ¾ дюйма)1
Ведущий шкив1
Стопорная шайба1
Болт (5/16 x 1 дюйм)1
Болт (7/16 x 1 дюйм)2
Болт (¼ x ¾ дюйма)2
Крышка коленчатого рычага1
Натяжной шкив в сборе1
Направляющая ремня1
Шестигранная гайка 1
Плоская шайба (⅜ x 1,13 дюйма)4
Плоская шайба (5/16 дюйма)1
Плоская шайба (M20)1
Рычаг сцепления1
Моментная пружина1
Кронштейн сцепления1
Поворотный вал тяги1
Клиновой ремень2
R-образный хомут2
Модуль блокировки1
Монтажный кронштейн двигателя (предназначен для использования только на моделях машин, выпущенных с 2008 по 2011 г.)1
Кронштейн тяги1
Рычаг тяги1
Звено1
Рычаг дроссельной заслонки1
Бесконтактный переключатель1
Фланцевая втулка1
Шарнир тяги1
Контргайка1
Плоская шайба (0,28 x ⅝ дюйма)1
Болт (¼ x ⅞ дюйма)1
Гайка (¼ дюйма)1
Болты (5/16 x 1½ дюйма)1
Плоская шайба (0,31 x 0,73 дюйма)1
Шплинт1
Болт (10-24 x ⅜ дюйма)3
Трос дроссельной заслонки, 158,3 см1
Трос дроссельной заслонки, 172,2 см1

Установка компонентов двигателя

  1. Установите пластину сцепления с помощью 2 болтов (¼ x ¾ дюйма), как показано на Рисунок 1

    g312396

    Рисунок 1

    1. Пластина сцепления
    2. Болт (¼ x ¾ дюйма)

  2. Вставьте квадратную шпонку в выходной вал (Рисунок 2).

    Note: Перед установкой нанесите противозадирный состав на шпонку и выходной вал.

    g312393

    Рисунок 2

    1. Квадратная шпонка
    2. Шайба (M20)
    3. Ведущий шкив
    4. Шайба (5/16 дюйма)
    5. Стопорная шайба
    6. Болт (5/16 x 1 дюйм)
    7. Поворотный вал тяги

  3. Установите новую шайбу (M20), ведущий шкив, шайбу (5/16 дюйма), стопорную шайбу и болт (5/16 x 1 дюйм), как показано на Рисунок 2.

  4. Установите поворотный вал тяги на редуктор (Рисунок 2).

  5. Установите кронштейн сцепления на редуктор с помощью 2 болтов (7/16 x 1 дюйм), как показано на Рисунок 3

    g312392

    Рисунок 3

    1. Шестигранная гайка
    2. Направляющая ремня
    3. Натяжной ролик в сборе
    4. Рычаг сцепления
    5. Болт (7/16 x 1 дюйм)
    6. Кронштейн сцепления
    7. Моментная пружина
    8. Шайба (⅜ x 1,40 дюйма)
    9. Болт (⅜ x ¾ дюйма)

  6. Установите рычаг сцепления на кронштейн сцепления (Рисунок 3).

  7. Установите моментную пружину на кронштейн сцепления с помощью шайбы (⅜ x 1⅜ дюйма) и болта (⅜ x ¾ дюйма), как показано на Рисунок 3.

  8. Установите натяжной шкив в сборе на рычаг сцепления вместе с направляющей ремня и шестигранной гайкой (Рисунок 3).

Монтаж жгута проводов и тросов

  1. Подсоедините кронштейн жгута проводов к топливному баку с помощью 2 имеющихся фланцевых гаек, которые крепят бак к двигателю.

  2. Установите модуль блокировки на жгут проводов с помощью зажима (зажимов) жгута проводов.

  3. Для модели, выпущенной с 2012 по 2014 гг.: установите ранее снятый монтажный кронштейн двигателя на машину с помощью ранее снятых болтов и 4 шайб (⅜ x 1⅛ дюйма), как показано на Рисунок 4.

    Установите, не затягивая, задний левый болт двигателя (показанный на Рисунок 4).

    Note: Для облегчения установки двигателя на раму затяните оставшиеся 3 болта на 90% от полной затяжки.

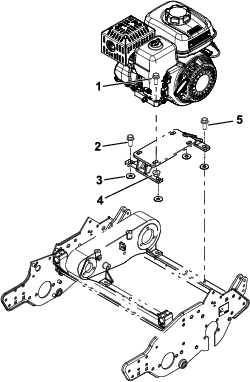

    g312414

    Рисунок 4

    Модель, которая выпускалась с 2012 по 2014 гг.

    1. Болт двигателя (снятый ранее)
    2. Болт монтажного кронштейна двигателя (снятый ранее)
    3. Шайба (⅜ x 1,13 дюйма)
    4. Гайка двигателя (снятая ранее)
    5. Задний левый болт двигателя

  4. Для модели, выпущенной с 2008 по 2011 гг.: установите монтажный кронштейн двигателя, входящий в данный комплект, на машину с помощью ранее снятых болтов и 4 шайб (⅜ x 1⅛ дюйма), как показано на Рисунок 5.

    Установите, не затягивая, передний левый болт двигателя (показанный на Рисунок 5).

    Note: Для облегчения установки двигателя на раму затяните оставшиеся 3 болта на 90% от полной затяжки.

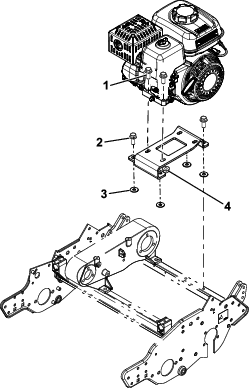

    g313733

    Рисунок 5

    Модель, которая выпускалась с 2008 по 2011 гг.

    1. Передний левый болт двигателя (снятый ранее)
    2. Болт монтажного кронштейна двигателя (снятый ранее)
    3. Шайба (⅜ x 1,13 дюйма)
    4. Гайка двигателя (снятая ранее)

  5. Установите двигатель на монтажный кронштейн, используя ранее снятые болты и гайки (Рисунок 4 и Рисунок 5).

    Note: Для облегчения установки двигателя на раму затяните болты на 90% от полной затяжки.

  6. Подсоедините трос сцепления к пластине сцепления (Рисунок 6).

    g312403

    Рисунок 6

    1. Пластина сцепления
    2. Трос сцепления
    3. Конец пружины троса сцепления
    4. Рычаг сцепления

  7. Снимите и сохраните крышку консоли и соответствующие крепежные детали.

  8. Установите кронштейн тяги на рукоятку, используя ранее снятые крепежные детали (Рисунок 7).

  9. Установите рычаг тяги, шарнир и звено, используя крепежные детали, входящие в данный комплект (Рисунок 7).

  10. Установите бесконтактный переключатель, используя ранее снятые крепежные детали (Рисунок 7).

    Note: Обеспечьте наличие зазора 0,060 – 0,090 дюйма между бесконтактным переключателем и рычагом тяги,

    g313744

    Рисунок 7

    1. Рычаг дроссельной заслонки
    2. Бесконтактный переключатель
    3. Кронштейн тяги
    4. Фланцевая втулка
    5. Шарнир тяги
    6. Рычаг тяги
    7. Контргайка
    8. Плоская шайба (0,28 x ⅝ дюйма)
    9. Болт (¼ x ⅞ дюйма)
    10. Гайка (¼ дюйма)
    11. Звено тяги
    12. Болт (5/16 x 1½ дюйма)
    13. Плоская шайба (0,31 x 0,73 дюйма)
    14. Шплинт
    15. Болт (10-24 x ⅜ дюйма)
    16. Трос дроссельной заслонки

  11. Зацепите конец пружины троса сцепления за рычаг сцепления (Рисунок 6).

  12. Установите трос дроссельной заслонки на машину, см. Руководство по техническому обслуживанию (Рисунок 10) для машины.

    • Используйте трос дроссельной заслонки длиной 172,2 см для тяговых блоков моделей 04035, 04037, 04056 или 04060; см. Рисунок 8.

      g327886

      Рисунок 8

      1. Трос дроссельной заслонки
      2. 172,2 см

    • Используйте трос дроссельной заслонки длиной 158,3 см для тяговых блоков всех моделей, кроме моделей 04035, 04037, 04056 или 04060; см. Рисунок 9

      g327886

      Рисунок 9

      1. Трос дроссельной заслонки
      2. 158,3 см

    Note: Проложите трос дроссельной заслонки так, как показано на Рисунок 10. Проложите трос к левой стороне двигателя и между крышкой воздухоочистителя и топливным баком.

    g312415

    Рисунок 10

    1. Трос сцепления
    2. Трос дроссельной заслонки
    3. Жгут проводов
    4. Модуль блокировки

  13. Установите рычаг дроссельной заслонки, используя ранее снятые крепежные детали (Рисунок 7).

  14. Установите ранее снятую крышку консоли и соответствующие крепежные детали.

  15. Для модели, которая выпускалась с 2012 по 2014 г.: отверните задний левый болт с основания двигателя (Рисунок 4) и используйте этот болт для крепления R-образного хомута и троса дроссельной заслонки к основанию двигателя.

  16. Для модели, которая выпускалась с 2008 по 2011 г.: отверните передний левый болт с основания двигателя (Рисунок 5) и используйте этот болт для крепления R-образного хомута и троса дроссельной заслонки к основанию двигателя.

  17. Установите и отрегулируйте клиновые ремни; см. Руководство оператора для вашей машины.

  18. Затяните все детали крепления двигателя и болты монтажного кронштейна двигателя (Рисунок 4).

  19. Подсоедините жгут проводов к модулю блокировки и проложите жгут проводов вверх вдоль левой стороны рукоятки (Рисунок 10).

  20. Вставьте разъемы жгута проводов в соответствующие переключатели консоли.

    Note: Подсоедините жгут проводов к счетчику моточасов (при наличии).

  21. Используйте штифты жгута проводов для крепления его на место под крышкой консоли.

  22. Прикрепите зеленый провод заземления с помощью болта кожуха под топливным баком и подсоедините красный провод к единичному проводу двигателя. Подсоедините 2 оставшихся провода жгута проводов (черный и желтый) к жгуту проводов двигателя с 2 разъемами для проводов.

    Note: Нанесите покровную консистентную смазку на болт и лепестковую клемму заземления.

  23. Подсоедините жгут проводов зажимом к монтажному кронштейну.

  24. Установите новую крышку коленчатого рычага с помощью ранее снятых крепежных деталей.

Смазывание и регулировка машины

Important: Редуктор двигателя не требует техобслуживания, так как он заполнен высокопроизводительной полужидкой консистентной смазкой с длительным сроком службы.

  1. Отрегулируйте трос сцепления; см. Руководство оператора для вашей машины.

  2. Отрегулируйте трос дроссельной заслонки; см. Руководство оператора для вашей машины.

  3. Смажьте машину в соответствии с инструкциями, приведенными в Руководстве оператора для вашей машины.

  4. Залейте в картер двигателя масло в соответствии с инструкциями, приведенными в Руководстве оператора для вашей машины.

  5. Отрегулируйте частоту вращения двигателя в соответствии со следующими техническими характеристиками:

    Высокая частота холостого хода (без нагрузки)3450 ± 100 об/мин
    Низкая частота холостого хода (без нагрузки)1900 ± 100 об/мин

Знакомство с изделием

g265059

Рисунок 11

  1. Рычаг воздушной заслонки
  2. Клапан отключения подачи топлива
  3. Рукоятка механического стартера

Управление воздушной заслонкой

Рычаг воздушной заслонки расположен в боковой части двигателя (Рисунок 11); используйте его для облегчения запуска холодного двигателя.

Note: Не запускайте прогретый двигатель и не допускайте его работы с воздушной заслонкой, установленной в положение CLOSED (ЗАКРЫТО).

  • Переведите рычаг воздушной заслонки до упора влево (по направлению от рукоятки стартера), чтобы установить воздушную заслонку в положение CLOSED (ЗАКРЫТО).

  • Переведите рычаг воздушной заслонки до упора вправо (по направлению к рукоятке стартера), чтобы установить воздушную заслонку в положение OPEN (ОТКРЫТО).

Клапан отключения подачи топлива

Клапан отключения подачи топлива расположен в боковой части двигателя под рычагом воздушной заслонки (Рисунок 11).

Note: Закройте клапан отключения подачи топлива, когда вы не будете использовать машину в течение нескольких дней, во время транспортировки на рабочую площадку и от нее, а также при размещении машины на стоянку внутри здания; см. раздел Открывание и закрывание клапана отключения подачи топлива.

Эксплуатация

Характеристики топлива

Емкость топливного бака: 2.0 л.

Рекомендуемое топливо: неэтилированный бензин с октановым числом 87 или выше (метод оценки (R+M)/2).

Этиловый спирт: приемлемым считается топливо, содержащее по объему до 10% этилового спирта или 15% MTBE (метил-трет-бутилового эфира). Этиловый спирт и MTBE – это разные вещества. Запрещается использовать бензин с содержанием этилового спирта 15% (E15) по объему.

  • Запрещается использовать бензин, содержащий более 10% этилового спирта по объему, такой как E15 (содержит 15% этилового спирта), E20 (содержит 20% этилового спирта) или E85 (содержит до 85% этилового спирта).

  • Запрещается использовать бензин, содержащий метанол.

  • Запрещается хранить топливо без стабилизирующей присадки в топливных баках или контейнерах на протяжении всего зимнего периода.

  • Не добавляйте масло в бензин.

  • Для получения наилучших результатов используйте только чистое, свежее топливо (полученное в течение последних 30 дней).

  • Использование запрещенного к применению бензина может привести к ухудшению эксплуатационных характеристик и (или) повреждениям двигателя, на которые не распространяются условия гарантии

Использование стабилизирующих (кондиционирующих) топливных присадок

Important: Не допускается использовать топливные присадки, содержащие метанол или этанол.

Добавляйте в бензин надлежащее количество стабилизирующих/кондиционирующих топливных присадок.

Note: Стабилизирующие/кондиционирующие топливные присадки наиболее эффективны при смешивании со свежим бензином. Для сведения к минимуму вероятности образования смолистых отложений в топливной системе всегда используйте стабилизирующую присадку.

Заправка топливного бака

Опасно

При определенных условиях топливо является чрезвычайно огнеопасным и взрывоопасным веществом. Возгорание или взрыв топлива могут вызвать ожоги у людей и повреждение имущества.

  • Заправляйте топливный бак вне помещения, на открытом воздухе и при холодном двигателе. Сразу же вытирайте пролитое топливо.

  • Никогда не заправляйте топливный бак в закрытом прицепе.

  • Не заправляйте топливный бак до предела. Доливайте топливо в топливный бак, не доходя 6–13 мм до нижней границы заливной горловины. Это пустое пространство в баке позволит топливу расширяться.

  • Запрещается курить при работе с топливом. Держитесь подальше от открытого пламени и от мест, где пары топлива могут воспламениться от искр.

  • Храните топливо в штатной емкости в месте, недоступном для детей. Приобретаемый запас топлива должен быть рассчитан не более чем на 30 дней.

  • Не эксплуатируйте машину без исправной выхлопной системы.

Опасно

В определенных обстоятельствах во время заправки может накопиться статическое электричество и образоваться искра, вызывающая воспламенение паров топлива. Возгорание или взрыв топлива могут вызвать ожоги у людей и повреждение имущества.

  • Перед заправкой обязательно поставьте емкости на землю, в стороне от транспортного средства.

  • Не заправляйте емкости топливом внутри транспортного средства, в кузове грузовика или на платформе прицепа, так как ковровое покрытие кабины или пластмассовая облицовка кузова могут изолировать емкость и замедлить рассеяние статического заряда.

  • По возможности снимайте оборудование с грузовика или прицепа и заправляйте его на земле. Если снять оборудование невозможно, заправляйте его из переносной канистры, а не с помощью заправочного пистолета.

  • При использовании заправочного пистолета на бензозаправочной станции держите насадку прижатой к краю заливочной горловины топливного бака или емкости до окончания заправки.

Предупреждение

Топливо опасно для здоровья и может привести к гибели при проглатывании. Продолжительное воздействие паров топлива может привести к тяжелой травме или заболеванию.

  • Старайтесь не вдыхать пары топлива.

  • Не приближайте лицо к пистолету и топливному баку или к отверстию бутыли с кондиционером топлива.

  • Не допускайте контакта жидкости с кожей; при попадании на кожу смойте ее водой с мылом.

  1. Установите машину на ровной поверхности и заглушите двигатель.

  2. Дайте двигателю остыть.

  3. Очистите области вокруг крышки топливного бака и снимите ее (Рисунок 12).

    g265976

    Рисунок 12

    1. Крышка топливного бака

  4. Залейте топливо в бак до такого уровня, чтобы топливо только начало заполнять корзиночный сетчатый фильтр.

    Не заполняйте бак до заливной горловины.

    Important: Не заполняйте топливный бак выше уровня сетчатого фильтра заливной горловины, так как необходимо оставить пространство для расширения топлива.

  5. Надежно закройте крышку топливного бака.

  6. Сразу же вытирайте пролитое топливо.

Открывание и закрывание клапана отключения подачи топлива

Управляйте подачей топлива в двигатель с помощью клапана отключения подачи топлива следующим образом:

  • Чтобы открыть топливный клапан, поверните рычаг клапана отключения подачи топлива в сторону рукоятки механического стартера (Рисунок 13).

  • Чтобы закрыть топливный клапан, поверните рычаг клапана отключения подачи топлива в сторону от рукоятки механического стартера (Рисунок 13).

    g265993

    Рисунок 13

    1. Поверните рычаг топливного клапана в положение ON (Вкл.).
    2. Рычаг топливного клапана находится в положении OFF (Выкл.)

Техническое обслуживание

Important: См. руководство владельца двигателя для получения информации о дополнительном техническом обслуживании.

Important: Редуктор двигателя (Рисунок 14) не требует техобслуживания, так как он заполнен высокопроизводительной полужидкой консистентной смазкой с длительным сроком службы.

g312416

Рисунок 14

  1. Редуктор

Рекомендуемый график(и) технического обслуживания

Периодичность технического обслуживанияПорядок технического обслуживания
Через первые 20 часа
  • Замените масло в двигателе.
    		•
    Перед каждым использованием или ежедневно
  • Проверьте уровень масла в двигателе.
  • Осмотрите элементы воздушного фильтра.
    		•
    Через каждые 50 часов
  • Очистите элементы воздушного фильтра.
    		•
    Через каждые 100 часов
  • Замените масло в двигателе.
  • Осмотрите и отрегулируйте свечу зажигания; при необходимости замените ее.
    		•
    Через каждые 300 часов
  • Замените бумажный элемент фильтра (при эксплуатации в условиях сильной запыленности требуется более частая замена).
  • Замените свечу зажигания.
    		•

    Подготовка автомобиля к техническому обслуживанию

    Предупреждение

    При выполнении технического обслуживания или регулировок машины кто-то может выполнить случайный запуск двигателя. Случайный запуск двигателя может причинить серьезную травму вам или другим окружающим лицам.

    Перед проведением любого технического обслуживания извлеките ключ из замка зажигания, включите стояночный тормоз и отсоедините провод (провода) от свечи (свечей) зажигания. Кроме того, отведите провод (провода) в сторону так, чтобы исключить возможность случайного контакта провода (проводов) со свечей (свечами) зажигания.

    Перед техобслуживанием, очисткой или выполнением любых регулировок машины выполните следующие действия:

    1. Установите машину на ровной поверхности.

    2. Заглушите двигатель и извлеките ключ из машины (при наличии).

    3. Включите стояночный тормоз.

    4. Прежде чем приступать к техническому обслуживанию или размещению на хранение, дождитесь остановки всех движущихся частей и охлаждения двигателя.

    5. Отсоедините провод свечи зажигания (Рисунок 15).

      g265998

      Рисунок 15

      1. Провод свечи зажигания

    Обслуживание моторного масла

    Перед запуском залейте в картер двигателя приблизительно 0,56 л масла надлежащей вязкости. В двигателе используется любое высококачественное масло, имеющее эксплуатационную классификацию Американского института нефти (API) SJ или выше. Выберите правильную категорию вязкости (удельный вес) масла в зависимости от температуры окружающей среды. На Рисунок 16 приведены рекомендации по температуре/вязкости.

    g013375

    Рисунок 16

    Note: При использовании универсальных масел (5W-20, 10W-30 и 10W-40) расход масла увеличивается. Если используются такие виды масел, чаще проверяйте уровень масла в двигателе.

    Проверка уровня масла в двигателе

    Периодичность технического обслуживанияПорядок технического обслуживания
    Перед каждым использованием или ежедневно
  • Проверьте уровень масла в двигателе.
    		•

    Наилучший момент для проверки уровня масла в двигателе – когда двигатель холодный или перед его запуском в начале рабочего дня. Если двигатель уже поработал, перед проверкой дайте маслу стечь в поддон (не менее 10 минут).

    1. Заглушите двигатель и дождитесь остановки всех движущихся частей; см. раздел Подготовка автомобиля к техническому обслуживанию.

    2. Установите машину так, чтобы двигатель располагался горизонтально, и очистите область вокруг маслозаливной горловины (Рисунок 17).

      g266053

      Рисунок 17

      1. Масломерный щуп
      2. Сливная пробка и шайба

    3. Снимите масломерный щуп, повернув его против часовой стрелки.

    4. Выньте щуп и дочиста протрите его конец.

    5. Вставьте щуп в маслозаливную горловину до упора, но не заворачивайте его.

    6. Выньте щуп и проверьте уровень моторного масла (Рисунок 18).

      g019686

      Рисунок 18

      1. Заливная горловина
      2. Масломерный щуп
      3. Верхний предел
      4. Нижний предел
      5. Сливная пробка

    7. Если уровень масла в двигателе не соответствует норме, добавьте или слейте масло, чтобы получить требуемый уровень; см. раздел Замена масла в двигателе.

    Замена масла в двигателе

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 20 часа
  • Замените масло в двигателе.
    		•
    Через каждые 100 часов
  • Замените масло в двигателе.
    		•

    Предупреждение

    После работы двигателя масло может быть горячим, и контакт с ним может привести к серьезной травме.

    Избегайте контакта с горячим моторным маслом при его сливе.

    1. Заглушите двигатель и дождитесь остановки всех движущихся частей; см. раздел Подготовка автомобиля к техническому обслуживанию.

    2. Поднимите двигатель от земли и установите поддон под сливную пробку для сбора масла.

    3. Снимите сливную пробку (Рисунок 17).

    4. Когда масло полностью стечет, опустите двигатель на землю, установите на место сливную пробку с шайбой и затяните пробку с моментом 18 Н∙м.

      Note: Утилизируйте использованное масло в официальном центре переработки отходов.

    5. Выньте измерительный щуп и медленно залейте масло в заливное отверстие до тех пор, пока оно не будет находиться на требуемом уровне.

    6. Убедитесь в том, что уровень масла соответствует норме на масломерном щупе; см. раздел Проверка уровня масла в двигателе.

    7. Вставьте и зафиксируйте масломерный щуп.

    8. Вытрите пролитое масло.

    9. Присоедините провод к свече зажигания.

    Обслуживание воздухоочистителя

    Периодичность технического обслуживанияПорядок технического обслуживания
    Перед каждым использованием или ежедневно
  • Осмотрите элементы воздушного фильтра.
    		•
    Через каждые 50 часов
  • Очистите элементы воздушного фильтра.
    		•
    Через каждые 300 часов
  • Замените бумажный элемент фильтра (при эксплуатации в условиях сильной запыленности требуется более частая замена).
    		•

    Important: Запрещается эксплуатация двигателя без установленного воздушного фильтра в сборе, поскольку возможно серьезное повреждение двигателя.

    1. Заглушите двигатель и дождитесь остановки всех движущихся частей; см. раздел Подготовка автомобиля к техническому обслуживанию.

    2. Отверните барашковую гайку, которая крепит крышку воздухоочистителя (Рисунок 19).

    3. Снимите крышку воздухоочистителя.

      Note: Проследите за тем, чтобы никакие загрязнения и мусор с крышки воздухоочистителя не упали в основание.

    4. Снимите элементы из пеноматериала и бумаги с основания.

    5. Снимите элемент из пеноматериала с бумажного элемента.

    6. Проверьте элементы из пеноматериала и бумаги; замените их, если они повреждены или сильно загрязнены.

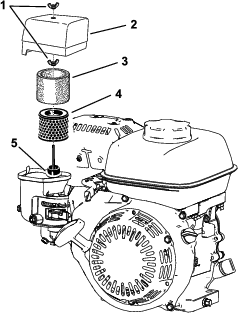

      g265999

      Рисунок 19

      1. Барашковая гайка
      2. Крышка воздухоочистителя
      3. Элемент из пеноматериала
      4. Бумажный элемент фильтра.
      5. Прокладка и воздушный канал

    7. Очистите бумажный элемент легким постукиванием для удаления загрязнений.

      Note: Не пытайтесь удалять грязь щеткой с бумажного элемента; щетка втирает грязь в волокна. Замените элемент, если не удалось удалить загрязнения постукиванием.

    8. Очистите элемент из пеноматериала в теплой мыльной воде или невоспламеняемом растворителе.

      Note: Не используйте бензин для очистки элемента из пеноматериала, так как это может привести к возгоранию или взрыву.

    9. Тщательно промойте и просушите элемент из пеноматериала.

    10. Удалите грязь с основания и крышки с помощью влажной ткани.

      Note: Следите за тем, чтобы никакие загрязнения и мусор не попали в воздушный канал, ведущий в карбюратор.

    11. Установите элементы воздухоочистителя и убедитесь, что они правильно расположены. Заверните нижнюю барашковую гайку.

    12. Установите крышку и заверните верхнюю барашковую гайку, чтобы закрепить ее.

    Обслуживание свечи зажигания

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через каждые 100 часов
  • Осмотрите и отрегулируйте свечу зажигания; при необходимости замените ее.
    		•
    Через каждые 300 часов
  • Замените свечу зажигания.
    		•

    Используйте NGK BPR6ES или эквивалентную свечу зажигания.

    1. Заглушите двигатель и дождитесь остановки всех движущихся частей; см. раздел Подготовка автомобиля к техническому обслуживанию.

    2. Очистите поверхность вокруг свечи зажигания.

    3. Выверните свечу зажигания из головки цилиндра.

      Important: Замените свечу зажигания, имеющую трещины, повреждения или следы загрязнения. Пескоструйная обработка, шабровка или очистка электродов не допускаются, т.к. попадание абразивных частиц в двигатель может привести к его повреждению.

    4. Установите в свече зазор, равный 0,7-0,8 мм.

      g000533

      Рисунок 20

      1. Изолятор центрального электрода
      2. Боковой электрод
      3. Воздушный зазор

    5. Осторожно заверните свечу от руки (во избежание заворачивания с перекосом) до отказа.

    6. Затяните свечу зажигания еще на ½ оборота, если она новая; в ином случае затяните ее дополнительно на ⅛ – ¼ оборота.

      Important: Незатянутая свеча зажигания может сильно нагреться и повредить двигатель; слишком сильная затяжка свечи может повредить резьбу в головке цилиндра.

    7. Присоедините провод к свече зажигания.
