Kit de remplacement de bac

Buggy pour terrain boueux

Model No. 139-7216-Serial No. and Up

Montage

  1. Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, baissez la trémie, coupez le moteur et enlevez la clé.

  2. Déposez le bac existant.

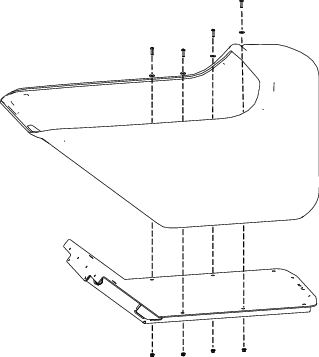

  3. Fixez le nouveau bac sur le cadre à l'aide de 4 boulons, 4 rondelles et 4 écrous.

    g322995

    Figure 1

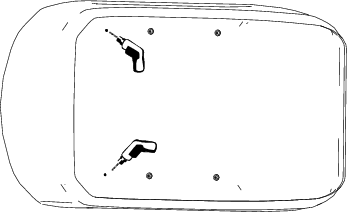

  4. En utilisant le nouveau bac comme gabarit, repérez et percez 2 trous (9/16 po).

    g322994

    Figure 2

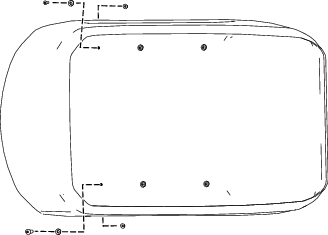

  5. Installez les dernières fixations pour fixer le bac sur le cadre.

    g322996

    Figure 3

  6. Serrez les boulons à un couple de 37 à 45 N·m (27 à 33 pi-lb).
