Kit de mantenimiento para la cuba

Carretilla motorizada

Model No. 139-7216-Serial No. and Up

Instalación

  1. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento, baje la tolva, apague el motor y retire la llave.

  2. Retire la cuba existente.

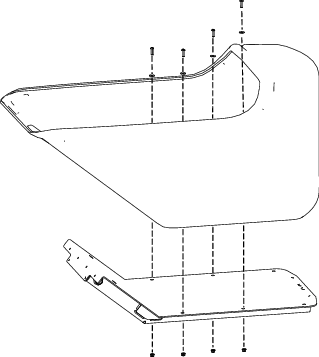

  3. Sujete la cuba nueva al bastidor con 4 pernos, 4 arandelas y 4 tuercas.

    g322995

    Figura 1

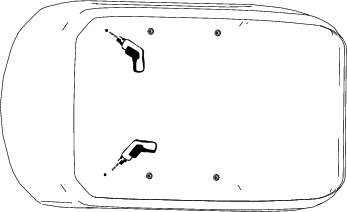

  4. Usando la cuba nueva como plantilla, marque y perfore 2 orificios (9/16").

    g322994

    Figura 2

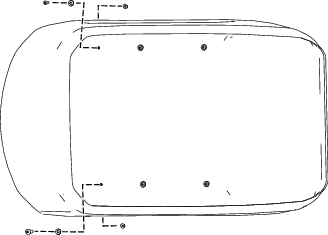

  5. Instale las fijaciones restantes para sujetar la cuba al bastidor.

    g322996

    Figura 3

  6. Apriete el perno a 37–45 N∙m (27–33 pies-libra).
