Kit de finition pour système de pulvérisation de précision GeoLink®

1. Nettoyez le pulvérisateur; voir la section Nettoyage du pulvérisateur dans le Manuel de l'utilisateur de la machine.

   Important: Videz complètement la cuve du pulvérisateur avant d'installer le kit de finition du système de pulvérisation GeoLink.

2. Pour les modèles équipés de l'option kit de rinçage de cuve, procédez comme suit :

   1. Pompez l'eau du réservoir de rinçage dans la cuve du pulvérisateur; voir la section Utilisation du kit de rinçage dans les Instructions d'installation du kit de rinçage de la cuve.

   2. Vidangez l'eau de la cuve du pulvérisateur; voir la section Nettoyage du pulvérisateur dans le Manuel de l'utilisateur de la machine.

3. Déployez les sections de pulvérisation gauche et droite à l'horizontale.

4. Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le moteur et enlevez la clé; voir le Manuel de l'utilisateur.

   Important: Garez la machine sur une surface plane et horizontale avant d'installer le kit GeoLink.

1. Déverrouillez le siège en poussant la poignée de verrouillage vers l'arrière (Figure 3).



   Figure 3

   1. Siège
   2. Béquille
   3. Poignée de verrouillage du siège

2. Faites pivoter le siège et son plateau vers l'avant jusqu'à ce que l'extrémité de la béquille, au niveau de son support, s'engage au bas de la fente dans le support (Figure 3).

3. Attendez que le moteur soit complètement froid.

4. Retirez le boulon et l'écrou qui fixent la cosse du câble négatif de la batterie à la borne négative de la batterie.

   Attention

   S'ils sont mal acheminés, les câbles de la batterie peuvent subir des dommages ou endommager la machine et produire des étincelles. Les étincelles risquent de provoquer l'explosion des gaz de la batterie et de vous blesser.

   • Débranchez toujours le câble négatif (noir) de la batterie avant le câble positif (rouge).

   • Connectez toujours le câble positif (rouge) de la batterie avant le câble négatif (noir).

   Attention

   Les bornes de la batterie ou les outils en métal peuvent causer des courts-circuits au contact des pièces métalliques et produire des étincelles. Les étincelles risquent de provoquer l'explosion des gaz de la batterie et de vous blesser.

   • Lorsque vous enlevez ou installez la batterie, ne touchez aucune partie métallique de la machine avec les bornes de la batterie.

   • Évitez de créer des courts-circuits entre les bornes de la batterie et les parties métalliques de la machine avec des outils en métal.

5. Soulevez le capuchon en caoutchouc, puis retirez le boulon et l'écrou qui fixent la cosse du câble positif de la batterie sur la borne positive de la batterie. (Figure 4).

   Note: Assurez-vous que les cosses des câbles de la batterie ne touche pas les bornes de la batterie.



   Figure 4

   1. Écrou
   2. Borne de la batterie
   3. Borne (câble positif de la batterie)
   4. Boulon

1. Débranchez le connecteur à 2 douilles du faisceau de la machine qui est relié au connecteur du contacteur du siège (Figure 5).



   Figure 5

   1. Connecteur à 2 douilles (faisceau de la machine)
   2. Connecteur du contacteur de siège

2. Retirez la goupille fendue qui fixe la béquille au support au bas du plateau du siège (Figure 6).



   Figure 6

   1. Rondelle
   2. Support (siège)
   3. Goupille fendue
   4. Béquille

3. Retirez les 2 goupilles fendues qui fixent le pivot du plateau du siège aux supports du châssis (Figure 7).



   Figure 7

   1. Plateau du siège
   2. Siège
   3. Goupille fendue
   4. Pivot (plateau du siège)
   5. Support de châssis
   6. Axe de pivot

4. Retirez les 2 axes de pivot qui fixent le siège et son plateau au châssis (Figure 7).

5. Levez le siège et son plateau, et déposez-les de la machine (Figure 8).



   Figure 8

   1. Plateau du siège
   2. Siège

1. Faites pivoter vers le haut les poignées des verrous du panneau d'accès au moteur (Figure 9).



   Figure 9

   1. Loquet
   2. Support de panneau
   3. Panneau d'accès au moteur

2. Soulevez le panneau d'accès au moteur et déposez-le de la machine (Figure 9).

1. Retirez les 2 fixations enfichables qui fixent l'aile avant gauche au profilé inférieur du système ROPS (Figure 10).

   Note: Mettez au rebut les fixations enfichables que vous avez retirées.



   Figure 10

   1. Fixation enfichable
   2. Aile avant gauche

2. Retirez les 3 boulons (5/16 x 1 po) et les 3 rondelles (5/16 po) qui fixent l'aile au cadre de la machine (Figure 11).



   Figure 11

   1. Rondelle (5/16 po)
   2. Boulon (5/16 x 1 po)
   3. Aile avant gauche

3. Déposez l'aile de la machine.

   Note: Mettez au rebut les fixations enfichables que vous avez retirées; conservez l'aile, les boulons et les rondelles pour la pose sous Pose de l'aile avant gauche.

4. Retirez les 6 fixations à enfichables et les 5 rondelles (9/16 x 1/2 po) qui fixent la doublure d'aile au cadre de la machine (Figure 12).



   Figure 12

   1. Doublure d'aile
   2. Fixation enfichable
   3. Rondelle (9/16 x 1/2 po)

5. Déposez la doublure d'aile de la machine (Figure 13).

   Note: Mettez au rebut les fixations enfichables que vous avez retirées.



   Figure 13

6. Répétez les opérations 1 à 5 pour la doublure d'aile de l'autre côté de la machine.

Note: Si vous endommagez les fixations enfichables en les retirant, remplacez-les par les fixations réf. Toro 117-2382.

1. Retirez les 2 vis (5/16 x 1 po) et les 2 rondelles (5/16 po) qui fixent le couvercle inférieur de la console sur la machine, et déposez le couvercle (Figure 14).



   Figure 14

   1. Vis (5/16 x 1 po)
   2. Rondelle (5/16 po)
   3. Couvercle de console (inférieur)
   4. Couvercle de console (extrémité)

2. Retirez la vis (5/16 x 1 po) et la rondelle (5/16 po) qui fixent l'aile avant droite au plancher de la plate-forme (Figure 15).



   Figure 15

   1. Vis (5/16 x 1 po)
   2. Rondelle (5/16 po)
   3. Plancher de la plate-forme
   4. Aile avant droite

3. Avec précaution, retirez les 2 fixations enfichables qui fixent l'aile avant droite au profilé de montage de l'arceau de sécurité (Figure 16).



   Figure 16

   1. Fixation enfichable
   2. Aile avant droite

4. Retirez la vis (5/16 x 1 po) et la rondelle (5/16 po) qui fixent l'aile avant droite au support de la traverse (Figure 17).



   Figure 17

   1. Clip écrou (support de traverse)
   2. Rondelle (5/16 po)
   3. Vis (5/16 x 1 po)
   4. Aile avant droite

5. Déposez l'aile droite de la machine.

6. Retirez les 6 fixations enfichables et les 5 rondelles (9/16 x 1/2 po) qui fixent la doublure d'aile aux tubes supérieur droit et inférieur droit du cadre (Figure 18).



   Figure 18

   1. Rondelle (9/16 x 1/2 po)
   2. Fixation enfichable
   3. Doublure d'aile

7. Déposez la doublure d'aile de la machine (Figure 18).

   Note: Conservez l'aile avant droite, la doublure d'aile, les vis, les rondelles et les fixations enfichables pour l'installation sous Pose de l'aile avant droite.Remplacez les fixations enfichables endommagées par des fixations réf. Toro 117-2382.

1. Débranchez les 2 connecteurs à 2 douilles du faisceau de la machine du connecteur à 2 broches des phares gauche et droit (Figure 19).



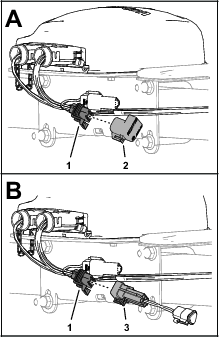

   Figure 19

   1. Phares
   2. Connecteur à 2 douilles (faisceau de la machine)
   3. Connecteur à 2 broches (phare)

2. Retirez les 9 fixations enfichables qui maintiennent le capot sur la planche de bord et le cadre de la machine (Figure 20).

   Note: Conservez les fixations enfichables pour la repose sous Pose du capot.



   Figure 20

   1. Capot
   2. Fixation enfichable

3. Déposez le capot de la machine (Figure 20).

   Note: Mettez au rebut les fixations enfichables que vous avez retirées.

1. Sur le panneau de connexion du compresseur du kit traceur à mousse, fixez un attache-câble autour des tubes transparent et bleu pour la section de pulvérisation droite (Figure 21).



   Figure 21

   1. Tube bleu
   2. Raccord d'air (section de pulvérisation gauche)
   3. Raccord de liquide (section de pulvérisation gauche)
   4. Tubes de mousse (section de pulvérisation gauche)
   5. Tubes de mousse (section de pulvérisation droite)
   6. Attache-câble
   7. Connecteur électrique
   8. Raccord de liquide (section de pulvérisation droite)
   9. Tube transparent
   10. Raccord d'air (section de pulvérisation droite)

2. Enfoncez la bague de blocage (Figure 22).



   Figure 22

   1. Enfoncer la bague de blocage
   2. Tirer et sortir le tube

3. Tirez le tube hors du raccord (Figure 22).

4. Répétez les opérations 2 à 3 pour les 3 autres tubes des sections de pulvérisation.

1. Sur le panneau de connexion du compresseur du kit traceur à mousse, fixez un attache-câble autour des tubes transparent et bleu pour la section de pulvérisation droite (Figure 23).



   Figure 23

   1. Raccord à compression d'air (section de pulvérisation droite)
   2. Raccord à compression de liquide (section de pulvérisation droite)
   3. Raccord à compression de liquide (section de pulvérisation gauche)
   4. Raccord à compression d'air (section de pulvérisation gauche)
   5. Écrou à compression – air (section de pulvérisation droite – tube bleu)
   6. Attache-câble
   7. Écrou à compression – eau (section de pulvérisation droite – tube transparent)
   8. Écrou à compression (section de pulvérisation gauche – tube bleu)
   9. Écrou à compression (section de pulvérisation gauche – tube transparent)

2. Desserrez les écrous à compression des 2 tubes transparents et des 2 tubes bleus qui sont reliés aux buses de mousse sur les sections de pulvérisation gauche et droite (Figure 23).

3. Retirez les 4 tubes des raccords à compression des sections de pulvérisation (Figure 23).

1. Sur la section de pulvérisation extérieure, repérez avec du ruban adhésif les tubes de liquide et d'air gauches de la section de pulvérisation gauche et les tubes de liquide et d'air droits de la section de pulvérisation droite.

2. Déplacez en arrière les tubes des buses de mousse sur la section de pulvérisation gauche et droite et passez-les dans le collier en R près du point de pivotement de la section de pulvérisation (Figure 24).



   Figure 24

   1. Tube – buse de traceur à mousse (section de pulvérisation gauche)
   2. Tube – buse de traceur à mousse (section de pulvérisation droite)
   3. Collier en R

3. Si votre machine est équipée du kit d'extension de rampe centrale, fixez légèrement l'extrémité libre des tubes de liquide et d'air à la section de pulvérisation extérieure, et sautez les procédures de Préparation des nouveaux tubes pour les buses du traceur à mousse et Installation des nouveaux tubes.

1. Retirez les attache-câbles qui fixent les tubes de liquide et d'air du kit traceur à mousse à la section de pulvérisation extérieure (Figure 25).



   Figure 25

   1. Tubes de liquide et d'air (section de pulvérisation droite montrée)
   2. Attache-câbles

2. Sur la buse du traceur à mousse, desserrez l'écrou à compression qui fixe le tube bleu (eau) au raccord à compression bleu de la buse (Figure 26).



   Figure 26

   1. Section de pulvérisation extérieure
   2. Raccord à compression (bleu)
   3. Buse de traceur à mousse
   4. Écrou à compression (bleu – tube d'eau bleu)
   5. Écrou à compression (blanc – tube d'air transparent)
   6. Raccord à compression (blanc)

3. Desserrez l'écrou à compression qui fixe le tube transparent (air) au raccord à compression blanc de la buse du traceur à mousse (Figure 26).

4. Déposez les tubes de liquide et d'air de la machine.

5. Desserrez les écrous à compression aux extrémité des tubes (Figure 26).

   Note: Conservez les écrous à compression pour la pose à l'opération 1 de Installation des nouveaux tubes.

6. Alignez les anciens tubes de liquide et d'air (Figure 27) et les nouveaux tubes (réf. Toro 114–9553).



   Figure 27

   1. Anciens tubes de liquide et d'air
   2. 26 cm (10 po)
   3. Nouveaux tubes (réf. Toro 114–9553)
   4. Ruban et repère
   5. 77 à 102 mm (3 à 4 po)

7. Avec un morceau de ruban adhésif, indiquez la longueur des anciens tubes de liquide et d'air sur les nouveaux tubes.

8. Sur les nouveaux tubes, mesurez 26 cm (10 po) à partir du repère que vous avez effectué à l'opération 7, marquez les tubes et coupez-les au niveau du second repère (plus long) (Figure 27).

9. Si les anciens tubes de liquide et d'air sont repérés par un attache-câble, placez un attache-câble de repérage sur les nouveaux tubes; sinon, passez à l'opération 10.

   Note: Vous n'avez plus besoin des anciens tubes de liquide et d'air.

10. Retirez 77 à 102 mm (3 à 4 po) de la gaine à chaque extrémité des tubes (Figure 27).

11. Répétez les opérations 1 à 10 pour les tubes de liquide et d'air de l'autre côté de la machine.

1. Glissez l'écrou à compression bleu au bout du tube bleu et l'écrou à compression blanc au bout du tube transparent (Figure 28).



   Figure 28

   1. Section de pulvérisation extérieure
   2. Raccord à compression (bleu)
   3. Buse de traceur à mousse
   4. Écrou à compression (bleu – tube d'eau bleu)
   5. Écrou à compression (blanc – tube d'air transparent)
   6. Raccord à compression (blanc)

2. Placez l'extrémité du tube transparent muni de l'écrou à compression blanc devant le raccord à compression blanc de la buse du traceur à mousse, et serrez l'écrou à la main (Figure 28).

3. Placez l'extrémité du tube bleu muni de l'écrou à compression bleu devant le raccord à compression bleu de la buse du traceur à mousse, et serrez l'écrou à la main (Figure 28).

4. Acheminez les tubes à l'arrière de la barre de support supérieure de la section de pulvérisation extérieure, comme montré à la Figure 29.

   Important: Si vous placez les tubes du mauvais côté de la barre de support supérieure, ils seront pincés entre le berceau et la section de pulvérisation extérieure quand les rampes sont à la position de transport.



   Figure 29

   1. Tubes (section de pulvérisation droite montrée)
   2. Attache-câbles

5. Fixez les tubes sur le trou du support de buse avec un attache-câble, comme montré à la Figure 30.



   Figure 30

   1. Tubes
   2. Support de buse
   3. Attache-câble

6. Fixez les tubes à la section de pulvérisation extérieure avec des attache-câbles, comme montré à la Figure 29.

7. Fixez légèrement l'extrémité libre des tubes à la section de pulvérisation extérieure.

8. Répétez les opérations 1 à 6 pour les tubes de l'autre côté de la machine.

Note: Si la machine est équipée d'un kit pistolet-pulvérisateur en option, voir Débranchement du tube de détection de pression et du flexible d'alimentation.

1. Poussez la bague de blocage du coupleur de tube dans l'embout de la vanne de section de rampe droite (Figure 34).



   Figure 34

   1. Coupleur de tube (embout de vanne de section de rampe droite)
   2. Tube de détection de pression

2. Tirez le tube de détection de pression du manomètre de la planche de bord hors du coupleur du tube (Figure 34).

1. Poussez la bague de blocage du coupleur de tube dans le raccord coudé à 90° de la vanne de section de pulvérisation droite (Figure 35).



   Figure 35

   1. Raccord coudé à 90° (vanne de section de rampe droite)
   2. Coupleur de tube
   3. Tube de détection de pression (manomètre de planche de bord)

2. Tirez le tube de détection de pression du manomètre de la planche de bord hors du coupleur du tube (Figure 35).

   Note: Ne détachez pas le raccord coudé à 90° de la vanne de coupure associée au flexible d'alimentation du dévidoir de la bride sur la vanne de section de rampe droite.

1. Sur la section de pulvérisation extérieure, retirez le collier qui fixe le flexible de section au raccord en T cannelé (Figure 38).



   Figure 38

   1. Flexible de section (section de pulvérisation extérieure)
   2. Section de pulvérisation extérieure
   3. Raccord en T cannelé
   4. Collier
   5. Collier en R

2. Débranchez le flexible du raccord en T (Figure 38).

3. Sortez l'extrémité libre du flexible du collier en R (Figure 38).

4. Répétez les opérations 1 à 3 pour le flexible d'alimentation de l'autre section de rampe extérieure.

5. Sous la section de pulvérisation centrale, retirez le collier qui fixe le flexible d'alimentation de la section de pulvérisation centrale au raccord en T cannelé (Figure 39).



   Figure 39

   1. Avant de la machine
   2. Section de pulvérisation centrale
   3. Flexible d'alimentation (section de pulvérisation centrale)
   4. Collier
   5. Raccord en T cannelé

6. Retirez les étriers qui fixent les coupleurs rapides des flexibles d'alimentation gauche, central et droit aux coupleurs rapides des vannes de section de pulvérisation (Figure 40).

   Note: Conservez les étriers pour la pose à la section Branchement des flexibles sur les vannes de buse 7 à 10.



   Figure 40

   1. Coupleur rapide (vanne de section de pulvérisation)
   2. Étrier de fixation
   3. Coupleur rapide (douille – vanne de section de pulvérisation)

7. Débranchez les flexibles d'alimentation des sections gauche, centrale et droite des coupleurs rapides des vannes de section de pulvérisation, et déposez les flexibles de la machine (Figure 40).

   Note: Vous n'avez plus besoin des flexibles d'alimentation des vannes de section gauche, centrale et droite.

1. Débranchez les flexibles des orifices de déploiement des vérins de levage gauche et droit (Figure 42).



   Figure 41

   1. Flexible (position de déploiement)
   2. Orifice C3 (collecteur de vérin de levage)
   3. Orifice C4 (collecteur de vérin de levage)
   4. Orifice de rétraction (vérin de levage)
   5. Flexible (position de rétraction)
   6. Orifice de déploiement (vérin de levage)


   Figure 42

   Machine avec kit de mise à niveau de rampe ultrasonique en option

   1. Flexible (position de déploiement)
   2. Orifice C3 (collecteur de vérin de levage)
   3. Orifice C4 (collecteur de vérin de levage)
   4. Orifice de rétraction (vérin de levage)
   5. Flexible (position de rétraction)
   6. Orifice de déploiement (vérin de levage)

2. Débranchez les flexibles des orifices C2 et C4 du collecteur de vérin de levage (Figure 42).

3. Débranchez les flexibles des orifices de rétraction des vérins de levage gauche et droit (Figure 42).

4. Débranchez les flexibles des orifices C1 et C3 du collecteur de vérin de levage (Figure 42).

   Note: Vous n'avez plus besoin des flexibles.

Note: Sauf indication contraire, conservez toutes les fixations que vous retirez; elles vous serviront pour monter l'extension de la rampe centrale.

1. Utilisez un matériel de levage de la capacité spécifiée pour soutenir la section de pulvérisation extérieure.

2. Retirez la goupille fendue et l'axe de chape qui fixent l'extrémité de la tige du vérin de levage au support de pivot (Figure 43).

   Note: Conservez l'axe de chape et la goupille fendue pour la pose à la section Montage des vérins de levage.



   Figure 43

   1. Goupille fendue
   2. Chape de tige (vérin de levage)
   3. Axe de chape
   4. Support de pivot

3. Retirez le contre-écrou à embase (5/16 po) et le boulon à embase (5/16 x 3/4 po) qui fixent l'axe de pivot au support de vérin (Figure 44).



   Figure 44

   1. Contre-écrou à embase (5/16 po)
   2. Axe de pivot
   3. Boulon à embase (5/16 x 3/4 po)
   4. Vérin de levage
   5. Support de vérin

4. Déposez l'axe de pivot et le vérin de levage de la machine (Figure 44).

5. Effectuez les opérations de la section Dépose des sections de pulvérisation extérieures.

Capacité du matériel de levage : 46 kg (100 lb)

Note: Si la machine est équipée du kit rampe couverte en option, laissez les couvercles en place sur les sections de pulvérisation extérieures.

Note: Sauf indication contraire, conservez toutes les fixations que vous retirez; elles vous serviront pour monter l'extension de la rampe centrale.

1. Retirez le boulon à embase (5/16 x 1 po) et le contre-écrou à embase (5/16 po) qui fixent l'axe de pivot au support de pivot (Figure 45)



   Figure 45

   1. Fixation de pivot (section de pulvérisation extérieure)
   2. Bague à embase en nylon
   3. Boulon à embase (5/16 x 1 po)
   4. Axe de pivot
   5. Support de pivot (section de pulvérisation centrale)
   6. Contre-écrou à embase (5/16 po)

2. Retirez l'axe de pivot du support de pivot de la section de pulvérisation centrale et la fixation de pivot de la section de pulvérisation extérieure (Figure 45).

   Note: Conservez le boulon à embase, l'écrou à embase et l'axe de pivot pour la pose sous Montage des sections de pulvérisation extérieures sur la machine.

3. Séparez la section de pulvérisation extérieure de la section de pulvérisation centrale et déposez la section extérieure de la machine (Figure 45).

4. Retirez les 2 bagues à embase en nylon de la fixation de pivot de la section de pulvérisation extérieure (Figure 45).

   Note: Mettez les bagues au rebut.

5. Répétez les opérations 1 à 3 de Dépose des vérins de levage pour la section de pulvérisation extérieure de l'autre côté de la machine.

6. Répétez les opérations 1 à 4 de cette rubrique pour la section de pulvérisation extérieure de l'autre côté de la machine.

1. Déposez le collecteur de levage de section du support de vérin comme suit :

   • Machines sans kit de mise à niveau de rampe ultrasonique en option : retirez les 2 contre-écrous à embase (5/16 po) et les 2 boulons à embase (5/16 x 1 po) qui fixent la patte de support du collecteur de levage de section au support de vérin, et déposez le collecteur et la patte de support du support de vérin (Figure 46).



     Figure 46

     1. Patte de support (collecteur de levage de section)
     2. Contre-écrou à embase (5/16 po)
     3. Support de vérin
     4. Boulon à embase (5/16 x 1 po)

   • Machine avec le kit de mise à niveau de rampe ultrasonique en option : Retirez les 2 contre-écrous à embase (5/16 po) et les 2 boulons à embase (5/16 x 1 po) qui fixent la patte de support du collecteur de levage de section et la patte de support du contrôleur TEC au support de vérin, puis déposez le collecteur et la patte de support du support de vérin (Figure 47).



     Figure 47

     Machine avec kit de mise à niveau de rampe ultrasonique en option

     1. Patte de support (collecteur de levage de section)
     2. Patte de support de contrôleur TEC
     3. Boulon à embase (5/16 x 1 po)
     4. Support de vérin
     5. Contre-écrou à embase (5/16 po)

2. Soutenez le collecteur de levage de section en l'attachant à la patte de support de vannes avec de la ficelle.

   Note: Conservez la patte de support et le collecteur de levage, les boulons et les écrous pour la pose sous Montage du collecteur du vérin de levage sur le support de vérin.

Capacité du matériel de levage : 41 kg (90 lb)

1. Si la machine est équipée du kit rampe couverte en option, déposez le couvercle de la section de pulvérisation centrale.

2. Soutenez la section de pulvérisation centrale avec un matériel de levage de la capacité spécifiée (Figure 48).



   Figure 48

3. Retirez les 4 boulons à embase (⅜ x 1¼ po) et les 4 contre-écrous à embase (¾ po) qui fixent la section de pulvérisation centrale sur les supports (Figure 49).

   Note: Remarque : Conservez les boulons et les contre-écrous pour la pose à la section Montage de la section de pulvérisation centrale modifiée.



   Figure 49

   1. Supports
   2. Section de pulvérisation centrale
   3. Boulon à embase (⅜ x 1¼ po)
   4. Contre-écrou à embase (⅜ po)

4. Levez la section de pulvérisation centrale (Figure 49) et déposez-la de la machine.

1. Sur la section de pulvérisation centrale, retirez le contre-écrou à embase qui fixe la buse de pulvérisation à son support (Figure 50 et Figure 51).

   Note: Conservez le contre-écrou pour la pose à l'opération 6 de Montage des buses de pulvérisation et des flexibles sur la section de pulvérisation centrale.



   Figure 50

   1. Contre-écrou à embase (5/16 po)
   2. Douille cannelée simple (flexible 3/4 po)
   3. Buse de pulvérisation
   4. Flexible (diamètre intérieur 3/4 po)
   5. Douille cannelée double (3/4 po)
   6. Collier


   Figure 51

   1. Contre-écrou à embase (5/16 po)
   2. Support de buse
   3. Boulon à tête hexagonale (5/16 x 3/4 po – buse de pulvérisation)

2. Retirez la vis en acier inoxydable (nº 12 x 1¼ po) qui fixe le demi-collier supérieur et la douille cannelée simple ou double (3/4 po) sur le corps de la buse de pulvérisation, et séparez la douille cannelée et le flexible de la buse (Figure 52).

   Note: Le boulon à tête hexagonale (5/16 x 3/4 po, acier inoxydable) se détache du demi-collier supérieur quand vous ouvrez le collier; conservez le boulon pour la pose.



   Figure 52

   1. Demi-collier supérieur
   2. Tube de transfert
   3. Boulon à tête hexagonale (5/16 x 3/4 po, acier inoxydable)
   4. Douille cannelée double (3/4 po)
   5. Demi-collier inférieur (corps de buse de pulvérisation)
   6. Vis en acier inoxydable (nº 12 x 1¼ po)
   7. Douille cannelée simple (flexible 3/4 po)

3. Déposez la buse de la section de pulvérisation centrale (Figure 50 et Figure 51).

4. Répétez les opérations 1 et 2 pour les 2 autres buses de pulvérisation.

   Note: Conservez les buses, les vis en acier inoxydable et les boulons à tête hexagonale pour le montage aux opérations 6 et 7 de Assemblage des buses de pulvérisation et des flexibles de la section de pulvérisation centrale.

5. Retirez les flexibles (3/4 po diamètre intérieur), les douilles cannelées, les colliers et le raccord en T cannelé de la section de pulvérisation centrale (Figure 50).

   Note: Vous n'avez plus besoin du flexible, des douilles, des colliers et du raccord en T.

1. Retirez les 2 boulons à embase (⅜ x 1 po) et les 2 contre-écrous (⅜ po) qui fixent les brides verticales des cadres en treillis droit et gauche (Figure 53).



   Figure 53

   1. Cadre en treillis gauche
   2. Boulon à embase (⅜ x 1 po)
   3. Cadre en treillis droit
   4. Contre-écrous (⅜ po)

2. Retirez les 2 boulons de carrosserie (1/2 x 1¼ po) et les 2 contre-écrous (1/2 po) qui fixent le support de vérin étroit, les cadres en treillis droit et gauche, et la plaque de liaison étroite (Figure 54).



   Figure 54

   1. Boulon de carrosserie (1/2 x 1¼ po)
   2. Support de vérin (étroit)
   3. Cadre en treillis gauche
   4. Contre-écrous (1/2 po)
   5. Plaque de liaison (étroite)
   6. Cadre en treillis droit

   Note: Conservez les boulons à embase, les boulons de carrosserie et les contre-écrous pour la pose aux opérations 2 et 7 de Montage de l'extension de rampe centrale. Vous n'avez plus besoin du support de vérin étroit ni de la plaque de liaison étroite.

3. Séparez les cadres en treillis droit et gauche.

1. Alignez les trous dans les brides verticales de l'extension de rampe centrale et les trous dans le cadre en treillis (Figure 55).



   Figure 55

   1. Contre-écrou à embase (⅜ po)
   2. Bride verticale (cadre en treillis)
   3. Bride verticale (extension de rampe centrale)
   4. Boulon à embase (⅜ x 1 po)

2. Fixez légèrement l'extension de rampe centrale au cadre en treillis (Figure 55) à l'aide des 2 boulons à embase (⅜ x 1 po) et des 2 contre-écrous à embase (⅜ po) que vous avez retirés à l'opération 1 de Séparation des cadres en treillis de la section de pulvérisation centrale.

3. Alignez trous des brides verticales de l'extension de rampe centrale et les trous de l'autre cadre en treillis (Figure 55).

4. Fixez légèrement l'extension de rampe centrale à l'autre cadre en treillis (Figure 55) à l'aide des 2 boulons à embase (⅜ x 1 po) et des 2 contre-écrous à embase (⅜ po) du kit de finition du système de pulvérisation GeoLink (Figure 55).

5. Alignez les trous du support de vérin et les trous dans l'axe du cadre en treillis et de l'extension de rampe centrale (Figure 56).



   Figure 56

   1. Cadre en treillis gauche
   2. Extension de rampe centrale
   3. Support de vérin (large)
   4. Cadre en treillis droit
   5. Boulon de carrosserie (1/2 x 1¼ po)
   6. Plaque de liaison (large)
   7. Contre-écrou à embase (1/2 po)

6. Insérez la plaque de liaison dans le cadre en treillis et l'extension de rampe centrale, et alignez le trou dans la plaque de liaison et les trous dans l'axe des cadres en treillis et de l'extension de rampe centrale (Figure 56).

7. Assemblez le support de vérin, les cadres en treillis, l'extension de rampe centrale et la plaque de liaison à l'aide des 2 boulons de carrosserie (1/2 x 1¼ po) et des 2 contre-écrous à embase (1/2 po) que vous avez retirés à l'opération 2 de Séparation des cadres en treillis de la section de pulvérisation centrale, et des 4 boulons de carrosserie (1/2 x 1¼ ^p) et des 4 contre-écrous à embase (1/2 po) du kit de finition du système de pulvérisation GeoLink (Figure 56).

8. Serrez les boulons à embase et les contre-écrous à embase (⅜ po) à un couple de 37 à 45 N·m.

9. Serrez les contre-écrous à embase (1/2 po) à un couple de 91 à 113 N·m.

1. À l'aide d'un matériel de levage, élevez la section de pulvérisation centrale neuve à une hauteur de travail confortable.

2. Avec les 2 buses de pulvérisation provenant du kit de finition du système de pulvérisation GeoLink, retirez la vis en acier inoxydable qui fixe le demi-collier supérieur au demi-collier inférieur (Figure 57).



   Figure 57

   1. Boulon à tête hexagonale (5/16 x 3/4 po, acier inoxydable)
   2. Tube de transfert
   3. Demi-collier supérieur
   4. Douille cannelée simple (flexible 1/2 po)
   5. Vis en acier inoxydable (nº 12 x 1¼ po)
   6. Corps de buse de pulvérisation
   7. Vers la section de pulvérisation

3. Localisez le trou dans le côté de la douille cannelée simple au bout du flexible de 25 cm de l'ensemble flexibles (vanne de pulvérisation 5 ou 6) pour la section de pulvérisation centrale (Figure 57 et Figure 58).



   Figure 58

   1. Flexible (13 x 250 mm / 1/2 x 10 po) – vanne de pulvérisation 5 ou 6
   2. Buse de pulvérisation
   3. Douille cannelée simple (13 mm / 1/2 po)
   4. Flexible et coupleur cannelé (13 x 810 mm / 1/2 x 32 po) – vanne de pulvérisation 5 ou 6

4. Alignez le tube de transfert dans le demi-collier inférieur d'une buse de pulvérisation (Figure 57) sur le trou dans le côté de la douille cannelée simple (1/2 po).

5. Fermez le demi-collier supérieur autour de la douille cannelée et fixez le demi-collier et le corps de la buse de pulvérisation (Figure 57) avec la vis en acier inoxydable (nº 12 x 1¼ po); serrez la vis en acier inoxydable à un couple de 14 à 18 N·m.

   Important: Ne serrez pas la vis en acier inoxydable au-delà du couple spécifié à l'opération 5.

   Note: Veillez à bien engager le boulon à tête hexagonale (5/16 x 3/4 po) dans le creux du demi-collier supérieur quand vous fermez le collier.

6. Avec la buse de pulvérisation, le boulon à tête hexagonale et la vis en acier inoxydable que vous avez retirés aux opérations 1 et 2 de Dépose des buses de pulvérisation, répétez les opérations 3 à 5 pour la douille cannelée simple (Figure 57 et Figure 58) au bout de l'autre flexible (25 cm / 10 po).

7. Avec les 2 buses de pulvérisation que vous avez retirées à l'opération 4 de Dépose des buses de pulvérisation, répétez les opérations 3 à 5 pour la douille cannelée simple de l'autre ensemble flexibles (vanne de pulvérisation 5 ou 6) pour la section de pulvérisation centrale (Figure 57 et Figure 58).

1. Faites passer l'ensemble flexible (13 mm / 10 po) et buse entre les raidisseurs du cadre en treillis extérieur (Figure 59).



   Figure 59

   1. Flexible 13 x 250 mm (1/2 x 10 po)
   2. Raidisseurs de cadre en treillis gauche
   3. Flexible et coupleur cannelé (13 x 810 mm / 1/2 x 32 po)
   4. Buse de pulvérisation

2. Faites passer le flexible et la buse au-dessus du raidisseur de cadre en treillis et vers l'extérieur vers le support de buse extérieur (Figure 59).

3. Insérez le boulon à tête hexagonale (5/16 x 3/4 po) de la buse de pulvérisation dans le trou du support de buse et fixez légèrement la buse sur le support avec un contre-écrou à embase (5/16 po) du kit de finition du système de pulvérisation GeoLink (Figure 60).



   Figure 60

   1. Contre-écrou à embase (5/16 po)
   2. Support de buse (extérieur)
   3. Boulon à tête hexagonale (5/16 x 3/4 po, acier inoxydable)

4. Faites passer l'autre ensemble flexible (13 mm / 10 po) et buse entre les raidisseurs du cadre en treillis extérieur (Figure 59).

5. Faites passer le flexible et la buse au-dessus du raidisseur de cadre en treillis et vers l'intérieur vers le support de buse intérieur (Figure 59).

6. Insérez le boulon à tête hexagonale (5/16 x 3/4 po) de la buse de pulvérisation dans le trou du support de buse (Figure 60) et fixez légèrement la buse sur le support avec un contre-écrou à embase (5/16 po) que vous avez retiré aux opérations 1 et 4 de Dépose des buses de pulvérisation.

7. Serrez les contre-écrous à embase à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

8. Acheminez le flexible et le coupleur cannelé (13 x 810 mm / 1/2 x 32 po) vers le côté de la section de pulvérisation centrale avec les pattes de support gauche et droite (Figure 59).

9. Répétez les opérations 1 à 8 pour l'autre ensemble flexible et buse sur l'autre cadre en treillis extérieur (Figure 59 et Figure 60).

1. Débranchez l'extrémité supérieure du flexible de dérivation comme suit :

   • Machines sans kit applicateur manuel ou kit dévidoir électrique en option : retirez le petit étrier qui maintient le raccord rapide du flexible de dérivation sur le raccord rapide de la vanne de dérivation de section droite (Figure 61).



     Figure 61

     1. Raccord rapide (vanne de dérivation de section droite)
     2. Raccord rapide (femelle à 90° – flexible de dérivation)
     3. Étrier (petit)
     4. Flexible de dérivation

   • Sur les machines équipées en option du kit applicateur manuel ou du kit dévidoir électrique, procédez comme suit :

     1. Retirez l'étrier qui fixe le raccord rapide mâle de la vanne de coupure au raccord rapide femelle de la vanne de dérivation de section droite, et détachez la vanne du raccord femelle (Figure 62).



        Figure 62

        1. Raccord rapide femelle (vanne de dérivation de section droite)
        2. Raccord rapide (raccord à 90° cannelé)
        3. Étrier de fixation
        4. Raccord rapide (vanne de coupure)

     2. Retirez l'étrier qui fixe le raccord rapide de la vanne de coupure au raccord rapide femelle du raccord à 90° cannelé, et détachez la vanne du raccord femelle (Figure 62).

        Note: Conservez la vanne de coupure et les étriers de fixation pour l'installation sous Montage de la vanne de coupure sur le flexible de dérivation.

2. Retirez le grand étrier qui fixe le raccord à 90° cannelé situé à l'extrémité inférieure du flexible de dérivation au raccord de traversée de la cuve du pulvérisateur (Figure 63).

   Note: Conservez le grand étrier pour la pose sous Montage des flexibles de dérivation sur la cuve.



   Figure 63

   1. Raccord à 90° cannelé
   2. Étrier (grand)
   3. Raccord de traversée
   4. Flexible de dérivation

3. Débranchez le flexible de dérivation de la machine.

   Note: Vous n'avez plus besoin du flexible de dérivation et du petit étrier.

1. Retirez les 3 étriers qui fixent les 3 actionneurs aux vannes de section gauche, centrale et droite (Figure 64).



   Figure 64

   1. Vanne de section
   2. Étrier de fixation
   3. Actionneur de vanne

2. Déposez les actionneurs des vannes de section gauche, centrale et droite (Figure 64).

3. Retirez l'étrier qui fixe l'obturateur au raccord rapide de la vanne de dérivation, et déposez l'obturateur (Figure 65).

   Note: Vous n'avez plus besoin du capuchon.



   Figure 65

   1. Raccord rapide (vanne de dérivation)
   2. Étrier de fixation
   3. Capuchon

4. Retirez les 3 étriers qui fixent les 3 vannes de dérivation sur les vannes de section gauche, centrale et droite (Figure 66).



   Figure 66

   1. Raccord rapide
   2. Raccord rapide femelle (vanne de dérivation)
   3. Raccord rapide (vanne de section)
   4. Étrier de fixation

5. Soulevez et déposez les vannes de dérivation des vannes de section (Figure 66).

6. Faites pivoter les vannes de dérivation de 180° et montez-les sur les raccords rapides des vannes de section (Figure 66).

7. Fixez les 3 vannes de dérivation sur les vannes de section à l'aide des 3 étriers que vous avez retirés à l'opération 4 (Figure 66).

8. Insérez l'obturateur dans le raccord rapide femelle de la vanne de dérivation (Figure 67).



   Figure 67

   1. Raccord rapide femelle (vanne de dérivation)
   2. Obturateur
   3. Étrier de fixation

9. Fixez l'obturateur sur le raccord rapide femelle avec l'étrier que vous avez retiré à l'opération 3 (Figure 67).

10. Montez les 3 actionneurs sur les vannes de section gauche, centrale et droite (Figure 64) à l'aide des étriers que vous avez retirés à l'opération 1.

Note: Vous ajouterez les vannes de section aux vannes du système de pulvérisation GeoLink à 10 vannes sous Montage des 3 vannes de section sur le support de vannes.

1. Retirez les 2 boulons à embase (1/4 x 3/4 po) et les 2 contre-écrous (1/4 po) qui fixent la vanne de section de rampe gauche au support de collecteur (Figure 68).

   Note: Vous n'avez plus besoin des 2 boulons à embase et des contre-écrous.



   Figure 68

   1. Boulon à embase (1/4 x 3/4 po)
   2. Vanne de section
   3. Support de collecteur
   4. Contre-écrou (1/4 po)

2. Retirez les 2 boulons à embase (1/4 x 3/4 po) et les 2 contre-écrous (1/4 po) qui fixent la vanne de section de rampe droite au support de collecteur (Figure 68).

3. Retirez le collier à bride (40 à 64 mm / 1-9/16 à 2½ po) et le joint (25 x 35 mm / 1 x 1⅜ po) qui fixent la bride de la vanne de section gauche à l'adaptateur (Figure 68).

   Note: Conservez les 2 boulons à embase, les 2 contre-écrous, le collier à bride et le joint pour la pose sous Montage des 3 vannes de section sur le support de vannes.



   Figure 69

   1. Adaptateur
   2. Bride (vanne de section gauche)
   3. Joint (25 x 35 mm / 1 x 1⅜ po)
   4. Collier à bride (40 à 64 mm / 1-9/16 à 2½ po)

4. Déposez les 3 vannes de section de la machine (Figure 69).

5. Retirez les autocollants sur les actionneurs des 3 vannes de section (Figure 70).



   Figure 70

   1. Autocollant de vanne de section
   2. Actionneur (vanne de section de rampe)

6. Retirez le collier à bride (51 mm / 2 po) et le joint (38 mm / 1½ po) qui fixent la bride de l'adaptateur à la bride du débitmètre (Figure 71).

   Note: Conservez le collier à bride et le joint pour l'installation sous Montage du collecteur sur le débitmètre.



   Figure 71

   1. Bride (débitmètre)
   2. Joint
   3. Collier à bride 51 mm (2 po)
   4. Adaptateur

1. Débranchez le connecteur à 3 douilles du faisceau de la machine étiqueté FLOW METER du connecteur à 3 broches du débitmètre (Figure 72).

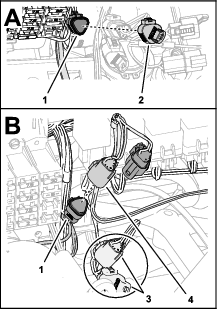

   Figure 72

   1. Connecteur à 3 broches (débitmètre)
   2. Connecteur à 3 douilles (faisceau de la machine – étiqueté FLOW METER)
   3. Fixations enfichables
   4. Support de vanne de section

2. Retirez les 2 fixations enfichables du faisceau de la machine situées sur la bride inférieure de la patte de support de vanne de section (Figure 72).

3. Retirez les 4 vis à embase (5/16 x 3/4 po) qui fixent la patte de support de vanne de section au support des vannes, et déposez la patte de support de la machine (Figure 73).

   Note: Conservez les 4 vis à embase pour le montage sous Montage du support de débitmètre et des colliers; vous n'avez plus besoin de la patte de support de vanne de section.



   Figure 73

   1. Vis à embase (5/16 x 3/4 po)
   2. Support de vanne de section
   3. Support de vanne

1. Alignez les trous du support du débitmètre et les trous du support de vanne (Figure 74).



   Figure 74

   1. Vis à embase (5/16 x 3/4 po)
   2. Support de débitmètre
   3. Support de vanne

2. Fixez le support du débitmètre au support de vanne à l'aide des 4 vis à embase que vous avez retirées à l'opération 3 de Dépose du support de vanne de section, et serrez les vis à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

3. Placez les 2 moitiés d'un collier de support entre le débitmètre et son support, puis alignez les trous des moitiés de collier et les trous du support (Figure 75).



   Figure 75

   1. Boulon (1/4 x 4½ po)
   2. Demi-collier de support
   3. Support de débitmètre
   4. Contre-écrou à embase (1/4 po)

4. Alignez une moitié de collier de support à l'arrière du débitmètre et une des moitiés de collier que vous avez assemblées à l'opération 3 (Figure 75).

5. Fixez les deux moitiés de collier sur le support de débitmètre (Figure 75) à l'aide de 2 boulons (1/4 x 4½ po) et 2 contre-écrous à embase (1/4 po).

6. Répétez les opérations 4 et 5 pour l'autre moitié de collier que vous avez montée à l'opération 3.

7. Serrez les boulons et les écrous à un couple de 10,17 à 12,43 N·m (90 à 110 po-lb).

Figure 76

1. Branche de 102 cm (80 po) du faisceau de câblage – étiquetée ASC10NOZZLE-VALVES 1 à 10
2. Branche de 89 cm (35 po) du faisceau de câblage – étiquetée RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY et RIGHT SPRAY
3. Faisceau de câblage de kit 457 cm (180 po)
4. Branche de 84 cm (33 po) du faisceau de câblage – étiquetée PUMP CLUTCH

Figure 77

1. Branche de 61 cm (24 po) du faisceau de câblage – étiquetée PRESSURE TRANSDUCER GREEN WEDGE
2. Branche de 23 cm (9 po) du faisceau de câblage – étiquetée FLOWMETER
3. Branche de 60 cm (23½ po) du faisceau de câblage – étiquetée TO BATTERY POSITIVE, négatif de la batterie et alternateur
4. Branche de 66 cm (26 po) du faisceau de câblage – étiquetée ASC 10 ENABLE RELAY, 50 A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, et alimentation ASC 10 et CAN de X25

1. Localisez la branche de 84 cm (33 po), la branche de 60 cm (23½ po) et la branche de 66 cm (26 po) du faisceau du kit (Figure 76 et Figure 77).

2. Acheminez les branches de 84 cm (33 po), 60 cm (23½ po) et 66 cm (26 po) du faisceau de pulvérisateur du kit vers le côté gauche de la machine, en suivant le faisceau de la machine (Figure 78 et Figure 79).

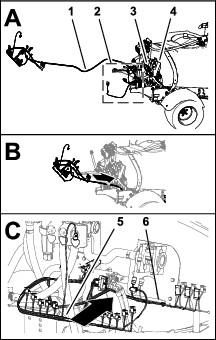

   Figure 78

   1. Faisceau de câblage de kit 457 cm (180 po)
   2. Branche de 84 cm (33 po), branche de 60 cm (23½ po) et branche de 66 cm (26 po)
   3. Faisceau de la machine
   4. Support de collecteur
   5. Branche de 102 cm (40 po) du faisceau
   6. Branche de 89 cm (35 po) du faisceau


   Figure 79

   1. Faisceau de la machine
   2. Faisceau de pulvérisateur du kit (457 cm / 180 po)
   3. Branche de 102 cm (80 po) du faisceau de câblage – étiquetée ASC10NOZZLE-VALVES 1 à 10
   4. Branche de 89 cm (35 po) du faisceau de câblage – étiquetée RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY et RIGHT SPRAY

3. Acheminez les branches de 84 cm (33 po), 60 cm (23½ po) et 66 cm (26 po) du faisceau de pulvérisateur du kit vers l'avant en suivant le profilé de cadre gauche (Figure 81 et Figure 82).



   Figure 80



   Figure 81

   1. Branche de 84 cm (33 po) du faisceau – embrayage de pompe
   2. Branche de 60 cm (23½ po) du faisceau de câblage – étiquetée TO BATTERY POSITIVE, négatif de la batterie et alternateur
   3. Branche de 66 cm (26 po) du faisceau de câblage – étiquetée ASC 10 ENABLE RELAY, 50 A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, et alimentation ASC 10 et CAN de X25
   4. Branche de 102 cm (80 po) du faisceau de câblage – étiquetée ASC10NOZZLE-VALVES 1 à 10
   5. Faisceau de pulvérisateur du kit (457 cm / 180 po)


   Figure 82

   Bas de la machine

   1. Faisceau de pulvérisateur du kit (457 cm / 180 po)
   2. Faisceau de la machine
   3. Avant de la machine
   4. Profilé de cadre gauche
   5. Attache-câble

4. Acheminez les branches de 84 cm (33 po), 60 cm (23½ po) et 66 cm (26 po) du faisceau de pulvérisateur du kit le long du faisceau de la machine, à l'extérieur du frein de stationnement (Figure 83).



   Figure 83

   1. Faisceau de pulvérisateur du kit (457 cm / 180 po)
   2. Attache-câbles
   3. Branche de 60 cm (23½ po) du faisceau de câblage – étiquetée TO BATTERY POSITIVE, négatif de la batterie et alternateur
   4. Faisceau de la machine

5. Acheminez les branches de 84 cm (33 po), 60 cm (23½ po) et 66 cm (26 po) du faisceau de pulvérisateur du kit transversalement sur le tube de support amortisseur, comme montré à la Figure 84.



   Figure 84

   1. Faisceau de la machine
   2. Branche de 66 cm (26 po) du faisceau de câblage – étiquetée ASC 10 ENABLE RELAY, 50 A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, et alimentation ASC 10 et CAN de X25
   3. Branche de 60 cm (23½ po) du faisceau de câblage – étiquetée TO BATTERY POSITIVE, négatif de la batterie et alternateur
   4. Faisceau de pulvérisateur du kit (457 cm / 180 po)
   5. Attache-câbles

6. Fixez le faisceau de pulvérisateur du kit au faisceau de la machine, comme montré à la Figure 82, la Figure 83 et la Figure 84.

7. À l'arrière de la machine, acheminez la branche de 89 cm (35 po) du faisceau vers l'avant du collecteur de levage et à droite du débitmètre, comme montré à la Figure 85.



   Figure 85

   1. Faisceau de la machine
   2. Branche de 89 cm (35 po) du faisceau de câblage – étiquetée RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY et RIGHT SPRAY
   3. Connecteur à 3 broches (CENTER SPRAY)
   4. Connecteurs à 3 douilles (NOZZLE VALVE 5)
   5. Branche de 102 cm (80 po) du faisceau de câblage – étiquetée ASC10NOZZLE-VALVES 1 à 10
   6. Connecteur à 40 douilles (ASC 10)

8. Acheminez la branche de 102 cm (40 po) du faisceau vers l'arrière du collecteur de levage et vers la droite, comme montré à la Figure 85.

1. Branchez le connecteur à 3 broches de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée LEFT SPRAY au connecteur à 3 douilles du faisceau de la machine étiquetée LEFT SPRAY VALVE (Figure 86).



   Figure 86

   1. Support de débitmètre
   2. Connecteur à 3 douilles – branche de 89 cm (35 po) du faisceau de pulvérisateur du kit (RIGHT SPRAY)
   3. Connecteur à 3 douilles (faisceau de la machine – RIGHT SPRAY VALVE)
   4. Fixation enfichable

2. Branchez le connecteur à 3 broches du faisceau de pulvérisateur du kit étiqueté CENTER SPRAY au connecteur à 3 douilles de la machine étiqueté CENTER SPRAY VALVE (Figure 86).

3. Branchez le connecteur à 3 broches du faisceau de pulvérisateur du kit étiqueté RIGHT SPRAY au connecteur à 3 douilles de la machine étiqueté RIGHT SPRAY VALVE (Figure 86)

4. Insérez la fixation enfichable du faisceau de pulvérisateur du kit dans le trou de la bride du support de débitmètre (Figure 86).

1. Branchez le connecteur à 3 douilles de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée FLOW METER au connecteur à 3 broches du débitmètre (Figure 87).



   Figure 87

   1. Connecteur à 3 broches (débitmètre)
   2. Connecteur à 3 douilles de branche de 89 cm (35 po) du faisceau de pulvérisateur du kit – étiquetée FLOW METER

2. Branchez le connecteur à 3 broches de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiqueté MASTER VALVE au connecteur à 3 douilles du faisceau de la machine étiqueté MASTER SPRAY VALVE (Figure 88).



   Figure 88

   1. Connecteur à 3 broches (actionneur –vanne de pulvérisation générale)
   2. Connecteur à 3 broches de branche de 89 cm (35 po) du faisceau de pulvérisateur du kit – étiquetée MASTER VALVE
   3. Connecteur à 3 broches de branche de 89 cm (35 po) du faisceau de pulvérisateur du kit – étiquetée MASTER VALVE
   4. Connecteur à 3 douilles (faisceau de la machine – étiqueté MASTER SPRAY VALVE)

3. Branchez le connecteur à 3 broches de l'actionneur de la vanne de pulvérisation générale au connecteur à 3 douilles de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée MASTER VALVE (Figure 88).

4. Branchez le connecteur à 4 broches de l'actionneur de la vanne de débit au connecteur à 4 douilles de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée RATE VALVE (Figure 89).



   Figure 89

   1. Connecteur à 4 douilles – branche de 89 cm (35 po) du faisceau de pulvérisateur du kit (RATE VALVE)
   2. Connecteur à 4 broches (actionneur – vanne de débit)

1. Branchez le flexible (1 x 5¾ po) sur le raccord cannelé droit (1 x 2 po) et fixez-le avec un collier (3/4 à 1½ po) serré à la main (Figure 90).



   Figure 90

   1. Raccord cannelé droit (1 x 2 po)
   2. Collier (3/4 à 1½ po)
   3. Flexible (1 x 5¾ po)
   4. Collecteur
   5. Flexible (1 x 16 po)

2. Branchez l'autre extrémité du flexible (1 x 5¾ po) au raccord cannelé du collecteur et fixez-le avec un collier, comme montré à la Figure 90, et serrez le collier à la main.

3. Branchez le flexible (1 x 16 po) à l'autre raccord cannelé du collecteur et fixez-le avec un collier serré à la main (Figure 90).

1. Montez le raccord cannelé droit (1 x 2 po) sur la bride du débitmètre avec le joint (38 mm / 1½ po) et le collier à bride (51 mm / 2 po) que vous avez retirés à l'opération 6 de Dépose des vannes de section du support de collecteur.



   Figure 91

   1. Bride (débitmètre)
   2. Joint 38 mm (1½ po)
   3. Collier à bride 51 mm (2 po)
   4. Raccord cannelé droit (1 x 2 po)

2. Serrez le collier à bride à la main (Figure 91).

1. Comme montré à la Figure 92, retirez l'étrier de fixation du raccord rapide à 90°.



   Figure 92

   1. Raccord rapide (raccord à 90° cannelé)
   2. Robinet d'arrivée de carburant
   3. Étrier de fixation

2. Branchez la vanne de coupure au raccord rapide femelle Figure 92.

3. Fixez la vanne dans le raccord avec l'étrier que vous avez retiré à l'opération 1.

4. Montez la vanne de coupure et l'étrier de fixation que vous avez déposés à l'opération 1 de Débranchement du flexible de dérivation de section sur l'autre raccord rapide femelle (Figure 92).

1. Alignez l'ensemble flexibles de dérivation sur la cuve du pulvérisateur (Figure 93).



   Figure 93

   1. Raccord à 90° cannelé (ensemble flexibles de dérivation)
   2. Raccord de traversée (cuve du pulvérisateur)
   3. Étrier de fixation

2. Branchez le raccord à 90° cannelé sur le raccord de traversée de la cuve du pulvérisateur et fixez les raccords à l'aide de l'étrier que vous avez retiré à l'opération 2 de Débranchement du flexible de dérivation de section.

1. Placez le contrôleur de pulvérisateur ASC 10 devant la face avant du support de vannes, le connecteur à 4 broches dirigé vers l'extérieur (Figure 97).



   Figure 97

   1. Boulon (4 x 10 mm)
   2. Support des 10 vannes
   3. Contrôleur de pulvérisateur ASC 10
   4. Connecteur à 4 broches
   5. Contre-écrou à embase (4 mm)

2. Fixez le contrôleur au support de vannes (Figure 97) à l'aide des 3 boulons (4 x 10 mm) et des 3 contre-écrous à embase (4 mm).

   Note: N'utilisez pas le trou extérieur supérieur du contrôleur de pulvérisateur ASC 10.

3. Serrez les boulons et les écrous à un couple de 2,34 à 2,86 N·m (21 à 25 po-lb).

1. Retirez les étriers qui fixent les actionneurs aux vannes de buses 1 à 7 (Figure 98).



   Figure 98

   1. Actionneurs (vannes de buses 2 à 7)
   2. Corps de vanne (vanne de buse 1)
   3. Étrier de fixation
   4. Actionneur de vanne (vanne de buse 1)

2. Déposez les actionneurs des vannes de buses 1 à 7 (Figure 98).

3. Retirez les étriers qui fixent les obturateurs sur les raccords rapides femelles des vannes de buse 5 et 6, et déposez les obturateurs (Figure 99).

   Note: Vous n'avez plus besoin des obturateurs; conservez les étriers pour la pose sous Montage des flexibles de dérivation de section – Machines avec le kit applicateur manuel ou le kit dévidoir électrique en option.



   Figure 99

   1. Raccord rapide femelle (vanne de dérivation de vanne de buse 5)
   2. Obturateur (raccord rapide)
   3. Étrier de fixation
   4. Raccord rapide femelle (vanne de dérivation de vanne de buse 6)

4. Retirez les étriers qui fixent les vannes de dérivation aux vannes de buses 1 à 7 (Figure 100).



   Figure 100

   1. Raccord rapide mâle
   2. Vanne de buse 1
   3. Étrier de fixation
   4. Vanne de buse 5

5. Soulevez les vannes de dérivation pour les déposer des vannes de buses 1 à 5 (Figure 100).

6. Faites pivoter les vannes de dérivation de 180° et montez-les sur les raccords rapides des vannes de section (Figure 101).



   Figure 101

   1. Raccord rapide femelle (vers l'extérieur)
   2. Vanne de buse 1
   3. Étrier de fixation

7. Fixez les vannes de dérivation aux vannes de section à l'aide des étriers (Figure 101) que vous avez retirés à l'opération 4.

8. Répétez les opérations 5 à 7 pour les vannes de dérivation des vannes de buses 6 et 7 (Figure 102).



   Figure 102

   1. Raccord rapide femelle (vers l'extérieur)
   2. Étrier de fixation
   3. Vanne de buse 7

9. Fixez les obturateurs sur les raccords rapides des vannes de dérivation des vannes de buses 5 et 6 à l'aide des étriers fournis avec les obturateurs (Figure 101).



   Figure 103

   1. Étrier de fixation
   2. Obturateur (raccord rapide)
   3. Raccord rapide mâle (vanne de dérivation de vanne de buse 5)
   4. Raccord rapide mâle (vanne de dérivation de vanne de buse 6)

10. Fixez les actionneurs aux vannes de buses 1 à 7 (Figure 98) à l'aide des étriers que vous avez retirés à l'opération 1.

1. Montez les 3 vannes de section (Figure 104) que vous avez déposées à l'opération 8 de Dépose des vannes de section du support de collecteur sur la bride de la vanne 7 du bloc de vannes de pulvérisation avec le collier à bride et le joint que vous avez retirés à l'opération 4 de Dépose des vannes de section du support de collecteur.

   Important: Les vannes de section gauche, centrale et droite sont identifiées dans le système GeoLink comme suit : vanne de section gauche – vanne de buse 8, vanne de section centrale – vanne de buse 9 et vanne de section droite – vanne de buse 10.



   Figure 104

   1. Bride de vanne de section (section de pulvérisation gauche – vanne de buse 8)
   2. Bride de serrage
   3. Joint
   4. Bride de vanne de buse 7 (bloc de vannes de pulvérisation GeoLink)

2. Fixez le raccord rapide femelle de la vanne de dérivation de la vanne de buse 8 au raccord rapide mâle de la vanne de dérivation de la vanne de buse 7 avec l'étrier que vous avez retiré à l'opération 8 de Dépose des vannes de section du support de collecteur.



   Figure 105

   1. Raccord rapide femelle (vanne de dérivation)
   2. Étrier de fixation

3. Montez la vanne de buse 10 sur le support de vannes (Figure 106 ou Figure 107) à l'aide des 2 boulons à embase (1/4 x 3/4 po) et des 2 contre-écrous (1/4 po) que vous avez retirés à l'opération 2 de Dépose des vannes de section du support de collecteur.



   Figure 106

   Machines sans le kit applicateur manuel ou le kit dévidoir électrique

   1. Boulon à embase (1/4 x 3/4 po)
   2. Vanne de buse 10
   3. Contre-écrou (1/4 po)
   4. Support de vanne
   5. Raccord rapide mâle


   Figure 107

   Machines avec le kit applicateur manuel ou le kit dévidoir électrique

   1. Boulon à embase (1/4 x 3/4 po)
   2. Vanne de buse 10
   3. Contre-écrou (1/4 po)
   4. Support de vanne
   5. Raccord rapide femelle

4. Serrez les boulons à embase et les contre-écrous à un couple de 10,17 à 12,43 N·m (90 à 120 po-lb).

Capacité du matériel de levage : 23 kg (50 lb)

1. Avec un matériel de levage de la capacité de levage spécifiée, soulevez le support de vannes et le bloc de vannes de pulvérisation et placez-le au-dessus de la section de pulvérisation centrale (Figure 108).



   Figure 108

   1. Ensemble support et vannes de pulvérisation

2. Alignez les trous de la patte de montage du support de vannes et les trous dans le cadre en treillis de la section de rampe centrale (Figure 109).



   Figure 109

   1. Patte de montage (support de vannes)
   2. Cadre en treillis (section de pulvérisation centrale)
   3. Contre-écrou à embase (5/16 po)
   4. Boulon à embase (5/16 x 3/4 po)

3. Montez le support de vannes sur le cadre en treillis (Figure 109 et Figure 110) à l'aide de 4 boulons (5/16 x 3/4 po) et de 4 contre-écrous à embase (5/16 po).



   Figure 110

   1. Boulon à embase (5/16 x 3/4 po)
   2. Patte de montage (support de vannes)
   3. Contre-écrou à embase (5/16 po)
   4. Cadre en treillis (section de pulvérisation centrale)

4. Répétez les opérations 2 à 3 pour l'autre patte de montage du support de vannes sur l'autre cadre en treillis.

5. Serrez les boulons à embase et les contre-écrous à embase à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

1. Branchez le flexible (1 x 16 po) sur le raccord à bride à 90° (1 po), comme montré à la Figure 111.



   Figure 111

   1. Raccord à bride à 90° (1 po)
   2. Collier
   3. Flexible (1 x 16 po)
   4. Fixation enfichable (attache-câble)
   5. Support de vanne

2. Fixez le flexible au raccord à bride au moyen d'un collier (Figure 111).

3. Passez l'attache-câble/la fixation enfichable dans le trou au sommet du support de vannes, comme montré à la Figure 111.

4. Fixez l'attache-câble/la fixation enfichable (Figure 111) autour du flexible (1 x 16 po).

1. Retirez les étriers de fixation des raccords rapides femelles.

2. Branchez le raccord rapide du flexible de dérivation au raccord rapide de la vanne de dérivation sur la vanne de buse 10 (Figure 112).



   Figure 112

   1. Raccord rapide (vanne de dérivation)
   2. Raccord rapide femelle
   3. Étrier de fixation

3. Fixez les raccords rapides du flexible de dérivation et de la vanne de dérivation avec l'étrier (Figure 112).

4. Répétez les opérations 1 à 3 pour les autres raccords rapides de la vanne de buse 1.

1. Branchez le raccord rapide de la vanne de coupure de dérivation au raccord rapide (femelle) de la vanne de dérivation (Figure 113).



   Figure 113

   1. Raccord rapide femelle (vanne de buse 10)
   2. Vanne de coupure (kit applicateur manuel ou kit dévidoir électrique)
   3. Étrier de fixation

2. Fixez les raccords rapides de la vanne de coupure et de la vanne de dérivation avec l'étrier (Figure 113) que vous avez retiré à l'opération 3 de Positionnement des vannes de dérivation – Machines sans kit applicateur manuel ou kit dévidoir électrique en option.

3. Répétez les opérations 1 et 2 pour la vanne de coupure et la vanne de dérivation de l'autre côté de la machine.

1. Insérez les fixations enfichables des connecteurs électriques des actionneurs de vannes dans les trous du support de vannes (Figure 114).



   Figure 114

   1. Fixation enfichable (connecteur électrique d'actionneur de vanne)
   2. Support de vanne
   3. Connecteur à 3 broches (actionneur de vanne – position 10)
   4. Connecteur à 3 broches (actionneur de vanne – position 8)
   5. Connecteur à 3 broches (actionneur de vanne – position 9)

2. Branchez le connecteur à 3 douilles (Figure 115) de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée NOZZLE VALVE 1 sur le connecteur à 3 broches de l'actionneur de vanne extrême gauche (position 1).

   Note: Les positions 1 à 10 des actionneurs de vanne vont de gauche à droite vu de l'arrière de la machine.



   Figure 115

   1. Connecteur à 3 broches (actionneur de vanne – position 1)
   2. Connecteur à 3 douilles – branche de 89 cm (35 po) du faisceau de pulvérisateur du kit (étiqueté NOZZLE VALVE 1)
   3. Actionneur de vanne (position 1)

3. Branchez le connecteur à 3 douilles (Figure 115) de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit étiquetée NOZZLE VALVE 2 sur le connecteur à 3 broches de l'actionneur de vanne (position 2).

4. Branchez le connecteur à 3 douilles restant de la branche de 89 cm (35 po) du faisceau de pulvérisateur du kit sur le connecteur à 3 broches des actionneurs de vanne (Figure 115).

   Note: Vérifiez que le connecteur à 3 douilles est bien relié à la position correspondante de l'actionneur de vanne.

Branchez le connecteur à 3 douilles de la branche de 61 cm (24 po) du faisceau de pulvérisateur du kit étiquetée PRESSURE TRANSDUCER GREEN WEDGE sur le connecteur à 3 broches du transducteur de pression (Figure 116).

Figure 116

1. Connecteur à 3 douilles – branche de 61 cm (24 po) du faisceau de pulvérisateur du kit (étiquetée PRESSURE TRANSDUCER GREEN WEDGE)
2. Connecteur à 3 broches (transducteur de pression)

1. Insérez le connecteur à 40 douilles de la branche de 102 cm (40 po) du faisceau de pulvérisateur du kit dans le connecteur à 40 broches du contrôleur ASC 10 (Figure 117).



   Figure 117

   1. Connecteur à 40 broches (contrôleur de pulvérisation ASC 10)
   2. Connecteur à 40 douilles – branche de 102 cm (40 po) du faisceau
   3. Vis à oreilles

2. Vissez à la main la vis à oreilles du connecteur à 40 douilles dans le connecteur du contrôleur ASC 10 (Figure 117).

3. Insérez le connecteur à 4 douilles du faisceau de pulvérisateur du kit étiqueté TO ASC 10 dans le connecteur à 4 broches du contrôleur ASC 10 (Figure 118).



   Figure 118

   1. Connecteur à 4 douilles (étiqueté TO ASC 10)
   2. Connecteur à 4 broches (contrôleur de pulvérisation ASC 10)

1. Placez l'extrémité fixe du vérin de levage que vous avez déposé à l'opération 3 de Dépose des vérins de levage en face du trou de 16 mm (5/8 po) du support de vérin (Figure 119).

   Note: Assurez-vous que les orifices de déploiement et de rétraction du vérin s'alignent.



   Figure 119

   1. Vérin de levage (extrémité fixe)
   2. Axe de pivot
   3. Contre-écrou à embase (5/16 po)
   4. Boulon à embase (5/16 x 3/4 po)
   5. Support de vérin

2. Fixez le vérin à son support avec l'axe de pivot, le boulon à embase et l'écrou à embase (Figure 119).

3. Serrez le boulon et l'écrou à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

4. Répétez les opérations 1 à 3 pour l'autre vérin de levage de l'autre côté du support.

1. Branchez, sans serrer, un flexible hydraulique (1/4 x 24¾ po) neuf entre l'orifice de déploiement du vérin de levage de rampe gauche et l'orifice C3 du collecteur de levage de rampe (Figure 120).



   Figure 120

   1. Orifice de déploiement (vérin de levage de rampe gauche)
   2. Flexible hydraulique (1/4 x 24¾ po)
   3. Orifice C3 (collecteur de levage de rampe)
   4. Orifice de rétraction (vérin de levage de rampe gauche)
   5. Orifice C4 (collecteur de levage de rampe)

2. Branchez, sans serrer, un flexible hydraulique (¼ x 24¾ po) neuf entre l'orifice de rétraction du vérin de levage de rampe gauche et l'orifice C4 du collecteur de levage de rampe (Figure 120).

3. Branchez, sans serrer, un flexible hydraulique (¼ x 24¾ po) neuf entre l'orifice de déploiement du vérin de levage de rampe droit et l'orifice C1 du collecteur de levage de rampe (Figure 121).



   Figure 121

   1. Orifice C1 (collecteur de levage de rampe)
   2. Flexible hydraulique (¼ x 24¾ po)
   3. Orifice de déploiement (vérin de levage de rampe droit)
   4. Orifice C2 (collecteur de levage de rampe)
   5. Orifice de rétraction (vérin de levage de rampe droit)

4. Branchez, sans serrer, un flexible hydraulique (¼ x 24¾ po) neuf entre l'orifice de rétraction du vérin de levage de rampe droit et l'orifice C2 du collecteur de levage de rampe (Figure 121).

5. Serrez les raccords des flexible reliés aux orifices de déploiement et de rétraction des vérins de levage (Figure 120 et Figure 121) à un couple de 21 à 26 N·m (15 à 19 pi-lb).

6. Serrez les écrous orientables des flexibles sur le collecteur de levage de rampe (Figure 120 et Figure 121) à un couple de 24 à 30 N·m (17 à 22 pi-lb).

1. Coupez le flexible entre les 2 buses de pulvérisation (Figure 122).



   Figure 122

   1. Contre-écrou à embase (5/16 po)
   2. Support de buse
   3. Buse de pulvérisation
   4. Flexible (diamètre intérieur ¾ po)

2. Retirez le contre-écrou à embase (5/16 po) qui fixe la buse de pulvérisation sur son support (Figure 122).

3. Répétez les opérations 2 et 1 pour les 3 autres buses.

   Note: Conservez le contre-écrou à embase et la buse pour la pose sous Pose des buses de pulvérisation sur les sections de pulvérisation extérieures.

   Note: Mettez au rebut les flexibles, les colliers et le raccord en T que vous avez déposés de la machine.

4. Répétez les opérations 2 à 3 pour l'autre section de pulvérisation extérieure.

5. Avec les 8 buses de pulvérisation que vous avez retirées à l'opération 1, retirez les vis en acier inoxydable (nº 12 x 1¼ po) qui fixent les demi-colliers supérieurs et les douilles cannelées simples ou doubles (¾ po) sur le corps de chaque buse, et déposez les douilles cannelées (Figure 123).

   Note: Le boulon à tête hexagonale (5/16 x ¾ po, acier inoxydable) se détache du demi-collier supérieur quand vous ouvrez le collier; conservez le boulon pour la pose.



   Figure 123

   1. Demi-collier supérieur
   2. Tube de transfert
   3. Boulon à tête hexagonale (5/16 x ¾ po, acier inoxydable)
   4. Douille cannelée double (flexible de ¾ po)
   5. Corps de buse de pulvérisation
   6. Vis en acier inoxydable (nº 12 x 1¼ po)
   7. Douille cannelée simple (flexible ¾ po)

Capacité du matériel de levage : 46 kg (100 lb)

1. Avec un matériel de levage de la capacité spécifiée, soulevez la rampe extérieure.

2. Insérez une bague à embase en nylon dans le trou de 31,8 mm (1¼ po) de chaque côté de la fixation de pivot (Figure 124).



   Figure 124

   1. Bague à embase en nylon
   2. Fixation de pivot (section de pulvérisation extérieure)

3. Alignez les bagues insérées dans la fixation de pivot et les trous dans les brides du support de pivot, au bout de la section de pulvérisation centrale (Figure 125).



   Figure 125

   1. Fixation de pivot (section de pulvérisation extérieure)
   2. Boulon à embase (5/16 x 1 po)
   3. Axe de pivot
   4. Support de pivot (section de pulvérisation centrale)
   5. Contre-écrou à embase (5/16 po)

4. Montez la fixation de pivot sur le support de pivot à l'aide de l'axe, du boulon à embase (5/16 x 1 po) et du contre-écrou à embase (5/16 po) que vous avez retirés à l'opération 2 de Dépose des sections de pulvérisation extérieures.

5. Serrez le boulon et l'écrou à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

6. Placez la tige du vérin de levage en face du trou de 25 mm (1 po) dans la fourche de la fixation de pivot (Figure 126).



   Figure 126

   1. Goupille fendue
   2. Tige (vérin de levage)
   3. Axe de chape
   4. Trou de 25 mm (1 po) – fourche de la fixation de pivot

7. Fixez le vérin de levage à la fixation de pivot à l'aide de l'axe de chape et de la goupille fendue (Figure 126) que vous avez retirés à l'opération 2 de Dépose des vérins de levage.

8. Répétez les opérations 1 à 7 pour la section de pulvérisation extérieure de l'autre côté de la machine.

Identifiez les flexibles d'alimentation selon la longueur (Figure 127) pour la position de chacune des buses de pulvérisation comme suit :

Tableau de position des flexibles des buses de pulvérisation

Note: Voir la Figure 128 à la section Branchement des flexibles sur les vannes de buse 1 à 4, la Figure 129 à la section Branchement des flexibles sur les vannes de buse 5 et 6 et la Figure 130 à la section Branchement des flexibles sur les vannes de buse 7 à 10 pour les positions de vanne de buse.

Figure 127

1. Flexible d'alimentation de 279 cm (110 po) – buse de pulvérisation 1
2. Flexible d'alimentation de 188 cm (74 po) – buse de pulvérisation 4
3. Vanne de buse 1
4. Vanne de buse 10
5. Flexible d'alimentation de 188 cm (74 po) – buse de pulvérisation 9
6. Flexible d'alimentation de 279 cm (110 po) – buse de pulvérisation 12
7. Flexible d'alimentation de 234 cm (92 po) – buse de pulvérisation 2
8. Flexible d'alimentation de 188 cm (74 po) – buse de pulvérisation 3
9. Flexible d'alimentation de 81 cm (32 po) – buses de pulvérisation 5 et 6
10. Flexible d'alimentation de 81 cm (32 po) – buses de pulvérisation 7 et 8
11. Flexible d'alimentation de 188 cm (74 po) – buse de pulvérisation 10
12. Flexible d'alimentation de 234 cm (92 po) – buse de pulvérisation 11

1. Reliez le raccord droit cannelé d'un flexible d'alimentation de 279 cm (110 po) au coupleur de la vanne de buse 1 (Figure 128).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.



   Figure 128

   1. Vanne de buse 1
   2. Vanne de buse 2
   3. Vanne de buse 3
   4. Vanne de buse 4
   5. Étrier de fixation
   6. Flexible d'alimentation de 279 cm (110 po)
   7. Flexible d'alimentation de 234 cm (92 po)
   8. Flexible d'alimentation de 188 cm (74 po)
   9. Flexible d'alimentation de 188 cm (74 po)

2. Fixez le raccord cannelé au coupleur avec un étrier (Figure 128).

3. Reliez le raccord droit cannelé d'un flexible d'alimentation de 234 cm (92 po) au coupleur de la vanne de buse 2 (Figure 128).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

4. Fixez le raccord cannelé au coupleur avec un étrier (Figure 128).

5. Reliez le raccord droit cannelé d'un flexible d'alimentation de 188 cm (74 po) au coupleur de la vanne de buse 3 (Figure 128).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

6. Fixez le raccord cannelé au coupleur avec un étrier (Figure 128).

7. Reliez le raccord droit cannelé d'un flexible d'alimentation de 188 cm (74 po) au coupleur de la vanne de buse 4 (Figure 128).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

8. Fixez le raccord cannelé au coupleur avec un étrier (Figure 128).

Note: Le flexible d'alimentation de 81 cm (32 po) comprend un raccord en T avec 2 flexibles d'embranchement et 2 douilles cannelées simples.

1. Reliez le raccord droit cannelé d'un flexible d'alimentation de 81 cm (32 po) au coupleur de la vanne de buse 5 (Figure 129).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.



   Figure 129

   1. Vanne de buse 5
   2. Étrier de fixation
   3. Vanne de buse 6
   4. Flexible d'alimentation de 81 cm (32 po)
   5. Flexible d'alimentation de 81 cm (32 po)

2. Fixez le raccord cannelé au coupleur avec un étrier (Figure 129).

3. Reliez le raccord droit cannelé d'un flexible d'alimentation de 81 cm (32 po) au coupleur de la vanne de buse 6 (Figure 129).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

4. Fixez le raccord cannelé au coupleur avec un étrier (Figure 129).

1. Reliez le raccord droit cannelé d'un flexible d'alimentation de 188 cm (74 po) au coupleur de la vanne de buse 7 (Figure 130).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.



   Figure 130

   1. Étrier de fixation
   2. Vanne de buse 7
   3. Vanne de buse 8
   4. Vanne de buse 9
   5. Vanne de buse 10
   6. Flexible d'alimentation de 188 cm (74 po)
   7. Flexible d'alimentation de 188 cm (74 po)
   8. Flexible d'alimentation de 234 cm (92 po)
   9. Flexible d'alimentation de 279 cm (110 po)

2. Fixez le raccord cannelé au coupleur avec un étrier (Figure 130).

3. Reliez le raccord droit cannelé d'un flexible d'alimentation de 188 cm (74 po) au coupleur de la vanne de buse 8 (Figure 130).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

4. Fixez le raccord cannelé au coupleur avec un étrier (Figure 130).

5. Reliez le raccord droit cannelé d'un flexible d'alimentation de 234 cm (92 po) au coupleur de la vanne de buse 9 (Figure 130).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

6. Fixez le raccord cannelé au coupleur avec un étrier (Figure 130).

7. Reliez le raccord droit cannelé d'un flexible d'alimentation de 279 cm (110 po) au coupleur de la vanne de buse 10 (Figure 130).

   Note: Veillez à engager complètement le raccord cannelé sur le coupleur.

8. Fixez le raccord cannelé au coupleur avec un étrier (Figure 130).

1. Faites passer les flexibles des buses de pulvérisation 1, 2, 3 et 4 dans le collier en R sur l'extrémité extérieure gauche de la section de pulvérisation centrale (Figure 131 et Figure 132).



   Figure 131



   Figure 132

   1. Flexibles
   2. Supports de buse
   3. Collier en R
   4. Attache-câble
   5. Douille cannelée simple (flexible 1/2 po)
   6. Bague
   7. Collier en R double
   8. Collier en R simple

2. Faites passer les flexibles des buses de pulvérisation 7, 8, 9 et 10 dans le collier en R à l'extrémité extérieure droite de la section de pulvérisation centrale (Figure 131 et Figure 132).

3. Acheminez les flexibles d'alimentation de 279 cm (110 po) et les douilles cannelées (¾ po) le long de la section de pulvérisation jusqu'aux buses de pulvérisation 1 et 10, comme montré à la Figure 131 et la Figure 132.

4. Acheminez les flexibles d'alimentation de 234 cm (92 po) et les douilles cannelées (¾ po) le long de la section de pulvérisation jusqu'aux buses de pulvérisation 2 et 9, comme montré à la Figure 131 et la Figure 132.

5. Acheminez les flexibles d'alimentation de 188 cm (74 po) et les douilles cannelées (¾ po) le long de la section de pulvérisation jusqu'aux buses de pulvérisation 4 et 8, comme montré à la Figure 131 et la Figure 132.

   Note: Faites passer les flexibles à travers les bagues inférieures arrière dans les supports du cadre tubulaire.

6. Acheminez les flexibles d'alimentation de 188 cm (74 po) et les douilles cannelées (¾ po) le long de la section de pulvérisation jusqu'aux buses de pulvérisation 4 et 7, comme montré à la Figure 131 et la Figure 132.

   Note: Faites passer les flexibles à travers les bagues inférieures arrière dans les supports du cadre tubulaire.

7. Attachez ensemble les 4 flexibles des buses de pulvérisation avec un attache-câble, comme montré à la Figure 132.

1. Alignez le tube de transfert dans le demi-collier inférieur d'une buse de pulvérisation (Figure 133) sur le trou dans le côté de la douille cannelée simple (1/2 po).



   Figure 133

   1. Boulon à tête hexagonale (5/16 x ¾ po, acier inoxydable)
   2. Tube de transfert
   3. Demi-collier supérieur
   4. Douille cannelée simple (flexible 1/2 po)
   5. Vis en acier inoxydable (nº 12 x 1¼ po)
   6. Corps de buse de pulvérisation
   7. Vers la section de pulvérisation

2. Fermez le demi-collier supérieur autour de la douille cannelée et fixez le demi-collier et le corps de la buse de pulvérisation (Figure 133) avec la vis en acier inoxydable (nº 12 x 1¼ po); serrez la vis en acier inoxydable à un couple de 14 à 18 N·m.

   Note: Veillez à bien engager le boulon à tête hexagonale (5/16 x ¾ po) dans le creux du demi-collier supérieur quand vous fermez le collier.

3. Montez les buses de pulvérisation sur la section de pulvérisation extérieure comme suit :

   • Aux positions de buses 1 et 4, fixez la buse sur son support (A de Figure 134) à l'aide du contre-écrou à embase (5/16 po) que vous avez retiré à l'opération 2 de Dépose des buses des sections de pulvérisation extérieures).

   • Aux positions de buses 2 et 3, fixez la buse sur son support (A et B de Figure 134) à l'aide du contre-écrou à embase (5/16 po) que vous avez retiré à l'opération 2 de Dépose des buses des sections de pulvérisation extérieures).



   Figure 134

   1. Contre-écrou à embase (5/16 po)
   2. Support de buse
   3. Buse de pulvérisation
   4. Arrière de la machine
   5. Boulon à tête hexagonale (acier inoxydable – 5/16 x ¾ po)

4. Serrez les contre-écrous à embase à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

5. Répétez les opérations 1 à 4 pour les autres buses de la section de pulvérisation.

6. Répétez les opérations 1 à 5 pour la section de pulvérisation extérieure de l'autre côté de la machine.

1. Placez l'extrémité du tube de détection de pression (en plastique) du manomètre monté sur la planche de bord devant la bague de blocage du coupleur de tube (Figure 135).



   Figure 135

   1. Tube de détection de pression (manomètre de planche de bord)
   2. Bague de blocage (coupleur de tube)

2. Insérez le tube de détection dans la bague de blocage jusqu'à ce qu'il soit complètement engagé (Figure 135).

1. Branchez le raccord à 90° de la vanne de coupure du kit applicateur manuel ou dévidoir électrique en option sur la bride de la vanne de buse 10 avec le collier à bride et le joint, et serrez le collier à la main (Figure 136).



   Figure 136

   1. Joint
   2. Raccord à 90° (vanne de coupure)
   3. Bride (vanne de buse 10)
   4. Bride de serrage

2. Alignez l'extrémité du tube de détection de pression (plastique), du manomètre situé dans la planche de bord, sur la bague de blocage du coupleur de tube dans le raccord à 90° de la vanne de coupure du kit applicateur manuel ou du kit dévidoir électrique (Figure 137).



   Figure 137

   1. Coupleur de tube (raccord coudé à 90° – vanne de buse)
   2. Tube de détection de pression (manomètre de planche de bord)

3. Insérez le tube de détection dans la bague de blocage jusqu'à ce qu'il soit complètement engagé (Figure 137).

1. Acheminez les tubes des buses de mousse, au niveau des sections de pulvérisation gauche et droite, vers l'intérieur et faites-les passer dans le collier en R près du point de pivotement de chaque section de pulvérisation extérieure (Figure 139).



   Figure 138

   Kits traceur à mousse jusqu'à 2016

   1. Tube – buse de traceur à mousse (section de pulvérisation droite)
   2. Tube – buse de traceur à mousse (section de pulvérisation gauche)
   3. Collier en R
   4. Attache-câbles
   5. Panneau de connexion (compresseur du traceur à mousse)


   Figure 139

   Kits traceur à mousse à partir de 2017

   1. Tube – buse de traceur à mousse (section de pulvérisation droite)
   2. Tube – buse de traceur à mousse (section de pulvérisation gauche)
   3. Collier en R
   4. Attache-câbles
   5. Panneau de connexion (compresseur du traceur à mousse)

2. Acheminez les tubes vers l'avant, le long du côté gauche de la cuve du pulvérisateur (Figure 139).

3. Utilisez 4 attache-câbles pour fixer les tubes des buses gauche et droite du traceur à mousse sur les flexibles du pulvérisateur, comme montré à la Figure 139.

4. Utilisez 2 attache-câbles pour fixer les tubes des buses gauche et droite du traceur à mousse sur les tubes d'agitation, comme montré à la Figure 139.

1. Acheminez les tubes de mousse de la rampe droite comme montré à la Figure 140.



   Figure 140

   1. Tube bleu
   2. Raccord d'air (section de pulvérisation gauche)
   3. Raccord de liquide (section de pulvérisation gauche)
   4. Tubes de mousse (section de pulvérisation gauche)
   5. Tubes de mousse (section de pulvérisation droite)
   6. Attache-câble
   7. Connecteur électrique
   8. Raccord de liquide (section de pulvérisation droite)
   9. Tube transparent
   10. Raccord d'air (section de pulvérisation droite)

2. Insérez le tube transparent dans le raccord d'air sur la plaque latérale du compresseur (Figure 140 et Figure 141).



   Figure 141

   1. Raccord d'air
   2. Tube transparent
   3. Raccord de liquide
   4. Tube bleu

3. Insérez le tube bleu dans le raccord de liquide sur la plaque latérale du compresseur (Figure 140 et Figure 141).

4. Acheminez les tubes de mousse de la rampe gauche comme montré à la Figure 140.

5. Insérez le tube transparent dans le raccord d'air sur la plaque latérale du compresseur (Figure 140 et Figure 141).

6. Insérez le tube bleu dans le raccord de liquide sur la plaque latérale du compresseur (Figure 140 et Figure 141).

1. Branchez le tube muni de l'attache-câble que vous avez préparé à l'opération 9 de Préparation des nouveaux tubes pour les buses du traceur à mousse en reliant le tube bleu de la section de pulvérisation droite au raccord à compression du circuit d'eau de la section de pulvérisation droite (Figure 142).



   Figure 142

   1. Raccord à compression – eau (section de pulvérisation droite – tube bleu)
   2. Raccord à compression – air (section de pulvérisation droite – tube transparent)
   3. Attache-câble
   4. Écrou à compression – air (section de pulvérisation droite – tube bleu)
   5. Écrou à compression – eau (section de pulvérisation droite – tube transparent)

2. Vissez l'écrou à compression du tube sur le raccord à la main (Figure 142).

3. Branchez le tube transparent de la section de pulvérisation droite sur le raccord à compression du circuit d'air de la section de pulvérisation droite (Figure 142).

4. Vissez l'écrou à compression du tube sur le raccord à la main (Figure 142).

5. Branchez les tubes non repérés (sans attache-câble) en reliant le tube bleu de la section de pulvérisation gauche au raccord à compression du circuit d'eau de la section de pulvérisation gauche (Figure 143).



   Figure 143

   1. Raccord à compression – eau (section de pulvérisation gauche – tube bleu)
   2. Raccord à compression – air (section de pulvérisation gauche – tube transparent)
   3. Écrou à compression (section de pulvérisation gauche – tube bleu)
   4. Écrou à compression (section de pulvérisation gauche – tube transparent)

6. Vissez l'écrou à compression du tube sur le raccord à la main (Figure 143).

7. Branchez le tube transparent de la section de pulvérisation gauche sur le raccord à compression du circuit d'air de la section de pulvérisation gauche (Figure 143).

8. Vissez l'écrou à compression du tube sur le raccord à la main (Figure 143).

9. Attachez les tubes du traceur à mousse aux flexibles des buses du pulvérisateur avec 2 attache-câbles (Figure 139).

1. À l'aide d'une perceuse et d'un foret de 5 mm (3/16 po), percez les 11 rivets aveugles (Figure 145) qui fixent la plaque de renfort (avec une seule rangée de rivets) et la protection en caoutchouc au bout du couvercle de la section à 11 buses de la section de pulvérisation centrale que vous avez retirée à l'opération 2 de Dépose du couvercle de la section centrale (11 buses) du kit rampe couverte en option.



   Figure 145

   1. Couvercle de section à 11 buses
   2. Perceuse et foret de 5 mm (3/16 po)
   3. Rivet (3/16 x 1/2 po)
   4. Plaque de renfort (simple rangée)
   5. Capuchon de caoutchouc

2. Déposez la plaque de renfort, les 11 rondelles (3/16 po) et la protection en caoutchouc du couvercle de la rampe à 11 buses (Figure 145).

   Note: Conservez la plaque de renfort, les rondelles et la protection en caoutchouc pour le montage aux opérations 5 et 6.

3. Alignez les trous de la plaque de renfort (double) sur l'extension du couvercle et ceux au bout du couvercle de la rampe à 11 buses (Figure 146).



   Figure 146

   1. Couvercle de section à 11 buses
   2. Plaque de renfort (double)
   3. Extension de couvercle

4. Fixez l'extension au couvercle de la section à 11 buses (Figure 147) au moyen des 11 rivets aveugles (réf. Toro 114439).



   Figure 147

   1. Couvercle de section à 11 buses
   2. Plaque de renfort (double)
   3. Rivets aveugles (réf. Toro 114439)
   4. Extension de couvercle

5. Alignez les trous dans la protection en caoutchouc et la plaque de renfort (simple) que vous avez retirées à l'opération 2 et les trous au bout de l'extension de couvercle (Figure 148).



   Figure 148

   1. Couvercle de section à 11 buses
   2. Extension de couvercle
   3. Rivet aveugle (réf. Toro 114439)
   4. Rondelle (3/16 po)
   5. Plaque de renfort (simple rangée)
   6. Capuchon de caoutchouc

6. Fixez la plaque de renfort et la protection en caoutchouc à l'extension du couvercle à l'aide des 11 rivets aveugles (réf. Toro 114439) et des 11 rondelles (3/16 po) que vous avez retirés à l'opération 5.

   Note: Alignez les rondelles (3/16 po) contre la surface intérieure de l'extension du couvercle.

1. Montez les 4 écrous à clip (réf. Toro 94-2413) sur les 2 supports du couvercle de la section centrale (réf. Toro 131–3703–03), comme montré à la (Figure 149).



   Figure 149

   1. Écrou à clip (réf. Toro 94-2413)
   2. Support (couvercle de section centrale – réf. Toro 131–3703–03)

2. Sur l'extension de la section de pulvérisation centrale, localisez dans la face verticale du cadre en treillis les 2 paires de trous espacés de 25 mm (1 po) (Figure 150).



   Figure 150

   1. Extension (section de pulvérisation centrale)
   2. Support – réf. Toro 131–3703–03 (bord large à droite)
   3. Trou dans cadre en treillis (extension de section de pulvérisation centrale)
   4. Contre-écrou à embase (⅜ po – réf. Toro 104-8301)
   5. Boulon à embase (⅜ x 1¼ po – réf. Toro 110-5050)

3. Alignez les trous d'un support (réf. Toro 131–3703–03) et les trous dans l'extension de la section de pulvérisation centrale que vous avez identifiés à l'opération 2 en plaçant le bord large du support à gauche; voir Figure 150.

4. Fixez le support sur le cadre en treillis (Figure 150) à l'aide de 4 boulons à embase (⅜ x 1¼ po – réf. Toro 110-5050) et de 4 contre-écrous à embase (⅜ po – réf. Toro 104-8301).

5. Répétez les opérations 2 à 4 pour les 2 autres paires de trous dans l'extension de la section de pulvérisation centrale et l'autre support, ainsi que les autres boulons et contre-écrous à embase.

6. Serrez les écrous et les boulons à un couple de 37 à 45 N·m (27 à 33 pi-lb).

1. Alignez les trous dans le couvercle de la section centrale et ceux dans les supports du couvercle (Figure 151).



   Figure 151

   1. Couvercle de rampe gauche
   2. Supports
   3. Couvercle de rampe droite
   4. Boulon à embase (5/16 x 1¼ po)
   5. Couvercle de rampe centrale
   6. Brides de couvercle

2. Alignez les trous dans 2 des brides de couvercle que vous avez déposées à l'opération 1 de Dépose du couvercle de la section centrale (11 buses) du kit rampe couverte en option et les trous du couvercle et 2 des supports (Figure 151).

3. Fixez les brides du couvercle et le couvercle aux supports à l'aide des 4 boulons à embase (5/16 x 1¼ po) que vous avez retirés à l'opération 1 de Dépose du couvercle de la section centrale (11 buses) du kit rampe couverte en option.

4. Alignez les trous dans les 2 brides de couvercle (réf. Toro 120–0629) sur les 4 trous restants dans le couvercle et les 4 trous restants dans les supports (Figure 151).

5. Fixez les brides et le couvercle aux supports (Figure 151) à l'aide des 4 boulons à embase (5/16 x 1¼ po – réf. Toro 323-36)

6. Serrez les boulons à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

1. Alignez les trous du socle du récepteur de navigation, l'entretoise (⅜ x 1 po) et le support du récepteur (Figure 152).



   Figure 152

   1. Boulon (⅜ x 3¼ po)
   2. Rondelle (⅜ x 13/16 po)
   3. Socle du récepteur de navigation
   4. Contre-écrou à embase (⅜ po)
   5. Entretoise (⅜ x 1 po)
   6. Support de récepteur
   7. Rondelle frein (⅜ po)
   8. Contre-écrou à embase (5/16 po)
   9. Boulon à embase (5/16 x ¾ po)

2. Fixez le socle du récepteur et l'entretoise au support avec un boulon (⅜ x 3¼ po), une rondelle frein (⅜ po), une rondelle (⅜ x 13/16 po) et un contre-écrou à embase (⅜ po), comme montré à la Figure 152.

3. Insérez le boulon à embase (5/16 x ¾ po) et le contre-écrou (5/16 po) dans le petit trou du support du récepteur et dans la fente du socle (Figure 152).

4. Serrez les boulons et les écrous de manière à pouvoir faire pivoter le socle du récepteur en forçant légèrement.

1. Fixez le support du récepteur et l'entretoise (⅜ x 7/16 po) à l'arceau de sécurité avec le boulon à embase (⅜ x 1½ po), comme montré à la Figure 153.



   Figure 153

   1. Arceau de sécurité (ROPS)
   2. Entretoise (⅜ x 7/16 po)
   3. Support de récepteur
   4. Boulon à embase (⅜ x 1½ po)

2. Serrez les boulons de manière à pouvoir faire pivoter le socle du récepteur en forçant légèrement.

3. Mettez le socle du récepteur de niveau à droite et à gauche (Figure 154).



   Figure 154

4. Serrez le boulon à embase (5/16 x ¾ po) et le contre-écrou à embase (5/16 po) à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

5. Mettez le socle du récepteur de niveau à l'avant et à l'arrière (Figure 154).

6. Serrez le boulon (⅜ x 3¼ po) et le contre-écrou à embase (⅜ po) à un couple de 37 à 45 N·m (27 à 33 pi-lb).

1. Alignez les 3 brides filetées de la base du récepteur de navigation et les 3 trous du support du récepteur (Figure 155).



   Figure 155

   1. Récepteur de navigation
   2. Socle du récepteur
   3. Support d'antenne de modem
   4. Rondelle (5 mm)
   5. Boulon à tête hexagonale (5 x 16 mm)

2. Alignez le trou et la fente dans le support d'antenne de modem et les trous dans le socle du récepteur (Figure 155).

3. Fixez le récepteur de navigation et le support d'antenne sur le socle (Figure 155) à l'aide des 3 boulons à tête hexagonale (5 x 16 mm) et des 3 rondelles (5 mm).

4. Serrez les 3 boulons à un couple de 5,76 à 7,12 N·m (51 à 63 po-lb).

1. Nettoyez la graisse ou l'huile sur la surface du support de l'antenne de modem.

2. Retirez la pellicule de protection du revêtement adhésif double face sous l'antenne de modem (Figure 156).



   Figure 156

3. Collez l'antenne de modem sur la face supérieure du support, comme montré à la Figure 156.

4. Fixez le support d'antenne avec 3 attache-câbles, comme montré à la Figure 157.



   Figure 157

   1. Antenne de modem
   2. Attache-câbles

5. Fixez le faisceau de l'antenne de modem sur le support comme montré à la Figure 157.

1. Faites passer le faisceau de l'antenne de modem sur la droite, le long de l'arceau de sécurité (Figure 158).



   Figure 158

   1. Connecteurs (faisceau d'antenne de modem)

2. Faites descendre le faisceau vers l'avant comme montré à la Figure 158.

3. Vous fixerez le faisceau de l'antenne de modem sur l'arceau de sécurité sous Acheminement du faisceau de données de navigation et électrique vers le côté droit de la machine.

1. Acheminez la branche de 302 cm (119 po) du faisceau de données de navigation et électrique le long du tube droit du système ROPS, en orientant le connecteur à 12 douilles (gris) et le connecteur à 12 douilles (noir) vers le haut et le récepteur de navigation (Figure 160).



   Figure 160

   1. Connecteur à 12 broches gauche (gris) – récepteur de navigation
   2. Connecteur à 12 broches droit (noir) – récepteur de navigation
   3. Connecteur à 12 douilles – faisceau de données étiqueté
   4. Faisceau d'antenne de modem
   5. Branche de 302 cm (119 po) du faisceau de données
   6. Connecteur à 12 douilles – faisceau de données étiqueté
   7. Attache-câbles
   8. Tube droit du système ROPS

2. Alignez les 2 détrompeurs du côté long du connecteur à 12 douilles du faisceau de données étiqueté sur les 2 rainures de la paroi horizontale inférieure du connecteur à 12 broches (gris) du récepteur de navigation (Figure 161).

   Important: Faites preuve d'attention lorsque vous connectez le faisceau au récepteur de navigation; les détrompeurs des connecteurs sont spécifiques aux rainures correspondantes sur les connecteurs à broches du récepteur de navigation.



   Figure 161

   1. Rainures – paroi horizontale inférieure (connecteur à 12 broches gauche (gris) – récepteur de navigation)
   2. Rainures – paroi verticale gauche (connecteur à 12 broches droit (noir) – récepteur de navigation)
   3. Détrompeurs – côté court (connecteur à 12 douilles étiqueté – faisceau de données)
   4. Détrompeurs – côté long (connecteur à 12 douilles étiqueté – faisceau de données)

3. Branchez le connecteur étiqueté du fasiceau de données sur le connecteur à 12 broches gauche (gris) du récepteur de navigation jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre (Figure 161).

4. Alignez les 2 détrompeurs du côté court du connecteur à 12 douilles du faisceau de données étiqueté sur les 2 rainures correspondantes dans la paroi verticale gauche du connecteur à 12 broches droit (noir) du récepteur de navigation (Figure 161).

   Important: Faites preuve d'attention lorsque vous connectez le faisceau au récepteur de navigation; les détrompeurs des connecteurs sont spécifiques aux rainures correspondantes sur les connecteurs à broches du récepteur de navigation.

5. Branchez le connecteur étiqueté du faisceau de données sur le connecteur à 12 broches droit (noir) du récepteur de navigation jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre (Figure 161).

1. Acheminez le faisceau de données de navigation et électrique le long du tube droit de l'arceau de sécurité et le faisceau de l'antenne de modem vers la traverse du support de siège (Figure 162).



   Figure 162

   1. Faisceau d'antenne de modem
   2. Tube droit de l'arceau de sécurité
   3. Faisceau de données
   4. Attache-câbles

2. Fixez les faisceaux à l'arceau de sécurité avec 5 attache-câbles, comme montré à la Figure 162.

   Note: Veillez à ne pas trop tendre le faisceau entre les connecteurs à 12 douilles et l'attache-câble.

3. Acheminez la branche de 227 cm (89½ po) du faisceau de données de navigation et électrique le long du bas de la console de commande de la machine (Figure 163).



   Figure 163

   1. Branche de 227 cm (89½ po) du faisceau (faisceau de données de navigation et électrique)
   2. Branche de 258 cm (101½ po) du faisceau d'alimentation (faisceau de données de navigation et électrique)
   3. Faisceau de données de navigation et électrique
   4. Faisceau d'antenne de modem

4. Acheminez la branche de 258 cm (101½ po) du faisceau de données de navigation et électrique en travers du tube de support amortisseur et vers la batterie (Figure 163).

1. Appliquez le support magnétique du faisceau de pulvérisateur du kit sur le cadre tubulaire supérieur droit de la machine (Figure 164).



   Figure 164

   1. Support magnétique (faisceau de pulvérisateur du)
   2. Cadre tubulaire supérieur droit
   3. Connecteur à 4 douilles (étiqueté – faisceau de pulvérisateur du kit)
   4. Connecteur à 4 broches (étiqueté – faisceau de données)

2. Branchez le connecteur à 4 broches étiqueté du faisceau de données sur le connecteur à 4 douilles étiqueté du faisceau de pulvérisateur du kit (Figure 164).

1. Nettoyez la surface supérieure de l'écran du pulvérisateur X25 avec un chiffon propre et de l'alcool à friction.

2. Retirez la pellicule de protection au dos des 2 bandes adhésives.

3. Placez les bandes adhésives sur le haut de l'écran montré à la Figure 165.



   Figure 165

   1. 51 mm (2 po)
   2. Bandes adhésives
   3. Écran du pulvérisateur (dos)

4. Appliquez fermement les bandes adhésives sur le haut de l'écran.

1. Au dos de la console de commande, les 2 connecteurs (26 broches) étant en bas, retirez le contre-écrou supérieur (5 mm) du goujon de la rotule de fixation (A de Figure 166).



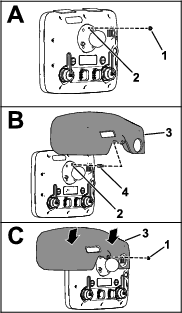

   Figure 166

   1. Contre-écrou (5 mm)
   2. Goujon (5 mm) (console de commande sur rotule de fixation)
   3. Visière de l'affichage
   4. Cheville filetée

2. Appliquez une couche de frein-filet (capillarité moyenne à forte) sur le filetage de la partie écrou de la cheville filetée (Figure 167).



   Figure 167

   1. Frein-filet (capillarité moyenne à forte) – filetage d'écrou de la cheville filetée
   2. Frein-filet (capillarité moyenne à forte) – filetage du goujon

3. Vissez la cheville dans le goujon de la rotule de fixation (B de Figure 166) et serrez-la à un couple de 2,50 N·m (22 po-lb).

4. Appliquez une couche de frein-filet (capillarité moyenne à forte) sur le filetage de la partie goujon de la cheville filetée (Figure 167).

5. Retirez la pellicule de protection des 2 bandes adhésives que vous avez collées sous Application des bandes adhésives sur l'écran du pulvérisateur.

6. Alignez le trou dans la visière de l'affichage et la partie goujon de la cheville filetée (B de Figure 166).

7. Fixez la visière sur l'écran (C de Figure 166) à l'aide du contre-écrou (5 mm) que vous avez retiré à l'opération 1.

   Note: Appuyez sur les zones en haut de la visière situées au-dessus des bandes adhésives.

8. Serrez l'écrou à 2,50 N·m (22 po-lb).

1. Avec un morceau de ruban adhésif, repérez la position du volant par rapport à la valve de direction (Figure 168).



   Figure 168

   1. Couvre-moyeu du volant
   2. Écrou (5/8 po)
   3. Rondelle (5/8 po)
   4. Volant
   5. Arbre (distributeur de direction)
   6. Ruban adhésif

2. Déposez le couvre-moyeu du volant (Figure 168).

3. Retirez l'écrou (5/8 po) et la rondelle (5/8 po) qui fixent le volant à la valve de direction, et déposez le volant (Figure 168).

1. Placez le support de l'écran sur la machine comme montré à la Figure 169.



   Figure 169

   1. Support de l'écran

2. Fixez le support de l'écran sur le boîtier de la valve de direction (Figure 170) à l'aide des 3 boulons à embase (6 x 12 mm).



   Figure 170

   1. Support de l'écran
   2. Boulon à embase (6 x 12 mm)
   3. Arbre (valve de direction)

3. Fixez la plaque du support d'écran au tube de support du châssis de la machine (Figure 171) à l'aide des 2 étriers filetés et des 4 contre-écrous à embase (5/16 po).



   Figure 171

   1. Contre-écrou à embase (5/16 po)
   2. Plaque (support d'écran)
   3. Tube de support (châssis de la machine)
   4. Étrier fileté (5/16 po)

4. Serrez les 3 boulons à embase (6 x 12 mm) de la valve de direction à un couple de 9,72 à 11,98 N·m (86 à 106 po-lb); sur le tube de support, serrez les contre-écrous à embase à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

1. Alignez le ruban de repérage sur le volant et le ruban de repérage sur le boîtier de la valve de direction (Figure 172).



   Figure 172

   1. Couvre-moyeu du volant
   2. Écrou (5/8 po)
   3. Rondelle (5/8 po)
   4. Volant
   5. Arbre (distributeur de direction)

2. Fixez le volant sur l'arbre de la valve de direction (Figure 172) avec la rondelle (5/8 po) et l'écrou (5/8 po) que vous avez retirés à l'opération 3 de Dépose du volant.

3. Serrez l'écrou à un couple de 206 à 254 N·m (152 à 188 pi-lb).

4. Reposez le couvre-moyeu du volant que vous avez déposé à l'opération 2 de Dépose du volant (Figure 209).

1. Fixez le support à rotule à la patte de montage du support d'écran (Figure 173) à l'aide des 4 boulons à embase (5/16 x ¾ po) et des 4 contre-écrous à embase (5/16 po).



   Figure 173

   1. Patte de montage (support d'écran)
   2. Boulon à embase (5/16 x ¾ po)
   3. Support à rotule
   4. Contre-écrou à embase (5/16 po)

2. Serrez les boulons et les écrous à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

3. Engagez la rotule de l'écran et le support à rotule situé sur la machine dans le bras de l'écran (Figure 174).



   Figure 174

   1. Rotule (écran)
   2. Bras de l'écran
   3. Support à rotule

4. Ajustez la position de l'écran pour qu'il soit visible par l'utilisateur de la machine, et serrez le bouton du bras de l'écran à la main (Figure 174).

1. Acheminez la branche de 227 cm (89½ po) du faisceau de données de navigation et électrique (la branche munie du connecteur à 26 douilles) vers le haut et le long du tube de support de la console de commande (Figure 175).



   Figure 175

   1. Tube de support (console de commande)
   2. Faisceau de données de navigation et électrique – branche de 227 cm (89½ po)

2. Alignez le connecteur à 26 douilles du faisceau de données et le connecteur à 26 broches la console de commande, puis enfoncez le connecteur à douilles dans le connecteur à broches jusqu'à ce qu'il s'enclenche solidement (Figure 176).



   Figure 176

   1. Connecteur à 26 broches (console de commande)
   2. Connecteur à 26 douilles – faisceau de données (console de commande)

Retirez la résistance de terminaison du connecteur à 6 douilles étiqueté CAN 2 TERMINATOR du câble de données, comme montré à la Figure 177.

Note: Vous n'avez plus besoin de la résistance de terminaison.

Figure 177

1. Connecteur à 6 douilles du câble de données
2. Résistance de terminaison

1. Installez le faisceau de données du modem en dirigeant le connecteur RS-232 étiqueté vers la console de commande (Figure 178).



   Figure 178

   1. Connecteur RJ45 (étiqueté X-CONSOLE – faisceau de données du modem)
   2. Connecteur à 4 broches (étiqueté ETHERNET CL-55 – faisceau de données du modem)

2. À l'avant de l'écran du pulvérisateur, retirez le capuchon de l'orifice RJ45 (Figure 179).



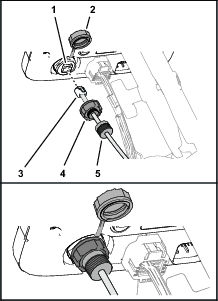

   Figure 179

   1. Orifice RJ45 (écran du pulvérisateur)
   2. Capuchon
   3. Connecteur RJ45 (étiqueté X-CONSOLE – faisceau de données du modem)
   4. Écrou d'étanchéité de l'orifice
   5. Écrou de compression

3. Branchez le connecteur RJ45 du faisceau de données du modem étiqueté X-CONSOLE dans l'orifice RJ45 de l'écran du pulvérisateur (Figure 179).

4. Placez l'écrou d'étanchéité sur l'orifice RJ45 de l'écran et serrez l'écrou (Figure 179).

5. Placez l'écrou de compression sur l'écrou d'étanchéité de l'orifice et serrez l'écrou de compression (Figure 179).

1. Acheminez le faisceau de données du modem le long du faisceau de données de la console de commande (Figure 180).



   Figure 180

   1. Faisceau de données du modem
   2. Tube de support amortisseur
   3. Faisceau de données (console de commande)

2. Acheminez le faisceau de données du modem sous le tube de support amortisseur de la machine.

3. Acheminez le faisceau de données du modem en travers de l'arrière des relais et vers le bas (Figure 181).



   Figure 181

   1. Faisceau de données (console de commande)
   2. Faisceau de données du modem

4. Placez le connecteur à 4 broches étiqueté du faisceau de données du modem près des 4 connecteurs du faisceau d'antenne du modem, comme montré à la Figure 182.



   Figure 182

   1. Connecteurs (faisceau d'antenne de modem)
   2. Connecteur à 4 broches (étiqueté – faisceau de données du modem)

1. Sur le cadre tubulaire supérieur, rassemblez le faisceau de données de navigation et électrique, et la branche du faisceau étiquetée CAN 2 ASC 10 BUS sur le faisceau de pulvérisateur du kit avec 2 attache-câbles (Figure 183).



   Figure 183

   1. Faisceau de pulvérisateur du kit
   2. Attache-câbles
   3. Faisceau de données de navigation et électrique
   4. Branche du faisceau étiquetée CAN 2 ASC 10 BUS
   5. Faisceau d'antenne de modem

2. Rassemblez le faisceau d'antenne de modem et attachez-le au faisceau de pulvérisateur du kit avec 2 attache-câble (Figure 183).

3. Attachez le faisceau de données du modem et le faisceau de données de navigation et électrique au tube de l'écran avec un attache-câble (Figure 184).



   Figure 184

   1. Attache-câble
   2. Faisceau de données du modem
   3. Tube d'écran
   4. Faisceau de données de navigation et électrique

4. Attachez le faisceau de données du modem sur le faisceau de données de navigation et électrique avec un attache-câble, comme montré à la Figure 184.

1. Branchez le connecteur coaxial du faisceau d'antenne du modem étiqueté dans la prise coaxiale du modem CL-55 étiquetée WIFI/BT, et serrez le connecteur coaxial (Figure 190).



   Figure 190

   1. Connecteur coaxial (étiqueté – faisceau de données du modem)
   2. Connecteur enfichable coaxial bleu (étiqueté – faisceau d'antenne du modem)
   3. Connecteur enfichable coaxial violet (étiqueté – faisceau d'antenne du modem)
   4. Connecteur enfichable coaxial rouge (étiqueté – faisceau d'antenne du modem)

2. Insérez le connecteur enfichable coaxial bleu du faisceau d'antenne du modem étiqueté dans le connecteur du modem CL-55 étiqueté jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre (Figure 190).

3. Insérez le connecteur enfichable coaxial violet du faisceau d'antenne du modem étiqueté dans le connecteur du modem CL-55 étiqueté jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre (Figure 190).

4. Insérez le connecteur enfichable coaxial rouge du faisceau d'antenne du modem étiqueté dans le connecteur du modem CL-55 étiqueté jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre (Figure 190).

1. Branchez le connecteur à 4 broches du faisceau de données du modem étiqueté sur le connecteur à 4 douilles (non marqué) du modem CL-55, et serrez l'écrou moleté du connecteur (Figure 191).



   Figure 191

   1. Connecteur à 4 broches (étiqueté – faisceau de données du modem)
   2. Connecteur à 4 douilles (sans marque – modem CL-55)
   3. Connecteur à 18 douilles (étiqueté – faisceau d'alimentation du modem)
   4. Connecteur à 18 broches (modem CL-55)

2. Branchez le connecteur à 18 douilles du faisceau d'alimentation du modem étiqueté sur le connecteur à 18 broches du modem CL-55 (Figure 191).

1. Retirez la fixation enfichable qui maintient le faisceau de câblage de la machine sur le support de la béquille (Figure 192).



   Figure 192

   1. Fixation enfichable (faisceau de la machine)
   2. Support de béquille

2. Retirez la vis (¼ x ¾ po) et le contre-écrou à embase (¼ po) de la bride du cadre de la machine, comme montré à la Figure 193.

   Note: Conservez la vis et le contre-écrou pour monter le support du modem.



   Figure 193

   1. Vis (¼ x ¾ po)
   2. Bride (cadre de la machine)
   3. Support de pivot de siège droit
   4. Contre-écrou à embase (1/4 po)
   5. Fixation enfichable (faisceau de la machine)

3. Retirez la fixation enfichable qui maintient le faisceau de câblage de la bride du cadre de la machine (Figure 193).

4. Montez le support sur le modem CL-55 à l'aide de 2 vis fendues (nº 10-24 x 1½ po), 2 entretoises (1/4 x 3/4 po) et 2 contre-écrous (nº 10-24), comme montré à la Figure 194.



   Figure 194

   1. Vis fendue (nº 10-24 x 1½ po)
   2. Support du modem
   3. Entretoise (¼ x ¾ po)
   4. Modem CL-55
   5. Contre-écrou (nº 10-24)

5. Placez le support du modem sous le support de la béquille et derrière la bride du cadre de la machine, comme montré à la Figure 195.



   Figure 195

   1. Support de béquille
   2. Fixation enfichable (faisceau de la machine)
   3. Vis (¼ x ¾ po)
   4. Contre-écrou à embase (1/4 po)
   5. Support du modem
   6. Bride (cadre de la machine)

6. Insérez la fixation enfichable inférieure du faisceau dans le trou du support du modem, comme montré à la Figure 195.

7. Insérez la fixation enfichable supérieure du faisceau dans le trou du support du modem et du support de la béquille (Figure 196).



   Figure 196

   1. Support du modem
   2. Fixation enfichable (faisceau de la machine)
   3. Support de béquille

1. À l'avant de la console de commande de la machine, acheminez le connecteur étiqueté du faisceau du bus ISO-CAN dans le bas de la console (Figure 198).



   Figure 198

   1. Connecteur à 4 broches (étiqueté – faisceau de bus ISO-CAN)
   2. Connecteurs (étiquetés – faisceau de bus ISO-CAN)

2. Retirez le capuchon du connecteur à 4 douilles étiqueté du faisceau de données de navigation et électrique (Figure 199).



   Figure 199

   1. Connecteur à 4 douilles (étiqueté – faisceau de données de navigation et électrique)
   2. Capuchon
   3. Faisceau de bus ISO-CAN

3. Branchez le connecteur à 4 broches étiqueté du faisceau du bus ISO-CAN sur le connecteur à 4 douilles étiqueté du faisceau de données de navigation et électrique (Figure 200).



   Figure 200

   1. Connecteur à 4 douilles (étiqueté – faisceau de données de navigation et électrique)
   2. Connecteur à 4 broches (étiqueté – faisceau du bus ISO-CAN)

4. Acheminez les connecteurs étiquetés et du faisceau du bus ISO-CAN vers le porte-fusibles (Figure 201).



   Figure 201

   1. Connecteurs (étiquetés et du faisceau du bus ISO-CAN)

1. Au niveau du porte-fusibles, retirez le capuchon du connecteur à 3 douilles étiqueté du faisceau de la machine (Figure 202).



   Figure 202

   1. Connecteur à 3 douilles (étiqueté – faisceau de la machine)
   2. Capuchon
   3. Connecteurs – faisceau de pulvérisateur du kit (étiquetés et – ne pas connecter)
   4. Connecteur à 3 broches (étiqueté faisceau du bus ISO-CAN)

2. Branchez le connecteur à 3 broches étiqueté du faisceau du bus ISO-CAN sur le connecteur à 3 douilles étiqueté du faisceau de la machine (Figure 202).

   Important: Ne branchez pas les connecteurs de faisceau étiquetés et du faisceau de pulvérisateur du kit.

1. Rassemblez le faisceau du bus ISO-CAN et attachez-le au faisceau de données de navigation et électrique avec un attache-câble (Figure 203).



   Figure 203

   1. Attache-câble
   2. Faisceau de bus ISO-CAN
   3. Tube de cadre droit
   4. Faisceau de données de navigation et électrique

2. Attachez le faisceau du bus ISO-CAN et le faisceau de données de navigation et électrique sur le tube de cadre droit avec un attache-câble, comme montré à la Figure 203.

3. Exécuter la procédure d'installation 38 – Installation du faisceau adaptateur et de la résistance de terminaison à l'aide de la procédure d'installation 56 – Étalonnage du débitmètre (voir Form No. 3438-188).

1. Retirez les 2 contre-écrous à embase et la tige de maintien des 2 boulons en J qui fixent le la batterie à son support sur la machine (Figure 209).



   Figure 209

   1. Contre-écrou à embase (1/4 po)
   2. Tige de maintien
   3. Boulon en J
   4. Batterie (300 A)

2. Retirez la batterie de la machine (Figure 209).

   Note: Vous n'avez plus besoin des écrous à embase, de la tige de maintien et de la batterie (300 A).

3. Retirez les boulons (10-24 x ¾ po) et les écrous (10-24) qui fixent les porte-fusibles au support de batterie (Figure 210).

   Note: Conservez les boulons (10-24 x ¾ po) et les écrous (10-24) pour la pose sous Montage du support de batterie et de la batterie (540 A).



   Figure 210

   1. Tige de maintien
   2. Porte-fusibles
   3. Boulon à embase (⅜ x ¾ po)
   4. Boulon (10-24 x ¾ po)

4. Retirez les 2 boulons à embase (⅜ x ¾ po) qui fixent le support de batterie au tube de support amortisseur de la machine (Figure 210).

   Note: Conservez le boulon à embase (⅜ x ¾ po) pour la pose sous Montage du support de batterie et de la batterie (540 A).

5. Retirez les 2 boulons en J et le socle de la batterie du support de batterie (Figure 211).



   Figure 211

   1. Boulon en J
   2. Support de batterie

6. Déposez le support de batterie de la machine (Figure 212).

   Note: Vous n'avez plus besoin des boulons en J, du socle de batterie et du support de batterie.



   Figure 212

   1. Support de batterie

1. Placez le nouveau support de batterie devant le tube de support amortisseur de la machine et les porte-fusibles (Figure 213).



   Figure 213

   1. Support de batterie

2. Fixez le support de batterie au tube de support amortisseur (Figure 214) à l'aide des 2 boulons à embase (⅜ x ¾ po) que vous avez conservés à l'opération 4 de Dépose de la batterie (300 A) et de son support.



   Figure 214

   1. Tube de support amortisseur
   2. Support de batterie
   3. Porte-fusibles
   4. Boulon (10-24 x ¾ po)
   5. Boulon à embase (⅜ x ¾ po)

3. Serrez les boulons à embase à un couple de 37 à 45 N·m (27 à 33 pi-lb).

4. Fixez les porte-fusibles au support de batterie (Figure 214) avec le boulon (10–24 x ¾ po) et les écrous (10-24) que vous avez retirés à l'opération 3 de Dépose de la batterie (300 A) et de son support.

5. Fixez la batterie à son support avec le boulon (5/16 x 1¾ po), la rondelle (5/16 po), le dispositif de retenue et le contre-écrou à embase (5/16 po), comme montré à la Figure 215.



   Figure 215

   1. Batterie (540 A)
   2. Dispositif de retenue de batterie
   3. Boulon (5/16 x 1¾ po)
   4. Contre-écrou à embase (5/16 po)
   5. Support de batterie
   6. Rondelle (5/16 po)

6. Serrez le boulon et l'écrou à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

1. À la position 11 heures de la tête de pompe, desserrez les 2 boulons (voir Figure 216) pour obtenir un jeu de 7 à 10 mm (¼ à ⅜ po) entre la tête des boulons et la pompe.

   Note: Il n'est pas nécessaire de retirer les boulons de la pompe de pulvérisation.



   Figure 216

   1. Boulons (tête de pompe)
   2. Tête de pompe (position 11 heures)
   3. Arrière de la machine

2. Placez le support d'alternateur entre les boulons que vous avez desserrés à l'opération 1 et la tête de pompe (Figure 217).



   Figure 217

   1. Support d'alternateur
   2. Boulons (tête de pompe)

3. Serrez les boulons à un couple de 61 à 75 N·m (45 à 55 pi-lb).

1. Desserrez l'écrou de l'axe de la poulie de tension (Figure 218).

   Note: Vérifiez que la courroie est détendue.



   Figure 218

   1. Boulon de tension de courroie (machine)
   2. Écrou (axe de poulie de tension)

2. Tournez le boulon de tension de courroie pour détendre complètement la courroie de la pompe de pulvérisation (Figure 218).

3. Retirez les 4 boulons (1/4 x 1 po) et les 4 rondelles frein (1/4 po) qui fixent la poulie à la pompe de pulvérisation (Figure 219).

   Important: Ne déposez pas la poulie.

   Note: Conservez la rondelle frein pour la pose à l'opération 5. Vous n'avez plus besoin des boulons.



   Figure 219

   1. Boulon (1/4 x 1 po)
   2. Rondelle frein (1/4 po)
   3. Poulie (pompe de pulvérisation)

4. Alignez les trous de la poulie d'alternateur (kit) et les trous de la poulie de la pompe de pulvérisation (Figure 220).



   Figure 220

   1. Poulie d'entraînement de 279 mm (11 po)
   2. Poulie (pompe de pulvérisation)
   3. Boulon (1/4 x 2¼ po)
   4. Rondelle frein (1/4 po)

5. Fixez la poulie d'alternateur à la poulie de pompe de pulvérisation et la pompe de pulvérisation avec les 4 boulons (1/4 x 2¼ po) et les 4 rondelles frein (1/4 po).

6. Serrez les boulons à un couple de 1017 à 1243 N·m (90 à 110 po-lb).

7. Tournez le boulon de tension pour augmenter la tension de la courroie jusqu'à obtention d'une flèche de 9,5 mm (⅜ po) quand vous exercez une force de 4,5 kg (10 lb) à mi-chemin entre les pignons de moteur et de pompe de pulvérisation.



   Figure 221

   1. Boulon de tension de courroie (machine)
   2. Écrou (axe de poulie de tension)

8. Serrez l'écrou de l'axe de la poulie de tension à un couple de 37 à 44 N·m (27 à 33 pi-lb).

1. Fixez l'alternateur (60 A) sur le bossage fileté du support d'alternateur (Figure 222) avec le boulon à embase (⅜ x 1½ po).



   Figure 222

   1. Bride filetée (8 mm) – alternateur (60 A)
   2. Bride fendue (support d'alternateur)
   3. Boulon à embase (8 x 25 mm)
   4. Boulon à embase (⅜ x 1½ po)
   5. Bride (trou de 10 mm [⅜ po]) – alternateur (60 A)
   6. Bossage fileté (⅜-16) – support d'alternateur

2. Fixez la bride filetée de l'alternateur à la bride fendue du support d'alternateur (Figure 222) avec le boulon à embase (8 x 25 mm).

3. Chaussez la courroie trapézoïdale sur la poulie d'entraînement (279 mm / 11 po) et la poulie de l'alternateur (Figure 223).



   Figure 223

   1. Poulie (alternateur – 60 A)
   2. Courroie trapézoïdale
   3. Poulie d'entraînement de 279 mm (11 po)

4. Tournez l'alternateur (Figure 224) pour augmenter la tension de la courroie jusqu'à obtention d'une flèche de 9,5 mm (⅜ po) quand vous exercez une force de 4,5 kg (10 lb) à mi-chemin entre la poulie d'alternateur et la poulie d'entraînement (279 mm) (11 po).



   Figure 224

   1. Boulon à embase (8 x 25 mm)
   2. Boulon à embase (⅜ x 1½ po)
   3. Flèche de courroie de 9,5 mm (⅜ po)

5. Serrez le boulon à embase (8 x 25 mm) à un couple de 23 à 29 N·m (17 à 21 pi-lb).

6. Serrez le boulon à embase (⅜ x 1½ po) à un couple de 37 à 45 N·m (27 à 33 pi-lb).

1. Branchez le connecteur à 2 douilles du fil rose de 57 cm (23½ po) du faisceau de pulvérisateur du kit (Figure 225) sur le connecteur à 2 broches de l'alternateur (50 A).



   Figure 225

   1. Connecteur à 2 broches – alternateur (50 A)
   2. Connecteur à 2 douilles – fil de détection rose de 57 cm (23½ po)

2. Acheminez le fil de détection rose à l'écart de la courroie d'alternateur et fixez le fil avec un attache-câble.

3. Retirez l'écrou de la borne (Figure 226) de l'alternateur (50 A).



   Figure 226

   1. Câble d'alternateur (rouge, calibre 6)
   2. Écrou
   3. Borne – alternateur (50 A)

4. Fixez l'extrémité du câble d'alternateur rouge (calibre 6) muni du capuchon isolant sur la borne de l'alternateur (50 A) avec l'écrou (Figure 226).

5. Acheminez l'autre extrémité du câble d'alternateur vers les bornes de la batterie, à l'écart de la poulie et de la courroie d'alternateur.

6. Serrez l'écrou à un couple de 47 à 57 N·m (34 à 42 pi-lb).

7. Enfilez le capuchon isolant sur la borne de l'alternateur (Figure 226).

1. Branchez le connecteur à 5 broches du relais au connecteur à 5 douilles (Figure 227) du faisceau de pulvérisateur du kit étiqueté ASC 10 ENABLE RELAY.



   Figure 227

   1. Trou (tube de support amortisseur)
   2. Relais
   3. Fixation enfichable
   4. Connecteur à 5 douilles (étiqueté ASC 10 ENABLE RELAY – faisceau de pulvérisateur du kit)

2. Alignez le trou dans la patte de montage du relais et le trou dans le tube de support amortisseur, puis fixez le relais au tube avec une fixation enfichable (Figure 227).

1. Préparez un multimètre pour effectuer un test de continuité.

2. Sur le porte-fusibles 3 de la machine, insérez la sonde du multimètre dans le contact 4 (colonne droite) de la douille de fusible 2, comme montré à la Figure 228.



   Figure 228

   1. Porte-fusibles 3 (machine)
   2. Fil de multimètre
   3. Douille de fusible 2 – contact 4 (colonne droite)
   4. Sonde de multimètre

3. À l'avant des porte-fusibles, utilisez l'autre sonde du multimètre pour identifier le connecteur à lame au bout du fil rouge (calibre 10) qui est relié à la douille de fusible 2 – contact 4.



   Figure 229

   1. Fil de multimètre
   2. Ruban adhésif
   3. Connecteur à lame (fil rouge, calibre 10)
   4. Sonde de multimètre

4. Avec un morceau de ruban adhésif, repérez le connecteur et le fil que vous avez identifié à l'opération 3 (Figure 229).

5. Branchez le connecteur à lame que vous avez repéré à l'opération 4 au connecteur à douille au bout du fil rose de 51 mm (2 po) du faisceau du kit de pulvérisateur du kit (Figure 230).



   Figure 230

   1. Connecteur à lame repéré (fil rouge, calibre 10)
   2. Connecteur à douille – fil rose de 51 mm (2 po)

6. Insérez le fusible (15 A) dans la douille 2 du porte-fusibles 3 jusqu'à ce qu'il soit complètement engagé (Figure 231).



   Figure 231

   1. Douille de fusible 2 (porte-fusibles 3)
   2. Fusible (15 A)

7. Insérez le fusible (50 A) dans le porte-fusibles en ligne du faisceau de pulvérisateur du kit jusqu'à ce qu'il soit complètement engagé (Figure 232).



   Figure 232

   1. Porte-fusibles en ligne
   2. Fusible (50 A)

1. Retirez les écrous hexagonaux et les rondelles des colliers de connexion rapide à poignée rouge et noire (Figure 233).



   Figure 233

   1. Borne négative de la batterie
   2. Écrou hexagonal (1/4 po – collier de connexion rapide)
   3. Rondelle (1/4 po – collier de connexion rapide)
   4. Tenon fileté
   5. Poignée de verrouillage rouge (collier de connexion rapide)
   6. Poignée de verrouillage noire (collier de connexion rapide)
   7. Borne positive de la batterie

2. Ouvrez la poignée de verrouillage du collier de connexion rapide à poignée noire (Figure 234).



   Figure 234

   1. Poignée (collier de connexion rapide)
   2. Écrou moleté

3. Assemblez le collier de connexion rapide sur la borne négative de la batterie, en dirigeant le tenon fileté du collier vers le centre de la batterie, comme montré à la Figure 233.

4. Fermez la poignée de verrouillage du collier de connexion rapide (Figure 234).

   Note: Si vous avez besoin de régler la force de serrage du collier de connexion rapide, ouvrez la poignée, tournez l'écrou moleté pour augmenter ou réduire la force de serrage, puis refermez la poignée du collier.

5. Répétez les opérations 2 à 4 pour le collier de connexion rapide à poignée rouge sur la borne positive de la batterie.

1. Fendez le capuchon isolant du câble positif de la batterie relié au démarreur, comme montré à la Figure 235.



   Figure 235

   1. Fendre (capuchon isolant – câble positif de batterie à démarreur)

2. Assemblez les cosses des fils et câbles suivants sur le tenon fileté de la borne positive de la batterie (Figure 236) dans l'ordre suivant :

   Important: Vérifiez que la cosse du câble de batterie (positif) qui est relié au démarreur est placée en haut de la pile de cosses sur le tenon fileté.

   1. Cosse en anneau – branche de faisceau d'alimentation du modem de 165 cm (65 po) (étiquetée

   2. Cosse de câble de batterie (positif) – à l'alternateur (50 A)

   3. Cosse en anneau – branche du faisceau de données de navigation et électrique de 258 cm (101½ po) (étiquetée )

   4. Cosse en anneau – branche du faisceau de la machine de 21,6 cm (8½ po) (étiquetée )

   5. Cosse en anneau – branche du faisceau de pulvérisateur du kit de 24 cm (9½ po) (non étiqueté)

   6. Cosse de câble de batterie (positif) – au démarreur



   Figure 236

   1. Rondelle (1/4 po) (collier de connexion rapide)
   2. Écrou hexagonal (1/4 po) (collier de connexion rapide)
   3. Cosse de câble de batterie (positif) – au démarreur
   4. Cosse en anneau – branche du faisceau de pulvérisateur du kit de 24 cm (9½ po) (non étiqueté)
   5. Cosse en anneau – branche du faisceau de la machine de 21,6 cm (8½ po) (étiquetée )
   6. Cosse en anneau – branche du faisceau de données de navigation et électrique de 258 cm (101½ po) (non étiquetée – gaine isolante rouge)
   7. Tenon fileté – collier de connexion rapide (borne positive de la batterie)
   8. Cosse de câble de batterie (positif) – à l'alternateur (50 A)
   9. Cosse en anneau – branche de faisceau d'alimentation du modem de 165 cm (65 po) (étiquetée )

3. Placez l'écrou hexagonal (1/4 po) et la rondelle (1/4 po) sur le tenon fileté et serrez l'écrou à un couple de 10,17 à 12,34 N·m (90 à 110 po-lb).

4. Placez le capuchon isolant du câble positif de la batterie qui est relié au démarreur sur le tenon fileté Figure 236.

5. Assemblez les cosses des fils et câbles suivants sur le tenon fileté de la borne négative de la batterie (Figure 237) dans l'ordre suivant :

   Important: Vérifiez que la cosse du câble de batterie (négatif) qui est relié au moteur et à la masse du châssis est placée en haut de la pile de cosses sur le tenon fileté.

   1. Cosse en anneau – branche du faisceau de données de navigation et électrique de 258 cm (101½ po) (non étiquetée – gaine isolante noire)

   2. Cosse en anneau – branche de faisceau d'alimentation du modem de 165 cm (65 po) (étiquetée )

   3. Cosse de câble de batterie (négatif) – au moteur et à la masse du châssis



   Figure 237

   1. Cosse de câble de batterie (négatif) – au moteur et à la masse du châssis
   2. Écrou hexagonal (1/4 po – collier de connexion rapide)
   3. Rondelle (1/4 po – collier de connexion rapide)
   4. Cosse en anneau – branche de faisceau d'alimentation du modem de 165 cm (65 po) (étiquetée )
   5. Tenon fileté – collier de connexion rapide (borne négative de la batterie)
   6. Cosse en anneau – branche du faisceau de données de navigation et électrique de 258 cm (101½ po) (non étiquetée – gaine isolante noire)

1. Rassemblez l'excédent du faisceau de données contre le tube de cadre supérieur droit (Figure 238).



   Figure 238

   1. Attache-câble
   2. Faisceau de données rassemblé
   3. Tube de support amortisseur
   4. Tube de cadre supérieur droit

2. Placez le faisceau de données sur le tube de support amortisseur, et fixez-le sur le tube avec un attache-câble (Figure 238).

3. Placez le faisceau de données rassemblé sur le tube de cadre supérieur droit, et fixez-le sur le tube avec un attache-câble (Figure 238).

4. Vérifiez qu'un espace existe entre les poulies et les courroies, et le faisceau de données, le faisceau de batterie, le faisceau du kit et les câbles de la batterie.

   Attachez le faisceau et les câbles avec des attache-câbles à l'écart des courroies et des poulies.

1. Alignez les trous dans le capot et les trous dans la planche de bord et le cadre de la machine (Figure 241).



   Figure 241

   1. Planche de bord
   2. Capot
   3. Fixation enfichable
   4. Support de planche de bord

2. Fixez le capot sur la planche de bord et le cadre avec 9 fixations enfichables (Figure 241).

3. Branchez les 2 connecteurs (à 2 douilles) du faisceau de la machine aux connecteurs à 2 broches des phares gauche et droit (Figure 242).



   Figure 242

   1. Phares
   2. Connecteur à 2 douilles (faisceau de la machine)
   3. Connecteur à 2 broches (phare)

1. Placez la doublure d'aile sur les tubes supérieur gauche et inférieur gauche du cadre (Figure 242).



   Figure 243

   1. Tube de cadre supérieur gauche
   2. Doublure d'aile
   3. Fixation enfichable
   4. Tube de cadre inférieur gauche
   5. Rondelle (9/16 x 1/2 po)

2. Fixez la doublure d'aile aux tubes du cadres avec les 6 fixations enfichables (Figure 243).

3. Alignez les trous de l'aile et les trous du cadre de la machine, comme montré à la Figure 243.



   Figure 244

   1. Rondelle (5/16 po)
   2. Boulon (5/16 x 1 po)
   3. Aile avant gauche

4. Fixez légèrement l'aile sur le cadre (Figure 244) à l'aide des 3 boulons (5/16 x 1 po) et des 3 rondelles (5/16 po) que vous avez retirés à l'opération 2 de Dépose de l'aile avant gauche.

5. Fixez l'aile au profilé de cadre avec les 2 fixations enfichables (Figure 245).



   Figure 245

   1. Fixation enfichable
   2. Aile avant gauche

6. Serrez le boulon (5/16 x 1 po) à un couple de 19,78 à 25,42 N·m (175 à 225 po-lb).

7. Répétez les opérations 1 à 6 pour la doublure d'aile et l'aile de l'autre côté de la machine.

1. Placez la doublure d'aile sur les tubes supérieur droit et inférieur droit du cadre (Figure 246).



   Figure 246

   1. Rondelle (9/16 x 1/2 po)
   2. Fixation enfichable
   3. Doublure d'aile

2. Fixez la doublure d'aile aux tubes du cadres (Figure 246) avec les 6 fixations enfichables et 5 rondelles (9/16 x 1/2 po).

3. Placez l'aile avant droite devant la machine, comme montré à la Figure 247, et alignez les trous dans l'aile sur les trous du cadre.



   Figure 247

   1. Clip écrou (support de traverse)
   2. Rondelle (5/16 po)
   3. Vis (5/16 x 1 po)
   4. Aile avant droite

4. Fixez l'aile avant droite sur le clip écrou du support de traverse (Figure 247) à l'aide de la vis (5/16 x 1 po) et la rondelle (5/16 po).

5. Fixez l'aile avant droite sur l'arceau de sécurité à l'aide de 2 fixations enfichables (Figure 248).



   Figure 248

   1. Fixation enfichable
   2. Aile avant droite

6. Alignez le trou dans l'aile avant droite sur le trou dans le plancher de la plate-forme (Figure 249), et fixez l'aile au plancher à l'aide d'une vis (5/16 x 1 po) et d'une rondelle (5/16 po).



   Figure 249

   1. Vis (5/16 x 1 po)
   2. Rondelle (5/16 po)
   3. Plancher de la plate-forme
   4. Aile avant droite

7. Alignez le trou dans le couvercle de console inférieur sur le trou dans le tube de support amortisseur, et le trou dans le couvercle d'extrémité de la console sur le trou dans le tube de traverse (Figure 250).



   Figure 250

   1. Vis (5/16 x 1 po)
   2. Rondelle (5/16 po)
   3. Couvercle de console (inférieur)
   4. Couvercle de console (extrémité)

8. Fixez les couvercles sur les tubes (Figure 250) à l'aide de 2 vis (5/16 x 1 po) et 2 rondelles (5/16 po).

1. Placez les verrous du panneau d'accès au moteur devant les bagues des supports du panneau sur l'arceau de sécurité (Figure 251).



   Figure 251

   1. Loquet
   2. Support de panneau
   3. Panneau d'accès au moteur

2. Montez le panneau sur les supports (Figure 251).

3. Abaissez les poignées de verrouillage pour fixer le panneau sur les supports (Figure 251).

1. Placez le siège et son plateau sur le châssis de la machine (Figure 252).



   Figure 252

   1. Plateau du siège
   2. Siège

2. Alignez les trous des pivots du plateau de siège et les trous du support de châssis (Figure 253).



   Figure 253

   1. Plateau du siège
   2. Siège
   3. Goupille fendue
   4. Pivot (plateau du siège)
   5. Support de châssis
   6. Axe de pivot

3. Fixez le plateau du siège aux supports du châssis avec les 2 axes de pivot (Figure 253).

4. Fixez les axes de pivot à la machine avec les 2 goupilles fendues (Figure 253).

5. Fixez la béquille au support du siège avec la rondelle et la goupille fendue (Figure 254).



   Figure 254

   1. Rondelle
   2. Support (siège)
   3. Goupille fendue
   4. Béquille

6. Branchez le connecteur à 2 douilles du faisceau de la machine au connecteur du contacteur du siège jusqu'à ce que le connecteur s'enclenche solidement (Figure 255).



   Figure 255

   1. Connecteur à 2 douilles (faisceau de la machine)
   2. Connecteur du contacteur de siège

7. Basculez le siège légèrement vers l'avant, sortez la béquille de l'encoche de verrouillage, puis rabattez le siège jusqu'à ce qu'il se verrouille solidement en place.

1. Serrez le frein de stationnement et mettez le moteur en marche.

   Note: Faites chauffer le moteur et le système hydraulique pendant 10 minutes.

2. Placez la commande générale des sections à la position ARRêT.

3. Réglez la commande de la pompe de pulvérisation en position marche et la commande d'agitation de la cuve en position ACTIVéE.

4. Réglez les interrupteurs des sections gauche, centrale et droite en position ACTIVéE.

5. Faites tourner le régime à haut régime

6. Sur la console de commande GeoLink, appuyez sur l'icône CONTRôLEUR DE DéBIT DE PULVéRISATION.

7. Dans la boîte de dialogue du contrôleur de débit de pulvérisation, appuyez sur l'icône MODE DE COMMANDE DE DéBIT jusqu'à ce que le mode manuel s'affiche (Figure 276).



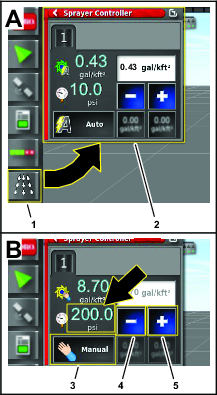

   Figure 276

   1. Icône MODE DE COMMANDE DE DéBIT (mode manuel)
   2. Icône de réduction (–)
   3. Icône d'augmentation (+)

8. Appuyez sur l'icône de réduction (-) ou d'augmentation (+) pour régler la pression du système de pulvérisation (Figure 276) à 6,9 bar (100 psi).

9. Sur la machine, réglez la commande d'agitation de la cuve à la position ARRêT.

10. Observez la pression du système de pulvérisation. Si la pression du système de pulvérisation est de 6,9 bar (100 psi), la vanne d'agitation est correctement réglée.

    Si la pression du système de pulvérisation a changé, réglez la vanne d'agitation; voir Réglage de la vanne de dérivation d'agitation.

1. Réglez la commande d'agitation de la cuve à la position ARRêT, passez derrière la machine et localisez la vanne de dérivation d'agitation.



   Figure 277

   1. Actionneur (vanne d'agitation)
   2. Vanne de dérivation d'agitation

2. Réglez la vanne de dérivation d'agitation (Figure 277) jusqu'à ce que la pression indiquée soit 6,9 bar (100 psi).

3. Réglez la commande d'agitation de la cuve à la position MARCHE et observez la pression du système de pulvérisation.

   Note: Si le manomètre indique une pression du système de pulvérisation supérieure ou inférieure à 6,9 bar (100 psi), répétez les opérations 1 et 2.

4. Réglez la commande d'agitation de la cuve à la position ARRêT et observez la pression du système de pulvérisation.

   Note: Si le manomètre indique une pression du système de pulvérisation supérieure ou inférieure à 6,9 bar (100 psi), répétez les opérations 1 et 2.

Important: Vous devez effacer la RAM non volatile chez le client.

1. Contactez le centre d'assistance technique Toro pour demander le mot de passe du niveau d'accès dépositaire.

2. Tournez la clé de contact à la position CONTACT.

3. Appuyez sur l'icône CONFIGURATION sur l'écran principal (Figure 280).



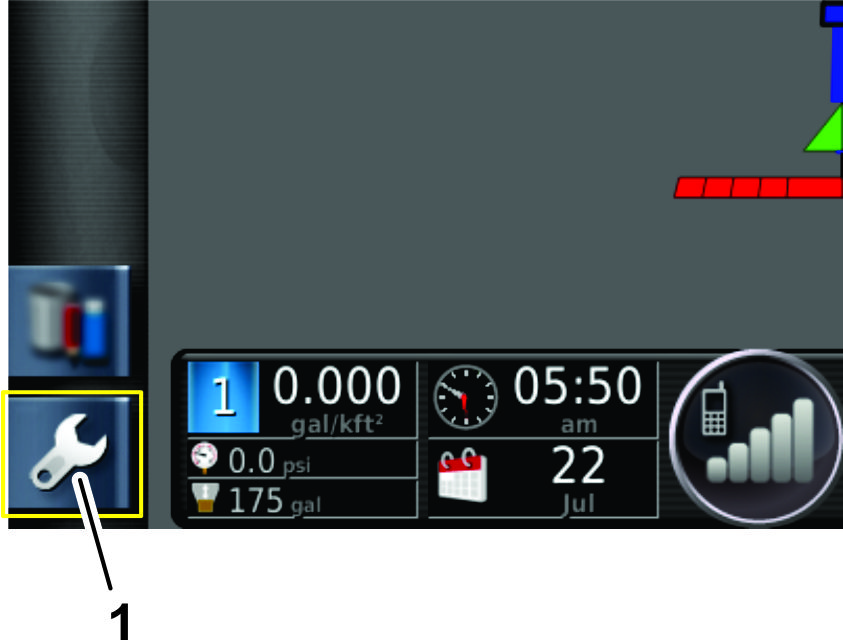

   Figure 280

   1. Icône CONFIGURATION

4. Dans l'écran de réglage, appuyez sur l'icône UTILISATEUR, puis sur l'icône NIVEAU D'ACCèS (Figure 281).



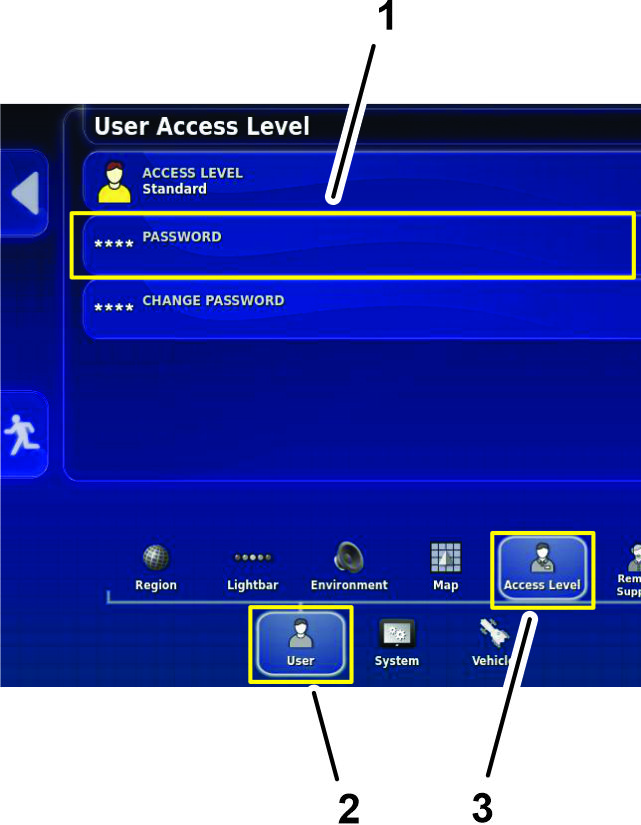

   Figure 281

   1. Icône MOT DE PASSE
   2. Icône UTILISATEUR
   3. Icône NIVEAU D'ACCèS

5. Appuyez sur l'icône MOT DE PASSE (Figure 281).

6. Avec le clavier virtuel, saisissez le mot de passe que vous avez reçu à l'étape 1, et appuyez sur l'icône de confirmation (Figure 282).



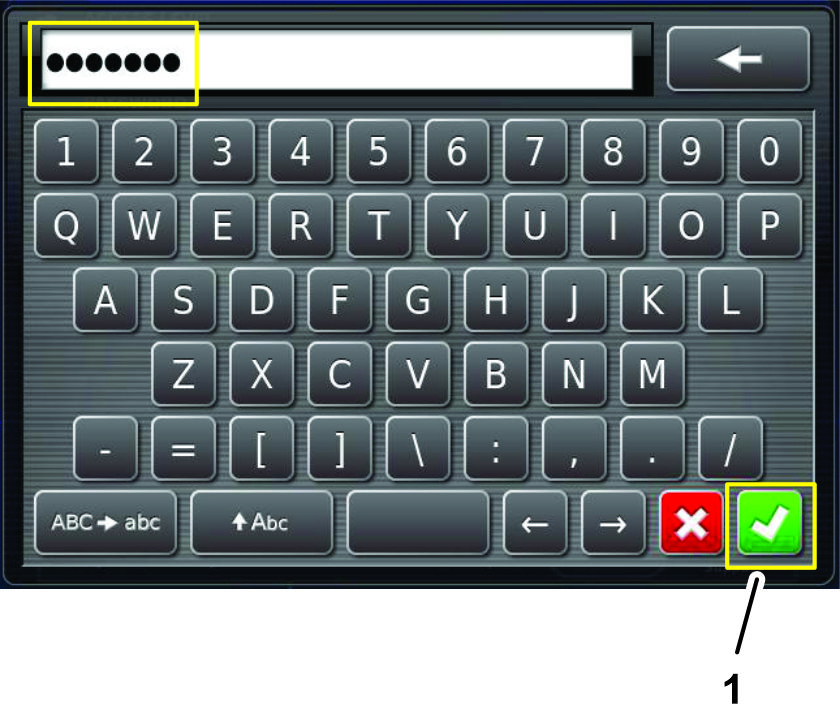

   Figure 282

   1. Icône de confirmation

   Note: L'écran de niveau d'accès utilisateur affiche l'icône DéPOSITAIRE (Figure 283).



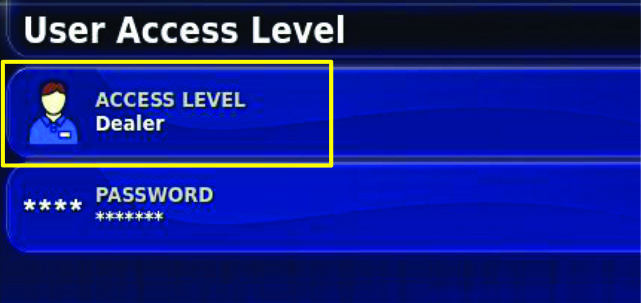

   Figure 283

1. Dans l'écran de configuration, appuyez sur l'icône SYSTèME, puis sur l'icône GPS et enfin sur l'icône CONFIGURATION AVANCéE (Figure 284).



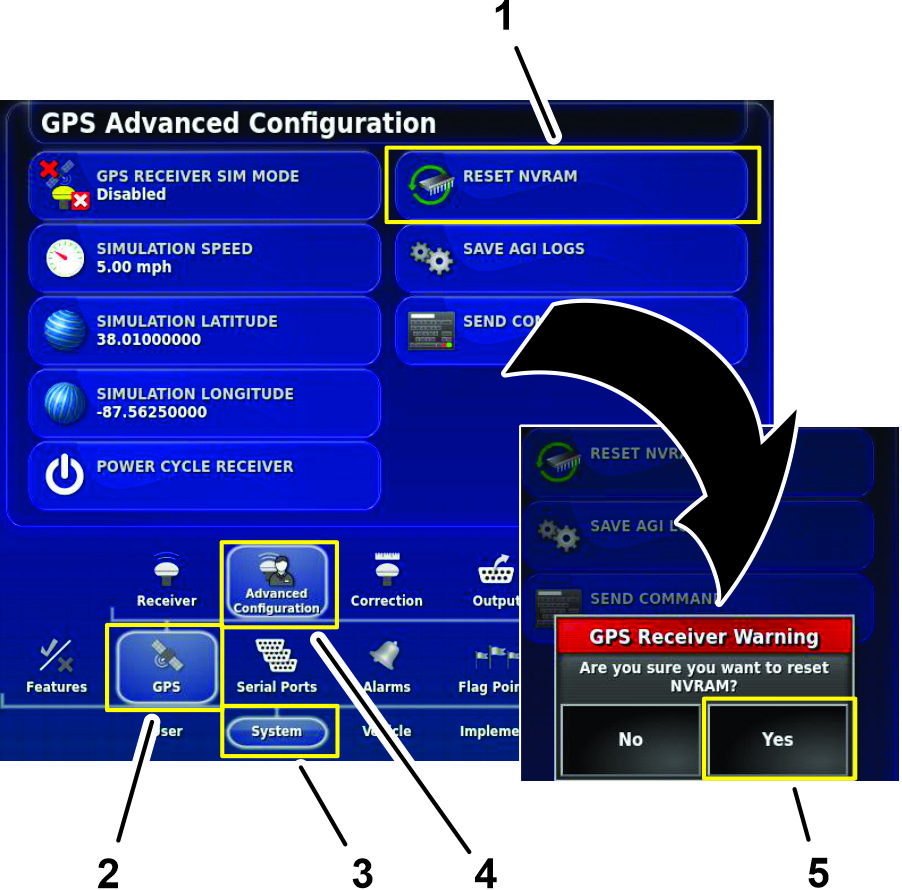

   Figure 284

   1. Icône RéINITIALISER RAM NV
   2. Icône GPS
   3. Icône SYSTèME
   4. Icône CONFIGURATION AVANCéE
   5. Icône OUI

2. Dans la fenêtre de configuration avancée du GPS, appuyez sur l'icône RéINITIALISER RAM NV (Figure 284).

3. Dans la boîte de dialogue Avertissement récepteur GPS, appuyez sur l'icône OUI (Figure 284).

   Note: L'avertissement de déconnexion du récepteur (Figure 285) s'affiche brièvement.



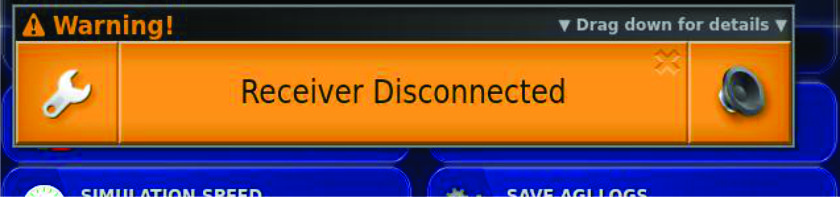

   Figure 285

4. Patientez 2 minutes pendant que le récepteur satellite et le modem démarrent.

5. Appuyez sur l'icône QUITTER CONFIGURATION



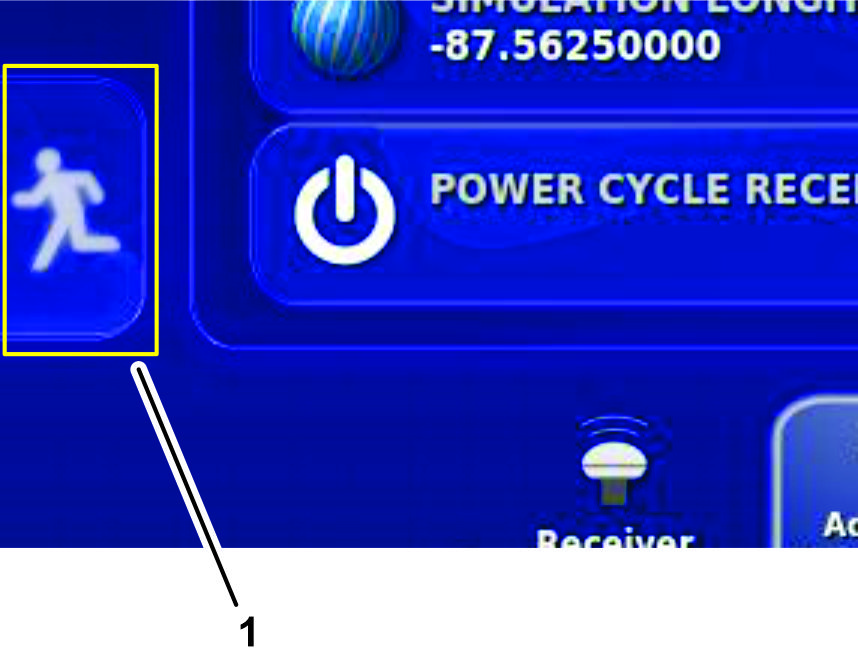

   Figure 286

   1. Icône QUITTER CONFIGURATION

6. Tournez la clé de contact en position ARRêT.
