Kit de acabado – Sistema de fumigación de precisión GeoLink®

1. Limpie el fumigador; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

   Important: Vacíe completamente el depósito de fumigación antes de instalar el Kit de acabado del Sistema de fumigación GeoLink.

2. Si la máquina tiene el Kit de enjuague del depósito opcional, haga lo siguiente:

   1. Bombee el agua del depósito de enjuague al depósito de fumigación; consulte Uso del kit de enjuague en las Instrucciones de instalación del Kit de enjuague del depósito.

   2. Vacíe el agua del depósito de fumigación; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

3. Extienda las secciones de fumigación izquierda y derecha a la posición horizontal.

4. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento, apague el motor y retire la llave; consulte el Manual del operador.

   Important: Aparque la máquina en una superficie nivelada antes de instalar el kit GeoLink.

1. Desenganche el asiento empujando hacia atrás la palanca de enganche del asiento (Figura 3).



   Figura 3

   1. Asiento
   2. Varilla de sujeción
   3. Palanca de enganche del asiento

2. Gire el asiento y la chapa del asiento hacia delante, hasta que el extremo de la varilla de sujeción esté en la parte inferior de la ranura del soporte (Figura 3).

3. Deje que el motor se enfríe por completo.

4. Retire el perno y la tuerca que fijan el terminal del cable negativo de la batería al borne negativo de la batería.

   Advertencia

   Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

   • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

   • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

   Advertencia

   Los bornes de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

   • Al retirar o colocar la batería, no deje que los bornes toquen ninguna parte metálica de la máquina.

   • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas de la máquina.

5. Deslice hacia atrás el capuchón aislante y retire el perno y la tuerca que fijan el terminal del cable positivo de la batería al borne positivo de la batería. (Figura 4).

   Note: Asegúrese de que los terminales de los cables de la batería no tocan los bornes de la batería.



   Figura 4

   1. Tuerca
   2. Borne de la batería
   3. Terminal (cable positivo de la batería)
   4. Perno

1. Desconecte el conector hembra de 2 vías del arnés de cables de la máquina que está conectado al conector del interruptor del asiento (Figura 5).



   Figura 5

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

2. Retire la chaveta que sujeta la varilla de sujeción al soporte en la parte inferior de la chapa del asiento (Figura 6).



   Figura 6

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

3. Retire las 2 chavetas que fijan el soporte de pivote de la chapa del asiento a los soportes del chasis (Figura 7).



   Figura 7

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

4. Retire los 2 pasadores de giro que sujetan el asiento y la chapa del asiento al chasis (Figura 7).

5. Levante el asiento y la chapa del asiento y retírelos de la máquina (Figura 8).



   Figura 8

   1. Chapa del asiento
   2. Asiento

1. Gire hacia arriba las palancas de los cierres del panel de acceso del motor (Figura 9).



   Figura 9

   1. Cierre
   2. Soporte del panel
   3. Panel de acceso del motor

2. Levante el panel de acceso del motor y retírelo de la máquina (Figura 9).

1. Retire las 2 grapas que sujetan el guardabarros delantero izquierdo al perfil inferior del ROPS (Figura 10).

   Note: Deseche las grapas que retiró.



   Figura 10

   1. Grapa
   2. Guardabarros delantero izquierdo

2. Retire los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que sujetan el guardabarros al bastidor de la máquina (Figura 11).



   Figura 11

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

3. Retire el guardabarros de la máquina.

   Note: Deseche las grapas que retiró; guarde el guardabarros, los pernos y las arandelas para su instalación en Instalación del guardabarros delantero izquierdo.

4. Retire las 6 grapas y 5 arandelas (9/16" x ½") que sujetan el panel interior del guardabarros al bastidor de la máquina (Figura 12).



   Figura 12

   1. Panel interior del guardabarros
   2. Grapa
   3. Arandela (9/16" x ½")

5. Retire el panel interior del guardabarros de la máquina (Figura 13).

   Note: Deseche las grapas que retiró.



   Figura 13

6. Repita los pasos 1 a 5 con el guardabarros y el panel interior del guardabarros del otro lado de la máquina.

Note: Si se dañan las grapas al retirarlas, sustitúyalas con la Pieza Toro Nº 117-2382.

1. Retire los 2 tornillos (5/16" x 1") y las 2 arandelas (5/16") que sujetan la tapa inferior de la consola y la tapa del extremo de la consola a la máquina, y retire las tapas (Figura 14).



   Figura 14

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Tapa de la consola (inferior)
   4. Tapa de la consola (extremo)

2. Retire el tornillo (5/16" x 1") y la arandela (5/16") que sujetan el guardabarros delantero derecho al suelo de la plataforma (Figura 15).



   Figura 15

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Suelo de la plataforma
   4. Guardabarros delantero derecho

3. Retire con cuidado las 2 grapas que sujetan el guardabarros delantero derecho al perfil de montaje de la barra antivuelco (Figura 16).



   Figura 16

   1. Grapa
   2. Guardabarros delantero derecho

4. Retire el tornillo (5/16" x 1") y la arandela (5/16") que sujetan el guardabarros delantero derecho al soporte del travesaño (Figura 17).



   Figura 17

   1. Tuerca rápida (soporte del travesaño)
   2. Arandela (5/16")
   3. Tornillo (5/16" x 1")
   4. Guardabarros delantero derecho

5. Retire el guardabarros delantero derecho de la máquina.

6. Retire las 6 grapas y las 5 arandelas (9/16" x ½") que sujetan el panel interior del guardabarros a los tubos superior derecho e inferior derecho del bastidor (Figura 18).



   Figura 18

   1. Arandela (9/16" x ½")
   2. Grapa
   3. Panel interior del guardabarros

7. Retire el panel interior del guardabarros de la máquina (Figura 18).

   Note: Guarde el guardabarros delantero derecho, el panel interior del guardabarros, los tornillos, las arandelas y las grapas intactas para su instalación en Instalación del guardabarros delantero derecho.Sustituya las grapas dañadas con la Pieza Toro Nº 117-2382.

1. Desconecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina de los conectores de 2 pines de los faros derecho e izquierdo (Figura 19).



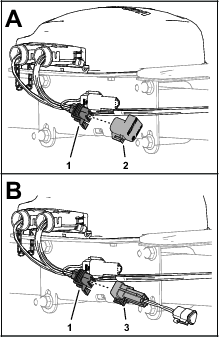

   Figura 19

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

2. Retire las 9 grapas que sujetan el capó al salpicadero y al bastidor de la máquina (Figura 20).

   Note: Guarde las grapas para su instalación en Instalación del capó.



   Figura 20

   1. Capó
   2. Grapa

3. Retire el capó de la máquina (Figura 20).

   Note: Deseche las grapas que retiró.

1. En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la sección de fumigación derecha (Figura 21).



   Figura 21

   1. Tubo azul
   2. Acoplamiento de aire (sección de fumigación izquierda)
   3. Acoplamiento de líquido (sección de fumigación izquierda)
   4. Tubos de espuma (sección de fumigación izquierda)
   5. Tubos de espuma (sección de fumigación derecha)
   6. Brida
   7. Conector eléctrico
   8. Acoplamiento de líquido (sección de fumigación derecha)
   9. Tubo transparente
   10. Acoplamiento de aire (sección de fumigación derecha)

2. Presione hacia dentro el anillo de bloqueo (Figura 22).



   Figura 22

   1. Presione hacia dentro el anillo de bloqueo
   2. Tire del tubo

3. Desconecte el tubo del acoplamiento (Figura 22).

4. Repita los pasos 2 y 3 con los otros 3 tubos de las secciones de fumigación.

1. En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la sección de fumigación derecha (Figura 23).



   Figura 23

   1. Acoplamiento de compresión de aire (sección de fumigación derecha)
   2. Acoplamiento de compresión de líquido (sección de fumigación derecha)
   3. Acoplamiento de compresión de líquido (sección de fumigación izquierda)
   4. Acoplamiento de compresión de aire (sección de fumigación izquierda)
   5. Tuerca de compresión — aire (sección de fumigación derecha, tubo azul)
   6. Brida
   7. Tuerca de compresión — agua (sección de fumigación derecha, tubo transparente)
   8. Tuerca de compresión (sección de fumigación izquierda, tubo azul)
   9. Tuerca de compresión (sección de fumigación izquierda, tubo transparente)

2. Afloje las tuercas del compresión de los 2 tubos azules y los 2 tubos transparentes de las boquillas de espuma en las secciones de fumigación izquierda y derecha (Figura 23).

3. Retire los 4 tubos de los acoplamientos de compresión de las secciones de fumigación (Figura 23).

1. En la sección de fumigación exterior, utilice un trozo de cinta para marcar los tubos de líquido y aire izquierdos de la sección de fumigación izquierda y los tubos de líquido y aire derechos de la sección de fumigación derecha.

2. Mueva los tubos de las boquillas de espuma de las secciones de fumigación izquierda y derecha hacia atrás, a través de la abrazadera en R situada cerca del punto de giro de la sección de fumigación (Figura 24).



   Figura 24

   1. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   3. Abrazadera en R

3. Si su máquina tiene instalado el Kit de extensión de brazo central, sujete provisionalmente el extremo libre de los tubos de líquido y aire a las secciones de fumigación exteriores e ignore los procedimientos de Preparación de los conjuntos de tubos nuevos para las boquillas del marcador de espuma y Instalación del conjunto de tubos nuevo.

1. Retire las bridas que sujetan los tubos de líquido y aire del kit de marcador de espuma a la sección de fumigación exterior (Figura 25).



   Figura 25

   1. Tubos de líquido y aire (sección de fumigación derecha ilustrada)
   2. Bridas

2. En el marcador de espuma , afloje la tuerca de compresión que sujeta el tubo azul (agua) al acoplamiento de compresión azul de la boquilla del marcador de espuma (Figura 26).



   Figura 26

   1. Sección de fumigación exterior
   2. Acoplamiento de compresión (azul)
   3. Boquilla del marcador de espuma
   4. Tuerca de compresión (azul—tubo de agua azul)
   5. Tuerca de compresión (blanco—tubo de aire transparente)
   6. Acoplamiento de compresión (blanco)

3. Afloje la tuerca de compresión que sujeta el tubo transparente (aire) al acoplamiento de compresión blanco de la boquilla del marcador de espuma (Figura 26).

4. Retire los tubos de líquido y aire de la máquina.

5. Retire las tuercas de compresión de los extremos de los tubos (Figura 26).

   Note: Guarde las tuercas de compresión para su instalación en el paso 1 de Instalación del conjunto de tubos nuevo.

6. Alinee los tubos de líquido y aire antiguos (Figura 27) con el conjunto de tubos nuevo (Pieza Toro Nº 114–9553).



   Figura 27

   1. Tubos de líquido y aire antiguos
   2. 26 cm (10")
   3. Conjunto de tubos nuevo (Pieza Toro Nº 114–9553)
   4. Cinta y marca
   5. 77 mm – 102 mm (3" – 4")

7. Utilice un trozo de cinta para marcar la longitud de los tubos de líquido y aire antiguos en el conjunto de tubos nuevo.

8. En el conjunto de tubos nuevo, añada 26 cm (10") a partir de la marca que hizo en el paso 7, marque el conjunto de tubos y corte y los tubos en la segunda marca (la más larga) (Figura 27).

9. Si los tubos de líquido y aire antiguos están marcados con una brida, marque el conjunto de tubos nuevo con una brida; de lo contrario, vaya al paso 10.

   Note: Ya no necesitará los tubos de líquido y aire antiguos.

10. Retire de 77 mm – 102 mm (3" – 4") de la funda en cada extremo del conjunto de tubos (Figura 27).

11. Repita los pasos 1 a 10 con los tubos de líquido y aire en el otro lado de la máquina.

1. Coloque la tuerca de compresión azul sobre los extremos del tubo azul, y coloque la tuerca de compresión blanca sobre el tubo transparente (Figura 28).



   Figura 28

   1. Sección de fumigación exterior
   2. Acoplamiento de compresión (azul)
   3. Boquilla del marcador de espuma
   4. Tuerca de compresión (azul—tubo de agua azul)
   5. Tuerca de compresión (blanco—tubo de aire transparente)
   6. Acoplamiento de compresión (blanco)

2. Alinee el extremo del tubo transparente con tuerca de compresión blanca al acoplamiento blanco de la boquilla del marcador de espuma, y apriete la tuerca de compresión a mano (Figura 28).

3. Alinee el extremo del tubo azul con tuerca de compresión azul con el acoplamiento azul de la boquilla del marcador de espuma, y apriete la tuerca de compresión a mano (Figura 28).

4. Enrute el conjunto de tubos por el lado trasero del tubo de sujeción superior de la sección de fumigación exterior, como se muestra en la Figura 29.

   Important: Si el conjunto de tubos se instala en el lado incorrecto del tubo de sujeción superior, los tubos quedarán atrapados entre el soporte y la sección de fumigación exterior cuando los brazos están en la posición de transporte.



   Figura 29

   1. Conjunto de tubo (sección de fumigación derecha ilustrada)
   2. Bridas

5. Sujete el conjunto de tubos al orificio del soporte de la boquilla con una brida, como se muestra en la Figura 30.



   Figura 30

   1. Conjunto del tubo
   2. Soporte de la boquilla
   3. Brida

6. Sujete el conjunto de tubos a la sección de fumigación exterior con bridas, como se muestra en la Figura 29.

7. Sujete provisionalmente el extremo libre del conjunto de tubos a la sección de fumigación exterior.

8. Repita los pasos 1 a 6 con el conjunto de tubos del otro lado de la máquina.

Note: Si la máquina está equipada con un kit opcional de pistola de fumigación, consulte Desconexión del tubo del sensor de presión y la manguera de suministro.

1. Presione el anillo del acoplamiento del tubo en el tapón extremo de la válvula de sección del brazo derecha (Figura 34).



   Figura 34

   1. Acoplamiento del tubo (tapón extremo de la válvula de sección del brazo derecho)
   2. Tubo del sensor de presión

2. Tire del tubo del sensor de presión del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figura 34).

1. Presione el anillo del acoplamiento del tubo en el codo de 90° de la válvula de sección de brazo derecha (Figura 35).



   Figura 35

   1. Codo de 90° (válvula de sección del brazo derecho)
   2. Acoplamiento del tubo
   3. Tubo del sensor de presión (indicador de presión del panel de instrumentos)

2. Tire del tubo del sensor de presión del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figura 35).

   Note: No retire el codo de 90° de la válvula de cierre para la manguera de suministro del carrete de manguera de la brida de la válvula de sección de brazo derecha.

1. En la sección de fumigación exterior, retire la abrazadera que sujeta la manguera de la sección de fumigación al acoplamiento en T dentado (Figura 38).



   Figura 38

   1. Manguera de la sección de fumigación (sección de fumigación exterior)
   2. Sección de fumigación exterior
   3. Conector en T dentado
   4. Abrazadera
   5. Abrazadera en R

2. Retire la manguera del conector en T (Figura 38).

3. Retire el extremo libre de la manguera de la abrazadera en R (Figura 38).

4. Repita los pasos 1 a 3 con la manguera de suministro de la otra sección de fumigación exterior.

5. Debajo de la sección de fumigación central, retire la abrazadera que sujeta la manguera de suministro de la sección de fumigación central al acoplamiento en T dentado (Figura 39).



   Figura 39

   1. Parte delantera de la máquina
   2. Sección de fumigación central
   3. Manguera de suministro (sección de fumigación central)
   4. Abrazadera
   5. Conector en T dentado

6. Retire las horquillas de retención que sujetan los acoplamientos rápidos de las mangueras de suministro izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección (Figura 40).

   Note: Guarde las horquillas de retención para su instalación en Conexión de las mangueras a las válvulas de boquilla 7 a 10.



   Figura 40

   1. Acoplamiento rápido (válvula de sección de fumigación)
   2. Horquilla de retención
   3. Acoplamiento rápido (hembra— manguera de suministro)

7. Retire las mangueras de suministro de las secciones izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección de fumigación, y retire las mangueras de la máquina (Figura 40).

   Note: Ya no necesitará las mangueras de suministro de las secciones izquierda, central y derecha.

1. Retire las mangueras de los orificios de extensión de los cilindros de elevación derecho e izquierdo (Figura 42).



   Figura 41

   1. Manguera (posición de extensión)
   2. Orificio C3 (distribuidor de los cilindros de elevación)
   3. Orificio C4 (distribuidor de los cilindros de elevación)
   4. Orificio de retracción (cilindro de elevación)
   5. Manguera (posición de retracción)
   6. Orificio de extensión (cilindro de elevación)


   Figura 42

   Máquina con el kit opcional de nivelación del Ultra Sonic Boom

   1. Manguera (posición de extensión)
   2. Orificio C3 (distribuidor de los cilindros de elevación)
   3. Orificio C4 (distribuidor de los cilindros de elevación)
   4. Orificio de retracción (cilindro de elevación)
   5. Manguera (posición de retracción)
   6. Orificio de extensión (cilindro de elevación)

2. Retire las mangueras de los orificios C2 y C4 del distribuidor de los cilindros de elevación (Figura 42).

3. Retire las mangueras de los orificios de retracción de los cilindros de elevación derecho e izquierdo (Figura 42).

4. Retire las mangueras de los orificios C1 y C3 del distribuidor de los cilindros de elevación (Figura 42).

   Note: Ya no necesitará las mangueras.

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarán esas fijaciones para instalar la extensión del brazo central.

1. Utilice un equipo de izado de la capacidad especificada para sujetar la sección de fumigación exterior.

2. Retire el pasador y la chaveta que sujetan el extremo de la varilla del cilindro de elevación al soporte de giro (Figura 43).

   Note: Guarde el pasador y la chaveta para su instalación en Montaje de los cilindros de elevación.



   Figura 43

   1. Chaveta
   2. Acoplamiento de la varilla (cilindro de elevación)
   3. Pasador
   4. Soporte de giro

3. Retire la contratuerca con arandela prensada (5/16") y el perno con arandela prensada (5/16" x ¾") que sujeta el pasador de giro al soporte de los cilindros (Figura 44).



   Figura 44

   1. Contratuerca con arandela prensada (5/16")
   2. Pasador de giro
   3. Perno con arandela prensada (5/16" x ¾")
   4. Cilindro de elevación
   5. Soporte de los cilindros

4. Retire el pasador de giro y el cilindro de elevación de la máquina (Figura 44).

5. Realice los pasos descritos en Retirada de las secciones de fumigación exteriores.

Capacidad del equipo de izado: 46 kg (100 lb)

Note: Si la máquina está equipada con el Kit opcional de brazos cubiertos, deje las cubiertas instaladas en las secciones de fumigación exteriores.

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarán esas fijaciones para instalar la extensión del brazo central.

1. Retire el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que sujetan el pasador de giro al soporte de giro (Figura 45).



   Figura 45

   1. Acoplamiento de giro (sección de fumigación exterior)
   2. Casquillo con brida de nylon
   3. Perno con arandela prensada (5/16" x 1")
   4. Pasador de giro
   5. Soporte de giro (sección de fumigación central)
   6. Contratuerca con arandela prensada (5/16")

2. Retire el pasador de giro del soporte de giro de la sección de fumigación central y del acoplamiento de giro de la sección de fumigación exterior (Figura 45).

   Note: Guarde el perno con arandela prensada, la tuerca con arandela prensada y el pasador de giro para su instalación en Montaje de las secciones de fumigación exteriores en la máquina.

3. Separe la sección de fumigación exterior de la sección de fumigación central y retire la sección exterior de la máquina (Figura 45).

4. Retire los 2 casquillos con brida de nylon del acoplamiento de giro de la sección de fumigación exterior (Figura 45).

   Note: Deseche los casquillos.

5. Repita los pasos 1 a 3 de Retirada de los cilindros de elevación con la sección de fumigación exterior en el otro lado de la máquina.

6. Repita los pasos 1 a 4 de esta sección con la sección de fumigación exterior del otro lado de la máquina.

1. Retire el distribuidor de elevación del soporte de los cilindros como se indica a continuación:

   • Máquinas sin kit opcional de nivelación del brazo Ultra Sonic: retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevación al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figura 46).



     Figura 46

     1. Soporte (distribuidor de elevación)
     2. Contratuerca con arandela prensada (5/16")
     3. Soporte de los cilindros
     4. Perno con arandela prensada (5/16" x 1")

   • Máquinas con el kit opcional de nivelación del Ultra Sonic Boom: Retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevación y el soporte del controlador TEC al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figura 47).



     Figura 47

     Máquina con el kit opcional de nivelación del Ultra Sonic Boom

     1. Soporte (distribuidor de elevación)
     2. Soporte del controlador TEC
     3. Perno con arandela prensada (5/16" x 1")
     4. Soporte de los cilindros
     5. Contratuerca con arandela prensada (5/16")

2. Sujete el distribuidor de elevación al soporte de las válvulas de fumigación con un trozo de cuerda.

   Note: Guarde el soporte y el distribuidor de elevación, los pernos y las tuercas para su instalación en Montaje del distribuidor de los cilindros de elevación en el soporte de los cilindros.

Capacidad del equipo de izado: 41 kg (90 lb)

1. Si la máquina está equipada con el Kit opcional de brazos cubiertos, retire la cubierta de las secciones de fumigación centrales.

2. Sujete la sección de fumigación central con un equipo de izado de la capacidad especificada (Figura 48).



   Figura 48

3. Retire los 4 pernos con arandela prensada (⅜" x 1¼") y las 4 contratuercas con arandela prensada (⅜") que sujetan la sección de fumigación central a los soportes (Figura 49).

   Note: Nota: Guarde los pernos y las contratuercas para la instalación en Instalación de la sección de fumigación central modificada.



   Figura 49

   1. Soportes
   2. Sección de fumigación central
   3. Perno con arandela prensada (3/8" x 1¼")
   4. Contratuerca con arandela prensada (⅜")

4. Eleve la sección de fumigación central (Figura 49), y retírela de la máquina.

1. En la sección de fumigación central, retire la contratuerca con arandela prensada que sujeta la boquilla de fumigación al soporte de la boquilla (Figura 50 y Figura 51).

   Note: Guarde la contratuerca para su instalación en el paso 6 de Instalación de las boquillas de fumigación y las mangueras en la sección de fumigación central.



   Figura 50

   1. Contratuerca con arandela prensada (5/16")
   2. Conector de manguera de dentado simple (¾")
   3. Boquilla de fumigación
   4. Manguera (D.I. ¾")
   5. Conector de manguera de dentado doble (¾")
   6. Abrazadera


   Figura 51

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Perno de cabeza hexagonal (5/16" x ¾" – boquilla de fumigación)

2. Retire el tornillo de acero inoxidable (Nº 12 x 1¼") que sujeta la mitad superior de la abrazadera y el conector de manguera de dentado simple o doble (¾") al cuerpo de la boquilla de fumigación, y separe el conector de manguera dentado y la manguera de la boquilla (Figura 52).

   Note: El perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable) se separará de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 52

   1. Mitad superior de la abrazadera
   2. Tubo de trasvase
   3. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   4. Conector de manguera de dentado doble (¾")
   5. Soporte (cuerpo de la boquilla de fumigación)
   6. Tornillo de acero inoxidable (Nº 12 x 1¼")
   7. Conector de manguera de dentado simple (¾")

3. Retire la boquilla de la sección de fumigación central (Figura 50 y Figura 51).

4. Repita los pasos 1 a 2 con las otras 2 boquillas de fumigación.

   Note: Guarde las boquillas de fumigación, los tornillos de acero inoxidable y los pernos de cabeza hexagonal para su instalación en el paso 6 y 7 de Montaje de las boquillas de fumigación y las mangueras de la sección de fumigación central.

5. Retire las mangueras (¾" D.I.), los conectores dentados, las abrazaderas y el acoplamiento en T dentado de la sección de fumigación central (Figura 50).

   Note: Ya no necesitará la manguera, los conectores, las abrazaderas y el acoplamiento en T.

1. Retire los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas (⅜") que sujetan las pestañas verticales de los tramos de celosía izquierdo y derecho (Figura 53).



   Figura 53

   1. Tramo de celosía izquierdo
   2. Perno con arandela prensada (⅜" x 1")
   3. Tramo de celosía derecho
   4. Contratuercas (⅜")

2. Retire los 2 pernos con arandela prensada (½" x 1¼") y las 2 contratuercas (½") que sujetan el soporte de los cilindros estrecho, los tramos de celosía izquierdo y derecho y la pletina de unión estrecha (Figura 54).



   Figura 54

   1. Perno de cuello cuadrado (½" x 1¼")
   2. Soporte de los cilindros (estrecho)
   3. Tramo de celosía izquierdo
   4. Contratuercas (½")
   5. Pletina de unión (estrecha)
   6. Tramo de celosía derecho

   Note: Guarde los pernos con arandela prensada, los pernos de cuello cuadrado y las contratuercas para su instalación en los pasos 2 y 7 de Instalación de la extensión del brazo central. Ya no necesitará el soporte de los cilindros estrecho y la pletina de unión estrecha.

3. Separe los tramo de celosía izquierdo y derecho.

1. Alinee los orificios de las pestañas verticales de la extensión del brazo central con los orificios del tramo de celosía (Figura 55).



   Figura 55

   1. Contratuerca con arandela prensada (⅜")
   2. Pestaña vertical (tramo de celosía)
   3. Pestaña vertical (extensión del brazo central)
   4. Perno con arandela prensada (⅜" x 1")

2. Sujete provisionalmente la extensión del brazo central al tramo de celosía (Figura 55) con los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜") que retiró en el paso 1 de Separación de los tramos de celosía de la sección de fumigación central.

3. Alinee los orificios de las pestañas verticales de la extensión del brazo central con los orificios del otro tramo de celosía (Figura 55).

4. Ensamble provisionalmente la extensión del brazo central al otro tramo de celosía (Figura 55) con los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜") del kit de acabado del sistema de fumigación GeoLink (Figura 55).

5. Alinee los orificios del soporte de los cilindros con los orificios situados en la línea central del tramo de celosía y de la extensión del brazo central. (Figura 56)



   Figura 56

   1. Tramo de celosía izquierdo
   2. Extensión del brazo central
   3. Soporte de los cilindros (ancho)
   4. Tramo de celosía derecho
   5. Perno de cuello cuadrado (½" x 1¼")
   6. Pletina de unión (ancha)
   7. Contratuerca con arandela prensada (½")

6. Inserte la pletina de unión en el tramo de celosía y alinee el orificio de la pletina con los orificios situados en la línea central de los tramos de celosía y de la extensión del brazo (Figura 56).

7. Ensamble el soporte de los cilindros, los tramos de celosía, la extensión del brazo central y la pletina de unión con los 2 pernos de cuello cuadrado (½" x 1¼") y las 2 contratuercas con arandela prensada (½") que retiró en el paso 2 de Separación de los tramos de celosía de la sección de fumigación central, y los 4 pernos de cuello cuadrado (½" x 1¼") y 4 contratuercas con arandela prensada (½") del kit de acabado del sistema de fumigación GeoLink (Figura 56).

8. Apriete los pernos con arandela prensada y las contratuercas con arandela prensada de ⅜" a 37 – 45 N∙m (27 – 33 pies-libra).

9. Apriete las contratuercas con arandela prensada de ½" a 91 – 113 N∙m (67 – 83 pies-libra).

1. Utilizando un equipo de izado, eleve la nueva sección de fumigación central a una altura de trabajo cómoda.

2. Trabajando con la boquilla de fumigación 2 que viene con el kit de acabado del sistema de fumigación GeoLink, retire el tornillo de acero inoxidable que fija la mitad superior de la abrazadera a la base (Figura 57).



   Figura 57

   1. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   2. Tubo de trasvase
   3. Mitad superior de la abrazadera
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (Nº 12 x 1¼")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de fumigación

3. Localice el orificio en el lateral del conector de manguera de dentado simple, al final de la manguera de 25 cm (10") (válvula de fumigación 5 o 6) de la sección de fumigación central (Figura 57 y Figura 58).



   Figura 58

   1. Manguera – 13 mm x 250 mm (½" x 10") (válvula de fumigación 5 o 6)
   2. Boquilla de fumigación
   3. Conector dentado simple – 13 mm (½")
   4. Manguera y acoplamiento dentado – 13 mm x 810 mm (½" x 32") (válvula de fumigación 5 o 6)

4. Alinee el tubo de trasvase de la base de una boquilla de fumigación (Figura 57) con el orificio situado en el lado del conector dentado simple (½").

5. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 57) con el tornillo de acero inoxidable (Nº 12 x 1¼"); apriete el tornillo de acero inoxidable a 14 – 18 N∙m (20 – 25 pulgadas-libra).

   Important: No apriete el tornillo de acero inoxidable más de lo especificado en el paso 5.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

6. Trabajando con la boquilla de fumigación, el perno de cabeza hexagonal, y el tornillo de acero inoxidable que retiró en los pasos 1 y 2 de Retirada de las boquillas de fumigación, repita los pasos 3 a 5 con el conector de manguera de dentado simple (Figura 57 y Figura 58) del otro extremo de la manguera de 25 cm (10").

7. Trabajando con las 2 boquillas de fumigación que retiró en el paso 4 de Retirada de las boquillas de fumigación, repita los pasos 3 a 5 con los conectores de manguera de dentado simple del otro conjunto de mangueras (válvula de fumigación 5 o 6) de la sección de fumigación central (Figura 57 y Figura 58).

1. Enrute la manguera de 25 cm (10") y el conjunto de la boquilla entre los tirantes del tramo de celosía exterior (Figura 59).



   Figura 59

   1. Manguera – 13 mm x 250 mm (½" x 10")
   2. Tirantes (tramo de celosía izquierdo)
   3. Manguera y acoplamiento dentado – 13 mm x 810 mm (½" x 32")
   4. Boquilla de fumigación

2. Enrute la manguera y la boquilla por encima del tirante y hacia fuera hasta llegar al soporte de la boquilla exterior (Figura 59).

3. Alinee el perno de cabeza hexagonal (5/16" x ¾") de la boquilla de fumigación con el orificio del soporte de la boquilla, y sujete provisionalmente la boquilla al soporte con una contratuerca con arandela prensada (5/16") del Kit de acabado del sistema de fumigación GeoLink (Figura 60).



   Figura 60

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla (exterior)
   3. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)

4. Enrute la otra manguera de 25 cm (10") y el conjunto de la boquilla entre los tirantes del tramo de celosía exterior (Figura 59).

5. Enrute la manguera y la boquilla por encima del tirante y hacia dentro hasta llegar al soporte de la boquilla interior (Figura 59).

6. Alinee el perno de cabeza hexagonal (5/16" x ¾") de la boquilla de fumigación con el orificio del soporte de la boquilla (Figura 60), y sujete provisionalmente la boquilla al soporte con una de las contratuercas con arandela prensada (5/16") que retiró en los pasos 1 y 4 de Retirada de las boquillas de fumigación.

7. Apriete la contratuerca con arandela prensada a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

8. Enrute la manguera y el acoplamiento dentado de 13 mm x 810 mm (½" x 32") por el lado de la sección de fumigación central que tiene los soportes izquierdo y derecho (Figura 59).

9. Repita los pasos 1 a 8 con el otro conjunto de manguera y boquilla en el otro tramo de celosía exterior (Figura 59 y Figura 60).

1. Retire el extremo superior de la manguera de desvío, según se indica a continuación:

   • Máquinas sin kit opcional de lanza de mano o Kit opcional de carrete de manguera eléctrico: retire la horquilla de retención pequeña que sujeta el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de sección derecha (Figura 61).



     Figura 61

     1. Acoplamiento rápido (válvula de desvío de sección derecha)
     2. Acoplamiento rápido (hembra 90° – manguera de desvío)
     3. Horquilla de retención (pequeña)
     4. Manguera de desvío

   • Si la máquina tiene el kit opcional de lanza de mano o el kit opcional de carrete de manguera eléctrico, realice los pasos siguientes:

     1. Retire la horquilla de retención que sujeta el acoplamiento rápido de la válvula de cierre al acoplamiento rápido de la válvula de desvío de sección derecha, y separe la válvula del alojamiento (Figura 62).



        Figura 62

        1. Acoplamiento rápido (válvula de desvío de sección derecha)
        2. Acoplamiento rápido (acoplamiento dentado de 90° )
        3. Horquilla de retención
        4. Acoplamiento rápido (válvula de cierre)

     2. Retire la horquilla de retención que sujeta el acoplamiento rápido de la válvula de cierre al acoplamiento rápido del acoplamiento dentado de 90°, y separe la válvula del alojamiento (Figura 62).

        Note: Guarde la válvula de cierre y las horquillas de retención para su instalación en Montaje de la válvula de cierre en la manguera de desvío.

2. Retire la horquilla de retención grande que sujeta el acoplamiento dentado de 90° del extremo inferior de la manguera de desvío al conector pasamuros del depósito de fumigación (Figura 63).

   Note: Guarde la horquilla de retención grande para su instalación en Montaje de las mangueras de desvío en el depósito.



   Figura 63

   1. Conector dentado de 90°
   2. Horquilla de retención (grande)
   3. Conector pasamuros
   4. Manguera de desvío

3. Retire la manguera de desvío de la máquina.

   Note: Ya no necesitará la manguera de desvío y la horquilla de retención pequeña.

1. Retire las 3 horquillas de retención que sujetan los 3 actuadores de válvula a las válvulas de sección izquierda, central y derecha (Figura 64).



   Figura 64

   1. Válvula de sección
   2. Horquilla de retención
   3. Actuador de la válvula

2. Retire los actuadores de válvula de las válvulas de sección izquierda, central y derecha (Figura 64).

3. Retire la horquilla de retención que sujeta el tapón al acoplamiento rápido de la válvula de desvío, y retire el tapón (Figura 65).

   Note: Ya no necesitará el tapón.



   Figura 65

   1. Acoplamiento rápido (válvula de desvío)
   2. Horquilla de retención
   3. Tapón

4. Retire las 3 horquillas de retención que sujetan las 3 válvulas de desvío a las válvulas de sección la izquierda, central y derecha (Figura 66).



   Figura 66

   1. Acoplamiento rápido
   2. Acoplamiento rápido — hembra (válvula de desvío)
   3. Acoplamiento rápido (válvula de sección)
   4. Horquilla de retención

5. Levante las válvulas de desvío de las válvulas de sección (Figura 66).

6. Gire las válvulas de desvío 180° y móntelas en los acoplamientos rápidos de las válvulas de sección (Figura 66).

7. Sujete las 3 válvulas de desvío a las válvulas de sección con las 3 horquillas de retención que retiró en el paso 4 (Figura 66).

8. Instale el tapón en el acoplamiento rápido de la válvula de desvío (Figura 67).



   Figura 67

   1. Acoplamiento rápido hembra (válvula de desvío)
   2. Tapón
   3. Horquilla de retención

9. Sujete el tapón al acoplamiento rápido hembra con la horquilla de retención que retiró en el paso 3 (Figura 67).

10. Monte los 3 actuadores de válvula en las válvulas de sección izquierda, central y derecha (Figura 64) con las horquillas de retención que retiró en el paso 1.

Note: Se añadirán las válvulas de sección a las válvulas del sistema de fumigación GeoLink de 10 válvulas en Montaje de las 3 válvulas de sección en el soporte de las válvulas.

1. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo izquierdo al soporte del distribuidor (Figura 68).

   Note: Ya no necesitará los 2 pernos con arandela prensada y las contratuercas.



   Figura 68

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de sección
   3. Soporte del distribuidor
   4. Contratuerca (¼")

2. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo derecho al soporte del distribuidor (Figura 68).

3. Retire la abrazadera de brida (40 mm – 64 mm (1-9/16 – 2½")) y la junta ((25 mm x 35 mm (1" x 1⅜")) que fijan la brida de la válvula de sección izquierda al adaptador (Figura 68).

   Note: Guarde los 2 pernos con arandela prensada, las 2 contratuercas, la abrazadera de brida y la junta para su instalación en Montaje de las 3 válvulas de sección en el soporte de las válvulas.



   Figura 69

   1. Adaptador
   2. Brida (válvula de sección izquierda)
   3. Junta – 25 mm x 35 mm (1" x 1⅜")
   4. Abrazadera de brida – 40 mm – 64 mm (1-9/16" x 2½")

4. Retire las 3 válvulas de sección de la máquina (Figura 69).

5. Retire las pegatinas de los actuadores de las 3 válvulas de sección (Figura 70).



   Figura 70

   1. Pegatina de la válvula de sección
   2. Actuador (válvula de sección)

6. Retire la abrazadera de brida de 51 mm (2") y la junta de 38 mm (1½") que sujetan la brida del adaptador a la brida del caudalímetro (Figura 71).

   Note: Guarde la abrazadera de brida y la junta para su instalación en Montaje del distribuidor en el caudalímetro.



   Figura 71

   1. Brida (caudalímetro)
   2. Junta
   3. Abrazadera de brida 51 mm (2")
   4. Adaptador

1. Desconecte el conector hembra de 3 vías del arnés de cables de la máquina marcado FLOW METER del conector de 3 pines del caudalímetro (Figura 72).



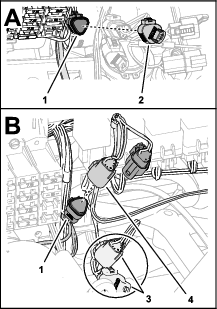

   Figura 72

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (arnés de cables de la máquina — FLOW METER)
   3. Grapas
   4. Panel de las válvulas de sección

2. Retire las 2 grapas del arnés de cables de la máquina de la pestaña inferior del panel de las válvulas de sección (Figura 72).

3. Retire los 4 tornillos con arandela prensada (5/16" x ¾") que sujetan el panel de las válvulas de sección del soporte de las válvulas, y retire el panel de las válvulas de la máquina (Figura 73).

   Note: Guarde los 4 tornillos con arandela prensada para su instalación en Instalación del soporte y las abrazaderas del caudalímetro; ya no necesitará el panel de las válvulas de sección.



   Figura 73

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Panel de las válvulas de sección
   3. Soporte de las válvulas

1. Alinee los orificios del soporte del caudalímetro con los orificios del soporte de las válvulas (Figura 74).



   Figura 74

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Soporte del caudalímetro
   3. Soporte de las válvulas

2. Monte el soporte del caudalímetro en el soporte de las válvulas con los 4 tornillos con arandela prensada que retiró en el paso 3 de Retirada del panel de las válvulas de sección, y apriete los tornillos a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

3. Alinee dos secciones de abrazadera entre el caudalímetro y el soporte del caudalímetro, y alinee los orificios de las secciones de las abrazaderas con los orificios del soporte (Figura 75).



   Figura 75

   1. Perno (¼" x 4½")
   2. Sección de abrazadera
   3. Soporte del caudalímetro
   4. Contratuerca con arandela prensada (¼")

4. Alinee una sección de abrazadera en la parte trasera del caudalímetro con una de las secciones de abrazadera que ensambló en el paso 3 (Figura 75).

5. Monte las dos mitades de la abrazadera al soporte del caudalímetro (Figura 75) con 2 pernos (¼" x 4½") y 2 tuercas con arandela prensada (¼").

6. Repita los pasos 4 y 5 en con la otra sección de abrazadera que montó en el paso 3.

7. Apriete los pernos y las tuercas a 1017 – 1243 N∙cm (90 – 110 pulgadas-libra).

Figura 76

1. Rama de 102 cm (40") del arnés de cables — ASC10 y NOZZLE-VALVE 1 – 10
2. Rama de 89 cm (35") del arnés de cables —RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY
3. Arnés de cables del kit (457 cm / 180")
4. Rama de 84 cm (33") del arnés de cables —PUMP CLUTCH

Figura 77

1. Rama de 61 cm (24") del arnés de cables—PRESSURE TRANSDUCER GREEN WEDGE
2. Rama de 23 cm (9") del arnés de cables — FLOW METER
3. Rama de 60 cm (23½") del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
4. Rama de 66 cm (26") del arnés de cables —ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25

1. Localice el rama de 84 cm (33"), la rama de 60 cm (23½") y la rama de 66 cm (26") del arnés de cables del kit (Figura 76 y Figura 77).

2. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de cables del kit por el lado izquierdo de la máquina junto al arnés de cables de la máquina (Figura 78 y Figura 79).



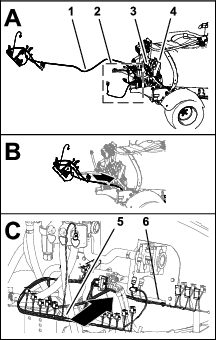

   Figura 78

   1. Arnés de cables del kit (457 cm / 180")
   2. Rama de 84 cm (33"), rama de 60 cm (23½") y rama de 66 cm (26") del arnés de cables
   3. Arnés de cables de la máquina
   4. Soporte del distribuidor
   5. Rama del arnés de cables de 102 cm (40")
   6. Rama del arnés de cables de 89 cm (35")


   Figura 79

   1. Arnés de cables de la máquina
   2. Arnés de fumigación 457 cm (180")
   3. Rama de 102 cm (40") del arnés de cables — ASC10 y NOZZLE-VALVE 1 – 10
   4. Rama de 89 cm (35") del arnés de cables —RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY

3. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de fumigación del kit hacia adelante por el perfil izquierdo del bastidor (Figura 81 y Figura 82).



   Figura 80



   Figura 81

   1. Rama de 84 cm (33") del arnés de cables — embrague de la bomba
   2. Rama de 60 cm (23½") del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   3. Rama de 66 cm (26") del arnés de cables —ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25
   4. Rama de 102 cm (40") del arnés de cables — ASC10 y NOZZLE-VALVE 1 – 10
   5. Arnés de fumigación 457 cm (180")


   Figura 82

   Parte inferior de la máquina

   1. Arnés de fumigación 457 cm (180")
   2. Arnés de cables de la máquina
   3. Parte delantera de la máquina
   4. Perfil izquierdo del bastidor
   5. Brida

4. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de fumigación del kit junto al arnés de cables de la máquina, por fuera del conjunto del freno de estacionamiento (Figura 83).



   Figura 83

   1. Arnés de fumigación 457 cm (180")
   2. Bridas
   3. Rama de 60 cm (23½") del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   4. Arnés de cables de la máquina

5. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de fumigación del kit a través del tubo de sujeción del amortiguador, como se muestra en la Figura 84.



   Figura 84

   1. Arnés de cables de la máquina
   2. Rama de 66 cm (26") del arnés de cables —ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25
   3. Rama de 60 cm (23½") del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   4. Arnés de fumigación 457 cm (180")
   5. Bridas

6. Sujete el arnés de fumigación del kit al arnés de cables de la máquina como se muestra en la Figura 82, la Figura 83, y la Figura 84.

7. En la parte trasera de la máquina, enrute la rama de 89 cm (35") del arnés de cables hacia adelante, por delante del distribuidor de elevación, y a la derecha del caudalímetro, como se muestra en la Figura 85.



   Figura 85

   1. Arnés de cables de la máquina
   2. Rama de 89 cm (35") del arnés de cables —RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY
   3. Conector de 3 pines (CENTER SPRAY)
   4. Conector hembra de 3 vías (NOZZLE VALVE 5)
   5. Rama de 102 cm (40") del arnés de cables — ASC10 y NOZZLE-VALVE 1 – 10
   6. Conector hembra de 40 vías (ASC 10)

8. Enrute la rama de 102 cm (40") del arnés de cables por detrás del distribuidor de elevación y hacia la derecha, como se muestra en la Figura 85.

1. Conecte el conector de 3 pines de la rama de 89 cm (35") del arnés de fumigación del kit marcado LEFT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado LEFT SPRAY VALVE (Figura 86).



   Figura 86

   1. Soporte del caudalímetro
   2. Conector hembra de 3 vías — rama de 89 cm (35") del arnés de fumigación del kit (RIGHT SPRAY)
   3. Conector de 3 pines (arnés de cables de la máquina — RIGHT SPRAY VALVE)
   4. Grapa

2. Conecte los conectores de 3 pines del arnés de fumigación del kit marcado CENTER SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado CENTER SPRAY VALVE (Figura 86).

3. Conecte el conector de 3 pines del arnés de fumigación del kit marcado RIGHT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado RIGHT SPRAY VALVE (Figura 86)

4. Introduzca la grapa del arnés de fumigación del kit en el orificio de la pestaña del soporte del caudalímetro (Figura 86).

1. Conecte el conector hembra de 3 vías de la rama de 89 cm (35") del arnés de fumigación del kit marcado FLOW METER al conector de 3 pines del caudalímetro (Figura 87).



   Figura 87

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (rama de 89 cm (35") del arnés de fumigación del kit - CAUDALíMETRO)

2. Conecte el conector de 3 pines de la rama de 89 cm (35") del arnés de fumigación del kit marcado MASTER VALVE al conector hembra de 3 vías del arnés de cables de la máquina marcado MASTER SPRAY VALVE (Figura 88).



   Figura 88

   1. Conector de 3 pines (actuador — válvula de fumigación maestra)
   2. Conector de 3 pines (rama de 89 cm (35") del arnés de fumigación del kit - MASTER VALVE)
   3. Conector de 3 pines (rama de 89 cm (35") del arnés de fumigación del kit - MASTER VALVE)
   4. Conector hembra de 3 vías (arnés de cables de la máquina—MASTER SPRAY VALVE)

3. Conecte el conector de 3 pines del actuador de la válvula de fumigación maestra al conector hembra de 3 vías de la rama de 89 cm (35") del arnés de fumigación del kit marcado MASTER VALVE (Figura 88).

4. Conecte el conector de 4 pines del actuador de la válvula de caudal al conector hembra de 4 vías de la rama de 89 cm (35") del arnés de fumigación del kit marcado RATE VALVE (Figura 89).



   Figura 89

   1. Conector hembra de 4 vías — rama de 89 cm (35") del arnés de fumigación del kit - VáLVULA DE CAUDAL)
   2. Conector de 4 pines (actuador—válvula de caudal)

1. Conecte la manguera (1" x 5¾") en el acoplamiento dentado recto (1" x 2") con una abrazadera (¾" a 1½"), y apriete la abrazadera a mano (Figura 90).



   Figura 90

   1. Conector dentado recto (1" x 2")
   2. Abrazadera (¾" – 1½")
   3. Manguera (1" x 5¾")
   4. Distribuidor
   5. Manguera (1" x 16")

2. Conecte el otro extremo de la manguera (1" x 5¾") en el acoplamiento dentado del distribuidor con una abrazadera, como se muestra en la Figura 90, y apriete la abrazadera a mano.

3. Conecte la manguera (1" x 16") al otro acoplamiento dentado del distribuidor con una abrazadera, y apriete la abrazadera a mano (Figura 90).

1. Conecte el conector dentado recto (1" x 2") a la brida del caudalímetro con la junta de 38 mm (1½") y la abrazadera de brida de 51 mm (2") que retiró en el paso 6 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 91

   1. Brida (caudalímetro)
   2. Junta 38 mm (1½")
   3. Abrazadera de brida 51 mm (2")
   4. Conector dentado recto (1" x 2")

2. Apriete la abrazadera de brida a mano (Figura 91).

1. Como se muestra en la Figura 92, retire la horquilla de retención del acoplamiento rápido de 90°.



   Figura 92

   1. Acoplamiento rápido (acoplamiento dentado de 90° )
   2. Válvula de cierre
   3. Horquilla de retención

2. Monte la válvula de cierre en el conector hembra del acoplamiento rápido (Figura 92).

3. Sujete la válvula al acoplamiento con la horquilla de retención que retiró en el paso 1.

4. Monte la válvula de cierre y la horquilla de retención que retiró en el paso 1 de Retirada de la manguera de desvío de sección en el otro acoplamiento rápido hembra (Figura 92).

1. Alinee el conjunto de manguera de desvío con el depósito de fumigación (Figura 93).



   Figura 93

   1. Acoplamiento dentado de 90° (conjunto de manguera de desvío)
   2. Conector pasamuros (depósito de fumigación)
   3. Horquilla de retención

2. Monte el acoplamiento dentado de 90° en el pasamuros del depósito de fumigación y sujete ambos con la horquilla de retención que retiró en el paso 2 de Retirada de la manguera de desvío de sección.

1. Alinee el controlador de fumigación ASC 10 en el lado delantero del soporte de las válvulas, orientando el conector de 4 pines hacia fuera (Figura 97).



   Figura 97

   1. Perno (4 mm x 10 mm)
   2. Soporte de 10 válvulas
   3. Controlador de fumigación ASC 10
   4. Conector de 4 pines
   5. Contratuerca con arandela prensada (4 mm)

2. Monte el controlador de fumigación en el soporte de las válvulas (Figura 97) con los 3 pernos (4 mm x 10 mm) y las 3 contratuercas con arandela prensada (4 mm).

   Note: No utilice el orificio superior exterior del controlador de fumigación ASC 10 .

3. Apriete los pernos y las tuercas a 234 – 286 N∙cm (21 – 25 pulgadas-libra).

1. Retire las horquillas de retención que sujetan los actuadores de válvula de las válvulas de boquilla 1 a 7 (Figura 98).



   Figura 98

   1. Actuadores de válvula (válvulas de boquilla 2 a 7)
   2. Vástago de la válvula (válvula de boquilla 1)
   3. Horquilla de retención
   4. Actuador de la válvula (válvulas de boquilla 1)

2. Retire los actuadores de válvula de las válvulas de boquilla 1 a 7 (Figura 98).

3. Retire las horquillas de retención que sujetan los tapones en los conectores de los acoplamientos rápidos de las válvulas de boquilla 5 y 6, y retire los tapones (Figura 99).

   Note: Ya no necesitará los tapones; guarde las horquillas de retención para su instalación en Instalación de las mangueras de desvío de sección – Máquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera eléctrico.



   Figura 99

   1. Acoplamiento rápido — conector hembra (válvula de desvío de la válvula de boquilla 5)
   2. Tapón (acoplamiento rápido)
   3. Horquilla de retención
   4. Acoplamiento rápido — conector hembra (válvula de desvío de la válvula de boquilla 6)

4. Retire las horquillas de retención que sujetan las válvulas de desvío a las válvulas de boquilla 1 a 7 (Figura 100).



   Figura 100

   1. Acoplamiento rápido — tapón
   2. Válvula de boquilla 1
   3. Horquilla de retención
   4. Válvula de boquilla 5

5. Retire las válvulas de desvío de las válvulas de boquilla 1 a 5 (Figura 100).

6. Gire las válvulas de desvío 180° y móntelas en los acoplamientos rápidos de las válvulas de sección (Figura 101).



   Figura 101

   1. Conector rápido – conector hembra (orientar hacia fuera)
   2. Válvula de boquilla 1
   3. Horquilla de retención

7. Sujete las válvulas de desvío a las válvulas de sección con las horquillas de retención (Figura 101) que retiró en el paso 4.

8. Repita los pasos 5 a 7 con las válvulas de desvío de las válvulas de boquilla 6 y 7 (Figura 102).



   Figura 102

   1. Conector rápido – conector hembra (orientar hacia fuera)
   2. Horquilla de retención
   3. Válvula de boquilla 7

9. Monte los tapones en los acoplamientos rápidos de las válvulas de desvío de las válvulas de boquilla 5 y 6 con las horquillas de retención suministradas con los tapones (Figura 101).



   Figura 103

   1. Horquilla de retención
   2. Tapón (acoplamiento rápido)
   3. Acoplamiento rápido — tapón (válvula de desvío de la válvula de boquilla 5)
   4. Acoplamiento rápido — tapón (válvula de desvío de la válvula de boquilla 6)

10. Monte los actuadores de válvula en las válvulas de boquilla 1 a 7 (Figura 98) con las horquillas de retención que retiró en el paso 1.

1. Monte las 3 válvulas de sección (Figura 104) que retiró en el paso 8 de Retirada de las válvulas de sección del soporte del distribuidor sobre la brida de la válvula 7 del conjunto de válvulas de fumigación con la abrazadera de brida y la junta que retiró en el paso 4 de Retirada de las válvulas de sección del soporte del distribuidor.

   Important: Las válvulas de sección izquierda, central y derecha se identifican en el sistema de fumigación GeoLink de la manera siguiente: válvula de sección izquierda — válvula de boquilla 8, válvula de la sección central — válvula de boquilla 9, y válvula de sección derecha — válvula de boquilla 10.



   Figura 104

   1. Brida — válvula de sección (sección de fumigación izquierda — válvula de boquilla 8)
   2. Abrazadera de brida
   3. Junta
   4. Brida — válvula de boquilla 7 (conjunto de válvulas de fumigación GeoLink)

2. Sujete el conector hembra del acoplamiento rápido de la válvula de desvío de la válvula de boquilla 8 al acoplamiento rápido de la válvula de desvío de la válvula de boquilla 7 con la horquilla de retención que retiró en el paso 8 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 105

   1. Acoplamiento rápido (conector hembra– válvula de desvío)
   2. Horquilla de retención

3. Monte la válvula de boquilla 10 en el soporte de las válvulas (Figura 106 o Figura 107) con los 2 pernos con arandela prensada (¼" x ¾") y las 2 contratuercas (¼") que retiró en el paso 2 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 106

   Máquinas sin Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de boquilla 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (macho)


   Figura 107

   Máquinas con Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de boquilla 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (conector hembra)

4. Apriete los pernos con arandela prensada y las contratuercas a 1017 – 1243 N∙m (90 – 120 pulgadas-libra).

Capacidad del equipo de izado: 23 kg (50 lb)

1. Usando un equipo de izado con la capacidad especificada, eleve el conjunto de soporte de las válvulas y válvulas de fumigación y alinéelo sobre la sección de fumigación central (Figura 108).



   Figura 108

   1. Conjunto de soporte de las válvulas y válvulas de fumigación

2. Alinee los orificios del soporte de montaje del soporte de las válvulas con los orificios del tramo de celosía de la sección de brazo central (Figura 109).



   Figura 109

   1. Soporte (soporte de las válvulas)
   2. Tramo de celosía (sección de brazo central)
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x ¾")

3. Monte el soporte de las válvulas en el tramo de celosía (Figura 109 y Figura 110) con 4 pernos (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 110

   1. Perno con arandela prensada (5/16" x ¾")
   2. Soporte (soporte de las válvulas)
   3. Contratuerca con arandela prensada (5/16")
   4. Tramo de celosía (sección de brazo central)

4. Repita los pasos 2 a 3 con el otro soporte de montaje del soporte de las válvulas en el otro tramo de celosía.

5. Apriete los pernos con arandela prensada y las contratuercas prensadas a 1978–2542 N·cm (175–225 pulgadas-libra).

1. Conecte la manguera (1" x 16") al acoplamiento con brida de 90° (1"), como se muestra en la Figura 111.



   Figura 111

   1. Conector con brida de 90° (1")
   2. Abrazadera
   3. Manguera (1" x 16")
   4. Grapa (brida)
   5. Soporte de las válvulas

2. Sujete la manguera al conector con brida con una abrazadera (Figura 111).

3. Inserte la brida/grapa en el orificio de la parte superior del soporte de las válvulas, como se muestra en la Figura 111.

4. Sujete la brida/grapa (Figura 111) alrededor de la manguera (1" x 16").

1. Retire las horquillas de retención de los conectores hembra de los acoplamientos rápidos.

2. Conecte el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de la válvula de boquilla 10 (Figura 112).



   Figura 112

   1. Acoplamiento rápido (válvula de desvío)
   2. Conector hembra—acoplamiento rápido
   3. Horquilla de retención

3. Sujete los acoplamientos rápidos de la manguera de desvío y la válvula de desvío con la horquilla de retención (Figura 112).

4. Repita los pasos 1 a 3 con los acoplamientos rápidos de la válvula de boquilla 1.

1. Conecte el acoplamiento rápido de la válvula de cierre-desvío al acoplamiento rápido (conector hembra) de la válvula de desvío (Figura 113).



   Figura 113

   1. Acoplamiento rápido — conector hembra (válvula de boquilla 10)
   2. Válvula de cierre (kit de lanza de mano o carrete de manguera eléctrico)
   3. Horquilla de retención

2. Sujete los acoplamientos rápidos de la válvula de cierre del desvío y la válvula de desvío con la horquilla de retención (Figura 113) que retiró en el paso 3 de Posicionamiento de las válvulas de desvío – Máquinas sin el kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico.

3. Repita los pasos 1 y 2 con la válvula de cierre–desvío y la válvula de desvío del otro lado de la máquina.

1. Inserte las grapas de los conectores eléctricos de los actuadores de válvula en los orificios del soporte de las válvulas (Figura 114).



   Figura 114

   1. Grapa (conector eléctrico del actuador de la válvula)
   2. Soporte de las válvulas
   3. Conector de 3 pines (actuador de la válvula – posición 10)
   4. Conector de 3 pines (actuador de la válvula – posición 8)
   5. Conector de 3 pines (actuador de la válvula – posición 9)

2. Conecte el conector hembra de 3 vías (Figura 115) de la rama de 89 cm (35") del arnés de fumigación del kit marcado NOZZLE VALVE 1 en el conector de 3 pines del actuador de la válvula de la izquierda (posición 1).

   Note: Las posiciones 1 a 10 de los actuadores de válvula están dispuestos de izquierda a derecha, visto desde detrás de la máquina.



   Figura 115

   1. Conector de 3 pines (actuador de la válvula – posición 1)
   2. Conector hembra de 3 vías — rama de 89 cm (35") del arnés de fumigación del kit (NOZZLE VALVE 1)
   3. Actuador de la válvula (posición 1)

3. Conecte el conector hembra de 3 vías (Figura 115) de la rama de 89 cm (35") del arnés de fumigación del kit marcado NOZZLE VALVE 2 en el conector de 3 pines del actuador de la válvula (posición 2).

4. Conecte los demás conectores hembra de 3 vías de la rama de 89 cm (35") del arnés de fumigación del kit a los conectores de 3 pines de los actuadores de las válvulas (Figura 115).

   Note: Asegúrese de que los conectores hembra de 3 vías están conectados a los actuadores de válvula correspondientes.

Inserte el conector hembra de 3 vías de la rama de 61 cm (24") del arnés de fumigación del kit marcado PRESSURE TRANSDUCER GREEN WEDGE en el conector de 3 pines del transductor de presión (Figura 116).

Figura 116

1. Conector hembra de 3 vías — rama de 61 cm (24") del arnés de cables del kit (PRESSURE TRANSDUCER GREEN WEDGE)
2. Conector de 3 pines (transductor de presión)

1. Inserte el conector hembra de 40 vías de la rama de 102 cm (40") del arnés de fumigación del kit en el conector de 40 pines del controlador de fumigación del ASC 10 (Figura 117).



   Figura 117

   1. Conector de 40 pines (controlador de fumigación ASC 10)
   2. Conector hembra de 40 vías (rama de 102 cm (40") del arnés de cables)
   3. Tornillo de cabeza moleteada

2. Enrosque a mano el tornillo moleteado del conector hembra de 40 vías en el conector ASC 10 (Figura 117).

3. Inserte el conector hembra de 4 vías del arnés de fumigación del kit marcado TO ASC 10 en el conector de 4 pines del controlador de fumigación ASC 10 (Figura 118).



   Figura 118

   1. Conector hembra de 4 vías (TO ASC 10)
   2. Conector de 4 pines (controlador de fumigación ASC 10)

1. Alinee el extremo fijo del cilindro de elevación que retiró en el paso 3 de Retirada de los cilindros de elevación al orificio de 16 mm (⅝") del soporte de los cilindros (Figura 119).

   Note: Asegúrese de que los orificios de extensión y retracción del cilindro están alineados.



   Figura 119

   1. Cilindro de elevación (extremo fijo)
   2. Pasador de giro
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x ¾")
   5. Soporte de los cilindros

2. Sujete el cilindro al soporte de los cilindros con el pasador de giro, el perno con arandela prensada y una tuerca de arandela prensada (Figura 119).

3. Apriete el perno y la tuerca a 1978 – 2542 N·cm (175 – 225 pulgadas-libra).

4. Repita los pasos 1 a 3 con el otro cilindro de elevación en el otro lado del soporte de los cilindros.

1. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de extensión del cilindro de elevación del brazo izquierdo y el orificio C3 del distribuidor de elevación de los brazos (Figura 120).



   Figura 120

   1. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   2. Manguera hidráulica (¼" x 24¾")
   3. Orificio C3 (distribuidor de elevación de los brazos)
   4. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   5. Orificio C4 (distribuidor de elevación de los brazos)

2. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de retracción del cilindro de elevación del brazo izquierdo y el orificio C4 del distribuidor de elevación de los brazos (Figura 120).

3. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de extensión del cilindro de elevación del brazo derecho y el orificio C1 del distribuidor de elevación de los brazos (Figura 121).



   Figura 121

   1. Orificio C1 (distribuidor de elevación de los brazos)
   2. Manguera hidráulica (¼" x 24¾")
   3. Orificio de extensión (cilindro de elevación del brazo derecho)
   4. Orificio C2 (distribuidor de elevación de los brazos)
   5. Orificio de retracción (cilindro de elevación del brazo derecho)

4. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de retracción del cilindro de elevación del brazo derecho y el orificio C2 del distribuidor de elevación de los brazos (Figura 121).

5. Apriete los acoplamientos de los orificios de extensión y retracción de los cilindros de elevación (Figura 120 y Figura 121) a 21 – 26 N∙m (15 – 19 pies-libra).

6. Apriete las tuercas giratorias de las mangueras del distribuidor de elevación de los brazos (Figura 120 y Figura 121) a 24 – 30 N∙m (17 – 22 pies-libra).

1. Corte la manguera entre 2 boquillas de fumigación (Figura 122).



   Figura 122

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Boquilla de fumigación
   4. Manguera (D.I. ¾")

2. Retire la contratuerca con arandela prensada (5/16") que sujeta la boquilla de fumigación al soporte de la boquilla (Figura 122).

3. Repita los pasos 2 a 1 con las otras 3 boquillas.

   Note: Guarde la contratuerca con arandela prensada y la boquilla de fumigación para su instalación en Instalación de las boquillas de fumigación en las secciones de fumigación exteriores.

   Note: Deseche las mangueras, las abrazaderas y el acoplamiento en T que retiró de la máquina.

4. Repita los pasos 2 a 3 con la otra sección de fumigación exterior.

5. Trabajando con las 8 boquillas de fumigación que retiró en el paso 1, retire los tornillos de acero inoxidable (Nº 12 x 1¼") que sujetan las mitades superiores de las abrazaderas y los conectores de manguera de dentado simple o doble (¾") al cuerpo de cada boquilla de fumigación, y retire los conectores de manguera dentado (Figura 123).

   Note: El perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable) se separará de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 123

   1. Mitad superior de la abrazadera
   2. Tubo de trasvase
   3. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   4. Conector dentado doble (manguera de ¾")
   5. Cuerpo de la boquilla de fumigación
   6. Tornillo de acero inoxidable (Nº 12 x 1¼")
   7. Conector dentado simple (manguera de ¾")

Capacidad del equipo de izado: 46 kg (100 lb)

1. Usando un equipo de izado de la capacidad especificada, eleve el brazo exterior.

2. Inserte un casquillo con brida de nylon en el orificio de 31.8 mm (1¼") de cada lado del acoplamiento de giro (Figura 124).



   Figura 124

   1. Casquillo con brida de nylon
   2. Acoplamiento de giro (sección de fumigación exterior)

3. Alinee los casquillos del acoplamiento de giro con los orificios de las pestañas del soporte de giro situado en el extremo de la sección de fumigación central (Figura 125).



   Figura 125

   1. Acoplamiento de giro (sección de fumigación exterior)
   2. Perno con arandela prensada (5/16" x 1")
   3. Pasador de giro
   4. Soporte de giro (sección de fumigación central)
   5. Contratuerca con arandela prensada (5/16")

4. Monte el acoplamiento de giro en el soporte de giro con el pasador de giro, el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las secciones de fumigación exteriores.

5. Apriete el perno y la tuerca a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

6. Alinee la rótula del cilindro de elevación con el orificio de 25 mm (1") del brazo del acoplamiento de giro (Figura 126).



   Figura 126

   1. Chaveta
   2. Rótula (cilindro de elevación)
   3. Pasador
   4. Orificio de 25 mm(1")—brazo del acoplamiento de giro

7. Sujete el cilindro de elevación al acoplamiento de giro con el pasador y la chaveta (Figura 126) que retiró en el paso 2 de Retirada de los cilindros de elevación.

8. Repita los pasos 1 a 7 en la sección de fumigación exterior del otro lado de la máquina.

Identifique las mangueras de alimentación por su longitud (Figura 127) para cada posición de las boquillas de fumigación, como se indica a continuación:

Tabla de posición de las mangueras de las boquillas de fumigación

Note: Consulte la Figura 128 en Conexión de las mangueras a las válvulas de boquillas 1 a 4, la Figura 129 en Conexión de las mangueras a las válvulas de boquilla 5 y 6, y la Figura 130 en Conexión de las mangueras a las válvulas de boquilla 7 a 10 para conocer las posiciones de las válvulas de las boquillas.

Figura 127

1. Manguera de suministro 279 cm (110")—boquilla de fumigación 1
2. Manguera de suministro 188 cm (74")—boquilla de fumigación 4
3. Válvula de boquilla 1
4. Válvula de boquilla 10
5. Manguera de suministro 188 cm (74")—boquilla de fumigación 9
6. Manguera de suministro 279 cm (110")—boquilla de fumigación 12
7. Manguera de suministro 234 cm (92")—boquilla de fumigación 2
8. Manguera de suministro 188 cm (74")—boquilla de fumigación 3
9. Manguera de suministro de 81 cm (32")—boquillas de fumigación 5 y 6
10. Manguera de suministro de 81 cm (32")—boquillas de fumigación 7 y 8
11. Manguera de suministro 188 cm (74")—boquilla de fumigación 10
12. Manguera de suministro 234 cm (92")—boquilla de fumigación 11

1. Monte el acoplamiento dentado recto de una manguera de suministro de 279 cm (110") en el acoplamiento de la válvula de boquilla 1 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 128

   1. Válvula de boquilla 1
   2. Válvula de boquilla 2
   3. Válvula de boquilla 3
   4. Válvula de boquilla 4
   5. Horquilla de retención
   6. Manguera de suministro de 279 cm (110")
   7. Manguera de suministro de 234 cm (92")
   8. Manguera de suministro de 188 cm (74")
   9. Manguera de suministro de 188 cm (74")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

3. Monte el acoplamiento dentado recto de una manguera de suministro de 234 cm (92") en el acoplamiento de la válvula de boquilla 2 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

5. Monte el acoplamiento dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 3 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

7. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 4 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

Note: El conjunto de la manguera de suministro de 81 cm (32") tiene un acoplamiento en T con 2 mangueras derivadas y 2 conectores de manguera de dentado único.

1. Monte el acoplamiento dentado recto de una manguera de suministro de 81 cm (32") en el acoplamiento de la válvula de boquilla 5 (Figura 129).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 129

   1. Válvula de boquilla 5
   2. Horquilla de retención
   3. Válvula de boquilla 6
   4. Manguera de suministro de 81 cm (32")
   5. Manguera de suministro de 81 cm (32")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 129).

3. Monte el conector dentado recto de una manguera de suministro de 81 cm (32") en el acoplamiento de la válvula de boquilla 6 (Figura 129).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 129).

1. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 7 (Figura 130).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 130

   1. Horquilla de retención
   2. Válvula de boquilla 7
   3. Válvula de boquilla 8
   4. Válvula de boquilla 9
   5. Válvula de boquilla 10
   6. Manguera de suministro de 188 cm (74")
   7. Manguera de suministro de 188 cm (74")
   8. Manguera de suministro de 234 cm (92")
   9. Manguera de suministro de 279 cm (110")

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 130).

3. Monte el conector dentado recto de una manguera de suministro de 188 cm (74") en el acoplamiento de la válvula de boquilla 8 (Figura 130).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 130).

5. Monte el conector dentado recto de una manguera de suministro de 234 cm (92") en el acoplamiento de la válvula de boquilla 9 (Figura 130).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 130).

7. Monte el conector dentado recto de una manguera de suministro de 279 cm (110") en el acoplamiento de la válvula de boquilla 10 (Figura 130).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 130).

1. Enrute las mangueras de las boquillas de fumigación 1, 2, 3 y 4 a través de la abrazadera en R en el extremo exterior izquierdo de la sección de fumigación central (Figura 131 y Figura 132).



   Figura 131



   Figura 132

   1. Mangueras
   2. Soportes de boquilla
   3. Abrazadera en R
   4. Brida
   5. Conector dentado simple (½")
   6. Anillo de goma
   7. Abrazadera en R doble
   8. Abrazadera en R simple

2. Enrute las mangueras de las boquillas de fumigación 7, 8, 9 y 10 a través de la abrazadera en R en el extremo exterior derecho de la sección de fumigación central (Figura 131 y Figura 132).

3. Enrute las mangueras de suministro de 279 cm (110") y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 1 y 10 (Figura 131 y Figura 132).

4. Enrute las mangueras de suministro de 234 cm (92") y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 2 y 9, como se muestra en la Figura 131 y la Figura 132.

5. Enrute las mangueras de suministro de 188 cm (74") y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 3 y 8, como se muestra en la Figura 131 y la Figura 132.

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

6. Enrute las mangueras de suministro de 188 cm (74") y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas del fumigación 4 y 7 (Figura 131 y Figura 132).

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

7. Ate las 4 mangueras de las boquillas de fumigación con una brida, como se muestra en la Figura 132.

1. Alinee el tubo de trasvase de la base de una boquilla de fumigación (Figura 133) con el orificio situado en el lado del conector dentado simple (½").



   Figura 133

   1. Perno de cabeza hexagonal (5/16" x ¾"—acero inoxidable)
   2. Tubo de trasvase
   3. Mitad superior de la abrazadera
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (Nº 12 x 1¼")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de fumigación

2. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 133) con el tornillo de acero inoxidable (Nº 12 x 1¼"); apriete el tornillo de acero inoxidable a 14 – 18 N∙m (20 – 25 pulgadas-libra).

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

3. Monte las boquillas de fumigación de la sección de fumigación exterior como se indica a continuación:

   • En las posiciones de las boquillas 1 y 4, monte la boquilla de fumigación en el soporte de boquilla (Figura 134, A) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las boquillas de fumigación de las secciones de fumigación exteriores.

   • En las posiciones de las boquillas 2 y 3, monte la boquilla de fumigación en el soporte de boquilla (Figura 134, A y B) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las boquillas de fumigación de las secciones de fumigación exteriores.



   Figura 134

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Boquilla de fumigación
   4. Parte trasera de la máquina
   5. Perno de cabeza hexagonal (acero inoxidable—5/16" x ¾")

4. Apriete la contratuerca con arandela prensada a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

5. Repita los pasos 1 a 4 con las demás boquillas de fumigación de la sección de fumigación.

6. Repita los pasos 1 a 5 con la sección de fumigación exterior del otro lado de la máquina.

1. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del panel de instrumentos con el anillo de bloqueo del acoplamiento del tubo (Figura 135).



   Figura 135

   1. Tubo del sensor de presión (indicador de presión del panel de instrumentos)
   2. Anillo de bloqueo (acoplamiento del tubo)

2. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 135).

1. Monte el acoplamiento de 90° de la válvula de cierre del kit opcional de lanza de mano o el kit de carrete de manguera eléctrico en la brida de la válvula de boquilla 10 con la abrazadera de brida y la junta, y apriete la abrazadera a mano (Figura 136).



   Figura 136

   1. Junta
   2. Acoplamiento de 90° (válvula de cierre)
   3. Brida (válvula de boquilla 10)
   4. Abrazadera de brida

2. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del salpicadero con el anillo de bloqueo del acoplamiento del tubo en el acoplamiento de 90° de la válvula de cierre de la lanza de mano o el Kit de carrete de manguera eléctrico (Figura 137).



   Figura 137

   1. Acoplamiento de tubo (acoplamiento de 90° — válvula de cierre)
   2. Tubo del sensor de presión (indicador del panel de instrumentos)

3. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 137).

1. Enrute los tubos de las boquillas de espuma de las secciones de fumigación izquierda y derecha hacia dentro y a través de la abrazadera en R situada cerca del punto de giro de sección de fumigación exterior (Figura 139).



   Figura 138

   Kits de marcador de espuma de 2016 y anteriores

   1. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   3. Abrazadera en R
   4. Bridas
   5. Panel de conexión (compresor del marcador de espuma)


   Figura 139

   Kits de marcador de espuma de 2017 y posteriores

   1. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   3. Abrazadera en R
   4. Bridas
   5. Panel de conexión (compresor del marcador de espuma)

2. Enrute los tubos hacia adelante por el lado izquierdo del depósito de fumigación (Figura 139).

3. Sujete los tubos de las boquillas derecha e izquierda del marcador de espuma a las mangueras de fumigación con 4 bridas, como se muestra en la Figura 139.

4. Sujete los tubos de las boquillas izquierda y derecha del marcador de espuma a los tubos de agitación con 2 bridas, como se muestra en la Figura 139.

1. Enrute los tubos de espuma del brazo derecho como se muestra en la Figura 140.



   Figura 140

   1. Tubo azul
   2. Acoplamiento de aire (sección de fumigación izquierda)
   3. Acoplamiento de líquido (sección de fumigación izquierda)
   4. Tubos de espuma (sección de fumigación izquierda)
   5. Tubos de espuma (sección de fumigación derecha)
   6. Brida
   7. Conector eléctrico
   8. Acoplamiento de líquido (sección de fumigación derecha)
   9. Tubo transparente
   10. Acoplamiento de aire (sección de fumigación derecha)

2. Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figura 140 y Figura 141).



   Figura 141

   1. Acoplamiento de aire
   2. Tubo transparente
   3. Acoplamiento de líquido
   4. Tubo azul

3. Introduzca el tubo azul en el acoplamiento de líquido de la chapa lateral del compresor (Figura 140 y Figura 141).

4. Enrute los tubos de espuma del brazo izquierdo como se muestra en la Figura 140.

5. Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figura 140 y Figura 141).

6. Introduzca el tubo azul en el acoplamiento de líquido de la chapa lateral del compresor (Figura 140 y Figura 141).

1. Conecte usando la brida que preparó en el paso 9 de Preparación de los conjuntos de tubos nuevos para las boquillas del marcador de espuma, alineando el tubo azul del sección de fumigación derecha con el acoplamiento de compresión del circuito de agua de la sección de fumigación derecha (Figura 142).



   Figura 142

   1. Acoplamiento de compresión — agua (sección de fumigación derecha, tubo azul)
   2. Acoplamiento de compresión — aire (sección de fumigación derecha, tubo transparente)
   3. Brida
   4. Tuerca de compresión — aire (sección de fumigación derecha, tubo azul)
   5. Tuerca de compresión — agua (sección de fumigación derecha, tubo transparente)

2. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 142).

3. Alinee el tubo transparente de la sección de fumigación derecha con el acoplamiento de compresión del circuito de aire de la sección de fumigación derecha (Figura 142).

4. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 142).

5. Conecte el tubo no marcado (sin brida) alineando el tubo azul de la sección de fumigación izquierda en el acoplamiento de compresión del circuito de agua de la sección izquierda (Figura 143).



   Figura 143

   1. Acoplamiento de compresión — agua (sección de fumigación izquierda, tubo azul)
   2. Acoplamiento de compresión — aire (sección de fumigación izquierda, tubo transparente)
   3. Tuerca de compresión (sección de fumigación izquierda, tubo azul)
   4. Tuerca de compresión (sección de fumigación izquierda, tubo transparente)

6. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 143).

7. Alinee el tubo transparente de la sección de fumigación izquierda con el acoplamiento de compresión del circuito de aire de la sección de fumigación izquierda (Figura 143).

8. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 143).

9. Sujete los tubos del marcador de espuma a las mangueras de las boquillas de fumigación con 2 bridas (Figura 139).

1. Usando un taladro con una broca de 5 mm (3/16"), perfore los orificios de los 11 remaches ciegos (Figura 145) que sujetan la pletina de refuerzo (una sola fila de remaches) y la cubierta de goma al extremo de la cubierta de sección de 11 boquillas de la sección de fumigación central que retiró en el paso 2 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto.



   Figura 145

   1. Cubierta de la sección de 11 boquillas
   2. Taladro y broca de 5 mm (3/16")
   3. Remache (3/16" x ½")
   4. Pletina de refuerzo (una fila)
   5. Cubierta de goma

2. Retire la pletina de refuerzo, las 11 arandelas (3/16"), y la cubierta de goma de la cubierta de brazo de 11 boquillas (Figura 145).

   Note: Guarde la pletina de refuerzo, las arandelas y la cubierta de goma para su instalación en los pasos 5 y 6.

3. Alinee los orificios de la pletina de refuerzo (dos filas) de la extensión de la cubierta con los orificios del extremo de la cubierta de brazo de 11 boquillas (Figura 146).



   Figura 146

   1. Cubierta de la sección de 11 boquillas
   2. Pletina de refuerzo (dos filas)
   3. Extensión de la cubierta

4. Sujete la extensión de la cubierta a la cubierta de sección de 11 boquillas (Figura 147) con 11 remaches ciegos (Pieza Toro N° 114439).



   Figura 147

   1. Cubierta de la sección de 11 boquillas
   2. Pletina de refuerzo (dos filas)
   3. Remaches ciegos (Pieza Toro N° 114439)
   4. Extensión de la cubierta

5. Alinee los orificios de la cubierta de goma y la pletina de refuerzo (una fila) que retiró en el paso 2 con los orificios del extremo de la extensión de la cubierta (Figura 148).



   Figura 148

   1. Cubierta de la sección de 11 boquillas
   2. Extensión de la cubierta
   3. Remache ciego (Pieza Toro N° 114439)
   4. Arandela (3/16")
   5. Pletina de refuerzo (una fila)
   6. Cubierta de goma

6. Sujete la pletina de refuerzo y la cubierta de goma a la extensión de la cubierta con los 11 remaches ciegos (Pieza Toro N° 114439) y las 11 arandelas (3/16") que retiró en el paso 5.

   Note: Las arandelas (3/16") deben colocarse por dentro de la extensión de la cubierta.

1. Instale las cuatro tuercas rápidas (Pieza Toro Nº 94-2413) en los 2 soportes de la cubierta de la sección central (Pieza Toro Nº 131–3703–03), tal y como se muestra en (Figura 149).



   Figura 149

   1. Tuerca rápida (Pieza Toro Nº 94-2413)
   2. Soporte (cubierta de la sección central—Pieza Toro N° 131–3703–03)

2. En la extensión de la sección de fumigación central, localice los dos pares de orificios de la cara vertical del tramo de celosía que tienen un espaciado entre orificios de 25 mm (1") (Figura 150).



   Figura 150

   1. Extensión (sección de fumigación central)
   2. Soporte de sujeción—Pieza Toro N° 131–3703–03 (pestaña ancha hacia la derecha)
   3. Orificio del tramo de celosía (extensión de la sección de fumigación central)
   4. Contratuerca con arandela prensada (⅜"—Pieza Toro N° 104-8301)
   5. Perno con arandela prensada (⅜" x 1¼"—Pieza Toro N° 110-5050)

3. Alinee los orificios de un soporte de sujeción (Pieza Toro Nº 131–3703–03) con los orificios de la extensión de la sección de fumigación central que identificó en el paso 2, con la pestaña ancha del soporte a la izquierda; consulte Figura 150.

4. Monte el soporte en el tramo de celosía (Figura 150) con 4 pernos con arandela prensada (⅜" x 1¼"—Pieza Toro N° 110-5050) y 4 contratuercas con arandela prensada (⅜"—Pieza Toro N° 104-8301).

5. Repita los pasos 2 a 4 en los otros 2 pares de orificios de la extensión de la sección de fumigación central, con el otro soporte, los pernos con arandela prensada y las contratuercas con arandela prensada.

6. Apriete los pernos y las tuercas a 37 – 45 N∙m (27 – 33 pies-libra).

1. Alinee los orificios de la cubierta de la sección central con los orificios del soporte de la cubierta de la sección central (Figura 151).



   Figura 151

   1. Cubierta del brazo izquierdo
   2. Soportes
   3. Cubierta del brazo derecho
   4. Perno con arandela prensada (5/16" x 1¼")
   5. Cubierta del brazo central
   6. Pletinas de sujeción

2. Alinee los orificios de 2 de las pletinas de sujeción que retiró en el paso 1 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto con los orificios de la cubierta y 2 de los soportes (Figura 151).

3. Sujete las pletinas de sujeción y la cubierta a los soportes con los 4 pernos con arandela prensada (5/16" x 1¼") que retiró en el paso 1 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto.

4. Alinee los orificios de las 2 pletinas de sujeción (Pieza Toro N° 120–0629) con los 4 orificios restantes de la cubierta y los 4 orificios restantes de los soportes de sujeción (Figura 151).

5. Monte las pletinas de sujeción y la cubierta a los soportes (Figura 151) con los 4 pernos con arandela prensada (5/16 x 1¼"—Pieza Toro N° 323-36).

6. Apriete los pernos a 1978 – 2542 N·cm (175 – 225 pulgadas-libra).

1. Alinee los orificios de la placa del receptor de navegación, del espaciador (⅜" x 1") y del soporte del receptor (Figura 152).



   Figura 152

   1. Perno (⅜" x 3¼")
   2. Arandela (⅜" x 13/16")
   3. Placa del receptor de navegación
   4. Contratuerca con arandela prensada (⅜")
   5. Espaciador (⅜" x 1")
   6. Soporte del receptor
   7. Arandela de freno (⅜")
   8. Contratuerca con arandela prensada (5/16")
   9. Perno con arandela prensada (5/16" x ¾")

2. Monte la placa del receptor y el espaciador en el soporte con un perno (⅜" x 3¼"), una arandela de freno (⅜"), una arandela (⅜" x 13/16") y una contratuerca con arandela prensada (⅜"), como se muestra en la Figura 152.

3. Monte el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") en el orificio más pequeño del soporte del receptor y la ranura de la placa del receptor (Figura 152).

4. Apriete los pernos y las tuercas hasta que pueda girar la placa del receptor con una ligera resistencia.

1. Monte el soporte del receptor y el espaciador (⅜" x 7/16") en la barra antivuelco con el perno con arandela prensada (⅜" x 1½"), como se muestra en la Figura 153.



   Figura 153

   1. Barra antivuelco (ROPS)
   2. Espaciador (⅜" x 7/16")
   3. Soporte del receptor
   4. Perno con arandela prensada (⅜" x 1½")

2. Apriete los pernos hasta que pueda girar la placa del receptor con una ligera resistencia.

3. Nivele la placa del receptor lateralmente (izquierda/derecha) (Figura 154).



   Figura 154

4. Apriete el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

5. Nivel la placa del receptor en sentido adelante/atrás (Figura 154).

6. Apriete el perno (⅜" x 3¼") y la contratuerca con arandela prensada (⅜") a 37 – 45 N∙m (27 – 33 pies-libra).

1. Alinee las 3 pestañas roscadas de la base del receptor de navegación con los 3 orificios de la placa del receptor (Figura 155).



   Figura 155

   1. Receptor de navegación
   2. Placa del receptor
   3. Soporte de la antena del módem
   4. Arandela (5 mm)
   5. Perno de cabeza hexagonal (5 mm x 16 mm)

2. Alinee el orificio y la ranura del soporte de la antena del módem con los orificios de la placa del receptor (Figura 155).

3. Monte el receptor de navegación y el soporte de la antena en la placa (Figura 155) con los 3 pernos de cabeza hexagonal (5 mm x 16 mm) y las 3 arandelas (5 mm).

4. Apriete los 3 pernos a 576 – 712 N∙cm (51 – 63 pulgadas-libra).

1. Limpie cualquier grasa de la superficie del soporte de la antena del módem.

2. Retire el papel protector del adhesivo de doble cara de la parte inferior de la antena del módem (Figura 156).



   Figura 156

3. Fije la antena del módem a la parte superior del soporte de la antena del módem, como se muestra en la Figura 156.

4. Sujete el soporte de la antena con 3 bridas, como se muestra en la Figura 157.



   Figura 157

   1. Antena del módem
   2. Bridas

5. Sujete el arnés de cables de la antena del módem al soporte, como se muestra en la Figura 157.

1. Enrute el arnés de la antena del módem hacia la derecha por la barra antivuelco (Figura 158).



   Figura 158

   1. Conectores (arnés de la antena del módem)

2. Enrute el arnés hacia abajo y hacia adelante, como se muestra en la Figura 158.

3. Se sujetará el arnés de la antena del módem a la barra antivuelco en Enrutado del arnés de datos de navegación y eléctrico al lado derecho de la máquina.

1. Sitúe la rama de 302 cm (119") del arnés de datos de navegación y eléctrico junto al tubo derecho del ROPS con el conector hembra de 12 vías (gris) y el conector hembra de 12 vías (negro) hacia arriba hasta el receptor de navegación (Figura 160).



   Figura 160

   1. Conector de 12 pines izquierdo (gris)—receptor de navegación
   2. Conector de 12 pines derecho (negro)—receptor de navegación
   3. Conector hembra de 12 vías - arnés de datos marcado
   4. Arnés de la antena del módem
   5. Rama de 302 cm (119") del arnés de datos
   6. Conector hembra de 12 vías - arnés de datos marcado
   7. Bridas
   8. Tubo derecho del ROPS

2. Alinee las 2 pestañas de la cara larga del conector hembra de 12 vías del arnés de datos marcado con las 2 muescas del lado horizontal inferior del conector de 12 pines izquierdo (gris) del receptor de navegación (Figura 161).

   Important: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las ranuras de los conectores macho del receptor de navegación.



   Figura 161

   1. Ranuras guía—lado horizontal inferior (conector de 12 pines izquierdo (gris)—receptor de navegación)
   2. Ranuras guía—lado vertical izquierdo (conector de 12 pines derecho (negro)—receptor de navegación)
   3. Pestañas-guía – cara corta (, conector hembra de 12 vías—arnés de datos)
   4. Pestañas-guía – cara larga (, conector hembra de 12 vías—arnés de datos)

3. Enchufe el conector del arnés de datos en el conector izquierdo (gris) de 12 pines del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 161).

4. Alinee las 2 pestañas del lado corto del conector hembra de 12 vías—arnés de datos marcado con las 2 muescas del lado izquierdo vertical del conector de 12 pines derecho (negro) del receptor de navegación (Figura 161).

   Important: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las ranuras de los conectores macho del receptor de navegación.

5. Enchufe el conector del arnés de datos en el conector derecho (negro) de 12 pines del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 161).

1. Enrute el arnés de datos de navegación y eléctrico por el tubo derecho de la barra antivuelco y el arnés de la antena del módem hasta el travesaño del soporte del asiento (Figura 162).



   Figura 162

   1. Arnés de la antena del módem
   2. Tubo derecho de la barra antivuelco
   3. Arnés de datos
   4. Bridas

2. Sujete los arneses a la barra antivuelco con 5 bridas, como se muestra en la Figura 162.

   Note: Asegúrese de que hay holgura en el arnés entre los conectores hembra de 12 vías y la brida.

3. Enrute la rama de 227 cm (89½") del arnés de datos de navegación y eléctrico por la parte inferior de la consola de control de la máquina (Figura 163).



   Figura 163

   1. Rama de 227 cm (89½") del arnés (arnés de datos de navegación y eléctrico)
   2. Rama de 258 cm (101½") del arnés de alimentación (arnés de datos de navegación y eléctrico)
   3. Arnés de datos de navegación y eléctrico
   4. Arnés de la antena del módem

4. Enrute la rama de 258 cm (101½") del arnés de datos de navegación y eléctrico por el tubo de sujeción del amortiguador y hacia la batería (Figura 163).

1. Pegue el soporte magnético del arnés de fumigación del kit en el bastidor del tubo superior derecho del bastidor de la máquina (Figura 164).



   Figura 164

   1. Soporte magnético (arnés de fumigación del kit)
   2. Tubo superior derecho del bastidor
   3. Conector hembra de 4 vías (marcado —arnés del fumigador del kit)
   4. Conector de 4 pines (marcado —arnés de datos)

2. Enchufe el conector de 4 pines marcado del arnés de datos en el conector hembra de 4 vías marcado del arnés de fumigación del kit (Figura 164).

1. Limpie la superficie superior de la pantalla de fumigación X25 con alcohol y un trapo limpio.

2. Retire el papel protector de las 2 cintas adhesivas.

3. Alinee las cintas adhesivas con la parte superior del monitor de fumigación, como se muestra en la Figura 165.



   Figura 165

   1. 51 mm (2")
   2. Cintas adhesivas
   3. Monitor de fumigación (lado trasero)

4. Fije las cintas adhesivas a la parte superior del monitor con una presión firme.

1. En la parte trasera de la consola de control, con los 2 conectores (26 pines) hacia abajo, retire la contratuerca superior (5 mm) del espárrago del soporte de bola (Figura 166, A).



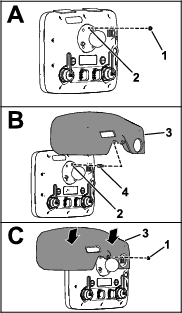

   Figura 166

   1. Contratuerca (5 mm)
   2. Espárrago — 5 mm (consola de control, soporte de bola)
   3. Visera del monitor
   4. Separador roscado

2. Aplique una capa de fijador de roscas (capilar—resistencia media-alta) a las roscas de la porción de la tuerca del separador roscado (Figura 167).



   Figura 167

   1. Fijador de roscas (capilar — resistencia media alta) – roscas de la tuerca del separador roscado
   2. Fijador de roscas (capilar — resistencia media alta) — roscas del espárrago

3. Enrosque el separador en el espárrago del soporte de bola (Figura 166, B) y apriete el separador a 250 N∙cm (22 pulgadas-libra).

4. Aplique una capa de fijador de roscas (capilar—resistencia media–alta) a las roscas de la porción del espárrago del separador roscado (Figura 167).

5. Retire el papel protector de las 2 cintas adhesivas que aplicó en Aplicación de las cintas adhesivas al monitor de fumigación.

6. Alinee el orificio de la visera del monitor con la porción del espárrago del separador roscado (Figura 166, B).

7. Monte la visera en el monitor (Figura 166, C) con la contratuerca de 5 mm que retiró en el paso 1.

   Note: Presione sobre las zonas de la visera donde están colocadas las cintas adhesivas.

8. Apriete la tuerca a 250 N∙cm (22 pulgadas-libra).

1. Marque la posición del volante respecto a la válvula de dirección con un trozo de cinta (Figura 168).



   Figura 168

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)
   6. Cinta

2. Retire la tapa del volante (Figura 168).

3. Retire la tuerca (⅝") y la arandela (⅝") que sujetan el volante a la válvula de dirección, y retire el volante (Figura 168).

1. Alinee el soporte del monitor con la máquina como se muestra en la Figura 169.



   Figura 169

   1. Soporte del monitor

2. Monte el soporte del monitor en el alojamiento de la válvula de dirección (Figura 170) con los 3 pernos con arandela prensada (6 mm x 12 mm).



   Figura 170

   1. Soporte del monitor
   2. Perno con arandela prensada (6 mm x 12 mm)
   3. Alojamiento (válvula de dirección)

3. Monte la placa del soporte del monitor en el tubo del chasis de la máquina (Figura 171) con las 2 abrazaderas y las 4 tuercas con arandela prensada (5/16").



   Figura 171

   1. Contratuerca con arandela prensada (5/16")
   2. Placa (soporte del monitor)
   3. Tubo (chasis de la máquina)
   4. Abrazadera (5/16")

4. Apriete los 3 pernos con arandela prensada (6 mm x 12 mm) de la válvula de dirección a 972 – 1198 N∙cm (86 – 106 pulgadas-libra); apriete las contratuercas con arandela prensada del tubo a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

1. Alinee la cinta del volante con la cinta del alojamiento de la válvula de dirección (Figura 172).



   Figura 172

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)

2. Monte el volante sobre el eje de la válvula de dirección (Figura 172) con la arandela (⅝") y la tuerca (⅝") que retiró en el paso 3 de Retirada del volante.

3. Apriete la tuerca a 206 – 254 N∙m (152 – 188 pies-libra).

4. Instale el embellecedor que retiró en el paso 2 de Retirada del volante en el volante (Figura 209).

1. Monte el soporte de bola en el soporte del monitor (Figura 173) con los 4 pernos con arandela prensada (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 173

   1. Soporte (soporte del monitor)
   2. Perno con arandela prensada (5/16" x ¾")
   3. Soporte de bola
   4. Contratuerca con arandela prensada (5/16")

2. Apriete los pernos y las tuercas a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

3. Conecte la bola del monitor y el soporte de bola de la máquina al brazo del monitor (Figura 174).



   Figura 174

   1. Bola (monitor)
   2. Brazo del monitor
   3. Soporte de bola

4. Ajuste el monitor de manera que quede visible desde la posición del operador de la máquina, y apriete el pomo del brazo del monitor a mano (Figura 174).

1. Enrute la rama de 227 cm (89½") del arnés de datos de navegación y eléctrico (la rama que tiene el conector hembra de 26 vías) hacia arriba por el tubo de sujeción de la consola de control (Figura 175).



   Figura 175

   1. Tubo de sujeción (consola de control)
   2. Arnés de datos de navegación y eléctrico — rama de 227 cm (89½")

2. Alinee el conector hembra de 26 vías del arnés de datos con el conector de 26 pines de la consola de control e introduzca el conector macho en el conector hembra hasta que el cierre del conector se enganche firmemente (Figura 176).



   Figura 176

   1. Conector de 26 pines (consola de control)
   2. Conector hembra de 26 vías — arnés de datos (consola de control)

Retire la resistencia de terminación del conector hembra de 6 vías marcado CAN 2 TERMINATOR del cable de datos, como se muestra en la Figura 177.

Note: Ya no necesitará la resistencia de terminación.

Figura 177

1. Conector hembra de 6 vías del cable de datos
2. Resistencia de terminación

1. Alinee el arnés de datos del módem con el conector RS-232 marcado hacia la consola de control (Figura 178).



   Figura 178

   1. Conector RJ45 (marcado X-CONSOLE — arnés de datos del módem)
   2. Conector de 4 pines (marcado ETHERNET CL-55 — arnés de datos del módem)

2. En la parte delantera de la pantalla de fumigación, retire el tapón del puerto RJ45 (Figura 179).



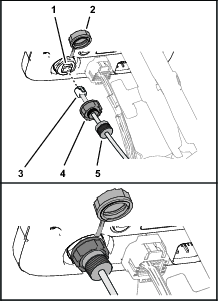

   Figura 179

   1. Puerto RJ45 (pantalla de fumigación)
   2. Tapón
   3. Conector RJ45 (marcado X-CONSOLE — arnés de datos del módem)
   4. Tuerca estanca del puerto
   5. Tuerca de compresión

3. Enchufe el conector RJ45 del cable de datos del módem marcado X-CONSOLE en el puerto RJ45 de la pantalla de fumigación (Figura 179).

4. Monte la tuerca estanca sobre el puerto RJ45 de la pantalla de fumigación, y apriete la tuerca estanca (Figura 179).

5. Monte la tuerca de compresión sobre la tuerca estanca, y apriete la tuerca de compresión (Figura 179).

1. Enrute el arnés de datos del módem junto al arnés de datos de la consola de control (Figura 180).



   Figura 180

   1. Arnés de datos del módem
   2. Tubo de sujeción del amortiguador
   3. Arnés de datos (consola de control)

2. Enrute el arnés de datos del módem por debajo del tubo de sujeción del amortiguador de la máquina

3. Enrute el arnés de datos del módem por detrás de los relés y hacia abajo (Figura 181).



   Figura 181

   1. Arnés de datos (consola de control)
   2. Arnés de datos del módem

4. Alinee el conector de 4 pines marcado del arnés de datos del módem cerca de los 4 conectores del arnés de la antena del módem, como se muestra en la Figura 182.



   Figura 182

   1. Conectores (arnés de la antena del módem)
   2. Conector de 4 pines (marcado – arnés de datos del módem)

1. En el tubo superior derecho del bastidor, sujete el arnés de datos de navegación y eléctrico, y la rama CAN 2 ASC 10 BUS del arnés de cables al arnés del kit de fumigación con 2 bridas (Figura 183).



   Figura 183

   1. Arnés de fumigación del kit
   2. Bridas
   3. Arnés de datos de navegación y eléctrico
   4. Rama CAN 2 ASC 10 BUS del arnés de cables
   5. Arnés de la antena del módem

2. Enrolle y ate con 2 bridas el arnés de la antena del módem y el mazo del arnés de fumigación del kit (Figura 183).

3. Sujete el arnés de datos del módem y el arnés de datos de navegación y eléctrico al tubo del monitor con una brida (Figura 184).



   Figura 184

   1. Brida
   2. Arnés de datos del módem
   3. Tubo del monitor
   4. Arnés de datos de navegación y eléctrico

4. Sujete el arnés de datos del módem al arnés de datos de navegación y eléctrico con una brida, como se muestra en la Figura 184.

1. Enchufe el conector coaxial del arnés de la antena del módem marcado en el puerto coaxial del módem CL-55 marcado WIFI/BT, y apriete el conector coaxial (Figura 190).



   Figura 190

   1. Conector coaxial (marcado – arnés de la antena del módem)
   2. Conector rápido coaxial azul (marcado – arnés de la antena del módem)
   3. Conector rápido coaxial violeta (marcado – arnés de la antena del módem)
   4. Conector rápido coaxial rojo (marcado — arnés de la antena del módem)

2. Enchufe el conector rápido coaxial azul del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente (Figura 190).

3. Enchufe el conector rápido coaxial violeta del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente (Figura 190).

4. Enchufe el conector rápido coaxial rojo del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente (Figura 190).

1. Enchufe el conector de 4 pines del arnés de datos del módem marcado en el conector hembra de 4 vías (sin marcar) del módem CL-55, y apriete la tuerca moleteada del conector de 4 pines (Figura 191).



   Figura 191

   1. Conector de 4 pines (marcado — arnés de datos del módem)
   2. Conector hembra de 4 vías (sin marcar - módem CL-55)
   3. Conector hembra de 18 vías (marcado — arnés de alimentación del módem)
   4. Conector de 18 pines (módem CL-55)

2. Enchufe el conector hembra de 18 vías del arnés de alimentación del módem marcado en el conector de 18 pines del módem CL-55 (Figura 191).

1. Retire la grapa que sujeta el arnés de cables de la máquina al soporte de la varilla de sujeción (Figura 192).



   Figura 192

   1. Grapa (arnés de cables de la máquina)
   2. Soporte de la varilla de sujeción

2. Retire el tornillo (¼" x ¾") y la tuerca con arandela prensada (¼") de la pestaña del bastidor de la máquina, como se muestra en la Figura 193.

   Note: Guarde el tornillo y la contratuerca para instalar el soporte del módem.



   Figura 193

   1. Tornillo (¼" x ¾")
   2. Pestaña (bastidor de la máquina)
   3. Soporte del pivote derecho del asiento
   4. Contratuerca con arandela prensada (¼")
   5. Grapa (arnés de cables de la máquina)

3. Retire la grapa que sujeta el arnés de cables de la pestaña del bastidor de la máquina (Figura 193).

4. Monte el soporte del módem en el módem CL-55 con 2 tornillos mecánicos ranurados (Nº 10-24 x 1½), 2 espaciadores (¼" x ¾") y 2 contratuercas (Nº 10-24), como se muestra en la Figura 194.



   Figura 194

   1. Tornillo mecánico ranurado (Nº 10-24 x 1½")
   2. Soporte del módem
   3. Espaciador (¼" x ¾")
   4. Módem CL-55
   5. Contratuerca (Nº 10-24)

5. Alinee el soporte del módem debajo del soporte de la varilla de sujeción y detrás de la pestaña del bastidor de la máquina, como se muestra en la Figura 195.



   Figura 195

   1. Soporte de la varilla de sujeción
   2. Grapa (arnés de cables de la máquina)
   3. Tornillo (¼" x ¾")
   4. Contratuerca con arandela prensada (¼")
   5. Soporte del módem
   6. Pestaña (bastidor de la máquina)

6. Introduzca la grapa inferior del arnés de cables en el orificio del soporte del módem, como se muestra en la Figura 195.

7. Introduzca la grapa superior del arnés de cables en los orificios del soporte del módem y del soporte de la varilla (Figura 196).



   Figura 196

   1. Soporte del módem
   2. Grapa (arnés de cables de la máquina)
   3. Soporte de la varilla de sujeción

1. En la parte delantera de la consola de control de la máquina, enrute el conector marcado del arnés del Bus ISO-CAN hasta la parte inferior de la consola (Figura 198).



   Figura 198

   1. Conector (marcado - arnés del Bus ISO-CAN)
   2. Conectores (marcados —ISO-CAN BUS HARNESS)

2. Retire el tapón del conector hembra de 4 vías marcado del arnés de datos de navegación y eléctrico (Figura 199).



   Figura 199

   1. Conector hembra de 4 vías (marcado —arnés de datos de navegación y eléctrico)
   2. Tapón
   3. Arnés del Bus ISO-CAN

3. Enchufe el conector de 4 pines marcado del arnés del Bus ISO-CAN en el conector hembra de 4 vías marcado del arnés de datos de navegación y eléctrico (Figura 200).



   Figura 200

   1. Conector hembra de 4 vías (marcado —arnés de datos de navegación y eléctrico)
   2. Conector de 4 pines (marcado —arnés de Bus ISO-CAN)

4. Enrute los conectores marcados y del arnés del Bus ISO-CAN hacia el bloque de fusibles (Figura 201).



   Figura 201

   1. Conectores (marcado y —arnés del Bus ISO-CAN)

1. En el bloque de fusibles, retire el tapón del conector hembra de 3 vías marcado del arnés de cables de la máquina (Figura 202).



   Figura 202

   1. Conector hembra de 3 vías (marcado - arnés de cables de la máquina)
   2. Tapón
   3. Conectores – arnés de fumigación del kit (marcado y – no conectar)
   4. Conector de 3 pines (marcado —arnés del Bus ISO-CAN)

2. Enchufe el conector de 3 pines marcado del arnés del Bus ISO-CAN en el conector hembra de 3 vías marcado del arnés de cables de la máquina (Figura 202).

   Important: No conecte los conectores del arnés marcados y del arnés de fumigación del kit.

1. Enrolle el arnés del Bus ISO-CAN y átelo al arnés de datos de navegación y eléctrico con una brida (Figura 203).



   Figura 203

   1. Brida
   2. Arnés del Bus ISO-CAN
   3. Tubo derecho del bastidor
   4. Arnés de datos de navegación y eléctrico

2. Sujete el arnés del Bus ISO-CAN y el arnés de datos de navegación y eléctrico al tubo derecho del bastidor con una brida, como se muestra en la Figura 203.

3. Complete los procedimiento de configuración desde el 38 – Instalación del arnés adaptador y la resistencia de terminación hasta el 56 – Realización de una calibración del caudalímetro en el Impreso Nº 3438-188.

1. Retire las 2 contratuercas con arandela prensada y la varilla de sujeción de los 2 pernos en J que sujetan la batería al soporte de la batería (Figura 209).



   Figura 209

   1. Contratuerca con arandela prensada (¼")
   2. Varilla de sujeción
   3. Perno en J
   4. Batería (300 A)

2. Retire la batería de la máquina (Figura 209).

   Note: Ya no necesitará las tuercas con arandela prensada, la varilla de sujeción y la batería (300 A).

3. Retire los pernos (10-24 x ¾") y las tuercas (10-24) que sujetan los bloques de fusibles al soporte de la batería (Figura 210).

   Note: Guarde los pernos (10-24 x ¾) y las tuercas (10-24) para su instalación en Instalación del soporte de la batería y la batería (540 A).



   Figura 210

   1. Varilla de sujeción
   2. Bloque de fusibles
   3. Perno con arandela prensada (⅜" x ¾")
   4. Perno (10-24 x ¾")

4. Retire los 2 pernos con arandela prensada (⅜" x ¾") que sujetan el soporte de la batería al tubo de sujeción del amortiguador (Figura 210).

   Note: Guarde el perno con arandela prensada (⅜" x ¾") para su instalación en Instalación del soporte de la batería y la batería (540 A).

5. Retire los 2 pernos en J y la bandeja de la batería del soporte de la batería (Figura 211).



   Figura 211

   1. Perno en J
   2. Bandeja de la batería

6. Retire el soporte de la batería de la máquina (Figura 212).

   Note: Ya no necesitará los pernos en J, la bandeja de la batería y el soporte de la batería.



   Figura 212

   1. Soporte de la batería

1. Alinee el nuevo soporte de la batería con el tubo del sujeción del amortiguador y los bloques de fusibles (Figura 213).



   Figura 213

   1. Soporte de la batería

2. Monte el soporte de la batería en el tubo del sujeción del amortiguador (Figura 214) con los 2 pernos con arandela prensada (⅜" x ¾") que guardó en el paso 4 de Retirada de la batería (300 A) y el soporte de la batería.



   Figura 214

   1. Tubo de sujeción del amortiguador
   2. Soporte de la batería
   3. Bloque de fusibles
   4. Perno (10-24 x ¾")
   5. Perno con arandela prensada (⅜" x ¾")

3. Apriete los pernos con arandela prensada a 37 – 45 N∙m (27 – 33 pies-libra).

4. Sujete los bloques de fusibles al soporte de la batería (Figura 214) con el perno (10-24 x ¾) y las tuercas (10-24) que retiró en el paso 3 de Retirada de la batería (300 A) y el soporte de la batería.

5. Monte la batería en el soporte de la batería con el perno (5/16" x 1¾"), la arandela (5/16"), la pletina de sujeción y la contratuerca con arandela prensada (5/16"), como se muestra en la Figura 215.



   Figura 215

   1. Batería (540 A)
   2. Pletina de sujeción de la batería
   3. Perno (5/16" x 1¾")
   4. Contratuerca con arandela prensada (5/16")
   5. Soporte de la batería
   6. Arandela (5/16")

6. Apriete el perno y la tuerca a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

1. En el cabezal de la bomba, a la posición de las 11, afloje los 2 pernos como se muestra en la Figura 216 para dejar un espacio de 7 mm – 10 mm (¼" – ⅜") entre la cabeza de los pernos y la bomba.

   Note: No es necesario retirar los pernos de la bomba de fumigación.



   Figura 216

   1. Pernos (cabezal de la bomba)
   2. Cabezal de la bomba (posición de las 11)
   3. Parte trasera de la máquina

2. Alinee el soporte del alternador entre los pernos que aflojó en el paso 1 y el cabezal de la bomba (Figura 217).



   Figura 217

   1. Soporte del alternador
   2. Pernos (cabezal de la bomba)

3. Apriete los pernos a 61 – 75 N (45 – 55 pies-libra).

1. Afloje la tuerca del eje la polea tensora (Figura 218).

   Note: Asegúrese de que no hay tensión de la correa.



   Figura 218

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

2. Gire el perno tensor de la correa para eliminar la tensión de la correa de la bomba de fumigación (Figura 218).

3. Retire los 4 pernos (¼" x 1") y las 4 arandelas de freno (¼") que sujetan la polea a la bomba de fumigación (Figura 219).

   Important: No retire la polea.

   Note: Guarde la arandela de freno para su instalación en el paso 5. Ya no necesitará los pernos.



   Figura 219

   1. Perno (¼" x 1")
   2. Arandela de freno (¼")
   3. Polea (bomba de fumigación)

4. Alinee los orificios de la polea del alternador (kit) con los orificios de la polea de la bomba de fumigación (Figura 220).



   Figura 220

   1. Polea de transmisión 279 mm (11")
   2. Polea (bomba de fumigación)
   3. Perno (¼" x 2¼")
   4. Arandela de freno (¼")

5. Monte la polea del alternador en la polea de la bomba de fumigación y la bomba de fumigación con los 4 pernos (¼" x 2¼") y 4 arandelas de freno (¼").

6. Apriete los pernos a 1017 – 1243 N∙m (90 – 110 pulgadas-libra).

7. Gire el perno tensor de la correa para aumentar la tensión de la correa hasta que la correa se desvíe 9.5 mm (⅜") al aplicar una fuerza de 4.5 kg (10 libras) en el punto intermedio entre los piñones del motor y la bomba de fumigación.



   Figura 221

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

8. Apriete la tuerca del eje de la polea tensora a 37 – 44 N∙m (27 – 33 pies-libra).

1. Monte el alternador (60 A) en el saliente roscado del soporte del alternador (Figura 222) con el perno con arandela prensada (⅜" x 1½").



   Figura 222

   1. Pestaña roscada (8 mm) – alternador (60 A)
   2. Pestaña ranurada (soporte del alternador)
   3. Perno con arandela prensada (8 mm x 25 mm)
   4. Perno con arandela prensada (⅜" x 1½")
   5. Pestaña (orificio de 10 mm (⅜")) – alternador (60 A)
   6. Saliente roscado (⅜ – 16) – soporte del alternador

2. Sujete la pestaña roscada del alternador a la pestaña ranurada del soporte del alternador (Figura 222) con el perno con arandela prensada (8 mm x 25 mm).

3. Coloque la correa en V sobre la polea motriz (279 mm (11")) y la polea del alternador (Figura 223).



   Figura 223

   1. Polea (alternador – 60 A)
   2. Correa en V
   3. Polea de transmisión 279 mm (11")

4. Gire el alternador (Figura 224) hacia arriba para aumentar la tensión de la correa hasta que la correa se desvíe 9.5 mm (⅜") al aplicar una fuerza de 4.5 kg (10 libras) en el punto intermedio entre la polea del alternador y la polea de transmisión (279 mm (11")).



   Figura 224

   1. Perno con arandela prensada (8 mm x 25 mm)
   2. Perno con arandela prensada (⅜" x 1½")
   3. Desviación de la correa – 9.5 mm (⅜")

5. Apriete el perno con arandela prensada (8 mm x 25 mm) a 23 – 29 N∙m (17 – 21 pies-libra).

6. Apriete el perno con arandela prensada (⅜" x 1½") a 37 – 45 N∙m (27 – 33 pies-libra).

1. Conecte el conector de 2 vías del extremo del cable rosa de 57 cm (23½") del arnés de fumigación del kit (Figura 225) en el conector de 2 pines del alternador (50 A).



   Figura 225

   1. Conector de 2 pines – alternador (50 A)
   2. Conector hembra de 2 vías — cable rosa del sensor, 57 cm (23½")

2. Enrute el cable rosa del sensor lejos de las correas del alternador, y sujete el cable con una brida.

3. Retire la tuerca del borne (Figura 226) del alternador (50 A).



   Figura 226

   1. Cable del alternador (rojo — calibre 6)
   2. Tuerca
   3. Borne – alternador (50 A)

4. Conecte el extremo del cable rojo de calibre 6 del alternador con cubierta aislante al borne del alternador (50 A) con la tuerca (Figura 226).

5. Enrute el otro extremo del cable del alternador hacia los bornes de la batería, lejos de la polea y la correa del alternador.

6. Apriete la tuerca a 47 – 57 N∙m (34 – 42 pies-libra).

7. Coloque la cubierta aislante sobre el borne del alternador (Figura 226).

1. Conecte el conector de 5 pines del relé en el conector hembra de 5 vías (Figura 227) del arnés de fumigación del kit marcado ASC 10 ENABLE RELAY.



   Figura 227

   1. Orificio (tubo de sujeción del amortiguador)
   2. Relé
   3. Grapa
   4. Conector hembra de 5 vías (ASC 10 ENABLE RELAY — arnés de cables del kit)

2. Alinee el orificio de la pestaña de montaje del relé con el orificio del tubo de sujeción del amortiguador, y sujete el relé al tubo con una grapa (Figura 227).

1. Prepare un multímetro para realizar una prueba de continuidad.

2. En el bloque de fusibles 3 de la máquina, introduzca la sonda del multímetro en el contacto 4 (columna de la derecha) del bloque de fusibles 2, como se muestra en la Figura 228.



   Figura 228

   1. Bloque de fusibles 3 (máquina)
   2. Cable del multímetro
   3. Bloque de fusibles 2 — contacto 4 (columna de la derecha)
   4. Sonda del multímetro

3. En el lado delantero de los bloques de fusibles, utilice la otra sonda del multímetro para identificar el conector plano del extremo del cable rojo de calibre 10 que se conecta al contacto 4 del bloque de fusibles 2.



   Figura 229

   1. Cable del multímetro
   2. Cinta
   3. Conector plano (cable rojo de calibre 10)
   4. Sonda del multímetro

4. Utilice un trozo de cinta para marcar el conector y el cable que identificó en el paso 3 (Figura 229).

5. Conecte el conector plano que marcó en el paso 4 al conector hembra del extremo del cable rosa de 51 mm (2") del arnés de fumigación del kit (Figura 230).



   Figura 230

   1. Conector plano marcado (cable rojo de calibre 10)
   2. Conector hembra – cable rosa, 51 mm (2")

6. Inserte el fusible (15 A) en la ranura 2 del bloque de fusibles 3 hasta que esté correctamente asentado (Figura 231).



   Figura 231

   1. Ranura 2 (bloque de fusibles 3)
   2. Fusible (15 A)

7. Inserte el fusible (50 A) en el bloque de fusibles en línea del arnés de fumigación del kit hasta que el fusible esté correctamente asentado (Figura 232).



   Figura 232

   1. Bloque de fusibles en línea
   2. Fusible (50 A)

1. Retire las tuercas hexagonales y las arandelas de las abrazaderas de desconexión rápida con palancas roja y negra (Figura 233).



   Figura 233

   1. Borne negativo de la batería
   2. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   3. Arandela (¼" – abrazadera de desconexión rápida)
   4. Espárrago roscado
   5. Palanca roja (abrazadera de desconexión rápida)
   6. Palanca negra (abrazadera de desconexión rápida)
   7. Borne positivo de la batería

2. Abra la palanca de la abrazadera de desconexión rápida con palanca negra (Figura 234).



   Figura 234

   1. Palanca (abrazadera de desconexión rápida)
   2. Tuerca moleteada

3. Monte la abrazadera de desconexión rápida en el borne negativo de la batería, con el espárrago roscado de la abrazadera orientado hacia el centro de la batería, como se muestra en la Figura 233.

4. Cierre la palanca de la abrazadera de desconexión rápida (Figura 234).

   Note: Si es necesario ajustar la fuerza de apriete de la abrazadera de desconexión rápida, abra la palanca, gire la tuerca moleteada para aumentar o reducir la fuerza de apriete, y cierre la palanca de la abrazadera.

5. Repita los pasos 2 a 4 con la abrazadera de desconexión rápida con palanca roja en el borne positivo de la batería.

1. Haga un corte en el capuchón aislante del cable positivo de la batería que va al motor de arranque, como se muestra en la Figura 235.



   Figura 235

   1. Corte (capuchón aislante – cable positivo de la batería que va al motor de arranque)

2. Monte los siguientes cables y terminales en el espárrago roscado del borne positivo de la batería (Figura 236), en el orden siguiente:

   Important: Asegúrese de que el terminal del cable positivo que va desde la batería al motor de arranque está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado

   2. Terminal del cable de la batería (positivo) – al alternador (50 A)

   3. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (marcado )

   4. Terminal de anillo – rama de 21.6 cm (8½") del arnés de la máquina (marcado )

   5. Terminal de anillo – rama de 24 cm (9½") del arnés de fumigación del kit (sin marcar)

   6. Terminal del cable de la batería (positivo) – al motor de arranque



   Figura 236

   1. Arandela, ¼" (abrazadera de desconexión rápida)
   2. Tuerca hexagonal, ¼" (abrazadera de desconexión rápida)
   3. Terminal del cable de la batería (positivo) – al motor de arranque
   4. Terminal de anillo – rama de 24 cm (9½") del arnés de fumigación del kit (sin marcar)
   5. Terminal de anillo – rama de 21.6 cm (8½") del arnés de la máquina (marcado )
   6. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante rojo)
   7. Espárrago roscado – abrazadera de desconexión rápida (borne positivo de la batería)
   8. Terminal del cable de la batería (positivo) – al alternador (50 A)
   9. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )

3. Monte la tuerca hexagonal (¼") y la arandela (¼") en el espárrago roscado, y apriete la tuerca a 1017 – 1234 N∙cm (90 – 110 pulgadas-libra).

4. Coloque el capuchón aislante del cable positivo de la batería que va al motor de arranque sobre el espárrago roscado (Figura 236).

5. Monte los siguientes cables y terminales en el espárrago roscado del borne negativo de la batería (Figura 237), en el orden siguiente:

   Important: Asegúrese de que el terminal del cable negativo que va desde la batería a la conexión de masa del motor y el chasis está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante negro)

   2. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )

   3. Terminal del cable de la batería (negativo) – a la conexión de masa del motor y el chasis



   Figura 237

   1. Terminal del cable de la batería (negativo) – a la conexión de masa del motor y el chasis
   2. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   3. Arandela (¼" – abrazadera de desconexión rápida)
   4. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )
   5. Espárrago roscado – abrazadera de desconexión rápida (borne negativo de la batería)
   6. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante negro)

1. Recoja el exceso de cables del arnés de datos contra el tubo superior derecho del bastidor (Figura 238).



   Figura 238

   1. Brida
   2. Exceso de cables del arnés de datos
   3. Tubo de sujeción del amortiguador
   4. Tubo superior derecho del bastidor

2. Sujete el arnés de datos al tubo de sujeción del amortiguador con una brida (Figura 238).

3. Sujete el exceso de cables del arnés de datos al tubo superior derecho del bastidor con una brida (Figura 238).

4. Compruebe que hay espacio suficiente entre las poleas y las correas y el arnés de datos, el arnés de la batería, el arnés de cables del kit y los cables de la batería.

   Sujete el arnés de cables y los cables con bridas, según sea necesario, para mantenerlos alejados de las correas y de las poleas.

1. Alinee los orificios del capó con los orificios del salpicadero y del bastidor de la máquina (Figura 241).



   Figura 241

   1. Panel de instrumentos
   2. Capó
   3. Grapa
   4. Soporte del salpicadero

2. Sujete el capó al salpicadero y al bastidor con 9 grapas (Figura 241).

3. Conecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina a los conectores de 2 pines de los faros derecho e izquierdo (Figura 242).



   Figura 242

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

1. Alinee el panel interior del guardabarros con los tubos superior izquierdo e inferior izquierdo del bastidor (Figura 242).



   Figura 243

   1. Tubo superior izquierdo del bastidor
   2. Panel interior del guardabarros
   3. Grapa
   4. Tubo inferior izquierdo del bastidor
   5. Arandela (9/16" x ½")

2. Sujete el panel interior del guardabarros a los tubos del bastidor con las 6 grapas (Figura 243).

3. Alinee los orificios del guardabarros con los orificios del bastidor de la máquina, como se muestra en la Figura 243.



   Figura 244

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

4. Monte provisionalmente el guardabarros en el bastidor (Figura 244) con los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que retiró en el paso 2 de Retirada del guardabarros delantero izquierdo.

5. Sujete el guardabarros al perfil del bastidor con las 2 grapas (Figura 245).



   Figura 245

   1. Grapa
   2. Guardabarros delantero izquierdo

6. Apriete el perno (5/16" x 1") a 1978 – 2542 N∙cm (175 – 225 pulgadas-libra).

7. Repita los pasos 1 a 6 con el panel interior del guardabarros y el guardabarros del otro lado de la máquina.

1. Alinee el panel interior del guardabarros con los tubos superior derecho e inferior derecho del bastidor (Figura 246).



   Figura 246

   1. Arandela (9/16" x ½")
   2. Grapa
   3. Panel interior del guardabarros

2. Sujete el panel interior del guardabarros a los tubos del bastidor (Figura 246) con las 6 grapas y las 5 arandelas (9/16" x ½").

3. Alinee el guardabarros delantero derecho con la máquina como se muestra en la Figura 247, y alinee los orificios del guardabarros con los del bastidor.



   Figura 247

   1. Tuerca rápida (soporte del travesaño)
   2. Arandela (5/16")
   3. Tornillo (5/16" x 1")
   4. Guardabarros delantero derecho

4. Sujete el guardabarros delantero derecho a la tuerca rápida del soporte del travesaño (Figura 247) con el tornillo (5/16" x 1") y la arandela (5/16").

5. Sujete el guardabarros delantero derecho al perfil de montaje de la barra antivuelco con 2 grapas (Figura 248).



   Figura 248

   1. Grapa
   2. Guardabarros delantero derecho

6. Alinee el orificio del guardabarros delantero derecho con el orificio del suelo de la plataforma (Figura 249), y sujete el guardabarros al suelo con un tornillo (5/16" x 1") y una arandela (5/16").



   Figura 249

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Suelo de la plataforma
   4. Guardabarros delantero derecho

7. Alinee el orificio de la tapa inferior de la consola con el orificio del tubo de sujeción del amortiguador, y el orificio de la tapa del extremo de la consola con el orificio del tubo transversal (Figura 250).



   Figura 250

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Tapa de la consola (inferior)
   4. Tapa de la consola (extremo)

8. Sujete las tapas a los tubos (Figura 250) con 2 tornillos (5/16" x 1") y 2 arandelas (5/16").

1. Alinee los cierres del panel de acceso del motor con los casquillos de los soportes del panel en la barra antivuelco (Figura 251).



   Figura 251

   1. Cierre
   2. Soporte del panel
   3. Panel de acceso del motor

2. Monte el panel en los soportes (Figura 251).

3. Gire las palancas de los cierres hacia abajo para sujetar el panel a los soportes (Figura 251).

1. Alinee el asiento y la chapa del asiento con el chasis de la máquina (Figura 252).



   Figura 252

   1. Chapa del asiento
   2. Asiento

2. Alinee los orificios de los soportes de giro de la base del asiento con los orificios del soporte del chasis (Figura 253).



   Figura 253

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

3. Sujete la base del asiento a los soportes del chasis con los 2 pasadores de giro (Figura 253).

4. Sujete los pasadores de giro a la máquina con las 2 chavetas (Figura 253).

5. Sujete la varilla de sujeción al soporte del asiento con una arandela y una chaveta (Figura 254).



   Figura 254

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

6. Enchufe el conector hembra de 2 vías del arnés de cables de la máquina en el conector del interruptor del asiento hasta que los conectores encajen firmemente (Figura 255).



   Figura 255

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

7. Gire el asiento ligeramente hacia adelante, retire la varilla de sujeción de la muesca de retención, y gire el asiento hacia abajo hasta que se enganche correctamente.

1. Ponga el freno de estacionamiento y arranque el motor.

   Note: Deje que el motor y el sistema hidráulico se calienten durante 10 minutos.

2. Asegúrese de que el interruptor de sección maestro está en la posición de DESACTIVADO.

3. Ponga el interruptor de la bomba de fumigación y el interruptor de agitación del depósito en la posición de ACTIVADO.

4. Ponga los interruptores de las secciones izquierda, central y derecha en la posición de ACTIVADO.

5. Ponga la velocidad del motor en Rápido.

6. En la consola de control GeoLink, pulse el icono CONTROLADOR DE CAUDAL DE FUMIGACIóN.

7. En el cuadro de diálogo Controlador del caudal de fumigación, pulse el icono MODO DE CONTROL DE CAUDAL hasta que aparezca el modo manual (Figura 276).



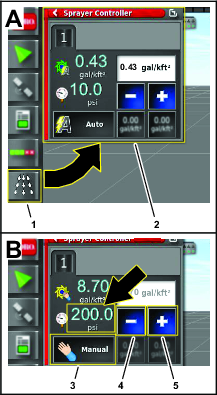

   Figura 276

   1. Icono MODO DE CONTROL DE CAUDAL (modo manual)
   2. Icono Reducir (-)
   3. Icono Aumentar (+)

8. Presione el icono Reducir (-) o Aumentar (+) para ajustar la presión del sistema de fumigación (Figura 276) a 6.9 bar (100 psi).

9. En la máquina, ponga el interruptor de agitación del depósito en la posición de DESACTIVADO.

10. Observe la presión del sistema de fumigación. Si la presión del sistema de fumigación es de 6.9 bar (100 psi), la válvula de agitación está correctamente ajustada.

    Si la presión del sistema de fumigación ha cambiado, ajuste la válvula de desvío de agitación; consulte Ajuste de la válvula de desvío de agitación.

1. Con el interruptor de agitación del depósito en la posición de DESACTIVADO, vaya a la parte trasera de la máquina y localice la válvula de desvío de agitación.



   Figura 277

   1. Actuador (válvula de agitación)
   2. Válvula de desvío de agitación

2. Ajuste la válvula de desvío de agitación (Figura 277) hasta que el indicador indique una presión del sistema de fumigación de 6.89 bar (100 psi).

3. Ponga el interruptor de agitación del depósito en la posición de ACTIVADO y observe la presión del sistema de fumigación.

   Note: Si el indicador de presión del sistema de fumigación indica más de 6.9 bar (100 psi), repita los pasos 1 y 2.

4. Ponga el interruptor de agitación del depósito en la posición de DESACTIVADO y observe la presión del sistema de fumigación.

   Note: Si el indicador de presión del sistema de fumigación indica más de 6.9 bar (100 psi), repita los pasos 1 y 2.

Important: Debe borrar la memoria RAM no volátil en la ubicación del cliente.

1. Póngase en contacto con el Centro de asistencia técnica de Toro para solicitar la contraseña de acceso del nivel de distribuidor.

2. Gire la llave de contacto a la posición de CONECTADO.

3. Pulse el icono CONFIGURACIóN de la pantalla principal (Figura 280).



   Figura 280

   1. Icono CONFIGURACIóN

4. En la pantalla de configuración, pulse el icono USUARIO y el icono NIVEL DE ACCESO (Figura 281).



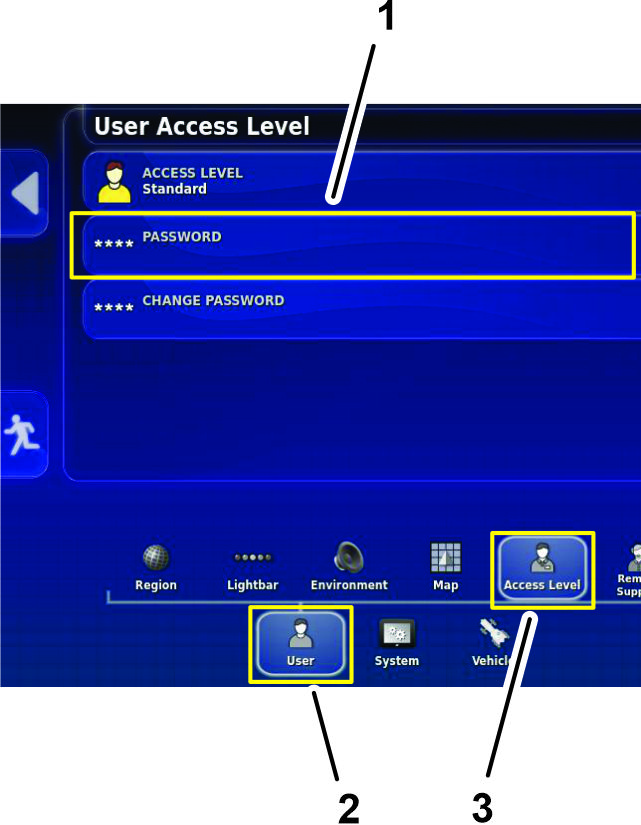

   Figura 281

   1. Icono CONTRASEñA
   2. Icono USUARIO
   3. Icono NIVEL DE ACCESO

5. Pulse el icono CONTRASEñA (Figura 281).

6. Utilice el teclado en pantalla para introducir la contraseña que recibió en el paso 1, y pulse el icono Confirmar (Figura 282).



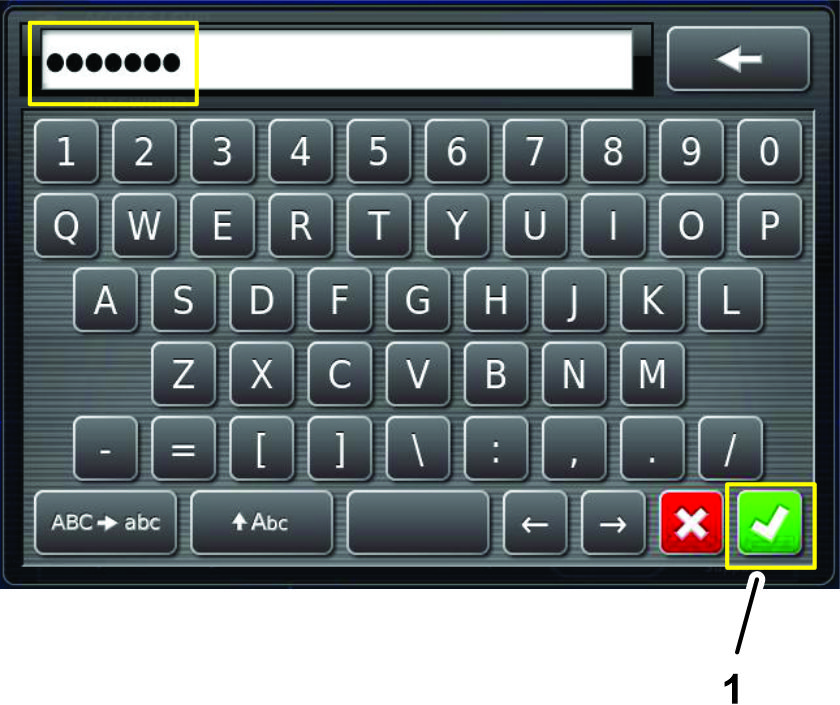

   Figura 282

   1. Icono Confirmar

   Note: La pantalla de nivel de acceso del usuario muestra el icono CONCESIONARIO (Figura 283).



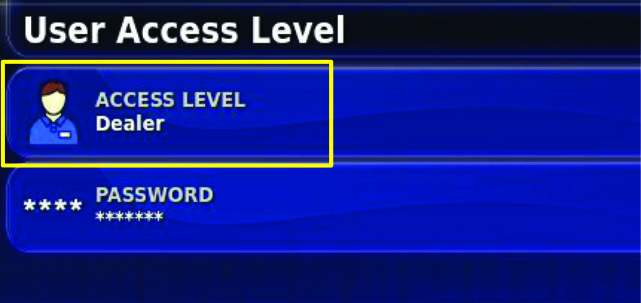

   Figura 283

1. En la pantalla Configuración, pulse el icono SISTEMA, el icono GPS y el icono CONFIGURACIóN AVANZADA (Figura 284).



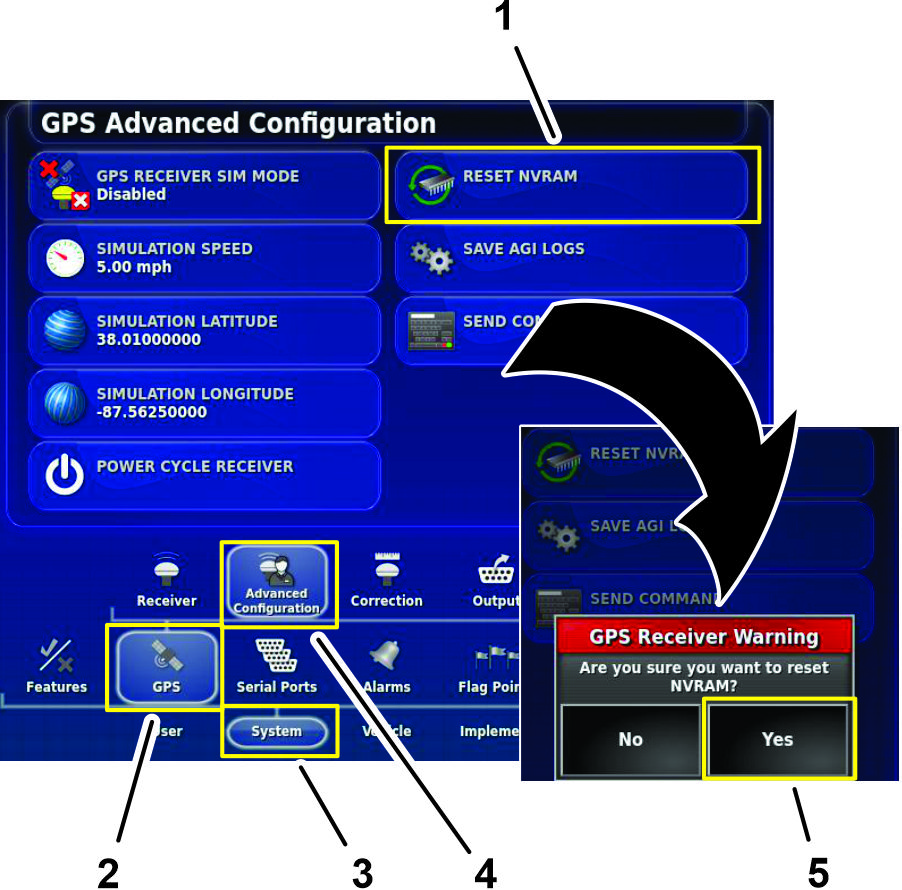

   Figura 284

   1. Icono REINICIAR NVRAM
   2. Icono GPS
   3. Icono SISTEMA
   4. Icono CONFIGURACIóN AVANZADA
   5. Icono Sí

2. En la pantalla Configuración avanzada del GPS, pulse el icono REINICIAR NVRAM (Figura 284).

3. En el cuadro de diálogo Advertencia recepción GPS, pulse el icono Sí (Figura 284).

   Note: Se muestra brevemente la advertencia Receptor desconectado (Figura 285).



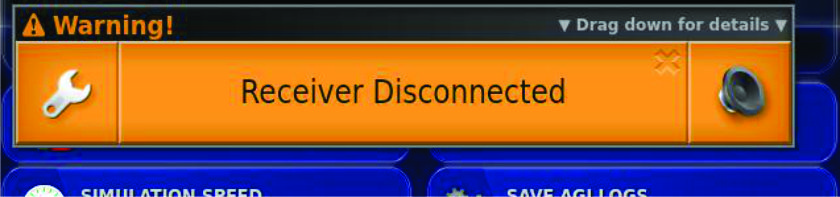

   Figura 285

4. Espere 2 minutos para que se inicien el receptor de satélite y el módem.

5. Pulse el icono SALIR DE CONFIGURACIóN



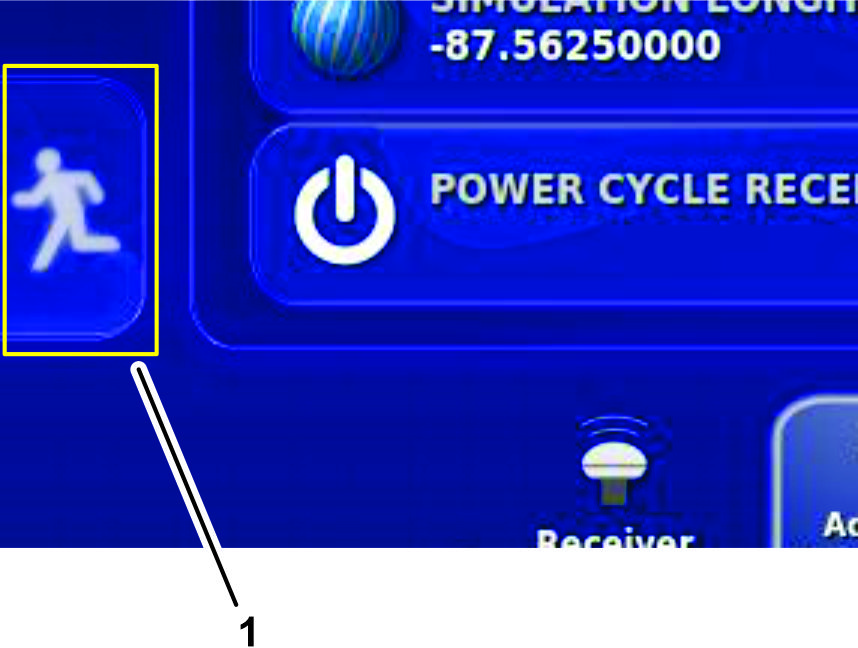

   Figura 286

   1. Icono SALIR DE CONFIGURACIóN

6. Gire el interruptor de encendido a la posición de DESCONECTADO.
