Instalação

Este kit previne automaticamente o acerto desigual das plataformas de corte.

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Instalar um coletor de bloqueio da plataforma no braço do elevador número 1

Peças necessárias para este passo:

Conjunto do coletor direito (peça n.º 119-8631)1
União hidráulica reta1
União hidráulica de 90 graus1
Parafuso autorroscante (1/4 x 1¾")2
Tubo hidráulico 1

  1. Coloque a máquina numa superfície plana, baixe as plataformas de corte, engate o travão de estacionamento, desligue o motor e retire a chave.

  2. Utilizando as dimensões indicadas em Figura 1, localize, marque e faça 2 furos (0,56 cm ou 0,58 cm, tamanho a broca n.º 1 ou n.º 2) no tubo da estrutura da unidade de tração do braço do elevador número 5. Perfure apenas 1 das paredes do tubo.

    Note: Recomenda-se a utilização de uma broca de 90°.

    g024884

    Figura 1

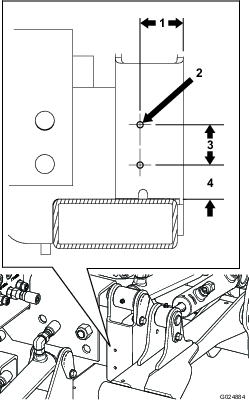

    1. 4,4 cm
    2. Furos (0,56 cm ou 0,58 cm)
    3. 4,1 cm
    4. 3,5 cm

  3. Monte o coletor de bloqueio direito da plataforma no tubo da estrutura com 2 parafusos autorroscantes (1/4 x 1¾"). Posicione o coletor como se indica em Figura 2.

    g024885

    Figura 2

    1. União hidráulica reta
    2. Coletor de bloqueio da plataforma
    3. União hidráulica de 90 graus

  4. Instale a união hidráulica reta na parte superior do coletor (Figura 2).

  5. Instale a união hidráulica de 90 graus na extremidade do coletor (Figura 2).

  6. Coloque um recipiente de escoamento debaixo do coletor de junção (Figura 3).

  7. Desligue o tubo hidráulico da união central inferior no coletor de junção (Figura 3).

    g335396

    Figura 3

    1. Tubo hidráulico
    2. Anel de retenção
    3. Coletor de junção

  8. Encaminhe e instale extremidade do tubo desligado do coletor de junção na parte superior da união (reta) no coletor de bloqueio da plataforma (Figura 4).

    Note: Certifique-se de que os anéis de retenção estão no sítio e lubrificados com fluido hidráulico antes da instalação.

    g024887

    Figura 4

    1. Novo tubo
    2. Tubo desligado
    3. União superior do coletor de bloqueio da plataforma

  9. Encaminhe e instale o novo tubo no coletor de junção e na união do coletor de bloqueio da plataforma a 90 graus (Figura 4).

    Important: Certifique-se de que o tubo do coletor de junção para o coletor de bloqueio da plataforma não entra em contacto com o braço do elevador número 1.

Instalar um coletor de bloqueio da plataforma no braço do elevador número 5

Peças necessárias para este passo:

Conjunto do coletor esquerdo (peça n.º 119-8639)1
União hidráulica reta1
União hidráulica de 90 graus1
Parafuso autorroscante (1/4 x 1¾")2
Tubo hidráulico 1

  1. Utilizando as dimensões indicadas em Figura 5, localize, marque e faça 2 furos (0,56 cm ou 0,58 cm, tamanho a broca n.º 1 ou n.º 2) no tubo da estrutura da unidade de tração do braço do elevador número 5. Perfure apenas 1 das paredes do tubo.

    g024888

    Figura 5

    1. 4,4 cm
    2. Furos (0,56 cm ou 0,58 cm)
    3. 4,1 cm
    4. 3,5 cm

  2. Monte o coletor de bloqueio esquerdo da plataforma no tubo da estrutura com 2 parafusos autorroscantes (1/4 x 1¾"). Posicione o coletor como se indica em Figura 6.

    g024889

    Figura 6

    1. União hidráulica reta
    2. Coletor de bloqueio da plataforma
    3. União hidráulica de 90 graus

  3. Instale a união hidráulica reta na parte superior do coletor (Figura 6).

  4. Instale a união hidráulica de 90 graus na extremidade do coletor (Figura 6).

  5. Coloque um recipiente de escoamento debaixo do coletor de junção (Figura 7).

  6. Desligue o tubo hidráulico da união esquerda inferior no coletor de junção (Figura 7).

    g336576

    Figura 7

    1. Tubo hidráulico
    2. Anel de retenção
    3. União hidráulica
    4. Coletor de junção

  7. Encaminhe e instale extremidade do tubo desligado do coletor de junção na parte superior da união (reta) no coletor de bloqueio da plataforma (Figura 8).

    Note: Certifique-se de que os anéis de retenção estão no sítio e lubrificados com fluido hidráulico antes da instalação.

    g024891

    Figura 8

    1. Tubo desligado
    2. Novo tubo
    3. União superior do coletor de bloqueio da plataforma

  8. Encaminhe e instale o novo tubo no coletor de junção e na união do coletor de bloqueio da plataforma a 90 graus (Figura 8).

    Important: Certifique-se de que o tubo do coletor de junção para o coletor de bloqueio da plataforma não entra em contacto com o braço do elevador número 5.

Instalação da cablagem

Peças necessárias para este passo:

Cablagem 1
Braçadeira de cabos 4

  1. Destranque e levante o banco. Prenda o banco com a barra de apoio.

  2. Desligue o conector elétrico do solenóide S5 no coletor de elevação (Figura 9) e ligue-o ao conector da cablagem de bloqueio da plataforma rotulada S5 HARNESS.

    g024892

    Figura 9

    (mostrada a máquina Groundsmaster 4700-D)

    1. conectores de cablagem
    2. Manípulo de elevação

  3. Ligue o conector na cablagem de bloqueio da plataforma rotulada S5 SOLENOID ao solenóide S5 no coletor de elevação (Figura 9).

  4. Desligue o conector elétrico do solenóide S6 no coletor de elevação (Figura 9) e ligue-o ao conector da cablagem de bloqueio da plataforma rotulada S6 harness.

  5. Ligue o conector na cablagem de bloqueio da plataforma rotulada S6 SOLENOID ao solenóide S6 no coletor de elevação.

  6. Encaminhe e ligue o conector adequado na cablagem de bloqueio da plataforma rotulado DECK LOCK SOLENOID ao solenóide na traseira de cada coletor de bloqueio da plataforma.

  7. Prenda a cablagem afastada de quaisquer componentes afiados, quentes ou móveis com braçadeiras de cabos.

  8. Desengate o apoio do banco e baixe o banco.
