Introduction

Cette tondeuse autotractée à lame rotative est destinée au grand public. Elle est principalement conçue pour tondre les pelouses entretenues régulièrement dans les terrains privés. L'utilisation de ce produit à d'autres fins que celle prévue peut être dangereuse pour vous-même et toute personne à proximité.

Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter ainsi de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.

Pour plus d’information, y compris des conseils de sécurité, des documents de formation, des renseignements concernant un accessoire, pour obtenir l'adresse d'un dépositaire ou pour enregistrer votre produit, rendez-vous sur le site www.Toro.com.

Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un dépositaire-réparateur ou le service client Toro agréé. La Figure 1 indique l'emplacement des numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé à cet effet.

Important: Avec votre appareil mobile, vous pouvez scanner le code QR sur l'autocollant du numéro de série (le cas échéant) pour accéder à l'information sur la garantie, les pièces détachées et autres renseignements concernant le produit.

g307059

Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole de sécurité (Figure 2), qui indique un danger pouvant entraîner des blessures graves ou mortelles si les précautions recommandées ne sont pas respectées.

g000502

Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important, pour attirer l'attention sur une information d'ordre mécanique spécifique, et Remarque, pour souligner une information d'ordre général méritant une attention particulière.

Vous commettez une infraction à la section 4442 ou 4443 du Code des ressources publiques de Californie si vous utilisez cette machine dans une zone boisée, broussailleuse ou recouverte d'herbe, à moins d'équiper le moteur d'un pare-étincelles en bon état, tel que défini dans la section 4442, ou à moins que le moteur soit construit, équipé et entretenu correctement pour prévenir les incendies.

Le manuel du propriétaire du moteur ci-joint est fourni à titre informatif concernant la réglementation de l'Agence américaine pour la protection de l'environnement (EPA) et la réglementation antipollution de l'état de Californie relative aux systèmes antipollution, à leur entretien et à leur garantie. Vous pouvez vous en procurer un nouvel exemplaire en vous adressant au constructeur du moteur.

Couple brut ou net : le couple brut ou net de ce moteur a été calculé en laboratoire par le constructeur du moteur selon la norme SAE J1940 ou J2723 de la Society of Automotive Engineers (SAE). Étant configuré pour satisfaire aux normes de sécurité, antipollution et d'exploitation, le moteur monté sur cette classe de tondeuse aura un couple effectif nettement inférieur. Reportez-vous au manuel du constructeur du moteur fourni avec la machine.

Attention

CALIFORNIE

Proposition 65 - Avertissement

Les gaz d'échappement de ce produit contiennent des substances chimiques considérées par l'état de Californie comme susceptibles de provoquer des cancers, des malformations congénitales et autres troubles de la reproduction.

L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Sécurité

Cette machine est conçue en conformité avec la norme ANSI B71.1–2017.

Consignes de sécurité générales

Ce produit peut sectionner les mains ou les pieds et projeter des objets. Respectez toujours toutes les consignes de sécurité pour éviter des blessures graves ou mortelles.

  • Vous devez lire, comprendre et respecter toutes les instructions et mises en garde qui figurent dans ce Manuel de l'utilisateur ainsi que sur la machine et les accessoires avant de démarrer le moteur.

  • Ne placez pas les mains ou les pieds près des pièces mobiles ou sous la machine. Ne vous tenez pas devant l'ouverture d'éjection.

  • N'utilisez pas la machine s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont en mauvais état.

  • N'admettez personne, notamment les enfants, dans le périmètre de travail. N'autorisez jamais un enfant à utiliser la machine. Seules les personnes responsables, formées à l'utilisation de la machine, ayant lu et compris les instructions et physiquement aptes sont autorisées à utiliser la machine.

  • Arrêtez la machine, coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles avant de faire l'entretien, de faire le plein de carburant ou de déboucher la machine.

L'usage ou l'entretien incorrect de cette machine peut occasionner des accidents. Pour réduire les risques d'accidents et de blessures, respectez les consignes de sécurité qui suivent. Tenez toujours compte des mises en garde signalées par le symbole de sécurité Graphic et la mention Prudence, Attention ou Danger. Le non respect de ces instructions peut entraîner des blessures graves voire mortelles.

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

decaloemmarkt
decal94-8072
decal131-4514b
decal133-8062
decal133-8198
decal137-9196

Mise en service

Important: Retirez et mettez au rebut la pellicule de plastique qui protège le moteur ainsi que tout autre emballage ou élément en plastique utilisé sur la machine.

Dépliage du guidon

Attention

Vous risquez d'endommager les câbles et de rendre l'utilisation de la machine dangereuse si vous ne dépliez pas le guidon correctement.

  • Veillez à ne pas endommager le(s) câble(s) en pliant ou dépliant le guidon.

  • Vérifiez que le(s) câble(s) passe(nt) bien à l'extérieur du guidon.

  • Si un câble est endommagé, adressez-vous à un dépositaire-réparateur agréé.

Important: Tenez le guidon pendant que vous engagez les verrous pour éviter de vous coincer les mains.

g239997

Montage du câble du lanceur dans le guide

Important: Pour démarrer le moteur facilement et en toute sécurité chaque fois que vous utilisez la machine, installez le câble du lanceur dans le guide.

g230180

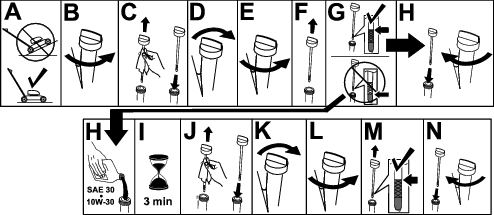

Ajout d'huile dans le moteur

Important: Si vous faites tourner le moteur alors que le niveau d'huile dans le moteur est trop bas ou trop élevé, vous risquez d'endommager le moteur.

g222533

Montage du bac à herbe

g235791

Vue d'ensemble du produit

g269240
g009571
ModèlePoidsLongueurLargeurHauteur
2033940 kg157 cm61 cm97 cm
(89 lb)(62 po)(24 po)(38 po)

Outils et accessoires

Une sélection d'outils et accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.

Utilisation

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Avant l'utilisation

Consignes de sécurité avant l'utilisation

Consignes de sécurité générales

  • Coupez toujours le moteur, attendez l'arrêt complet de toutes les pièces en mouvement et faites refroidir la machine avant de la régler, de la réparer, de la nettoyer ou de la remiser.

  • Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.

  • Vérifiez que tous les capots et dispositifs de sécurité, comme les déflecteurs et/ou le bac à herbe, sont en place et en bon état.

  • Vérifiez toujours que les lames et les boulons de lame ne sont pas usés ou endommagés.

  • Inspectez la zone de travail et débarrassez-la de tout objet pouvant gêner le fonctionnement de la machine ou être projeté pendant son utilisation.

  • Le contact avec la lame en mouvement entraîne des blessures graves. Ne mettez pas les doigts sous le carter.

Consignes de sécurité relatives au carburant

  • Le carburant est extrêmement inflammable et hautement explosif. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que toute personne à proximité, et causer des dommages matériels.

    • Pour éviter que l'électricité statique n'enflamme le carburant, posez le récipient et/ou la machine directement sur le sol avant de faire le plein; ne la laissez pas dans un véhicule ou sur un support quelconque.

    • Faites le plein du réservoir de carburant à l'extérieur, dans un endroit bien dégagé, lorsque le moteur est froid. Essuyez tout carburant répandu.

    • Ne fumez pas lorsque vous manipulez du carburant et tenez-vous à l'écart des flammes nues ou sources d'étincelles.

    • N'enlevez pas le bouchon du réservoir de carburant et n'ajoutez pas de carburant quand le moteur tourne ou est encore chaud.

    • Si vous renversez du carburant, n'essayez pas de démarrer le moteur à cet endroit. Évitez de créer des sources d'inflammation jusqu'à dissipation complète des vapeurs de carburant.

    • Conservez le carburant dans un récipient homologué et hors de la portée des enfants.

  • Le carburant est toxique, voire mortel en cas d'ingestion. L'exposition prolongée aux vapeurs de carburant peut causer des blessures et des maladies graves.

    • Évitez de respirer les vapeurs de carburant de façon prolongée.

    • N'approchez pas le visage ou les mains du pistolet ni de l'ouverture du réservoir de carburant.

    • Tenez le carburant à l'écart des yeux et de la peau.

Remplissage du réservoir de carburant

TypeEssence sans plomb
Indice d'octane minimum87 (US) or 91 (octane recherche; hors États-Unis)
ÉthanolPas plus de 10 % par volume
MéthanolAucune
MTBE (éther méthyltertiobutylique)Moins de 15 % par volume
HuileNe pas ajouter au carburant

Utilisez uniquement du carburant propre et frais (stocké depuis moins d'un mois) provenant d'une source fiable.

Important: Pour réduire les problèmes de démarrage, ajoutez au carburant frais la quantité de stabilisateur/conditionneur indiquée par le fabricant du stabilisateur/conditionneur.

Reportez-vous au manuel du propriétaire du moteur pour plus de renseignements.

Remplissez le réservoir de carburant comme montré à la Figure 9.

g230458

Contrôle du niveau d'huile moteur

Périodicité d'entretienProcédure d'entretien
À chaque utilisation ou une fois par jour
  • Contrôlez le niveau d'huile moteur et faites l'appoint au besoin.
  • Important: Si vous faites tourner le moteur alors que le niveau d'huile dans le carter est trop bas ou trop élevé, vous risquez d'endommager le moteur.

    2019_JJX6PQo4BvyPJ7UJkrB9GE
    g231765

    Réglage de la hauteur du guidon

    Vous pouvez élever ou abaisser le guidon à la position qui vous convient le mieux.

    Tournez le verrou du guidon, réglez le guidon à l'une de deux positions, puis verrouillez-le à cette position (Figure 11).

    g269729

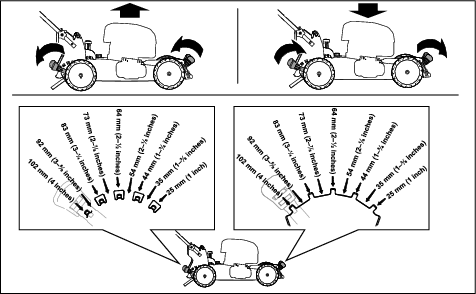

    Réglage de la hauteur de coupe

    Danger

    Lors du réglage des leviers de hauteur de coupe, vous risquez de vous blesser gravement si vos mains touchent une lame en mouvement.

    • Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles avant de régler la hauteur de coupe.

    • Ne mettez pas les doigts sous le carter du tablier de coupe quand vous réglez la hauteur de coupe.

    Prudence

    Si le moteur vient de tourner, le silencieux est très chaud et peut vous brûler.

    Ne vous approchez pas du silencieux encore chaud.

    Choisissez la hauteur de coupe voulue. Réglez toutes les roues à la même hauteur de coupe (Figure 12).

    834_Adjust Cutting height
    g254132

    Pendant l'utilisation

    Consignes de sécurité pendant l'utilisation

    Consignes de sécurité générales

    • Portez des vêtements appropriés, y compris une protection oculaire, un pantalon, des chaussures solides à semelle antidérapante et des protecteurs d'oreilles. Si vos cheveux sont longs, attachez-les et ne portez pas de vêtements amples ni de bijoux pendants.

    • Accordez toute votre attention à l'utilisation de la machine. Ne vous livrez à aucune activité risquant de vous distraire, au risque de causer des dommages corporels ou matériels.

    • N'utilisez pas la machine si vous êtes malade ou fatigué(e), ni sous l'emprise de l'alcool, de drogues ou de médicaments.

    • La lame est tranchante et vous pouvez vous blesser gravement à son contact. Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter la position d'utilisation.

    • Lorsque vous relâchez la barre de commande de la lame, le moteur et la lame doivent s'arrêter en moins de 3 secondes. Si ce n'est pas le cas, cessez immédiatement d'utiliser la machine et contactez un dépositaire-réparateur agréé.

    • N'admettez personne dans le périmètre de travail. Veillez à ce que les jeunes enfants restent hors du périmètre de travail, sous la garde d'un adulte responsable autre que l'utilisateur. Arrêtez la machine si quelqu'un entre dans la zone de travail.

    • Vérifiez toujours si la voie est libre juste derrière la machine et sur sa trajectoire avant de faire marche arrière.

    • N'utilisez la machine que si la visibilité est suffisante et dans de bonnes conditions météorologiques. N'utilisez pas la machine si la foudre menace.

    • En travaillant sur l'herbe ou les feuilles humides, vous risquez de glisser et de vous blesser gravement si vous touchez la lame en tombant. Évitez de tondre quand l'herbe est humide.

    • Faites preuve de la plus grande prudence à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de masquer la vue.

    • Ne dirigez pas l’éjection vers qui que ce soit. N'éjectez pas l'herbe coupée contre un mur ou un obstacle, car elle pourrait ricocher dans votre direction. Arrêtez la (les) lame(s) quand vous passez sur du gravier.

    • Méfiez-vous des trous, ornières, bosses, rochers ou autres obstacles cachés. Les irrégularités du terrain peuvent vous faire déraper ou perdre l'équilibre.

    • Si la machine heurte un obstacle ou commence à vibrer, coupez immédiatement le moteur, attendez l'arrêt complet de toutes les pièces mobiles et débranchez le fil de la bougie avant de vérifier si la machine n'est pas endommagée. Effectuez toutes les réparations nécessaires avant de réutiliser la machine.

    • Avant de quitter la position d'utilisation, coupez le moteur et attendez l'arrêt de toutes les pièces mobiles.

    • Si le moteur vient de tourner, il est très chaud et peut vous brûler gravement. Ne vous approchez pas du moteur encore chaud.

    • Ne faites tourner le moteur que dans des lieux bien aérés. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore mortel.

    • Vérifiez fréquemment l'état des composants du bac à herbe et de la goulotte d'éjection, et remplacez au besoin les pièces usées ou endommagées par des pièces Toro d’origine.

    Consignes de sécurité concernant l'utilisation sur les pentes

    • Travaillez transversalement à la pente, jamais en montant ou descendant. Changez de direction avec la plus grande prudence sur les terrains en pente.

    • Ne tondez pas de pentes trop raides. Vous pourriez glisser et vous blesser en tombant.

    • Tondez toujours avec prudence à proximité de dénivellations, fossés ou berges.

    Démarrage du moteur

    1. Maintenez la barre de commande de la lame contre le guidon (A de Figure 13).

    2. Tirez la poignée du lanceur (B de Figure 13).

      Note: Tirez la poignée du lanceur lentement jusqu'à ce que vous sentiez une résistance, puis tirez vigoureusement. Laissez le lanceur se rétracter lentement jusqu'à la poignée.

      Note: Si le moteur ne démarre pas après plusieurs tentatives, contactez un dépositaire-réparateur agréé.

    g233069

    Utilisation de l'autopropulsion

    Pour les modèles autopropulsés uniquement
    • Pour engager l'autopropulsion, serrez et maintenez la barre d'autopropulsion contre le guidon (Figure 14).

      g240765

      Note: La vitesse d'autopropulsion maximale est fixe. Pour ralentir, éloignez la barre d'autopropulsion du guidon.

    • Pour désengager l'autopropulsion, relâchez la barre d'autopropulsion.

    Arrêt du moteur

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Vérifiez que le moteur s'arrête dans les 3 secondes suivant le relâchement de la barre de commande de la lame.
  • Pour couper le moteur, relâchez la barre de commande de la lame.

    Important: Lorsque vous relâchez la barre de commande de la lame, le moteur et la lame doivent s'arrêter en moins de 3 secondes. Si ce n'est pas le cas, cessez immédiatement d'utiliser la machine et adressez-vous à un dépositaire-réparateur agréé.

    Recyclage de l'herbe coupée

    À la livraison, votre machine est prête à recycler l'herbe et les feuilles coupées pour nourrir votre pelouse.

    Si le bac à herbe est installé, déposez-le; voir Retrait du bac à herbe. Si la goulotte d'éjection latérale est installée, déposez-la; voir Retrait de la goulotte d'éjection latérale.

    Ramassage de l'herbe coupée

    Utilisez le bac à herbe pour recueillir l'herbe et les feuilles coupées à la surface de la pelouse.

    Si la goulotte d'éjection latérale est installée, déposez-la; voir Retrait de la goulotte d'éjection latérale.

    Montage du bac à herbe

    1. Soulevez le déflecteur arrière et maintenez-le dans cette position (A de Figure 15).

    2. Montez le bac à herbe en veillant à insérer les ergots dans les crans du guidon (B de Figure 15).

    3. Abaissez le déflecteur arrière.

    g235812

    Retrait du bac à herbe

    1. Soulevez le déflecteur arrière et gardez-le dans cette position.

    2. Soulevez le bac à herbe hors des crans sur le guidon.

    3. Abaissez le déflecteur arrière.

    Éjection latérale de l'herbe coupée

    Utilisez l'éjection latérale lorsque l'herbe est haute, épaisse ou lorsque les conditions ne permettent pas d'effectuer le recyclage correctement.

    Si le bac à herbe est installé, déposez-le; voir Retrait du bac à herbe.

    Montage de la goulotte d'éjection latérale

    Soulevez le déflecteur latéral et montez la goulotte d'éjection latérale (A et B de Figure 16).

    g233435

    Retrait de la goulotte d'éjection latérale

    Pour enlever la goulotte d'éjection latérale, soulevez le déflecteur latéral, enlevez la goulotte et abaissez le déflecteur.

    Conseils d'utilisation

    Conseils de tonte généraux

    • Inspectez la zone de travail et enlevez tout objet pouvant être projeté par la machine.

    • Évitez de heurter des obstacles avec la lame. Ne passez jamais intentionnellement sur un objet quel qu'il soit.

    • Si la machine heurte un obstacle ou commence à vibrer, coupez immédiatement le moteur, attendez l'arrêt complet de toutes les pièces mobiles, débranchez le fil de la bougie et vérifiez que la machine n'est pas endommagée.

    • Pour obtenir des résultats optimaux, installez une lame Toro au début de la saison de tonte ou quand cela est nécessaire.

    La tonte

    • Ne tondez l'herbe que sur un tiers de sa hauteur à chaque fois. N’utilisez pas une hauteur de coupe inférieure à 51 mm (2 po), sauf si l'herbe est clairsemée ou à la fin de l'automne quand la pousse commence à ralentir.

    • Si l'herbe fait plus de 15 cm (6 po), effectuez d'abord un premier passage à vitesse réduite à la hauteur de coupe la plus haute. Effectuez ensuite un deuxième passage à une hauteur de coupe inférieure pour obtenir une coupe plus esthétique. L'herbe trop haute risque d'obstruer la machine et de faire caler le moteur.

    • L'herbe et les feuilles humides ont tendance à s'agglomérer sur la pelouse et peuvent obstruer la machine et faire caler le moteur. Évitez de tondre quand l'herbe est humide.

    • Soyez conscient des risques d'incendie par temps très sec, respectez tous les avertissements locaux relatifs aux incendies, et ne laissez pas l'herbe et les feuilles sèches s'accumuler sur la machine.

    • Alternez la direction de la tonte. Cela permet de disperser les déchets plus uniformément et d'obtenir une fertilisation plus homogène.

    • Si l'aspect de la pelouse tondue n'est pas satisfaisant, essayez une ou plusieurs des solutions suivantes :

      • Remplacez la lame ou faites-la aiguiser.

      • Tondez en avançant plus lentement.

      • Augmentez la hauteur de coupe.

      • Tondez plus souvent.

      • Empiétez sur les passages précédents pour tondre une largeur de bande réduite.

    Hachage de feuilles

    • Après la tonte, 50 % de la pelouse doit être visible sous la couche de feuilles hachées. À cet effet, vous devrez peut-être repasser plusieurs fois sur les feuilles.

    • Si la couche de feuilles sur la pelouse fait plus de 13 cm (5 po) d'épaisseur, utilisez une hauteur de coupe plus élevée, puis faites un second passage à la hauteur de coupe désirée.

    • Ralentissez la vitesse de déplacement si les feuilles ne sont pas hachées assez menues.

    Après l'utilisation

    Consignes de sécurité après l'utilisation

    Consignes de sécurité générales

    • Coupez toujours le moteur, attendez l'arrêt complet de toutes les pièces en mouvement et faites refroidir la machine avant de la régler, de la réparer, de la nettoyer ou de la remiser.

    • Pour éviter les risques d'incendie, enlevez les brins d'herbe et autres débris qui sont agglomérés sur la machine. Nettoyez les coulées éventuelles d'huile ou de carburant.

    • Ne remisez jamais la machine ou les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou d'autres appareils.

    Sécurité relative au transport

    • Procédez avec prudence pour charger ou décharger la machine.

    • Empêchez la machine de rouler.

    Nettoyage du dessous de la machine

    Périodicité d'entretienProcédure d'entretien
    Après chaque utilisation
  • Enlevez l'herbe coupée et autres débris accumulés sous la machine.
  • Nettoyage du dessous de la machine au moyen de l'orifice de lavage

    Pour obtenir des résultats optimaux, nettoyez rapidement la machine après la tonte.

    1. Placez la machine sur une surface plane et revêtue.

    2. Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter la position d'utilisation.

    3. Abaissez la machine à la hauteur de coupe la plus basse. Voir Réglage de la hauteur de coupe.

    4. Lavez le dessous du volet arrière au point où l'herbe coupée passe de la face inférieure de la machine au bac de ramassage.

      Note: Lavez la zone autour du levier de ramassage sur demande (selon l'équipement) aux positions avant et arrière maximales.

    5. Branchez un tuyau d'arrosage, relié à une arrivée d'eau, au raccord de lavage (Figure 17).

      g009501
    6. Ouvrez l'arrivée d'eau.

    7. Mettez le moteur en marche et laissez-le tourner jusqu'à ce qu'il ne reste plus d'herbe sous la machine.

    8. Coupez le moteur.

    9. Coupez l'eau et débranchez le tuyau d'arrosage de la machine.

    10. Mettez le moteur en marche et laissez-le tourner quelques minutes pour sécher la dessous de la machine et l'empêcher de rouiller.

    11. Coupez le moteur et laissez-le refroidir avant de remiser la machine dans un local fermé.

    Nettoyage du dessous de la machine en position verticale

    1. Placez la machine en position verticale; voir Remisage de la machine en position verticale.

    2. Lavez le dessous de la machine pour éliminer les débris d'herbe.

    Pliage du guidon

    Attention

    Vous risquez d'endommager les câbles et de rendre l'utilisation de la machine dangereuse si vous ne pliez ou ne dépliez pas le guidon correctement.

    • Veillez à ne pas endommager les câbles en pliant ou dépliant le guidon.

    • Si un câble est endommagé, adressez-vous à un dépositaire-réparateur agréé.

    1. Tenez le guidon pendant que vous désengagez les verrous pour éviter de vous coincer les mains.

    2. Déverrouillez le guidon jusqu'à ce que la moitié supérieure bouge librement.

    3. Pliez le guidon vers l'avant à la position verticale ou complètement en avant, comme montré à la Figure 18.

      Important: Faites passer les câbles à l'extérieur des dispositifs de verrouillage quand vous pliez le guidon.

      g189219
    4. Pour déplier le guidon; voir Dépliage du guidon.

    Remisage de la machine en position verticale

    Pendant la saison de tonte ou hors saison, vous pouvez remiser la machine en position verticale pour minimiser l'espace occupé.

    Danger

    Le carburant est extrêmement inflammable et explosif. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que d'autres personnes.

    • Si le réservoir de carburant est trop plein, du carburant peut s'en échapper si vous remisez la machine en position verticale. Le carburant est extrêmement inflammable et explosif. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que d'autres personnes.

    • Ne remisez la machine en position verticale que si le niveau de carburant dans le réservoir ne dépasse pas la limite recommandée dans ce Manuel de l'utilisateur.

    • Ne remisez pas la machine au-delà de la position verticale (90°), car du carburant pourrait s'échapper du réservoir.

    • Ne transportez pas la machine en position verticale.

    • Ne tentez pas de démarrer la machine en position verticale.

    • Les machines non conçues pour cela ne doivent pas être remisées en position verticale lorsqu'elles contiennent de l'huile et du carburant.

    Attention

    Vous risquez d'endommager les câbles et de rendre l'utilisation de la machine dangereuse si vous ne pliez ou ne dépliez pas le guidon correctement.

    • Veillez à ne pas endommager les câbles en pliant ou dépliant le guidon.

    • Si un câble est endommagé, adressez-vous à un dépositaire-réparateur agréé.

    1. Vérifiez que le niveau de carburant dans le réservoir ne dépasse pas la limite recommandée par le constructeur du moteur; voir l'autocollant du constructeur apposé sur le moteur (Figure 19).

      Note: Si le niveau de carburant est trop élevé dans le réservoir de carburant, vidangez une partie du réservoir dans un récipient approprié jusqu'à ce que le niveau soit égal ou inférieur à la limite recommandée par le constructeur du moteur.

      decal133-8198
    2. Vérifiez que la hauteur de coupe de la machine est réglée à 92 mm (3⅝ po) ou moins; si ce n'est pas le cas, baissez-la; voir Réglage de la hauteur de coupe.

    3. Déverrouillez le guidon (Figure 20).

      g189218
    4. Pliez le guidon complètement en avant (Figure 20).

      Important: Faites passer les câbles à l'extérieur des boutons quand vous pliez le guidon.

    5. Verrouillez le guidon.

    6. Levez l'avant de la machine par le guidon et amenez-la dans un lieu de remisage (Figure 21).

      g189217

    Entretien

    Programme d'entretien recommandé

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez le niveau d'huile moteur et faites l'appoint au besoin.
  • Vérifiez que le moteur s'arrête dans les 3 secondes suivant le relâchement de la barre de commande de la lame.
  • Après chaque utilisation
  • Enlevez l'herbe coupée et autres débris accumulés sous la machine.
  • Une fois par an
  • Effectuez l'entretien du filtre à air; faites-le plus fréquemment si l'atmosphère est très poussiéreuse.
  • Vidangez l'huile moteur (si vous le souhaitez).
  • Remplacez la lame ou faites-la aiguiser (plus souvent si elle s'émousse rapidement).
  • Nettoyez le moteur en enlevant les saletés et les débris sur le sommet et les côtés; nettoyez-le plus fréquemment si vous travaillez dans une atmosphère poussiéreuse.
  • Une fois par an ou avant le remisage
  • Vidangez le réservoir de carburant avant le remisage annuel et avant les réparations qui le nécessitent.
  • Important: Reportez-vous au manuel du propriétaire du moteur pour toutes procédures d'entretien supplémentaires.

    Consignes de sécurité pendant l'entretien

    • Coupez toujours le moteur, attendez l'arrêt complet de toutes les pièces en mouvement et faites refroidir la machine avant de la régler, de la réparer, de la nettoyer ou de la remiser.

    • Débranchez le fil de la bougie avant de procéder à un quelconque entretien.

    • Portez des gants et une protection oculaire pour faire l'entretien de la machine.

    • La lame est tranchante et vous pouvez vous blesser gravement à son contact. Portez des gants pour effectuer l'entretien de la lame. Ne réparez pas et ne modifiez pas les lames.

    • N'enlevez et ne modifiez jamais les dispositifs de sécurité. Vérifiez régulièrement qu'ils fonctionnent correctement.

    • Du carburant peut s'échapper lorsque la machine est basculée sur le côté. Le carburant est inflammable et explosif, et peut causer des blessures. Laissez tourner le moteur jusqu'à ce qu'il s'arrête faute de carburant ou vidangez le reste de carburant avec une pompe manuelle; ne siphonnez jamais le carburant.

    • Pour garantir un rendement optimal de la machine, utilisez toujours des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.

    Préparation à l'entretien

    1. Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles.

    2. Débranchez le fil de la bougie (Figure 22).

      g189230
    3. Rebranchez le fil sur la bougie une fois l'entretien terminé.

      Important: Avant de basculer la machine pour vidanger l'huile ou remplacer la lame, laissez le moteur en marche jusqu'à ce qu'il s'arrête faute de carburant. Si vous ne pouvez pas attendre que le moteur s'arrête par manque de carburant, utilisez une pompe manuelle pour vider le reste de carburant. Basculez toujours la machine sur le côté, avec la jauge en bas.

    Entretien du filtre à air

    Périodicité d'entretienProcédure d'entretien
    Une fois par an
  • Effectuez l'entretien du filtre à air; faites-le plus fréquemment si l'atmosphère est très poussiéreuse.
    1. Déclipsez le haut du couvercle du filtre à air (Figure 23).

      g189231
    2. Déposez le filtre à air (Figure 23).

    3. Examinez le filtre à air.

      Note: Si le filtre à air est excessivement encrassé, remplacez-le par un neuf. Sinon, tapotez le filtre sur une surface dure pour déloger les débris.

    4. Mettez le filtre à air en place.

    5. Fixer le couvercle du filtre à air avec le clip.

    Vidange de l'huile moteur

    Périodicité d'entretienProcédure d'entretien
    Une fois par an
  • Vidangez l'huile moteur (si vous le souhaitez).
  • Il n'est pas nécessaire de vidanger l'huile moteur, mais si vous souhaitez le faire, procédez comme suit.

    Note: Faites tourner le moteur pendant quelques minutes avant la vidange pour réchauffer l'huile. L'huile chaude s'écoule plus facilement et entraîne plus d'impuretés.

    Huile moteur spécifiée

    Capacité d'huile moteur0,44 L (15 oz liq.)*
    Viscosité d'huileHuile détergente SAE 30 ou SAE 10W-30
    Classe de service APISJ ou mieux

    *Il reste de l'huile dans le carter après la vidange. Ne remplissez pas complètement le carter d'huile. Remplissez le carter d'huile en procédant comme suit :

    1. Amenez la machine sur une surface plane et horizontale.

    2. Voir Préparation à l'entretien.

    3. Tournez le bouchon dans le sens antihoraire et sortez la jauge (Figure 24).

      2019_wSQy1951afn7DJvH7dobe7
      g187518
    4. Inclinez la machine sur le côté (filtre à air en haut) pour vidanger l'huile usagée par le tube de remplissage (Figure 25).

      g189232
    5. Redressez la machine après avoir vidangé l'huile usagée.

    6. Versez lentement environ 75 % de la capacité d'huile moteur dans le tube de remplissage d'huile.

    7. Attendez 3 minutes que l'huile se stabilise dans le moteur.

    8. Essuyez la jauge sur un chiffon propre.

    9. Insérez et vissez la jauge dans le tube de remplissage d'huile, puis ressortez-la.

    10. Vérifiez le niveau d'huile indiqué par la jauge (Figure 24).

      • Si le niveau n'atteint pas le repère minimum sur la jauge, versez lentement une petite quantité d'huile dans le tube de remplissage, attendez 3 minutes puis répétez les opérations 8 à 10 jusqu'à atteindre le niveau d'huile correct sur la jauge.

      • Si le niveau d'huile indiqué par la jauge est trop élevé, vidangez l'excédent d'huile jusqu'à obtention du niveau d'huile correct sur la jauge.

      Important: Si vous faites tourner le moteur alors que le niveau d'huile dans le moteur est trop bas ou trop élevé, vous risquez d'endommager le moteur.

    11. Insérez et vissez solidement la jauge dans le tube de remplissage.

    12. Recyclez l'huile usagée correctement.

    Remplacement de la lame

    Périodicité d'entretienProcédure d'entretien
    Une fois par an
  • Remplacez la lame ou faites-la aiguiser (plus souvent si elle s'émousse rapidement).
  • Important: Vous aurez besoin d'une clé dynamométrique pour monter la lame correctement. Si vous n'en possédez pas ou si vous ne vous sentez pas capable d'effectuer cette procédure, adressez-vous à un dépositaire-réparateur agréé.

    Examinez l'état de la lame chaque fois que le réservoir de carburant est vide. Si la lame est endommagée ou fêlée, remplacez-la immédiatement. Si la lame est émoussée ou ébréchée, faites-la aiguiser et équilibrer ou remplacez-la.

    Attention

    La lame est tranchante et vous pouvez vous blesser gravement à son contact.

    Portez des gants pour effectuer l'entretien de la lame.

    1. Voir Préparation à l'entretien.

    2. Basculez la machine sur le côté (filtre à air en haut).

    3. Immobilisez la lame avec un morceau de bois (Figure 26).

      g231389
    4. Déposez la lame mais conservez les fixations (Figure 26).

    5. Montez la nouvelle lame et toutes les fixations (Figure 27).

      g231390

      Important: Dirigez les ailettes des lames vers le carter de la machine.

    6. À l'aide d'une clé dynamométrique, serrez le boulon de la lame à 82 N·m (60 pi-lb).

    Réglage de l'autopropulsion

    Modèles autopropulsés seulement

    Lorsque vous remplacez un câble de commande d'autopropulsion ou que l'autopropulsion est déréglée, vous devez régler l'autopropulsion.

    1. Tournez l'écrou de réglage dans le sens antihoraire pour desserrer le réglage du câble (Figure 28).

      g269307
    2. Ajustez la tension du câble (Figure 28) en le tirant en arrière ou en le poussant en avant puis en le maintenant à cette position.

      Note: Poussez le câble vers le moteur pour accroître la traction et éloignez-le du moteur pour réduire la traction.

    3. Tournez l'écrou de réglage dans le sens horaire pour serrer le réglage du câble.

      Note: Serrez l'écrou fermement avec une clé à douille ou à molette.

    Remisage

    Remisez la machine dans un local frais, propre et sec.

    Consignes de sécurité concernant le remisage

    Coupez toujours le moteur, attendez l'arrêt complet de toutes les pièces en mouvement et faites refroidir la machine avant de la régler, de la réparer, de la nettoyer ou de la remiser.

    Préparation de la machine au remisage

    1. Lors du dernier plein de l'année, ajoutez un stabilisateur (tel l'additif de traitement Toro première qualité) au carburant frais selon les indications de l'étiquette.

    2. Débarrassez-vous correctement du carburant inutilisé. Recyclez-le conformément à la réglementation locale ou utilisez-le dans une voiture.

      Important: La présence de carburant trop vieux dans le réservoir est la principale cause des problèmes de démarrage. Ne conservez pas le carburant sans stabilisateur plus de 30 jours. Ne conservez pas le carburant stabilisé au-delà de la durée recommandée par le fabricant du stabilisateur.

    3. Laissez tourner le moteur de la machine jusqu'à ce qu'il s'arrête faute de carburant.

    4. Redémarrez le moteur et laissez-le tourner jusqu'à ce qu'il s'arrête. Le moteur est suffisamment sec lorsqu'il n'y a plus moyen de le faire démarrer.

    5. Débranchez le fil de la bougie et branchez-le à la borne de retenue (selon l'équipement).

    6. Retirez la bougie et versez 30 ml (1 oz liq.) d'huile dans l'ouverture laissée par la bougie. Tirez ensuite la poignée du lanceur lentement à plusieurs reprises pour bien répartir l'huile à l'intérieur du cylindre et empêcher celui-ci de rouiller pendant le remisage de la machine.

    7. Remettez la bougie en place sans la serrer.

    8. Serrez tous les écrous, boulons et vis.

    Remise en service après remisage

    1. Contrôlez et resserrez toutes les fixations.

    2. Retirez la bougie et faites tourner le moteur rapidement en tirant la poignée du lanceur pour éliminer l'excédent d'huile dans le cylindre.

    3. Reposez et serrez la bougie à 20 N·m (15 pi-lb) à l'aide d'une clé dynamométrique.

    4. Effectuez les entretiens requis; voir .

    5. Contrôlez le niveau d'huile moteur; voir Contrôle du niveau d'huile moteur.

    6. Remplissez le réservoir de carburant d'essence neuve; voir Remplissage du réservoir de carburant.

    7. Branchez le fil de la bougie.
