Kit de soportes de luces

Cortacésped Greensmaster® serie 1000

Model No. 04138-Serial No. and Up

Instalación

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Pare el motor.

  4. Desconecte el cable de la bujía; consulte el Manual del operador de la máquina.

  5. Si el Kit de luces (Modelo 04135) ha sido instalado en su máquina, siga estos pasos:

    1. Retire los conectores del arnés de cables (Figura 1) de las luces.

      g338146

      Figura 1

      Lado derecho ilustrado

      1. Conector del arnés de cables
      2. Soporte de la luz

    2. Retire los soportes de las luces (Figura 1) de la máquina. Aparte los soportes para instalarlos en los soportes de montaje.

Instalación del kit

Piezas necesarias en este paso:

Soporte de la luz derecha (máquina de cabezal fijo)1
Soporte de la luz izquierda (máquina de cabezal fijo)1
Soporte de la luz derecha (máquina Flex)1
Soporte de la luz izquierda (máquina Flex)1
Perno4
Tuerca con arandela prensada (5/16")4
Tuerca con arandela prensada (⅜")2
Contratuerca2
Tornillo allen (5/16")6
Tornillo allen (⅜")2
Soporte del arnés de cables4
Brida1

Instalación del kit en máquinas de cabezal fijo

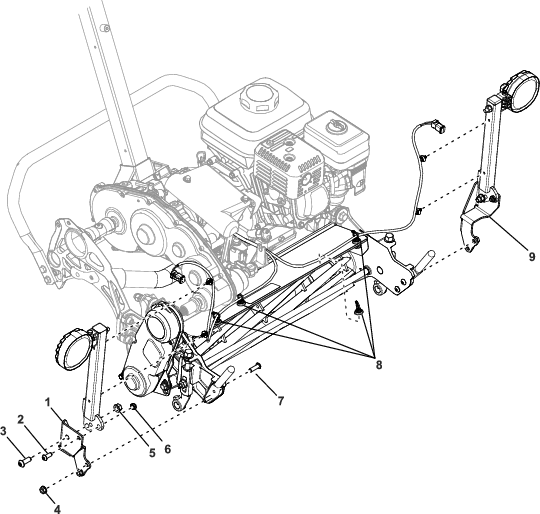

g337380

Figura 2

  1. Soporte de montaje derecho
  2. Tornillo allen (5/16")
  3. Tornillo allen (⅜")
  4. Tuerca con arandela prensada (5/16")
  5. Tuerca con arandela prensada (⅜")
  6. Contratuerca
  7. Perno
  8. Soportes del arnés de cables
  9. Soporte de montaje izquierdo

  1. Utilice 2 tornillos allen (5/16"), 2 contratuercas, 2 tornillos allen (⅜") y 2 tuercas con arandela prensada (⅜") para sujetar los soportes de las luces a los soportes de montaje (Figura 2).

  2. Retire los pernos existentes que sujetan los soportes del recogedor a la unidad de corte (Figura 3).

    g337544

    Figura 3

    1. Soporte del recogedor
    2. Perno

  3. Utilice 4 pernos y 4 tuercas con arandela prensada (5/16") para sujetar los soportes de montaje a los soportes del recogedor de la unidad de corte (Figura 2).

  4. Instale los soportes del arnés de cables en las posiciones indicadas en la Figura 2.

  5. Sujete el arnés de cables a los soportes del arnés de cables.

  6. Enchufe los conectores del arnés de cables en las luces.

Instalación del kit en máquinas Flex

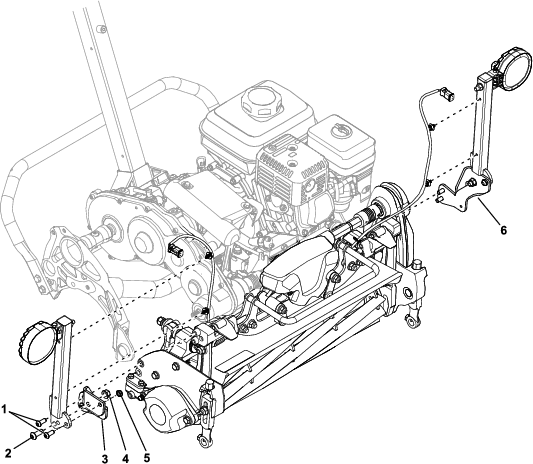

g337381

Figura 4

  1. Tornillos allen (5/16")
  2. Tornillo allen (⅜")
  3. Soporte de montaje derecho
  4. Tuerca con arandela prensada (⅜")
  5. Contratuerca
  6. Soporte de montaje izquierdo

Si se instala este kit en una unidad de tracción Modelo 04860 o 04861, asegúrese de que el número de pieza del arnés de cables del kit de luces es el 122-2178.

Si tiene un arnés de cables más antiguo (Pieza 122-1418), sustitúyalo por el arnés de cables nuevo (Pieza 122-2178); consulte a su distribuidor autorizado Toro para obtener el arnés de cables nuevo.

  1. Utilice 2 tornillos allen (5/16"), 2 contratuercas, 2 tornillos allen (⅜") y 2 tuercas con arandela prensada (⅜") para sujetar los soportes de las luces a los soportes de montaje (Figura 4).

  2. Utilice 4 tornillos allen (5/16") para sujetar los soportes de montaje a los extremos de los bujes de la unidad de corte (Figura 4).

  3. Instale los soportes del arnés de cables en las posiciones del bastidor indicadas en la Figura 5.

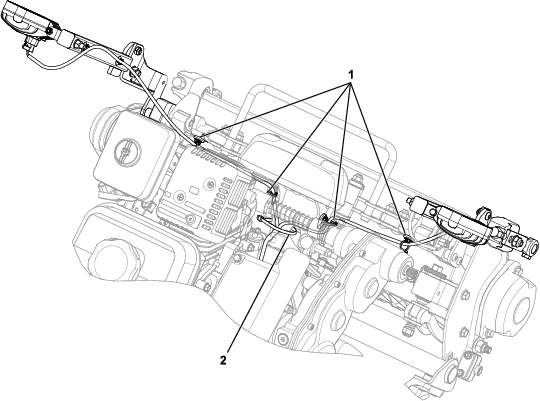

    g337382

    Figura 5

    1. Soportes del arnés de cables
    2. Brida

  4. Sujete el arnés de cables a los soportes del arnés de cables (Figura 5).

  5. Enchufe los conectores del arnés de cables en las luces.

  6. Utilice una brida para sujetar el arnés de cables al bastidor (Figura 5).

    Note: De esta manera se asegura que el arnés de cables no roza contra el eje de transmisión del molinete.
