Kit de reciclador Recycler® de 122, 132 ou 152 cm.

1. Estacione a máquina numa superfície nivelada.

2. Mova as alavancas de controlo do movimento para a posição de BLOQUEIO EM PONTO MORTO.

3. Engate o travão de estacionamento.

4. Desligue o motor e retire a chave.

5. Limpe cuidadosamente a plataforma do cortador. Retire todos os detritos para assegurar que os abafadores se irão ajustar devidamente.

6. Repare todas as áreas dobradas ou danificadas da plataforma do cortador e substitua as peças que faltam.

Consulte o Manual do utilizador para obter as instruções sobre como remover as lâminas.

As lâminas do reciclador são vendidas separadamente. Contacte o seu serviço de assistência autorizado.

1. Retire as porcas flangeadas que seguram o abafador no lugar (Figura 1).

2. Retire os parafusos que seguram o abafador no lugar (Figura 1).

3. Retire o abafador e substitua as porcas e os parafusos nos orifícios para o abafador (Figura 1).

4. Retire as ferragens, como se mostra na Figura 1. Guarde as ferragens.

Note: Guarde o abafador e as ferragens para utilizar quando alterar para o modo de descarga lateral.

Figura 1

1. Parafusos
2. Abafador
3. Porcas
4. Retire as ferragens antes de instalar os abafadores.

Peças necessárias para este passo:

1. Instale a placa de descarga no exterior do suporte de montagem com 2 parafusos de carroçaria (⅜ pol. x 1-¼ pol.) e 2 porcas flangeadas (flange pequena) (⅜ pol.), como se mostra na (Figura 2).

2. Instale o separador no interior do cortador com 1 parafuso de carroçaria (5/16 pol. x 7/8 pol.) e 1 porca flangeada (5/16 pol.), como se mostra na Figura 2.

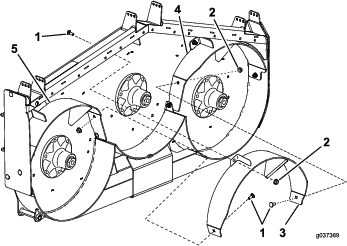

   Figura 2

   1. Parafuso de carroçaria (⅜ x 1 pol.)
   2. Placa de descarga
   3. Porca flangeada (⅜ pol.)
   4. Parafuso de carroçaria (5/16 pol. x ⅞ pol.)
   5. Porca flangeada (5/16 pol.)
   6. Certifique-se de que o separador está posicionado no interior da plataforma do cortador.

Peças necessárias para este passo:

Note: Instale todos os abafadores sem apertar para os alinhar com os orifícios no cortador (Figura 3).

1. Posicione o abafador direito na plataforma do cortador.

2. Instale sem apertar o abafador direito na plataforma de descarga com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3).

3. Instale sem apertar o abafador direito na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3). Consulte Figura 4 e Figura 5 para determinar os orifícios corretos a utilizar.

4. Instale sem apertar o abafador direito na plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3).

5. Posicione o abafador esquerdo na plataforma do cortador.

6. Instale sem apertar o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3). Consulte Figura 4 e Figura 5 para determinar os orifícios corretos a utilizar.

7. Instale sem apertar o abafador esquerdo na plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3).

8. Instale sem apertar o abafador esquerdo no lado da plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 3).

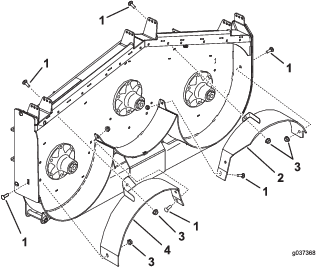

   Figura 3

   Mostrada a plataforma de cortador de 132 cm

   1. Parafuso de carroçaria (⅜ x 1 pol.)
   2. Porca flangeada (⅜ pol.)
   3. Abafador esquerdo
   4. Abafador direito


   Figura 4

   Mostrada a plataforma de cortador de 122 cm

   1. Utilize estes orifícios para as plataformas do cortador de 122 cm.


   Figura 5

   Mostrada a plataforma de cortador de 132 cm

   1. Utilize estes orifícios para as plataformas do cortador de 132 cm.

9. Posicione o abafador central na plataforma do cortador.

10. Instale sem apertar o abafador central no abafador esquerdo com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 6. Consulte Figura 4 e Figura 5 para determinar os orifícios corretos a utilizar.

11. Instale sem apertar o abafador central no abafador direito com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 6.

12. Instale sem apertar o abafador central na parte superior da plataforma do cortador com 1 parafuso (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 6. Consulte Figura 4 e Figura 5 para determinar os orifícios corretos a utilizar.

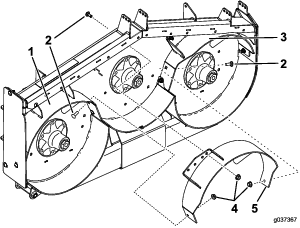

    Figura 6

    1. Abafador direito
    2. Parafuso de carroçaria (⅜ x 1 pol.)
    3. Abafador esquerdo
    4. Porca flangeada (⅜ pol.)
    5. Abafador central

Peças necessárias para este passo:

Note: Instale todos os abafadores sem apertar para os alinhar com os orifícios no cortador (Figura 7).

1. Posicione o abafador direito no cortador.

2. Instale sem apertar o abafador direito na plataforma de descarga com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e 1 porca flangeada (⅜ pol.), como se mostra na Figura 7.

3. Instale sem apertar o abafador direito na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.). Consulte Figura 7 e Figura 8.

4. Instale sem apertar o abafador direito na plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 7).

5. Posicione o abafador esquerdo no cortador.

6. Instale sem apertar o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 7).

7. Instale sem apertar o abafador esquerdo na plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e 1 porca flangeada (⅜ pol.), como se mostra na Figura 7.

8. Instale sem apertar o abafador esquerdo no lado da plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na (Figura 7).

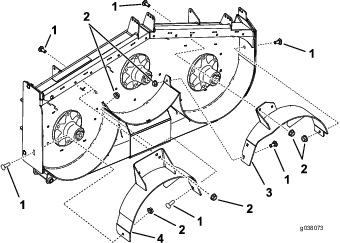

   Figura 7

   Mostrada a plataforma de cortador de 152 cm

   1. Parafuso de carroçaria (⅜ x 1 pol.)
   2. Abafador esquerdo
   3. Porca flangeada (⅜ pol.)
   4. Abafador direito


   Figura 8

   1. Utilize estes orifícios para as plataformas do cortador de 152 cm.

9. Posicione o abafador central no cortador.

10. Instale sem apertar o abafador central no abafador esquerdo com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 9.

11. Instale sem apertar o abafador central no abafador direito com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 9.

12. Instale sem apertar o abafador central na parte superior da plataforma do cortador com 1 parafuso (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 8 e Figura 9.



    Figura 9

    1. Parafuso de carroçaria (⅜ x 1 pol.)
    2. Porca flangeada (⅜ pol.)
    3. Abafador central
    4. Abafador esquerdo
    5. Abafador direito

Consulte o Manual do utilizador para obter as instruções sobre como instalar as lâminas.

As lâminas do reciclador são vendidas separadamente. Contacte o seu serviço de assistência autorizado.

1. Aperte todas as porcas e os parafusos dos abafadores (Figura 2, Figura 3, Figura 6, Figura 7 e Figura 9).

2. Rode as lâminas e certifique-se de que há folga entre as lâminas e os abafadores. Se houver interferência, desaperte o abafador e reposicione-o.

Retire cerca de 25 mm ou não exceda 1/3 das folhas da relva ao cortar. Em relva excecionalmente viçosa e densa, poderá ter de elevar a altura de corte ou converter para descarga lateral ou recolha.

É necessário ar para cortar e voltar a cortar as aparas de relva na caixa do cortador, pelo que não deve regular a altura de corte muito baixa nem rodear a caixa com relva não cortada. Tente sempre ter um lado da caixa do cortador livre de relva por cortar. Isto permite ao ar circular para a caixa do cortador. Ao fazer um corte inicial através do centro de uma área não cortada, opere a máquina devagar e recue se o cortador começar a entupir.

O crescimento da relva varia conforme a estação. Para manter a mesma altura de corte, corte mais frequentemente no início da primavera. À medida que o crescimento da relva diminui a meio do Verão, corte menos frequentemente. Se não conseguir cortar durante um longo período, corte primeiro a uma altura de corte elevada e, em seguida, corte novamente 2 dias depois a uma regulação mais baixa.

Uma lâmina afiada corte de forma limpa sem rasgar nem estragar a relva. Uma lâmina romba rasga e estraga a relva. Quando se rasga ou danifica a relva, esta fica castanha nas extremidades, cresce irregularmente e torna-se mais suscetível a doenças.

Para garantir o máximo desempenho da máquina, limpe a parte inferior da caixa da unidade de corte após cada utilização. Se permitir a acumulação de resíduos na caixa da unidade de corte da máquina, diminui o desempenho de corte.
