122, 132 eller 152 cm bred Recycler®-sats

Åkgräsklippare i Z Master® 4000-serien

Model No. 144-0386-Serial No. and Up

Model No. 144-0387-Serial No. and Up

Model No. 144-0388-Serial No. and Up

Säkerhet

Använd sidoutkastläget eller mulla gräsklippet

Fara

Om ingen gräsriktare, utkastarlucka eller komplett gräsuppsamlare har monterats kan du och andra komma i kontakt med knivarna eller träffas av utslungat skräp. Kontakt med roterande kniv(ar) och utslungat skräp kan orsaka skador eller leda till dödsfall.

  • Ta aldrig bort gräsriktaren från klippdäcket eftersom gräsriktaren riktar avfallet ned mot gräset. Byt omedelbart ut gräsriktaren om den skadas.

  • För aldrig in händerna eller fötterna under klippdäcket.

  • Försök aldrig att rensa utkastaren eller knivarna utan att först KOPPLA UR knivreglagebrytaren (kraftuttaget), vrida tändningslåset till det AVSTäNGDAläget och sedan ta ut nyckeln ur tändningslåset.

  • Se till att gräsriktaren är i nedfällt läge.

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. För rörelsereglagen till det NEUTRALA LåSLäGET.

  3. Koppla in parkeringsbromsen.

  4. Stäng av motorn och ta ut nyckeln.

  5. Rengör klippdäcket ordentligt. Ta bort allt skräp för att se till att skärmarna passar ordentligt.

  6. Reparera alla böjda delar eller skadade områden på klippdäcket och ersätt de delar som eventuellt saknas.

Ta bort de befintliga knivarna

Varning

Knivarna är vassa. Kontakt med en vass kniv kan leda till allvarliga personskador.

Använd handskar eller linda in kniven i en trasa.

Se bruksanvisningen för anvisningar om hur du tar bort knivarna.

Recycler-knivarna säljs separat. Kontakta en auktoriserad återförsäljare.

Ta bort den befintliga skärmen

  1. Ta bort flänsmuttrarna som håller skärmen på plats (Figur 1).

  2. Ta bort skruvarna som håller skärmen på plats (Figur 1).

  3. Ta bort skärmen och byt ut muttrarna och skruvarna i hålen på skärmen (Figur 1).

  4. Ta bort fästelementen enligt Figur 1. Spara fästelementen.

Note: Spara skärmen och fästelementen för användning vid byte till sidoutkastarläget.

g037363

Figur 1

  1. Skruvar
  2. Skärm
  3. Muttrar
  4. Ta bort fästelementen innan du monterar skärmarna.

Montera avlastningsplattan

Delar som behövs till detta steg:

Avlastningsplatta 1
Vagnskruv (5/16 x ⅞ tum)1
Flänsmutter (5/16 tum)1
Flänsmutter (⅜ tum)2
Vagnskruv (⅜ x 1 tum)2

  1. Montera avlastningsplattan på utsidan av monteringsfästet med två vagnsskruvar (⅜ x 1 ¼ tum) och två flänsmuttrar (lilla flänsen) (⅜ ) enligt Figur 2.

  2. Montera tappen på insidan av klippdäcket med en vagnsskruv (5/16 x ⅞ tum) och en flänsmutter (5/16 tum) enligt (Figur 2).

    g017822

    Figur 2

    1. Vagnskruv (⅜ x 1 tum)
    2. Avlastningsplatta
    3. Flänsmutter (⅜ tum)
    4. Vagnsskruv (5/16 x ⅞ tum)
    5. Flänsmutter (5/16 tum)
    6. Kontrollera att tappen har placerats inuti klippdäcket.

Montera skärmarna på klippdäcken på 122 och 137 cm

Delar som behövs till detta steg:

Vänster skärm1
Centerskärm1
Höger skärm1
Flänsmutter (⅜ tum)9
Vagnsskruv (⅜ x 1 tum)9

Note: Montera skärmarna löst så att de är i linje med alla hål på klippdäcket (Figur 3).

  1. Placera in den högra skärmen i klippdäcket.

  2. Montera den högra skärmen löst på avlastningsplattan med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3.

  3. Montera den högra skärmen löst överst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3. Se Figur 4 och Figur 5 för de korrekta hålen att använda.

  4. Montera den högra skärmen löst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3.

  5. Placera in den vänstra skärmen i klippdäcket.

  6. Montera den vänstra skärmen löst överst på klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3. Se Figur 4 och Figur 5 för de korrekta hålen att använda.

  7. Montera den vänstra skärmen löst på klippdäcket med en vagnsskruv (3/8 x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3.

  8. Montera den vänstra skärmen löst på sidan av klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 3.

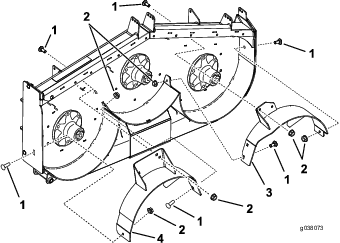

    g038073

    Figur 3

    Klippdäck på 132 cm visas

    1. Vagnsskruv (⅜ x 1 tum)
    2. Flänsmutter (⅜ tum)
    3. Vänster skärm
    4. Höger skärm
    g037365

    Figur 4

    Klippdäck på 122 cm visas

    1. Använd dessa hål för klippdäck på 122 cm
    g037610

    Figur 5

    Klippdäck på 132 cm visas

    1. Använd dessa hål för klippdäck på 132 cm

  9. Placera in mittskärmen i klippdäcket.

  10. Montera mittskärmen löst på den vänstra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 6. Se Figur 4 och Figur 5 för de korrekta hålen att använda.

  11. Montera mittskärmen löst på den högra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 6.

  12. Montera mittskärmen löst överst på klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 6. Se Figur 4 och Figur 5 för de korrekta hålen att använda.

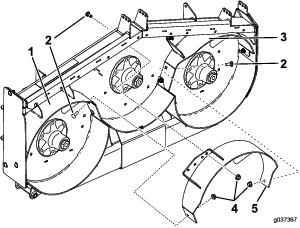

    g037367

    Figur 6

    1. Höger skärm
    2. Vagnsskruv (⅜ x 1 tum)
    3. Vänster skärm
    4. Flänsmutter (⅜ tum)
    5. Centerskärm

Montera skärmarna på klippdäck på 152 cm

Delar som behövs till detta steg:

Vänster skärm1
Centerskärm1
Höger skärm1
Flänsmutter (⅜ tum)9
Vagnsskruv (⅜ x 1 tum)9

Note: Montera skärmarna löst så att de är i linje med alla hål på klipparen (Figur 7).

  1. Placera in den högra skärmen i klipparen.

  2. Montera den högra skärmen löst på avlastningsplattan med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 7.

  3. Montera den högra skärmen löst överst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum). Se Figur 7 och Figur 8.

  4. Montera den högra skärmen löst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 7.

  5. Placera in den vänstra skärmen i klipparen.

  6. Montera den vänstra skärmen löst överst på klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 7.

  7. Montera den vänstra skärmen löst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 7.

  8. Montera den vänstra skärmen löst på sidan av klippdäcket med en vagnskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 7.

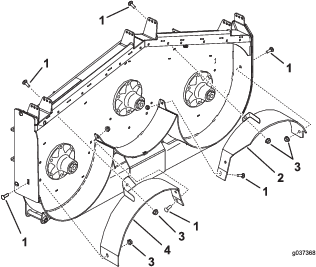

    g037368

    Figur 7

    Klippdäck på 152 cm visas

    1. Vagnsskruv (⅜ x 1 tum)
    2. Vänster skärm
    3. Flänsmutter (⅜ tum)
    4. Höger skärm
    g337523

    Figur 8

    1. Använd dessa hål för klippdäck på 152 cm.

  9. Placera in mittskärmen i klipparen.

  10. Montera mittskärmen löst på den vänstra skärmen med en vagnskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 9.

  11. Montera mittskärmen löst på den högra skärmen med en vagnskruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 9.

  12. Montera mittskärmen löst överst på klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (⅜ tum) enligt Figur 8 och Figur 9.

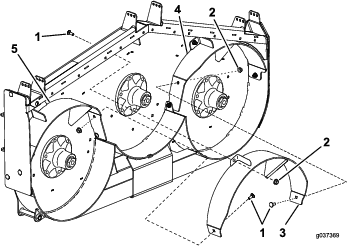

    g037369

    Figur 9

    1. Vagnsskruv (⅜ x 1 tum)
    2. Flänsmutter (⅜ tum)
    3. Centerskärm
    4. Vänster skärm
    5. Höger skärm

Montera de nya knivarna

Varning

Knivarna är vassa. Kontakt med en vass kniv kan leda till allvarliga personskador.

Använd handskar eller linda in kniven i en trasa.

Se bruksanvisningen för anvisningar om hur du monterar knivarna.

Recycler-knivarna säljs separat. Kontakta en auktoriserad återförsäljare.

Dra åt alla fästelement

  1. Dra åt alla muttrar och skruvar till skärmarna (Figur 2, Figur 3, Figur 6, Figur 7 och Figur 9).

  2. Rotera knivarna och kontrollera att det finns ett mellanrum mellan knivarna och skärmarna. Om knivarna går emot skärmen lossar du skärmen och flyttar den.

Körning

Välja lämplig klipphöjdsinställning

Klipp av cirka 2,5 cm eller högst en tredjedel av grässtrået. Vid klippning av ovanligt frodigt och tätt gräs kan det vara nödvändigt att höja klipphöjdsinställningen eller ändra till sidoutkast- eller uppsamlingsläge.

Klippa under extrema förhållanden

Luft behövs så att gräsklippet kan klippas flera gånger i klipparkåpan, så ställ inte in klipphöjden för lågt och låt inte klipparkåpan helt omges av oklippt gräs. Försök att alltid ha en sida av klipparhuset fri från oklippt gräs, så att luft kan sugas in i klipparhuset. Om du börjar med att klippa mitt i ett oklippt område ska du köra maskinen långsammare och köra den bakåt om den börjar blockeras.

Klipp tillräckligt ofta

Gräs växer i olika takt beroende på årstiden. För att hålla samma längd på gräset ska man klippa oftare tidigt på våren. Klipp mer sällan när tillväxten avtar mot mitten av sommaren. Klipp med högre klipphöjd och klipp sedan igen efter två dagar med lägre klipphöjd om du inte kan klippa under en längre tidsperiod.

Klippa med slipade knivar

En slipad kniv klipper av rent utan att slita och rycka av grässtråna. En slö kniv sliter och rycker av gräset. Om gräset slits och rycks av gulnar det i ändarna vilket minskar tillväxten och ökar risken för sjukdomar.

Efter användning

Rengör undersidan av gräsklipparkåpan efter varje användningstillfälle för bästa möjliga prestanda. Om beläggning bildas i gräsklipparkåpan försämras klipprestandan.
