122 cm, 132 cm eller 152 cm Recycler®-sett

Z Master®-plentraktor i 4000-serien

Model No. 144-0386-Serial No. and Up

Model No. 144-0387-Serial No. and Up

Model No. 144-0388-Serial No. and Up

Sikkerhet

Bruke sideutslippsmodus eller kverne gress

Fare

Hvis ikke gressavlederen, utslippsdekselet eller hele gressoppsamleren sitter på plass, vil du selv eller andre risikere å komme i kontakt med kniven eller gjenstander som blir slengt opp i luften. Kontakt med gressklipperkniver som roterer og gjenstander som slynges opp i luften, kan føre til at noen blir alvorlig skadet eller drept.

  • Fjern aldri gressavlederen fra klippeenheten fordi gressavlederen leder materiale ned mot bakken. Hvis gressavlederen blir skadet, må den skiftes ut omgående.

  • Hold hender og føtter borte fra undersiden av gressklipperenheten.

  • Prøv aldri å rengjøre utslippsområdet eller gressklipperknivene uten at du flytter knivkontrollbryteren (kraftuttaket) til AV-stillingen, vrir tenningsnøkkelen til AV-stillingen og tar ut nøkkelen.

  • Påse at gressavlederen er i den nedre stillingen.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Flytt bevegelseskontrollspakene til den NøYTRALE LåSESTILLINGEN.

  3. Sett på parkeringsbremsen.

  4. Slå av motoren og ta ut nøkkelen.

  5. Rengjør klippeenheten grundig. Fjern alt rusk for å sikre at skjermene passer ordentlig.

  6. Reparer alle bøyde eller skadde områder av klippeenheten og erstatt eventuelle deler som mangler.

Demontere de eksisterende knivene

Advarsel

Knivene er skarpe. Hvis du kommer i kontakt med et skarpt blad, kan du bli alvorlig skadet.

Bruk hansker, eller legg en fille rundt de skarpe kantene på kniven.

Se brukerhåndboken for instruksjoner om hvordan du fjerner knivene.

Resirkuleringsknivene selges separat. Ta kontakt med en autorisert serviceforhandler.

Fjerne den eksisterende skjermen

  1. Fjern flensmutterne som holder skjermen på plass (Figur 1).

  2. Fjern boltene som holder skjermen på plass (Figur 1).

  3. Fjern skjermen og skift ut mutterne og boltene i hullene til skjermen (Figur 1).

  4. Fjern monteringsdelene som vist i Figur 1. Behold delene.

Note: Ta vare på skjermen og monteringsdelene for å bruke dem når du skifter til sideutslippsmodus.

g037363

Figur 1

  1. Bolter
  2. Skjerm
  3. Muttere
  4. Fjern monteringsdelene før du monterer skjermene.

Montere utslippsplaten

Deler som er nødvendige for dette trinnet:

Utslippsplate 1
Låsebolt (5/16 x ⅞ tomme)1
Flensmutter (5/16 tomme)1
Flensmutter (⅜ tomme)2
Låsebolt (⅜ x 1 tomme)2

  1. Monter utslippsplaten på utsiden av monteringsbraketten med to låsebolter (⅜ x 1¼ tomme) og to flensmuttere (liten flens) (⅜ tomme) som vist i Figur 2.

  2. Monter tappen på innsiden av klippeenheten med én låsebolt (5/16 x ⅞ tomme) og én flensmutter (5/16 tomme) som vist i Figur 2.

    g017822

    Figur 2

    1. Låsebolt (⅜ x 1 tomme)
    2. Utslippsplate
    3. Flensmutter (⅜ tomme)
    4. Låsebolt (5/16 x ⅞ tomme)
    5. Flensmutter (5/16 tomme)
    6. Påse at tappen er plassert på innsiden av klippeenheten.

Montere skjermene for 122 og 132 cm klippeenheter

Deler som er nødvendige for dette trinnet:

Venstre skjerm1
Midtre skjerm1
Høyre skjerm1
Flensmutter (⅜ tomme)9
Låsebolt (⅜ x 1 tomme)9

Note: Monter skjermene løst for å rette dem inn med alle hullene i klippeenheten (Figur 3).

  1. Plasser den høyre skjermen på klippeenheten.

  2. Monter den høyre skjermen løst på utslippsplaten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3.

  3. Monter den høyre skjermen løst på toppen av klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3. Se Figur 4 og Figur 5 for de korrekte hullene som skal brukes.

  4. Monter den høyre skjermen løst på klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3.

  5. Plasser den venstre skjermen på klippeenheten.

  6. Monter den venstre skjermen løst på toppen av klippeenheten med én bolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3. Se Figur 4 og Figur 5 for de korrekte hullene som skal brukes.

  7. Monter den venstre skjermen løst på klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3.

  8. Monter den venstre skjermen løst på siden av klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 3.

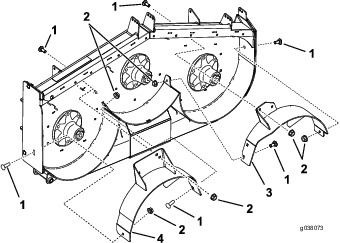

    g038073

    Figur 3

    132 cm klippeenhet vist

    1. Låsebolt (⅜ x 1 tomme)
    2. Flensmutter (⅜ tomme)
    3. Venstre skjerm
    4. Høyre skjerm
    g037365

    Figur 4

    122 cm klippeenhet vist

    1. Bruk disse hullene for 122 cm klippeenheter
    g037610

    Figur 5

    132 cm klippeenhet vist

    1. Bruk disse hullene for 132 cm klippeenheter

  9. Plasser den midtre skjermen på klippeenheten.

  10. Monter den midtre skjermen løst på den venstre skjermen med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 6. Se Figur 4 og Figur 5 for de korrekte hullene som skal brukes.

  11. Monter den midtre skjermen løst på den høyre skjermen med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 6.

  12. Monter den midtre skjermen løst på toppen av klippeenheten med én bolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 6. Se Figur 4 og Figur 5 for de korrekte hullene som skal brukes.

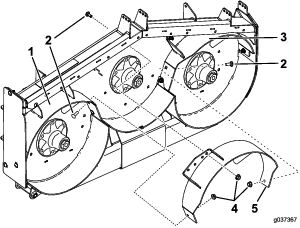

    g037367

    Figur 6

    1. Høyre skjerm
    2. Låsebolt (⅜ x 1 tomme)
    3. Venstre skjerm
    4. Flensmutter (⅜ tomme)
    5. Midtre skjerm

Montere skjermene for 152 cm klippeenheter

Deler som er nødvendige for dette trinnet:

Venstre skjerm1
Midtre skjerm1
Høyre skjerm1
Flensmutter (⅜ tomme)9
Låsebolt (⅜ x 1 tomme)9

Note: Monter skjermene løst for å rette dem inn med alle hullene i klippeenheten (Figur 7).

  1. Plasser den høyre skjermen på klippeenheten.

  2. Monter den høyre skjermen løst på utslippsplaten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 7.

  3. Monter den høyre skjermen løst på toppen av klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme). Se Figur 7 og Figur 8.

  4. Monter den høyre skjermen løst på klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 7.

  5. Plasser den venstre skjermen på klippeenheten.

  6. Monter den venstre skjermen løst på toppen av klippeenheten med én bolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 7.

  7. Monter den venstre skjermen løst på klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 7.

  8. Monter den venstre skjermen løst på siden av klippeenheten med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 7.

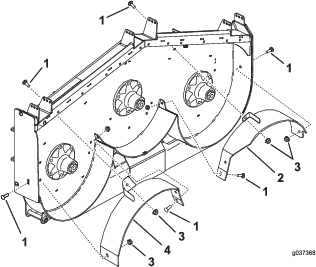

    g037368

    Figur 7

    152 cm klippeenhet vist

    1. Låsebolt (⅜ x 1 tomme)
    2. Venstre skjerm
    3. Flensmutter (⅜ tomme)
    4. Høyre skjerm
    g337523

    Figur 8

    1. Bruk disse hullene for 152 cm klippeenheter.

  9. Plasser den midtre skjermen på klippeenheten.

  10. Monter den midtre skjermen løst på den venstre skjermen med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 9.

  11. Monter den midtre skjermen løst på den høyre skjermen med én låsebolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 9.

  12. Monter den midtre skjermen løst på toppen av klippeenheten med én bolt (⅜ x 1 tomme) og én flensmutter (⅜ tomme) som vist i Figur 8 og Figur 9.

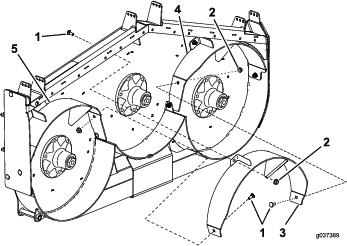

    g037369

    Figur 9

    1. Låsebolt (⅜ x 1 tomme)
    2. Flensmutter (⅜ tomme)
    3. Midtre skjerm
    4. Venstre skjerm
    5. Høyre skjerm

Montere de nye knivene

Advarsel

Knivene er skarpe. Hvis du kommer i kontakt med et skarpt blad, kan du bli alvorlig skadet.

Bruk hansker, eller legg en fille rundt de skarpe kantene på kniven.

Se brukerhåndboken for instruksjoner om hvordan du monterer knivene.

Resirkuleringsknivene selges separat. Ta kontakt med en autorisert serviceforhandler.

Stramme til alle festene

  1. Stram alle mutterne og boltene for skjermene (Figur 2, Figur 3, Figur 6, Figur 7 og Figur 9).

  2. Roter knivene og påse at det er klaring mellom knivene og skjermene. Hvis det oppstår interferens, løsne skjermen og plasser den på nytt.

Bruk

Velge riktig klippehøyde

Klipp omtrent 25 mm eller ikke mer enn en tredjedel av gresstrået når du klipper. I svært frodig og tett gress kan det hende at du må heve klippehøyden eller skifte til sideutslipp eller oppsamling.

Klippe under ekstreme forhold

Luft er nødvendig for å klippe og klippe restene på nytt i gressklipperhuset, så ikke still klippehøyden for lavt, og klippeenheten skal heller ikke være omgitt av uklippet gress. Prøv alltid å holde den ene siden av gressklipperhuset unna uklippet gress, slik at luften kan trekkes inn i gressklipperhuset. Når du foretar den innledende klippingen i midten av et uklippet område, må du kjøre maskinen saktere og rygge hvis klippeenheten blir tilstoppet.

Klippe gresset med riktig tidsintervall

Gress vokser med varierende hastighet til forskjellige tider på året. For å opprettholde samme klippehøyde, må du klippe gresset oftere tidlig på våren. Midt på sommeren begynner det å vokse saktere, derfor trenger du ikke å klippe det så ofte da. Hvis du er ute av stand til å klippe plenen i en lengre periode, klipper du først med en høy klippehøyde. Vent i 2 dager, og klipp deretter på nytt med en lavere høyde.

Klippe med skarpe kniver

En skarp kniv lager et jevnere kutt uten å rive eller trevle opp gresset. En sløv kniv river eller trevler opp gresset. Riving og trevling fører til at gresset blir brunt på tuppene. Dette går ut over veksten til gresset og gjør det mer utsatt for sykdommer.

Etter bruk

For å sørge for optimal ytelse rengjør du undersiden av gressklipperhuset etter hver bruk. Hvis klipperester hoper seg opp i gressklipperhuset, reduseres klippeytelsen til gressklipperen.
