122 cm-es, 132 cm-es és 152 cm-es Recycler® készlet

Z Master® 4000 sorozatú fűnyíró traktor

Model No. 144-0386-Serial No. and Up

Model No. 144-0387-Serial No. and Up

Model No. 144-0388-Serial No. and Up

Biztonság

Az oldalsó kidobás használata vagy a fű mulcsozása

Veszély

A fűterelő lemez, kidobónyílás-fedél vagy fűgyűjtő rendszer nélkül Ön és a közelben levők ki lehetnek téve a késekkel és a kirepülő hulladékkal való érintkezésnek. A forgó fűnyírókések és a kirepülő törmelék személyi sérülést okozhatnak, akár végzeteset is.

  • Ne távolítsa el a fűterelő lemezt a nyíróasztalról, mert a fűterelő lemez irányítja lefelé az anyagot a gyep felé. Ha a fűterelő lap bármikor megsérül, azonnal cserélje le.

  • Ne nyúljon kezével vagy lábával a nyíróasztal alá.

  • Ne kísérelje meg a kidobási terület vagy a kések környékének tisztítását, csak ha a késkapcsolót (TLT) KI helyzetbe kapcsolta, a gyújtáskapcsolót KI helyzetbe fordította és kivette az indítókulcsot a gyújtáskapcsolóból.

  • Ügyeljen rá, hogy a fűterelő lap lehajtott helyzetben legyen.

Üzembeállítás

A gép előkészítése

  1. Parkolja le a gépet sík talajon.

  2. Állítsa SEMLEGES-RETESZELT helyzetbe a haladásvezérlő karokat.

  3. Húzza be a rögzítőféket.

  4. Állítsa le a motort, és vegye ki az indítókulcsot.

  5. Tisztítsa meg alaposan a nyíróasztalt. Távolítsa el az összes törmeléket, hogy a terelőlapok megfelelően illeszkedjenek.

  6. Javítsa ki a nyíróasztal összes elgörbült vagy károsodott területét, és pótoljon minden hiányzó alkatrészt.

A meglévő kések leszerelése

Figyelmeztetés

A kések élesek. Az éles kés érintése súlyos személyi sérülést okozhat.

Viseljen védőkesztyűt, vagy tekerje be ronggyal a kés élét.

A kések eltávolítása kapcsán olvassa el a Kezelői kézikönyvet.

A mulcsozó késeket külön kell beszerezni. Vegye fel a kapcsolatot a hivatalos márkakereskedővel.

A meglévő terelőlemez eltávolítása

  1. Távolítsa el a terelőlemezt rögzítő peremes anyákat (Ábra 1).

  2. Távolítsa el a terelőlemezt rögzítő csavarokat (Ábra 1).

  3. Távolítsa el a terelőlemezt, majd cserélje ki a csavarfuratokba tartozó csavarokat és anyákat (Ábra 1).

  4. Távolítsa el a kötőelemeket az Ábra 1 alapján. Őrizze meg a kötőelemeket.

Note: Amikor átvált oldalsó kidobású módba, őrizze meg a terelőlemezt és a kötőelemeket.

g037363

Ábra 1

  1. Csavarok
  2. Terelőlemez
  3. Anyák
  4. A terelőlemezek felszerelése előtt távolítsa el a kötőelemeket.

A kimeneti nyílás lemezének felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Kimeneti nyílás lemeze 1
Kapupántcsavar (5/16" × ⅞")1
Peremes anya (5/16")1
Peremes anya (⅜")2
Kapupántcsavar (⅜" × 1")2

  1. Szerelje fel a kimeneti nyílás lemezét a konzol külső oldalára 2 kapupántcsavar (⅜" × 1-¼") és 2 peremes anya (kicsi peremes) (⅜") segítségével a Ábra 2 szerint.

  2. Rögzítse a fület a nyíróasztal belső oldalára 1 kapupántcsavar (5/16" × ⅞") és 1 peremes anya (5/16") segítségével a Ábra 2 szerint.

    g017822

    Ábra 2

    1. Kapupántcsavar (⅜" × 1")
    2. Kimeneti nyílás lemeze
    3. Peremes anya (⅜")
    4. Kapupántcsavar (5/16" × ⅞")
    5. Peremes anya (5/16")
    6. A fül legyen a nyíróasztalon belül.

A 122 cm-es és 132 cm-es nyíróasztal terelőlemezeinek felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Bal oldali terelőlemez1
Középső terelőlemez1
Jobb oldali terelőlemez1
Peremes anya (⅜")9
Kapupántcsavar (⅜" × 1")9

Note: Szerelje fel lazán a terelőlemezeket, összeigazítva azokat a nyíróasztal összes furatával (Ábra 3).

  1. Illessze be a jobb oldali terelőlemezt a nyíróasztalba.

  2. Rögzítse lazán a jobb oldali terelőlemezt a kimeneti nyílás lemezéhez 1 kapupántcsavar (⅜" × 1") és egy peremes anya (⅜") segítségével a Ábra 3 alapján.

  3. Rögzítse lazán a jobb oldali terelőlemezt a nyíróasztal tetejéhez 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 3 szerint. A Ábra 4 és Ábra 5 ábra alapján határozza meg a megfelelő furatokat.

  4. Rögzítse lazán a jobb oldali terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 3 alapján.

  5. Illessze be a bal oldali terelőlemezt a nyíróasztalba.

  6. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztal tetejéhez 1 csavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 3 szerint. A Ábra 4 és Ábra 5 ábra alapján határozza meg a megfelelő furatokat.

  7. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 3 alapján.

  8. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztal oldalához 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 3 szerint.

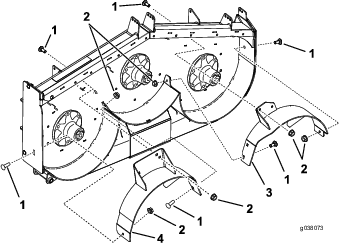

    g038073

    Ábra 3

    A képen a 132 cm-es nyíróasztal látható

    1. Kapupántcsavar (⅜" × 1")
    2. Peremes anya (⅜")
    3. Bal oldali terelőlemez
    4. Jobb oldali terelőlemez
    g037365

    Ábra 4

    A képen a 122 cm-es nyíróasztalhoz való ventilátor látható

    1. Használja ezeket a furatokat a 122 cm-es nyíróasztalokon
    g037610

    Ábra 5

    A képen a 132 cm-es nyíróasztal látható

    1. Használja ezeket a furatokat a 132 cm-es nyíróasztalokon

  9. Illessze be a középső terelőlemezt a nyíróasztalba.

  10. Rögzítse lazán a középső terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 6 alapján. A Ábra 4 és Ábra 5 ábra alapján határozza meg a megfelelő furatokat.

  11. Rögzítse lazán a középső terelőlemezt a jobb oldali terelőlemezhez 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 6 alapján.

  12. Rögzítse lazán a középső terelőlemezt a nyíróasztal tetejéhez 1 csavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 6 szerint. A Ábra 4 és Ábra 5 ábra alapján határozza meg a megfelelő furatokat.

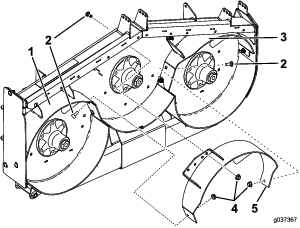

    g037367

    Ábra 6

    1. Jobb oldali terelőlemez
    2. Kapupántcsavar (⅜" × 1")
    3. Bal oldali terelőlemez
    4. Peremes anya (⅜")
    5. Középső terelőlemez

A 152 cm-es nyíróasztal terelőlemezeinek felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Bal oldali terelőlemez1
Középső terelőlemez1
Jobb oldali terelőlemez1
Peremes anya (⅜")9
Kapupántcsavar (⅜" × 1")9

Note: Szerelje fel lazán a terelőlemezeket, összeigazítva azokat a nyíróasztal összes furatával (Ábra 7).

  1. Illessze be a jobb oldali terelőlemezt a nyíróasztalba.

  2. Rögzítse lazán a jobb oldali terelőlemezt a kimeneti nyílás lemezéhez 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 7 alapján.

  3. Rögzítse lazán a jobb oldali terelőlemezt a nyíróasztal tetejéhez 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével. Lásd Ábra 7 és Ábra 8.

  4. Rögzítse lazán a jobb oldali terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 7 alapján.

  5. Illessze be a bal oldali terelőlemezt a nyíróasztalba.

  6. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztal tetejéhez 1 csavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 7 szerint.

  7. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 7 alapján.

  8. Rögzítse lazán a bal oldali terelőlemezt a nyíróasztal oldalához 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 7 szerint.

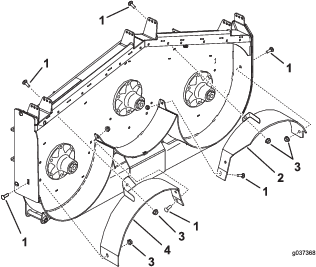

    g037368

    Ábra 7

    A képen a 152 cm-es nyíróasztal látható

    1. Kapupántcsavar (⅜" × 1")
    2. Bal oldali terelőlemez
    3. Peremes anya (⅜")
    4. Jobb oldali terelőlemez
    g337523

    Ábra 8

    1. Használja ezeket a furatokat a 152 cm-es nyíróasztalokon.

  9. Illessze be a középső terelőlemezt a nyíróasztalba.

  10. Rögzítse lazán a középső terelőlemezt a nyíróasztalhoz 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 9 alapján.

  11. Rögzítse lazán a középső terelőlemezt a jobb oldali terelőlemezhez 1 kapupántcsavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 9 alapján.

  12. Rögzítse lazán a középső terelőlemezt a nyíróasztal tetejéhez 1 csavar (⅜" × 1") és 1 peremes anya (⅜") segítségével a Ábra 8 és Ábra 9 szerint.

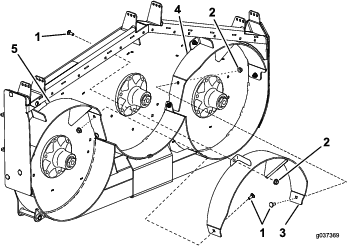

    g037369

    Ábra 9

    1. Kapupántcsavar (⅜" × 1")
    2. Peremes anya (⅜")
    3. Középső terelőlemez
    4. Bal oldali terelőlemez
    5. Jobb oldali terelőlemez

Az új kések felszerelése

Figyelmeztetés

A kések élesek. Az éles kés érintése súlyos személyi sérülést okozhat.

Viseljen védőkesztyűt, vagy tekerje be ronggyal a kés élét.

A kések cseréjére vonatkozó utasításokat lásd a Kezelői kézikönyvben.

A mulcsozó késeket külön kell beszerezni. Vegye fel a kapcsolatot a hivatalos márkakereskedővel.

Az összes kötőelem meghúzása

  1. Húzza meg a terelőlemezek összes anyáját és csavarját (Ábra 2, Ábra 3, Ábra 6, Ábra 7 és Ábra 9).

  2. A késeket megforgatva ellenőrizze, hogy van-e elegendő hézag a kések és a terelőlemezek között. Ha valahol összeérnek, lazítsa meg a terelőlemezt és állítsa be a helyzetét.

Üzemeltetés

A megfelelő vágásmagasság kiválasztása

Fűnyíráskor nagyjából 25 mm-t vágjon le a fűszálból, de a hossza ⅓-ánál ne többet. Kivételesen nagyra nőtt és sűrű fű esetén előfordulhat, hogy magasabbra kell állítania a vágásmagasságot, vagy oldalsó kidobású működésről fűgyűjtésre kell váltania.

Fűnyírás szélsőséges feltételek mellett

Mivel a fűkaszálék alapos lenyírásához levegőre van szükség, ne állítsa annyira alacsonyra a vágásmagasságot, hogy teljesen körülvegye a nyíróasztalt a nyíratlan fű. Igyekezzen elérni, hogy a nyíróasztal egyik oldalánál ne legyen nyíratlan fű, hogy a levegőt a gép beszívhassa a nyíróasztalba. Amikor belefog az első nyírásba a nyíratlan terület közepén, haladjon lassabban, és tolasson egy keveset, ha a fűnyíró kezd eltömődni.

Fűnyírás a megfelelő időközönként

A fű eltérő sebességgel nő az év különböző szakaszaiban. Az azonos vágásmagasság megtartása érdekében kora tavasszal végezze gyakrabban a fűnyírást. Ahogy a fű növekedése nyár közepére lelassul, a fűnyírás is ritkulhat. Ha hosszabb ideig nem került sor fűnyírásra, először végezze azt nagy vágásmagasságon, majd 2 nappal később alacsonyabb beállítás mellett.

Fűnyírás éles késekkel

Az éles kés tisztán vág, anélkül, hogy tépné vagy zúzná a fűszálakat. A tompa kés tépi és szakítja a füvet. A tépés és szakítás helye a fűszálakon bebarnul, ami lassítja a növést és növeli a megbetegedés kockázatát.

Használat után

Az optimális teljesítmény fenntartása érdekében minden használat után tisztítsa ki a fűnyíróházat. Ha hulladék gyűlik fel a fűnyíróházban, a vágási teljesítmény csökken.
