91 cm držiak na zberné vaky

Pojazdná kosačka s otočením v nulovom uhle

Model No. 79411-Serial No. 400000000 and Up

Úvod

Pozorne si prečítajte tieto informácie s cieľom oboznámiť sa, ako správne prevádzkovať a udržiavať produkt a tiež ako predchádzať zraneniam a poškodeniu produktu. Nesiete zodpovednosť za správnu a bezpečnú prevádzku produktu.

Na lokalite www.Toro.com získate informácie o bezpečnosti výrobkov, školiacich materiáloch týkajúcich sa prevádzky, príslušenstve a tiež pomoc pri hľadaní predajcu alebo registrácii výrobku.

Ak potrebujete servis, originálne diely od spoločnosti Toro alebo doplňujúce informácie, obráťte sa na autorizovaného servisného predajcu alebo zákaznícke stredisko spoločnosti Toro a pripravte si číslo modelu a sériové číslo vášho výrobku. Obrázok 1 identifikuje umiestnenie čísla modelu a sériového čísla na výrobku. Čísla napíšte do poskytnutého priestoru.

g005673

Obrázok 1

  1. Umiestnenie čísla modelu a sériového čísla

Táto príručka identifikuje potenciálne riziká. Bezpečnostné upozornenia sú označené symbolom (Obrázok 2), ktorý signalizuje, že v prípade nedodržania odporúčaných opatrení môže dôjsť k vážnemu zraneniu alebo smrti.

g000502

Obrázok 2

Symboly bezpečnostného upozornenia

V tejto príručke sa používajú na zvýraznenie informácií dve slová. Dôležité upriamuje pozornosť na špeciálne mechanické informácie a Poznámka zdôrazňuje všeobecné informácie, ktorým treba venovať osobitnú pozornosť.

Bezpečnosť

  • Oboznámte sa s bezpečnou prevádzkou zariadenia, ovládacími prvkami operátora a bezpečnostnými označeniami.

  • Pri používaní zachytávačov trávy alebo iných nadstavcov postupujte extrémne opatrne. Môžu zmeniť prevádzkové vlastnosti a stabilitu stroja.

  • Pri pridávaní alebo demontáži zaťaženia kolies alebo protizávaží na zvýšenie stability sa riaďte odporúčaniami výrobcu.

  • Zachytávač trávy nepoužívajte na prudkých svahoch. Ťažký zachytávač trávy by mohol spôsobiť stratu ovládania alebo prevrátenie stroja.

  • Na svahoch spomaľte a dbajte na zvýšenú opatrnosť. Uistite sa, že na svahoch jazdíte v odporúčanom smere. Stav trávnika môže ovplyvniť stabilitu stroja. Pri prevádzke v blízkosti zrázov si dávajte mimoriadny pozor.

  • Na svahu sa vždy pohybujte pomaly a plynulo. Nerobte náhle zmeny rýchlosti alebo smeru ani prudko neodbočujte.

  • Zachytávač trávy môže brániť vo výhľade dozadu. Pri cúvaní postupujte zvlášť opatrne.

  • Pri nakladaní a vykladaní stroja do vlečky alebo kamiónu buďte opatrní.

  • Ak nepoužívate zachytávač trávy, stroj nikdy nepoužívajte so zdvihnutým, upraveným alebo demontovaným deflektorom výstupu.

  • Udržujte ruky a nohy v bezpečnej vzdialenosti od pohybujúcich sa častí. Úpravy nerobte so spusteným motorom.

  • Pred odchodom z polohy operátora z akéhokoľvek dôvodu vrátane vyprázdnenia zachytávača trávy alebo uvoľnenia upchatého žľabu stroj zaparkujte na rovnom povrchu, deaktivujte pohony a vypnite motor.

  • Po demontáži zachytávača trávy dbajte na to, aby ste namontovali deflektor výstupu alebo kryt, ktorý ste mohli demontovať pred montážou zachytávača trávy. Kosačku nepoužívajte bez celého zachytávača trávy alebo namontovaného deflektora.

  • Nenechávajte v zachytávači trávu dlhší čas.

  • Komponenty zachytávača trávy sa opotrebúvajú a poškodzujú, v dôsledku čoho by ste sa mohli dostať do kontaktu s pohybujúcimi sa časťami alebo by mohlo dochádzať k odhadzovaniu predmetov. Komponenty pravidelne kontrolujte a v prípade potreby vymieňajte za súčasti odporúčané výrobcom.

Bezpečnosť pri ťahaní

  • Ťahané zariadenie pripájajte výlučne za čap.

  • Dodržiavajte odporúčanie výrobcu nadstavca týkajúce sa hmotnostných limitov ťahaného zariadenia a ťahania na svahoch.

  • Nikdy nedovoľte, aby sa v ťahanom zariadení alebo na ňom nachádzali deti alebo iné osoby.

  • Na svahoch môže hmotnosť ťahaného zariadenia spôsobiť stratu trakcie a ovládania. Znížte hmotnosť ťahaného zariadenia a spomaľte.

  • Čím je vyššia hmotnosť ťahaného bremena, tým je brzdná dráha dlhšia. Jazdite pomaly a zachovávajte dostatočnú vzdialenosť na zastavenie.

  • Pri odbočovaní robte široký oblúk, aby sa nadstavec nedotýkal stroja.

  • Neťahajte bremeno ťažšie ako ťažné zariadenie.

Bezpečnostné a inštrukčné štítky

Graphic

Bezpečnostné štítky a štítky s pokynmi sú pre operátora ľahko viditeľné a nachádzajú sa v blízkosti každej oblasti potenciálneho nebezpečenstva. Akýkoľvek poškodený alebo chýbajúci štítok nahraďte za nový.
decal109-6809

109-6809

  1. Nebezpečenstvo pomliaždenia rúk – nedemontujte zo stroja celý držiak na zberné vaky. Otvorte vrchnú časť držiaka na zberné vaky a potom z neho vyberte vaky. Nedemontujte vrchnú časť držiaka na zberné vaky, keď je zatvorený. Otvorte vrchnú časť držiaka na zberné vaky a až potom ho demontujte.
decal110-6691

110-6691

  1. Riziko odskakovania predmetov – okolostojace osoby musia byť v bezpečnej vzdialenosti.
  2. Riziko odskakovania predmetov, kosačka – kosačku nepoužívajte bez namontovaného deflektora, krytu výstupu alebo systému na zber trávy.
  3. Riziko porezania/amputácie rúk alebo nôh – nepribližujte sa k pohyblivým častiam.
decal133-8061

133-8061

Nastavenie

Príprava stroja

  1. Stroj zaparkujte na rovnom povrchu.

  2. Odpojte prepínač na ovládanie čepelí.

  3. Páky na ovládanie pohybu posuňte smerom von do polohy NEUTRAL-LOCK (Neutrál/zamknuté) a zatiahnite parkovaciu brzdu.

  4. Vypnite motor a vyberte kľúč.

Zloženie krytov

Len pre stroje s MyRide®

Note: Všetky demontované časti odložte na neskoršiu montáž.

  1. Odskrutkujte skrutky zaisťujúce kryty na bočných stranách rámu.

  2. Zložte kryty z oboch strán rámu (Obrázok 3).

    g308507

    Obrázok 3

Montáž závaží

Diely potrebné na prevedenie tohoto kroku:

Skrutka (3/8 × 1 palec)4
Poistná matica (⅜ palca)6
Ľavá konzola na montáž závažia1
Pravá konzola na montáž závažia1
Podložka2
Skrutka (⅝ × 2¾ palca)2
Závažie6

Note: Tento postup je určený len pre modely s ovládacími pákami. Modely s volantom nevyžadujú montáž závaží.

Výstraha

Držiak na zberné vaky ovplyvňuje rozloženie hmotnosti stroja. Prevádzka stroja bez predných závaží môže spôsobiť nestabilitu a následnú stratu ovládania.

Pred prevádzkou stroja s držiakom na zberné vaky sa uistite, že sú správne namontované predné závažia.

  1. Pomocou 2 skrutiek (⅜ × 1 palec) a 2 poistných matíc (⅜ palca) namontujte konzoly na montáž závažia na spodnú stranu rámu, ako je znázornené na Obrázok 4.

  2. Pomocou 2 skrutiek (⅝ × 2¾ palca), 2 podložiek a 2 poistných matíc (⅜ palca) nainštalujte závažia na konzoly na montáž závažia, ako je zobrazené na Obrázok 5.

  3. Po montáži všetkých závaží a konzol sa uistite, že sú všetky úchytky pevne utiahnuté. V prípade potreby ich dotiahnite.

    Important: Po každej demontáži držiaka na zberné vaky nezabudnite demontovať predné závažia, aby ste zaručili správnu stabilitu stroja.

    g299192

    Obrázok 4

    Vidlica samonastavovacieho kolesa a koleso nie sú zobrazené pre lepšiu viditeľnosť.

    1. Pravé predné samonastavovacie koleso
    2. Predný otvor (zobrazená pravá strana)
    3. Poistná matica (⅜ palca)
    4. Pravá montážna konzola
    5. Skrutky (⅜ × 1 palec)
    g299244

    Obrázok 5

    1. Rozpera
    2. Poistná matica (⅜ palca)
    3. Závažia
    4. Skrutky (⅝ × 2¾ palca)

Montáž krytov

Len pre stroje s MyRide

  1. Vrchnú časť krytu zasuňte pod plošinu. Kryt nakloňte tak, aby sa zasunul pod rám, a kryt nasaďte do drážok (Obrázok 6).

    g308505g308526

    Obrázok 6

    1. Drážka

  2. Kryty zaistite na ráme pomocou skrutiek, ktoré ste demontovali v časti Zloženie krytov, ako je znázornené na Obrázok 3.

Montáž držiaka nadstavca

Diely potrebné na prevedenie tohoto kroku:

Konzola stabilizátora 1
Vratová skrutka (5/16 × ¾ palca)2
Poistná matica (5/16 palca)4
Závitorezná skrutka (5/16 × ¾ palca)2
Skrutka (5/16 × 1 palec)2
Otočný rám 1
Sponková závlačka 2
Tyč 2
Podložka 2

Montáž konzoly stabilizátora a otočného rámu

  1. Pomocou 2 vratových skrutiek (5/16 × ¾ palca) a 2 poistných matíc (5/16 palca) namontujte konzolu stabilizátora na kryt motora (Obrázok 7).

    g300204

    Obrázok 7

    1. Vratová skrutka (5/16 × ¾ palca)
    2. Poistná matica (5/16 palca)

  2. Otočný rám namontujte na rám stroja, ako je znázornené na Obrázok 8. Pomocou 2 skrutiek (5/16 × 1 palec) a 2 poistných matíc (5/16 palca) namontujte otočný rám na rám stroja.

    g300205

    Obrázok 8

    1. Poistná matica (5/16 palca)
    2. Skrutka (5/16 × 1 palec)

  3. Otočný rám zaistite na spodnej strane rámu stroja pomocou 2 závitorezných skrutiek (5/16 × ¾ palca), ako je znázornené na Obrázok 9.

    g300206

    Obrázok 9

    1. Závitorezná skrutka (5/16 × ¾ palca)

  4. Ohnutý rozšírený koniec tyče namontujte do zaklinovaného otvoru na ľavej strane rámu stroja a tyč posuňte dozadu, aby sa usadila v ráme (Obrázok 10).

    Note: Tento krok zopakujte na pravej strane stroja.

    g300207

    Obrázok 10

  5. Ohnuté konce tyčí zasuňte do držiaka nadstavca, ako je znázornené na Obrázok 10, a koniec každej tyče zaistite podložkou a sponkovou závlačkou.

Montáž poistnej tyče

Diely potrebné na prevedenie tohoto kroku:

Poistná tyč1
Sponková závlačka1

Namontujte poistnú tyč so sponkovou závlačkou (Obrázok 11).

g033027

Obrázok 11

  1. Sponková závlačka
  2. Poistná tyč

Zloženie vrchnej časti držiaka na zberné vaky

Diely potrebné na prevedenie tohoto kroku:

Vrchná časť držiaka na zberné vaky1
Sieťka držiaka na zberné vaky1

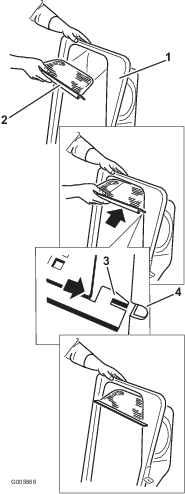

  1. Otočte naopak vrchnú časť držiaka na zberné vaky.

  2. Mriežku namontujte, ako je znázornené na Obrázok 12, a tak, aby sa zvažovala nadol smerom k zberným vakom.

    Note: Uistite sa, že mriežky zapadnú na miesto a západky sa zaistia vo vrchnej časti držiaka na zberné vaky.

    g005666

    Obrázok 12

    1. Vrchná časť držiaka na zberné vaky
    2. Mriežka
    3. Zarážka mriežky
    4. Otvor vo vrchnej časti držiaka na zberné vaky

Montáž vrchnej časti držiaka na zberné vaky

Diely potrebné na prevedenie tohoto kroku:

Vak na trávu2
Vrchná rúrka držiaka na zberné vaky1
Otočná konzola2
Skrutka (5/16 × 1 palec)4
Matica (5/16 palca)4

  1. Namontujte vrchnú časť držiaka na zberné vaky na rám držiaka.

  2. Namontujte otočné konzoly na otočný rám (Obrázok 10).

  3. Pomocou 4 skrutiek (5/16 × 1 palec) a 4 matíc (5/16 palca) zaistite vrchnú časť držiaka na zberné vaky na otočných konzolách.

    Note: Vrchnú časť držiaka na zberné vaky ľahšie namontujú dvaja ľudia.

    g300208

    Obrázok 13

    1. Prípojky držiaka na zberné vaky
    2. Skrutky (5/16 × 1 palec)
    3. Matice (5/16 palca)

  4. Zdvihnite vrchnú časť držiaka na zberné vaky a namontujte vaky tak, že zasuniete háky na ráme vakov do podporných konzol (Obrázok 14).

    g300378

    Obrázok 14

  5. Spustite vrchnú časť držiaka na zberné vaky na vaky (Obrázok 15).

    g033030

    Obrázok 15

  6. Vrchnú rúrku držiaka na zberné vaky namontujte zasunutím zaobleného konca do otvoru vo vrchnej časti držiaka na zberné vaky.

    Note: Pri príprave sa uistite, že rozšírený koniec so záchytnou podperou smeruje nadol a dopredu, aby ste ho mohli pripevniť k súprave na konečnú úpravu.

Montáž žľabu

Diely potrebné na prevedenie tohoto kroku:

Žľab1

  1. Žľab nakloňte a do otvoru na plošine kosačky zasuňte čap, ako je znázornené na Obrázok 16.

    g300377

    Obrázok 16

  2. Žľab otočte dozadu a smerom k plošine, aby bol zarovnaný s plošinou kosačky.

    Note: Uistite sa, že poistný hák na žľabe nijako neprekáža a že sú vstupné otvory žľabu zarovnané s plošinou.

  3. Na vrchnej časti žľabu zaistite západku v tvare háku okolo otočnej tyče zostavy deflektora a tyč namontujte do otvoru na plošine kosačky (Obrázok 17).

    g300375

    Obrázok 17

  4. Flexibilnú západku na žľabe zaháknite na poistnú sponu prizváranú na plošine kosačky (Obrázok 18).

    g299268

    Obrázok 18

    1. Žľab
    2. Poistná spona
    3. Flexibilná západka

Pripojenie rúry výstupu

  1. Zaoblený koniec rúry výstupu zasuňte do otvoru vo vrchnej časti držiaka na zberné vaky (Obrázok 19).

    g010641

    Obrázok 19

    1. Rúra výstupu, zaoblený koniec
    2. Otvor vo vrchnej časti držiaka na zberné vaky
    3. Rúra výstupu, rozšírený koniec
    4. Kolík
    5. Gumený popruh

  2. Rozšírený koniec rúry výstupu zasuňte na koniec žľabu. Natiahnutím gumeného poistného popruhu na žľabe cez kolík na rúre výstupu rúru zaistite (Obrázok 19).

  3. Po montáži držiaka na zberné vaky pripojte drôt zapaľovacej sviečky.

Obsluha

Note: Ľavá a pravá strana stroja sa určuje podľa bežnej prevádzkovej polohy.

Dôležité upozornenie

Ak chcete predísť zraneniu osôb, dodržiavajte tieto postupy:

  • Pred používaním tohto nadstavca sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi v používateľskej príručke ku kosačke.

  • Nikdy nedemontujte rúru výstupu, vaky, vrchnú časť držiaka na zberné vaky ani žľab, kým motor beží.

  • Pred odstránením akejkoľvek prekážky zo systému zberných vakov vždy vypnite motor a počkajte, kým sa nezastavia všetky pohyblivé časti.

  • Nikdy nevykonávajte údržbu ani opravy, kým motor beží.

Dôležité upozornenie

Ak nie je namontovaný deflektor trávy, rúry držiaka na zberné vaky alebo kompletná zostava držiaka na zberné vaky, vy a okolostojace osoby sa môžete dostať do kontaktu s čepeľou a odhadzovaným odpadom. Kontakt s otáčajúcimi sa čepeľami kosačky a odhadzovaným odpadom spôsobí zranenie alebo smrť.

  • Keď demontujete držiak na zberné vaky a zmeníte režim na bočný výstup, vždy namontujte deflektor trávy.

  • Ak sa deflektor trávy poškodí, ihneď ho vymeňte. Deflektor trávy odvádza materiál nadol smerom k trávniku.

  • Pod kosačku nikdy nedávajte ruky ani nohy.

  • Nikdy sa nepokúšajte čistiť oblasť výstupu alebo čepele kosačky, kým neprepnete pomocný hriadeľ do vypnutej polohy a kľúč zapaľovania tiež neotočíte do vypnutej polohy. Zároveň vyberte kľúč a odpojte drôt zapaľovacej sviečky.

  • Pred uvoľnením upchatého výstupného žľabu vypnite motor.

Vyprázdnenie vakov na trávu

Nebezpečie

Odpad, ako sú lístie či tráva, alebo kefa sa môžu vznietiť. Požiar v motorovom priestore môže spôsobiť zranenie osôb a poškodenie majetku.

  • Z motorového priestoru a priestoru tlmiča výfuku odstráňte nahromadený odpad.

  • Pri otváraní krytu držiaka na zberné vaky dávajte pozor, aby odpad nespadol do motorového priestoru a priestoru tlmiča výfuku.

  • Pred uskladnením nechajte stroj vychladnúť.

Pri zdvíhaní plného vaku na trávu alebo manipulácii s ním buďte opatrní. Vyprázdnenie vakov na trávu:

  1. Stroj zaparkujte na rovnom povrchu a deaktivujte prepínač na ovládanie čepelí.

  2. Pred opustením pozície operátora presuňte páky na ovládanie pohybu smerom von do neutrálnej polohy zámku, vypnite motor, vyberte kľúč, zatiahnite parkovaciu brzdu a počkajte, kým sa nezastavia všetky pohyblivé časti.

  3. Otvorte (zdvihnite) vrchnú časť držiaka na zberné vaky (Obrázok 20).

    g005758

    Obrázok 20

  4. Odpad zatlačte do vakov. Oboma rukami zdvihnite vak a odháknite ho z podpornej konzoly. Vyprázdnite vak. Tento postup zopakujte s druhým vakom.

    g300218

    Obrázok 21

    g300217

    Obrázok 22

  5. Zasunutím hákov na ráme vakov do podporných konzol namontujte vaky.

  6. Spustite vrchnú časť držiaka na zberné vaky na vaky.

Odstraňovanie prekážok z držiaka na zberné vaky

Dôležité upozornenie

Keď je držiak na zberné vaky v prevádzke, dúchadlo sa otáča a môže odseknúť alebo zraniť ruky a prsty.

  • Pred upravovaním, čistením, opravovaním a kontrolou dúchadla a pred uvoľnením upchatého žľabu vypnite motor a počkajte, kým sa všetky pohyblivé časti nezastavia. Vytiahnite kľúč.

  • Na odstránenie prekážok z dúchadla a rúry použite palicu alebo podobný predmet, nie ruky.

  • Tvár, ruky, chodidlá a všetky ostatné časti vášho tela alebo oblečenia udržiavajte mimo skrytých, pohyblivých alebo otáčajúcich sa častí.

  1. Stroj zaparkujte na rovnom povrchu a deaktivujte prepínač na ovládanie čepelí.

  2. Pred opustením pozície operátora presuňte páky na ovládanie pohybu smerom von do neutrálnej polohy zámku, vypnite motor, vyberte kľúč, zatiahnite parkovaciu brzdu a počkajte, kým sa nezastavia všetky pohyblivé časti.

  3. Skontrolujte vaky na trávu, a ak sú plné, vyprázdnite ich.

  4. Demontujte a rozpojte rúru výstupu a žľab z vrchnej časti držiaka na zberné vaky a kosačky. Pomocou palice alebo podobného predmetu opatrne odstráňte prekážky z kosačky, rúry výstupu, žľabu a vrchnej časti držiaka na zberné vaky.

  5. Po odstránení prekážok namontujte celý systém držiaka na zberné vaky a pokračujte v prevádzke.

Demontáž držiaka na zberné vaky

Výstraha

Ak nedemontujete predné závažia držiaka na zberné vaky a budete pokračovať v prevádzke stroja bez nadstavca držiaka na zberné vaky, môže to spôsobiť nestabilitu a následnú stratu ovládania.

  • Po demontáži nadstavca držiaka na zberné vaky vždy demontujte predné závažia.

  • Stroj nikdy neprevádzkujte bez nadstavca držiaka na zberné vaky a predných závaží.

Držiak na zberné vaky možno demontovať zopakovaním krokov v časti Nastavenie zo všetkých namontovaných súprav týkajúcich sa držiaka na zberné vaky, len v opačnom poradí. Ak sú namontované závažia, po demontáži nadstavca držiaka na zberné vaky vždy demontujte predné závažia držiaka.

Note: Po opätovnom prepnutí na režim bočného výstupu demontujte zbernú priehradku a namontujte pôvodnú priehradku na pokosenú trávu dodanú so strojom.

Používanie ťažnej tyče

Podporná konzola držiaka na zberné vaky má ťažnú tyč, ktorú možno používať na ťahanie.

  • Prečítajte si všetky prevádzkové pokyny k stroju a oboznámte sa s nimi.

  • Pri zatáčaní spomaľte a dodržiavajte bezpečnú vzdialenosť.

  • Pri odbočovaní robte široký oblúk, aby sa ťahané zariadenie nedotýkalo ťažného vozidla.

  • Pri nadmernom ťahaní ťažnej tyče môže dôjsť k poruche hydrostatickej prevodovky.

    g300210

    Obrázok 23

    1. Podporná konzola držiaka na zberné vaky s ťažnou tyčou

Provozné tipy

Tipy na zber trávy

Pamätajte na veľkosť

Pamätajte na to, že stroj je s namontovaným nadstavcom dlhší a širší. Pri príliš prudkom otáčaní sa v stiesnených priestoroch môžete nadstavec poškodiť.

Strihanie

Strihajte vždy ľavou stranou kosačky. Nestrihajte pravou stranou kosačky, pretože by mohlo dôjsť k poškodeniu žľabu držiaka na zberné vaky a rúry výstupu.

Výška kosenia

Výšku kosenia kosačky nenastavujte na príliš nízku hodnotu, pretože dlhá tráva okolo kosačky môže brániť prúdeniu vzduchu popod kosačku a do systému zberných vakov. Ak popod kosačku neprúdi dostatok vzduchu, systém zberných vakov sa upchá.

Frekvencia kosenia

Trávu koste často, zvlášť keď rastie rýchlo. Ak bude nadmerne dlhá, budete ju musieť kosiť dvakrát.

Technika kosenia

Najlepší vzhľad trávnika dosiahnete vtedy, keď pri kosení kosačkou zľahka prechádzate po predtým pokosenej časti. Pomáha to znižovať zaťaženie motora a pravdepodobnosť upchatia žľabu a rúry výstupu.

Rýchlosť zberu trávy

Najčastejšie budete trávu zbierať so škrtiacou klapkou kosačky v polohe Fast (Rýchlo) a pri jazde bežnou pojazdovou rýchlosťou. V prípade extrémne suchej a prašnej trávy však môžete chcieť o niečo znížiť rýchlosť škrtiacej klapky a zvýšiť pojazdovú rýchlosť kosačky. Ak budete jazdiť príliš rýchlo a otáčky motora sa príliš znížia, systém zberných vakov sa môže upchať. Pojazdovú rýchlosť kosačky môže byť potrebné znížiť na svahoch. Pomáha to udržiavať otáčky motora a dosahovať účinný zber trávy. Vždy keď je to možné, koste dole svahom.

Výstraha

Keď sa držiak na zberné vaky plní, zadná časť stroja zvlášť oťažieva. Ak na svahoch náhle zastavíte a naštartujete, môžete stratiť kontrolu nad ovládaním alebo sa môže stroj prevrátiť.

  • Pri jazde nahor alebo nadol svahom náhle neštartujte ani nezastavujte. Vyhýbajte sa štartovaniu pri jazde hore svahom.

  • Ak stroj predsa zastavíte pri jazde hore svahom, deaktivujte ovládanie čepelí. Potom pri nízkej rýchlosti zíďte dole svahom.

  • Na svahoch sa vyhýbajte náhlemu zabočeniu alebo rýchlym zmenám rýchlosti.

  • Stroj nikdy neprevádzkujte bez nadstavca držiaka na zberné vaky a predných závaží.

Zber dlhej trávy

Extrémne dlhá tráva je ťažká a nemusí sa úplne dostať do vakov na trávu. V takom prípade sa môžu upchať rúra výstupu a žľab. Ak chcete predísť upchatiu systému zberných vakov, trávu koste s vysokým nastavením výšky kosenia, potom kosačku nastavte na bežnú výšku kosenia a zopakujte postup zberu trávy.

Zber mokrej trávy

Snažte sa vždy kosiť suchú trávu, pretože trávnik bude vyzerať upravenejšie. Ak musíte kosiť mokrú trávu, použite tradičný bočný výstup kosačky. Keď po niekoľkých hodinách pokosená tráva vyschne, namontujte kompletný nadstavec držiaka na zberné vaky a povysávajte ju.

Signály upchatia

Pri zbere trávy sa bežne stáva, že spred prednej časti kosačky odlietava malé množstvo pokosenej trávy. Ak spod nej odlietava nadmerné množstvo pokosenej trávy, signalizuje to, že vaky sú plné alebo je systém upchatý.

Údržba

Note: Ľavá a pravá strana stroja sa určuje podľa bežnej prevádzkovej polohy.

Odporúčaný harmonogram údržby

Servisný intervalPostup pri údržbe
Po prvých 10 hodinách
  • Skontrolujte držiak na zberné vaky.
    		•
    Pri každom použití alebo denne
  • Vyčistite držiak na zberné vaky.
    		•
    Pred uskladnením
  • Skontrolujte držiak na zberné vaky.
  • Vyčistite držiak na zberné vaky.
    		•

    Výstraha

    Ak necháte kľúče v zapaľovaní, iná osoba môže náhodne naštartovať motor a vážne zraniť vás alebo iné osoby v okolí.

    Pred vykonávaním akejkoľvek údržby vyberte kľúč zo zapaľovania a odpojte drôt zo zapaľovacej sviečky. Drôt odtiahnite nabok, aby sa náhodou nedostal do kontaktu so zapaľovacou sviečkou.

    Dôležité upozornenie

    Motor sa môže počas prevádzky zahriať. Pri kontakte s horúcimi povrchmi môže dôjsť k závažným popáleninám.

    Pred manipuláciou nechajte motor, najmä tlmič výfuku, vychladnúť.

    Dôležité upozornenie

    Odpad, ako sú lístie či tráva, alebo kefa sa môžu vznietiť. Požiar v motorovom priestore môže spôsobiť zranenie osôb a poškodenie majetku.

    • Z motorového priestoru a priestoru tlmiča výfuku odstráňte nahromadený odpad.

    • Pri otváraní krytu držiaka na zberné vaky dávajte pozor, aby odpad nespadol do motorového priestoru a priestoru tlmiča výfuku.

    • Pred uskladnením nechajte stroj vychladnúť.

    Kontrola nadstavca držiaka na zberné vaky

    Servisný intervalPostup pri údržbe
    Po prvých 10 hodinách
  • Skontrolujte držiak na zberné vaky.
    		•
    Pred uskladnením
  • Skontrolujte držiak na zberné vaky.
    		•

    Nadstavec držiaka na zberné vaky skontrolujte po prvých 10 prevádzkových hodinách a potom každý mesiac.

    1. Skontrolujte žľab, rúru výstupu a vrchnú časť držiaka na zberné vaky. Ak sú tieto časti prasknuté alebo zlomené, vymeňte ich.

    2. Utiahnite všetky matice a skrutky.

    3. Skontrolujte všetky úchytky a západky a vymeňte alebo nahraďte všetky poškodené alebo chýbajúce kusy.

    4. Skontrolujte, či nie sú vaky na trávu opotrebované.

      Dôležité upozornenie

      Odletujúce nečistoty alebo vyhadzované predmety, ktoré by sa mohli dostať cez roztrhnuté, opotrebované alebo poškodené vaky na trávu, by mohli vážne zraniť vás alebo okolostojace osoby.

      • Skontrolujte, či nie sú vo vakoch na trávu trhliny, či nie sú roztrhnuté, opotrebované a inak poškodené.

      • Neumývajte vaky na trávu.

      • Ak je vak poškodený, namontujte nové vaky na trávu dodané výrobcom tohto držiaka na zberné vaky.

    Kontrola čepelí kosačky

    Čepele kosačky kontrolujte pravidelne a po každom náraze čepele na cudzí predmet.

    Ak sú čepele vážne opotrebované alebo poškodené, namontujte nové. Všetky informácie o údržbe čepelí nájdete na kosačke alebo v používateľskej príručke ku kosačke.

    Čistenie nadstavca držiaka na zberné vaky

    Servisný intervalPostup pri údržbe
    Pri každom použití alebo denne
  • Vyčistite držiak na zberné vaky.
    		•
    Pred uskladnením
  • Vyčistite držiak na zberné vaky.
    		•

    Note: Ak chcete predísť rýchlemu opotrebovaniu materiálu vakov, po každom používaní ich skladujte na takom mieste, kde budú môcť úplne vyschnúť.

    1. Po každom používaní demontujte a vodou zo záhradnej hadice umyte vnútornú aj vonkajšiu stranu vrchnej časti držiaka na zberné vaky, rúru výstupu, žľab a spodnú stranu kosačky. Na odstránenie odolných nečistôt použite jemný čistiaci prostriedok.

    2. Dbajte na to, aby ste zachytenú trávu odstránili zo všetkých častí.

    3. Vaky na trávu vystriekajte záhradnou hadicou a odstráňte všetky nečistoty.

    4. Po umytí nechajte všetky časti dôkladne vyschnúť.

    Uskladnenie

    Skladovanie nadstavca držiaka na zberné vaky

    1. Vyčistite nadstavec držiaka na zberné vaky. Pozrite si časť Čistenie nadstavca držiaka na zberné vaky.

    2. Skontrolujte, či nie je nadstavec držiaka na zberné vaky poškodený. Pozrite si časť Kontrola nadstavca držiaka na zberné vaky.

    3. Dbajte na to, aby boli vaky na trávu prázdne a úplne suché.

    4. Držiak na zberné vaky skladujte na čistom a suchom mieste mimo priameho slnečného žiarenia. Chránite tak plastové časti a predĺži sa životnosť držiaka na zberné vaky. Ak musíte držiak na zberné vaky skladovať vonku, prikryte ho nepremokavou plachtou.
