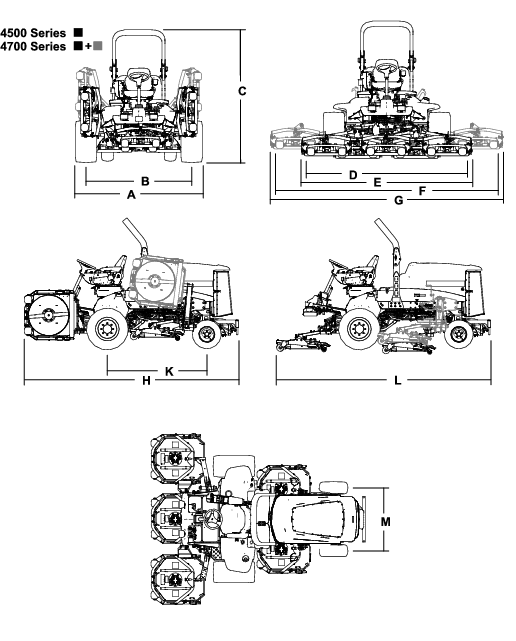

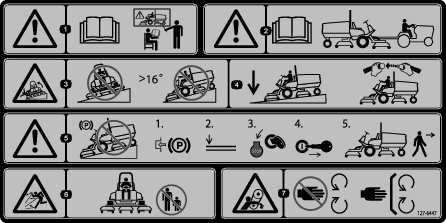

Groundsmaster® 4500-D- og 4700-D-trekkenhet

Flytt setejusteringsspaken på siden av setet utover, skyv setet til ønsket stilling og frigjør spaken slik at det låses i denne stillingen (Figur 12).

Figur 12

1. Vektmåler
2. Vektjusteringsspak
3. Justeringsspak for sete
4. Justeringsspak for seterygg
5. Justeringsknott for armlene

Roter knotten for å justere armlenets vinkel (Figur 12).

Flytt spaken for å justere seteryggens vinkel (Figur 12).

Vektmåleren indikerer førervekten setet er justert til (Figur 12). Juster høyden ved å posisjonere opphenget til innenfor det grønne området.

Bruk denne spaken for å justere setet etter din egen vekt (Figur 12). Trekk opp spaken for å øke lufttrykket, og trykk den ned for å redusere lufttrykket. Justeringen er korrekt når vektmåleren er i det grønne området.

1. Bla ned til menyen Innstillinger fra hovedmenyen, og trykk på høyre knapp.

2. Bla ned til den beskyttede menyen på menyen Innstillinger, og trykk på høyre knapp.

3. Tast inn PIN-koden ved å bruke midtknappen til å angi første siffer, og trykk deretter på høyre knapp for å gå videre til neste siffer.

4. Bruk den midtre knappen for å angi andre siffer, og trykk deretter på høyre-knappen for å gå videre til neste siffer.

5. Bruk den midtre knappen for å angi andre siffer, og trykk deretter på høyre-knappen for å gå videre til neste siffer.

6. Bruk den midtre knappen til å angi fjerde siffer, og trykk på høyre-knappen.

7. Trykk på den midtre knappen for å taste inn koden.

Du kan endre evnen til å vise og endre innstillingene i den beskyttede menyen. Gå til den beskyttede menyen og bla ned til beskyttelsesinnstillingene. Bruk høyre-knappen for å endre de beskyttede innstillingene til AV-stillingen. Dette vil gjøre det mulig å vise og endre innstillingene i den beskyttede menyen uten å taste inn PIN-koden. Ved å endre de beskyttede innstillingene til På-stillingen vil de beskyttede alternativene bli skjult, og vil bare kunne bli endret ved å oppgi en PIN-kode for å endre innstillingen i den beskyttede menyen. Etter at du har angitt PIN-koden, må du først vri nøkkelen til AV-stillingen og deretter til På-stillingen for å aktivere og lagre denne funksjonen.

1. Bla ned til beskyttelsesinnstillingene på den beskyttede menyen.

2. For å se eller endre innstillingene uten en PIN-kode bruker du den høyre knappen for å endre Beskyttede innstillinger til OFF (av).

3. For å vise og endre innstillingene med en PIN-kode bruker du venstreknappen til å velge ON (på). Angi så PIN-koden og drei nøkkelen til AV-posisjon og deretter til På-posisjon.

1. Bla ned til Auto Idle (auto tomgang) i Settings (innstillinger)-menyen.

2. Trykk på den høyre knappen for å endre tiden for automatisk tomgang mellom Off (av), 8 sek., 10 sek., 15 sek., 20 sek. og 30 sek.

1. Bla ned til Mow Speed (klippehastighet) i Settings (innstillinger)-menyen, og trykk på høyreknappen.

2. Bruk den høyre knappen til å øke maksimal klipperhastighet i trinn på 5 % mellom 50 % og 100 %.

3. Bruk den midtre knappen til å senke maksimal klipperhastighet i trinn på 5 % mellom 50 % og 100 %.

4. Trykk på den venstre knappen for å avslutte.

1. Bla ned til Transport Speed (transporthastighet) i Settings (innstillinger)-menyen, og trykk på den høyre knappen.

2. Bruk den høyre knappen til å øke maksimal transporthastighet i trinn på 5 % mellom 50 % og 100 %.

3. Bruk den midtre knappen til å senke maksimal transporthastighet i trinn på 5 % mellom 50 % og 100 %.

4. Trykk på den venstre knappen for å avslutte.

1. Bla ned til Smart Power i menyen Innstillinger.

2. Trykk på den høyre knappen for veksle mellom ON (på) og OFF (av).

3. Trykk på den venstre knappen for å avslutte.

1. Bla ned til Counterbalance (motvekt) på Settings (innstillinger)-menyen, og trykk på den høyre knappen.

2. Trykk på den høyre knappen for veksle mellom lav, middels og høy.

Når du er ferdig med den beskyttede menyen, trykker du på den venstre knappen for å gå tilbake til hovedmenyen, og igjen for å gå tilbake til Run (kjør)-menyen.

1. I Settings (innstillinger)-menyen blar du ned til Turnaround (omdreining).

2. Trykk på den høyre knappen for veksle mellom ON (på) og OFF (av).

3. Trykk på den venstre knappen for å avslutte.

Du kan se det gjennomsnittlige drivstofforbruket for levetiden til maskinen i servicemenyen.

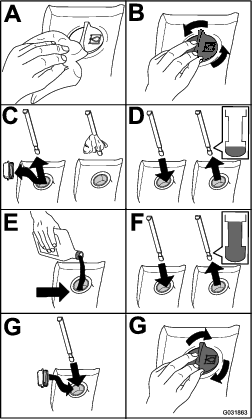

Før du starter motoren og bruker maskinen, må du sjekke oljenivået i veivhuset. Se Kontrollere motoroljenivået.

Før du starter motoren og bruker maskinen, sjekk kjølesystemet. Se Kontrollere kjølesystemet.

Før du starter motoren og bruker maskinen, sjekk hydraulikksystemet. Se Kontrollere nivået på den hydrauliske væsken.

Tapp vann eller andre urenheter fra vannutskilleren. Se Tappe vann fra drivstoff-/vannutskilleren.

Kontroller bakakselen og bakakselgirkassen for lekkasjer. Se Kontrollere bakakselen og girkassen for lekkasjer.

Dekkene skal ha et lufttrykk på 1,38 bar.

Important: Pass på at alle dekkene har det samme lufttrykket, slik at kvaliteten på klippingen blir god og maskinen virker riktig. Ikke pump for lite trykk i dekkene.Kontroller lufttrykket i alle dekkene før du bruker maskinen.

Figur 16

Stram til hjulenes hakemutre med et moment på 115–136 Nm i rekkefølgen som vist i Figur 17 og Figur 18.

Figur 17

Forhjulene

Figur 18

Bakhjulene

Important: Bruk alltid sikkerhetsbelte når veltebøylen er i hevet og låst stilling. Bruk ikke sikkerhetsbelte når veltebøylen er i senket stilling.

Senke veltebøylen

Important: Veltebøylen skal kun senkes når det er nødvendig.

Important: Påse at setet er låst med setelåsen.

Figur 19

Heve veltebøylen

Figur 20

Important: Klippeenhetene klipper ca. 6 mm lavere enn en spoleklippeenhet med samme innstilling. Det kan være nødvendig å stille inn klippeenhetsmålene 6 mm høyere enn det man gjør ved bruk av spoleklippeenheter i samme område.

Important: Tilgang til bakre klippeenheter er mye enklere dersom man fjerner klippeenheten fra maskinen.

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenheten til bakken, slå av motoren, og ta ut nøkkelen.

2. Løsne bolten som fester hver klippehøydebrakett til klippehøydeplaten (foran og på hver side), som vist i Figur 21.

3. Start med justering foran, fjern skruen.



   Figur 21

   1. Klippehøydebrakett
   2. Klippehøydeplate
   3. Avstandsstykke

4. Ta av avstandsstykket mens du støtter kammeret (Figur 21).

5. Flytt kammeret til ønsket klippehøyde og monter et avstandsstykke i korresponderende klippehøydehull og spor (Figur 22).



   Figur 22

6. Plasser den hullete platen på linje med avstandsstykket.

7. Monter bolten, og skru til med fingrene.

8. Gjenta trinn 4 til 7 for hver sidejustering.

9. Trekk til alle tre boltene til 41 Nm. Stram alltid den fremste skruen først.

   Note: Justeringer på over 3,8 cm krever muligens midlertidig montering til en mellomliggende høyde for å hindre binding (f.eks. kan klippehøyden endres fra 3,1 til 7 cm).

Sperrebryterne stopper maskinen når du forlater setet og trekkpedalen er trykt ned. Føreren kan imidlertid forlate setet mens motoren går og trekkpedalen står i NøYTRAL stilling. Selv om motoren fortsetter å gå hvis du kobler fra kraftuttaksbryteren og utløser trekkpedalen, må du slå av motoren før du forlater setet.

1. Parker maskinen på en jevn flate, sett på parkeringsbremsen, senk klippeenhetene og vri nøkkelen til AV-stillingen.

2. Trykk ned trekkpedalen og vri nøkkelen til På-stilling.

   Note: Hvis motoren ikke starter, er det en feil i sperresystemet. Rett opp i feilen før du tar maskinen i bruk.

3. Vri nøkkelen til På-stillingen, reis deg fra setet og flytt kraftuttaksbryteren til På.

   Note: Kraftuttaket skal ikke kobles inn. Hvis kraftuttaket kobles inn, er det en feil i sperresystemet. Rett opp i feilen før du tar maskinen i bruk.

4. Sett på parkeringsbremsen, vri nøkkelen til På-stillingen og flytt trekkpedalen til en annen stilling enn NøYTRAL.

   Note: InfoCenter vil vise ”traction denied” (trekkraft avvist), og maskinen skal ikke bevege seg. Hvis maskinen beveger på seg, er det en feil i sperresystemet. Rett opp i feilen før du tar maskinen i bruk.

Note: Senk klippeenhetene på en ren del av plenen eller en hard overflate for å unngå støv og rusk.

Bekreft stopptiden ved å få noen til å stå på minst 6 meter unna klippeenhetene og holde øye med knivene i én av klippeenhetene. Slå av kraftuttaket, og noter tiden det tar før knivene stopper helt. Hvis det tar mer enn 7 sekunder, juster bremseventilen. Kontakt din autoriserte Toro-forhandler for hjelp med å utføre denne justeringen.

Important: Tapp drivstoffsystemet hvis noe av følgende har oppstått:

• Motoren har stoppet på grunn av for lite drivstoff.

• Vedlikeholdsarbeid har blitt utført på komponenter i drivstoffsystemet.

1. Ta foten av trekkpedalen, og kontroller at den er i FRI. Kontroller at parkeringsbremsen er aktivert.

2. Trykk og hold nede motorhastighetsbryteren for å stille motoren til lav tomgang.

3. Vri nøkkelen til KJøR-stilling. Glødepluggindikatoren skal tennes.

4. Når glødepluggindikatorlyset dempes, vrir du nøkkelen til START.

   Important: Ikke kjør startmotoren i mer enn 15 sekunder om gangen siden dette kan skade startmotoren. Hvis motoren ikke starter etter 15 sekunder, vrir du tenningsnøkkelen til AV-stillingen. Deretter sjekker du kontrollene og venter i 15 sekunder før du gjentar startforsøket.

5. Slipp nøkkelen med en gang motoren starter, og la den gå tilbake til KJøR-stillingen.

6. Trykk på motorhastighetsbryteren for å angi ønsket motorhastighet.

   Hvis temperaturen er under -7 °C, kan du slå på og la startmotoren gå i 30 sekunder for så å slå av og la den være av i 60 sekunder. Dette kan du gjøre to ganger.

   Important: Slå av motoren og la den kjøle seg ned før du ser etter eventuelle oljelekkasjer, løse deler eller andre feil.

Important: La motoren gå på tomgang i fem minutter før du slår den av etter å ha brukt den med full last. På denne måten kan turboladeren kjøle seg ned før motoren slås av. Hvis du ikke gjør dette, kan du få problemer med turboladeren.

Note: Senk klippeenhetene helt ned når maskinen er parkert. Dette letter den hydrauliske belastningen på systemet, forhindrer slitasje på systemdeler og forhindrer også at klippeenheten blir senket ved et uhell.

1. Trykk og hold nede motorhastighetsbryteren for å stille motoren til lav tomgang.

2. Sett kraftuttaksbryteren til AV-stillingen.

3. Sett på parkeringsbremsen.

4. Vri tenningsnøkkelen til AV-stillingen.

5. Ta ut nøkkelen for å forhindre at kjøretøyet startes ved et uhell.

Øv deg på å kjøre maskinen siden den har et hydrostatisk drivverk og egenskaper som er forskjellige fra mange andre gressklippere.

Smart Power forhindrer at du kjører deg fast i tungt gress ved å automatisk regulere maskinens hastighet og optimalisere klippeytelsen.

Du kan bruke bremsene til å hjelpe til med å svinge maskinen. Vær forsiktig når du bruker dem, spesielt på vått gress, siden gressplenen kan rives opp. Bremsene kan også hjelpe deg med å opprettholde veigrepet. For eksempel kan hjulet som er øverst i bakken, gli og miste grepet i noen skråninger. Hvis dette skjer, trykker du gradvis og periodevis inn svingpedalen for hjulet øverst i bakken, til det slutter å gli og veigrepet til hjulet nederst i bakken økes.

Vær svært forsiktig når du bruker maskinen i bakker. Kontroller at setelåsen er godt festet, og bruk sikkerhetsbeltet. Kjør sakte, og unngå skarpe svinger i bakker, slik at gressklipperen ikke velter. Senk klippeenhetene ved kjøring i nedoverbakke for styringskontroll.

Important: La motoren gå på tomgang i fem minutter før du slår den av etter å ha brukt den med full last. På denne måten kan turboladeren kjøle seg ned før motoren stenges av. Hvis du ikke gjør dette, kan turboladeren bli skadet.

Før du stopper motoren, kobler du fra alle kontrollene og setter motorhastigheten til sakte. Dette reduserer både motorhastigheten (o/min), støy og vibrasjon. Stopp motoren ved å vri nøkkelen til AV-stilling.

Motorkjøleviften styres normalt av maskinen. Maskinen kan reversere viften for å blåse bort rusk fra bakskjermen. Under normale driftsforhold styrer maskinen viftehastigheten og retningen basert på temperaturen på kjølevæsken og hydraulikkvæsken, og viften reverseres automatisk for å blåse bort rusk fra bakskjermen. En reverssyklus startes automatisk når enten kjølevæsken eller hydraulikkvæsken når en bestemt temperatur.

Du kan gjennomføre en slik reverssyklus manuelt ved å trykke på de to ytre InfoCenter-knappene i to sekunder – viften fullfører en manuelt innledet reverssyklus. Det anbefales at man reverserer viften når bakskjermen er tett, eller før man flytter maskinen til verkstedet eller oppbevaringsområdet.

Figur 23

Fartskontrollbryteren låser pedalstillingen for å opprettholde ønsket kjørehastighet. Trykk bak på bryteren for å slå av fartskontrollen, midt på bryteren for å aktivere fartskontrollfunksjonen og foran på bryteren for å stille inn ønsket kjørehastighet.

Note: Du kan også koble fra pedalstillingen ved å trykke på en av bremsepedalene eller flytte trekkpedalen i REVERS-stilling i ett sekund.

Bruk de to bakre transportlåsene for klippeenhetene nr. 6 og 7 når du flytter maskinen over større avstander, kupert terreng, når du transporterer eller setter maskinen til oppbevaring.

Figur 24

Bruk snoren for oppbevaring av klippeenhetene for å hindre at de ytre klippeenhetene synker nedover når maskinen er parkert over natten eller hvis den blir oppbevart i en lengre periode. Du kan også bruke snoren for oppbevaring av klippeenhetene for å hindre at klippeenhetene de ytre klippeenhetene flyter når maskinen blir transportert mellom områder som skal klippes.

Figur 25

Oppbevaring av snorene

Note: Snorene skal oppbevares når du ikke bruker dem.

1. Påse at kraftuttaket er utkoblet.

2. Parker maskinen på en jevn flate.

3. Sett på parkeringsbremsen.

4. Med klippeenhetene senket, før snorløkken inn i sporet i valsestøttens forsterkningsplate (Figur 27).

Figur 27

1. Spor i forsterkningsplate (valsestøtte)
2. Snorløkke

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Bruk en bred rampe når du laster maskinen på en tilhenger eller lastebil.

• Fest maskinen godt.

I nødstilfeller kan du bevege maskinen fremover ved å aktivere omløpsventilen i den hydrauliske pumpen med variabelt fortrengningsvolum og deretter skyve eller taue den.

Important: Ikke skyv eller tau maskinen med en større hastighet enn 3–4,8 km/t, da dette kan føre til skader på drivverket. Omløpsventilen må være åpen når du skyver eller tauer maskinen.

1. Åpne panseret og finn omløpsventilene (Figur 28) øverst på pumpen, bak batteri- og oppbevaringsboksene.



   Figur 28

   1. Omløpsventiler

2. Vri hver ventil tre omdreininger mot urviseren for å åpne den og la oljen gå utenom internt.

   Note: Ikke åpne med mer enn tre omdreininger. Siden væsken ledes utenom, kan du flytte maskinen sakte uten at drivverket skades.

3. Skyv eller slep maskinen fremover.

   Important: Hvis du må skyve eller slepe maskinen i revers, se slepesettet for revers (delenr. 136-3620).

4. Lukk omløpsventilene før du starter motoren.

5. Stram til med et moment på 70 Nm for å lukke ventilen.

Note: Bruk stropper som er BOT-godkjent og med korrekt klassifisering i fire hjørner til å sikre maskinen.

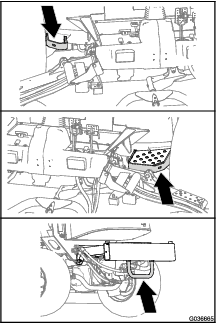

• På hver side av rammen ved førerplattformen

• På bakre støtfanger

Figur 29

Figur 30

1. Påse at kraftuttaket er utkoblet.

2. Parker maskinen på en jevn flate.

3. Sett på parkeringsbremsen.

4. Senk klippeenheten(e) om nødvendig.

5. Slå av motoren, og vent til alle bevegelige deler har stanset.

6. Vri tenningsnøkkelen til STOPP-stillingen, og ta den ut.

7. La maskinen kjøle seg ned før du utfører vedlikehold.

Bruk følgende som punkter for å løfte maskinen:

Foran på maskinen – ved maskinrammen, foran motorene for hjuldrift (Figur 32)

Important: Ikke støtt maskinen på motorene for hjuldrift. Hold løfteutstyret unna hydraulikkrør og -slanger.

Figur 32

Bak på maskinen – midt på akselen (Figur 33)

Finn jekkstøttene av spesifisert kapasitet på begge sider av girkassen og under akselen.

Important: Ikke støtt maskinen på parallellstaget.

Figur 33

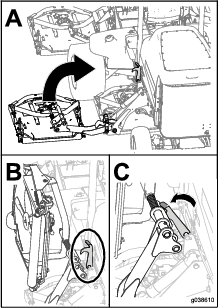

Vipp panseret for å få tilgang til understellet, som vist i Figur 34.

Figur 34

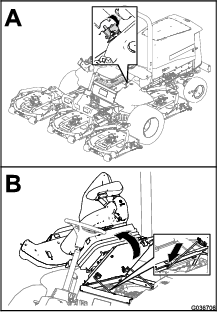

Vipp setet for å få tilgang til det hydrauliske heisrommet, som vist i Figur 35.

Figur 35

Smørefettspesifikasjon: nr. 2 litiumsbasert smørefett

Plassering av og antall smørenipler er som følger:

• Bremseakselens tapplagre (5) som vist i Figur 36



  Figur 36

• Bakakselens tapphylser (2) som vist i Figur 37)



  Figur 37

• Styresylinderens kuleledd (2) som vist i Figur 38



  Figur 38

  1. Øverste anordning på kingbolt

• Parallellstagets kuleledd (2) som vist i Figur 38

• Kingbolthylser (2) som vist i Figur 38

  Important: Ikke smør den øverste anordningen på kingbolten mer enn én gang i året (2 pumpetrykk).

• Løftearmhylser (én per klippeenhet), som vist i Figur 39



  Figur 39

• Løftesylinderhylser (to per klippeenhet), som vist i Figur 39

• Klippeenhetens spindelaksellager (2 per klippeenhet), som vist i Figur 40

  Note: Du kan bruke nippelen som er lettest tilgjengelig. Pump smørefett inn i nippelen inntil du ser en liten mengde smørefett nederst på spindelhuset (under klippeenheten).



  Figur 40

• Klippeenhetens bærearmhylser (1 per klippeenhet), som vist i Figur 40

• Bakre valselagre (2 per klippeenhet), som vist i Figur 41



  Figur 41

  Important: Påse at smørerillen på hver valse er på linje med smørehullet i hver ende av valseakselen. For å hjelpe deg å rette inn rillen og hullet, finnes det et innrettingsmerke på den ene enden av valseakselen.

Kontroller om luftrenserkroppen er skadet, noe som kan forårsake en luftlekkasje. Skift den ut om den er skadet. Kontroller hele inntakssystemet for lekkasjer, skade eller løse slangeklemmer.

Overhal filteret på luftrenseren kun når indikatoren (Figur 42) tilsier det. Hvis du skifter filteret før det er nødvendig, øker det bare risikoen for at det kommer inn smuss i motoren når du fjerner filteret.

Figur 42

1. Luftrenserindikator

Important: Pass på at dekselet sitter korrekt på og er forseglet rundt luftrenserkroppen.

1. Bytt ut luftrenseren (Figur 43).



   Figur 43

   Note: Ikke rengjør et brukt element. Dette kan skade filtermediet.

   Important: Ikke prøv å rengjøre sikkerhetsfilteret (Figur 44). Erstatt sikkerhetsfilteret etter hver tredje overhaling av det primære luftfilteret.



   Figur 44

   1. Sikkerhetsfilter for luftrenser

2. Tilbakestill indikatoren (Figur 42) hvis den viser rødt.

Tøm og rengjør tanken også hvis drivstoffsystemet blir forurenset eller hvis du oppbevarer maskinen over en lengre periode. Bruk rent drivstoff til å spyle tanken.

Kontroller om drivstoffslangene og -koblingene er slitte, ødelagte eller løse.

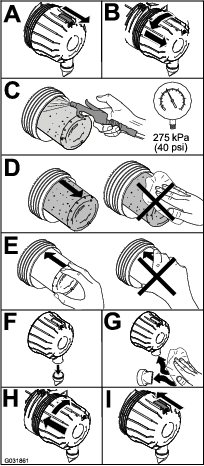

1. Rengjør området rundt motordrivstoff-filteret (Figur 50).



   Figur 50

   1. Drivstoffilterhode
   2. Drivstoffilter

2. Fjern filteret og rengjør hodemonteringsoverflaten (Figur 50).

3. Smør filterpakningen med ren motorsmøreolje. Se brukerhåndboken for motoren for ytterligere informasjon.

4. Monter den tørre filterboksen for hånd til pakningen kommer i kontakt med filterhodet, og drei den deretter en halv omdreining til.

5. Start motoren, og se etter drivstofflekkasjer rundt filterhodet.

Drivstoffoppsamlingsslangen, som finnes inne i drivstofftanken, er utstyrt med en skjerm som hindrer at smuss kommer inn i drivstoffsystemet. Fjern drivstoffoppsamlingsslangen og rengjør skjermen etter behov.

1. Fjern slangeklemmen som fester drivstofforsyningsslangen til koblingen på drivstoffoppsamlingsslangen (Figur 51).



   Figur 51

   1. Kobling (drivstoffoppsamlingsslange)
   2. Slangeklemme
   3. Drivstofforsyningsslange
   4. Plasthylse
   5. Skjerm

2. Skill slangen fra koblingen (Figur 51).

3. Løft drivstoffoppsamlingsslangen fra drivstofftanken (Figur 51).

   Note: Løft slangen rett opp fra hylsen i tanken.

4. Rengjør eventuelle rester fra skjermen på enden av drivstoffoppsamlingsslangen (Figur 51).

5. Før drivstoffoppsamlingsslangen gjennom gummihylsen og inn i tanken (Figur 51).

   Note: Påse at drivstoffoppsamlingsslangen sitter helt fast i gummihylsen.

6. Monter forsyningsslangen på koblingen på drivstoffoppsamlingsslangen, og fest slangen med slangeklemmen som du fjernet i trinn 1.

Prim drivstoffsystemet før du starter motoren for første gang, etter at du har gått tom for drivstoff, eller etter vedlikehold av drivstoffsystemet (f.eks. drenering av filteret/vannutskilleren, utskiftning av en drivstoffslange).

For å prime drivstoffsystemet utfører du følgende trinn:

1. Påse at det er i drivstofftanken.

2. Vri tenningsnøkkelen til På-stilling i 10 til 15 sekunder.

   Note: Dette lar drivstoffpumpen prime drivstoffsystemet.

Important: Ikke bruk motorstartermotoren til å starte motoren for å prime drivstoffsystemet.

Important: Før du sveiser på maskinen, må du koble den negative kabelen fra batteriet for å forhindre at det elektriske systemet tar skade. Dessuten må du koble fra motoren, InfoCenter og maskinkontrollene før sveisearbeid utføres på maskinen.

Note: Hold batteripolene og hele batterikassen ren. Et skittent batteri lades sakte ut. Du rengjør batteriet ved å vaske hele kassen med en oppløsning av natron og vann. Skyll med rent vann. Smør batteripolene og kabelskjøtestykkene med Grafo 112X (Toro-delenummer 505-47) eller vaselin for å forhindre korrosjon.

1. Lås opp og hev operatørens konsollpanel (Figur 52).



   Figur 52

   1. Operatørens konsollpanel
   2. Lås

   Fare

   Elektrolytten i batteriet inneholder svovelsyre, en dødelig gift hvis den inntas, og som også kan forårsake alvorlige brannskader.

   • Ikke drikk elektrolytt, og unngå kontakt med hud, øyne eller klær. Bruk vernebriller for å beskytte øynene og gummihansker for å beskytte hendene.

   • Fyll batteriet i nærheten av rent vann som kan brukes til å skylle huden.

2. Fjern gummimansjetten fra den positive terminalen og inspiser batteriet.

3. Fjern den negative kabelen (svart) fra den negative (-) polen og den positive kabelen (rød) fra den positive (+) polen (Figur 53).

   Advarsel

   Feilaktig ruting av batterikabler kan skade maskinen og kablene, og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Koble alltid fra den negative (svarte) batterikabelen før du kobler fra den positive (røde) kabelen.

   • Koble alltid til den positive (røde) batterikabelen før du setter på den negative (svarte) kabelen.

   Advarsel

   Batteriklemmene eller metallverktøy kan kortslutte mot metallkomponenter og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Når du fjerner eller monterer batteriet, må du passe på at batteripolene ikke berører metalldeler på maskinen.

   • La ikke metallverktøy kortslutte mellom batteripolene og metalldeler på maskinen.



   Figur 53

   1. Positiv batterikabel
   2. Negativ batterikabel

4. Koble en batterilader på 3–4 A til batteripolene. Lad batteriet med 3–4 A i 4 til 8 timer.

   Advarsel

   Når batteriet lades, utvikles det gasser som kan eksplodere.

   Røyk aldri i nærheten av batteriet, og hold gnister og åpen ild borte fra batteriet.

5. Når batteriet er oppladet, kobler du laderen fra strømuttaket og batteripolene.

6. Koble den positive kabelen (rød) til den positive (+) polen og den negative kabelen (svart) til den negative (-) polen (Figur 53).

7. Fest kablene til polene med bolter og muttere.

   Note: Kontroller at den positive (+) klemmen er skjøvet helt inn på polen, og at kabelen er plassert tett inntil batteriet. Kabelen må ikke komme i berøring med batteridekslet.

8. Smør begge batterikoblingene med Grafo 112X, delenummer 505-47, vaselin eller smørefett for å forhindre korrosjon.

9. Skyv gummihetten over den positive polen.

10. Lukk konsollpanelet, og fest låsen.

Sikringsblokken for maskinen er plassert i høyre oppbevaringsboks

Figur 54

1. Løsne deksellåsen på høyre oppbevaringsboks, og løft dekselet (Figur 55) for å avdekke sikringsblokken (Figur 56).



   Figur 55

   1. Lås
   2. Høyre oppbevaringsboks

2. Skift åpne sikringer etter behov (Figur 56).



   Figur 56

   1. Sikringer

3. Lukk dekselet på høyre oppbevaringsboks, og fest dekselet med låsen (Figur 55).

Det skal ikke være noen dødgang i planetdrevene/drivhjulene (dvs. hjulene skal ikke bevege seg når de dras eller skyves i en retning som er parallell med akselen).

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, slå av motoren, og ta ut nøkkelen.

2. Blokker bakhjulene og hev fronten av maskinen. Støtt frontakselen/-rammen på jekkstøtter.

   Fare

   En maskin på en jekk kan bli ustabil, gli av jekken og dermed skade noen som er under den.

   • Ikke start motoren når maskinen står på en jekk.

   • Ta alltid nøkkelen ut av bryteren før du går ut av maskinen.

   • Blokker hjulene når du hever maskinen med en jekk.

   • Støtt opp maskinen med jekkstøtter.

3. Grip ett av de fremre drivhjulene foran og skyv/dra det mot og bort fra maskinen, og se om der er bevegelse.



   Figur 58

   1. Drivhjul foran

4. Gjenta trinn 3 på det andre drivhjulet.

5. Hvis et av hjulene beveger seg, kontakt en autorisert Toro-forhandler for å få planetdrevet ombygd.

Smøremiddelspesifikasjon: høykvalitets SAE 85W-140-girolje

1. Med maskinen på en jevn flate, plasser hjulet slik at påfyllingspluggen er plassert i urviserstilling kl. 12, kontrollpluggen i urviserstilling kl. 3 og tappepluggen i urviserstilling kl. 6 (Figur 59).



   Figur 59

   1. Påfyllingsplugg (kl. 12-stilling)
   2. Kontrollplugg (kl. 3-stilling)
   3. Tappeplugg (kl. 6-stilling)

2. Ta ut kontrollpluggen, som er i klokken tre-stilling (Figur 59).

   Oljenivået bør være opptil bunnen av kontrollplugghullet.



   Figur 60

   1. Kontrollplugghull
   2. Kontrollplugg

3. Hvis oljenivået er lavt, ta ut pluggen i kl. 12-stilling og tilfør olje til den begynner å renne ut av hullet i kl. 3-stilling.

4. Sjekk pluggen(e)s O-ring for slitasje eller skade.

   Note: Skift ut O-ringen(e) etter behov.

5. Sett på plass pluggen(e).

6. Gjenta trinn 1 til og med 5 på planetgirenheten på motsatt side av maskinen.

Smøremiddelspesifikasjon: høykvalitets SAE 85W-140-girolje

Smøremiddelkapasitet for planetgir og bremsehus: 0,65 l

Undersøk bakakselen og bakakselgirkassen visuelt med henblikk på lekkasjer.

Figur 65

Bakakselen er fylt med SAE 85W-140-giroljen. Kapasiteten er 2,4 l. Se etter lekkasjer hver dag.

1. Sett maskinen på en jevn flate.

2. Fjern en kontrollplugg fra én ende av akselen, og kontroller at oljen når opp til bunnen av hullet (Figur 66).

   Note: Hvis nivået er lavt, fjerner du fyllepluggen og fyller olje til den når opp til bunnen av kontrollplugghullene.



   Figur 66

   1. Kontrollplugg
   2. Fylleplugg

Smøremiddelspesifikasjon: høykvalitets SAE 85W-140-girolje

Akselkapasitet: 2,4 l

1. Sett maskinen på en jevn flate.

2. Rengjør områdene rundt de tre tappepluggene, én på hver ende og én i midten (Figur 67).



   Figur 67

   1. Tappepluggplassering

3. Fjern kontrollpluggene og åpningen i lokket til hovedakselen slik at giroljen renner ut raskere.

4. Fjern tappepluggene, og la giroljen renne ut i tappefatene.

5. Sett pluggene på plass.

6. Fjern en kontrollplugg og fyll akselen med rundt 2,4 l 85W-140-girolje eller til oljenivået når opp til bunnen av hullet.

7. Montere kontrollpluggen.

Girkassen er fylt med SAE 85W-140-girolje. Kapasiteten er 0,5 l. Se etter lekkasjer hver dag.

1. Sett maskinen på en jevn flate.

2. Ta ut kontroll-/påfyllingspluggen på venstre side av girkassen, og kontroller at oljen når opp til bunnen av hullet (Figur 68).

   Note: Hvis nivået er lavt, fyll på nok smøremiddel til at nivået når opp til bunnen av hullet.



   Figur 68

   1. Girkasse
   2. Kontroll/påfyllingsplugg

1. Mål avstanden fra midten til midten (i akselhøyde) foran og bak på styredekkene (Figur 69).

   Note: Målet foran må være tre mm kortere enn målet bak.



   Figur 69

   1. Foran på maskinen
   2. 3 mm mindre enn målingen bak
   3. Avstand fra midten til midten

2. Fjern splinten og mutteren fra begge kuleleddene til parallellstaget når du vil justere (Figur 70). Fjern parallellstagets kuleledd fra støtten til akselkassen.



   Figur 70

   1. Parallellstagklemme
   2. Parallellstagets kuleledd

3. Løsne klemmene på begge sider av parallellstagene (Figur 70).

4. Vri det frittstående kuleleddet innover eller utover én hel omdreining, og stram klemmen på den løse enden av parallellstaget.

5. Vri hele parallellstaget i samme retning (innover eller utover) én hel omdreining, og stram til klemmen på den tilkoblede enden av parallellstaget.

6. Fest kuleleddet til støtten for akselkassen, stram til mutteren med fingrene, og mål spissingen.

7. Gjenta prosedyren om nødvendig.

8. Stram mutteren, og sett i en ny splint når justeringen er riktig.

Kjølevæskespesifikasjon: 50/50-blanding av vann og frostvæske med etylenglykol

Kjølesystemets kapasitet: 8,5 l.

1. Ta forsiktig av radiatorlokket.

   Forsiktig

   Hvis motoren er varm, kan det hende at varm kjølevæske under trykk kommer ut, noe som kan forårsake brannsår.

   • Ikke åpne radiatorlokket når motoren går.

   • Bruk en klut når du åpner radiatorlokket. Åpne det forsiktig, slik at dampen kan slippe ut.



   Figur 71

   1. Ekspansjonstank

2. Kontroller kjølemiddelnivået i radiatoren. Fyll radiatoren opp til toppen av påfyllingshalsen og ekspansjonstanken opp til FULL-merket (Figur 71).

3. Hvis kjølemiddelnivået er lavt, fyller du halvt om halvt med vann og frostvæske med etylenglykol. Ikke bruk bare vann eller alkohol-/metanolbaserte kjølemidler.

4. Sett på radiatorlokket og lokket på.

Rengjør dem oftere under skitne forhold.

Denne maskinen er utstyrt med et hydraulisk drevet viftedrivsystem som reverseres automatisk (eller manuelt) for å redusere oppsamling av rusk på oljekjøler/radiator og skjerm. Denne funksjonen kan bidra til å redusere tiden som går med til å rengjøre oljekjøleren/radiatoren, men den eliminerer ikke behovet for rutinemessig rengjøring. Det er fortsatt nødvendig å rengjøre og inspisere radiatoren/kjøleren med jevne mellomrom.

1. Lås opp og sving bakre skjerm åpen (Figur 72).

   Note: Når du vil flytte skjermen, løfter du av hengselsplintene.

2. Rengjør skjermen grundig for alt rusk og skitt.



   Figur 72

   1. Bakre skjermlås

3. Rengjør begge sidene av oljekjøleren og radiatoren grundig med trykkluft (Figur 73).

   Note: Start fra forsiden og blås rusk ut mot bakdelen. Rengjør så fra baksiden og blås fremover og ut. Gjenta prosedyren flere ganger til du har fjernet alt rusk.



   Figur 73

   1. Oljekjøler/radiator

   Important: Hvis du rengjør oljekjøleren eller radiatoren med vann, vil komponentene bli skadet eller ruste tidligere enn ellers, og rusk komprimeres.

4. Lukk bakskjermen, og fest den med låsene.

Juster bremsene når det er mer enn 25 mm frigang på bremsepedalen, eller når bremsene ikke virker effektivt. Frigang er avstanden bremsepedalen kan beveges før du merker bremsemotstand.

1. Frigjør låsen fra bremsepedalene, slik at pedalene virker uavhengig av hverandre.

2. Hvis du vil redusere frigangen til bremsepedalene, strammer du bremsene på følgende måte:

   1. Løsne den fremre mutteren på gjengeenden på bremsekabelen (Figur 74).



      Figur 74

      1. Bremsekabel

   2. Trekk til den bakre mutteren for å flytte kabelen bakover til bremsepedalene har en frigang på 13–25 mm.

   3. Trekk til de fremre mutrene etter at du har justert bremsene riktig.

Remmen har riktig spenning når du kan trykke den ned 10 mm midt mellom remskivene med en kraft på 4,5 kg.

Hvis du ikke kan trykke den ned 10 mm, løsner du monteringsboltene for generatoren (Figur 75).

Note: Øk eller reduser spenningen til generatorremmen, og stram til boltene. Kontroller hvor langt ned du kan trykke beltet, for å kontrollere at spenningen er riktig.

Figur 75

1. Monteringsbolt
2. Generator

Beholderen fylles på i fabrikken med rundt 28,4 l hydraulikkvæske av høy kvalitet. Kontroller den hydrauliske væsken før du starter maskinen for første gang, og deretter hver dag. Anbefalte erstatningsvæsker er:

Toro Premium All Season Hydraulic Fluid (tilgjengelig i spann på 19 l eller fat på 208 l. Se delekatalogen eller kontakt din autoriserte Toro-forhandler for å få oppgitt delenumre).

Alternative væsker: Hvis Toro-væske ikke er tilgjengelig, kan andre konvensjonelle, petroleumsbaserte væsker brukes, forutsatt at de oppfyller alle følgende materialegenskaps- og bransjespesifikasjoner. Hør med oljeleverandøren for å få vite om oljen oppfyller disse spesifikasjonene.

Note: Toro er ikke ansvarlig for skader som skyldes bruk av uegnede alternativer. Bruk bare produkter fra anerkjente produsenter som står for sine anbefalinger.

Hydraulikkvæske med høy viskositetsindeks og lavt flytpunkt mot slitasje, ISO VG 46

Important: ISO VG 46-flergradsvæsken har vist seg å ha maksimal ytelse under en rekke ulike temperaturforhold. Når maskinen brukes i høye temperaturer (18 °C til 49 °C), kan den hydrauliske oljen ISO VG 68 gi forbedret ytelse.

Premium biologisk nedbrytbar hydraulisk væske – MobilEAL EnviroSyn 46H

Important: Mobil EAL EnviroSyn 46H er den eneste syntetiske og biologisk nedbrytbare oljen som er godkjent av Toro. Denne oljen er kompatibel med elastomerne som benyttes i Toros hydraulikksystemer, og er egnet til en rekke temperaturforhold. Denne oljen er kompatibel med tradisjonelle mineraloljer, men for å oppnå maksimal biologisk nedbrytbarhet og ytelse, må det hydrauliske systemet tømmes fullstendig for tradisjonell olje. Væsken er tilgjengelig i spann på 19 l eller fat på 208 l fra Mobil-forhandlere.

Important: Mange hydrauliske væsker er nesten fargeløse, noe som gjør det vanskelig å oppdage lekkasjer. Et rødt fargestoff for hydraulikkvæsken er tilgjengelig i flasker på 20 ml. En flaske er nok til 15–22 liter med hydraulikkvæske. Bestill delenr. 44-2500 fra en autorisert Toro-distributør.

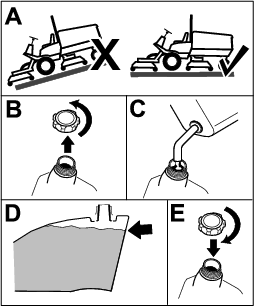

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, slå av motoren, og ta ut nøkkelen.

2. Kontroller nivået på den hydrauliske væsken (Figur 76).



   Figur 76

Hvis oljen blir forurenset, kontakter du din autoriserte Toro-forhandler fordi systemet må tømmes. Forurenset olje ser melkeaktig eller svart ut sammenlignet med ren olje.

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, slå av motoren, og ta ut nøkkelen.

2. Åpne panseret.

3. Koble fra returledningen til kassen på undersiden av beholderen, og la den hydrauliske oljen renne ned i et stort tappefat.

4. Monter slangen når hydraulikkoljen slutter å renne.

5. Fyll beholderen med hydraulikkvæske. Se Kontrollere nivået på den hydrauliske væsken.

   Important: Bruk bare hydraulikkvæskene som er angitt. Andre væsker kan skade systemet.

6. Sett lokket på beholderen.

7. Vri nøkkelen i nøkkelbryteren til På-stilling for å starte maskinen. Bruk alle hydraulikkontrollene til å fordele hydraulikkvæsken i systemet. Kontroller om det har oppstått lekkasjer.

8. Vri nøkkelen i nøkkelbryteren til AV-stillingen.

9. Kontroller væskenivået, og etterfyll til nivået når opp til FULL-merket på peilestaven. Ikke fyll på for mye.

Bruk erstatningsfilter fra Toro, delenr. 94-2621 på baksiden (klippeenhetene) av maskinen og delenr. 75-1310 på fronten (belastningen) av maskinen.

Important: Bruk av et annet filter kan ugyldiggjøre garantien på enkelte komponenter.

1. Vipp førersetet for å få tilgang til trykkfilteret for gressklipperen. Se Tilgang til det hydrauliske heisrommet



   Figur 77

2. Skift ut det hydrauliske påfyllingsfilteret ved det hydrauliske heisrommet som vist i Figur 78.



   Figur 78

3. Senk og fest førersetet.

4. Skift ut returfilteret på høyre side av maskinen (Figur 78).

5. Start motoren, og la den gå i omtrent to minutter for å blåse luft ut fra systemet. Stopp motoren og kontroller om det finnes lekkasjer.

Undersøk hydraulikkslanger og -ledninger daglig for å kontrollere at det ikke er lekkasjer, at det ikke er knekk på dem, at ingen monteringsstøtter er løse, at ingen beslag er løse, og at de ikke er slitt på grunn av værforhold, kjemisk forringelse eller andre årsaker. Foreta alle nødvendige reparasjoner før du bruker maskinen.

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, slå av motoren, og ta ut nøkkelen.

2. Koble fra og fjern den hydrauliske motoren fra klippeenheten (Figur 79). Dekk over toppen av spindelen for å hindre at den blir skitten.



   Figur 79

   1. Motorens festebolter

3. Fjern ringstiften (på Groundsmaster 4500-maskiner) eller holdemutteren (på Groundsmaster 4700-maskiner) som fester klippeenhetens bæreramme til løftearmens svingbolt (Figur 80).



   Figur 80

   1. Ringstift
   2. Løftearmens svingbolt

4. Rull klippeenheten bort fra maskinen.

1. Flytt klippeenheten til riktig posisjon foran maskinen.

2. Tre klippeenhetens bæreramme på løftearmens svingbolt (Figur 80). Fest klippeenheten til ringstiften (på Groundsmaster 4500-maskiner) eller holdemutteren (på Groundsmaster 4700-maskiner).

3. Monter den hydrauliske motoren på klippeenheten (Figur 79). Kontroller at O-ringen er på plass og ikke er skadet.

4. Smør spindelen.

Undersøk fremre valse for slitasje, om den svinger mye eller sitter fast. Utfør vedlikehold på eller skift ut valsen eller komponenter dersom en av disse tilstandene er tilstede.

Klippeenheten er forhåndsinnstilt fra fabrikken til 5 cm klippehøyde og en knivvinkel på 7,9 mm. Venstre og høyre høyder er også forhåndsinnstilt til ikke å skille mer enn ±0,7 mm.

Klippeenheten er laget slik at kniven skal kunne motstå støt uten at kammeret deformeres. Hvis kniven treffer en hard gjenstand, undersøk kniven for skade og knivplanet for jevnhet.

Bytt ut kniven hvis den treffer en hard gjenstand, er ute av balanse eller er bøyd. Du må alltid bruke ekte Toro-kniver for å sørge for sikkerhet og optimal ytelse ved bruk.

1. Parker maskinen på en jevn flate, hev klippeenheten til høyeste stilling, koble inn parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

   Note: Blokker klippeenheten, slik at den ikke kan falle ved et uhell.

2. Hold enden av kniven med en fille eller en tykk hanske.

3. Fjern knivbolten, antiskalperingsvernet og kniven fra spindelakselen (Figur 84).



   Figur 84

   1. Knivbolt
   2. Antiskalperingsvern

4. Monter kniven, antiskalperingskoppen og knivens bolt og stram knivbolten til med et moment på 115 til 149 Nm.

   Important: Buen på kniven må vende mot innsiden av klippeenheten for å sikre riktig klipping.

   Note: Når du har truffet en gjenstand, må du stramme alle spindelrullmutterne til med et moment på 115 til 149 Nm.

Både kniveggene og knivvingen (delen som vender oppover på motsatt side av kniveggen) bidrar til høy klippekvalitet. Vingen løfter gresset rett opp slik at klippingen blir rett. Vingen slites imidlertid ned under drift, noe som forringer kvaliteten på klippingen, selv om kniveggene er skarpe. Kniveggen må være skarp, slik at gresset blir klippet og ikke revet av. Når kniveggen er sløv, vil tuppen av gresstråene se brune og avrevne ut. Slip kniveggene for å avhjelpe denne situasjonen.

1. Parker maskinen på en jevn overflate, hev klippeenhetene, sett på parkeringsbremsen, sett trekkpedalen i NøYTRAL stilling, sett spaken for kraftuttaket i AV-stilling, stopp motoren og ta ut nøkkelen.

2. Undersøk kniveggene nøye, særlig der de flate og bøyde delene av kniven møtes (Figur 85).

   Note: Siden sand og slipende materiale kan slite på metallet mellom den flate og bøyde delen av kniven, kontrollerer du kniven før du bruker maskinen. Skift ut kniven hvis du oppdager slitasje (Figur 85).



   Figur 85

   1. Knivegg
   2. Knivbue
   3. Slitasje/hulldannelse
   4. Sprekk

3. Undersøk eggene på alle kniver, og kvess eggene hvis de er sløve eller det er hakk i dem (Figur 86).

   Note: Slip bare den øvre delen av kniveggen, og oppretthold den originale klippevinkelen, for å sørge for at kniven forblir skarp (Figur 86). Kniven opprettholder balansen hvis like mye metall fjernes fra begge kniveggene.



   Figur 86

   1. Slip kniven i original vinkel.

   Note: Fjern knivene og slip dem på et slipeapparat. Når du har skjerpet kniveggene, monterer du kniven med antiskalperingsvernet og knivbolten. Se Demontere og montere klippeenhetens kniv(er).
