Beweeg de instelhendel aan de zijkant van de bestuurdersstoel naar buiten, beweeg de stoel naar de gewenste stand en laat de hendel los om de stoel in deze stand te vergrendelen (Figuur 12).

Figuur 12

1. Gewichtmeter
2. Gewichtinstellingshendel
3. Instelhendel bestuurdersstoel
4. Instelhendel rugleuning
5. Instelknop armsteun

Draai aan de knop om de hoek van de armsteun te verstellen (Figuur 12).

Verplaats de hendel om de hoek van de rugleuning van de stoel in te stellen (Figuur 12).

De meter voor de instelling van het gewicht geeft aan wanneer de stoel is ingesteld naar het gewicht van de bestuurder (Figuur 12). Stel de hoogte in door de ophanging binnen de groene zone in te stellen.

Deze hendel dient om de stoel in te stellen volgens uw gewicht (Figuur 12). Trek de hendel omhoog om de luchtdruk te verhogen en druk de hendel omlaag om de luchtdruk te verlagen. De instelling is juist als de gewichtsmeter in het groene gedeelte staat.

1. Scroll in het hoofdmenu naar beneden tot het instellingenmenu en druk op de rechterknop.

2. Scroll in het instellingenmenu naar beneden tot het beveiligde menu en druk op de rechterknop.

3. Om de pincode in te voeren, drukt u op de middelste knop om het eerste cijfer in te stellen en drukt u vervolgens op de rechterknop om naar het volgende cijfer te gaan.

4. Gebruik de middelste knop om het tweede cijfer in te stellen en druk dan op de rechterknop om naar het volgende cijfer te gaan.

5. Gebruik de middelste knop om het derde cijfer in te stellen en druk dan op de rechterknop om naar het volgende cijfer te gaan.

6. Druk de middelste knop in om het vierde cijfer in te stellen en druk vervolgens op de rechterknop.

7. Druk op de middelste knop om de code in te voeren.

U kunt kiezen of de instellingen in het beveiligde menu worden weergegeven en kunnen worden gewijzigd. Ga naar het beveiligde menu en scroll naar beneden tot u 'Beveiligde Instellingen' ziet. Druk op de rechterknop om de optie Beveiligde Instellingen UIT te schakelen. U kunt de instellingen in het beveiligde menu nu bekijken en wijzigen zonder de pincode in te voeren. Zet de optie Beveiligde Instellingen AAN om de beveiligde opties te verbergen; u hebt nu een pincode nodig om de instelling in het beveiligde menu te wijzigen. Als u de pincode hebt ingesteld, moet u de sleutel naar UIT en vervolgens naar AAN draaien om deze instelling toe te passen en te bewaren.

1. Scroll in het beveiligde menu naar beneden tot u Instellingen beveiligen ziet.

2. Om de instellingen te bekijken en veranderen zonder een PIN-code in te voeren, zet u met de rechterknop Instellingen beveiligen op UIT.

3. Om de instellingen te bekijken en te veranderen met een PIN-code, selecteert u met de linkerknop AAN. Stel vervolgens het PIN-code in, en draai het sleuteltje UIT en daarna weer AAN.

1. Scroll in het instellingenmenu naar beneden tot u de functie Auto Stationair ziet.

2. Druk op de rechterknop om de instelling voor automatisch stationair draaien te wijzigen; de mogelijke opties zijn 8, 10, 15, 20, 30 seconden of UIT.

1. Scroll in het instellingenmenu naar beneden tot u de functie maaisnelheid ziet en druk op de rechterknop.

2. Druk op de rechterknop om de maximale maaisnelheid in stappen van 5% te verhogen tussen 50% en 100%.

3. Druk op de middelste knop om de maximale transportsnelheid in stappen van 5% te verlagen tussen 50% en 100%.

4. Druk op de linkerknop om het menu te verlaten.

1. Scroll in het instellingenmenu naar beneden tot u de functie transportsnelheid ziet en druk op de rechterknop.

2. Druk op de rechterknop om de maximale transportsnelheid in stappen van 5% te verhogen tussen 50% en 100%.

3. Druk op de rechterknop om de maximale transportsnelheid in stappen van 5% te verminderen tussen 50% en 100%.

4. Druk op de linkerknop om het menu te verlaten.

1. Ga in het instellingenmenu naar Smart Power.

2. Druk op de rechterknop om tussen AAN en UIT te schakelen.

3. Druk op de linkerknop om het menu te verlaten.

1. Scroll in het instellingenmenu naar beneden tot u de functie tegengewicht ziet en druk op de rechterknop.

2. Druk op de rechterknop om tussen laag, medium en hoog te schakelen.

Als u klaar bent in het beveiligde menu, druk dan op de linkerknop om naar het hoofdmenu te gaan en druk nogmaals op de linkerknop om naar het menu lopen te gaan.

1. Scroll in het instellingenmenu naar beneden tot u de Omkeerfunctie ziet.

2. Druk op de rechterknop om tussen AAN en UIT te schakelen.

3. Druk op de linkerknop om het menu te verlaten.

In het onderhoudsmenu kunt u nagaan hoeveel brandstof de machine gedurende zijn levensduur verbruikt heeft.

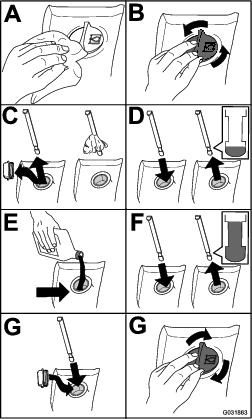

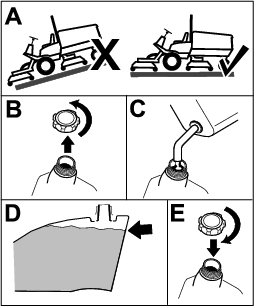

Voordat u de motor start en de machine in gebruik neemt, moet u het oliepeil in het carter van de motor controleren; zie Het motoroliepeil controleren.

Voordat u de motor start en de machine gaat gebruiken, moet u het koelsysteem controleren; zie Het koelsysteem controleren.

Voordat u de motor start en de machine gaat gebruiken, moet u het hydraulische systeem controleren; zie Het peil van de hydraulische vloeistof controleren.

Verwijder dagelijks water of ander vuil uit de waterafscheider; zie Water verwijderen uit de brandstof/waterafscheider.

Achteras en tandwielkast van de achteras controleren op lekkage; zie Achteras en tandwielkast controleren op lekkage.

De luchtdruk in de achterbanden moet 1,38 bar zijn.

Important: Zorg ervoor dat alle banden steeds de aanbevolen bandenspanning hebben, hierdoor kan de machine optimale maaiprestaties leveren en goed functioneren. Pomp de banden niet te zacht op.Controleer de luchtdruk in alle banden voordat u de machine gebruikt.

Figuur 16

Draai de wielmoeren vast met een torsie van 115 tot 136 N·m; hou daarbij de volgorde aan die u ziet in Figuur 17 en Figuur 18.

Figuur 17

Voorwielen

Figuur 18

Achterwielen

Important: Doe altijd de veiligheidsgordel om als de rolbeugel omhoog is geklapt en is vergrendeld. Doe de veiligheidsgordel niet om als de rolbeugel omlaag is geklapt.

De rolbeugel omlaag klappen

Important: Klap de rolbeugel uitsluitend omlaag als dit noodzakelijk is.

Important: Zorg ervoor dat de stoel bevestigd is met de stoelvergrendeling.

Figuur 19

De rolbeugel omhoog klappen

Figuur 20

Important: De maai-eenheden maaien vaak ongeveer 6 mm lager dan een messenkooimaaier met dezelfde instelling. Mogelijk moet u op hetzelfde terrein de maai-eenheid met draaiende messen 6 mm hoger instellen dan een messenkooimaaier.

Important: U kunt veel beter bij de achterste maai-eenheden door de maai-eenheid van de machine te verwijderen.

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheid neer op de grond, zet de motor uit en verwijder het sleuteltje uit het contact.

2. Draai de bout los waarmee de maaihoogtebeugel aan de maaihoogteplaat is bevestigd (aan de voorzijde en de zijkanten); zie Figuur 21.

3. Begin aan de voorzijde en verwijder de bout.



   Figuur 21

   1. Maaihoogtebeugel
   2. Maaihoogteplaat
   3. Afstandsstuk

4. Verwijder het afstandsstuk terwijl u de maaikamer ondersteunt (Figuur 21).

5. Verplaats de kamer naar de gewenste maaihoogte en plaats een afstandsstuk in de bijbehorende maaihoogte-opening en de sleuf (Figuur 22).



   Figuur 22

6. Plaats de getapte plaat op één lijn met het afstandsstuk.

7. Draai de bout met de hand vast.

8. Herhaal stap 4 tot 7 voor elke aanpassing.

9. Draai alle 3 de bouten vast met een torsie van 41 N·m. Draai altijd eerst de voorste bout vast.

   Note: Voor aanpassingen van meer dan 3,8 cm moet u de maaihoogte mogelijk eerst op een hoogte ertussenin instellen om klemmen te voorkomen (bijvoorbeeld bij het veranderen van de maaihoogte van 3,1 cm naar 7 cm).

De interlockschakelaars zijn bedoeld om de machine uit te schakelen als u de stoel verlaat terwijl het tractiepedaal is ingetrapt. U kunt echter de stoel verlaten terwijl de motor loopt en het tractiepedaal in NEUTRAAL staat. Hoewel de motor blijft draaien als u de aftakasschakelaar uitschakelt en het tractiepedaal loslaat, moet u de motor uitschakelen voordat u de stoel verlaat.

1. Plaats de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken en draai het sleuteltje naar de UIT-stand.

2. Druk het tractiepedaal in en draai de sleutel naar AAN.

   Note: Als de motor aanslaat, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.

3. Draai het sleuteltje op AAN, sta recht uit de stoel en zet de schakelaar van de aftakas naar AAN

   Note: De aftakas mag niet in werking komen. Als de aftakas geactiveerd wordt, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.

4. Stel de parkeerrem in werking, draai het sleuteltje op AAN en zet het tractiepedaal uit de NEUTRAALSTAND.

   Note: Het InfoCenter geeft 'tractie geweigerd' weer en de machine mag niet bewegen. Als de machine toch beweegt, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.

Note: Laat de maai-eenheden neer op een schoon gedeelte van het gazon of op een hard oppervlak om te voorkomen dat er stof en vuil opwaait.

Om deze stoptijd te controleren moet u iemand vragen om op minimaal 6 m afstand van de maai-eenheden te gaan staan en de messen op een van de maai-eenheden te bekijken. Schakel de aftakas uit en noteer de tijd die er nodig is totdat de messen volledig tot stilstand zijn gekomen. Als dit langer dan 7 seconden duurt, moet u de remklep afstellen. Neem contact op met uw erkende Toro distributeur als u hulp nodig heeft bij deze afstelling.

Important: Ontlucht het brandstofsysteem in de volgende gevallen:

• De motor is gestopt omdat de brandstof op was.

• Er is onderhoud uitgevoerd aan componenten van het brandstofsysteem.

1. Haal uw voet van het tractiepedaal en let erop dat het pedaal in de NEUTRAALSTAND staat. Zorg dat de parkeerrem in werking is gesteld.

2. Hou de toerentalschakelaar ingedrukt om de motor in te stellen op laag stationair.

3. Draai het sleuteltje naar de stand LOPEN. Het indicatielampje van de gloeibougie moet gaan branden.

4. Als het indicatielampje van de gloeibougie dooft, draait u het sleuteltje op START.

   Important: Laat de startmotor niet langer dan 15 seconden achter elkaar draaien omdat de startmotor hierdoor vroegtijdig defect kan raken. Als de motor na 15 seconden nog niet wil starten, moet u het sleuteltje op UIT draaien, de bedieningsorganen en procedures controleren, nog eens 15 seconden wachten en de startprocedure herhalen.

5. Laat het sleuteltje direct los als de motor start en laat het weer terugkeren naar DRAAIEN.

6. Druk de toerentalschakelaar in om het gewenste toerental in te stellen.

   Als de temperatuur beneden -7 °C is, kunt u de startmotor 30 seconden laten draaien. Daarna moet u de startmotor 60 seconden afzetten voordat u een tweede startpoging onderneemt.

   Important: Zet de motor af en laat hem afkoelen voordat u controleert op olielekken, losse onderdelen of andere waarneembare defecten.

Important: Laat de motor 5 minuten stationair lopen voordat u deze afzet of nadat de machine volledig belast is gebruikt. Hierdoor kan de turbocompressor afkoelen voordat u de motor afzet. Indien u dit nalaat, kunnen er problemen met de turbocompressor ontstaan.

Note: Laat de maaidekken altijd neer op de grond als u de machine parkeert. Dit vermindert de hydraulische belasting van het systeem, beperkt slijtage van onderdelen van het systeem en voorkomt dat de maaidekken per ongeluk worden neergelaten.

1. Hou de toerentalschakelaar ingedrukt om de motor in te stellen op laag stationair.

2. Zet de aftakasschakelaar in de stand UIT.

3. Stel de parkeerrem in werking.

4. Draai het contactsleuteltje op UIT.

5. Verwijder het sleuteltje om te voorkomen dat de motor per ongeluk start.

Oefen u in het rijden met de machine, omdat deze machine een hydrostatische transmissie heeft en de eigenschappen ervan anders zijn dan die van veel gazonmachines.

Slimme energievoorziening voorkomt vastlopen in zware omstandigheden door de machinesnelheid automatisch te regelen en de maaiprestaties te optimaliseren.

U kunt de remmen gebruiken ter ondersteuning bij het draaien van de machine. Ga echter voorzichtig te werk indien u ze gebruikt, in het bijzonder op zacht of nat gras, omdat het gazon per ongeluk kan scheuren. De remmen kunnen ook helpen om tractie te behouden. Op sommige hellingen kan bijvoorbeeld het hoogste wiel slippen en grip verliezen. In dit geval trapt u het stuurpedaal voor het hoogste wiel geleidelijk en met tussenpozen in totdat dit wiel niet meer slipt, waarmee de tractie op het laagste wiel wordt vergroot.

Wees extra voorzichtig wanneer u de machine op hellingen gebruikt. Zorg ervoor dat de stoelvergrendeling goed vastzit en dat u de veiligheidsgordel hebt omgedaan. Rij langzaam en maak geen scherpe bochten om omkantelen te voorkomen. Om de controle bij het sturen te verbeteren, moeten de maai-eenheden worden neergelaten als u hellingafwaarts rijdt.

Important: Laat de motor 5 minuten stationair lopen voordat u deze afzet of nadat de machine volledig belast is gebruikt. Hierdoor kan de turbocompressor afkoelen voordat u de motor afzet. Indien u dit nalaat, kan de turbocompressor beschadigd raken.

Voordat u de motor afzet, moet u alle bedieningsorganen uitschakelen en het motortoerental op langzaam zetten, waarbij het hoge motortoerental (tpm), het lawaai en de trillingen worden verlaagd. Draai het sleuteltje op UIT om de motor af te zetten.

De koelventilator van de motor wordt normaal geregeld door de machine. De machine kan de ventilator omkeren zodat vuil van het achterscherm wordt geblazen. In normale werkomstandigheden regelt de machine het ventilatortoerental en de draairichting op basis van de temperatuur van de koelvloeistof en de hydraulische vloeistof, en gaat de ventilator automatisch omgekeerd draaien om vuil van het achterscherm te blazen. Een omgekeerde cyclus wordt automatisch gestart als de temperatuur van de motorkoelvloeistof of de hydraulische vloeistof een bepaalde waarde bereikt.

U kunt de ventilator handmatig omkeren door de 2 buitenste knoppen van het InfoCenter 2 seconden ingedrukt te houden – de ventilator zal een handmatig gestarte omgekeerde cyclus maken. Keer de ventilator om als het achterscherm vuil is of voordat u met de machine de werkplaats of opslagplaats binnenrijdt.

Figuur 23

Met de schakelaar van de cruisecontrol vergrendelt u het pedaal zodat de gewenste rijsnelheid behouden wordt. Druk op de achterzijde van de schakelaar om de cruisecontrol uit te schakelen. Met de middelste stand van de schakelaar wordt de cruisecontrol ingeschakeld en met de voorzijde van de schakelaar kan de gewenste rijsnelheid worden ingesteld.

Note: Ook door een rempedaal in te drukken of het tractiepedaal in ACHTERUIT te zetten gedurende 1 seconde kunt u de pedaalstand vrijstellen.

Gebruik de 2 achterste transportgrendels voor maai-eenheden nr. 6 en 7 als u de machine over een lange afstand of oneffen terrein vervoert of als u de machine transporteert of stalt.

Figuur 24

Gebruik de trekkoorden voor het stallen van de maai-eenheden om te verhinderen dat de buitenste frontmaai-eenheden zakken wanneer u de machine na het werk stalt of voor een langere periode niet gebruikt. U kunt de trekkoorden voor het stallen van de maai-eenheden ook gebruiken om te voorkomen dat de maai-eenheden gaan zweven terwijl u de machine transporteert tussen twee maaiklussen.

Figuur 25

De trekkoorden opbergen

Note: Berg de trekkoorden op wanneer u ze niet gebruikt.

1. Zorg ervoor dat de aftakas is uitgeschakeld.

2. Parkeer de machine op een horizontaal oppervlak.

3. Stel de parkeerrem in werking.

4. Met de maai-eenheden in de onderste stand schuift u de lus van de trekkoord in de opening in de versterkingsplaat van de rolsteun (Figuur 27).

Figuur 27

1. Opening in versterkingsplaat (rolsteun)
2. Lus van trekkoord

• Wees voorzichtig als u de machine inlaadt op een aanhanger of een vrachtwagen of uitlaadt.

• Gebruik een oprijplaat van volledige breedte bij het laden van de machine op een aanhanger of vrachtwagen.

• Maak de machine stevig vast.

In noodgevallen kan de machine vooruit worden bewogen door de omloopklep in de regelbare hydraulische pomp in werking te stellen en de machine te duwen of te slepen.

Important: U mag de machine niet sneller dan 3 tot 4,8 km per uur duwen of slepen omdat u anders de transmissie kunt beschadigen. De omloopkleppen moeten open zijn als de machine wordt geduwd of gesleept.

1. Open de motorkap en zoek de omloopkleppen (Figuur 28) bovenaan de pomp, achter de accu en de opslagcompartimenten.



   Figuur 28

   1. Omleidingskleppen

2. Draai de omloopkleppen 3 slagen linksom om deze te openen en de olie inwendig om te laten leiden.

   Note: Niet meer dan 3 slagen openen. Omdat de vloeistof wordt omgeleid, kunt u de machine langzaam voortbewegen zonder dat de transmissie wordt beschadigd.

3. Duw of sleep de machine vooruit.

   Important: Als u de machine moet duwen of slepen in achteruit, moet u de set voor achteruitslepen monteren (onderdeelnr. 136-3620).

4. Sluit de omloopkleppen voordat u de motor start.

5. Aandraaien tot 70 N·m om de klep te sluiten.

Note: Gebruik in de vier hoeken banden met de juiste specificaties en CE-merk om de machine vast te binden.

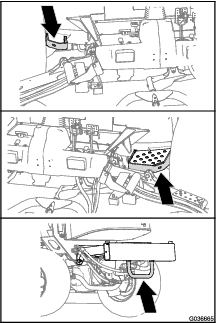

• Aan beide zijden van het frame, bij het bestuurdersplatform

• Aan de achterbumper

Figuur 29

Figuur 30

1. Zorg ervoor dat de aftakas is uitgeschakeld.

2. Parkeer de machine op een horizontaal oppervlak.

3. Stel de parkeerrem in werking.

4. Laat indien nodig de maaidekken zakken.

5. Zet de motor af en wacht totdat alle bewegende onderdelen tot stilstand gekomen zijn.

6. Draai het contactsleuteltje naar de stand STOP en haal het sleuteltje uit het contact.

7. Laat de onderdelen van de machine afkoelen voordat u onderhoudswerkzaamheden uitvoert.

Gebruik de volgende locaties om de machine op te krikken:

Vooraan de machine – op het machineframe, voor de aandrijfmotoren van de wielen (Figuur 32)

Important: Krik de machine niet op aan de aandrijfmotoren van de wielen. Houd de krikken uit de buurt van hydraulische buizen en slangen.

Figuur 32

Achteraan de machine – op het midden van as (Figuur 33)

Plaats kriksteunen met voldoende draagvermogen aan weerszijden van de tandwielkast en onder de as.

Important: Krik de machine niet op aan de trekstang.

Figuur 33

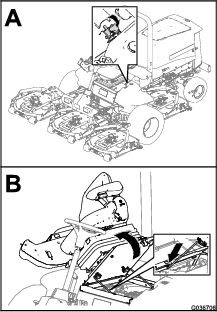

Open de kap zodat u bij het chassis kunt; zie Figuur 34.

Figuur 34

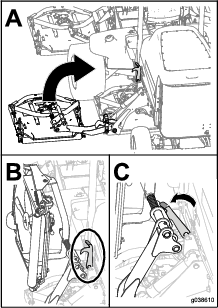

Kantel de stoel om bij het hydraulische hefcompartiment te kunnen; zie Figuur 35.

Figuur 35

Te gebruiken vet: lithiumvet nr. 2

De smeerpunten en de hoeveelheden zijn:

• Lagers van draaipunt van remas (5); zie Figuur 36



  Figuur 36

• Lagerbussen van achteras (2); zie Figuur 37



  Figuur 37

• Kogelverbinding van stuurcilinder (2); zie Figuur 38



  Figuur 38

  1. Bovenste nippel op koppelpen

• Kogelverbinding van trekstang (2); zie Figuur 38

• Lagerbussen van koppelpen (2); zie Figuur 38

  Important: Smeer de bovenste fitting van de koppelpen niet meer dan één keer per jaar (2 pompbewegingen).

• Lagerbussen van hefarm (1 per maai-eenheid); zie Figuur 39



  Figuur 39

• Lagerbussen van hefcilinder (2 per maai-eenheid); zie Figuur 39

• Aslagers van maai-eenheid (2 per maai-eenheid); zie Figuur 40

  Note: U kunt beide smeernippels gebruiken: kies de nippel die het makkelijkst te bereiken is. Pomp vet in de nippel tot er een beetje vet aan de onderzijde van de asbehuizing verschijnt (aan de onderzijde van de maai-eenheid).



  Figuur 40

• Lagers van draagarm van maai-eenheid (1 per maai-eenheid); zie Figuur 40

• Lagers van achterrol (2 per maai-eenheid); zie Figuur 41



  Figuur 41

  Important: Controleer of de smeergroef in beide rolbevestigingen is uitgelijnd met de smeeropening in beide uiteinden van de rolas. Als hulp bij het uitlijnen van de groef en de opening bevindt zich verder een merkteken op één uiteinde van de rolas.

Controleer de luchtfilterbehuizing op schade die een luchtlek kan veroorzaken. Vervang deze in geval van beschadiging. Controleer het gehele luchtinlaatsysteem op lekken, beschadiging of losse slangklemmen.

Geef het luchtfilter uitsluitend een onderhoudsbeurt als de onderhoudsindicator (Figuur 42) dit aangeeft. Als u het luchtfilter vervangt voordat dit nodig is, wordt alleen maar de kans vergroot dat er vuil in de motor komt als u het filter verwijdert.

Figuur 42

1. Luchtfilterindicator

Important: Zorg ervoor dat het deksel goed vastzit en de luchtfilterbehuizing helemaal afsluit.

1. Vervang het luchtfilter (Figuur 43).



   Figuur 43

   Note: Reinig nooit een gebruikt element omdat dit kan leiden tot beschadiging van de filtermedia.

   Important: Probeer nooit het veiligheidsfilter te reinigen (Figuur 44). Plaats steeds een nieuw veiligheidsfilter als het voorfilter 3 onderhoudsbeurten heeft gehad.



   Figuur 44

   1. Veiligheidsfilter

2. Stel de indicator (Figuur 42) opnieuw in als deze rood is.

De tank moet ook worden afgetapt en gereinigd als het brandstofsysteem vervuild raakt of wanneer u de machine voor langere tijd gaat stallen. Gebruik schone brandstof om de tank uit te spoelen.

De leidingen en aansluitingen controleren op slijtage, beschadigingen of loszittende verbindingen.

1. Maak de omgeving van de kop van het brandstoffilter schoon (Figuur 50).



   Figuur 50

   1. Kop van brandstoffilter
   2. Brandstoffilter

2. Verwijder het filter en reinig het filterkopplaatsingsoppervlak (Figuur 50).

3. Smeer de filterpakking met schone motorolie; raadpleeg de gebruikershandleiding van de motor voor meer informatie.

4. Monteer de droge filterbus met de hand totdat de pakking contact maakt en draai deze vervolgens nog een halve slag verder.

5. Start de motor en controleer op brandstoflekkage rond de filterkop.

De brandstofaanzuigbuis bevindt zich in de brandstoftank en is voorzien van een rooster dat voorkomt dat er vuil in het brandstofsysteem komt. Verwijder de brandstofaanzuigbuis en reinig het rooster als dit nodig is.

1. Verwijder de slangklem waarmee de brandstoftoevoerslang is bevestigd aan de fitting van de brandstofaanzuigbuis (Figuur 51).



   Figuur 51

   1. Fitting (brandstofaanzuigbuis)
   2. Slangklem
   3. Brandstoftoevoerslang
   4. Rubberen lagerbus
   5. Scherm

2. Neem de slang van de fitting (Figuur 51).

3. Til de brandstofaanzuigbuis van de brandstoftank (Figuur 51).

   Note: Til de buis recht uit de lagerbus in de tank.

4. Verwijder vuil van het scherm aan het uiteinde van de brandstofaanzuigbuis (Figuur 51).

5. Steek de brandstofaanzuigbuis door de rubberen lagerbus en in de tank (Figuur 51).

   Note: Zorg dat de brandstofaanzuigbuis zo ver mogelijk in de rubberen lagerbus zit.

6. Monteer de toevoerslang op de fitting van de brandstofaanzuigbuis en bevestig de slang met de slangklem die u verwijderd hebt in stap 1.

Laat het brandstofsysteem voorinspuiten voordat u de motor voor de eerste keer start, nadat u zonder brandstof bent gevallen en nadat er onderhoud is uitgevoerd aan het brandstofsysteem (bv. filter/waterafscheider aftappen, een brandstofslang vervangen).

Het brandstofsysteem voorinspuiten doet u als volgt:

1. Zorg dat er brandstof in de tank zit.

2. Draai het contactsleuteltje 10 tot 15 seconden naar de stand AAN.

   Note: Zo kan de brandstofpomp het brandstofsysteem voorinspuiten.

Important: Gebruik de startmotor niet om de motor te laten draaien en het brandstofsysteem te vullen.

Important: Voordat u laswerkzaamheden aan de machine verricht, moet u de minkabel loskoppelen van de accu om beschadiging van het elektrische systeem te voorkomen. U dient ook de motor, het InfoCenter en de bedieningsorganen van de machine loskoppelen voordat u laswerkzaamheden uitvoert op de machine.

Note: Zorg ervoor dat de accuklemmen en de gehele accubehuizing schoon zijn omdat een vuile accu langzaam stroom afgeeft. Om de accu te reinigen, moet u de hele accubak wassen met een oplossing van natriumbicarbonaat en water. Omspoelen met schoon water. Smeer een dun laagje Grafo 112X-vet (Toro onderdeelnr. 505-47) of vaseline op de accupolen en de kabelklemmen om corrosie te voorkomen.

1. Ontgrendel het bedieningspaneel en breng dit omhoog (Figuur 52).



   Figuur 52

   1. Bedieningspaneel
   2. Vergrendeling

   Gevaar

   Accuzuur bevat zwavelzuur; deze stof is dodelijk bij inname en veroorzaakt ernstige brandwonden.

   • U mag accuzuur nooit inslikken en moet elk contact met huid, ogen of kleding vermijden. Draag een veiligheidsbril en rubberhandschoenen om uw ogen en handen te beschermen.

   • Vul de accu alleen bij op plaatsen waar schoon water aanwezig is om indien nodig uw huid af te spoelen.

2. Verwijder de rubberen stofhuls van de positieve pool en inspecteer de accu.

3. Maak de minkabel (zwart) los van de minpool (-) en de pluskabel (rood) los van de pluspool (+) van de accu (Figuur 53).

   Waarschuwing

   Als accukabels verkeerd worden verbonden, kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.

   • Maak altijd de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.

   • Sluit altijd de pluskabel (rood) van de accu aan voordat u de minkabel (zwart) aansluit.

   Waarschuwing

   Accupolen of metalen gereedschappen kunnen kortsluiting maken met metalen onderdelen van de , waardoor vonken kunnen ontstaan. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.

   • Zorg ervoor dat bij het verwijderen of installeren van de accu de accupolen niet in aanraking komen met metalen onderdelen van de machine.

   • Voorkom dat metalen gereedschappen kortsluiting veroorzaken tussen de accupolen en metalen onderdelen van de machine.



   Figuur 53

   1. Pluskabel van de accu
   2. Minkabel van de accu

4. Sluit een acculader van 3 tot 4 A aan op de accupolen. Laad de accu op gedurende 4 tot 8 uur bij 3-4 A.

   Waarschuwing

   Bij het opladen produceert de accu gassen die tot ontploffing kunnen komen.

   Rook nooit in de buurt van de accu en zorg ervoor dat er geen vonken of vlammen vlakbij de accu komen.

5. Als de accu is opgeladen, haalt u de acculader uit het stopcontact en maakt u deze los van de accupolen.

6. Bevestig de pluskabel (rood) aan de klem van pluspool (+) van de accu en de minkabel (zwart) aan de klem van minpool (-) van de accu (Figuur 53).

7. Bevestig de kabels met bouten en moeren aan de accupolen.

   Note: Zorg ervoor dat de accuklem (+) helemaal op de pluspool zit en de kabel goed op de accu is geplaatst. De kabel mag geen contact maken met het accudeksel.

8. Om corrosie van de accuklemmen te voorkomen, moet hierop u een dun laagje Grafo 112X-vet (onderdeelnr. 505-47), vaseline of dunvloeibare smeerolie aanbrengen.

9. Schuif het rubberen kapje over de pluspool van de accu heen.

10. Sluit het bedieningspaneel en sluit de vergrendeling.

De zekeringhouder voor de machine bevindt zich in de opbergbak rechts

Figuur 54

1. Zet de grendel van het deksel van de opbergbak rechts los en zet het deksel omhoog (Figuur 55) om bij de zekeringhouder te kunnen (Figuur 56).



   Figuur 55

   1. Sluiting
   2. Opbergbak rechts

2. Vervang de vrije zekering(en) indien nodig (Figuur 56).



   Figuur 56

   1. Zekeringen

3. Sluit het deksel van de opbergbak rechts en zet het deksel vast met de grendel (Figuur 55).

De planeetaandrijvingen/aandrijfwielen mogen geen eindspeling hebben (d.w.z. de wielen mogen niet bewegen wanneer u ze in een richting parallel met de as duwt of trekt).

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.

2. Blokkeer de achterwielen en hef de voorzijde van de machine op; laat de vooras/het frame op assteunen rusten.

   Gevaar

   Een opgekrikte machine kan wankel staan en van de krik glijden waardoor iemand die zich onder de machine bevindt letsel kan oplopen.

   • Start de motor niet als de machine is opgekrikt.

   • Haal altijd het sleuteltje uit het contact voordat u van de machine stapt.

   • Blokkeer de wielen wanneer u de machine opkrikt.

   • Ondersteun de machine met assteunen.

3. Neem een van de voorste aandrijfwielen en duw/trek het naar de machine toe en van de machine weg; controleer of het beweegt.



   Figuur 58

   1. Voorste aandrijfwielen

4. Herhaal stap 3 voor het andere aandrijfwiel.

5. Als een wiel beweegt, moet u contact opnemen met uw erkende Toro distributeur om de planeetaandrijving te laten reviseren.

Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie

1. Plaats de machine op een egale ondergrond en zet het wiel zodanig dat de vulplug zich bovenaan bevindt, de controleplug rechts en de aftapplug onderaan (Figuur 59).



   Figuur 59

   1. Vulplug (bovenaan)
   2. Controleplug (rechts)
   3. Aftapplug (onderaan)

2. Verwijder de controleplug rechts (Figuur 59).

   De olie zou tot de onderkant van de opening van de controleplug moeten reiken.



   Figuur 60

   1. Opening van controleplug
   2. Controleplug

3. Als het peil te laag is, verwijder dan de vulplug bovenaan en voeg olie toe tot deze uit de opening aan de rechterkant begint te vloeien.

4. Controleer de O-ring voor de plug(gen) op slijtage of schade.

   Note: Vervang de O-ring(en) indien nodig.

5. Plaats de plug(en).

6. Herhaal stappen 1 tot en met 5 voor het planeetwiel aan de andere kant van de machine.

Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie

Smeermiddelcapaciteit planeetwiel- en remkast: 0,65 liter

Controleer de achteras en de tandwielkast van de achteras visueel op lekkage.

Figuur 65

De achteras is gevuld met SAE 85W-140 smeerolie. De capaciteit bedraagt 2,4 liter. Controleer elke dag op lekkage.

1. Plaats de machine op een horizontaal oppervlak.

2. Verwijder een controleplug van 1 uiteinde van de as en controleer of het smeermiddel tot aan de onderkant van de opening komt (Figuur 66).

   Note: Indien het peil te laag staat, verwijdert u de vulplug en vult u voldoende smeermiddel bij totdat het peil de onderkant van de openingen van de controleplug bereikt.



   Figuur 66

   1. Controleplug
   2. Vulplug

Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie

Asinhoud: 2,4 liter

1. Plaats de machine op een horizontaal oppervlak.

2. Reinig de omgeving van de 3 aftappluggen, 1 aan elke kant en 1 in het midden (Figuur 67).



   Figuur 67

   1. Locatie van aftapplug

3. Verwijder de controlepluggen voor het oliepeil en de vuldop op de hoofdas zodat de transmissieolie gemakkelijk kan weglopen.

4. Verwijder de aftappluggen zodat de transmissieolie in de opvangbakken kan lopen.

5. Plaats de pluggen.

6. Verwijder een controleplug en vul de as met ongeveer 2,4 liter 85W-140 tandwielsmeer of totdat het smeermiddel tot aan de onderkant van de opening komt.

7. Plaats de controleplug terug.

De achteras is gevuld met SAE 85W-140 smeerolie. De capaciteit bedraagt 0,5 liter. Controleer elke dag op lekkage.

1. Plaats de machine op een horizontaal oppervlak.

2. Verwijder de controle/vulplug aan de linkerzijde van de tandwielkast en controleer of de tandwielolie tot aan de onderkant van de opening komt (Figuur 68).

   Note: Als het peil te laag is, vult u voldoende transmissieolie bij totdat het peil de onderkant van de opening bereikt.



   Figuur 68

   1. Tandwielkast
   2. Controle-/vulplug

1. Meet de afstand hart-op-hart van het toespoor (ter hoogte van de assen) aan de voorzijde en de achterzijde van de stuurwielen (Figuur 69).

   Note: De afstand aan de voorzijde moet 3 mm korter zijn dan de gemeten afstand aan de achterzijde.



   Figuur 69

   1. Voorzijde van de machine
   2. 3 mm minder dan de achterzijde
   3. Midden naar midden afstand

2. Om het toespoor af te stellen, moet u de pen en moer van één van de kogelverbindingen van de trekstang verwijderen (Figuur 70). Verwijder de kogelverbinding van de trekstang uit de steun van de differentieelbehuizing.



   Figuur 70

   1. Klem van de trekstang
   2. Kogelverbinding van trekstang

3. Draai de klemmen aan beide uiteinden van de trekstangen los (Figuur 70).

4. Draai de losgemaakte kogelverbinding 1 volledige slag naar binnen of naar buiten en maak de klem vast aan het vrije uiteinde van de trekstang.

5. Draai de gehele trekstang 1 volledige slag in dezelfde richting (naar binnen of naar buiten) en maak de klem vast aan het aangekoppelde uiteinde van de trekstang.

6. Plaats de kogelverbinding in de steun van de differentieelbehuizing, draai de moer met de hand vast en meet het toespoor.

7. Indien nodig nogmaals afstellen.

8. Draai de moer vast en monteer een nieuwe pen als de afstelling correct is.

Aanbevolen koelvloeistof: een 50/50 verhouding van water en ethyleenglycol-antivries

Inhoud van koelsysteem: 8,5 liter

1. Verwijder voorzichtig de radiateurdop.

   Voorzichtig

   Als de motor heeft gelopen, kan de hete koelvloeistof, die onder druk staat, ontsnappen indien de radiateurdop wordt verwijderd. Dit kan brandwonden veroorzaken.

   • Verwijder de radiateurdop nooit als de motor loopt.

   • Gebruik een doek als u de radiateurdop verwijdert en draai de dop langzaam open om de stoom te laten ontsnappen.



   Figuur 71

   1. Expansietank

2. Controleer het koelvloeistofpeil in de radiateur. De radiateur moet worden gevuld tot de bovenkant van de vulbuis, en de expansietank tot de VOL-markering (Figuur 71).

3. Als het koelvloeistofpeil te laag is, moet u bijvullen met een oplossing die half uit water, half uit ethyleenglycol-antivries bestaat. Gebruik geen koelvloeistoffen op basis van alcohol/methanol of alleen water.

4. Plaats de doppen van de radiateur en de expansietank terug.

Reinig ze vaker als in vuile omstandigheden wordt gemaaid.

Deze machine is voorzien van een hydraulisch aangedreven ventilatorsysteem dat automatisch (of handmatig) omkeert om de ophoping van vuil op de radiateur/oliekoeler en het scherm te verminderen. Hoewel u dankzij deze functie minder tijd moet besteden aan het reinigen van de radiateur/oliekoeler, blijft routinereiniging noodzakelijk. Periodieke reiniging en inspectie van de radiateur/oliekoeler blijven vereist.

1. Ontgrendel en draai het achterscherm open (Figuur 72).

   Note: Om het scherm te verwijderen, moet u het van de scharnierpennen tillen.

2. Verwijder grondig al het vuil dat zich op het scherm bevindt.



   Figuur 72

   1. Sluiting van achterscherm

3. Reinig beide zijden van de oliekoeler en de radiateur grondig met perslucht (Figuur 73).

   Note: Begin aan de voorkant en blaas het vuil eruit naar de achterkant. Reinig vervolgens vanaf de achterkant en blaas het vuil naar de voorkant. Herhaal de procedure verschillende keren totdat u al het maaisel en het vuil verwijderd hebt.



   Figuur 73

   1. Oliekoeler/radiateur

   Important: Als u de radiateur of de oliekoeler met water reinigt, ontstaat voortijdig corrosie van onderdelen en gaat vuil aankoeken.

4. Sluit het achterscherm en zet het vast met de vergrendeling.

Stel de bedrijfsremmen af als de rempedalen meer dan 25 mm 'speling' hebben of als de remmen niet naar behoren functioneren. Met speling wordt de afstand bedoeld die het rempedaal wordt ingetrapt voordat er remweerstand wordt gevoeld.

1. Maak de borgpen van de rempedalen los zodat beide pedalen onafhankelijk van elkaar kunnen functioneren.

2. Om de speling op de rempedalen te verkleinen, moet u de remmen als volgt vaster zetten:

   1. Draai de voorste moer op het draadeinde van de remkabel los (Figuur 74).



      Figuur 74

      1. Remkabel

   2. Draai de achterste moer vast om de kabel naar achteren te halen totdat de rempedalen 13 tot 25 mm speling hebben.

   3. Draai de voorste moeren aan nadat de remmen correct zijn afgesteld.

Bij een correcte spanning heeft de riem een speling van 10 mm als u halverwege tussen de poelies op de riem drukt met een kracht van 4,5 kg.

Als de speling geen 10 mm bedraagt, moet u de montagebouten van de wisselstroomdynamo losdraaien (Figuur 75).

Note: Verhoog of verminder de spanning van de riem van de wisselstroomdynamo en draai de bouten vast. Controleer nogmaals de speling van de riem om zeker van te zijn dat de spanning correct is.

Figuur 75

1. Montagebout
2. Wisselstroomdynamo

Het reservoir is in de fabriek gevuld met ongeveer 28,4 liter hoogwaardige hydraulische vloeistof. Controleer het peil van de hydraulische vloeistof voordat de motor voor het eerst wordt gestart, en vervolgens dagelijks. Aanbevolen wordt het reservoir bij te vullen met de volgende hydraulische vloeistof:

Toro Premium All Season hydraulische vloeistof (verkrijgbaar in emmers van 19 liter of vaten van 208 liter. Raadpleeg de Onderdelencatalogus of uw erkende Toro distributeur voor de onderdeelnummers).

Alternatieve vloeistoffen: Als de aanbevolen vloeistof van Toro niet beschikbaar is, kunt u andere gewone, op petroleum gebaseerde vloeistoffen gebruiken als deze voldoen aan alle onderstaande materiaaleigenschappen en industriespecificaties. Vraag uw olieleverancier of de olie voldoet aan deze specificaties.

Note: Toro aanvaardt geen enkele aansprakelijkheid voor schade die wordt veroorzaakt door gebruik van verkeerde vervangende vloeistoffen. Gebruik daarom uitsluitend producten van gerenommeerde fabrikanten die garant staan voor de door hen aanbevolen vloeistoffen.

ISO VG 46 slijtagewerende hydraulische vloeistof met hoge viscositeitsindex/laag stolpunt

Important: De ISO VG 46 multigrade vloeistof blijkt optimaal te presteren in een brede reeks van temperatuuromstandigheden. Voor gebruik bij constant hoge omgevingstemperaturen, 18 °C tot 49 °C, kan ISO VG 68 hydraulische vloeistof zorgen voor betere prestaties.

Hoogwaardige biologisch afbreekbare hydraulische vloeistof-Mobil EAL EnviroSyn 46H

Important: Mobil EAL EnviroSyn 46H is de enige synthetische biologisch afbreekbare vloeistof die Toro heeft goedgekeurd. Deze vloeistof is compatibel met de elastomeren die worden gebruikt in hydraulische systemen van Toro, en is geschikt voor een groot aantal temperatuursomstandigheden. Deze vloeistof is compatibel met gangbare minerale olie, maar met het oog op maximale biologische afbreekbaarheid en goede prestaties moet het hydraulische systeem grondig met gewone vloeistof worden gespoeld. De vloeistof is verkrijgbaar in emmers van 19 liter of vaten van 208 liter bij een Mobil-verdeler.

Important: Veel hydraulische vloeistoffen zijn bijna kleurloos, zodat het moeilijk is lekkages op te sporen. Er is een rode kleurstof voor de vloeistof in het hydraulisch systeem verkrijgbaar in flesjes van 20 ml. Een flesje is voldoende voor 15 tot 22 liter hydraulische vloeistof. U kunt deze kleurstof bestellen bij een erkende Toro-distributeur, onderdeelnr. 44-2500.

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.

2. Controleer het peil van de hydraulische vloeistof (Figuur 76).



   Figuur 76

Als de vloeistof verontreinigd raakt, moet u contact opnemen met uw erkende Toro distributeur omdat het systeem dient te worden schoongespoeld. Verontreinigde hydraulische vloeistof ziet er in vergelijking met schone vloeistof melkachtig of zwart uit.

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.

2. Til de motorkap op.

3. Maak de terugvoerleiding van de bak los van de bodem van het hydraulische reservoir en laat de hydraulische vloeistof in een opvangbak lopen.

4. Monteer de slang als er geen hydraulische vloeistof meer naar buiten komt.

5. Vul het reservoir met hydraulische vloeistof; zie Het peil van de hydraulische vloeistof controleren.

   Important: Gebruik uitsluitend de gespecificeerde hydraulische vloeistoffen. Andere vloeistoffen kunnen schade aan het systeem veroorzaken.

6. Plaats de dop weer op het reservoir.

7. Draai het contactsleuteltje op AAN om de motor te starten. Gebruik alle hydraulische bedieningsorganen om de hydraulische vloeistof door het hele systeem te verspreiden en controleer op lekkage.

8. Draai het contactsleuteltje naar de stand UIT.

9. Controleer het vloeistofpeil en vul voldoende vloeistof bij totdat het peil de FULL-markering op de peilstok bereikt. Niet te vol vullen.

Gebruik ter vervanging Toro-filters met onderdeelnr. 94-2621 op de achterkant (maai-eenheden) van de machine en onderdeelnr. 75-1310 op de voorkant (druk) van de machine.

Important: Als u een ander filter gebruikt, kan de garantie van bepaalde onderdelen komen te vervallen.

1. Kantel de bestuurdersstoel om bij het drukfilter van de maaier te komen; zie Toegang tot het hydraulische hefcompartiment



   Figuur 77

2. Vervang het hydraulische drukfilter bij het hydraulische hefcompartiment; zie Figuur 78.



   Figuur 78

3. Laat de bestuurdersstoel zakken en zet hem vast.

4. Plaats het retourfilter terug aan de rechterzijde van de machine (Figuur 78).

5. Start de motor en laat deze ongeveer 2 minuten lopen om lucht uit het systeem te verwijderen. Zet de motor af en controleer op lekkages.

Controleer dagelijks de hydraulische leidingen en slangen op lekkages, kinken, loszittende steunen, slijtage, loszittende aansluitingen, slijtage door weersinvloeden en de inwerking van chemicaliën. Voer alle noodzakelijke reparaties uit voordat u de machine in gebruik neemt.

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.

2. Ontkoppel de hydraulische motor en verwijder deze van de maai-eenheid (Figuur 79). Bedek de bovenzijde van de as zodat deze niet vuil wordt.



   Figuur 79

   1. Montageschroeven van de motor

3. Verwijder de borgpen (voor Groundsmaster 4500-machines) of de borgmoer (voor Groundsmaster 4700-machines) waarmee het draagframe van de maai-eenheid aan de draaipen van de hefarm is bevestigd (Figuur 80).



   Figuur 80

   1. Borgpen
   2. Draaipen van hefarm

4. Rol de maai-eenheid bij de machine vandaan.

1. Plaats de maai-eenheid vóór de machine.

2. Schuif het draagframe van de maai-eenheid op de draaipen van de hefarm (Figuur 80). Bevestig de maai-eenheid aan de pen; gebruik hiervoor de borgpen (voor Groundsmaster 4500-machines) of de borgmoer (voor Groundsmaster 4700-machines).

3. Monteer de hydraulische motor op de maai-eenheid (Figuur 79). Controleer of de O-ring zich op de juiste plaats bevindt en niet beschadigd is.

4. Smeer de as.

Controleer de voorrol op slijtage, wiebelen of klemmen. Voer onderhoud uit op de rol of de onderdelen ervan of vervang deze als u dergelijke zaken aantreft.

De maai-eenheid is in de fabriek ingesteld op een maaihoogte van 5 cm en met een harkmes van 7,9 mm. De hoogte-instellingen links en rechts zijn ook vooraf ingesteld binnen 0,7 mm van elkaar.

De maai-eenheid is zo ontworpen dat de kamer niet vervormd wordt wanneer het mes schokken ondergaat. Als het mes een vast voorwerp raakt, controleer dan of het mes is beschadigd en controleer of het mes nog nauwkeurig maait.

Vervang een mes als het een vast voorwerp heeft geraakt, of als het uit balans of krom is. Gebruik ter vervanging altijd originele Toro messen zodat u zeker bent van een veilig gebruik en optimale prestaties.

1. Parkeer de machine op een horizontaal oppervlak, zet de maai-eenheid in de hoogste stand, stel de parkeerrem in werking, schakel de motor uit en verwijder het sleuteltje.

   Note: Zet de maai-eenheid vast om te voorkomen dat dit per ongeluk naar beneden valt.

2. Pak het uiteinde van het mes vast met een doek of een dikke, gevoerde handschoen.

3. Verwijder de mesbout, de antiscalpeercup en het mes van de as (Figuur 84).



   Figuur 84

   1. Mesbout
   2. Antiscalpeercup

4. Monteer het mes, de antiscalpeercup en de mesbout; zet de mesbout vast met een torsie van 115 tot 149 N·m.

   Important: Het gebogen deel van het mes moet naar de binnenzijde van de maai-eenheid wijzen om een goede maaikwaliteit te garanderen.

   Note: Als u een vreemd voorwerp hebt geraakt, moet u alle moeren van de aspoelie vastdraaien met een torsie van 115 tot 149 N·m.

Zowel de snijranden als de vleugel – dat is het deel dat naar boven steekt tegenover de snijrand – zorgen ervoor dat het mes een goede maaikwaliteit levert. De vleugel zet het gras rechtop zodat het gelijkmatig wordt gemaaid. De vleugel slijt echter geleidelijk af tijdens het gebruik, en hierdoor zal de maaikwaliteit afnemen, ook al zijn de snijranden scherp. De snijrand van het mes moet scherp zijn zodat het gras wordt gemaaid en niet wordt afgescheurd. De snijrand is bot als de punten van de grassprieten bruin zijn of kapot zijn gescheurd. Slijp de snijranden om dit te verhelpen.

1. Parkeer de machine op een egale ondergrond, breng de maai-eenheden omhoog, stel de parkeerrem in werking, zet het tractiepedaal in de NEUTRAALSTAND en schakel de aftakas UIT. Zet daarna de motor uit en verwijder het sleuteltje.

2. Controleer nauwkeurig de uiteinden van het maaimes, in het bijzonder op de plaats waar het platte en het gebogen deel samenkomen (Figuur 85).

   Note: Omdat het metaal dat het platte en het gebogen deel van het mes verbindt kan wegslijten door zand en ander schurend materiaal, moet u dit steeds controleren voordat u gaat maaien. Als u slijtage merkt (Figuur 85), moet u het mes vervangen.



   Figuur 85

   1. Snijrand
   2. Gebogen deel
   3. Slijtage/groefvorming
   4. Scheur

3. Inspecteer de snijranden van alle messen en slijp de snijranden als deze bot zijn bramen vertonen (Figuur 86).

   Note: Slijp alleen de bovenkant van de snijrand en behoud de oorspronkelijke snijhoek om te zorgen dat het mes scherp blijft (Figuur 86). Het mes blijft in balans als u van beide snijranden dezelfde hoeveelheid metaal verwijdert.



   Figuur 86

   1. Onder de oorspronkelijke hoek slijpen.

   Note: Verwijder de messen en slijp ze op een slijpmachine. Nadat de snijranden zijn geslepen, monteert u het mes met de antiscalpeercup en de mesbout; zie Mes(sen) van de maai-eenheden verwijderen en monteren.
