Groundsmaster® 4500-D- ja 4700-D -ajoyksiköt

Model No. 30873-Serial No. 401110001 and Up

Model No. 30874-Serial No. 401410001 and Up

Johdanto

Tämä kone on ajettava vaakatasoleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa puistojen, golfkenttien, urheilukenttien ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen. Sitä ei ole tarkoitettu pensaiden leikkuuseen tai ruohon tai muun kasvuston leikkuuseen teiden varsilla eikä maatalouskäyttöön.

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa suoraan yhteyden Toroon osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyvää materiaalia, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää malli- ja sarjanumeron sijainnin ajoyksikön rungossa etuoikealla. Kirjoita numerot annettuun tilaan.

g036837

Kuva 1

  1. Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

  1. Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Tutustu koneen mukana toimitettuihin moottorin valmistajan tietoihin.

Turvaohjeet

Tämä kone on suunniteltu EN ISO 5395:2013 -standardin ja ANSI B71.4-2012 -määrityksen mukaisesti.

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

  • Lue ja sisäistä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä.

  • Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.

  • Älä käytä konetta ilman paikallaan olevia ja toimivia suojuksia ja muita suojalaitteita.

  • Älä mene heittoaukkojen eteen. Pidä sivulliset turvallisen matkan päässä koneesta.

  • Älä päästä lapsia käyttöalueelle. Älä anna lasten käyttää konetta.

  • Pysäytä kone ja sammuta moottori ennen huoltoa, polttoainesäiliön täyttämistä ja tukoksen poistamista koneesta.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja kiinnittämällä aina huomiota varoitusmerkkiin, joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon tai kuolemaan.

Lisää turvallisuusohjeita on tämän käyttöoppaan eri kohdissa.

Moottorin päästöhyväksyntä

Koneen moottori täyttää EU:n vaiheen III A vaatimukset.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal93-7818

93-7818

  1. Vaara – katso käyttöoppaasta ohjeet teräpulttien/muttereiden kiristämiseen momenttiin 115–149 N·m.
decal98-4387

98-4387

  1. Vaara: käytä kuulosuojaimia.
decal106-6754

106-6754

  1. Vaara: älä kosketa kuumia pintoja.
  2. Silpoutumisvaara, tuuletin; takertumisvaara, vyö: pysy etäällä liikkuvista osista.
decal106-6755

106-6755

  1. Moottorin jäähdytysjärjestelmä paineenalainen.
  2. Räjähdysvaara: lue käyttöopas.
  3. Vaara: älä kosketa kuumaa pintaa.
  4. Vaara: lue käyttöopas.
decal107-1971

107–1971

decal107-1972

107-1972

  1. Esineiden sinkoutumisvaara: Käytä vakioterää, kun levitin on asennettuna. Älä käytä korkeaa terää levittimen ollessa asennettuna.
decal117-4763

117-4763

  1. Kun haluat kytkeä seisontajarrun, kiinnitä jarrupolkimet lukitustapilla, paina seisontajarrun polkimia ja kytke varvaspoljin.
  2. Voit vapauttaa seisontajarrun irrottamalla lukitustapin ja vapauttamalla polkimet.
decal117-4764

117-4764

  1. Esineiden sinkoutumisvaara: pidä sivulliset turvallisen etäisyyden päässä koneesta.
  2. Käsien loukkaantumisvaara, leikkuuterä: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
  3. Jalkojen loukkaantumisvaara, leikkuuterä: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
decal117-4765

117-4765

  1. Lue käyttöopas.
  2. Älä käytä käynnistysapuja.
decal117-4766

117-4766

  1. Loukkaantumisvaara, tuuletin: pysy etäällä liikkuvista osista ja pidä kaikki suojukset ja suojalevyt paikoillaan.
decalbatterysymbols

Akkusymbolit

Akussa on joitain tai kaikki näistä symboleista.

  1. Räjähdysvaara
  2. Ei tulta, liekkejä eikä tupakointia
  3. Syövyttävien nesteiden / kemiallisten palovammojen vaara
  4. Käytä silmäsuojaimia.
  5. Lue käyttöopas.
  6. Pidä sivulliset turvallisen matkan päässä akusta.
  7. Käytä silmäsuojaimia: räjähtävät kaasut voivat sokeuttaa ja aiheuttaa muita vammoja.
  8. Akkuhappo voi sokeuttaa tai aiheuttaa vakavia syöpymiä.
  9. Huuhtele silmät heti vedellä ja hankkiudu heti lääkärin hoitoon.
  10. Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.
decal120-4159

120-4159

  1. Pois
  2. Valot
  3. Päällä
  4. Valokytkimen sijainti
  5. Nopea
  6. Portaaton nopeuden säätö
  7. Hidas
  8. Korkea
  9. Vetopyörä
  10. Matala
  11. Voimanulosotto (PTO)
  12. Lasku, vasen leikkuuyksikkö
  13. Lasku, keskimmäiset leikkuuyksiköt
  14. Lasku, oikea leikkuuyksikkö
decal120-8947

120-8947

  1. Vaara: lue käyttöopas.
  2. Kaatumissuojausta ei ole, kun turvakaari on alhaalla.
  3. Kaatumissuojausta ei ole, kun turvakaari on ylhäällä.
  4. Jos turvakaari on ylhäällä, käytä turvavyötä.
  5. Jos turvakaari on alhaalla, älä käytä turvavyötä.
  6. Aja hitaasti kääntyessäsi.
decal121-3884

121-3884

  1. Moottorin pysäytys
  2. Moottorin esilämmitys
  3. Moottorin käynnistys
decal121-3887

121-3887

  1. Lue käyttöopas.
decal136-2931

136-2931

Vain Groundsmaster 4500

  1. Nosta leikkuuyksiköt.
  2. Aseta vakionopeussäädin.
  3. Vapauta vakionopeussäädin.
decal127-3700

127-3700

Vain Groundsmaster 4700

  1. Nosta vasen leikkuuyksikkö.
  2. Nosta keskimmäiset leikkuuyksiköt.
  3. Nosta oikea leikkuuyksikkö.
  4. Aseta vakionopeussäädin.
  5. Vapauta vakionopeussäädin.
decal125-4605

125-4605

  1. Sähkötoiminen istuin (10 A)
  2. Työvalo (10 A)
  3. Moottori (10 A)
  4. Virtaliitäntä (10 A)
  5. Tietokeskus (2 A)
  6. Virransyöttö (10 A)
  7. GM4700-säädin (2 A)
  8. Virransyöttö (7,5 A)
  9. GM4500-säädin (2 A)
  10. Ohjaamo (60 A)
decal125-4606

125-4606

  1. Lue huoltotiedot käyttöoppaasta.
decal121-3627

121-3627

  1. Leikkuukorkeuden asetukset

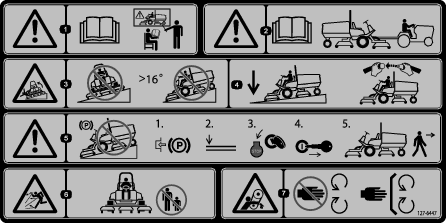

decal127-6447

127-6447

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

  1. Vaara: Lue käyttöopas. Kaikkien käyttäjien on saatava koulutus ennen koneen käyttöä.
  2. Vaara: lue hinausta koskevat tiedot käyttöoppaasta.
  3. Kaatumisvaara: älä aja rinteillä, joiden kaltevuus on yli 16 astetta.
  4. Kun ajat rinnettä alas, pidä leikkuuyksiköt alas laskettuina. Käytä aina turvavyötä koneen käytön aikana.
  5. Vaara: Älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
  6. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
  7. Takertumisvaara, hihna: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
decal127-6448

127-6448

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

  1. Vaara: Lue käyttöopas. Kaikkien käyttäjien on saatava koulutus ennen koneen käyttöä.
  2. Vaara: lue hinausta koskevat tiedot käyttöoppaasta.
  3. Kaatumisvaara: älä aja rinteillä, joiden kaltevuus on yli 21 astetta.
  4. Kun ajat rinnettä alas, pidä leikkuuyksiköt alas laskettuina. Käytä aina turvavyötä koneen käytön aikana.
  5. Vaara: Älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
  6. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
  7. Takertumisvaara, hihna: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

Käyttöönotto

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Varoitustarran vaihto (vain CE-koneet)

Vaiheeseen tarvittavat osat:

Varoitustarra1

Laitteissa, joiden on täytettävä eurooppalaiset CE-vaatimukset, varoitustarra osanumero 112-5297 on vaihdettava varoitustarraan osanumero 127-6447 (4500-sarjan koneet) tai varoitustarraan osanumero 127-6448 (4700-sarjan koneet).

Konepellin salvan asennus

Vaiheeseen tarvittavat osat:

Konepellin salvan tuki1
Niitti2
Aluslaatta1
Ruuvi (¼ × 2 tuumaa)1
Lukkomutteri (¼ tuumaa)1

  1. Irrota konepellin salpa sen tuesta.

  2. Irrota kaksi niittiä, jotka kiinnittävät konepellin salvan tuen konepeltiin (Kuva 3). Irrota konepellin salvan tuki konepellistä.

    g012628

    Kuva 3

    1. Konepellin salvan tuki
    2. Niitit

  3. Avaa konepelti, jotta pääset käsiksi reikien takaosiin.

  4. Kohdista CE-vaatimusten mukaisen lukitustuen reiät ja konepellin salvan tuki konepellin reikiin (Kuva 4).

    Note: Kohdista lukitustuki tasan konepeltiä vasten ja kohdista konepellin salvan tuki tasan lukitustukea vasten. Älä irrota pultti- ja mutterikokoonpanoa lukitustuen varresta.

    g012629

    Kuva 4

    1. CE-vaatimusten mukainen lukitustuki
    2. Pultti ja mutteri

  5. Kohdista konepellin sisällä aluslaatat konepellin reikiin.

  6. Niittaa tuet ja aluslaatat konepeltiin (Kuva 4).

  7. Sulje konepelti ja kiinnitä salpa sen tukeen (Kuva 5).

    g012630

    Kuva 5

    1. Konepellin salpa

  8. Lukitse salpa paikalleen ruuvaamalla pultti konepellin salvan tuen toiseen varteen (Kuva 6). Kiristä pultti, mutta älä kiristä mutteria.

    g012631

    Kuva 6

    1. Pultti
    2. Mutteri
    3. Konepellin salvan tuen varsi

Rullan kaapimen säätö (lisävaruste)

Lisävarusteena saatava takarullan kaavin toimii parhaiten, kun kaapimen ja rullan välissä on yhtenäinen 0,5–1 mm:n rako.

  1. Löysää rasvanippa ja kiinnitysruuvi (Kuva 7).

    g011346

    Kuva 7

    1. Rullan kaavin
    2. Kiinnitysruuvi
    3. Rasvanippa

  2. Liu’uta kaavinta ylös tai alas, kunnes tangon ja rullan välinen rako on 0,5–1 mm.

  3. Kiristä rasvanippa ja ruuvi vuorotellen momenttiin 41 N·m.

Levittimen asennus (lisävaruste)

  1. Puhdista huolella roskat kotelon takaseinän ja vasemman seinän asennusaukoista.

  2. Asenna levitin taka-aukkoon ja kiinnitä se viidellä laippakantapultilla (Kuva 8).

    g011347

    Kuva 8

    1. Levitin

  3. Varmista, että levitin ei osu terän kumpaankaan päähän eikä työnny kotelon takaseinän pinnan sisään.

    Hengenvaara

    Jos käytetään korkeaa terää levittimen kanssa, terä voi rikkoutua, mistä voi aiheutua henkilövahinko tai kuolema.

    Älä käytä korkeaa terää levittimen kanssa.

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Laske leikkuuyksiköt.

  3. Kytke seisontajarru.

  4. Sammuta moottori ja irrota virta-avain.

  5. Tarkista rengaspaineet ennen käyttöä. Katso kohta Rengaspaineen tarkistus.

    Important: Pidä rengaspaineet oikeissa lukemissa, jotta leikkuujälki pysyy hyvänä ja kone toimii oikein. Älä käytä liian alhaisia rengaspaineita.

  6. Tarkista taka-akselin voiteluaineen määrä ennen kuin käynnistät moottorin ensimmäistä kertaa. Katso Taka-akselin voiteluaineen tarkistus.

  7. Tarkista moottoriöljyn määrä ennen moottorin käynnistystä. Katso kohta Moottoriöljyn määrän tarkistus.

  8. Tarkista hydraulinesteen määrä ennen moottorin käynnistystä. Katso kohta Hydraulinesteen määrän tarkistus.

  9. Tarkista jäähdytysjärjestelmä ennen moottorin käynnistystä. Katso kohta Jäähdytysjärjestelmän tarkastus.

  10. Rasvaa kone ennen käyttöä. Katso kohta Laakerien ja holkkien rasvaus. Koneen rasvauksen laiminlyönti saattaa aiheuttaa tärkeiden osien ennenaikaisen vioittumisen.

Laitteen yleiskatsaus

g009979

Kuva 9

  1. Jarrupoljin
  2. Polkimen lukitussalpa
  3. Seisontajarrun poljin
  4. Ajopoljin
  5. Ohjauspyörän kallistuspoljin

Ajopoljin

Ajopoljin (Kuva 9) ohjaa käyttöä eteen- ja taaksepäin. Polkimen yläosaa painamalla kone liikkuu eteenpäin ja polkimen alaosaa painamalla taaksepäin.

Kone voidaan pysäyttää seuraavilla tavoilla:

  • Nosta jalkaa ajopolkimelta ja anna polkimen palautua keskiasentoon. Kone jarruttaa dynaamisesti ja pysähtyy pehmeästi.

  • Paina peruutuspoljinta lyhyen aikaa. Tämä pysäyttää koneen nopeammin kuin dynaaminen jarrutus.

Note: Hätäjarrutustilanteissa paina sekä käyttöjarrupolkimia että peruutuspoljinta edellä kuvatulla tavalla. Tämä on nopein tapa pysäyttää kone.

Jarrupolkimet

Koneessa on kaksi jarrupoljinta kahta erillistä pyöräjarrua varten. Niiden avulla voidaan helpottaa kääntymistä ja pysäköintiä sekä parantaa pitoa rinteissä. Polkimet voidaan salvata yhteen seisontajarrukäyttöä ja kuljetusta varten (Kuva 9).

Polkimen lukitussalpa

Polkimen lukitussalpa yhdistää polkimet seisontajarrun kytkemistä varten (Kuva 9).

Seisontajarrun poljin

Kun haluat kytkeä seisontajarrun (Kuva 9), yhdistä polkimet toisiinsa polkimen lukitussalvalla, kytke varvaspoljin ja paina oikea jarrupoljin alas. Kun haluat vapauttaa seisontajarrun, paina yhtä jarrupoljinta, kunnes seisontajarrun salpa palautuu.

Ohjauspyörän kallistuksen poljin

Paina ohjauspyörän kallistuksen poljin alas ja kallista ohjauspyörä haluamaasi asentoon. Lukitse sitten säätö vapauttamalla poljin (Kuva 9).

Avainkytkin

Avainkytkimessä (Kuva 10) on kolme asentoa: PYSäYTYS, KäYNNISSä/ESILäMMITYS ja KäYNNISTYS.

g020433

Kuva 10

  1. Nostokytkimet (vain Groundsmaster 4700)
  2. Nostokytkin (Groundsmaster 4500 ja 4700)
  3. Voimanulosoton kytkin
  4. Avainkytkin
  5. Tietokeskus
  6. Hi–Lo-nopeussäädin
  7. Moottorin nopeuskytkin
  8. Valokytkin
  9. Vakionopeussäädin

Moottorin nopeuskytkin

Moottorin nopeuskytkimessä (Kuva 10) on kaksi tilaa, joilla moottorin nopeutta voi muuttaa. Moottorin nopeutta voidaan nostaa tai laskea 100 kierr./min:n askelin napauttamalla kytkintä. Kun kytkintä pidetään painettuna, moottori siirtyy automaattisesti korkealle tai alhaiselle joutokäyntinopeudelle sen mukaan, kumpaa kytkimen päätä painetaan.

Voimanulosoton (PTO) kytkin

Voimanulosoton kytkimessä on kaksi asentoa: ULOS (KäYNNISTYS) ja SISääN (PYSäYTYS). Kytke leikkuuyksiköiden terät vetämällä voimanulosoton painike ulos. Vapauta leikkuuyksiköiden terät painamalla painike alas (Kuva 10).

Ylemmän ja alemman nopeusalueen säädin

Kytkimellä (Kuva 10) voidaan nostaa nopeusaluetta koneen kuljettamista varten. Kun haluat vaihtaa moottorin nopeutta ylemmän ja alemman nopeusalueen välillä, nosta leikkuuyksiköt, vapauta voimanulosotto ja vakionopeussäädin, siirrä ajopoljin VAPAA-asentoon ja aja konetta alhaisella nopeudella.

Note: Leikkuuyksiköitä ei voida käyttää ja/tai laskea kuljetusasennosta, kun kytkin on ylemmällä nopeusalueella.

Nostokytkimet

Nostokytkimillä nostetaan ja lasketaan leikkuuyksiköt (Kuva 10). Laske leikkuuyksiköt painamalla kytkimet eteenpäin ja nosta leikkuuyksiköt painamalla kytkimet taaksepäin. Kun käynnistät koneen ja leikkuuyksiköt ovat ala-asennossa, paina nostokytkin alas, jolloin leikkuuyksiköt kelluvat ja leikkaavat.

Note: Leikkuuyksiköitä ei voi laskea ylemmällä nopeusalueella. Ne eivät myöskään nouse tai laskeudu, jos käyttäjä on poissa istuimelta moottorin käydessä. Lisäksi leikkuuyksiköt laskeutuvat, kun avain on KäYNNISSä-asennossa ja kuljettaja istuu istuimella.

Vakionopeussäätimen kytkin

Vakionopeussäätimen kytkimellä voidaan lukita polkimen asento ja säilyttää haluttu ajonopeus (Kuva 10). Vakionopeussäädin poistetaan käytöstä painamalla kytkimen takaosaa, kytkimen keskiasento ottaa vakionopeussäätimen käyttöön ja kytkimen etuosalla määritetään haluttu ajonopeus.

Note: Polkimen asento voidaan vapauttaa myös painamalla joko jarrupoljinta tai siirtämällä ajopoljin peruutusasentoon yhden sekunnin ajaksi.

Valokytkin

Kytke valot painamalla kytkimen alareunaa (Kuva 10). Katkaise valot painamalla kytkimen yläreunaa.

Pistorasia

12voltin jännitteellä toimivat sähkökäyttöiset lisävarusteet saavat virtaa pistorasiasta (Kuva 11).

g036845

Kuva 11

  1. Pistorasia
  2. Pussin pidike

Pussin pidike

Käytä pussin pidikettä säilytykseen (Kuva 11).

Istuimen säädöt

Istuimen säätövipu

Siirrä istuimen sivulla olevaa säätövipua ulospäin, liu’uta istuin haluamaasi asentoon ja vapauta vipu, niin istuin lukittuu asentoonsa (Kuva 12).

g024916

Kuva 12

  1. Painomittari
  2. Painonsäätövipu
  3. Istuimen säätövipu
  4. Istuimen selkänojan säätövipu
  5. Käsinojan säätönuppi

Käsinojan säätönuppi

Säädä käsinojan kulmaa kiertämällä nuppia (Kuva 12).

Istuimen selkänojan säätövipu

Säädä istuimen selkänojan kulmaa siirtämällä vipua (Kuva 12).

Painomittari

Painomittari näyttää, kun istuin on säädetty käyttäjän painon mukaan (Kuva 12). Säädä korkeutta siten, että jousitus osuu vihreällä merkitylle alueelle.

Painonsäätövipu

Säädä istuin käyttäjän painon mukaan tällä vivulla (Kuva 12). Voit nostaa ilmanpainetta vetämällä vipua ylös ja laskea painetta painamalla vipua alas. Säätö on oikea, kun painomittari on vihreällä alueella.

Tietokeskuksen LCD-näytön käyttö

Tietokeskuksen LCD-näytössä on tietoja koneen käyttötilasta, vianmääritystietoja ja muita koneeseen liittyviä tietoja (Kuva 13). Tietokeskuksessa on odotusnäyttö ja päätietonäyttö. Odotusnäytön ja päätietonäytön välillä voidaan siirtyä milloin tahansa painamalla jotakin tietokeskuksen painiketta ja valitsemalla sitten sopiva nuolen suunta.

g020650

Kuva 13

  1. Merkkivalo
  2. Oikea painike
  3. Keskimmäinen painike
  4. Vasen painike

  • Vasenta painiketta, valikon käyttöpainiketta / takaisin-painiketta painamalla voi käyttää tietokeskuksen valikoita. Sen avulla voidaan myös poistua avoinna olevasta valikosta.

  • Keskimmäisellä painikkeella voi selata valikoita alaspäin.

  • Oikealla painikkeella voi avata lisätietoja sisältävän valikon, jos oikealle osoittava nuoli on näkyvissä.

  • Äänimerkki kuuluu, kun leikkuuyksiköitä lasketaan, näytössä on ilmoituksia tai koneessa on vika.

Note: Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen sillä hetkellä käytössä olevan toiminnon.

Tietokeskuksen kuvakkeiden selitykset

SERVICE DUEIlmoittaa, milloin on tehtävä määräaikaishuolto.
GraphicJäljellä oleva aika ennen huoltoa
GraphicNollaa huoltoaika Graphic
GraphicMoottorin käyntinopeuden tila
GraphicTietokuvake
GraphicEnimmäisajonopeuden asetus
GraphicNopea
GraphicHidas
GraphicPuhallin puhaltaa taaksepäin
GraphicIlmanoton lämmitin on käytössä
GraphicNosta vasen leikkuuyksikkö.
GraphicNosta keskimmäinen leikkuuyksikkö
GraphicNosta oikea leikkuuyksikkö
GraphicKuljettajan on oltava istuimella
GraphicSeisontajarru on kytkettynä
GraphicYlempi nopeusalue
GraphicVapaa
GraphicKäytössä alempi nopeusalue
GraphicJäähdytysnesteen lämpötila (°C tai °F)
GraphicLämpötila (kuuma)
GraphicAjo tai ajopoljin
GraphicEi sallittu
GraphicKäynnistä moottori.
GraphicVoimanulosotto on käytössä.
GraphicVakionopeussäädin on käytössä.
GraphicSammuta moottori
GraphicMoottori
GraphicAvainkytkin
GraphicLeikkuuyksiköt laskeutuvat
GraphicLeikkuuyksiköt nousevat
GraphicPIN-koodi
GraphicHydraulinesteen lämpötila
GraphicCAN-väylä
GraphicTietokeskus
GraphicViallinen tai epäonnistunut
GraphicKeskimmäinen
GraphicOikea
GraphicVasen
GraphicPolttimo
GraphicTEC-ohjaimen tai johdinsarjan ohjaimen lähtöliitäntä
GraphicYli sallitun alueen
GraphicAlle sallitun alueen
Graphic/GraphicAlueen ulkopuolella
GraphicKytkin
GraphicKuljettajan on vapautettava kytkin.
GraphicKuljettajan on vaihdettava ilmoitettuun tilaan.
Symboleja käytetään usein yhdistelminä, jolloin ne muodostavat lauseita. Alla on joitakin esimerkkejä.
GraphicVaihda kone vapaalle.
GraphicMoottorin käynnistys ei sallittu
GraphicMoottori sammutetaan.
GraphicMoottorin jäähdytysneste on liian kuumaa.
GraphicHydraulineste on liian kuumaa.
GraphicIstuudu istuimelle tai kytke seisontajarru.

Graphic Pääsy vain PIN-koodilla

Valikoiden käyttö

Avaa tietokeskuksen valikko painamalla päänäytössä valikkopainiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin:

Päävalikko
Valikon kohtaKuvaus
ViatSisältää luettelon koneen viimeaikaisista vioista. Lisätietoja on huolto-oppaassa.
HuoltoSisältää koneeseen liittyviä tietoja, kuten käyttötunnit ja muita vastaavia lukuja.
DiagnostiikkaLuettelo koneen tiloista. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee nopeasti, mitkä koneen ohjaimet ovat käytössä ja mitkä pois käytöstä.
AsetuksetMahdollistaa tietokeskuksen näyttöasetusten muuttujien muokkaamisen
TietojaLuettelee koneen mallinumeron, sarjanumeron ja ohjelmiston version
Huolto
Valikon kohtaKuvaus
Hours (tunnit)Näyttää kokonaisajan, jonka kone, moottori ja puhallin ovat olleet käytössä, sekä ajan, jonka verran konetta on kuljetettu ja kuinka kauan se on ollut ylikuumentunut
Counts (lukemat)Näyttää koneen käynnistysten, leikkuuyksikön/voimanulosoton käyttöjaksojen ja taaksepäinpuhallusten määrän
Vianmääritys
Valikon kohtaKuvaus
Left Cutting Unit (Vasen leikkuuyksikkö)Lisätietoja Engine Run -valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
Center Cutting Unit (Keskimmäinen leikkuuyksikkö)
Right Cutting Unit (Oikea leikkuuyksikkö)
Traction (Veto)
HI/LO Range (Ylempi/alempi nopeusalue)
PTO (Voimanulosotto)
Engine (Moottori)
Cruise (Vakionopeus)
Asetukset
Valikon kohtaKuvaus
YksikötKontrolloi tietokeskuksen yksiköitä (brittiläiset mitat tai metrijärjestelmä)
KieliTietokeskuksessa käyttävien kielten hallinta*
TaustavaloLCD-näytön kirkkauden säätö
KontrastiLCD-näytön kontrastin säätö
Suojatut valikotAntaa käyttäjän, jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita.
Suojaa asetuksetMahdollistaa asetusten muuttamisen suojatuissa asetuksissa
Automaattinen joutokäynti GraphicSäätelee aikaa, jonka jälkeen käyttämätön kone siirtyy joutokäyntitilaan
Leikkuunopeus GraphicSäätelee enimmäisnopeutta leikattaessa (alempi nopeusalue)
Kuljetusnopeus GraphicSäätelee enimmäisnopeutta, kun laitetta kuljetetaan (ylempi nopeusalue)
Smart Power GraphicKytkee Smart Power -tilan päälle ja pois
Vastapaino GraphicSäätelee leikkuuyksiköissä käytettävää vastapainoa
Turnaround (kääntötila) GraphicKytkee kääntötilan päälle ja pois

*Vain kuljettajalle tarkoitetut tekstit on käännetty. Viat-, Huolto- ja Diagnostiikka-näytöt on tarkoitettu huoltohenkilöstölle. Otsikot on käännetty valitulle kielelle, mutta valikkovaihtoehdot ovat englanniksi.

Graphic Suojatussa valikossa – pääsy vain PIN-koodilla

Tietoja
Valikon kohtaKuvaus
MalliNäyttää koneen mallinumeron
SNNäyttää koneen sarjanumeron
OhjelmistoversioNäyttää pääohjaimen ohjelmiston version

Suojatut valikot

Tietokeskuksen asetusvalikossa on viisi käyttökokoonpanoasetusta, joita voidaan säätää. Ne ovat automaattinen joutokäynti, enimmäisleikkuuajonopeus, enimmäiskuljetusajonopeus, Smart Power, leikkuuyksiköiden vastapaino ja kääntötila. Asetukset ovat suojatussa valikossa.

Pääsy suojatun valikon asetuksiin

  1. päävalikosta etsimällä Asetukset-valikon ja painamalla oikeaa painiketta.

  2. Asetukset-valikosta etsimällä suojatun valikon ja painamalla oikeaa painiketta.

  3. PIN-koodi annetaan painamalla keskimmäistä painiketta, antamalla ensimmäinen numero ja siirtymällä sitten seuraavaan numeroon painamalla oikeaa painiketta.

  4. Anna toinen numero keskimmäistä painiketta painamalla ja siirry sitten seuraavaan numeroon painamalla oikeaa painiketta.

  5. Anna kolmas numero keskimmäistä painiketta painamalla ja siirry sitten seuraavaan numeroon painamalla oikeaa painiketta.

  6. Anna neljäs numero keskimmäistä painiketta painamalla ja paina sitten oikeaa painiketta.

  7. Vahvista koodi painamalla keskimmäistä painiketta.

Suojatun valikon asetusten tarkastelu- ja muutosmahdollisuuksia voi muuttaa. Siirry suojattuun valikkoon ja vieritä alas kohtaan Suojaa asetukset. Suojaa asetukset voidaan vaihtaa POIS-tilaan oikealla painikkeella. Tällöin asetuksia voidaan tarkastella ja muuttaa suojatussa valikossa ilman PIN-koodia. Jos Suojaa asetukset on PääLLä-tilassa, suojatut vaihtoehdot eivät ole näkyvissä ja niiden vaihtamiseksi suojatussa valikossa tarvitaan PIN-koodi. Kun PIN-koodi on asetettu, toiminto otetaan käyttöön ja tallennetaan kääntämällä avain PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

Suojatun valikon asetusten näyttäminen ja muuttaminen

  1. Siirry suojatussa valikossa alas kohtaan Suojaa asetukset.

  2. Suojaa asetukset voidaan vaihtaa POIS-tilaan oikealla painikkeella. Tällöin asetuksia voidaan tarkastella ja muuttaa ilman PIN-koodia.

  3. Näytä ja muuta asetuksia PIN-koodilla valitsemalla PääLLä vasemmalla painikkeella, asettamalla PIN-koodi ja kääntämällä avain PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

Automaattisen joutokäynnin asetus

  1. Siirry Asetukset-valikon kohtaan Automaattinen joutokäynti.

  2. Vaihda oikeaa painiketta painamalla automaattisen joutokäynnin asetukseksi Pois, 8S, 10S, 15S, 20S tai 30S.

Sallitun enimmäisleikkuunopeuden asetus

  1. Etsi Asetukset-valikosta Leikkuunopeus-kohta ja paina oikeaa painiketta.

  2. Lisää enimmäisleikkuunopeutta 5 %:n askelin arvojen 50 % ja 100 % välillä painamalla oikeanpuoleista painiketta.

  3. Vähennä enimmäisleikkuunopeutta 5 %:n askelin arvojen 50 % ja 100 % välillä painamalla keskimmäistä painiketta.

  4. Poistu valikosta painamalla vasemmanpuoleista painiketta.

Sallitun enimmäiskuljetusnopeuden asetus

  1. Etsi Asetukset-valikosta kohta Transport Speed (kuljetusnopeus) ja paina oikeanpuoleista painiketta.

  2. Lisää enimmäiskuljetusnopeutta 5 %:n askelin arvojen 50 % ja 100 % välillä painamalla oikeanpuoleista painiketta.

  3. Vähennä enimmäiskuljetusnopeutta 5 %:n askelin arvojen 50 % ja 100 % välillä painamalla keskimmäistä painiketta.

  4. Poistu valikosta painamalla vasemmanpuoleista painiketta.

Smart Power -toiminnon kytkeminen PÄÄLLE/POIS

  1. Siirry asetusvalikon kohtaan Smart Power.

  2. Kytke toiminto PääLLE tai POISpainamalla oikeaa painiketta.

  3. Poistu valikosta painamalla vasenta painiketta.

Vastapainon asetus

  1. Etsi Asetukset-valikosta Vastapaino-kohta ja paina oikeaa painiketta.

  2. Vaihda Alh-, Keski- ja Korkean asetuksen välillä painamalla oikeaa painiketta.

Kun olet lopettanut asetusten säätämisen suojatussa valikossa, siirry päävalikkoon painamalla vasenta painiketta. Siirry sitten ajovalikkoon painamalla vasenta painiketta.

Kääntötilan kytkeminen PÄÄLLE/POIS

  1. Siirry Asetukset-valikon kohtaan Turnaround (kääntötila).

  2. Kytke toiminto PääLLE tai POISpainamalla oikeaa painiketta.

  3. Poistu valikosta painamalla vasenta painiketta.

Polttoaineen kulutuksen tarkastelu

Koneen koko käyttöiän aikaista polttoaineen keskikulutusta voi tarkastella huoltovalikossa.

g198614

Kuva 14

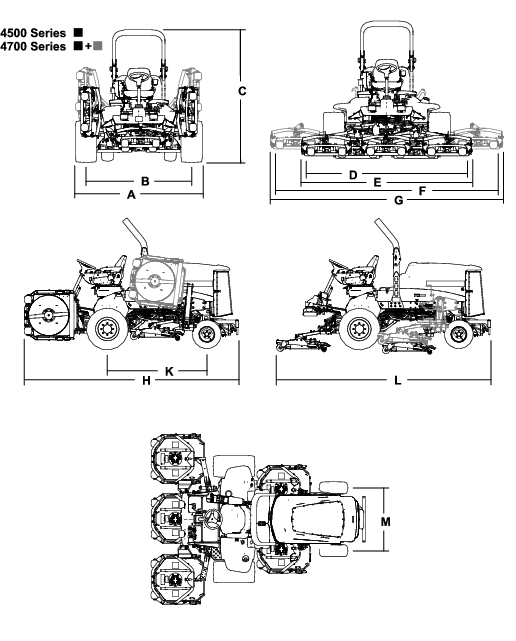

Koneen tekniset tiedot

Teknisten tietojen taulukko

Kuvaus4500-DKuva 14 viite4700-DKuva 14, viite
Leikkuuleveys280 cmD380 cmF
Kokonaisleveys
 Leikkuuyksiköt alhaalla286 cmE391 cmG
 Leikkuuyksiköt ylhäällä (kuljetus)224 cmA224 cmA
Pyöräväli
 Eturenkaat224 cmB224 cmB
 Takarenkaat141 cmM141 cmM
Korkeus kaatumissuojausjärjestelmän kanssa226 cmC226 cmC
Kokonaispituus
 Leikkuuyksiköt alhaalla370 cmH370 cmH
 Leikkuuyksiköt ylhäällä (kuljetus)370 cmL370 cmL
Maavara15 cm15 cm
Akseliväli171 cmK171 cmK
Nettopaino1 937 kg2 277 kg
(leikkuuyksiköiden kanssa ja ilman polttoainetta)

Note: Ominaisuuksia ja rakennetta voidaan muuttaa ilmoittamatta.

Leikkuuyksikön tekniset tiedot

Teknisten tietojen taulukko

Pituus86,4 cm
Leveys86,4 cm
Korkeus24,4 cm kannattimen kiinnikkeeseen
26,7 cm leikkuukorkeuden ollessa 1,9 cm
34,9 cm leikkuukorkeuden ollessa 10,2 cm
Paino88 kg

Lisätarvikkeet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai jakelijaan tai siirry osoitteeseen www.Toro.com, josta löytyy luettelo hyväksytyistä lisälaitteista ja -varusteista.

Suojaa Toro-laitteistoinvestointi ja huolehdi sen toiminnasta käyttämällä alkuperäisiä Toro-varaosia. Toro toimittaa alkuperäisiä varaosia, jotka on suunniteltu erityisen tarkasti laitteidemme teknisten määritysten mukaisesti. Vaadi alkuperäisiä Toro-varaosia ja voit olla huoletta.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Ennen käyttöä

Turvallisuus ennen käyttöä

Yleinen turvallisuus

  • Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

  • Selvitä, kuinka koneen saa pysäytettyä ja moottorin sammutettua nopeasti.

  • Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja suojalevyt ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

  • Tarkasta aina ennen liikkumista, että terät, teräpultit ja leikkuujärjestelmät ovat hyvässä käyttökunnossa. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyisi.

  • Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, joita kone voi singota.

Polttoaineturvallisuus

  • Käsittele polttoainetta erittäin varovasti. Se on tulenarkaa, ja höyryt räjähtävät herkästi.

  • Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.

  • Käytä vain hyväksyttyä polttoaineastiaa.

  • Älä koskaan irrota polttoainesäiliön korkkia tai täytä polttoainesäiliötä moottorin ollessa käynnissä tai kuuma.

  • Älä täytä polttoainesäiliötä suljetussa tilassa.

  • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

  • Jos polttoainetta roiskuu, älä yritä käynnistää moottoria. Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin polttoainehöyryt ovat hälvenneet.

Moottoriöljyn määrän tarkistus

Tarkista moottorin kampikammion öljymäärä ennen moottorin käynnistämistä ja koneen käyttämistä. Katso kohta Moottoriöljyn määrän tarkistus.

Jäähdytysjärjestelmän tarkastus

Ennen kuin käynnistät moottorin ja käytät konetta, tarkasta jäähdytysjärjestelmä. Katso kohta Jäähdytysjärjestelmän tarkastus.

Hydraulijärjestelmän tarkastus

Ennen kuin käynnistät moottorin ja käytät konetta, tarkasta hydraulijärjestelmä. Katso kohta Hydraulinesteen määrän tarkistus.

Vedenerottimen tyhjennys

Tyhjennä vesi tai muut kertymät vedenerottimesta. Katso kohta Veden tyhjennys polttoaineen-/vedenerottimesta.

Taka-akselin ja vaihteiston tarkistus vuotojen varalta

Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta. Katso kohta Taka-akselin ja vaihteiston tarkistus vuotojen varalta.

Polttoainesäiliön täyttö

Polttoainesäiliön tilavuus

Polttoainesäiliön tilavuus: 83 l

Polttoaineen tiedot

Seuraavien varoitusten laiminlyönti saattaa vaurioittaa moottoria.

  • Dieselpolttoaineen sijasta ei saa käyttää paloöljyä tai bensiiniä.

  • Dieselpolttoaineeseen ei saa sekoittaa paloöljyä tai käytettyä moottoriöljyä.

  • Polttoainetta ei sää säilyttää säiliöissä, joiden sisäpinta on sinkitty.

  • Polttoaineen lisäaineita ei saa käyttää.

Petrodiesel

Käytä vain puhdasta, tuoretta dieselpolttoainetta tai biodieseliä, jonka rikkipitoisuus on alhainen (<500 ppm) tai erittäin alhainen (<15 ppm). Setaaniluvun on oltava vähintään 40. Jotta polttoaine olisi tuoretta, osta sitä vain 180 päivän tarpeeseen.

Käytä kesälaatuista dieselpolttoainetta (nro 2-D) yli –7 °C:n lämpötiloissa ja talvilaatuista dieselpolttoainetta (nro 1-D tai nro 1-D/2-D-seosta) alle –7 °C:n lämpötiloissa. Talvilaatuisen polttoaineen leimahduspiste on alhaisempi, ja sen kylmävirtausominaisuudet helpottavat käynnistystä ja vähentävät polttoainesuodattimen tukkeutumista.

Kesälaatuisen polttoaineen käyttö lämpötilan ollessa yli –7 °C pidentää polttoainepumpun käyttöikää ja antaa talvilaatuista polttoainetta enemmän tehoa.

Biodiesel

Tässä laitteessa voidaan käyttää myös polttoaineseosta, jossa on enintään 20 % biodieseliä (B20). Seoksen petrodieselosuuden rikkipitoisuuden on oltava alhainen tai erittäin alhainen. Noudata seuraavia varo-ohjeita:

Biodieselpolttoaineen tiedot: ASTM D6751 tai EN 14214

Polttoaineseoksen tiedot: ASTM D975 tai EN 590

Noudata seuraavia varo-ohjeita:

  • Biodieselseokset voivat vahingoittaa maalattuja pintoja.

  • Käytä kylmällä säällä korkeintaan B5-seosta (biodieselpitoisuus 5 %).

  • Tarkkaile polttoaineen kanssa kosketuksiin joutuvia tiivisteitä ja letkuja, sillä ne voivat haurastua ajan mittaan.

  • Koneen polttoainesuodattimeen voi muodostua tukoksia jonkin aikaa biodieselseosten käytön aloittamisen jälkeen.

  • Lisätietoja biodieselistä saa valtuutetulta Toro-jälleenmyyjältä.

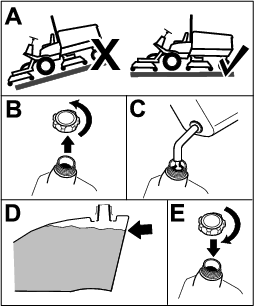

Polttoaineen lisäys

g198621g198620

Kuva 15

  1. Pysäköi kone tasaiselle alustalle (Kuva 15).

  2. Irrota polttoainesäiliön korkki (Kuva 15).

  3. Lisää polttoainetta säiliöön, kunnes pinta on 6–13 mm täyttökaulan alareunan alapuolella (Kuva 15).

    Note: Täytä säiliö noin 6–13 mm säiliön – ei täyttökaulan – yläreunan alapuolelle.

  4. Aseta polttoainesäiliön korkki tiukasti paikalleen, kun olet täyttänyt säiliön (Kuva 15).

Note: Täytä polttoainesäiliö aina käytön jälkeen, jos mahdollista. Tämä estää kosteutta tiivistymästä polttoainesäiliön sisälle.

Rengaspaineen tarkistus

HuoltoväliHuoltotoimenpide
Aina ennen käyttöä tai päivittäin
  • Rengaspaineen tarkistus
    		•

    Renkaiden rengaspaineen on oltava 1,38 bar.

    Important: Pidä renkaiden paineet suositelluissa rajoissa, jotta leikkuujäljen laatu pysyy hyvänä ja kone toimii oikein. Älä käytä liian alhaisia rengaspaineita.Tarkista kaikkien renkaiden rengaspaineet ennen koneen käyttöä.

    g001055

    Kuva 16

    Pyöränmuttereiden kireyden tarkistus

    HuoltoväliHuoltotoimenpide
    Ensimmäisen käyttötunnin jälkeen
  • Kiristä pyöränmutterit.
    		•
    10 ensimmäisen käyttötunnin jälkeen
  • Kiristä pyöränmutterit.
    		•
    200 käyttötunnin välein
  • Kiristä pyöränmutterit.
    		•

    Kiristä pyöränmutterit momenttiin 115–136 N∙m oikeassa järjestyksessä (Kuva 17 ja Kuva 18).

    g033358

    Kuva 17

    Etupyörät

    g033359

    Kuva 18

    Takapyörät

    Vaara

    Pyöränmuttereiden väärä kireys saattaa johtaa henkilövahinkoihin.

    Kiristä pyöränmutterit asianmukaiseen momenttiin.

    Turvakaaren säätö

    Vaara

    Kaatumisesta aiheutuvan loukkaantumisen tai kuoleman välttämiseksi turvakaari on pidettävä nostettuna lukitussa asennossa ja turvavyötä on käytettävä.

    Varmista, että istuin on kiinnitetty istuimen salvalla.

    Vaara

    Kaatumissuojausta ei ole, kun turvakaari on alhaalla.

    • Älä käytä konetta epätasaisessa maastossa tai rinteessä, jos turvakaari on alhaalla.

    • Laske turvakaari vain silloin, kun se on aivan välttämätöntä.

    • Älä käytä turvavyötä, kun turvakaari on alhaalla.

    • Aja hitaasti ja varovasti.

    • Nosta turvakaari ylös heti, kun tilaa on riittävästi.

    • Tarkista vapaa alikulkukorkeus (esim. puiden oksat, porttikäytävät, sähkölinjat) ennen kuin ajat mahdollisen esteen alitse. Varo osumasta esteeseen.

    Important: Turvavyötä on käytettävä aina, kun turvakaari on nostettuna ja lukitussa asennossa. Älä käytä turvavyötä, kun turvakaari on ala-asennossa.

    Turvakaaren lasku

    Important: Laske turvakaari vain silloin, kun se on välttämätöntä.

    Important: Varmista, että istuin on kiinnitetty istuimen salvalla.

    g201853

    Kuva 19

    Turvakaaren nosto

    g201854

    Kuva 20

    Leikkuukorkeuden säätö

    Important: Leikkuuyksiköt leikkaavat yleensä noin 6 mm alempaa kuin kelaleikkuuyksikkö, jossa on sama pukkiasetus. Leikkuuyksiköiden pukkiasetus on ehkä säädettävä 6 mm korkeammaksi kuin samaa aluetta leikkaavien kelaleikkuuyksiköiden asetus.

    Important: Takaleikkuuyksiköihin päästään huomattavasti paremmin käsiksi, jos leikkuuyksikkö irrotetaan koneesta.

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksikkö maahan, sammuta moottori ja irrota virta-avain.

    2. Löysää pulttia, jolla leikkuukorkeuden kannattimet on kiinnitetty leikkuukorkeuslevyyn (edessä ja molemmilla puolilla), kuvan mukaisesti (Kuva 21).

    3. Aloita etummaisesta asetuksesta ja irrota pultti.

      g011344

      Kuva 21

      1. Leikkuukorkeuskannatin
      2. Leikkuukorkeuslevy
      3. Välikappale

    4. Tue koteloa ja irrota välikappale (Kuva 21).

    5. Säädä kotelo haluttuun leikkuukorkeuteen ja asenna välikappale vastaavan leikkuukorkeuden aukkoon ja loveen (Kuva 22)

      g201855

      Kuva 22

    6. Aseta levy kohdakkain välikappaleen kanssa.

    7. Asenna pultti sormitiukkuuteen.

    8. Toista säätövaiheet 4–7 molemmilla puolilla.

    9. Kiristä kaikki kolme pulttia momenttiin 41 N·m. Kiristä aina etupultti ensin.

      Note: Yli 3,8 cm:n säädöille voidaan joutua käyttämään tilapäistä asennusta välikorkeuteen, jotta osat eivät juutu kiinni toisiinsa (esim. vaihdettaessa 3,1 cm:n leikkuukorkeudesta 7 cm:n korkeuteen).

    Turvakytkinten tarkastus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkasta turvakytkimet.
    		•

    Varoitus

    Jos turvakytkimet ovat irronneet tai vaurioituneet, kone saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

    • Älä kajoa turvakytkimiin.

    • Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

    Turvakytkimet on suunniteltu sammuttamaan kone kuljettajan noustessa istuimelta ajopolkimen ollessa painettuna. Kuljettaja voi kuitenkin nousta istuimelta, kun moottori on käynnissä ja ajopoljin on VAPAA-asennossa. Vaikka moottori pysyy käynnissä, kun voimanulosoton kytkin vapautetaan ja ajopoljin vapautetaan, moottori on sammutettava ennen istuimelta nousemista.

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt alas ja käännä avain PYSäYTYS-asentoon.

    2. Paina ajopoljinta ja käännä avain KäYNNISSä-asentoon.

      Note: Jos moottori käynnistyy, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.

    3. Käännä avain KäYNNISSä-asentoon, nouse istuimelta ja siirrä voimanulosoton kytkin PääLLä-asentoon.

      Note: Voimanulosoton vipu ei saa kytkeytyä päälle. Jos voimanulosoton vipu kytkeytyy päälle, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.

    4. Kytke seisontajarru, käännä avain KäYNNISSä-asentoon ja siirrä ajopoljin pois VAPAA-asennosta.

      Note: Tietokeskuksessa näkyy viesti ”traction denied” (veto ei käytössä), eikä koneen pitäisi liikkua. Jos kone liikkuu, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.

    Teränpysäytysjärjestelmän ajoituksen tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkasta terän pysäytysaika.
    		•

    Note: Laske leikkuuyksiköt puhtaalle nurmelle tai kovalle alustalle, jotta ne eivät nostata pölyä tai leikkuujätettä.

    Tarkista pysäytysaika siten, että avustaja asettuu vähintään kuuden metrin päähän leikkuuyksiköistä ja tarkkailee yhden leikkuuyksikön teriä. Kytke voimanulosotto pois käytöstä ja mittaa, kuinka kauan terien pysähtyminen kokonaan kestää. Jos aika on yli seitsemän sekuntia, jarruventtiiliä on säädettävä. Lisätietoja säädön suorittamisesta saa valtuutetulta Toro-jälleenmyyjältä.

    Terän valinta

    Normaali yhdistelmäsiipiterä

    Tämä terä tarjoaa erinomaisen noston ja leikkuujätteiden levittymisen lähes kaikissa olosuhteissa. Jos tarvitaan enemmän tai vähemmän nostoa ja poistonopeutta, kannattaa harkita jonkin toisen terän käyttöä.

    Ominaisuudet: Erinomainen nosto ja levittyminen useimmissa olosuhteissa.

    Kulmasiipiterä

    Tämä terä toimii yleensä parhaiten matalammilla, 1,9–6,4 cm:n leikkuukorkeuksilla.

    Ominaisuudet:

    • Leikkuujätteen poisto pysyy tasaisempana myös matalammilla leikkuukorkeuksilla.

    • Kone sylkee leikkuujätettä vasemmalle vähemmän, minkä ansiosta hiekkaesteiden ja väylien reunat pysyvät siistimpinä.

    • Matalilla leikkuukorkeuksilla ja tiheillä nurmilla tehonkulutus on alhaisempi.

    Korkea rinnakkainen siipiterä

    Terä toimii yleensä paremmin korkeammilla, 7–10 cm:n leikkuukorkeuksilla.

    Ominaisuudet:

    • Enemmän nostoa ja suurempi poistonopeus.

    • Harva tai lakoontunut nurmi saadaan nostettua ylös huomattavasti paremmin korkeammilla leikkuukorkeuksilla.

    • Märät tai tahmeat leikkuujätteet poistuvat tehokkaammin, mikä vähentää leikkuuyksiköiden alle kertyvää jätettä.

    • Kuluttaa enemmän tehoa.

    • Pyrkii poistamaan leikkuujätteen kauemmas vasemmalle ja saattaa tehdä karheaa leikkuujälkeä matalilla leikkuukorkeuksilla.

    Hengenvaara

    Jos käytetään korkeaa terää levittimen kanssa, terä voi rikkoutua, mistä voi aiheutua henkilövahinko tai kuolema.

    Älä käytä korkeaa terää levittimen kanssa.

    Atomic-terä

    Tämä terä on suunniteltu tehokkaaseen lehtien levitykseen.

    Ominaisuudet: Erinomainen lehtien levitys.

    Lisävarusteiden valinta

     Kulmikas siipiteräKorkea rinnakkainen siipiterä(Älä käytä levittimen kanssa)LevitinRullan kaavin
    Ruohonleikkuu: 1,9–4,4 cm:n leikkuukorkeusSuositellaan useimpiin käyttötarkoituksiin.Saattaa soveltua hyvin kevyelle ja harvalle nurmelle.Todettu parantavan leikkuujätteiden leviämistä ja leikkuun jälkeisiä ominaisuuksia pohjoisten alueiden ruohoilla, jotka leikataan vähintään kolme kertaa viikossa, ja silloin, kun leikataan vähemmän kuin ⅓ ruohon korkeudesta. Ei saa käyttää korkean rinnakkaisen siipiterän kanssa.Voidaan käyttää, kun rulliin kertyy ruohoa tai ruoho paakkuuntuu. Kaapimet voivat lisätä paakkuuntumista joissain käyttökohteissa.
    Ruohonleikkuu: 5–6,4 cm:n leikkuukorkeusSuositellaan paksulle tai tiheälle nurmelle.Suositellaan kevyelle tai harvalle nurmelle.
    Ruohonleikkuu: 7–10 cm:n leikkuukorkeusSaattaa soveltua hyvin tiheälle nurmelle.Suositellaan useimpiin käyttötarkoituksiin.
    Lehtien levitysSuositellaan käytettäväksi levittimen kanssa.Ei sallittuKäytä vain yhdistelmäsiipiterän tai kulmasiipiterän kanssa.
    EdutTasainen leikkuujätteen poisto matalammilla leikkuukorkeuksilla, hiekkaesteiden ja väylien reunat pysyvät siistimpinä. Pienempi tehontarve.Enemmän nostoa ja suurempi poistonopeus. Harva tai lakoontunut nurmi saadaan nostettua ylös korkeammilla leikkuukorkeuksilla. Märät tai tahmeat leikkuujätteet poistuvat tehokkaasti.Voi parantaa leikkuujätteiden levittymistä ja leikkuujälkeä joissain käyttökohteissa. Soveltuu erittäin hyvin lehtien levitykseen.Vähentää ruohon kertymistä rullaan joissain käyttökohteissa.
    HaitatEi nosta ruohoa hyvin korkeilla leikkuukorkeuksilla. Märkä ja tahmea ruoho voi kertyä koteloon, mikä heikentää leikkuujälkeä ja kuluttaa enemmän tehoa.Vaatii enemmän tehoa joissain käyttökohteissa. Saattaa karhentaa leikkuujälkeä matalammilla leikkuukorkeuksilla tiheässä ruohossa. Ei voida käyttää levittimen kanssa.Ruoho kertyy koteloon, jos yritetään leikata liian paljon kerralla levittimen ollessa paikallaan.

    Käytön aikana

    Turvallisuus käytön aikana

    Yleinen turvallisuus

    • Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.

    • Pukeudu asianmukaisesti. Käytä silmäsuojaimia, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Pitkät hiukset eivät saa roikkua vapaina. Älä käytä koruja.

    • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumausaineiden vaikutuksen alaisena.

    • Älä kuljeta matkustajia koneessa ja pidä sivulliset ja lemmikit poissa koneen luota käytön aikana.

    • Käytä konetta vain, kun näkyvyys on hyvä. Vältä kuoppia ja piileviä vaaroja.

    • Vältä märän ruohon leikkuuta. Heikentynyt pito voi aiheuttaa koneen luisumisen.

    • Varmista ennen moottorin käynnistämistä, että kaikki käytöt ovat vapaalla ja että seisontajarru on kytketty. Käynnistä moottori ollessasi käyttäjän paikalla.

    • Pidä kädet ja jalat etäällä leikkuuyksiköistä. Pysy aina etäällä heittoaukosta.

    • Varmista ennen peruuttamista, että reitti on vapaa, katsomalla taakse ja alas.

    • Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.

    • Älä leikkaa ruohoa pudotusten, ojien tai vallien lähettyvillä. Kone voi kaatua yllättäen, jos pyörä menee reunan yli tai jos reuna sortuu.

    • Pysäytä terät, jos et leikkaa ruohoa.

    • Pysäytä laitteet ja tarkasta terät, mikäli kone osuu esteeseen tai tärisee epätavallisesti. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

    • Hidasta ja ole varovainen kääntyessäsi koneella ja ylittäessäsi teitä ja jalkakäytäviä. Anna muille aina etuajo-oikeus.

    • Kytke leikkuuyksikön käyttö pois ja sammuta moottori ennen leikkuukorkeuden säätämistä (ellei sitä voi säätää käyttäjän paikalta).

    • Älä koskaan käytä moottoria tilassa, johon voi kertyä pakokaasuja.

    • Älä jätä käynnissä olevaa konetta ilman valvontaa.

    • Ennen käyttäjän paikalta poistumista (mukaan lukien ruohonkeräimien puhdistus tai suppilon tukoksen poistaminen):

      • Pysäköi kone tasaiselle alustalle.

      • Vapauta ja laske leikkuuyksiköt ja laske lisälaitteet.

      • Kytke seisontajarru.

      • Sammuta moottori ja irrota virta-avain.

      • Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

    • Älä käytä konetta ukonilman aikana.

    • Älä muuta kierrosnopeussäätimen nopeutta tai käytä moottoria ylikierroksilla.

    • Älä käytä konetta hinaukseen.

    • Käytä vain The Toro® Companyn hyväksymiä lisälaitteita ja varusteita.

    Kaatumissuojausjärjestelmän (ROPS) turvallisuus

    • Älä irrota kaatumissuojausjärjestelmää koneesta.

    • Varmista, että turvavyö on kiinnitetty ja nopeasti avattavissa hätätilanteessa.

    • Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.

    • Pidä kaatumissuojausjärjestelmä turvallisessa käyttökunnossa tarkistamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.

    • Vaihda vaurioitunut kaatumissuojausjärjestelmä. Älä korjaa tai muuta sitä.

    Taittuvalla turvakaarella varustetut koneet

    • Käytä aina turvavyötä, kun turvakaari on nostettuna.

    • Kaatumissuojausjärjestelmä on keskeinen turvalaite. Taittuva turvakaari on pidettävä nostettuna ja lukitussa asennossa ja turvavyötä on käytettävä koneen käytön aikana, kun turvakaari on yläasennossa.

    • Laske taittuva turvakaari väliaikaisesti vain silloin, kun se on välttämätöntä. Älä käytä turvavyötä, kun turvakaari on alhaalla.

    • Huomaa, että kaatumissuojausta ei ole, kun taittuva turvakaari on alhaalla.

    • Tutki leikattava alue, äläkä koskaan taita taittuvaa turvakaarta alas alueilla, joilla on rinteitä, pudotuksia tai vettä.

    Turvallisuus rinteissä

    • Laadi omat toimintatavat ja ohjeet rinnekäyttöä varten. Ohjeissa on mainittava käyttöpaikan tarkastus, jonka aikana määritetään, missä rinteissä konetta voi käyttää turvallisesti. Tämä tarkastus on tehtävä huolellisesti ja harkiten.

    • Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.

    • Käytä konetta rinteissä pienemmällä nopeudella.

    • Jos koneen käyttö rinteessä ei vaikuta turvalliselta työskentelyn aikana, älä käytä konetta rinteessä.

    • Varo kuoppia, uria, töyssyjä, kiviä ja muita piileviä vaaroja. Maaston epätasaisuudet voivat kaataa koneen. Korkea ruoho voi peittää esteet.

    • Valitse alhainen ajonopeus, jotta rinteessä ei tarvitse pysähtyä tai vaihtaa vaihdetta.

    • Kone voi kaatua jo ennen kuin renkaat menettävät pidon.

    • Vältä koneen käyttöä märällä ruoholla. Renkaat voivat menettää pidon, vaikka jarrut toimivat oikein.

    • Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä.

    • Liiku rinteissä hitaasti ja vähän kerrallaan. Älä muuta koneen nopeutta tai suuntaa äkillisesti.

    • Älä käytä konetta pudotusten, ojien, maavallien tai vesialueiden lähellä. Kone voi kaatua yllättäen, jos pyörä menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille (kaksi koneen leveyttä).

    Moottorin käynnistys

    Important: Ilmaa polttoainejärjestelmä seuraavissa tilanteissa:

    • Moottori on sammunut polttoaineen loppumisen vuoksi.

    • Polttoainejärjestelmän osia on huollettu.

    1. Nosta jalka ajopolkimelta ja tarkista, että se on VAPAA-asennossa. Tarkista, että seisontajarru on kytkettynä.

    2. Aseta moottori alhaiselle joutokäyntinopeudelle painamalla moottorin nopeuskytkintä ja pitämällä se painettuna.

    3. Käännä virta-avain KäYNNISSä-asentoon. Hehkutulppien merkkivalo syttyy.

    4. Kun hehkutulppien merkkivalo sammuu, käännä virta-avain KäYNNISTYS-asentoon.

      Important: Älä käytä käynnistysmoottoria yli 15 sekuntia yhdellä kertaa, koska se voi vaurioitua. Jos moottori ei käynnisty 15 sekunnin kuluessa, käännä virta-avain POIS-asentoon, tarkista ohjauslaitteet ja toimenpiteet, odota vielä 15 sekuntia ja yritä käynnistää uudelleen.

    5. Vapauta virta-avain heti moottorin käynnistyttyä ja anna sen palata KäYNNISSä-asentoon.

    6. Aseta moottori halutulle moottorin nopeudelle painamalla moottorin nopeuskytkintä.

      Kun lämpötila on alle –7 °C, käynnistysmoottoria voidaan käyttää 30 sekuntia, mutta sen jälkeen on pidettävä 60 sekunnin tauko. Käynnistystä voidaan yrittää kaksi kertaa.

      Important: Sammuta moottori ja anna sen jäähtyä ennen kuin tarkastat koneen öljyvuotojen, irtonaisten osien tai muiden vikojen varalta.

    Moottorin sammutus

    Important: Kun konetta on käytetty täydellä kuormalla, anna moottorin käydä joutokäynnillä viisi minuuttia, ennen kuin sammutat sen. Näin turboahdin ehtii jäähtyä ennen moottorin sammuttamista. Muutoin turboahtimeen voi tulla vikoja.

    Note: Laske leikkuuyksiköt maahan aina, kun kone on pysäköitynä. Tämä vähentää hydraulijärjestelmän kuormitusta, ehkäisee järjestelmän osien kulumista ja estää myös leikkuuyksiköiden laskemisen vahingossa.

    1. Aseta moottori alhaiselle joutokäyntinopeudelle painamalla moottorin nopeuskytkintä ja pitämällä se painettuna.

    2. Siirrä voimanulosoton kytkin POIS-asentoon.

    3. Kytke seisontajarru.

    4. Käännä virta-avain PYSäYTYS-asentoon.

    5. Poista virta-avain, jotta moottori ei käynnisty tahattomasti.

    Tietoa koneen käyttöominaisuuksista

    Harjoittele koneella ajamista, koska siinä on hydrostaattinen vaihteisto ja se on ominaisuuksiltaan erilainen kuin monet nurmikonhoitokoneet.

    Smart Power ehkäisee juuttumista tiheään nurmeen säätelemällä automaattisesti koneen nopeutta ja optimoimalla leikkuutuloksen.

    Jarruja voidaan käyttää apuna käännettäessä konetta. Käytä jarruja kuitenkin varovasti varsinkin pehmeässä tai kosteassa ruohikossa, koska nurmikko voi leikkautua tahattomasti. Jarruilla voi myös tehostaa pitoa. Esimerkiksi joillakin rinteillä ylämäen puoleinen pyörä voi luistaa ja menettää pidon. Paina tällaisen tilanteen sattuessa ylämäen kääntöpoljinta vähitellen ja katkonaisesti, kunnes ylämäen puoleinen pyörä lakkaa luistamasta. Näin alamäen puoleisen pyörän pito paranee.

    Käytä konetta rinteissä erityisen varovasti. Tarkista, että istuimen salpa on kunnolla lukittuna ja että turvavyö on kiinni. Aja hitaasti ja vältä jyrkkiä käännöksiä rinteissä, jotta kone ei kaadu. Paranna ohjattavuutta laskemalla leikkuuyksiköt alamäkeen ajettaessa.

    Important: Kun konetta on käytetty täydellä kuormalla, anna moottorin käydä joutokäynnillä viisi minuuttia, ennen kuin sammutat sen. Näin turboahdin ehtii jäähtyä ennen moottorin sammuttamista. Muutoin turboahdin voi vahingoittua.

    Ennen kuin pysäytät moottorin, vapauta kaikki säätimet ja säädä moottorin nopeus hitaalle. Tämä vähentää melua ja tärinää. Sammuta moottori kääntämällä virta-avain PYSäYTYS-asentoon.

    Moottorin jäähdytyspuhaltimen käyttö

    Kone ohjaa normaalisti moottorin jäähdytyspuhallinta. Kone pystyy vaihtamaan puhaltimen puhallinsuunnan, jolloin se pystyy poistamaan roskat takasäleiköstä. Normaaleissa käyttöolosuhteissa kone ohjaa puhaltimen nopeutta ja suuntaa jäähdytysnesteen ja hydraulinesteen lämpötilan mukaan, ja puhallin poistaa roskat takasäleiköstä puhaltamalla automaattisesti taaksepäin. Taaksepäinpuhallusjakso käynnistyy automaattisesti, kun joko jäähdytysneste tai hydraulineste saavuttaa tietyn lämpötilan.

    Puhaltimen taaksepäinpuhallusjakso voidaan käynnistää manuaalisesti painamalla tietokeskuksen kahta ulompaa painiketta kahden sekunnin ajan. Käytä taaksepäinpuhallusta, kun takasäleikkö on tukkeutunut, sekä ennen laitteen viemistä työpajaan tai säilytystilaan.

    g036843g036844

    Kuva 23

    Vakionopeussäätimen käyttö

    Vakionopeussäätimen kytkimellä voidaan lukita polkimen asento ja säilyttää haluttu ajonopeus. Vakionopeussäädin poistetaan käytöstä painamalla kytkimen takaosaa, kytkimen keskiasento ottaa vakionopeussäätimen käyttöön ja kytkimen etuosalla määritetään haluttu ajonopeus.

    Note: Polkimen asento voidaan vapauttaa myös painamalla joko jarrupoljinta tai siirtämällä ajopoljin PERUUTUS-asentoon yhden sekunnin ajaksi.

    Kuljetuslukitsimien käyttö

    Vain Groundsmaster 4700

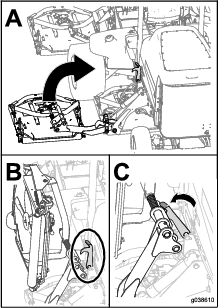

    Käytä kahta takana olevaa leikkuuyksiköiden 6 ja 7 kuljetuslukitsinta, kun konetta siirretään pitkiä matkoja tai kuljetetaan, kun sillä ajetaan epätasaisen maaston ylitse ja kun kone varastoidaan.

    g038610

    Kuva 24

    Käyttövihjeitä

    Koneen käyttö

    • Käynnistä moottori. Jos AUTOMAATTINEN JOUTOKäYNTI on kytketty pois, käytä sitä PUOLINOPEALLA JOUTOKäYNNILLä, kunnes se lämpenee. Käytä moottoria KORKEALLA JOUTOKäYNNILLä, nosta leikkuuyksiköt, vapauta seisontajarru, paina ajopoljinta ja aja varovasti avoimelle alueelle.

    • Harjoittele ajoa eteen- ja taaksepäin sekä liikkeelle lähtöä ja pysähtymistä. Kun haluat pysäyttää koneen, ota jalka pois ajopolkimelta ja anna sen palata VAPAA-asentoon, tai pysäytä kone painamalla peruutuspoljinta.

      Note: Jos ajat alas rinnettä, saatat joutua käyttämään peruutuspoljinta pysähtymiseen.

    • Leikkaa rinteet suoraan ylhäältä alas ja alhaalta ylös sivuttain leikkaamisen sijaan aina kun se on mahdollista. Pidä leikkuuyksiköt laskettuna, kun ajat alas rinnettä, jotta ohjauksen hallinta säilyy. Älä yritä kääntää konetta rinteessä.

    • Harjoittele esteiden kiertoa leikkuuyksiköt laskettuna ja nostettuna. Varo vahingoittamasta konetta tai leikkuuyksiköitä ajaessasi kapeista väleistä.

    • Aja aina hitaasti epätasaisilla alueilla.

    • Jos tiellä on este, nosta leikkuuyksiköitä, jotta pääset leikkaamaan helposti sen ympäriltä.

    • Kun konetta kuljetetaan työalueelta toiselle, nosta leikkuuyksiköt täysin ylös, vapauta voimanulosotto, paina leikkuunohjauskytkin KULJETUS-asentoon ja aseta moottori korkealle joutokäynnille painamalla moottorin nopeuskytkin ylös.

    Leikkuukuvioiden vaihto

    Leikkuukuviota on vaihdettava usein, jotta vältetään samaan suuntaan toistuvan leikkuun aiheuttamat leikkuujäljen ongelmat.

    Tietoa vastapainosta

    Vastapainojärjestelmä pitää yllä leikkuuyksiköiden nostosylintereiden hydraulista vastapainetta. Tämä vastapainon paine parantaa pitoa siirtämällä leikkuuyksikön painon koneen vetäville pyörille. Vastapainon paine on asetettu tehtaalla niin, että leikkuujälki ja vetokyky ovat mahdollisimman hyvässä tasapainossa useimmissa nurmiolosuhteissa. Vastapainon asetusta vähentämällä voi lisätä leikkuuyksikön vakautta, mutta samalla vetokyky voi heiketä. Vetokykyä voi lisätä kasvattamalla vastapainon asetusta, mutta tämä voi heikentää leikkuujälkeä. Katso kohta Vastapainon asetus.

    Leikkuujäljen ongelmien ratkaiseminen

    Lisätietoja on After-cut Appearance Troubleshooting Guide -oppaassa osoitteessa www.Toro.com.

    Asianmukaiset leikkuutekniikat

    • Kun aloitat leikkuun, kytke voimanulosotto ja lähesty leikkuualuetta hitaasti. Laske leikkuuyksiköt, kun ne ovat leikkuualueella.

    • Jotta nurmeen saadaan ammattimaisen suorat linjat ja raidat, joita tietyt käyttökohteet edellyttävät, etsi puu tai muu kaukana oleva kohde ja ajaa suoraan sitä kohti.

    • Heti, kun etuleikkuuyksiköt tulevat leikkuualueen reunaan, nosta leikkuuyksiköt ja tee pisaran muotoinen käännös, jotta olet valmiina seuraavaan ajoon.

    • Leikkuuyksiköihin voidaan kiinnittää kiinnipultattavat levittimet. Levittimet toimivat hyvin silloin, kun ruohoa leikataan niin säännöllisesti, että kerralla leikataan korkeintaan 25 mm ruohoa. Jos leikataan liian pitkää ruohoa levittimien ollessa kiinnitettyinä, jälki saattaa huonontua ja kone saattaa tuntua vaativan enemmän tehoa nurmen leikkaamiseen. Levittimet sopivat hyvin myös lehtien silppuamiseen syksyllä.

    Leikkuu ruohon ollessa kuivaa

    Leikkaa aamupäivällä välttääksesi kastetta, joka aiheuttaa ruohon paakkuuntumista, tai myöhään iltapäivällä välttääksesi vaurioita, joita suora auringonvalo voi aiheuttaa herkälle vastaleikatulle nurmelle.

    Olosuhteisiin sopivan leikkuukorkeuden valinta

    Leikkaa yhden leikkuun aikana korkeintaan noin 25 mm tai kolmasosa ruohon korkeudesta. Poikkeuksellisen rehevää ja tiheää ruohikkoa leikattaessa leikkuukorkeutta voidaan joutua korottamaan.

    Leikkaus terävillä terillä

    Terävä terä leikkaa puhtaasti repimättä tai silppuamatta ruohoa tylsän terän lailla. Repimisen ja silppuamisen seurauksena ruoho muuttuu ruskeaksi reunoilta, kasvu heikentyy ja alttius taudeille kasvaa. Varmista, että terä on hyvässä kunnossa ja että siipi on oikein.

    Leikkuuyksikön leikkuupöydän kunnon tarkastus

    Varmista, että leikkuukotelot ovat hyvässä kunnossa. Oikaise mahdolliset kotelon osien taipumat, jotta terän kärkien ja kotelon etäisyys on oikea.

    Koneen huolto leikkuun jälkeen

    Pese kone leikkuun jälkeen huolellisesti puutarhaletkun avulla mutta ilman suutinta, jottei liiallinen vedenpaine aiheuttaisi veden pääsyä laitteen sisälle tai vaurioittaisi tiivisteitä tai laakereita. Varmista, että jäähdyttimessä ja öljynjäähdyttimessä ei ole likaa tai ruohosilppua. Tarkasta puhdistuksen jälkeen, että koneessa ei ole hydraulinestevuotoja ja että hydrauliosat ja mekaaniset osat eivät ole vaurioituneet tai kuluneet. Tarkista myös leikkuuyksikön terien terävyys.

    Kääntötilan kuvaus

    Kääntötilan avulla käyttäjä voi nostaa leikkuuyksiköt helposti yhdellä painalluksella nurmen yläpuolelle ja pysäyttää samalla terät tilapäisesti. Siten käyttäjä voi keskittyä koneen ajamiseen leikkuuväylän päässä tai esteiden väistämisen aikana.

    • Aseta kääntötila PääLLä-asentoon painamalla nostokytkintä hetkellisesti taaksepäin (Kuva 10). Tämä nostaa kaikki leikkuuyksiköt automaattisesti kellunta-asennosta esiasetettuun korkeuteen ja vapauttaa voimanulosoton. Kun haluat jatkaa ruohonleikkuuta, paina nostokytkintä eteenpäin. Kaikki leikkuuyksiköt laskeutuvat ja voimanulosotto käynnistyy uudelleen.

    • Asettamalla kääntötilan POIS-asentoon leikkuuyksiköt voi nostaa kellunta-asennosta manuaalisesti pitämällä kaikkia nostokytkimiä painettuina taakse, kunnes leikkuuyksiköt nousevat haluttuun korkeuteen. Groundsmaster 4700 -koneet: nosta kaikki seitsemän leikkuuyksikköä painamalla kaikkia kolmea nostokytkintä (Kuva 10). Voimanulosotto ei vapaudu ennen kuin leikkuuyksiköt nousevat samaan esiasetettuun korkeuteen, johon ne nousevat silloin, kun kääntötila on asetettu PääLLä-asentoon.

    Note: Kääntötilatoiminnon oletusasetus on PääLLä.

    Käytön jälkeen

    Turvallisuus käytön jälkeen

    • Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, äänenvaimentimista ja moottoritilasta. Puhdista öljy- ja polttoaineroiskeet.

    • Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa (jos saatavilla), ennen kuin jätät koneen ilman valvontaa.

    • Anna moottorin jäähtyä, ennen kuin varastoit laitteen suljettuun tilaan.

    • Sulje polttoaineen sulkuventtiili ennen koneen varastointia tai kuljetusta.

    • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

    • Pidä kaikki koneen osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset ja erityisesti terien kiinnikkeet tiukalla.

    • Vaihda kaikki kuluneet tai vaurioituneet tarrat.

    Leikkuuyksiköiden varastointilenkkien käyttö

    Leikkuuyksiköiden varastointilenkeillä voidaan estää ulompien etuleikkuuyksiköiden laskeutuminen, kun kone on pysäköity yön yli tai jos se varastoidaan pidemmäksi aikaa. Leikkuuyksiköiden varastointilenkeillä voi myös estää leikkuuyksiköitä kellumasta, kun konetta siirretään leikkuutyöstä toiseen.

    g225484

    Kuva 25

    Leikkuuyksiköiden kiinnitys

    1. Tarkista, että voimanulosotto on pois käytöstä.

    2. Pysäköi kone tasaiselle alustalle.

    3. Kytke seisontajarru.

    4. Nosta leikkuuyksiköt yläasentoon.

    5. Kohdista lenkki ulomman etuleikkuuyksikön nostovarren kannattimen akseliin (Kuva 26).

      g225483

      Kuva 26

      1. Kannattimen akselin ura (ulompi etunostovarsi)
      2. Lenkin silmukka

    6. Vie lenkin silmukka kannattimen akselin päälle, kunnes lenkki on täysin paikallaan akselin urassa (Kuva 26).

    7. Toista vaiheet 5 ja 6 koneen toisen puolen ulomman etuleikkuuyksikön kohdalla.

    Important: Irrota lenkit kannattimen akseleista ennen leikkuuyksiköiden laskemista.

    Lenkkien säilytys

    Note: Kiinnitä lenkit säilytysasentoon, kun niitä ei käytetä.

    1. Tarkista, että voimanulosotto on pois käytöstä.

    2. Pysäköi kone tasaiselle alustalle.

    3. Kytke seisontajarru.

    4. Laske leikkuuyksiköt ja vie lenkin silmukka rullatuen vahvistuslevyn aukkoon (Kuva 27).

    g225485

    Kuva 27

    1. Vahvistuslevyn aukko (rullatuki)
    2. Lenkin silmukka

    Koneen kuljetus

    • Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.

    • Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai kuorma-autoon.

    • Kiinnitä kone tiukasti.

    Koneen työntäminen tai hinaaminen

    Hätätilanteessa konetta voidaan liikuttaa eteenpäin avaamalla muuttuvatilavuuksisessa hydraulipumpussa oleva ohitusventtiili ja työntämällä tai hinaamalla konetta.

    Important: Konetta ei saa työntää tai hinata nopeammin kuin 3–4,8 km/h, jotta vaihteisto ei vaurioidu. Ohitusventtiilien on oltava auki aina, kun konetta työnnetään tai hinataan.

    1. Avaa konepelti ja etsi akun ja säilytyslaatikoiden takana olevan pumpun päällä sijaitsevat ohitusventtiilit (Kuva 28).

      g036666g225685

      Kuva 28

      1. Ohitusventtiilit

    2. Avaa venttiilit kääntämällä kutakin venttiiliä kolme kierrosta vastapäivään, jotta öljyn ohivirtaus alkaa.

      Note: Älä avaa venttiileitä enempää kuin kolme kierrosta. Koska neste ohitetaan, konetta voidaan liikuttaa hitaasti vaurioittamatta vaihteistoa.

    3. Työnnä tai hinaa konetta eteenpäin.

      Important: Jos konetta on työnnettävä tai hinattava taaksepäin, tutustu peruutuksella hinauksen sarjaan (osanro 136-3620).

    4. Sulje ohitusventtiilit ennen moottorin käynnistämistä.

    5. Sulje venttiili kiristämällä se momenttiin 70 N∙m.

    Kiinnityspisteiden paikannus

    Note: Kiinnitä kone neljästä kulmasta asianmukaisesti hyväksytyillä liinoilla.

    • Rungon molemmilla puolilla kuljettajan tason vieressä

    • Takapuskurissa

    g036664

    Kuva 29

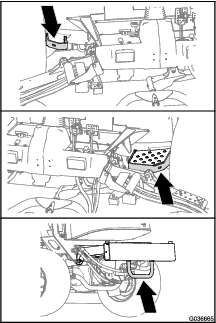

    g036665

    Kuva 30

    Kunnossapito

    Important: Lisää huoltotoimenpiteitä on moottorin käyttöoppaassa.

    Note: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksuttomasti osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.

    Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

    Kunnossapitotaulukko

    HuoltoväliHuoltotoimenpide
    Ensimmäisen käyttötunnin jälkeen
  • Kiristä pyöränmutterit.
    		•
    10 ensimmäisen käyttötunnin jälkeen
  • Kiristä pyöränmutterit.
    		•
    50 ensimmäisen käyttötunnin jälkeen
  • Vaihda moottoriöljy ja suodatin.
    		•
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda etuosan planeettapyörästön öljy.
  • Vaihda taka-akselin voiteluaine.
  • Vaihda hydraulisuodattimet.
    		•
    Aina ennen käyttöä tai päivittäin
  • Rengaspaineen tarkistus
  • Tarkasta turvakytkimet.
  • Tarkasta terän pysäytysaika.
  • Tarkista moottoriöljyn määrä.
  • Tyhjennä vesi tai muut kertymät vedenerottimesta.
  • Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta
  • Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta.
  • Tarkista jäähdytysnesteen määrä jokaisen päivän alussa.
  • Poista lika moottorin alueelta, jäähdyttimestä ja öljynjäähdyttimestä.
  • Tarkista hydraulinesteen määrä.
  • Tarkista, että hydrauliletkuissa ja putkissa ei ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja että letkut eivät ole kiertyneet tai kiinnitykset tai liitännät löystyneet.
    		•
    50 käyttötunnin välein
  • Rasvaa laakerit ja holkit(myös aina pesun jälkeen).
  • Tarkasta akun kunto.
    		•
    100 käyttötunnin välein
  • Tarkista laturin hihnan kunto ja kireys.
    		•
    200 käyttötunnin välein
  • Kiristä pyöränmutterit.
    		•
    250 käyttötunnin välein
  • Vaihda moottoriöljy ja suodatin.
    		•
    400 käyttötunnin välein
  • Huolla ilmanpuhdistin (aikaisemmin, jos ilmanpuhdistimen ilmaisin näyttää punaista, ja useammin erittäin pölyisissä tai likaisissa olosuhteissa).
  • Tarkista polttoaineletkut ja liitännät.
  • Vaihda polttoainesuodattimen kotelo.
  • Vaihda polttoainesuodatin.
  • Tarkista planeettapyörästön aksiaalinen välys.
  • Tarkista planeettapyörästön öljymäärä(katso, onko ulkoista vuotoa havaittavissa).
  • Tarkista taka-akselin voiteluaine.
  • Tarkista taka-akselin vaihteiston voiteluaine.
    		•
    800 käyttötunnin välein
  • Tyhjennä ja puhdista polttoainesäiliö.
  • Vaihda etuosan planeettapyörästön öljytai vuosittain sen mukaan, kumpi saavutetaan ensin.
  • Vaihda taka-akselin voiteluaine.
  • Tarkista takapyörien aurauskulmat.
  • Vaihda hydraulineste.
  • Vaihda hydraulisuodattimet.
    		•
    Ennen varastointia
  • Tyhjennä ja puhdista polttoainesäiliö.
  • Tarkista rengaspaineet.
  • Tarkista kaikki kiinnikkeet.
  • Rasvaa tai öljyä kaikki rasvanipat ja nivelet.
  • Maalaa kuluneet pinnat.
    		•
    Vuosittain
  • Tarkista polttoaineletkut ja liitännät.
    		•

    Päivittäisen huollon tarkastuslista

    Ota tästä sivusta kopioita.

    Tarkistettavat kohdatViikolle:
    MaanantaiTiistaiKeskiviikkoTorstaiPerjantaiLauantaiSunnuntai
    Tarkista turvajärjestelmän toiminta.
    Tarkista jarrujen toiminta.
    Tarkista moottoriöljyn määrä.
    Tarkista jäähdytysjärjestelmän nesteen määrä.
    Tyhjennä veden/polttoaineen erotin.
    Tarkista ilmansuodatin, pölykansi ja paineventtiili.
    Kuuntele, kuuluuko moottorista epätavallisia ääniä.2
    Tarkista, ettei jäähdyttimessä ja säleikössä ole roskia
    Kuuntele, kuuluuko käytettäessä epätavallisia ääniä.
    Tarkista hydraulinesteen määrä.
    Tarkista, ettei hydrauliletkuissa ole vaurioita.
    Tarkista nestevuodot.
    Tarkista polttoaineen määrä.
    Tarkista rengaspaine.
    Tarkista mittareiden toiminta.
    Tarkista leikkuukorkeussäätö.
    Voitele kaikki rasvanipat.2
    Korjaa maalipinnan vauriot.

    1Tarkasta hehkutulppa ja ruiskutussuuttimet, jos käynnistys on hidas, savua on liikaa tai käyntiääni on karkea.

    2Välittömästi jokaisen pesun jälkeen luettelon mukaisesta huoltovälistä huolimatta.

    Important: Lisää huoltotoimenpiteitä on moottorin käyttöohjeessa.

    Todetut viat

    Tarkastuksen suoritti:
    VikaPäivämääräHuomio







    Huoltovälitaulukko

    decal125-4606

    Kuva 31

    Huoltoa edeltävät toimenpiteet

    Turvallisuus ennen huoltoa

    • Tee ennen koneen säätämistä, puhdistamista tai korjaamista ja ennen koneelta poistumista seuraavat toimenpiteet:

      • Pysäköi kone tasaiselle alustalle.

      • Aseta moottori alhaiselle joutokäyntinopeudelle painamalla moottorin nopeuskytkintä ja pitämällä se painettuna.

      • Vapauta ja laske leikkuuyksiköt.

      • Varmista, että veto on vapaalla.

      • Kytke seisontajarru.

      • Sammuta moottori ja irrota virta-avain.

      • Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

      • Anna koneen osien jäähtyä ennen huollon suorittamista.

    • Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa ja varastointilenkkejä (jos saatavilla), ennen kuin jätät koneen ilman valvontaa.

    • Jos mahdollista, älä huolla konetta moottorin ollessa käynnissä. Pysy etäällä liikkuvista osista.

    • Tue kone tai sen osat tarvittaessa pukkien avulla.

    • Vapauta paine huolellisesti osista, joihin on varastoitunut energiaa.

    Koneen valmistelu huoltoa varten

    1. Tarkista, että voimanulosotto on pois käytöstä.

    2. Pysäköi kone tasaiselle alustalle.

    3. Kytke seisontajarru.

    4. Laske leikkuuyksiköt tarvittaessa.

    5. Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

    6. Käännä virta-avain PYSäYTYS-asentoon ja irrota avain.

    7. Anna koneen osien jäähtyä ennen huollon suorittamista.

    Koneen nosto

    Nosta kone seuraavista kohdista:

    Koneen etuosa, koneen rungossa, napamoottoreiden edessä (Kuva 32).

    Important: Älä tue konetta napamoottoreiden kohdalla. Pidä nostolaitteet poissa hydrauliputkien ja -letkujen lähettyviltä.

    g036670

    Kuva 32

    Koneen takaosa, akselin keskellä (Kuva 33).

    Aseta määritysten mukaiset pukit vaihteiston molemmille puolille ja akselin alle.

    Important: Älä tue konetta raidetangon kohdalla.

    g036671

    Kuva 33

    Konepellin avaaminen

    Kallista konepeltiä kuvan mukaisesti (Kuva 34), jotta pääset käsiksi alustaan.

    g036674

    Kuva 34

    Hydraulinostimen tilaan pääsy

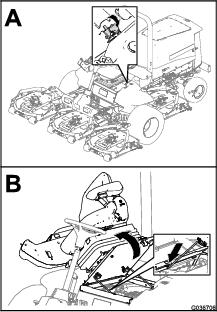

    Kallista istuinta kuvan mukaisesti (Kuva 35), jotta pääset käsiksi hydraulinostimen tilaan.

    g036706

    Kuva 35

    Voitelu

    Laakerien ja holkkien rasvaus

    HuoltoväliHuoltotoimenpide
    50 käyttötunnin välein
  • Rasvaa laakerit ja holkit(myös aina pesun jälkeen).
    		•

    Käytettävä rasva: litiumpohjainen yleisrasva nro 2

    Rasvanippojen sijainnit ja määrät ovat seuraavat:

    • Jarruakselin tappilaakerit (5) kuvan mukaisesti (Kuva 36)

      g009704

      Kuva 36

    • Taka-akselin tappiholkit (2) kuvan mukaisesti (Kuva 37)

      g009705

      Kuva 37

    • Ohjaussylinterin pallonivelet (2) kuvan mukaisesti (Kuva 38)

      g009706

      Kuva 38

      1. Olkatapin yläliitos

    • Raidetangon pallonivelet (2) kuvan mukaisesti (Kuva 38)

    • Olkatapin holkit (2) kuvan mukaisesti (Kuva 38)

      Important: Voitele olkatapin yläliitos vain kerran vuodessa (kaksi pumppausta).

    • Nostovarren holkit (1/leikkuuyksikkö) kuvan mukaisesti (Kuva 39)

      g009707

      Kuva 39

    • Nostosylinterin holkit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 39)

    • Leikkuuyksikön kara-akselin laakerit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 40)

      Note: Kumpaa tahansa nippaa voidaan käyttää sen mukaan, kumpaan on helpompi ulottua. Pumppaa rasvaa nippaan, kunnes sitä alkaa tulla hiukan karakotelon pohjasta (leikkuuyksikön alla).

      g009708

      Kuva 40

    • Leikkuuyksikön kantovarren holkit (1/leikkuuyksikkö) kuvan mukaisesti (Kuva 40)

    • Takarullan laakerit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 41)

      g005979

      Kuva 41

      Important: Varmista, että kunkin rullan kannattimen voitelu-ura kohdistuu rulla-akselin kummassakin päässä olevaan voiteluaukkoon. Uran ja aukon kohdistamista helpottaa rullan akselin toisessa päässä oleva kohdistusmerkki.

    Moottorin huolto

    Moottorin turvallinen käyttö

    Moottori on sammutettava ennen öljyn tarkistusta tai lisäystä kampikammioon.

    Ilmanpuhdistimen huolto

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Huolla ilmanpuhdistin (aikaisemmin, jos ilmanpuhdistimen ilmaisin näyttää punaista, ja useammin erittäin pölyisissä tai likaisissa olosuhteissa).
    		•

    Tarkista, ettei ilmanpuhdistimen rungossa ole vaurioita, jotka voivat aiheuttaa ilmavuodon. Vaihda se, jos se on vaurioitunut. Tarkista, että ilmanottojärjestelmässä ei ole vuotoja, vaurioita tai löysiä letkunkiristimiä.

    Huolla ilmanpuhdistimen suodatin vain silloin, kun huoltoilmaisin (Kuva 42) edellyttää sitä. Ilmansuodattimen tarpeeton vaihtaminen kasvattaa mahdollisuutta, että moottoriin pääsee likaa suodattimen irrotuksen yhteydessä.

    g009709

    Kuva 42

    1. Ilmanpuhdistimen ilmaisin

    Important: Varmista, että suojus on asetettu oikein ja että se on tiiviisti ilmanpuhdistimen rungon ympärillä.

    1. Vaihda ilmanpuhdistin (Kuva 43).

      g198631g031861

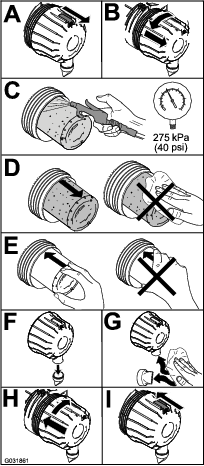

      Kuva 43

      Note: Älä puhdista käytettyä elementtiä, koska suodatinelementti saattaa vaurioitua.

      Important: Älä koskaan yritä puhdistaa varosuodatinta (Kuva 44). Vaihda varosuodatin joka kolmannella pääsuodattimen huoltokerralla.

      g009712

      Kuva 44

      1. Ilmanpuhdistimen varosuodatin

    2. Palauta ilmaisin (Kuva 42), jos se näyttää punaista.

    Moottoriöljyn huolto

    Öljyluokitus

    Käytä vähintään seuraavien määritysten mukaista korkealaatuista öljyä:

    • API-öljyluokitus CH-4 tai korkeampi

    • Käytä seuraavaa moottoriöljyn viskositeettiluokitusta:

      • Suositus: SAE 15W-40 (yli –18 °C)

      • Vaihtoehto: SAE 10W-30 tai 5W-30 (kaikki lämpötilat)

    Note: Toro Premium -moottoriöljyä on saatavana valtuutetulta Toro-jälleenmyyjältä (viskositeetti 15W-40 tai 10W-30). Lisätietoja osanumeroista on osaluettelossa.

    Moottoriöljyn määrän tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista moottoriöljyn määrä.
    		•

    Note: Moottori toimitetaan kampikammio öljyllä täytettynä. Öljymäärä on kuitenkin tarkistettava ennen moottorin ensimmäistä käynnistystä ja sen jälkeen.Käytä vain korkealaatuista moottoriöljyä.

    Note: Paras aika tarkistaa moottoriöljy on moottorin ollessa viileä ennen päivän ensimmäistä käynnistystä. Jos moottori on ollut käynnissä, anna öljyn valua takaisin öljypohjaan ainakin 10 minuutin ajan ennen tarkistusta. Jos öljyn taso on mittatikun ADD-merkinnän kohdalla tai sen alapuolella, lisää öljyä mittatikun FULL-merkintään saakka. Älä täytä liikaa. Jos öljyn taso on mittatikun Add-merkinnän kohdalla tai sen alapuolella, lisää öljyä mittatikun Full-merkintään saakka. Älä täytä moottoria liian täyteen öljyä.

    Important: Pidä moottoriöljyn määrä mittatikun ylä- ja alarajojen välissä. Moottori saattaa pysähtyä, jos öljyä on sitä käytettäessä liian vähän tai liian paljon.

    1. Pysäköi kone tasaiselle alustalle.

    2. Tarkista moottoriöljyn määrä (Kuva 45). Katso kohta Öljyluokitus.

      g198647g031256

      Kuva 45

      Note: Kun käytät eri öljyä, tyhjennä kaikki vanha öljy kampikammiosta ennen uuden öljyn lisäämistä.

    Moottoriöljyn ja öljynsuodattimen vaihto

    HuoltoväliHuoltotoimenpide
    50 ensimmäisen käyttötunnin jälkeen
  • Vaihda moottoriöljy ja suodatin.
    		•
    250 käyttötunnin välein
  • Vaihda moottoriöljy ja suodatin.
    		•

    Kampikammion öljytilavuus: noin 5,7 l suodattimen kanssa.

    1. Käynnistä moottori ja anna sen käydä viiden minuutin ajan, jotta öljy lämpenee.

    2. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, sammuta moottori ja irrota virta-avain.

    3. Vaihda moottoriöljy ja suodatin (Kuva 46).

      g198660g031675

      Kuva 46

    4. Lisää öljyä kampikammioon. Katso kohta Öljyluokitus ja Moottoriöljyn määrän tarkistus.

    Polttoainejärjestelmän huolto

    Hengenvaara

    Tietyissä olosuhteissa dieselpolttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Polttoaineen aiheuttamasta tulipalosta tai räjähdyksestä voi olla seurauksena palovammoja ja omaisuusvahinkoja.

    • Täytä polttoainesäiliö suppilon avulla ulkona avoimessa tilassa, kun moottori on sammutettu ja jäähtynyt. Pyyhi läikkynyt polttoaine pois.

    • Polttoainesäiliötä ei saa täyttää aivan täyteen. Lisää polttoainetta säiliöön, kunnes pinta on 6–13 mm täyttökaulan alareunan alapuolella. Säiliöön jäävä tyhjä tila antaa polttoaineen laajentua.

    • Älä tupakoi polttoainetta käsitellessäsi ja pysy kaukana avotulesta tai paikoista, joissa kipinä voi sytyttää polttoainehöyryt.

    • Säilytä polttoaine puhtaassa, turvallisuushyväksytyssä säiliössä. Pidä korkki suljettuna.

    Polttoainesäiliön tyhjennys

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tyhjennä vesi tai muut kertymät vedenerottimesta.
    		•
    800 käyttötunnin välein
  • Tyhjennä ja puhdista polttoainesäiliö.
    		•
    Ennen varastointia
  • Tyhjennä ja puhdista polttoainesäiliö.
    		•

    Tyhjennä ja puhdista polttoainesäiliö, jos polttoainejärjestelmä likaantuu tai jos kone on tarkoitus varastoida pitkäksi aikaa. Huuhtele säiliö puhtaalla polttoaineella.

    Polttoaineletkujen ja liitäntöjen tarkastus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista polttoaineletkut ja liitännät.
    		•
    Vuosittain
  • Tarkista polttoaineletkut ja liitännät.
    		•

    Tarkista, ettei polttoaineletkuissa ja liitännöissä ole kulumia, vaurioita tai löysiä liitäntöjä.

    Polttoaineen vedenerottimen huolto

    g198661

    Kuva 47

    Veden tyhjennys polttoaineen-/vedenerottimesta

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta
    		•

    Tyhjennä vesi polttoaineen-/vedenerottimesta kuvan mukaisesti (Kuva 48).

    g225506

    Kuva 48

    Polttoainesuodattimen kotelon vaihto

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Vaihda polttoainesuodattimen kotelo.
    		•

    Vaihda polttoainesuodattimen kotelo kuvan mukaisesti (Kuva 49).

    g031412

    Kuva 49

    Polttoainesuodattimen huolto

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Vaihda polttoainesuodatin.
    		•

    1. Puhdista polttoainesuodatinpään ympäristö (Kuva 50).

      g028799

      Kuva 50

      1. Polttoainesuodatinpää
      2. Polttoainesuodatin

    2. Irrota suodatin ja puhdista suodatinpään asennuspinta (Kuva 50).

    3. Voitele suodattimen tiiviste puhtaalla voitelevalla moottoriöljyllä. Katso lisätietoja moottorin käyttöoppaasta.

    4. Asenna kuiva suodatinkotelo käsin, kunnes tiiviste koskettaa suodatinpäätä. Kierrä sitten vielä puoli kierrosta.

    5. Käynnistä moottori ja tarkista, ettei polttoainetta vuoda suodatinpään alueelta.

    Polttoaineputken sihdin puhdistus

    Polttoainesäiliössä oleva polttoaineputki on varustettu sihdillä, joka estää roskien pääsyn polttoainejärjestelmään. Irrota polttoaineputki ja puhdista sihti tarvittaessa.

    1. Irrota letkunkiristin, jolla polttoaineen syöttöletku on kiinnitetty polttoaineputken liittimeen (Kuva 51).

      g036687

      Kuva 51

      1. Liitin (polttoaineputki)
      2. Letkunkiristin
      3. Polttoaineen syöttöletku
      4. Kumiholkki
      5. Ritilä

    2. Erota letku liittimestä (Kuva 51).

    3. Nosta polttoaineputki ulos polttoainesäiliöstä (Kuva 51).

      Note: Nosta putki suoraan säiliön holkista.

    4. Puhdista roskat sihdistä polttoaineputken päässä (Kuva 51).

    5. Aseta polttoaineputki kumiholkin läpi säiliöön (Kuva 51).

      Note: Varmista, että polttoaineputki on täysin paikallaan kumiholkissa.

    6. Asenna syöttöletku polttoaineputken liittimeen ja kiinnitä letku letkunkiristimellä, joka irrotettiin vaiheessa 1.

    Polttoainejärjestelmän esitäyttö

    Esitäytä polttoainejärjestelmä ennen moottorin käynnistämistä ensimmäistä kertaa, polttoaineen loppumisen jälkeen tai polttoainejärjestelmän huollon jälkeen (esimerkiksi suodattimen/vedenerottimen tyhjentämisen tai polttoaineletkun vaihtamisen jälkeen).

    Esitäytä polttoainejärjestelmä seuraavasti:

    1. Varmista, että polttoainesäiliössä on polttoainetta.

    2. Käännä virta-avain KäYNNISSä-asentoon 10–15 sekunniksi,

      Note: jolloin polttoainepumppu esitäyttää polttoainejärjestelmän.

    Important: Älä esitäytä polttoainejärjestelmää käyttämällä moottorin käynnistysmoottoria moottorin käynnistykseen.

    Sähköjärjestelmän huolto

    Sähköjärjestelmän turvallinen käyttö

    • Irrota akun kytkennät ennen kuin korjaat konetta. Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke ensin plusnavan akkukenkä ja vasta sitten miinusnavan akkukenkä.

    • Lataa akku avoimessa tilassa, jossa on hyvä ilmanvaihto, kaukana kipinöistä ja avotulesta. Irrota laturin virtajohto ennen kuin kytket laturin akkuun tai irrotat sen akusta. Käytä suojavaatetusta ja eristettyjä työkaluja.

    Akun kunnon tarkistus

    HuoltoväliHuoltotoimenpide
    50 käyttötunnin välein
  • Tarkasta akun kunto.
    		•

    Important: Ennen kuin hitsaat konetta, irrota miinuskaapeli akusta, jotta sähköjärjestelmä ei vaurioidu. Lisäksi moottorin, tietokeskuksen ja koneen ohjainten kytkennät on irrotettava ennen koneen hitsaamista.

    Note: Pidä akkukengät ja koko akkukotelo puhtaana, koska likainen akku purkautuu hitaasti. Puhdista akku pesemällä koko kotelo liuoksella, jossa on ruokasoodaa ja vettä. Huuhtele puhtaalla vedellä. Päällystä akkunavat ja kaapeliliittimet Grafo 112X -rasvalla (pintaan) (Toron rasvalla osanro 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.

    Akun lataus ja liitännät

    1. Avaa käyttäjän konsolipaneelin salpa ja nosta paneeli (Kuva 52).

      g009985

      Kuva 52

      1. Käyttäjän konsolipaneeli
      2. Salpa

      Hengenvaara

      Akkuneste sisältää rikkihappoa, jonka nieleminen on hengenvaarallista ja joka aiheuttaa vakavia kemiallisia palovammoja.

      • Akkunestettä ei saa juoda eikä päästää kosketuksiin ihon, silmien tai vaatteiden kanssa. Käytä suojalaseja ja kumikäsineitä.

      • Akku on täytettävä paikassa, jossa on aina saatavilla puhdasta vettä ihon huuhtelua varten.

    2. Poista kumisuojus plusnavan akkukengästä ja tarkasta akku.

    3. Irrota miinuskaapeli (musta) akun miinusnavan akkukengästä (–) ja pluskaapeli (punainen) akun plusnavan akkukengästä (+) (Kuva 53).

      Vaara

      Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

      • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

      • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

      Vaara

      Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan metalliosia, mistä voi seurata kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

      • Kun irrotat tai asennat akun, älä anna akun napojen koskettaa koneen metalliosia.

      • Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja koneen metalliosien välille.

      g009986

      Kuva 53

      1. Akun pluskaapeli
      2. Akun miinuskaapeli

    4. Kytke 3–4 A:n akkulaturi akun napoihin. Lataa akkua 3–4 A:n virralla 4–8 tunnin ajan.

      Vaara

      Akun latauksen yhteydessä syntyy räjähdysherkkiä kaasuja.

      Älä tupakoi akun lähettyvillä. Älä päästä kipinöitä tai liekkejä kosketuksiin akun kanssa.

    5. Kun akku on latautunut, irrota laturi virtalähteestä ja akun navoista.

    6. Kiinnitä pluskaapeli (punainen) akun plusnavan akkukenkään (+) ja miinuskaapeli (musta) akun miinusnavan akkukenkään (–) (Kuva 53).

    7. Kiinnitä kaapelit napoihin pulteilla ja muttereilla.

      Note: Varmista, että plusnavan akkukenkä (+) on kunnolla kiinni akun navassa ja että kaapeli on akun myötäisesti. Kaapeli ei saa koskettaa akun kantta.

    8. Voitele molemmat akkuliitännät Grafo 112X -suojarasvalla, osanro 505-47, vaseliinilla tai kevyellä rasvalla, jotta ne eivät ruostu.

    9. Vedä kumisuojus akun plusnavan päälle.

    10. Sulje konsolipaneeli ja kiinnitä salpa.

    Sulakkeiden sijainti

    Koneen sulakerasia sijaitsee oikeanpuoleisessa säilytyslaatikossa.

    decal125-4605

    Kuva 54

    1. Löysää oikeanpuoleisen säilytyslaatikon kannen salpa ja ota sulakerasia (Kuva 56) esiin nostamalla kansi (Kuva 55).

      g009985

      Kuva 55

      1. Salpa
      2. Oikeanpuoleinen säilytyslaatikko

    2. Vaihda avoimet sulakkeet tarpeen mukaan (Kuva 56).

      g010255

      Kuva 56

      1. Sulakkeet

    3. Sulje oikeanpuoleisen säilytyslaatikon kansi ja kiinnitä se salvalla (Kuva 55).

    Vetojärjestelmän huolto

    g225611

    Kuva 57

    Planeettapyörästön aksiaalisen välyksen tarkistus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista planeettapyörästön aksiaalinen välys.
    		•

    Planeettapyörästössä/vetopyörissä ei saa olla aksiaalista välystä (pyörät eivät saa liikkua, kun niitä vedetään tai työnnetään akselin suuntaisesti).

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.

    2. Kiilaa takarenkaat, nosta koneen etuosa ja tue etuakseli/-runko pukeilla.

      Hengenvaara

      Tunkilla tuettu kone voi olla epävakaa ja luiskahtaa ja vahingoittaa siten koneen alla olevaa henkilöä.

      • Älä käynnistä moottoria, kun laite on nostettu tunkilla.

      • Poista aina avain avainkytkimestä, ennen kuin nouset pois koneesta.

      • Aseta pyöriin vierimisen estävät kiilat, kun nostat konetta tunkilla.

      • Tue kone pukkien avulla.

    3. Tartu toiseen etupyörään, työnnä/vedä sitä koneeseen päin ja poispäin ja tarkkaile mahdollista liikettä.

      g028798

      Kuva 58

      1. Etupyörät

    4. Toista vaihe 3 toisella vetopyörällä.

    5. Jos jompikumpi pyörä liikkuu, ota yhteys valtuutettuun Toro-jälleenmyyjään, jotta planeettapyörästö voidaan uusia.

    Planeettapyörästön voiteluaineen tarkistus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista planeettapyörästön öljymäärä(katso, onko ulkoista vuotoa havaittavissa).
    		•

    Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

    1. Pysäköi kone tasaiselle alustalle. Aseta pyörä siten, että täyttötulppa on kello 12:n asennossa, tarkistustulppa kello kolmen asennossa ja tyhjennystulppa kello kuuden asennossa (Kuva 59).

      g225612

      Kuva 59

      1. Täyttötulppa (kello 12)
      2. Tarkistustulppa (kello 3)
      3. Tyhjennystulppa (kello 6)

    2. Irrota kello kolmen asennossa oleva tarkistustulppa (Kuva 59).

      Öljyn pinnan tulee ulottua tarkistustulpan aukon alareunaan saakka.

      g225606

      Kuva 60

      1. Tarkistustulpan aukko
      2. Tarkistustulppa

    3. Jos öljyn pinta on matalalla, irrota kello 12:n asennossa oleva täyttötulppa ja lisää öljyä, kunnes sitä alkaa virrata ulos kello kolmen asennossa olevasta aukosta.

    4. Tarkista, että tulppien O-renkaat eivät ole kuluneet tai vaurioituneet.

      Note: Vaihda O-renkaat tarvittaessa.

    5. Asenna tulpat.

    6. Toista vaiheet 1–5 koneen toisella puolella olevan planeettapyörästön kohdalla.

    Planeettapyörästön öljyn vaihto

    HuoltoväliHuoltotoimenpide
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda etuosan planeettapyörästön öljy.
    		•
    800 käyttötunnin välein
  • Vaihda etuosan planeettapyörästön öljytai vuosittain sen mukaan, kumpi saavutetaan ensin.
    		•

    Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

    Planeettapyörästön kotelon ja jarrurummun voiteluainetilavuus: 0,65 l

    Planeettapyörästön tyhjennys

    1. Pysäköi kone tasaiselle alustalle. Aseta pyörä siten, että täyttötulppa on kello 12:n asennossa, tarkistustulppa kello kolmen asennossa ja tyhjennystulppa kello kuuden asennossa. Katso Kuva 59 kohdassa Planeettapyörästön voiteluaineen tarkistus.

    2. Irrota kello 12:n asennossa oleva täyttötulppa ja kello kolmen asennossa oleva tarkistustulppa (Kuva 61).

      g225609

      Kuva 61

      1. Tyhjennystulpan aukko
      2. Täyttötulppa
      3. Tarkistustulppa
      4. Tyhjennystulppa

    3. Aseta tyhjennysastia planeettapyörästön navan alle, irrota kello kuuden asennossa oleva tyhjennystulppa ja valuta öljy kokonaan pois (Kuva 61).

    4. Tarkista, että täyttö-, tarkistus- ja tyhjennystulppien O-renkaat eivät ole kuluneet tai vaurioituneet.

      Note: Vaihda O-renkaat tarvittaessa.

    5. Asenna tyhjennystulppa planeettapyörästön kotelon tyhjennysaukkoon (Kuva 61).

    6. Aseta tyhjennysastia jarrurummun alle, irrota tyhjennystulppa ja valuta öljy kokonaan pois (Kuva 62).

      g225608

      Kuva 62

      1. Tyhjennysaukko (jarrurumpu)
      2. Tyhjennystulppa

    7. Tarkista, että tulpan O-rengas ei ole kulunut tai vaurioitunut, ja asenna tyhjennystulppa jarrurumpuun.

      Note: Vaihda O-rengas tarvittaessa.

    Planeettapyörästön täyttäminen voiteluaineella

    1. Lisää täyttötulpan aukon kautta planeettapyörästöön hitaasti 0,65 litraa korkealaatuista SAE 85W-140 -vaihteistoöljyä.

      Important: Jos planeettapyörästö täyttyy ennen kuin öljyä on lisätty 0,65 litraa, odota yksi tunti tai asenna tulppa ja liikuta konetta noin kolme metriä, jotta öljy leviää jarrujärjestelmään. Irrota sitten tulppa ja lisää jäljellä oleva öljy.

      g225610

      Kuva 63

      1. Täyttötulpan aukko (planeettapyörästön kotelo)
      2. Täyttötulppa

    2. Asenna täyttötulppa ja tarkistustulppa.

    3. Pyyhi planeettapyörästön kotelo ja jarrurumpu puhtaaksi (Kuva 64).

      g225607

      Kuva 64

    4. Toista vaiheet 1–7 kohdassa Planeettapyörästön tyhjennys sekä vaiheet 1–3 tässä toimenpiteessä koneen toisen puolen planeettapyörästön ja jarrukokoonpanon kohdalla.

    Taka-akselin ja vaihteiston tarkistus vuotojen varalta

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta.
    		•

    Tarkista taka-akseli ja taka-akselin vaihteisto silmämääräisesti vuotojen varalta.

    g036704

    Kuva 65

    Taka-akselin voiteluaineen tarkistus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista taka-akselin voiteluaine.
    		•

    Taka-akseli on täytetty SAE 85W-140 -vaihteistoöljyllä. Tilavuus on 2,4 litraa. Tarkista järjestelmä silmämääräisesti päivittäin vuotojen varalta.

    1. Pysäköi kone tasaiselle alustalle.

    2. Irrota tarkistustulppa akselin yhdestä päästä ja varmista, että voiteluaineen pinta on aukon alareunan tasolla (Kuva 66).

      Note: Jos voiteluainetta on liian vähän, irrota täyttötulppa ja lisää riittävästi voiteluainetta, jotta voiteluaineen pinta nousee tarkistustulppien aukkojen alareunan tasolle.

      g009716

      Kuva 66

      1. Tarkistustulppa
      2. Täyttötulppa

    Taka-akselin voiteluaineen vaihto

    HuoltoväliHuoltotoimenpide
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda taka-akselin voiteluaine.
    		•
    800 käyttötunnin välein
  • Vaihda taka-akselin voiteluaine.
    		•

    Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

    Akselin tilavuus: 2,4 l

    1. Pysäköi kone tasaiselle alustalle.

    2. Puhdista alue kolmen tyhjennystulpan ympäriltä, yksi kummassakin päässä ja yksi keskellä (Kuva 67).

      g009717

      Kuva 67

      1. Tyhjennystulppien sijainti

    3. Irrota öljyntarkistustulpat ja pääakselin ilmareiän kansi, jotta vaihteiston voiteluaine valuu paremmin.

    4. Irrota tyhjennystulpat, jotta vaihteiston voiteluaine pääsee virtaamaan astioihin.

    5. Asenna tulpat.

    6. Irrota tarkistustulppa ja lisää akseliin noin 2,4 litraa 85W-140-vaihteistoöljyä siten, että öljyn pinta ulottuu aukon alareunaan saakka.

    7. Asenna tarkistustulppa paikalleen.

    Taka-akselin vaihteiston voiteluaineen tarkistus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista taka-akselin vaihteiston voiteluaine.
    		•

    Vaihteisto on täytetty SAE 85W-140 -vaihteistoöljyllä. Järjestelmän tilavuus on 0,5 litraa. Tarkista järjestelmä silmämääräisesti vuotojen varalta päivittäin.

    1. Pysäköi kone tasaiselle alustalle.

    2. Irrota tarkistus-/täyttötulppa vaihteiston vasemmalta puolelta ja varmista, että voiteluaineen pinta on aukon alareunan tasolla (Kuva 68).

      Note: Jos voiteluainetta on vähän, lisää sitä, kunnes sen pinta on aukon alareunan tasolla.

      g011488

      Kuva 68

      1. Vaihteisto
      2. Tarkistus-/täyttötulppa

    Takapyörien aurauskulman tarkistus

    HuoltoväliHuoltotoimenpide
    800 käyttötunnin välein
  • Tarkista takapyörien aurauskulmat.
    		•

    1. Mittaa etäisyys keskeltä keskelle (akselikorkeudella) ohjaavien renkaiden etu- ja takapuolella (Kuva 69).

      Note: Etupuolen mitan on oltava 3 mm pienempi kuin takapuolen mitan.

      g009169

      Kuva 69

      1. Koneen etuosa
      2. 3 mm pienempi kuin taempi mitta
      3. Keskeltä keskelle -etäisyys

    2. Jos mittaa on säädettävä, irrota sokka ja mutteri raidetangon jommastakummasta pallonivelestä (Kuva 70). Irrota raidetangon pallonivel akselikotelon tuesta.

      g009718

      Kuva 70

      1. Raidetangon kiristin
      2. Raidetangon pallonivel

    3. Löysää raidetankojen molemmissa päissä olevat kiristimet (Kuva 70).

    4. Käännä irrotettua palloniveltä sisään- tai ulospäin yhden kokonaisen kierroksen verran ja kiristä raidetangon irrotetun pään kiristin.

    5. Käännä koko pallonivelkokoonpanoa samaan suuntaan (sisään- tai ulospäin) yhden kokonaisen kierroksen verran ja kiristä raidetangon kiinnitetyn pään kiristin.

    6. Asenna pallonivel akselikotelon tukeen ja kiristä mutteri sormitiukkuuteen ja mittaa aurauskulma.

    7. Toista menettely tarvittaessa.

    8. Kiristä mutteri ja asenna uusi sokka, kun säätö on oikea.

    Jäähdytysjärjestelmän huolto

    Jäähdytysjärjestelmän turvallinen käyttö

    • Jäähdytysneste on myrkyllistä. Pidä poissa lasten ja lemmikkieläinten ulottuvilta.

    • Paineella suihkuava kuuma jäähdytysneste, kuuma jäähdytin ja sitä ympäröivät osat voivat aiheuttaa vakavia palovammoja.

      • Anna moottorin jäähtyä ainakin 15 minuuttia ennen jäähdyttimen korkin irrottamista.

      • Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.

    Jäähdytysjärjestelmän tarkastus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista jäähdytysnesteen määrä jokaisen päivän alussa.
    		•

    Jäähdytysnesteen tiedot: veden ja etyleeniglykolipakkasnesteen seos (seossuhde 50:50)

    Jäähdytysjärjestelmän tilavuus: 8,5 l

    1. Irrota jäähdyttimen korkki varovasti.

      Varoitus

      Jos moottori on juuri sammutettu, kuuma, paineenalainen jäähdytysneste saattaa roiskua ja aiheuttaa palovammoja.

      • Älä aukaise jäähdyttimen korkkia moottorin käydessä.

      • Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.

      g009702

      Kuva 71

      1. Paisuntasäiliö

    2. Tarkista jäähdyttimen jäähdytysnesteen määrä. Jäähdytysnestettä on oltava täyttökaulan yläreunaan saakka ja paisuntasäiliön FULL-merkkiin saakka (Kuva 71).

    3. Jos jäähdytysnestettä on liian vähän, lisää veden ja etyleeniglykolipakkasnesteen seosta (seossuhde 50:50). Älä käytä pelkkää vettä tai alkoholi/metanolipohjaista jäähdytysainetta.

    4. Asenna jäähdyttimen korkki ja paisuntasäiliön korkki.

    Jäähdytysjärjestelmän puhdistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Poista lika moottorin alueelta, jäähdyttimestä ja öljynjäähdyttimestä.
    		•

    Puhdista ne useammin likaisissa olosuhteissa.

    Koneessa on hydraulikäyttöinen puhallinjärjestelmä, joka poistaa jäähdyttimeen/öljynjäähdyttimeen ja säleikköön kertyneet roskat automaattisesti (tai manuaalisesti) puhaltamalla taaksepäin. Tämä toiminto voi vähentää jäähdyttimen/öljynjäähdyttimen puhdistukseen kuluvaa aikaa, mutta tavanomaiset puhdistustoimet on kuitenkin suoritettava. Jäähdytin/öljynjäähdytin on yhä puhdistettava ja tarkastettava ajoittain.

    1. Vapauta ja avaa takasäleikkö (Kuva 72).

      Note: Säleikön voi irrottaa nostamalla sen irti saranan tapeista.

    2. Puhdista säleikkö huolellisesti.

      g198662

      Kuva 72

      1. Takasäleikön salpa

    3. Puhdista öljynjäähdyttimen ja jäähdyttimen molemmat puolet perusteellisesti paineilmalla (Kuva 73).

      Note: Aloita edestä ja puhalla roskat pois taaksepäin. Puhdista sitten takaa alkaen ja puhalla eteenpäin. Toista useita kertoja, kunnes roskia ei enää ole.

      g020509

      Kuva 73

      1. Jäähdytin/öljynjäähdytin

      Important: Jäähdyttimen/öljynjäähdyttimen puhdistaminen vedellä edistää ruostumista ja osien vaurioitumista sekä pakkaa roskia järjestelmään.

    4. Sulje takasäleikkö ja kiinnitä se salvalla.

    Jarrujen huolto

    Jarrujen säätö

    Säädä käyttöjarruja, jos jarrupolkimissa on vapaata liikettä yli 25 mm tai jos jarrut eivät toimi tehokkaasti. Vapaa liike on etäisyys, jonka jarrupoljin liikkuu, ennen kuin jarruvastus tuntuu.

    1. Vapauta lukitussalpa jarrupolkimista, jotta molemmat polkimet toimivat itsenäisesti toisiinsa nähden.

    2. Pienennä jarrupolkimien vapaaliikettä kiristämällä jarruja seuraavasti:

      1. Löysää jarrukaapelin kierteisessä päässä olevaa etummaista mutteria (Kuva 74).

        g009721

        Kuva 74

        1. Jarruvaijerin

      2. Siirrä kaapelia taaksepäin kiristämällä takimmaista mutteria, kunnes jarrupolkimissa on 13–25 mm vapaata liikettä.

      3. Kiristä etummaiset mutterit, kun jarrut on säädetty oikein.

    Hihnan huolto

    Laturin hihnan huolto

    HuoltoväliHuoltotoimenpide
    100 käyttötunnin välein
  • Tarkista laturin hihnan kunto ja kireys.
    		•

    Hihnan kireys on oikea, kun hihna painuu 10 mm hihnapyörien puolivälistä, kun siihen kohdistetaan 4,5 kg:n paino.

    Jos painuma ei ole 10 mm, löysää laturin kiinnityspultteja (Kuva 75).

    Note: Löysää tai kiristä laturin hihnaa ja kiristä pultit. Varmista oikea kireys tarkistamalla hihnan painuma uudelleen.

    g020537

    Kuva 75

    1. Kiinnityspultti
    2. Laturi

    Hydraulijärjestelmän huolto

    Hydraulijärjestelmän turvallinen käyttö

    • Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liitokset ja kiinnitykset ovat tiukalla, ennen kuin lisäät hydraulijärjestelmän painetta.

    • Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.

    • Etsi hydraulinestevuotoja pahvin tai paperin avulla.

    • Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.

    • Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin. Lääkärin on poistettava neste kirurgisesti muutaman tunnin sisällä.

    Hydraulinesteen määrän tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista hydraulinesteen määrä.
    		•

    Säiliöön on lisätty tehtaalla noin 28,4 litraa korkealaatuista hydraulinestettä. Tarkista hydraulinesteen taso ennen moottorin ensimmäistä käynnistystä, ja sen jälkeen päivittäin. Suositettu neste:

    Toro Premium All Season Hydraulic Fluid (Saatavana 19 litran astioissa tai 208 litran tynnyreissä. Katso osanumerot osaluettelosta tai pyydä ne valtuutetulta Toro-jälleenmyyjältä.)

    Vaihtoehtoiset nesteet: Jos Toro-nesteitä ei ole saatavana, voidaan käyttää muita tavallisia, öljypohjaisia nesteitä, jotka täyttävät kaikki jäljempänä luetellut vaatimukset (ominaisuudet ja standardit). Tarkista öljyntoimittajalta, täyttääkö öljy nämä määritykset.

    Note: Toro ei vastaa vääränlaisten nesteiden käytöstä aiheutuneista vaurioista, joten käytä vain sellaisten tunnettujen valmistajien tuotteita, joiden luokituksiin voi luottaa.

    Kulumista estävä hydraulineste, jolla on korkea viskositeetti-indeksi / alhainen jähmepiste, ISO VG 46

     Ominaisuudet:
      Viskositeetti, ASTM D445cSt / 40 °C 44–50cSt / 100 °C 7,9–9,1
      Viskositeetti-indeksi, ASTM D2270140–160
      Jähmepiste, ASTM D97–37 °C…–45 °C
     Standardit:Vickers I-286-S (laatutaso), Vickers M-2950-S (laatutaso), Denison HF-0

    Important: ISO VG 46 -moniastenesteen on todettu tarjoavan optimaaliset käyttöominaisuudet useissa lämpötiloissa. Jatkuvasti korkeissa lämpötiloissa (18 °C...49 °C) työskenneltäessä ISO VG 68 -hydraulineste saattaa olla parempi vaihtoehto.

    Luonnossa hajoava hydraulineste – Mobil EAL EnviroSyn 46H

    Important: Mobil EAL EnviroSyn 46H on ainoa Toron testaama ja hyväksymä luonnossa hajoava synteettinen neste. Neste on yhteensopiva Toro-hydraulijärjestelmissä käytettyjen elastomeerien kanssa, ja sitä voidaan käyttää useissa lämpötiloissa. Neste on yhteensopiva perinteisten mineraaliöljyjen kanssa, mutta paras mahdollinen luonnossa hajoavuus ja suorituskyky saavutetaan huuhtelemalla perinteinen neste perusteellisesti pois hydraulijärjestelmästä. Nestettä on saatavana 19 litran säiliöissä tai 208 litran tynnyreissä Mobil-jälleenmyyjiltä.

    Important: Monet hydraulinesteet ovat lähes värittömiä, mikä vaikeuttaa vuotojen toteamista. Hydraulinestejärjestelmään tarkoitettua punaista värilisäainetta on saatavana 20 ml:n pulloissa. Yksi pullo riittää 15–22 litralle hydraulinestettä. Tilaa valtuutetulta Toro-jälleenmyyjältäsi, osanro 44-2500.

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.

    2. Tarkista hydraulinesteen määrä (Kuva 76).

      g198718g031863

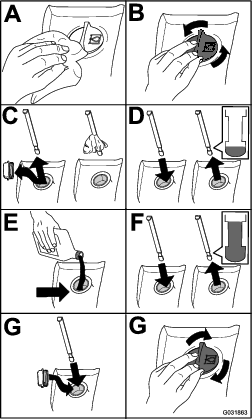

      Kuva 76

    Hydraulinesteen vaihto

    HuoltoväliHuoltotoimenpide
    800 käyttötunnin välein
  • Vaihda hydraulineste.
    		•

    Jos neste saastuu, ota yhteys valtuutettuun Toro-jälleenmyyjääsi, sillä koko järjestelmä on huuhdeltava. Saastunut neste näyttää maitomaiselta tai mustalta puhtaaseen öljyyn verrattuna.

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.

    2. Nosta konepelti.

    3. Irrota paluuputki säiliön pohjasta ja anna hydraulinesteen valua suureen tyhjennysastiaan.

    4. Asenna letku, kun hydraulinestettä ei enää valu.

    5. Täytä säiliö hydraulinesteellä. Katso kohta Hydraulinesteen määrän tarkistus.

      Important: Käytä vain ohjeissa mainittuja hydraulinesteitä. Muut nesteet saattavat vahingoittaa järjestelmää.

    6. Laita säiliön korkki paikalleen.

    7. Käännä avain avainkytkimessä KäYNNISSä-asentoon moottorin käynnistystä varten. Käytä kaikkia hydraulisia laitteita, jotta hydraulineste leviää koko järjestelmään. Tarkista, ettei vuotoja esiinny.

    8. Käännä avain avainkytkimessä PYSäYTYS-asentoon.

    9. Tarkista nestemäärä ja lisää nestettä mittatikun FULL-merkintään saakka. Älä täytä liikaa.

    Hydraulisuodattimien vaihto

    HuoltoväliHuoltotoimenpide
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda hydraulisuodattimet.
    		•
    800 käyttötunnin välein
  • Vaihda hydraulisuodattimet.
    		•

    Käytä Toron vaihtosuodatinta osanro 94-2621 koneen takaosassa (leikkuuyksiköt) ja suodatinta osanro 75-1310 koneen etuosassa.

    Important: Muiden suodattimien käyttö saattaa mitätöidä joidenkin osien takuun.

    1. Kallista kuljettajan istuinta, jotta pääset käsiksi leikkurin painesuodattimeen. Katso kohta Hydraulinostimen tilaan pääsy.

      g201858

      Kuva 77

    2. Vaihda syöttöhydraulisuodatin hydraulinostimen tilassa kuvan mukaisesti (Kuva 78).

      g036709g031621

      Kuva 78

    3. Laske ja kiinnitä kuljettajan istuin.

    4. Vaihda paluusuodatin koneen oikealla puolella (Kuva 78).

    5. Käynnistä moottori ja anna sen käydä kaksi minuuttia, jotta kaikki ilma purkautuu järjestelmästä. Sammuta moottori ja tarkista, että järjestelmässä ei ole vuotoja.

    Hydrauliletkujen ja -putkien tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista, että hydrauliletkuissa ja putkissa ei ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja että letkut eivät ole kiertyneet tai kiinnitykset tai liitännät löystyneet.
    		•

    Tarkista päivittäin, ettei hydrauliletkuissa ja -putkissa ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja etteivät letkut ole kiertyneet eivätkä kiinnitykset tai liitännät löystyneet. Suorita kaikki tarvittavat korjaukset ennen koneen käyttöä.

    Leikkuuyksikön huolto

    Leikkuuyksiköiden irrotus

    1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.

    2. Kytke hydraulimoottori irti ja irrota se leikkuuyksiköstä (Kuva 79). Peitä karan pää, jotta se ei likaannu.

      g011351

      Kuva 79

      1. Moottorin kiinnitysruuvit

    3. Irrota lukitussokka (Groundsmaster 4500 -koneet) tai vastamutteri (Groundsmaster 4700 -koneet), joka kiinnittää leikkuuyksikön kannatinrungon nostovarren saranatappiin (Kuva 80).

      g011352

      Kuva 80

      1. Lukitussokka
      2. Nostovarren saranatappi

    4. Siirrä leikkuuyksikkö irti koneesta.

    Leikkuuyksiköiden asennus

    1. Siirrä leikkuuyksikkö koneen eteen oikeaan kohtaan.

    2. Liu’uta leikkuuyksikön kannatinrunko nostovarren saranatappiin (Kuva 80). Kiinnitä leikkuuyksikkö tappiin lukitussokalla (Groundsmaster 4500 -koneet) tai vastamutterilla (Groundsmaster 4700 -koneet).

    3. Asenna hydraulimoottori leikkuuyksikköön (Kuva 79). Varmista, että O-rengas on paikallaan ja että se on ehjä.

    4. Rasvaa kara.

    Eturullan huolto

    Tarkista eturulla kulumien varalta ja että se ei huoju liikaa eikä juutu kiinni. Rulla tai sen osat on huollettava tai vaihdettava, jos jokin näistä ongelmista ilmenee.

    Eturullan irrotus

    1. Irrota rullan kiinnityspultti (Kuva 81).

    2. Aseta rullan kotelon päähän pistepuikko ja irrota vastapäisen puolen laakeri napauttamalla vuorotellen laakerin sisäkehän vastakkaisia puolia. Sisäkehän reunasta on oltava näkyvissä 1,5 mm.

      g011356

      Kuva 81

      1. Eturulla
      2. Kiinnityspultti
      3. Laakeri
      4. Laakerin välikappale

    3. Irrota toinen laakeri työntämällä.

    4. Tarkista, että rullan kotelo, laakerit ja laakerin välikappale ovat ehjät (Kuva 81). Vaihda vaurioituneet osat ja asenna eturulla uudelleen.

    Eturullan asennus

    1. Asenna ensimmäinen laakeri rullan koteloon (Kuva 81). Paina pelkästään ulompaa kehää tai sisä- ja ulkokehää yhtä voimakkaasti.

    2. Asenna välikappale (Kuva 81).

    3. Asenna toinen laakeri rullan koteloon (Kuva 81). Paina sisä- ja ulkokehää yhtä voimakkaasti, kunnes sisäkehä koskettaa välikappaletta.

    4. Asenna rullakokoonpano leikkuuyksikön runkoon.

    5. Tarkista, että rullakokoonpanon ja rullan leikkuuyksikön runkoon kiinnittävien kannattimien välys on enintään 1,5 mm. Jos välys on yli 1,5 mm, säädä välys asentamalla riittävästi ⅝ tuuman aluslaattoja.

      Important: Jos rullakokoonpano kiinnitetään siten, että välys on yli 1,5 mm, laakeriin kohdistuva sivuttainen rasitus voi rikkoa sen.

    6. Kiristä kiinnityspultti momenttiin 108 N·m.

    Terän huolto

    Terien turvallinen käyttö

    Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan päin, mikä voi aiheuttaa vakavan henkilövahingon tai kuoleman.

    • Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

    • Ole varovainen, kun tarkastat teriä. Kiedo terien ympärille esimerkiksi kangas tai käytä käsineitä ja noudata varovaisuutta teriä huoltaessasi. Terät saa ainoastaan vaihtaa tai teroittaa. Niitä ei saa suoristaa eikä hitsata.

    • Ole varovainen käsitellessäsi moniteräisiä koneita, sillä yhden terän kääntäminen saattaa kääntää myös muita teriä.

    Terätason huolto

    Leikkuuyksikön leikkuukorkeudeksi asennetaan tehtaalla 5 cm ja terän kaltevuudeksi 7,9 mm. Vasemman ja oikean puolen korkeudet ovat tehdasasetuksen mukaan 0,7 mm:n sisällä toisistaan.

    Leikkuuyksikkö on suunniteltu niin, että terään kohdistuvat iskut eivät väännä koteloa. Jos terä osuu kiinteään esineeseen, tarkista, että terä ei ole vaurioitunut ja että terätaso on asetuksen mukainen.

    Terätason tarkastus

    1. Irrota hydraulimoottori leikkuuyksiköstä ja irrota sitten leikkuuyksikkö koneesta.

    2. Aseta leikkuuyksikkö tasaiselle pöydälle nostolaitteen tai vähintään kahden henkilön avulla.

    3. Merkitse terän toinen pää maalikynällä tai tussilla. Tarkista kaikki korkeusasetukset tämän terän avulla.

    4. Aseta merkityn terän pään leikkuusärmä kello 12:n asentoon (suoraan eteenpäin leikkuusuuntaan) (Kuva 82) ja mittaa etäisyys pöydän pinnasta leikkuusärmään.

      g011353

      Kuva 82

    5. Käännä terän merkitty pää kello 3:n ja kello 9:n asentoon (Kuva 82) ja mittaa etäisyydet.

    6. Vertaa kello 12:n asennon mitattua korkeutta leikkuukorkeusasetukseen. Näiden on oltava 0,7 mm:n sisällä toisistaan. Kello kolmen ja kello yhdeksän etäisyyksien on oltava 1,6–6,0 mm suuremmat kuin kello 12 asennon ja 2,2 mm:n sisällä toisistaan.

    Jos jokin mitoista on rajojen ulkopuolella, siirry kohtaan Terätason säätö.

    Terätason säätö

    Aloita etummaisesta asetuksesta (muuta yksi kannatin kerrallaan).

    1. Irrota leikkuukorkeuskannatin (etu, vasen tai oikea) leikkuuyksikön rungosta (Kuva 83).

    2. Käytä halutun korkeusasetuksen saavuttamiseen leikkuuyksikön rungon ja kannattimen välissä 1,5 mm:n välilevyjä ja/tai 0,7 mm:n välilevyjä (Kuva 83).

      g011354

      Kuva 83

      1. Leikkuukorkeuskannatin
      2. Välilevyt

    3. Asenna leikkuukorkeuskannatin leikkuuyksikön runkoon ja aseta jäljelle jääneet välilevyt leikkuukorkeuskannattimen alle.

    4. Kiinnitä kuusiopultti/välikappale ja laippamutteri.

      Note: Kuusiopultti ja välikappale on kiinnitetty toisiinsa kierrelukitusaineella, jotta välikappale ei pääse putoamaan leikkuuyksikön rungon sisään.

    5. Tarkista korkeus kello 12:n asennossa ja säädä tarvittaessa.

    6. Määritä, onko säädettävä vain toista leikkuukorkeuden kannatinta vai molempia (oikeaa ja vasenta).

      Note: Jos kello kolmen tai yhdeksän asennon puoli on 1,6–6,0 mm korkeammalla kuin uusi etukorkeus, kyseistä puolta ei tarvitse säätää. Säädä toinen puoli enintään 2,2 mm:n päähän oikein säädetystä puolesta.

    7. Säädä oikean ja/tai vasemman puolen leikkuukorkeuskannattimet toistamalla vaiheet 1–4.

    8. Kiristä lukkopultit ja laippamutterit.

    9. Tarkista kello 12:n, 3:n ja 9:n asentojen korkeudet.

    Leikkuuyksiköiden terien irrotus ja asennus

    Vaihda terä, jos se osuu kiinteään esineeseen tai jos se on epätasapainossa tai taipunut. Käytä aina alkuperäisiä Toro-vaihtoteriä, jotta turvallisuus ja suorituskyky olisivat parhaat mahdolliset.

    1. Pysäköi kone tasaiselle alustalle, nosta leikkuuyksikkö ylimpään asentoon, kytke seisontajarru, sammuta moottori ja irrota virta-avain.

      Note: Tue leikkuuyksikkö siten, ettei se pääse vahingossa putoamaan alas.

    2. Tartu terän päähän liinan tai paksun hansikkaan avulla.

    3. Irrota teräpultti, nurmisuojakupu ja terä kara-akselista (Kuva 84).

      g011355

      Kuva 84

      1. Teräpultti
      2. Nurmisuojakupu

    4. Asenna terä, nurmisuojakupu ja teräpultti ja kiristä teräpultti momenttiin 115–149 N∙m.

      Important: Terän kaarevan puolen on osoitettava leikkuuyksikön sisäpuolta kohti, jotta leikkuujäljestä tulee moitteeton.

      Note: Jos terä on osunut vieraaseen esineeseen, kiristä kaikki karapyörän mutterit momenttiin 115–149 N·m.

    Leikkuuyksiköiden terien tarkastus ja teroitus

    Sekä leikkuusärmät että siipi, eli ylöspäin käännetty osa leikkuusärmää vastapäätä, vaikuttavat leikkuutulokseen. Siipi nostaa ruohon suoraksi pystyyn ja tuottaa tasaisen leikkuutuloksen. Siipi kuluu kuitenkin vähitellen käytön aikana, mikä laskee leikuujäljen laatua terävistä leikkuusärmistä huolimatta. Terän leikkuusärmän on oltava terävä, jotta ruoho leikkautuu eikä repeydy. Tylsä leikkuusärmä jättää ruohonkorsien kärjet ruskeiksi ja repeytyneiksi. Teroita leikkuusärmät, jotta leikkuutulos parantuu.

    1. Pysäköi kone tasaiselle alustalle. Nosta leikkuuyksiköt, kytke seisontajarru, aseta ajopoljin VAPAA-asentoon, aseta voimanulosoton vipu POIS-asentoon, sammuta moottori ja irrota virta-avain.

    2. Tarkasta terän leikkuusärmät huolellisesti, varsinkin kohdat, joissa terän tasaiset ja käyrät osat kohtaavat (Kuva 85).

      Note: Tarkista terä ennen koneen käyttöä, koska hiekka ja hankaavat materiaalit voivat kuluttaa metallia, jolla terän tasaiset ja käyrät osat liittyvät toisiinsa. Vaihda terä, jos siinä on kulumisen merkkejä (Kuva 85).

      g004653

      Kuva 85

      1. Leikkuusärmä
      2. Kupera alue
      3. Kulumisjälkiä/urautumista
      4. Halkeama

    3. Tarkasta kaikkien terien leikkuusärmät ja teroita tylsät tai urautuneet leikkuusärmät (Kuva 86).

      Note: Teroita vain leikkuusärmän yläosa ja säilytä alkuperäinen leikkuukulma, jotta terävyys säilyy (Kuva 86). Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan metallia yhtä paljon.

      g000276

      Kuva 86

      1. Teroita alkuperäiseen kulmaan.

      Note: Irrota terät ja teroita ne hiomalaitteessa. Asenna leikkuusärmien teroituksen jälkeen terä, nurmisuojakupu ja teräpultti. Katso Leikkuuyksiköiden terien irrotus ja asennus.

    Varastointi

    Säilytyksen valmistelu

    Ajoyksikkö

    1. Puhdista ajoyksikkö, leikkuuyksiköt ja moottori huolellisesti.

    2. Tarkista rengaspaineet. Katso Rengaspaineen tarkistus.

    3. Tarkista, että kiinnikkeet eivät ole löysällä, ja kiristä ne tarvittaessa.

    4. Rasvaa tai öljyä kaikki rasvanipat ja nivelet. Pyyhi pois ylimääräinen voiteluaine.

    5. Hio varovasti ja maalaa korjausmaalilla maalipinnat, jotka ovat naarmuuntuneet, lohkeilleet tai ruostuneet. Korjaa kaikki metallirungossa olevat kolhut.

    6. Huolla akku ja kaapelit seuraavasti:

      1. Irrota akkuliittimet akun navoista.

      2. Puhdista akku, liittimet ja navat teräsharjalla ja ruokasoodaliuoksella.

      3. Voitele kaapeliliittimet ja akun navat Grafo 112X -suojarasvalla (Toron osanro 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.

      4. Lataa akku hitaasti 60 päivän välein 24 tunnin ajan, jotta akkuun ei muodostu lyijysulfaattia.

    7. Kytke kuljetuslukitsimet (vain Groundsmaster 4700-D -koneet).

    Moottori

    1. Tyhjennä moottoriöljy öljypohjasta ja aseta tyhjennystulppa paikalleen.

    2. Irrota ja hävitä öljynsuodatin. Asenna uusi öljynsuodatin.

    3. Täytä öljysäiliö moottoriöljyllä.

    4. Käynnistä moottori ja käytä sitä joutokäynnillä parin minuutin ajan.

    5. Sammuta moottori.

    6. Huuhtele polttoainesäiliö tuoreella ja puhtaalla dieselpolttoaineella.

    7. Varmista kaikki polttoainejärjestelmän liitännät.

    8. Puhdista ja huolla ilmanpuhdistinjärjestelmä perusteellisesti.

    9. Tiivistä ilmanpuhdistimen imuaukko sekä pakoaukko säänkestävällä teipillä.

    10. Tarkista pakkassuojaus ja lisää veden ja etyleeniglykolin seosta (50:50) alueella odotettavissa olevan alimman lämpötilan mukaan.

    Leikkuuyksikön leikkuupöytä

    Jos leikkuuyksikön leikkuupöydät irrotetaan ajoyksiköstä pidemmäksi aikaa, suojaa karat pölyltä ja kosteudelta asentamalla karojen päälle karatulppa.

    g036712

    Kuva 87

    1. Karatulppa
    2. Karan hammaspyörä
