Omvänd bogseringssats

Nedanstående steg utförs som standard vid installation av satser. Följ dem så noga som den enskilda situationen tillåter.

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk ned klippenheten.

4. Stäng av motorn och ta ut nyckeln.

Delar som behövs till detta steg:

1. Montera de raka kopplingarna i änden av slangen enligt Figur 1.

   Note: Se till att o-ringarna sitter på kopplingarna och har smörjts med hydraulolja.



   Figur 1

   1. Rak koppling
   2. O-ringar
   3. Slang

2. Ta bort den diagnostiska kopplingen från porten på hydraulledningen (Figur 2). Spara kopplingen tills dess att bogseringen har slutförts.

3. Ta bort pluggen från porten i grenröret för bakhjulsdrivning (Figur 3). Kassera denna plugg.

4. Montera slangen i hydraulledningens port under filtret på maskinens högra sida (Figur 2).



   Figur 2

   1. Filter
   2. Slang
   3. Höger framdäck

5. Montera slangen på grenröret för bakhjulsdrivning mellan port M8 och P2 enligt Figur 3.

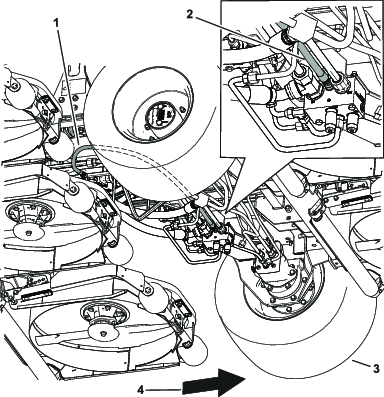

   Figur 3

   1. Slang
   2. Slangen har monterats i grenröret
   3. Vänster framdäck
   4. Maskinens främre del

6. Se avsnittet Skjuta på eller bogsera maskinen i bruksanvisningen.

7. Koppla ur parkeringsbromsen och håll klippenheterna så lågt som möjligt.

8. Bogsera maskinen.

9. Efter bogseringen ska du ta bort slangen från grenröret och porten nära filtret.

10. Montera den nya hydraulpluggen i porten på grenröret för bakhjulsdrivning. Dra åt pluggen till 34 Nm.

    Note: Denna hydraulplugg är en engångsplugg. Om du behöver fler beställer du dem av en behörig Toro-återförsäljare.

11. Montera den diagnostiska kopplingen från porten i hydraulledningen.
