Kit de reboque em marcha-atrás

Os passos seguintes são padrão para a instalação do kit; siga-os o mais rigorosamente possível que a situação individual permita.

1. Estacione a máquina numa superfície plana.

2. Engate o travão de estacionamento.

3. Desça a unidade de corte.

4. Desligue o motor e retire a chave.

Peças necessárias para este passo:

1. Instale as uniões retas na extremidade do tubo como se mostra na Figura 1.

   Note: Certifique-se de que os anéis de retenção se encontram nas uniões e estão lubrificados com óleo hidráulico.



   Figura 1

   1. União reta
   2. Anéis de retenção
   3. Tubagem

2. Remova a união de diagnóstico da porta do tubo hidráulico (Figura 2). Guarde a união para depois de o reboque ter sido concluído.

3. Retire o tampão da porta no manípulo do coletor de tração traseiro (Figura 3). Deite fora este tampão.

4. Instale o tubo na porta no tubo hidráulico sob o filtro do lado direito da máquina (Figura 2).



   Figura 2

   1. Filtro
   2. Tubagem
   3. Pneu frontal direito

5. Instale o tubo no manípulo de tração traseiro entre as portas M8 e P2 como se mostra na Figura 3.

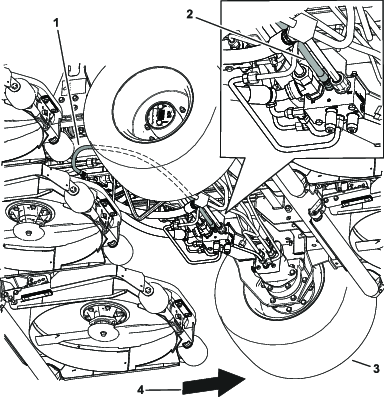

   Figura 3

   1. Tubagem
   2. Tubo instalado no manípulo
   3. Pneu frontal esquerdo
   4. Frente da máquina

6. Veja o procedimento Empurrar ou rebocar a máquina no Manual do utilizador.

7. Liberte o travão de estacionamento e mantenha as unidades de corte o mais baixas possível.

8. Reboque a máquina.

9. Depois do reboque, remova o tubo do manípulo e da porta junto do filtro.

10. Instale o novo tampão hidráulico na porta no manípulo de tração traseiro. Aperte o tampão com 34 N·m.

    Note: Este tampão hidráulico é um tampão de uma única utilização. Se necessitar de mais, encomende-os através do seu distribuidor Toro autorizado.

11. Instale a união de diagnóstico na porta do tubo hidráulico.
