Kit di traino in retromarcia

I seguenti passaggi sono quelli standard per l'installazione del kit. Attenetevi ad essi il più strettamente possibile alla luce della situazione individuale.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'apparato di taglio.

4. Spegnete il motore e togliete la chiave.

Parti necessarie per questa operazione:

1. Montate i raccordi diritti sull'estremità del tubo flessibile come mostrato nella Figura 1.

   Note: Accertatevi che gli o-ring si trovino sui raccordi e siano lubrificati con olio idraulico.



   Figura 1

   1. Raccordo diritto
   2. O-ring
   3. Tubo flessibile

2. Rimuovete il raccordo diagnostico dalla porta della linea idraulica (Figura 2). Conservate il raccordo per il riutilizzo al termine del traino.

3. Rimuovete il tappo dalla porta nel collettore della trazione posteriore (Figura 3). Scartate questo tappo.

4. Montate il tubo flessibile sulla porta della linea idraulica sotto il filtro sul lato destro della macchina (Figura 2).



   Figura 2

   1. Filtro
   2. Tubo flessibile
   3. Pneumatico anteriore destro

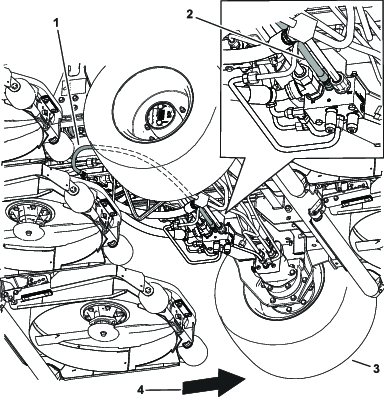

5. Montate il tubo flessibile sul collettore della trazione posteriore tra le porte M8 e P2 come mostrato nella Figura 3.



   Figura 3

   1. Tubo flessibile
   2. Tubo flessibile installato nel collettore
   3. Pneumatico anteriore sinistro
   4. Parte anteriore della macchina

6. Ripassate la procedura Spinta o traino della macchina nel Manuale dell'operatore.

7. Rilasciate il freno di stazionamento e mantenete gli apparati di taglio più bassi possibile.

8. Trainate la macchina.

9. Dopo il traino, rimuovete il tubo flessibile dal collettore e dalla porta accanto al filtro.

10. Installate il nuovo tappo idraulico nella porta del collettore della trazione posteriore. Serrate il tappo a 34 N∙m.

    Note: Questo tappo idraulico è monouso. Se ve ne servono altri, potrete ordinarli dal vostro distributore autorizzato Toro.

11. Montate il raccordo diagnostico dalla porta della linea idraulica.
