Set voor achteruitslepen

De volgende stappen zijn standaard voor de montage van de set; volg ze zo nauwgezet op als de individuele situatie het toelaat.

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Breng de maai-eenheid omlaag.

4. Zet de motor af en haal het sleuteltje uit het contact.

Benodigde onderdelen voor deze stap:

1. Monteer de rechte fittings aan het uiteinde van de slang zoals getoond in Figuur 1.

   Note: Zorg ervoor dat de O-ringen op de fittings zitten en zijn gesmeerd met hydraulische vloeistof.



   Figuur 1

   1. Rechte fitting
   2. O-ringen
   3. Slang

2. Verwijder de diagnostische fitting van de opening in de hydraulische leiding (Figuur 2). Bewaar de fitting voor nadat het slepen voltooid is.

3. Verwijder de plug van de opening in het verdeelstuk van de achtertractie (Figuur 3). Gooi deze plug weg.

4. Monteer de slang aan de opening in de hydraulische leiding onder het filter aan de rechterkant van de machine (Figuur 2).



   Figuur 2

   1. Filter
   2. Slang
   3. Rechtervoorband

5. Plaats de slang aan het verdeelstuk van de achtertractie tussen de openingen M8 en P2 zoals getoond in Figuur 3.

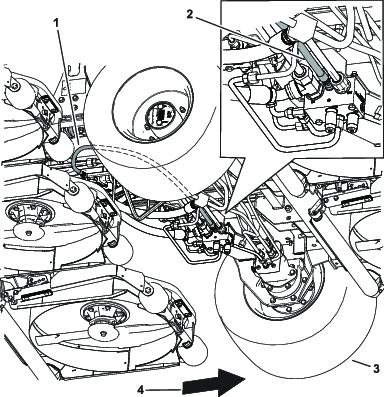

   Figuur 3

   1. Slang
   2. Slang geplaatst in verdeelstuk
   3. Linkervoorband
   4. Voorzijde van de machine

6. Bekijk de procedure De machine duwen of slepen in de Gebruikershandleiding.

7. Zet de parkeerrem vrij en hou de maai-eenheden zo laag mogelijk.

8. Sleep de machine.

9. Verwijder na het slepen de slang van het verdeelstuk en de opening dicht bij het filter.

10. Monteer de nieuwe hydraulische plug in de opening in het verdeelstuk van de achtertractie. Draai de plug vast met een torsie van 34 N·m.

    Note: Deze hydraulische plug is een plug voor eenmalig gebruik. Als u er meer nodig heeft, moet u ze bestellen bij uw erkende Toro verdeler.

11. Monteer de diagnostische fitting van de opening in de hydraulische leiding.
