Rückwärtsschleppkit

Für Kreiselmäher der Serie Groundsmaster® 4500/4700 oder Zugmaschinen der Serie Reelmaster ® 7000-D

Model No. 136-3620-Serial No. and Up

Installation

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Vorbereiten der Maschine

Die folgenden Schritte sind der Standard für die Installation des Kits; befolgen Sie diese so genau, wie es die individuelle Situation erlaubt.

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Senken Sie das Mähwerk ab.

  4. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Installieren des Schlauchs

Für diesen Arbeitsschritt erforderliche Teile:

Schlauch1
Gerades Anschlussstück2
Hydraulikschraube1

  1. Befestigen Sie das gerade Anschlussstück an der Ende des Schlauch, wie in Bild 1 dargestellt.

    Note: Stellen Sie sicher, dass die O-Ringe auf den Anschlussstücken sitzen und mit Hydrauliköl geschmiert sind.

    g342444

    Bild 1

    1. Gerades Anschlussstück
    2. O-Ringe
    3. Schlauch

  2. Entfernen Sie das Diagnose-Anschlussstück von der Anschlussstelle an der Hydraulikleitung (Bild 2). Bewahren Sie das Anschlussstück auf, da Sie es nach dem Abschleppen benötigen.

  3. Entfernen Sie den Stopfen des Anschlusses an der Rückseite des Antriebsverteilers (Bild 3). Entsorgen Sie den Stopfen.

  4. Installieren Sie den Schlauch an den Anschluss in der Hydraulikleitung unter dem Filter auf der rechten Seite der Maschine (Bild 2).

    g342445g342449

    Bild 2

    1. Filter
    2. Schlauch
    3. Rechter Vorderreifen

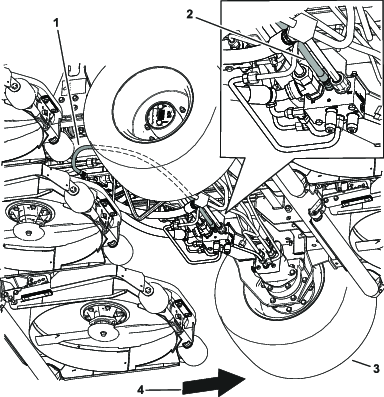

  5. Installieren Sie den Schlauch am hinteren Antriebsverteiler zwischen den Anschlüssen M8 und P2, wie in Bild 3 dargestellt.

    g342448

    Bild 3

    1. Schlauch
    2. Schlauch im Verteiler installiert
    3. Linker Vorderreifen
    4. Vorderseite der Maschine

  6. Lesen Sie die Vorgehensweise zum Schieben oder Abschleppen der Maschine in der Bedienungsanleitung.

  7. Lösen Sie die Feststellbremse und halten Sie die Mähwerke so niedrig wie möglich.

  8. Schleppen Sie die Maschine ab.

  9. Entfernen Sie nach dem Abschleppen den Schlauch vom Verteiler und den Anschluss in der Nähe des Filters.

  10. Installieren Sie den neuen Hydraulikstopfen im Anschluss am hinteren Antriebsverteiler. Ziehen Sie die Schraube auf ein Drehmoment von 34 N∙m an.

    Note: Dieser Hydraulikstopfen ist für den einmaligen Gebrauch bestimmt. Wenn Sie weitere Stopfen benötigen, bestellen Sie diese bei Ihrem Toro Vertragshändler.

  11. Montieren Sie das Diagnose-Anschlussstück von der Anschlussstelle in die Hydraulikleitung.
