Bugseringssæt til bakkørsel

Følgende anvisninger er standard for installation af udstyr. Følg dem så nøje, som det er muligt i den enkelte situation.

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk klippeenheden.

4. Sluk for motoren, og tag nøglen ud.

Dele, der skal bruges til dette trin:

1. Monter de lige fittinger på slangens ender som vist i Figur 1.

   Note: Sørg for, at O-ringene sidder på fittingerne og er smurt med hydraulikolie.



   Figur 1

   1. Lige fitting
   2. O-ringe
   3. Slange

2. Fjern fejlfindingsfittingen fra porten i hydraulikrøret (Figur 2). Gem fittingen til brug, efter bugsering er gennemført.

3. Fjern proppen fra porten i den bageste traktionsmanifold (Figur 3). Kassér proppen.

4. Monter slangen i porten i hydraulikrøret under filteret på maskinens højre side (Figur 2).



   Figur 2

   1. Filter
   2. Slange
   3. Højre forhjul

5. Monter slangen på den bageste traktionsmanifold mellem port M8 og P2 som vist i Figur 3.

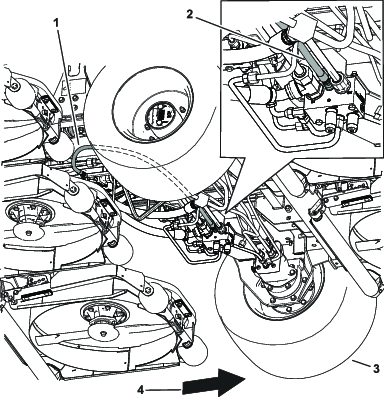

   Figur 3

   1. Slange
   2. Slange monteret på manifolden
   3. Venstre forhjul
   4. Maskinens forende

6. Gennemgå proceduren for skub eller træk af maskinen i betjeningsvejledningen.

7. Udløs parkeringsbremsen, og hold klippeenhederne så lave som muligt.

8. Bugser maskinen.

9. Efter bugsering skal slangen fjernes fra manifolden og porten nær filteret.

10. Monter den nye hydraulikprop i porten i den bageste traktionsmanifold. Tilspænd proppen med et moment på 34 Nm.

    Note: Denne hydraulikprop er en engangsprop. Hvis du har brug for flere, kan du bestille dem hos en autoriseret Toro-forhandler.

11. Monter fejlfindingsfittingen fra porten i hydraulikrøret.
